KINGJOY VZ-880 User manual

KINGJOY VZ-880
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

3
Introduction of the Tripod
Vertical lock
Handle bar
Position PIN
1/4“ screw
Central axis
Foot tube
Flip lock
Rubber pads
Flip lock
Pan lock screw
Centre column lock
Foot tube
Hook
Angle lock
Centre column
sleeve

4

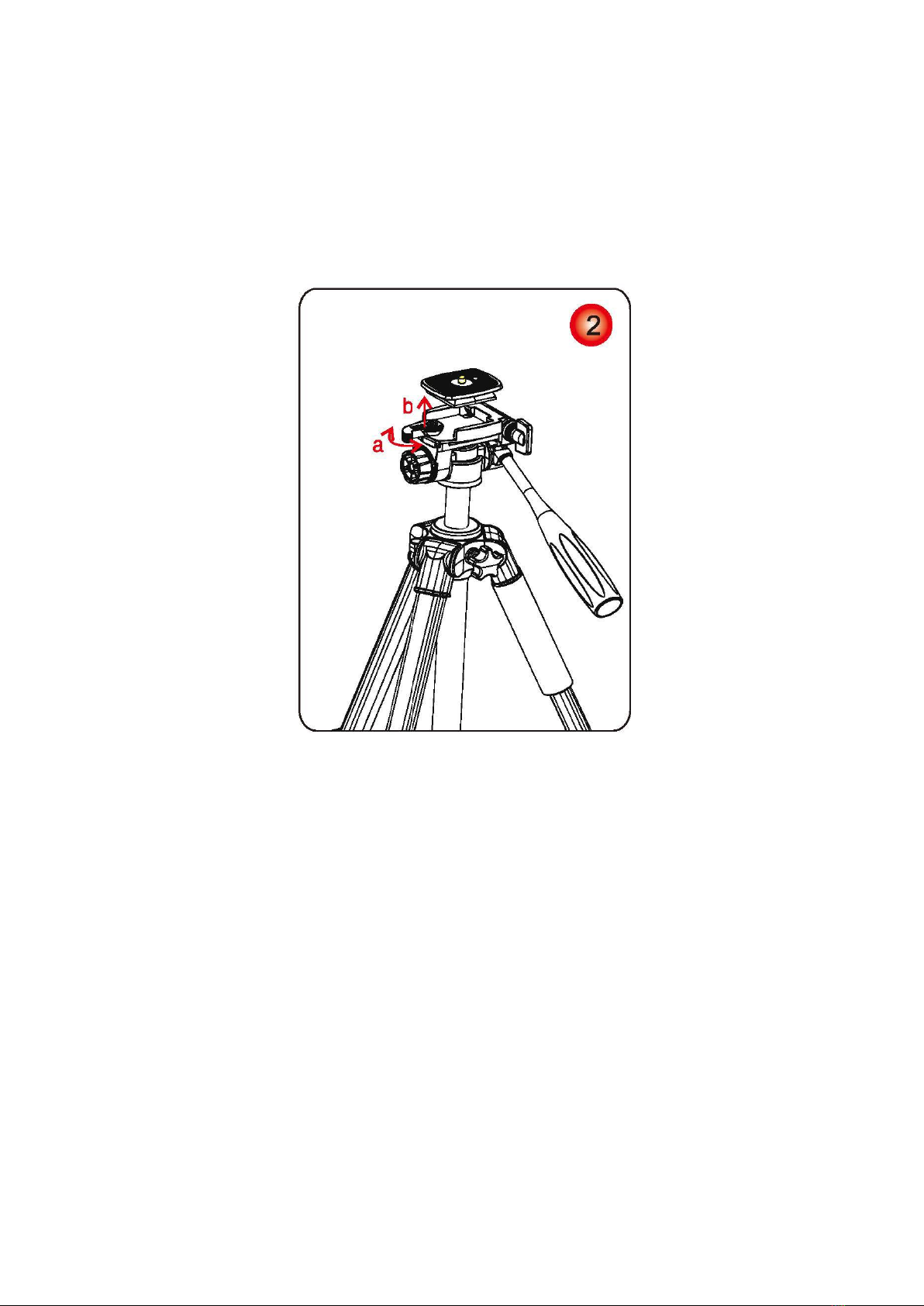

The use of the Quick release plate
To remove the quick release plate, squeeze and pull the plate locking lever out. The
Quick release plate will disengage allowing it to be removed.

5

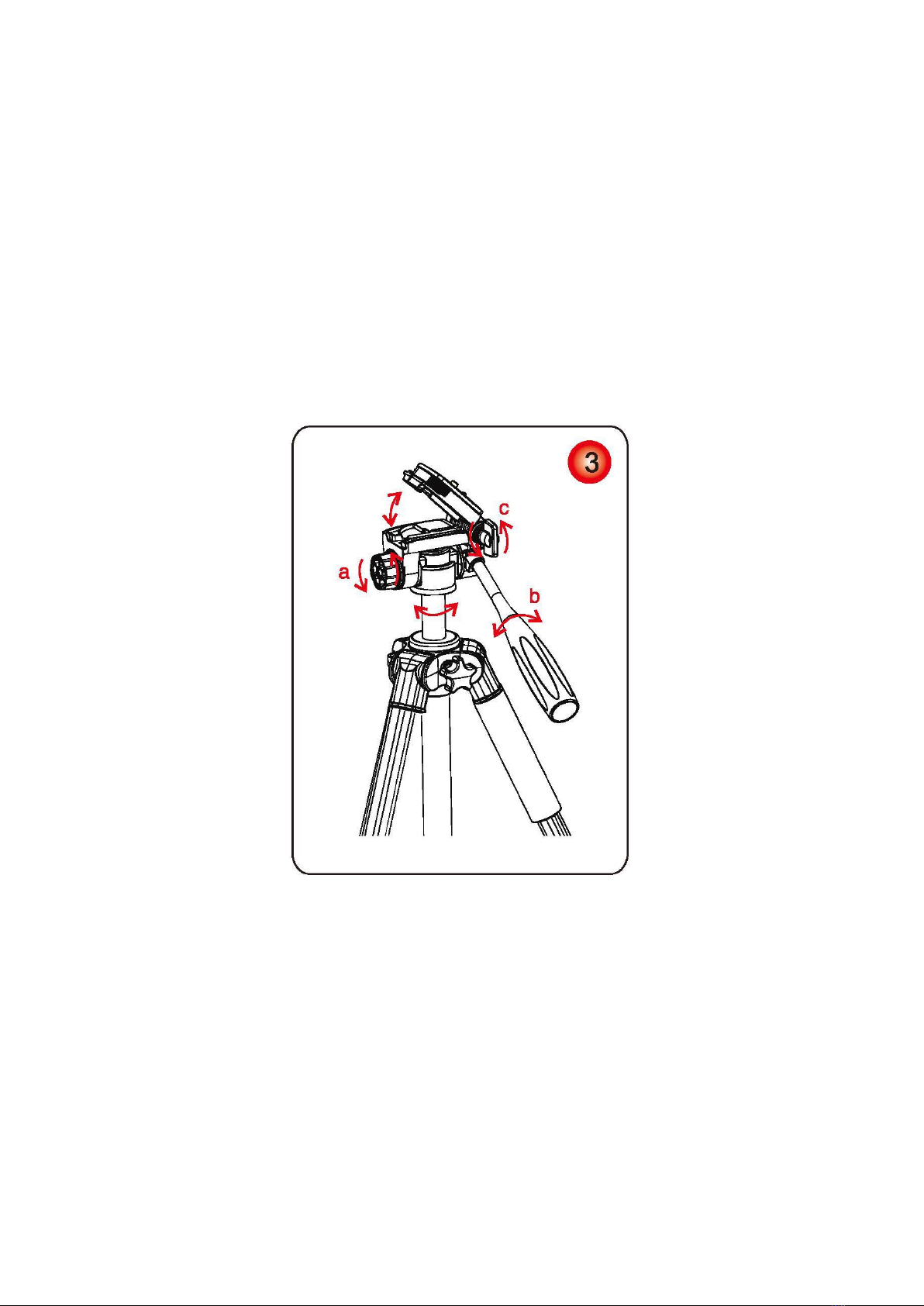

The vertical panning, horizontal rotation and 90 degrees
shot
a. Rotating the panning adjustment knob as the arrow shows, to loosen for smooth
consistent panning, rotating oppositely to tight it.
b. Rotating the tilt adjustment knob as the arrow shows, to loosen for smooth
consistent tilting, rotating oppositely to tight the tilt knob.
c. Rotating the rolling lock knob as the arrow shows, to adjust the angle of the
loading plate, flip up to 90 degree. Rotating oppositely to tight it.

6

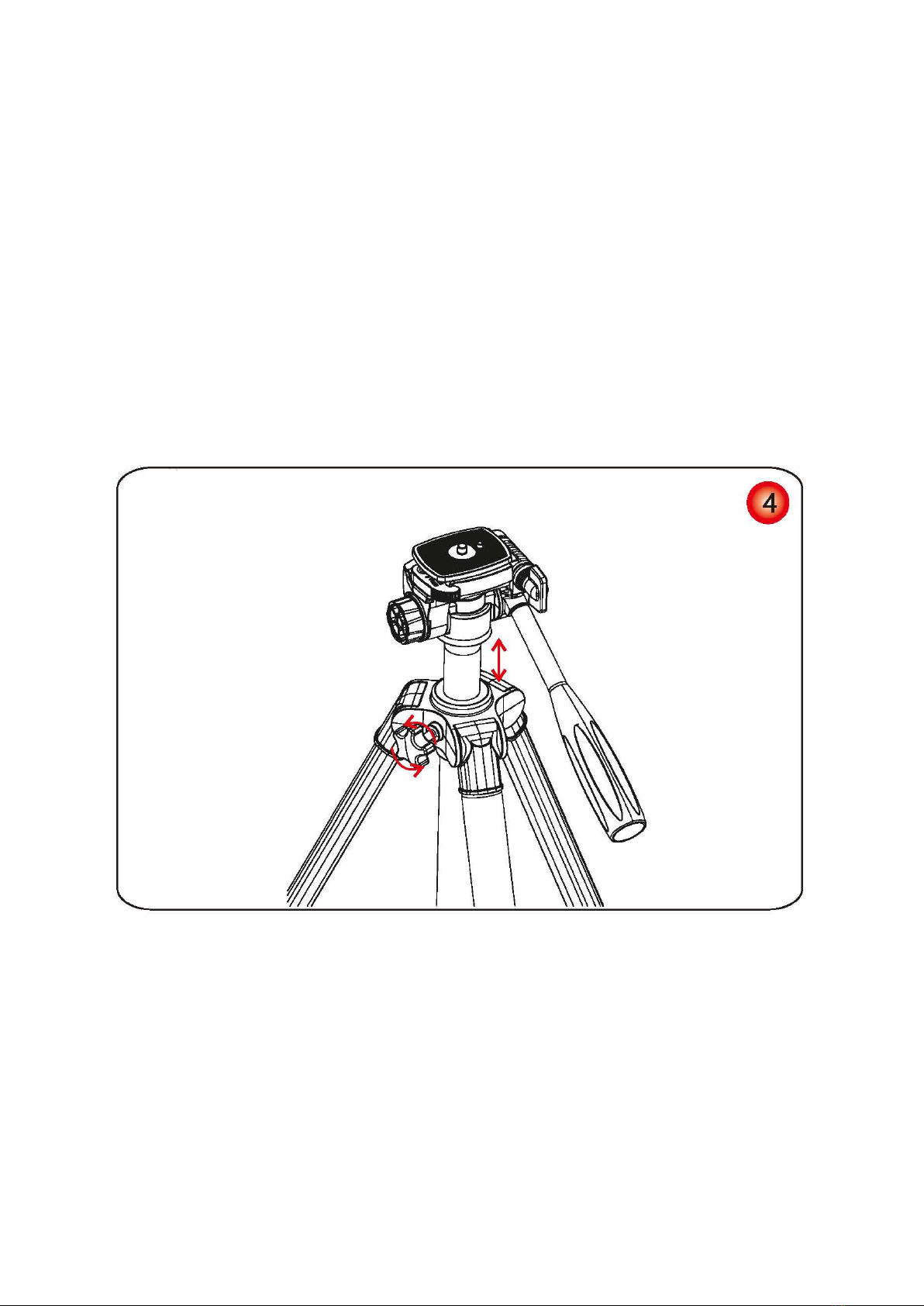

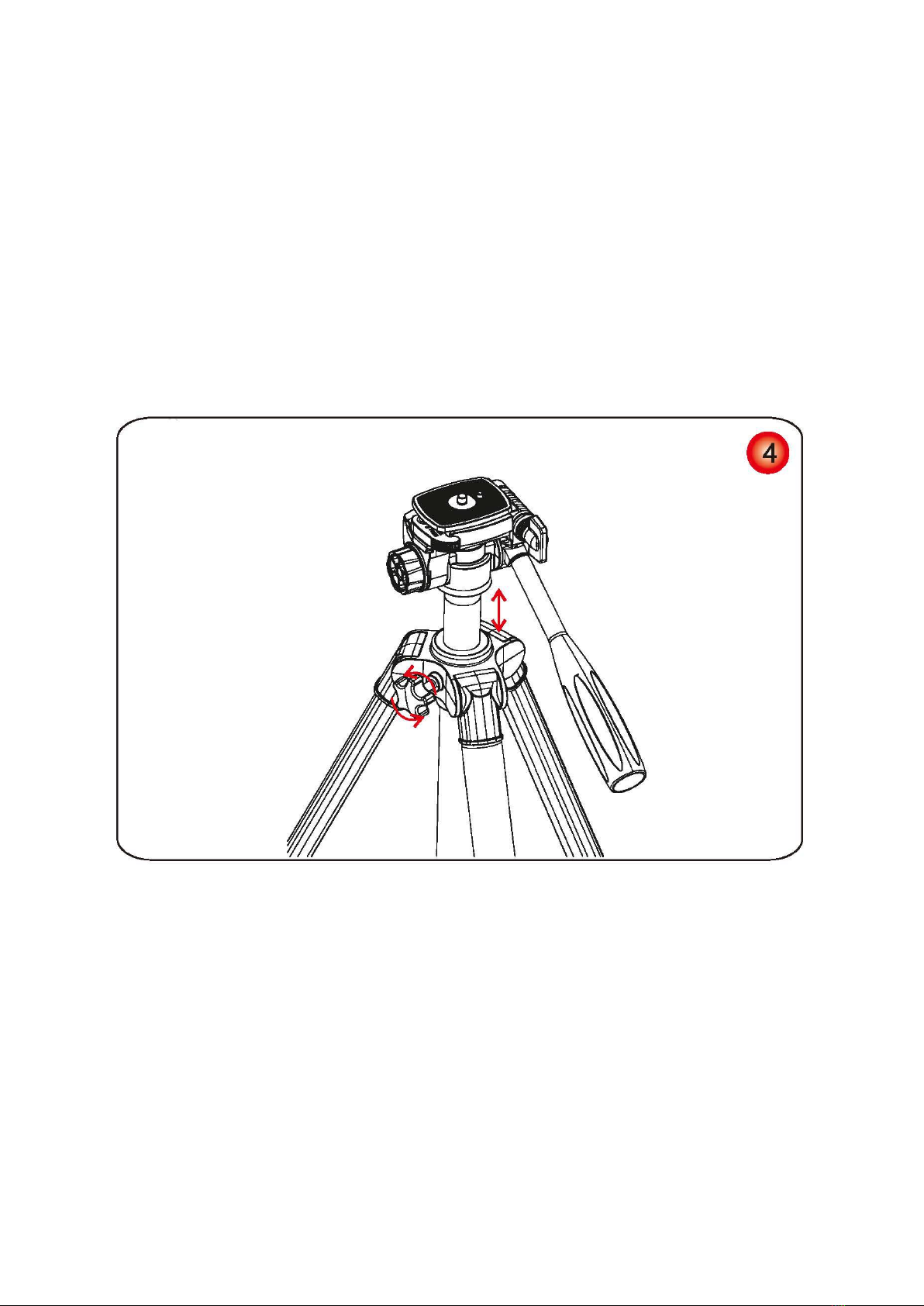

Rising and lowering the centre column
a. To rise or lower the centre column, turn the centre locking knob counter-
clockwise and set the column to the desired position. While holding the column
in position, turn the column locking knob clockwise to secure the column in place.
Don’t over tighten the centre column lock, as this could damage the threads. (4)

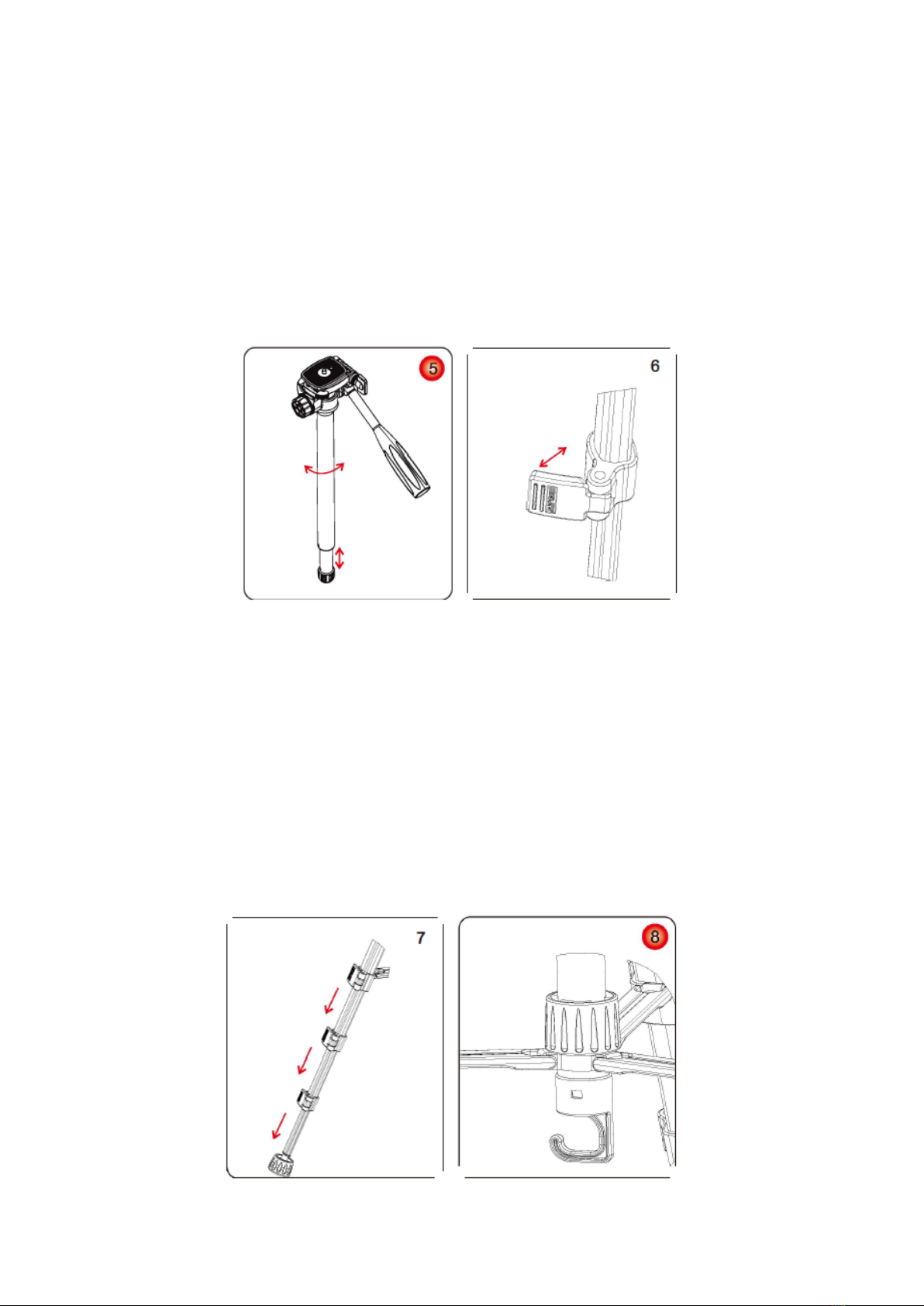

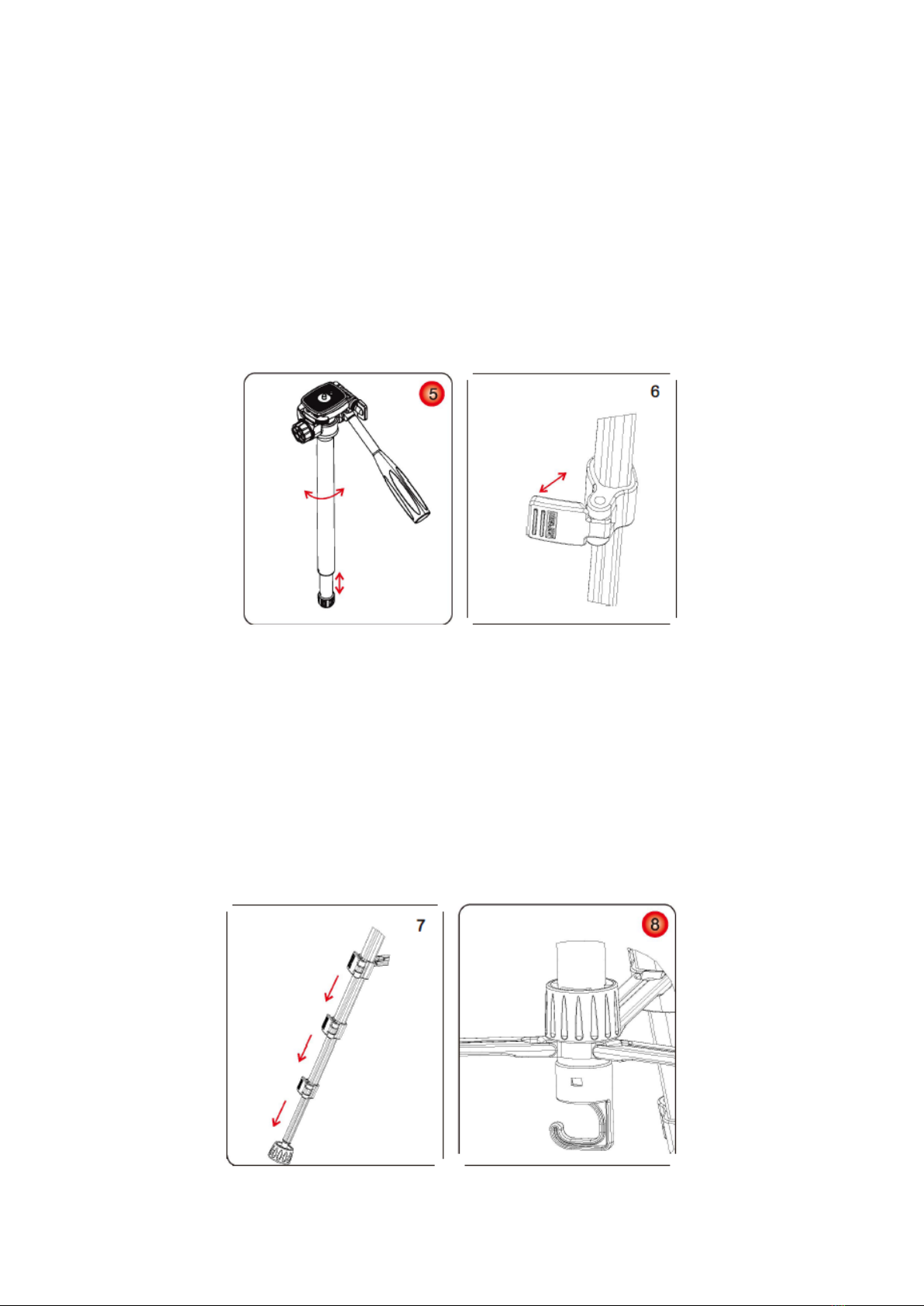

b. The centre column can be taken down and used as a monopod. Rotate the tube
anti-clockwise and pull it out to adjust the height. Rotate clockwise to lock at the
proper position. (5)

7
Extend and fold the leg
Each leg section can be adjusted to the desired length by opening the Flip Lock Lever so
the Leg is free to slide in or out. Once the desired length is achieved, snap the Flip Lock
Lever closed so that the Leg section is securely locked. Repeat this step for each Leg and
each Section until the Tripod is set to the desire height.
Weight Hook
When additional weight is necessary to add to the tripod for stability during windy
conditions, the retractable weight hook can be used to hold a sandbag, camera bag or
any similar item. Take care not to overload the tripod with weight as this could have a
reverse effect on increasing the tripods stability.

8
Warnings
Do not exceed the tripod’s maximum load capacity.
Ensure the ball head is locked.
Do not operate this tripod when the temperature is below -20 °C or above 70
°C. It is not commended to operate in saltwater.
Do not put this tripod in sunlight or lean it against the glass of car for a long
time.
Do not leave this tripod unattended in public place; please be careful when
you use it in dangerous place.
Remove the camera from the ball head during setup or transport.
It is not necessary to equip lubricant. Please use standard lubricant or grease
when necessary.
For your safety, keep it out of power supply.

9
Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for which the
claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

10
Vážený zákazníku,
děkujeme Vám za zakoupení našeho produktu. Prosíme, pečlivě si přečtěte následující
instrukce před prvním použitím a uživatelskou příručku si uschovejte pro pozdější užití.
Zejména dbejte na bezpečnostní pokyny. Pokud máte jakékoliv dotazy či připomínky
ohledně přístroje, prosíme, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

11
Popis produktu
Vertikální zámek
Rukojeť
Umísťovací svorka
1/4“ závit
Středová osa
Trubice nohy
Zacvakávací
zámek
Gumové
zakončení
nohou
Zajišťovací páčka destičky
Otáčecí zajišťovací pojistka
Zajišťovací pojistka
středového sloupku
Pouzdro nohy
Zátěžový háček
Zámek úhlu
Pouzdro
středového
sloupku

12
Použití rychloupínací destičky
Chcete-li odstranit rychloupínací destičku, stiskněte a vytáhněte zajišťovací páčku
destičky ven. Rychloupínací destička se uvolní a poté ji můžete vyjmout.

13
Posouvání, naklánění a 90stupňové natáčení
a) Otočením otáčecí zajišťovací pojistky, jak ukazuje šipka, umožníte plynulé a
konzistentní posouvání. Opačným směrem utáhněte.
b) Otáčením rukojeti, jak ukazuje šipka, povolíte plynulé rovnoměrné naklánění.
Otáčením proti sobě utáhněte.
c) Otočením vertikálního zámku, jak ukazuje šipka, nastavíte úhel destičky
(můžete otočit až o 90 stupňů). Opačným směrem utáhněte.

14
Zvýšení a snížení středového sloupku
a) Chcete-li zvýšit nebo snížit středový sloupek, otočte zajišťovací pojistkou
středového sloupku proti směru hodinových ručiček a nastavte sloupek do
požadované polohy. Zatímco držíte sloupek na místě, otočte zajišťovací
pojistkou středového sloupku ve směru hodinových ručiček a zajistěte
sloupek na místě. Pojistku středového sloupku příliš neutahujte, protože by to
mohlo poškodit závity. (4)
b) Středový sloupek lze sundat a použít jako monopod. Otočte středový sloupek
proti směru hodinových ručiček a vytáhněte jej, abyste nastavili výšku.
Otočením ve směru hodinových ručiček zajistíte správnou polohu. (5)

15
Vysouvání a zasouvání nohou
Každá část nohy lze nastavit na požadovanou délku otevřením páčky zacvakávacího
zámku, noha se pak může volně zasouvat nebo vysouvat. Jakmile dosáhnete
požadované délky, zaklapněte páčku tak, aby byla tato část bezpečně zajištěna. Tento
krok opakujte pro každou část nohy, dokud nebude stativ nastaven na požadovanou
výšku.
Zátěžový háček
Během větrných podmínek je nutné na stativ přidat závaží, kvůli stabilitě. Lze použít
zátěžový háček, na kterém uchytíte pytlíček s pískem, tašku na fotoaparát nebo jiný
podobný předmět. Dávejte pozor, abyste stativ nepřetěžovali hmotností předmětu,
protože by to mohlo mít opačný účinek než zvýšení stability stativu.

16
Varování
Nepřekračujte maximální nosnost stativu.
Kulová hlava musí být zajištěna.
Nepoužívejte stativ, pokud je teplota pod -20 ° C nebo nad 70 ° C.
Nepoužívejte stativ ve slané vodě.
Chraňte stativ před slunečním zářením.
Nenechávejte stativ bez dozoru na veřejném místě; při použití na
nebezpečném místě buďte obezřetní.
Během nastavování nebo přepravy demontujte kameru z kulové hlavy.
V případě potřeby použijte standardní mazivo nebo tuk.
Udržujte mimo napájení pro vaši bezpečnost.

17
Záruční podmínky
Na nový výrobek pořízený v prodejní síti Alza.cz je poskytnuta záruka 2 roky. Pokud
potřebujete opravu nebo jiné služby během záruční doby, kontaktujte přímo prodejce
výrobku, je nutné předložit originální doklad o zakoupení s původním datem zakoupení.
Kopie dokladů o zakoupení výrobku, změněné, doplněné, bez původních údajů nebo
jinak poškozené doklady o zakoupení výrobku nebudou považovány za doklady
prokazující zakoupení reklamovaného výrobku.
Za rozpor se záručními podmínkami, pro který nemusí být uplatněný reklamační nárok
uznán, se považuje:
•Používání výrobku k jinému účelu, než pro který je výrobek určen nebo nedodržení
pokynů pro údržbu, provoz a obsluhu výrobku.
•Poškození výrobku živelnou pohromou, zásahem neoprávněné osoby nebo
mechanicky vinou kupujícího (např. při přepravě, čištění nevhodnými prostředky
apod.).
•Přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během
používání (jako jsou např. baterie atd.).
•Vystavení nepříznivému vnějšímu vlivu, např. slunečnímu a jinému záření či
elektromagnetickému poli, vniknutí tekutiny, vniknutí předmětu, přepětí v síti, napětí
vzniklému při elektrostatickém výboji (včetně blesku), chybnému napájecímu nebo
vstupnímu napětí a nevhodné polaritě tohoto napětí, vlivu chemických procesů např.
použitých napájecích článků apod.
•Pokud byly kýmkoliv provedeny úpravy, modifikace, změny konstrukce nebo
adaptace ke změně nebo rozšíření funkcí výrobku oproti zakoupenému provedení
nebo použití neoriginálních součástek.

18
Vážený zákazník,
ďakujeme vám za zakúpenie nášho produktu. Prosíme, pozorne si prečítajte nasledujúce
inštrukcie pred prvým použitím a návod si uschovajte na neskoršie použitie. Dbajte
najmä na bezpečnostné pokyny. Ak máte akékoľvek otázky či pripomienky týkajúce sa
prístroja, prosíme, obráťte sa na zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

19
Popis produktu
Vertikálny zámok
Rukoväť
Montážna svorka
1/4“ závit
Stredová os
Trubica nohy
Zacvakávací
zámok
Gumové
zakončenie
nohy
Zaisťovacia páčka
doštičky
Otáčacia zaisťovacia
poistka
Zaisťovacia poistka
stredového stĺpika
Puzdro nohy
Záťažový háčik
Zámok uhla
Puzdro
stredového
stĺpika

20
Použitie rýchloupínacej doštičky
Ak chcete odstrániť rýchloupínaciu doštičku, stlačte a vytiahnite zaisťovaciu páčku
doštičky von. Rýchloupínacia doštička sa uvoľní a potom ju môžete vybrať.
