INSTALLATION INSTRUCTIONS
24" (60 CM) ELECTRIC BUILT-IN OVEN
INSTRUCTIONS D’INSTALLATION
FOUR ÉLECTRIQUE ENCASTRÉ DE 24" (60 CM)
BUILT-IN OVEN SAFETY
Table of Contents/Table des matières
BUILT-IN OVEN SAFETY...............................................................1
INSTALLATION REQUIREMENTS................................................2
Tools and Parts ............................................................................2
Location Requirements................................................................2
Electrical Requirements ...............................................................4
INSTALLATION INSTRUCTIONS..................................................4
Prepare Built-In Oven...................................................................4
Remove Oven Door......................................................................4
Make Electrical Connection .........................................................5
Install Oven...................................................................................6
Complete Installation ...................................................................7
SÉCURITÉ DU FOUR ENCASTRÉ ................................................8
EXIGENCES D'INSTALLATION.....................................................9
Outils et pièces.............................................................................9
Exigences d’emplacement...........................................................9
Spécifications électriques ..........................................................11
INSTRUCTIONS D’INSTALLATION.............................................12
Préparation du four encastré .....................................................12
Dépose de la porte du four ........................................................12
Raccordement électrique...........................................................12
Installation du four......................................................................14
Achever l’installation ..................................................................15
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
501971002095
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

2
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
■Phillips screwdriver
■Flat-blade screwdriver
■Measuring tape
■Drill (for wall cabinet installations)
■1" (2.5 cm) drill bit (for wall cabinet installations)
■Level
Parts needed
■Wire connectors
Parts supplied
■CSA approved conduit connector
■Two 4 x 25 mm self-tapping screws
Check local codes. Check existing electrical supply. See
“Electrical Requirements.”
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance with oven.
■Recessed installation area must provide complete enclosure
around the recessed portion of the oven.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
■Electrical supply junction box should be located 3" (7.6 cm)
maximum below the support surface when the oven is
installed in a wall cabinet. A 1" (2.5 cm) minimum diameter
hole should have been drilled in the right rear or left rear
corner of the support surface to pass the appliance cable
through to the junction box.
NOTE: For undercounter installation, it is recommended that
the junction box be located in the adjacent right or left
cabinet. If you are installing the junction box on rear wall
behind oven, the junction box must be recessed and located
in the upper or lower right or left corner of the cabinet to allow
the oven to fit into the cabinet opening.
■Oven support surface must be solid, level and flush with
bottom of cabinet cutout. Floor must be able to support an
oven weight of 140 lbs (63.5 kg).
IMPORTANT: To avoid damage to your cabinets, check with
your builder or cabinet supplier to make sure that the
materials used will not discolor, delaminate or sustain other
damage. This oven has been designed in accordance with
the requirements of CSA International and complies with the
maximum allowable wood cabinet temperatures of
194F° (90°C).
Undercounter Installation (with cooktop installed above):
Ovens approved for this type of installation have an approval
label located on the top of the oven. Refer to undercounter
installation instructions for cutout dimensions and approved oven
cooktop combinations (separate sheet).

3
Product Dimensions
Cabinet Dimensions
Undercounter
Installed in Cabinet
NOTE: The cabinet shelves above the oven should be cut in the
rear as shown to allow proper cooling. See dimensions A and B.
The arrows indicate the air circulation.
A. 21½" (54.5 cm)
B. ¾" (20 mm)
C. 23½" (59.5 cm)
D. 23½" (59.5 cm)
E. 22½" (57.2 cm)
F. 21
¹⁄₈ " (53.8 cm)
G. 21
¹⁄₈ " (53.7 cm)
A. 21
⁵⁄₈ " (55 cm) minimum
B. 22" (56 cm) minimum
C. 23
⁵⁄₈ " (60 cm) minimum
A
B
C
D
E
G
F
A
B
C
A. ³⁄₁₆ " (5 mm)
A. 1
³⁄₁₆ " (3 cm) maximum
B. 19
⁵⁄₈ " (50 cm) minimum
C. 21
⁵⁄₈ " (55 cm) minimum
D. 22" (56 cm) minimum
E. 23"+
¹⁄₁₆ " (58.3 cm+2 mm)
A
A
C
E
B
D

4
Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path and the wire gauge are in accordance with local
codes.
Check with a qualified electrical installer if you are not sure the
oven is properly grounded.
This oven must be connected to a grounded metal, permanent
wiring system.
Be sure that the electrical connection and wire size are adequate
and in conformance with the CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No. O-M91-latest edition, and
all local codes and ordinances.
A copy of the above code standards can be obtained from:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
Electrical Connection
To properly install your oven, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■Oven must be connected to the proper electrical voltage and
frequency as specified on the model/serial number rating
plate. The model/serial number rating plate is on the right
vertical part of the oven frame. See the following illustration.
■Models rated 3.6 kW and below at 120/240 volts require a
separate 15-amp circuit. Models rated 3.6 to 4.8 kW at
120/240 volts require a separate 20-amp circuit.
■A circuit breaker is recommended.
■Connect directly to the circuit breaker box (or fused
disconnect) through flexible, armored or nonmetallic
sheathed, copper cable (with grounding wire). See “Make
Electrical Connection” section.
■CSA approved flexible conduit from the oven should be
connected directly to the junction box.
■Fuse both sides of the line.
■Do not cut the conduit. The length of conduit provided is for
serviceability of the oven.
■A CSA approved conduit connector must be provided.
■If the house has aluminum wiring, follow the procedure
below:
1. Connect a section of solid copper wire to the ends of the
CSA approved flexible conduit leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
INSTALLATION INSTRUCTIONS
Prepare Built-In Oven

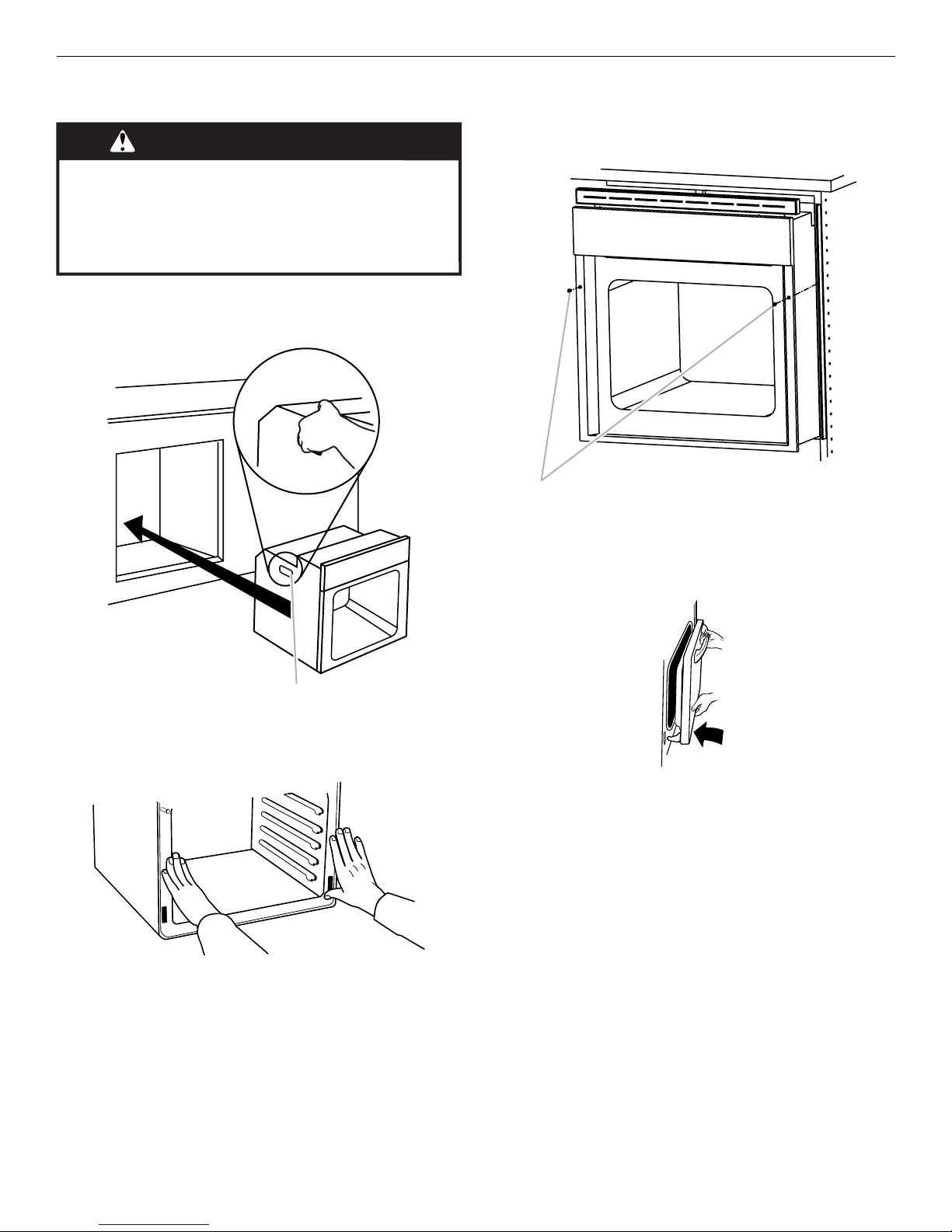

1. Decide on the final location for the oven. Avoid drilling or
cutting into house wiring during installation.
2. To avoid floor damage, set the oven onto cardboard prior to
installation. Do not use handle or any portion of the front
frame for lifting.
3. Remove the shipping materials and tape from the oven.
4. Remove the hardware package from inside the bag
containing literature.
5. Remove and set aside racks and other parts from inside the
oven.
6. Move oven and cardboard close to the oven’s final location.
Remove Oven Door
IMPORTANT: Use both hands to remove oven doors.
1. Open oven door all the way.
2. Flip up the hinge latch on each side.
3. Close the oven door as far as it will shut.
4. Lift the oven door while holding both sides.
Continue to push the oven door closed and pull it away from
the oven door frame.
A. Model/serial number plate
A
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.

5
Make Electrical Connection
This oven is manufactured with red and black power supply wires
and a cabinet connected yellow/green wire. The oven is not
supplied with a white neutral wire.
1. Disconnect power.
2. Remove terminal box cover screws.
3. Feed the CSA approved flexible conduit (A) through the
opening in the bottom of the oven.
IMPORTANT: Connect the CSA approved flexible conduit so
that the warning label lies outside the oven.
4. Connect red wire (D), yellow/green wire (C), and black wire (B)
as shown in the following illustration.
5. Tighten screws (E) on CSA approved flexible conduit (A).
6. Reinstall terminal box cover.
7. Feed the CSA approved flexible conduit from the oven
through the opening in the cabinet.
8. If installed, remove junction box cover.
9. Install a CSA approved conduit connector to the junction box.
10. Route the CSA approved flexible conduit from the oven to the
junction box through the CSA approved conduit connector.
11. Tighten screws on conduit connector.
A. Terminal box cover screws
B. Terminal box cover
A. CSA approved flexible conduit
B. Warning label
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 12 gauge solid copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
A
B
A
A
B
A. CSA approved flexible conduit
B. Black wire (L1)
C. Yellow/green wire (GND)
D. Red wire (L2)
E. Screws
F. Opening in oven bottom
A. CSA approved conduit connector
A
B
C
D
E
F
A

6
4-Wire Cable from Home Power Supply
1. Connect the 2 black wires (H) together using a CSA approved
wire connector.
2. Connect the 2 red wires (B) together using a CSA approved
wire connector.
3. Connect the yellow/green wire (C) from the oven to the green
(bare) wire from the home power supply using a CSA
approved wire connector.
4. Put a CSA approved wire connector on the end of the white
wire (F).
NOTE: Do not connect the yellow/green wire to the white wire
in the junction box.
5. Install junction box cover.
6. Reconnect power.
Install Oven
1. Remove the oven racks.
2. Using two or more people, lift the oven by the side handles
located on the right and left side of the oven. Gently insert
into the cabinet cutout.
3. Push against seal area of front frame to push oven into
cabinet.
A. 4-wire cable from home
power supply
B. Red wires
C. Green (bare) wire (GND)
from home power supply
Yellow/green wire (GND)
from oven
D. 3-wire CSA approved
flexible conduit from oven
E. Junction box
F. White wire (from home
power supply)
G. Wire connector
H. Black wires
I. CSA approved conduit
connector
A
B
C
D
E
F
H
G
I
A. Side handle
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
A

7
4. Securely fasten oven to cabinet using the two 4 x 25 mm self-
tapping screws provided. Insert the screws through holes in
mounting rails. Do not overtighten screws.
5. Install the oven racks.
6. Replace oven door by inserting both hanger arms into the
door.
7. Open the oven door. You should hear a “click” as the door is
set into place.
8. Move the hinge levers back to the locked position.
9. Check that the door is free to open and close. If it is not,
repeat the oven door removal process and installation
procedures. See “Remove Oven Door” section.
10. Reconnect power.
11. On some models, the display panel will light briefly, and “PF”
should appear in the display.
12. If display panel does not light, please reference the
“Assistance or Service” section of the Use and Care Guide or
contact the dealer from whom you purchased your oven.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For oven use and cleaning, read the Use and Care Guide.
Check Operation
NOTE: Refer to the “Control Panel” and “Oven Functions”
sections of the Use and Care Guide for steps 1 through 5.
1. Press the On/Off keypad to turn the power On.
2. When the oven is turned on for the first time, you will have to
select the desired language and set the correct time.
3. Select “Traditional” and then “Conventional.”
4. Set the temperature.
5. Press START.
If oven(s) does not operate, check the following:
■Household fuse is intact and tight; or circuit breaker has
not tripped.
■Electrical supply is connected.
■See “Troubleshooting” section in the Use and Care Guide.
6. When oven has been on for 5 minutes, feel for heat.
If you do not feel heat, turn off the oven and contact a
qualified technician.
7. To set oven functions, refer to the Use and Care Guide.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the Use
and Care Guide, or contact the dealer from whom you purchased
your built-in oven.
A. Two 4 x 25 mm self-tapping screws
A

8
SÉCURITÉ DU FOUR ENCASTRÉ
EXIGENCES D'INSTALLATION
Outils et pièces
Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Outils nécessaires
■Tournevis Phillips
■Tournevis à lame plate
■Mètre ruban
■Perceuse (pour l’installation dans un placard mural)
■Foret de 1" (2,5 cm) (pour installation dans un placard mural)
■Niveau
Pièces nécessaires
■Connecteurs de conduit
Pièces fournies
■Connecteur de conduit homologué CSA
■Deux vis autotaraudantes de 4 x 25 mm
Consulter les codes locaux. Vérifier l’alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

9
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent
compte des dégagements de séparation nécessaires pour le
four.
■L’espace d’installation doit permettre la formation d’une
enceinte complète autour de la partie encastrée du four.
■Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
■Le boîtier de raccordement doit être situé à moins de
3" (7,6 cm) au-dessous de la surface de support lorsque le
four est installé dans un placard mural. Un trou de diamètre
1" (2,5 cm) ou plus doit avoir été percé dans l’angle arrière
gauche ou droit de la surface de support pour le passage du
câble d’alimentation de l’appareil jusqu'au boîtier de
connexion.
REMARQUE : Pour l'installation sous un plan de travail, on
recommande que le boîtier de connexion soit situé dans le
placard adjacent de droite ou de gauche. Si l'on installe le
boîtier de connexion sur le mur arrière, derrière le four, le
boîtier de connexion doit être encastré et placé dans l’angle
inférieur ou supérieur du placard, à gauche ou à droite, afin
que l'on puisse introduire le four dans l’ouverture du placard.
■La surface de support du four doit être robuste, horizontale et
en affleurement avec le bas de l’ouverture découpée dans le
placard. Le plancher doit pouvoir supporter le poids d'un four
de 140 lb (63,5 kg).
IMPORTANT : Afin d’éviter d’endommager les placards,
consulter l’installateur ou le fabricant des placards pour
déterminer si les matériaux utilisés peuvent subir un
changement de couleur, une déstratification ou d’autres
dommages. Ce four a été conçu conformément aux critères
de la norme CSA International et respecte les températures
maximales permises de 194°F (90°C) pour les placards en
bois.
Installation sous un plan de travail (avec table de cuisson
installée au-dessus) :
Les fours homologués pour ce type d’installation comportent une
étiquette d’homologation placée sur le dessus du four. Voir les
instructions d’installation sous le plan de travail pour connaître
les dimensions de l’ouverture à réaliser et les combinaisons
approuvées four/table de cuisson (document distinct).

10
Dimensions du produit
Dimensions du placard
Four installé sous comptoir
Four installé dans un placard
REMARQUE : Les découpages des étagères de placard doivent
se faire à l'arrière de celles-ci (tel qu'illustré) pour permettre un
bon refroidissement. Voir les dimensions A et B. Les flèches
indiquent le mouvement de circulation d'air.
A. 21½" (54,5 cm)
B. ¾" (20 mm)
C. 23½" (59,5 cm)
D. 23½" (59,5 cm)
E. 22½" (57,2 cm)
F. 21
¹⁄₈ " (53,8 cm)
G. 21
¹⁄₈ " (53,7 cm)
A. 21
⁵⁄₈ " (55 cm) minimum
B. 22" (56 cm) minimum
C. 23
⁵⁄₈ " (60 cm) minimum
A
B
C
D
E
G
F
A
B
C
A. ³⁄₁₆ " (5 mm)
A. 1
³⁄₁₆ " (3 cm) maximum
B. 19
⁵⁄₈ " (50 cm) minimum
C. 21
⁵⁄₈ " (55 cm) minimum
D. 22" (56 cm) minimum
E. 23"+
¹⁄₁₆ " (58,3 cm+2 mm)
A
A
C
E
B
D

11
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre et lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre et le calibre des fils sont
conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique
de câblage relié à la terre.
Vérifier que le raccordement à la source d'électricité et le calibre
des conducteurs sont adéquats et conformes aux prescriptions
de la plus récente édition des normes CSA C22.1-94, Canadian
Electrical Code, partie 1 et C22.2 No. O-M91, ainsi qu'à tous les
codes et règlements locaux en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
Association canadienne de normalisation
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA.
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l’on utilisera et suivre les instructions
indiquées ici.
■Le four doit être alimenté par une source d’électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque signalétique
se trouve sur la surface verticale à droite du châssis du four.
Voir l’illustration ci-dessous.
■Un modèle à 120/240 volts de 3,6 kW ou moins doit être
alimenté par un circuit indépendant de 15 A. Un modèle de
3,6 kW à 4,8 kW à 120/240 volts doit être alimenté par un
circuit indépendant de 20 A.
■L’emploi d’un disjoncteur est recommandé.
■Raccorder l’appareil directement au tableau de distribution
(fusible ou disjoncteur) par un câble à conducteur de cuivre à
gaine flexible à blindage métallique ou à gaine non métallique
(avec conducteur de liaison à la terre). Voir la section
“Raccordement électrique”.
■Le conduit flexible homologué CSA depuis le four doit être
raccordé directement au boîtier de connexion.
■Installer un fusible aux deux extrémités de la ligne.
■Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l’entretien du four.
■L’installateur doit fournir un connecteur de conduit
homologué CSA.
■Si le domicile possède un câblage en aluminium, suivre la
procédure ci-dessous :
1. Connecter une section de câblage en cuivre massif aux
extrémités des conducteurs de conduit flexible
homologué CSA.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus pour fixer le cuivre à
l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. La connexion aluminium/cuivre doit
être conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
A. Plaque signalétique
A

12
INSTRUCTIONS D’INSTALLATION
Préparation du four encastré
1. Choisir l’emplacement final pour l’installation du four. Éviter
de percer ou de sectionner le câblage du domicile pendant
l'installation.
2. Pour éviter d’endommager le plancher, placer le four sur une
feuille de carton avant l’installation. Pour soulever l'appareil,
ne pas prendre prise sur la poignée ou sur une autre partie de
l'avant du châssis.
3. Enlever les matériaux d’emballage et les rubans adhésifs du
four.
4. Enlever le matériel à l’intérieur du sachet de documentation.
5. Retirer et mettre de côté les grilles et autres pièces qui se
trouvent à l’intérieur du four.
6. Approcher le four et la feuille de carton de l’emplacement
définitif du four.
Dépose de la porte du four
IMPORTANT : Employer les deux mains pour retirer les portes
du four.
1. Ouvrir la porte du four complètement.
2. Relever le loquet de charnière de chaque côté.
3. Fermer la porte du four aussi loin que cela est possible.
4. Soulever la porte du four en la retenant de chaque côté.
Continuer de maintenir la porte du four fermée et la dégager
du châssis de la porte du four.
Raccordement électrique
Le câblage d’alimentation de ce four comporte un conducteur
rouge et un conducteur d'alimentation noir, ainsi qu'un
conducteur jaune/vert relié à la caisse de l'appareil. Le four est
assemblé sans conducteur neutre blanc.
1. Déconnecter la source de courant électrique.
2. Ôter les vis du couvercle du boîtier de connexion.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Vis du couvercle du boîtier
de connexion
B. Couvercle de la boîte de
connexion
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre rigide de calibre 12.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
B
A

13
3. Introduire le conduit flexible homologué CSA (A) dans
l'ouverture du fond du four.
IMPORTANT : Raccorder le conduit flexible homologué CSA
de manière à ce que l'étiquette d'avertissement se trouve à
l'extérieur du four.
4. Connecter le conducteur rouge (D), le conducteur jaune/vert
(C), et le conducteur noir (B) tel qu'indiqué dans l'illustration
suivante.
5. Serrer les vis (E) sur le conduit flexible homologué CSA (A).
6. Réinstaller le couvercle du boîtier de connexion.
7. Acheminer le conduit flexible homologué CSA depuis le four
jusqu’à l’ouverture dans le placard.
8. Si le boîtier de connexion comporte un couvercle, ôter le
couvercle.
9. Installer un connecteur de conduit homologué CSA sur le
boîtier de connexion.
10. Acheminer le conduit flexible homologué CSA depuis le four
jusqu’au boîtier de connexion à l'aide du connecteur de
conduit homologué CSA.
11. Serrer les vis sur le connecteur de conduit.
Câble à 4 conducteurs depuis l’alimentation électrique
du domicile
1. Connecter ensemble les 2 connecteurs noirs (H) avec un
connecteur de fils homologué CSA.
2. Connecter ensemble les 2 conducteurs rouges (B) avec un
connecteur de fils homologué CSA.
3. À l'aide d'un connecteur de fils homologué CSA, connecter le
conducteur jaune/vert (C) du four au conducteur vert (nu) du
câble d’alimentation du domicile.
4. Placer un connecteur de fils homologué CSA à l'extrémité du
conducteur blanc (F).
REMARQUE : Ne pas connecter le conducteur jaune/vert au
conducteur blanc dans le boîtier de connexion.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.
A. Conduit flexible homologué CSA
B. Étiquette d'avertissement
A. Conduit flexible homologué
CSA
B. Conducteur noir (L1)
C. Conducteur jaune/vert (terre)
D. Conducteur rouge (L2)
E. Vis
F. Ouverture dans le fond
du four
A
B
A
B
C
D
E
F
A. Connecteur de conduit homologué CSA
A. Câble à 4 conducteurs
depuis l'alimentation
électrique du domicile
B. Conducteurs rouges
C. Conducteur vert [nu(terre)]
depuis l’alimentation
électrique du domicile
Conducteur jaune/vert
(terre) depuis le four
D. Conduit flexible à
3 conducteurs homologué
CSA depuis le four
E. Boîte de connexion
F. Conducteur blanc (depuis
l’alimentation électrique du
domicile)
G. Connecteur de fils
H. Conducteurs noirs
I. Connecteur de conduit
homologué CSA
A
A
B
C
D
E
F
H
G
I

14
Installation du four
1. Retirer les grilles du four.
2. À l’aide de deux personnes ou plus, soulever le four par les
poignées latérales situées de chaque côté du four. Insérer
délicatement le four dans l’ouverture du placard.
3. Pousser contre la zone du joint de l'avant du châssis pour
pousser le four dans le placard.
4. Fixer solidement le four au placard à l’aide des deux vis
autotaraudantes de 4 x 25 mm fournies. Insérer les vis à
travers les trous des rails de montage. Ne pas serrer
excessivement les vis.
5. Installer les grilles du four.
6. Réinstaller la porte du four en insérant les deux bras de
suspension dans la porte.
7. Ouvrir la porte du four. Vous devriez entendre un déclic lors
de la mise en place de la porte.
8. Remettre les leviers des charnières à la position verrouillée.
9. Vérifier que la porte s’ouvre et se ferme facilement. En cas
d’impossibilité d’ouverture ou de fermeture parfaite de la
porte, répéter les procédures de dépose et d’installation de la
porte. Voir la section “Dépose de la porte du four”.
10. Reconnecter la source de courant électrique.
11. Sur certains modèles, le tableau d'affichage s'allume
brièvement et “--:--” apparaît.
12. Si le tableau d’affichage ne s’allume pas, consulter la section
“Assistance ou service” du guide d’utilisation et d’entretien
ou contacter le merchand auprès duquel le four a été acheté.
A. Poignée latérale
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A
A. Deux vis autotaraudantes de 4 x 25 mm
A

15
Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d’emballage.
4. Pour l’utilisation et le nettoyage du four, lire le Guide
d’utilisation et d’entretien.
Contrôle du fonctionnement
REMARQUE : Consulter les étapes 1 à 5 des sections “Tableau
de commande” et “Fonctions du four” dans le Guide d’utilisation
et d’entretien.
1. Appuyer sur la touche On/Off (marche/arrêt) pour mettre
l'appareil sous tension.
2. Lorsqu'on allume le four pour la première fois, il faut
sélectionner la langue souhaitée et régler l'heure exacte.
3. Sélectionner “Traditionnel” puis “Conventionnel”.
4. Régler la température.
5. Appuyer sur START (mise en marche).
Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :
■Les fusibles du domicile sont intacts et serrés; ou le
disjoncteur n’est pas déclenché.
■La prise de courant est correctement alimentée.
■Voir la section “Dépannage” dans le Guide d’utilisation et
d’entretien.
6. Après que le four a fonctionné pendant 5 minutes, vérifier
qu'il y a émission de chaleur.
Si aucune chaleur n’est perceptible, éteindre le four et
contacter un technicien qualifié.
7. Pour paramétrer les fonctions du four, consulter le Guide
d’utilisation et d’entretien.
Si vous avez besoin d’assistance ou de service :
Consulter la section “Assistance ou service” du Guide
d'utilisation et d'entretien ou contacter le marchand auprès
duquel le four encastré a été acheté.

501971002095
© 2012.
All rights reserved.
Tous droits réservés.
3/12
Printed in Italy
Imprimé en Italie
