DIMENSIONS
RANGE HOOD - 36" (91.4 CM) AND 48" (121.9 CM)
1 of 12
W11548783B

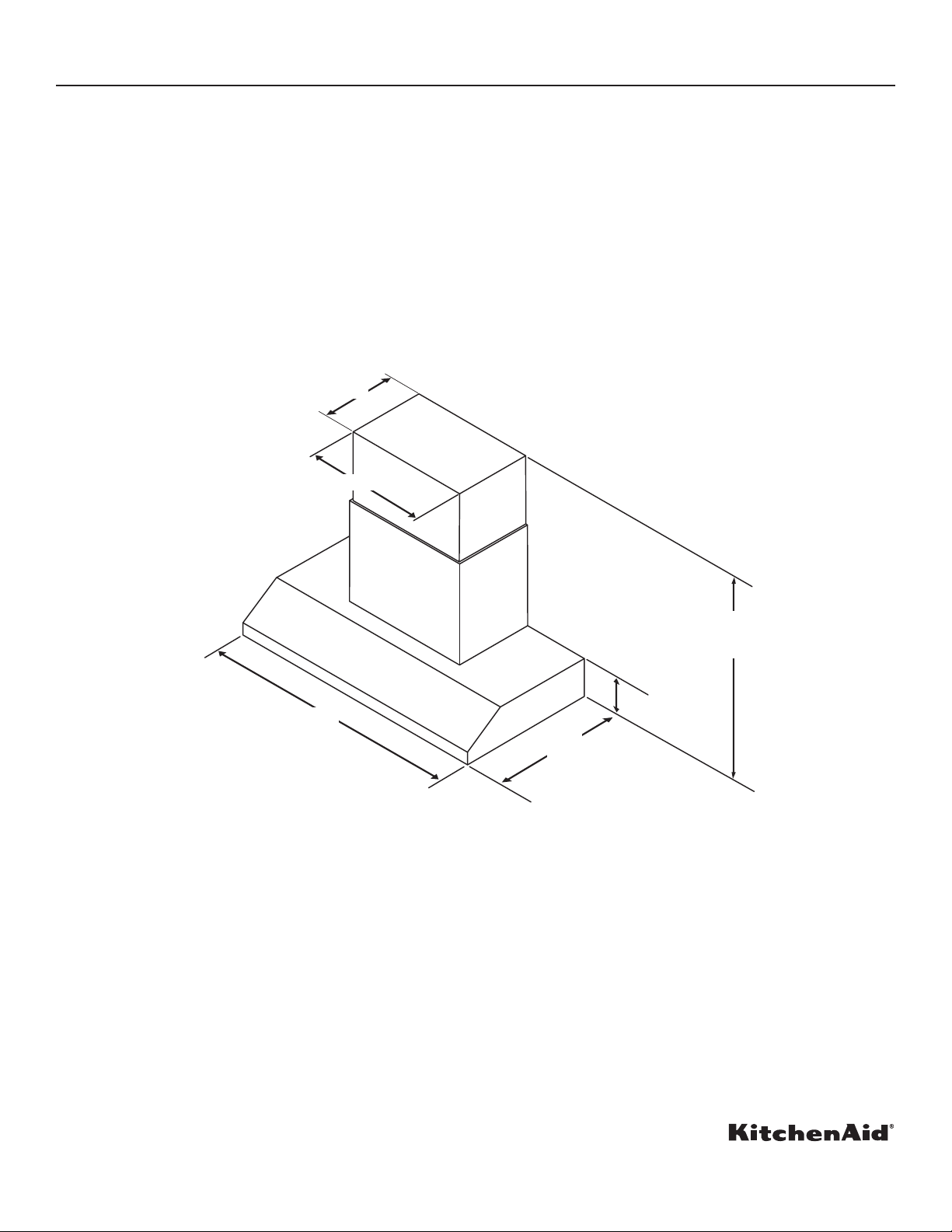

PRODUCT DIMENSIONS
36" (91.4 cm)
or 48" (121.9 cm) 25" 63.5 cm)
77/
8
" (20.0 cm)
115/16" (28.7 cm)
24½" (62.3 cm) minimum
327⁄16" (82.4 cm) maximum
223/4" (57.8 cm)
PRODUCT MODEL NUMBERS: KVWC956KSS and KVWC958KSS
WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS, located in
your appliance's Owner's Manual, before operating this appliance.
Electrical Requirements:
■A 120 V, 60 Hz, AC only, 15 A, fused electrical circuit is required.
■If the house has aluminum wiring, follow the procedure below:
Connect the aluminum wiring using special connectors and/or tools designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local
codes and industry accepted wiring practices.
FRONT VIEW

DIMENSIONS
RANGE HOOD - 36" (91.4 CM) AND 48" (121.9 CM)
2 of 12

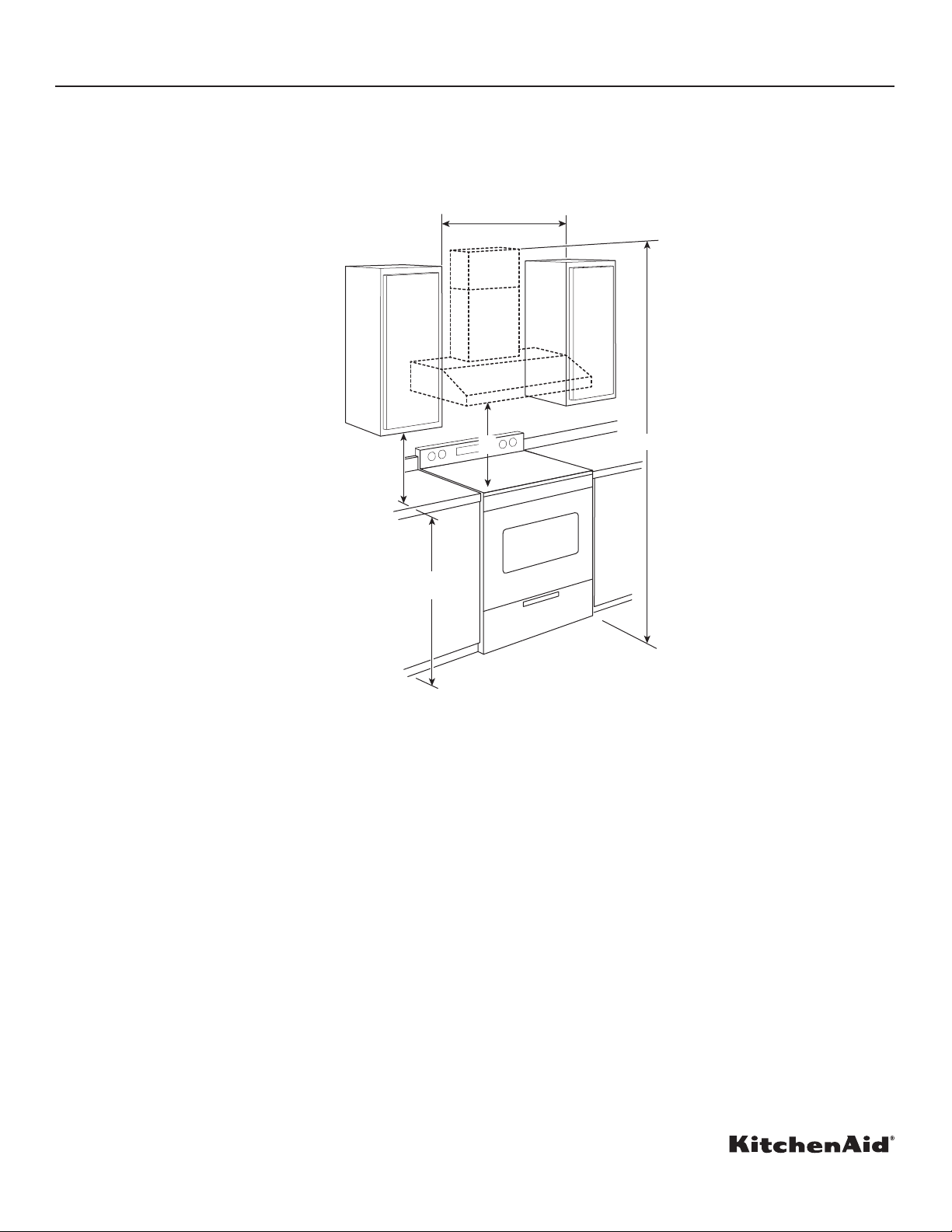

INSTALLATION DIMENSIONS
IMPORTANT:
Minimum distance “X”: 24" (61 cm) from electric cooking surfaces
Minimum distance “X”: 30" (76.2 cm) from gas cooking surfaces
The chimneys can be adjusted for ceilings between 8' 2³⁄8" (2.5 m) and 8' 105/16" (2.7 m) when mounted at 30" (76.2 cm) height over a
gas cooking surface.
And the chimneys can be adjusted for ceilings between 7' 8³⁄8" (2.4 m) and 8' 45/16" (2.55 m) when mounted at 24" (61 cm) height over
electric cooking surface.
*NOTE: The range hood chimneys are adjustable and designed to meet varying ceiling or soft heights depending on the distance
“X” between the bottom of the range hood and the cooking surface. For higher ceilings, an Extension Kit Part Number EXTKIT20ES
is available from your dealer or an authorized parts distributor. The chimney extension replaces the upper chimney shipped with the
range hood.
18" (45.7 cm) min.
clearance upper
cabinet to countertop
36" (91.4 cm)
countertop height
X*
See Note*
36" (91.4 cm), or 48" (121.9 cm)
or cabinet opening width
(If installed between cabinets)
VENTING REQUIREMENTS
■Vent system must terminate to the outdoors.
■Do not terminate the vent system in an attic or other enclosed area.
■Do not use a 4" (10.2 cm) laundry-type wall cap.
■Use metal vent only. Rigid metal vent is recommended. Plastic or metal foil vent is not recommended.
■The length of vent system and number of elbows should be kept to a minimum to provide efcient performance.

DIMENSIONS
RANGE HOOD - 36" (91.4 CM) AND 48" (121.9 CM)
3 of 12
Venting Methods
Typical Internal Blower Motor System Venting Installations
A 10" (25.4 cm) round vent system is needed for installation (not included). The hood exhaust opening is 10" (25.4 cm) round.
NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduce performance.
Vent system can terminate either through the roof or wall. To vent through the wall, a 90° elbow is needed.
Roof Venting
A. Roof cap
B. 10" (25.4 cm)
round vent
Wall Venting
A. Wall cap
B. 10" (25.4 cm)
round vent
For the most efcient and quiet operation:
■Use no more than three 90° elbows.
■Make sure there is a minimum of 24" (61.0 cm) of straight vent between the elbows if more than 1 elbow is used.
■Do not install 2 elbows together.
■Use clamps to seal all joints in the vent system.
■The vent system must have a damper. If roof or wall cap has a damper, do not use damper supplied with the range hood.
■Use caulking to seal exterior wall or roof opening around the cap.
■The size of the vent should be uniform.
A
B
A
B

DIMENSIONS
RANGE HOOD - 36" (91.4 CM) AND 48" (121.9 CM)
4 of 12
Typical In-line Blower Motor System Venting Installations
Calculating Vent System Length
To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.
Vent Piece Equivalent Length
45° elbow 2.5 ft (0.8 m)
90° elbow 5.0 ft (1.5 m)
The maximum equivalent vent lengths are:
10" (25.4 cm) round vents - 60 ft (18.3 m)
Example vent system
The following example falls within the maximum recommended vent length.
FG
D
A
A
B
C
D
A
A
H
E
A. 10" (25.4 cm) round vent
B. Mount on top of ceiling joists.
C. Roof caps
D. Plywood (optional for some installations)
E. Mount on underside of roof rafters.
F. Mount from cross-members tied to trusses.
G. Duct horizontal; mount to cross-members tied to trusses.
H. Wall cap
90 elbow 6 ft (1.8 m)
2 ft
(0.6 m)
Wall cap
1 - 90° elbow = 5.0 ft (1.5 m)
1 - wall cap = 0.0 ft (0.0 m)
8 ft (2.4 m) straight = 8.0 ft (2.4 m)
Length of system = 13.0 ft (3.9 m)

DIMENSIONS
HOTTE DE CUISINIÈRE - 36 PO (91,4 CM) ET 48 PO (121,9 CM)
5 de 12
W11548783A
DIMENSIONS DU PRODUIT
NUMÉRO DE MODÈLE DU PRODUIT: KVWC956KSS et KVWC958KSS
AVERTISSEMENT : Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES
DE SÉCURITÉ du guide d’utilisation de votre appareil avant de faire fonctionner cet appareil.
Spécications électriques :
■L’appareil doit être alimenté par un circuit de 120 V CA à 60 Hz seulement et protégé par fusible de 15 A.
■Si le domicile possède un câblage en aluminium, suivre la procédure ci-dessous :
Connecter le câblage en aluminium en utilisant des capuchons ou des outils spécialement conçus et homologués UL pour
raccorder le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire
aux prescriptions des codes locaux et de l’industrie, et être conformes aux pratiques de câblage reconnues.
36 po (91,4 cm)
ou 48 po (121,9 cm) 25 po 63,5 cm)
7
7
/
8
po (20,0 cm)
11 5/16 po (28,7 cm)
24 ½ po (62,3 cm) minimum
32 7⁄16 po (82,4 cm) maximum
22 3/4po (57,8 cm)
VUE DE FACE

DIMENSIONS
HOTTE DE CUISINIÈRE - 36 PO (91,4 CM) ET 48 PO (121,9 CM)
6 de 12

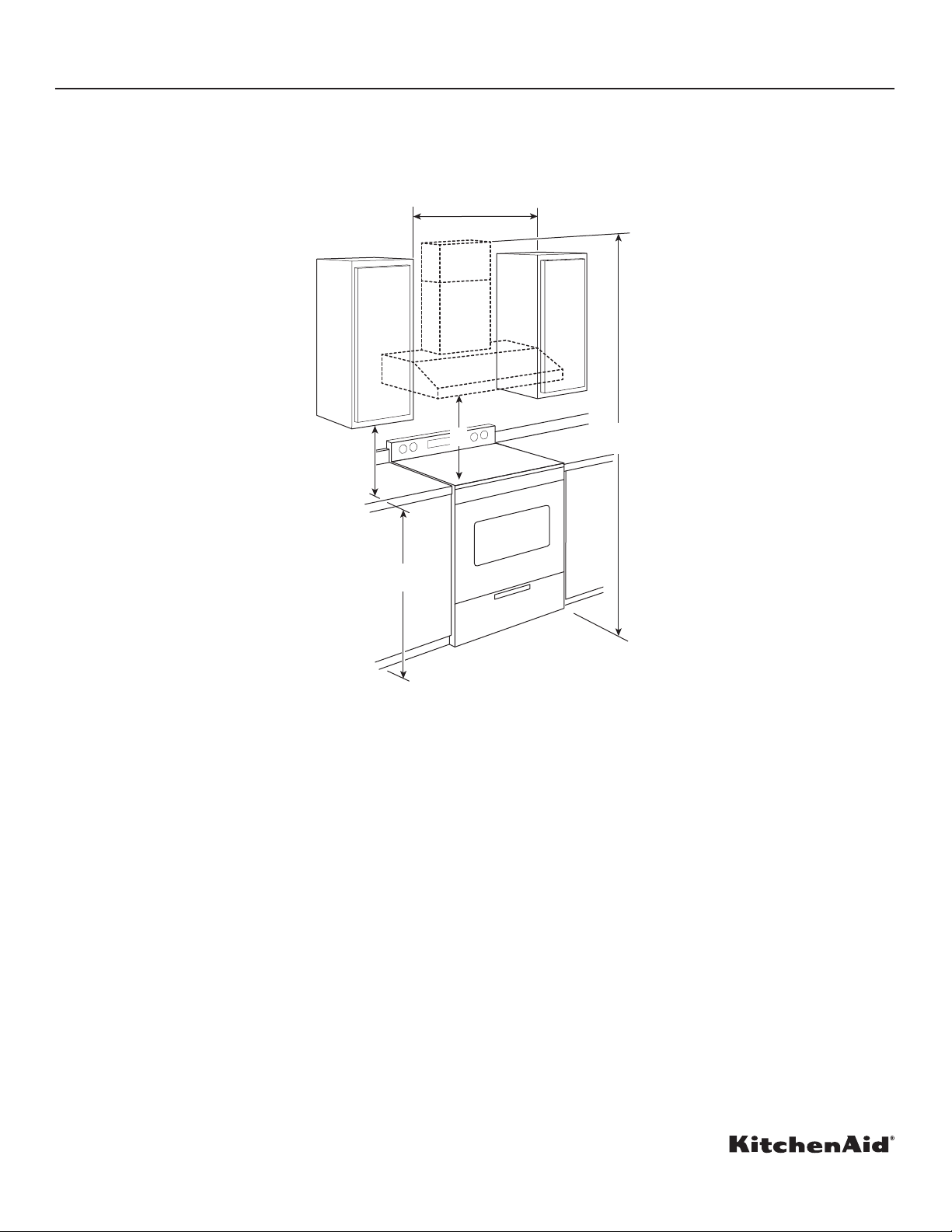

DIMENSIONS D’INSTALLATION
18 po (45,7 cm)
minimum
Dégagement entre
l’armoire supérieure
et le comptoir
36 po (91,4 cm)
Hauteur du comptoir
X*
Voir la
remarque*
36 po (91,4 cm), or 48 po (121,9 cm)
largeur de l’ouverture de l’armoire
(si l’installation est effectuée entre deux armoires)
IMPORTANT:
Valeur minimale de la distance « X » : 24 po (61 cm) à partir des surfaces de cuisson électriques
Valeur minimale de la distance « X » : 30 po (76,2 cm) à partir des surfaces de cuisson au gaz
Les cache-conduits peuvent être ajustés pour une hauteur sous plafond de 8pi2³/8po (2,5m) et 8pi105/16po (2,7m) lors d’une
installation à une hauteur de 30po (76,2cm) au-dessus d’une surface de cuisson au gaz.
Les cache-conduits peuvent être ajustés pour une hauteur sous plafond de 7pi8³/8po (2,4m) et 8po45/16po (2,55m) lors d’une
installation à une hauteur de 24po (61cm) au-dessus d’une surface de cuisson électrique.
*REMARQUE : Les cache-conduits de hotte sont réglables; on peut les ajuster en fonction de la hauteur disponible sous plafond ou
softe, selon la distance « X » entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble
d’extension de cache-conduit, pièce EXTKIT20ES, peut être acheté auprès de votre revendeur ou d’un distributeur de pièces autorisé.
L’extension de cache-conduit remplace la section supérieure de cheminée fournie avec la hotte.
EXIGENCES CONCERNANT L’ÉVACUATION
■Le système doit évacuer l’air à l’extérieur.
■Ne pas terminer le circuit d’évacuation dans un grenier ou dans un autre espace clos.
■Ne pas utiliser de bouches de décharge murale de 4po (10,2cm) normalement utilisées pour un équipement de buanderie.
■Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommandé. Il n’est pas recommandé d’utiliser un
conduit en plastique ou en métal très mince.
■La longueur du circuit d’évacuation et le nombre de coudes doivent être réduits au minimum pour des performances optimales.

DIMENSIONS
HOTTE DE CUISINIÈRE - 36 PO (91,4 CM) ET 48 PO (121,9 CM)
7 de 12

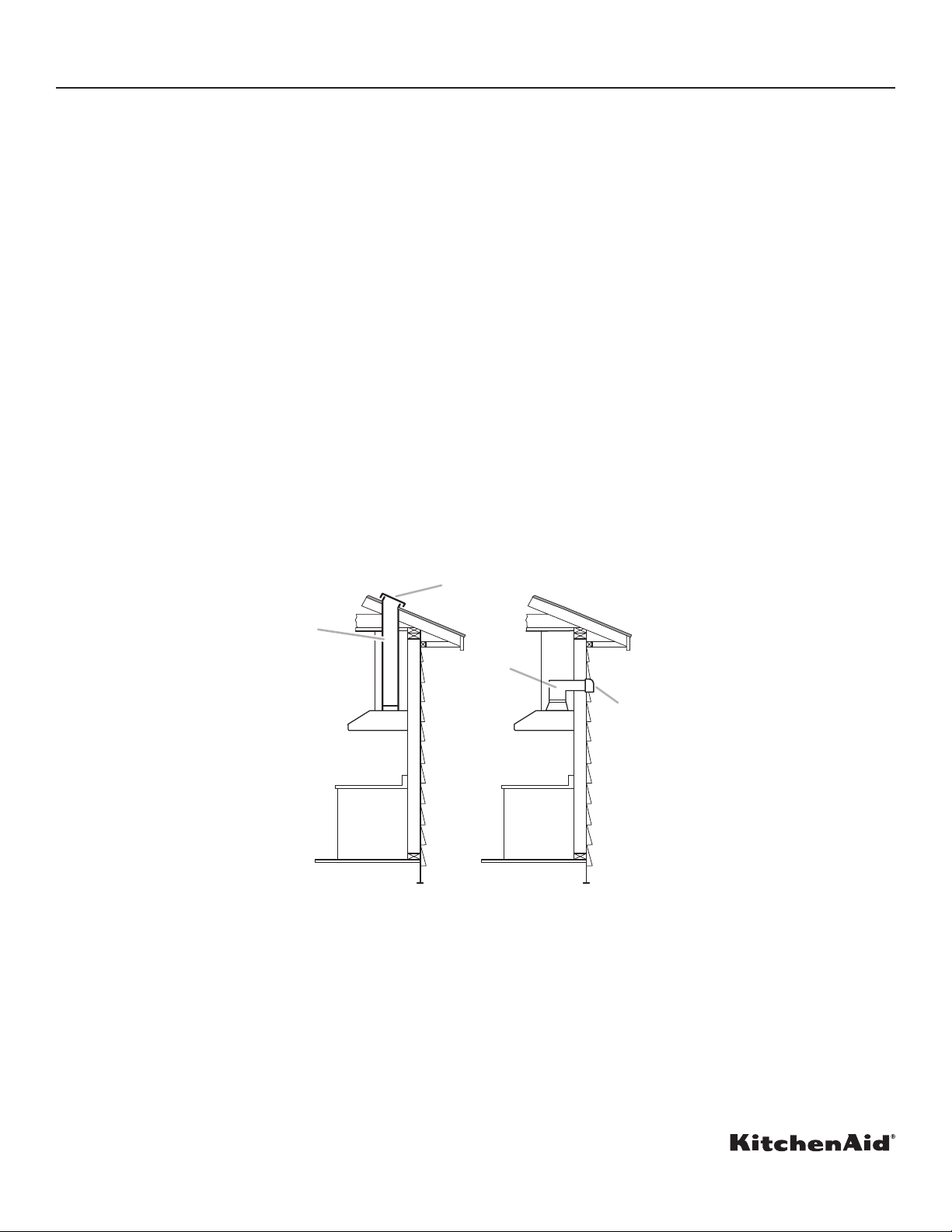

Méthodes d’évacuation
Installations d’évacuation typiques avec système de moteur de ventilateur interne
Un circuit d’évacuation en conduit rond de 10po (25,4cm) est nécessaire pour l’installation (non fourni). La hotte comporte une
ouverture de sortie d’un diamètre de 10po (25,4cm).
REMARQUE: L’emploi d’un conduit  exible est déconseillé. Un conduit  exible peut causer une contre-pression et des turbulences
d’air, qui réduisent considérablement la performance.
La sortie à l’extérieur du circuit d’évacuation peut se faire à travers le toit ou le mur. Pour la sortie à travers le mur, on doit employer un
raccord coudé à 90°.
Pour un fonctionnement ef cace et silencieux:
■Ne pas utiliser plus de trois coudes à 90°.
■Veiller à incorporer une section de conduit rectiligne d’au moins 24po (61,0cm) entre deux raccords coudés adjacents.
■Ne pas installer deux coudes ensemble.
■Au niveau de chaque jointure du circuit d’évacuation, assurer l’étanchéité avec les brides de serrage.
■Le circuit d’évacuation doit comporter un clapet anti-re ux. Si la bouche de décharge murale ou par le toit comporte un clapet
anti-re ux, ne pas utiliser le clapet fourni avec la hotte de cuisinière.
■À l’aide d’un produit de calfeutrage, assurer l’étanchéité autour de la bouche de décharge à l’extérieur (à travers
lemur ou le toit).
■La taille du conduit doit être uniforme.
A
B
A
B
Évacuation par le toit Évacuation par le mur
A. Bouche de décharge
sur toit
B. Conduit rond de 10po
(25,4cm)
A. Bouche de décharge
murale
B. Conduit rond de 10po
(25,4cm)

DIMENSIONS
HOTTE DE CUISINIÈRE - 36 PO (91,4 CM) ET 48 PO (121,9 CM)
8 de 12
Installations d’évacuation typiques avec système de moteur de ventilateur en ligne
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation nécessaire, additionner les longueurs équivalentes (en pieds oumètres) de
tous les composants utilisés dans le circuit.
Composant Longueur équivalente
Coude de 45° 2,5 pi (0,8 m)
Coude de 90° 5,0 pi (1,5 m)
Les longueurs maximales équivalentes de conduit sont les suivantes:
Conduit rond de 10po (25,4cm) – 60pi (18,3m)
Exemple de circuit d’évacuation
Dans l’exemple suivant, la longueur de conduit respecte la longueur de conduit recommandée maximale.
FG
D
A
A
B
C
D
A
A
H
E
A. Conduit rond de 10po (25,4cm)
B. Montage au-dessus des solives
C. Bouches de décharge sur toit
D. Contre-plaqué (facultatif sur certaines installations)
E. Montage sous les chevrons
F. Montage sur traverses de ferme
G. Conduit horizontal, montage sur traverses de ferme
H. Bouche de décharge murale
Coude de 90° 6 pi (1,8 m)
2 pi
(0,6 m)
Bouche d’évacuation
murale
Un coude de 90° = 5 pi (1,5 m)
Une bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du circuit = 13 pi (3,9 m)

9 de 12
DIMENSIONES
CAMPANA DE ESTUFA - 36" (91,4 CM) Y 48" (121,9 CM)
W11548783A
DIMENSIONES DEL PRODUCTO
36" (91,4 cm)
or 48" (121,9 cm) 25" 63,5 cm)
77/
8
" (20,0 cm)
115/16" (28,7 cm)
24½" (62,3 cm) mínima
327⁄16" (82,4 cm) máxima
223/4" (57,8 cm)
VISTA FRONTAL
NÚMEROS DE MODELOS DE PRODUCTOS : KVWC956KSS Y KVWC958KSS
ADVERTENCIA : A n de reducir el riesgo de incendio, choque eléctrico o lesiones personales, lea las INSTRUCCIONES
IMPORTANTES DE SEGURIDAD que se encuentran en el Manual del propietario antes de poner en funcionamiento el
electrodoméstico.
Requisitos eléctricos:
■Se necesita un circuito eléctrico de 120 V, 60 Hz, CA solamente, protegido con fusible de 15 A.
■Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:
Conecte el cableado de aluminio con conectores especiales y/o herramientas diseñadas y homologadas por UL para unir el cobre
al aluminio.
Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en
conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.

DIMENSIONES
CAMPANA DE ESTUFA - 36" (91,4 CM) Y 48" (121,9 CM)
10 de 12

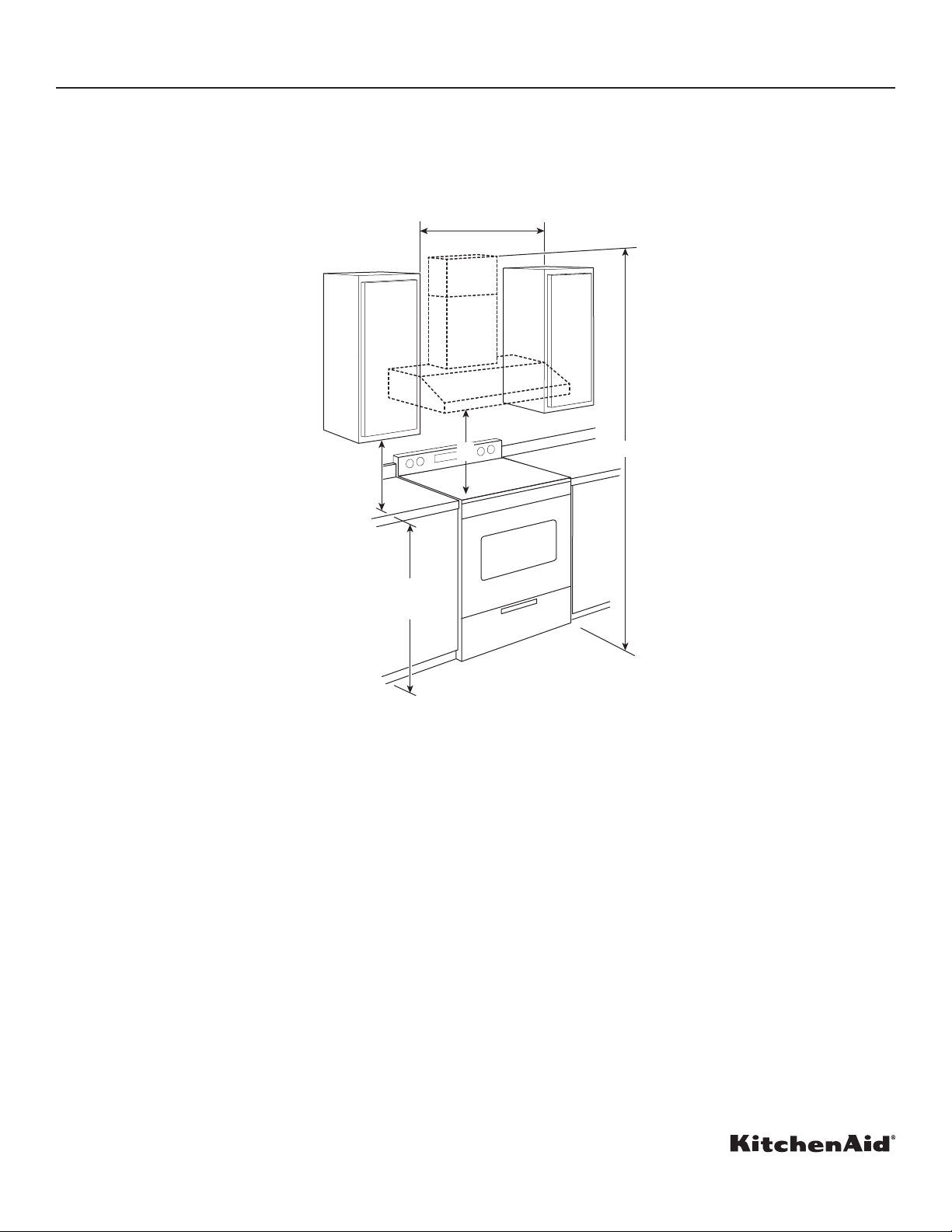

DIMENSIONES DE INSTALACIÓN
18" (45,7 cm) mínima
Espacio superior
Gabinete a mostrador
36" (91,4 cm)
Altura del
mostrador de
X*
Vea la nota*
36" (91,4 cm), o 48" (121,9 cm)
el ancho de la abertura del gabinete
(si se instala entre gabinetes)
IMPORTANTE:
Distancia mínima “X”: 24" (61 cm) desde las super cies de cocción eléctricas
Distancia mínima “X”: 30" (76,2 cm) desde las super cies de cocción a gas
Las chimeneas se pueden ajustar para techos entre 8 pies 2³⁄8" (2,5m) y 8 pies 105/16" (2,7m) cuando se montan a 30" (76,2cm) de
altura por encima de la super cie de cocción a gas
Las chimeneas se pueden ajustar para techos entre 7 pies 8³⁄8" (2,4m) y 8 pies 45/16" (2,55m) cuando se montan a 24" (61 cm) de
altura sobre la super cie de cocción eléctrica.
*NOTA: Las chimeneas de la campana de estufa son ajustables y se han diseñado para varias alturas de techos o sotos,
dependiendo de la distancia “X” entre la parte inferior de la campana de estufa y la supercie de cocción. Para techos más altos, un
kit de extensión, pieza número EXTKIT20ES, se encuentra disponible con su distribuidor o un distribuidor de piezas autorizado. La
extensión para chimenea reemplaza la chimenea superior que se envió con la campana de estufa.
REQUISITOS DE VENTILACIÓN
■El sistema de ventilación debe terminar en el exterior.
■No dirija la salida del sistema de ventilación hacia el desván u otra área cerrada.
■No utilice una cubierta de pared de tipo para lavandería de 4" (10,2 cm).
■Utilice ducto de ventilación de metal únicamente. Serecomienda un ducto de ventilación de metal rígido. No se recomienda ducto
de ventilación de plástico u hoja metálica.
■La longitud del sistema de ventilación y el número de codos se deben mantener al mínimo para proveer un funcionamiento e caz.

11 de 12
DIMENSIONES
CAMPANA DE ESTUFA - 36" (91,4 CM) Y 48" (121,9 CM)
Métodos de ventilación
Instalaciones internas típicas de ventilación del sistema de motor del soplador
Se requiere un sistema de ventilación redondo de 10" (25,4cm) para la instalación (no incluido). La abertura del ducto de escape de la
campana de estufa es redonda, de 10" (25,4 cm).
NOTA: No se recomienda el uso de ductos de ventilación exibles. Los ductos de ventilación  exibles crean contrapresión y
turbulencia de aire, lo cual reduce en gran medida el rendimiento.
El sistema de ventilación puede terminar a través del techo o la pared. Para colocar el ducto a través de la pared, se necesita un codo
de 90°.
Para obtener el funcionamiento más e caz y silencioso:
■No use más de 3 codos de 90°.
■Asegúrese de que haya un mínimo de 24" (61,0 cm) de ducto de ventilación recto entre los codos si se usa más de un codo.
■No instale dos codos lado a lado.
■Use abrazaderas para sellar todas las juntas en el sistema de ventilación.
■El sistema de ventilación debe tener una compuerta. Si la cubierta del techo o la pared tiene una compuerta, no use la compuerta
provista con la campana de estufa.
■Utilice masilla de calafateo para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.
■El tamaño del ducto de ventilación debe ser uniforme.
A
B
A
B
Ventilación a través
del techo Ventilación a través de
la pared
A. Cubierta para el techo
B. Ducto de ventilación
redondo de 10"
(25,4cm)
A. Cubierta de la pared
B. Ducto de ventilación
redondo de 10"
(25,4cm)

DIMENSIONES
CAMPANA DE ESTUFA - 36" (91,4 CM) Y 48" (121,9 CM)
12 de 12
Instalaciones típicas de ventilación del sistema de motor del soplador en línea
Cómo calcular la longitud del sistema de ventilación
Para calcular el largo del sistema que necesita, sume los pies (metros) equivalentes para cada porción de ducto de ventilación que se
utilice en el sistema.
Porción de ducto de
ventilación Largo equivalente
Codo de 45° 2,5 pies (0,8 m)
Codo de 90° 5,0 pies (1,5 m)
Los largos máximos de ducto de ventilación equivalentes son:
Ventilación redonda de 10" (25,4cm) - 60 pies (18,3 m)
Ejemplo de sistema de ventilación
El siguiente ejemplo se encuentra dentro del largo máximo recomendado para el ducto de ventilación.
FG
D
A
A
B
C
D
A
A
H
E
A. Ducto de ventilación redondo de 10" (25,4 cm)
B. Montaje en las vigas del cielorraso
C. Cubiertas para el techo
D. Madera contrachapada (opcional en algunas instalaciones)
E. Montaje en la parte inferior de las vigas del techo
F. Montaje desde los travesaños conectados a las vigas
G. Ducto horizontal, montaje a los travesaños conectados a las vigas
H. Cubierta de la pared
Codo de 90° 6 pies (1,8 m)
2 pies
(0,6 m)
Cubierta para
la pared
®/TM ©2022 KitchenAid. All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Usado bajo licencia en Canadá.
W11548783B
Un codo de 90° = 5,0 pies (1,5 m)
Una cubierta de pared = 0,0 pies (0,0 m)
Porción recta de 8 pies (2,4 m) = 8,0 pies (2,4 m)
Largo del sistema = 13,0 pies (3,9 m)
02/22
