Klarstein VICTORIA 60 User manual

www.klarstein.com
VICTORIA 60
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10036447 10036448 10036449
10036450 10036451

3
DE
English 21
Español 39
Français 57
Italiano 75
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Geräteübersicht6
Installationszubehör7
Abmessungen und Abstände8
Installation10
Anbringen des Dunstabzugs12
Bedienfeld und Tastenfunktionen13
Reinigung und Pege14
Fehlersuche und Fehlerbehebung16
Produktdatenblatt18
Hinweise zum Umweltschutz20
Hinweise zur Entsorgung20
Hersteller & Importeur (UK)20
TECHNISCHE DATEN
Artikelnummer 10036447, 10036448, 10036449,
10036450, 10036451
Stromversorgung 220-240 V ~ 50 Hz

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
GERÄTEÜBERSICHT
Nr. Stk. Gerätekomponenten
11Gerätekorpus, inklusive:
Bedienelementen, Licht, Gebläse, Filter
2.1 1 Untere Abdeckung
2.2 1 Obere Abdeckung
31Bund (optional)
41Abluftrohr
5 2 Aktivkohlelter (optional)
Hinweis: Das optionale Zubehör ist nicht im Lieferumfang enthalten.

7
DE

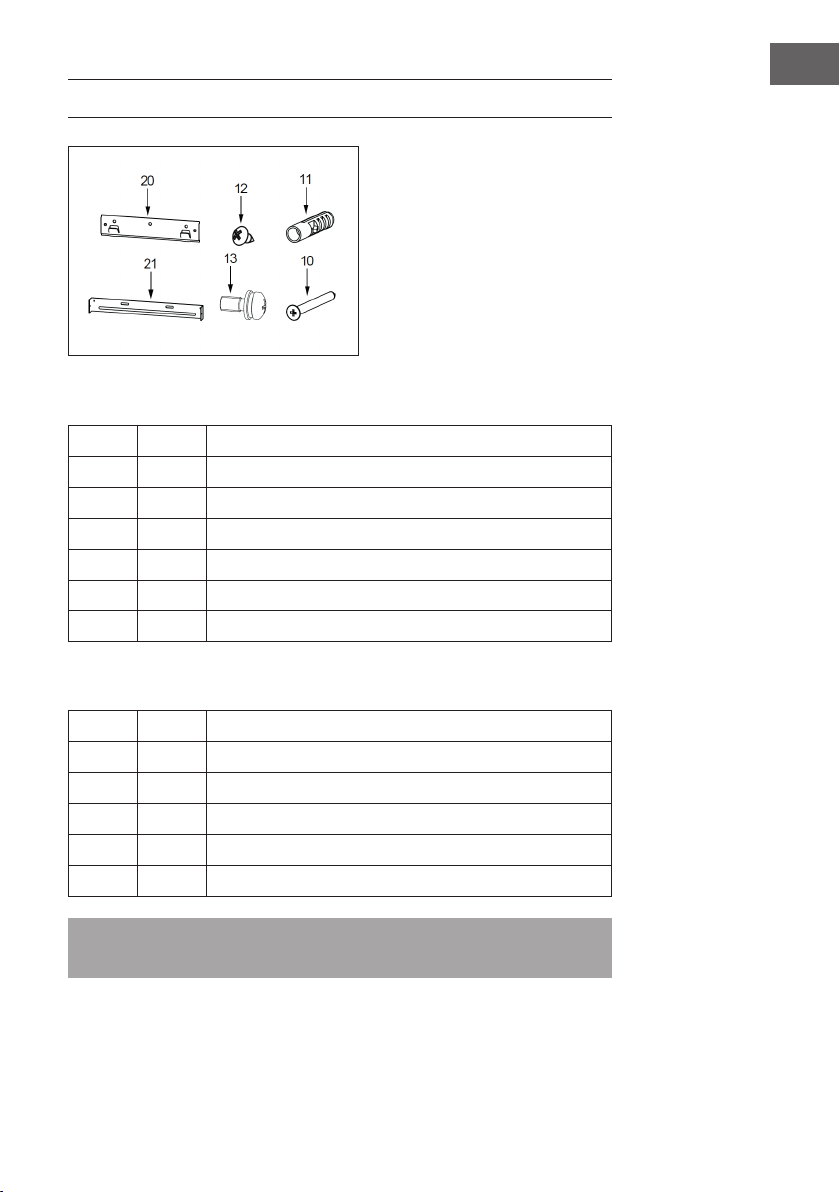

INSTALLATIONSZUBEHÖR
Standard-Installationszubehör
Nr. Stk. Teil
10 5 Schrauben 5 x 50
11 5Dübel
12 4 Schrauben 4,2 x 9,5
13 2 Schrauben 5 x 12
20 1Befestigungswinkel Abzugshaube
21 1Befestigungswinkel Abdeckung (optional)
Optionales Installationszubehör (nicht im Lieferumfang enthalten)
Nr. Stk. Teil
10 7 Schrauben 5 x 50
11 7Dübel
12 6 Schrauben 4,2 x 9,5
20 1Befestigungswinkel Abzugshaube
21 1Befestigungswinkel Abdeckung (optional)
Hinweis: Falls Sie die Installationskomponenten aus diese Tabelle auswählen, richten
Sie sich nach der Angabe „Lösung 2“ im Installationsdiagramm.

8
DE
ABMESSUNGEN UND ABSTÄNDE
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

9
DE
Maße
Option Abzug A B
1 400+0 628 /
2 400+300 628 670-910
3 400+390 628 670-1000
4 500+490 728 770-1200
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

10
DE

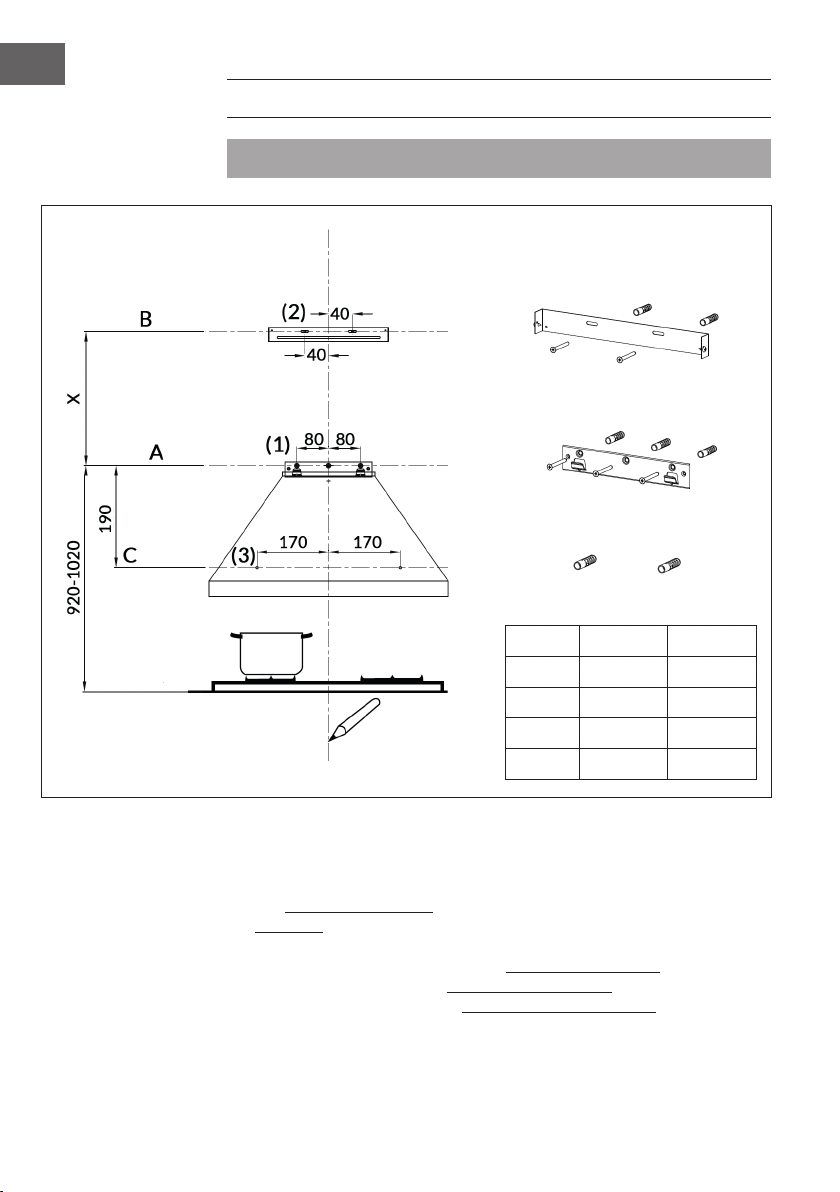

INSTALLATION
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
Markierungslinien
Ziehen Sie als ersten Schritt zunächst folgende Linien:
• Eine senkrechte Referenzlinie zur Decke oder zu der oberen Begrenzung,
im Zentrum der Stelle, an der die Dunstabzugshaube angebracht werden soll.
(A) Eine horizontale Linie A, 920-1020 mm oberhalb der Kochäche.
(B) Eine horizontale Linie B, Xmm über der horizontalen Linie A.
(C) Eine horizontale Linie C, 190 mm oberhalb der horizontalen Linie A(gilt nur für
„Lösung 2“).
Option Abzug X
1 400+0 /
2 400+300 390-620
3 400+390 390-710
4 500+490 490-910
Referenzlinie

Markierungspunkte
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
(1) Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm rechts von der
vertikalen Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der
Referenzlinie und auf der Referenzlinie selbst. Am Ende sollten Sie 3 Punkte haben,
die sich auf derselben Höhe benden.
(2) Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 40 mm rechts von der
Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der Referenzlinie
und stellen Sie sicher, dass sich die beiden Punkte auf einer Höhe benden.
(3) Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 170 mm rechts von der
vertikalen Referenzlinie (Lösung 2). Wiederholen Sie diesen Schritt auf der anderen
Seite der Referenzlinie und stellen Sie sicher, dass sich die beiden Punkte auf einer
Höhe benden.
Fixierung der Winkel (optional)
• Bohren Sie mit einem 10 mm-Bohrer in die Markierungspunkte (1), (2) und (3).
• Stecken Sie die Dübel in die Bohrlöcher (1), (2), (3).
• Fixieren Sie die Winkel mit 3 Schrauben (5x50) an der horizontalen Linie A.
• Fixieren Sie die Abdeckungswinkel mit 2 Schrauben (5x50) an der horizontalen
Linie B.
Einhaken des Gerätekorpus
• Haken Sie den Gerätekorpus an dem Befestigungswinkel ein.
• Richten Sie den Gerätekorpus aus.
• Nehmen Sie den Filter aus dem inneren des Gerätekorpus und drehen Sie an
Markierungspunkt (3) die Schrauben in die Dübel.
Richtig Falsch

12
DE
Verbindung mit dem Abluftsystem
Verbinden Sie die Dunstabzugshaube bei der Installation mit dem Dunstabzug.
Verwenden Sie hierfür entweder ein exibles oder ein starres Rohr mit einem Durchmesser
von 150 mm oder 120 mm. Welches Rohr Sie wählen bleibt Ihnen überlassen.
• Wenn Sie eineɸ120 mm-Abluftverbindung wählen, fügen Sie zusätzlich den Bund
am Auslass des Gerätekorpus an.
• Fixieren Sie das Abluftrohr an der richtigen Stelle und xieren Sie dieses mit einer
ausreichenden Anzahl an Rohrklemmen (nicht im Lieferumfang enthalten).
• Entnehmen Sie gegebenenfalls darin bendliche Kohlelter.
ANBRINGEN DES DUNSTABZUGS
Der Dunstabzug kann nur in Kombination mit einer Dunstabzugshaube angebracht
werden.
Untere Abdeckung
• Fixieren Sie die untere Abdeckung mit 2 Schrauben (4,2x9,5) am
Gerätekorpus.
2 Schrauben
(4,2x9,5)

13
DE
Obere Abdeckung
• Fixieren Sie die obere Abdeckung mit 2 Schrauben (4,2x9,5) an dem
Befestigungswinkel.
BEDIENFELD UND TASTENFUNKTIONEN
Bedienfeld
Tastenfunktionen
Ein-/Aus: Drücken Sie zum Ein- und Ausschalten diese Taste.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
langsamer Geschwindigkeit.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
mittlerer Geschwindigkeit.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
hoher Geschwindigkeit.
Licht an/aus: Drücken Sie diese Taste einmal zum Licht einschalten. Drücken
Sie sie zum Ausschalten erneut.

14
DE
REINIGUNG UND PFLEGE
Reinigung der Fettltern
• Die Filter müssen, abhängig von der Verwendungshäugkeit, mindestens alle 2
Monate gereinigt werden. Die Filter sind spülmaschinengeeignet.
• Entnehmen Sie die Filter, indem Sie diese gegen die Rückseite der
Dunstabzugshaube drücken und gleichzeitig nach unten ziehen.
• Vermeiden Sie ein Verbiegen der Filter während der Reinigung. Vergewissern Sie
sich vor dem Wiedereinsetzen, dass die Filter vollständig getrocknet sind (die Farbe
der Filteroberäche kann sich im Laufe der Zeit verändern. Dies hat allerdings
keinen Einuss auf die Efzienz des Filters).
• Achten Sie darauf, dass Sie den Filter nach der Reinigung wieder korrekt, mit dem
Griff nach unten, einsetzen.
Aktivkohlelter (Umluftversion)
Diese Filter können nicht abgewaschen und wiederverwendet werden. Aktivkohlelter
müssen, je nach Verwendungshäugkeit, mindestens alle 4 Monate gewechselt werden.

15
DE

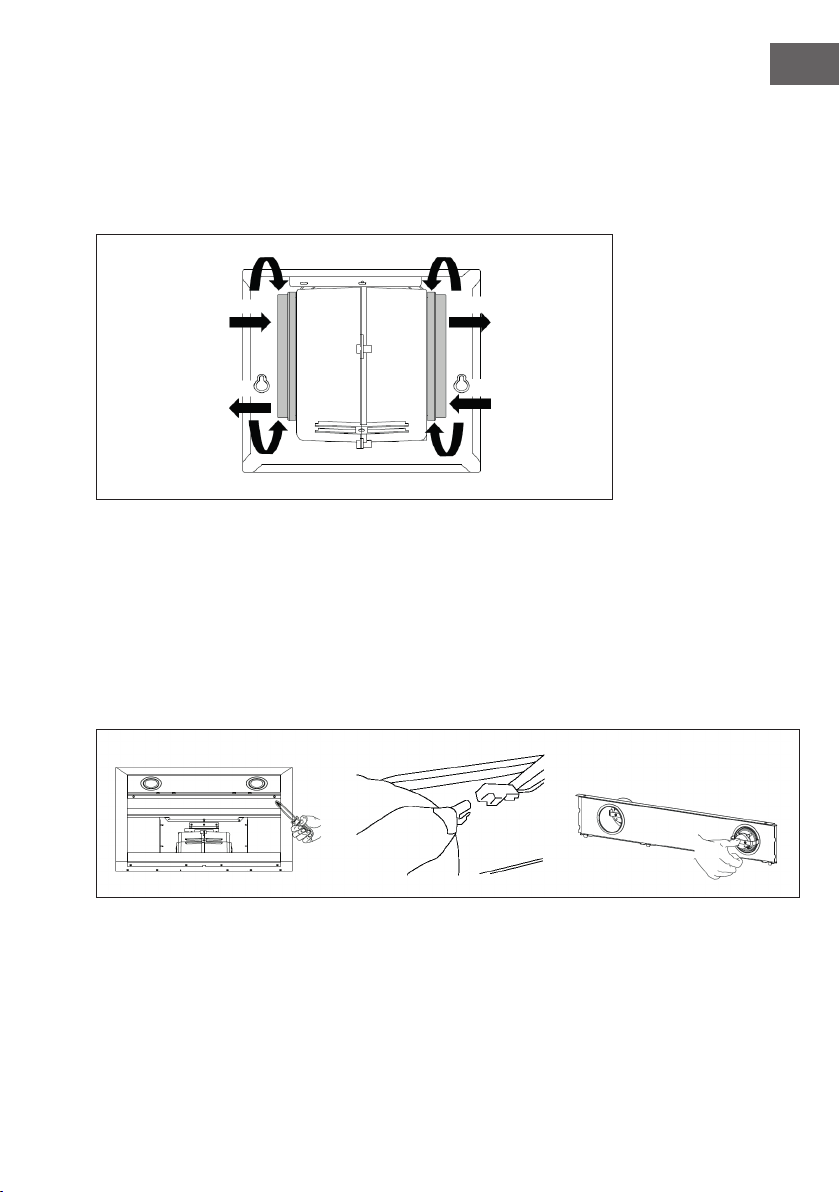

Austausch der Aktivkohlelter:
1 Entnehmen Sie den metallenen Fettlter.
2 Entnehmen Sie die verschmutzten Aktivkohlelter.
3 Setzen Sie die neuen Aktivkohlelter ein.
4 Setzen Sie den metallenen Fettlter wieder ein.
Ersetzen der Beleuchtung
1 Entnehmen Sie den Fettlter und entfernen Sie vorsichtig die beiden Schrauben der
vorderen Abdeckung (ein Kreuzschraubenschlüssel ist zum Entfernen der Schrauben
erforderlich).
2 Trennen Sie die Verbindung zwischen Klemme und LED-Licht.
3 Drücken Sie das LED-Licht gegen die Rückseite der Dunstabzugshaube und nehmen
Sie es heraus.
4 Ersetzen Sie die Lampe durch eine im Handel erhältliche LED-Lampe (max. 1,5 W).
Befestigen:
1. Einsetzen
2. Nach vorne
drückern
Entfernen:
1. Nach vorne
ziehen
2. Abnehmen
Entfernen:
1. Nach vorne
ziehen
2. Abnehmen
Befestigen:
1. Einsetzen
2. Nach vorne
drückern

16
DE
Ersatzlicht
Ø Leistung Spannung Bild ILCOS D
code
70 mm 1,5 W DC 12 V DSR-
1.5-S-70
Wiedereinsetzen des LED-Lichtmoduls
1 Drücken Sie das LED-Licht in die Front der vorderen Abdeckung und xieren Sie
dieses dort.
2 Verbinden Sie die Klemme mit dem LED-Licht.
3 Drehen Sie vorsichtig die beiden Schrauben der vorderen Abdeckung wieder fest.
Setzen Sie den Fettlter wieder ein.
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Flügelblätter sind
blockiert.
Überprüfen Sie die
Flügelblätter.
Der Kondensator ist
beschädigt.
Ersetzen Sie den
Kondensator.
Der Motor ist beschädigt. Ersetzen Sie den Motor.
Licht und Motor
funktionieren nicht
Überprüfen Sie, abgesehen von dem oben erwähnten,
Folgendes:
Licht beschädigt. Ersetzen Sie das Licht.
Stromkabel lose. Verbinden Sie die
elektrischen Anschlüsse
gemäß dem Schaltbild.
Öl tritt aus Luftein- und -auslass sind
nicht richtig versiegelt.
Nehmen Sie den Auslass
herunter und versiegeln
Sie diesen mit Kleber.

17
DE
Problem Ursache Lösung
Vibration Die Flügelblätter können,
wenn Sie blockiert sind,
Vibrationen verursachen.
Ersetzen Sie die
Flügelblätter.
Der Motor ist nicht richtig
befestigt.
Befestigen Sie den Motor
richtig.
Die Dunstabzugshaube ist
nicht richtig befestigt.
Befestigen Sie die
Dunstabzugshaube richtig.
Unzureichende
Luftabsaugung
Die Entfernung zwischen
Kochäche und
Dunstabzugshaube ist zu
groß.
Passen Sie den Abstand
an.
Zu viel Luftzug durch
geöffnete Türen oder
Fenster.
Wählen Sie einen neuen
Installationsort oder
schließen Sie Türen/
Fenster.
Das Gerät neigt sich nach
vorne
Die Fixierschrauben
wurden nicht fest genug
angezogen.
Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.
Die Halterungsschrauben
wurden nicht fest genug
angezogen.
Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.

18
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10036447, 10036448, 10036449, 10036450,
10036451
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 90,6 kWh/Jahr
Energieefzienzklasse C
uiddynamische Efzienz FDEhood 19,6
Klasse für die uiddynamische
Efzienz
C
Beleuchtungsefzienz LEhood 54 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 75,5 %
Klasse für den Fettabscheidegrad C
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
295,8 / 644,5 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
50/65 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

19
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10036447, 10036448, 10036449, 10036450,
10036451
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 90,6 kWh/Jahr
Zeitverlängerungsfaktor f 1,3
Fluiddynamische Efzienz FDEhood 19,6
Energieefzienzindex EEIhood 75,8
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 357 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 368 Pa
Maximaler Luftstrom Qmax 644,5 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 186,4 W
Nennleistung des
Beleuchtungssystems
WL3W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 163 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0W
Schallleistungspegel LWA 65 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

20
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
