Dunstabzugshaube

2
Inhalt
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-
dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung.
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Hinweise zur Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3
Sicherheitshinweise
• Diese Bedienungsanleitung dient zu Ihrer Sicherheit. Lesen Sie Anleitung sorgfältig und bewahren Sie
diese Anleitung stets gut auf, damit Sie jederzeit darauf zurückgreifen können.
Kinder im Haushalt
• Kleine Kinder müssen vom Gerät fern gehalten werden. Sie müssen beaufsichtigt werden, so dass sie
die heißen Teile nicht berühren.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen
und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des
Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen.
• Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre
sind.
Allgemein
• Das Gerät ist nur für den Hausgebrauch bestimmt.
• Die zugänglichen Teile können während des Betriebs heiß werden.
• Flambieren Sie unter der Dunstabzugshaube nicht.
• Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig. Falls das Netzkabel beschädigt ist, muss
es vom Hersteller bzw. dem Kundendienst ersetzt werden, um Gefahren abzuwenden.
• Lassen Sie das Netzkabel nicht mit heißen Teilen des Gerätes in Berührung kommen.
• Achten Sie darauf, dass das Netzkabel sich nicht unter oder im Gerät verfängt, um Schäden am
Netzkabel zu vermeiden.
• Montieren Sie das Gerät nicht im Freien, an einem feuchten Ort oder in einem Bereich, der von
Wasserlecks betroffen sein kann, z. B. unter oder neben einer Spüle. Lassen Sie das Gerät im Falle eines
Wasserschadens vollständig trocknen.
Reinigung
• Verwenden Sie in der Nähe des Gerätes keine entflammbaren Sprays.
• Entsorgen Sie das Verpackungsmaterial sorgfältig.
• Geben Sie bei der Verwendung und Reinigung des Gerätes Acht. Lesen Sie das Kapitel zu „Reinigung
und Pflege“.
• Zur Reinigung darf kein Dampfreiniger verwendet werden.
Montage
• Die Montage darf nur durch einen qualifizierten Elektriker oder eine anderweitig qualifizierte Person
erfolgen. Die Montage muss korrekt unter der Befolgung der Herstelleranleitung erfolgen.
• Das Gerät ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung
gesteuert zu werden.
• In der festen Verdrahtung muss die Möglichkeit einer Schaltkreisunterbrechung gemäß den
Verdrahtungsrichtlinien gegeben sein.
• Informieren Sie sich über die örtlichen Bestimmungen zu Rauchabzügen. Schließen Sie die
Dunstabzugshaube nicht an einen Kaminschacht oder einen Heißluftkanal an. Überzeugen Sie sich,
dass die Raumbelüftung mit den örtlichen Bestimmungen konform ist. Gewährleisten Sie, dass das

4
Montage
Volumen des Anzapfstroms des Gerätes nicht 4 Pa (0,04 mbar) übersteigt. Der Raum muss angemessen
belüftet sein, wenn die Dunstabzugshaube gleichzeitig mit Geräten betrieben wird, die Gas oder andere
Brennstoffe verbrennen. Die Luft darf nicht in eine Abzugsleitung abgeführt werden, die als Rauchabzug
für Geräte verwendet wird, die Gas oder andere Brennstoffe verbrennen. Gesetzliche Regelungen
bezüglich Abzügen müssen befolgt werden.
• Schalten Sie vor dem Anschluss des Gerätes die Stromversorung aus. Überprüfen Sie, ob die
Versorgungsspannung mit der Nennspannung auf dem Typenschild Ihres Gerätes übereinstimmt
• Während einer elektrostatischen Entladung (z. B. einem Gewitter) kann das Gerät den Betrieb einstellen.
Dies stellt keine Gefahr oder einen Schaden dar. Trennen Sie die Stromversorgung zum Gerät ab und
verbinden Sie es nach einer Minute wieder.
• Benutzen Sie das Gerät nicht, wenn es Anzeichen von Beschädigungen oder Fehlern gibt. Setzen Sie
sich in dem Fall mit dem Kundendienst in Verbindung.
Für das Modell ohne Glas (10030272)
1. Der Abstand zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss 65-75 cm
betragen (siehe Bild 1)

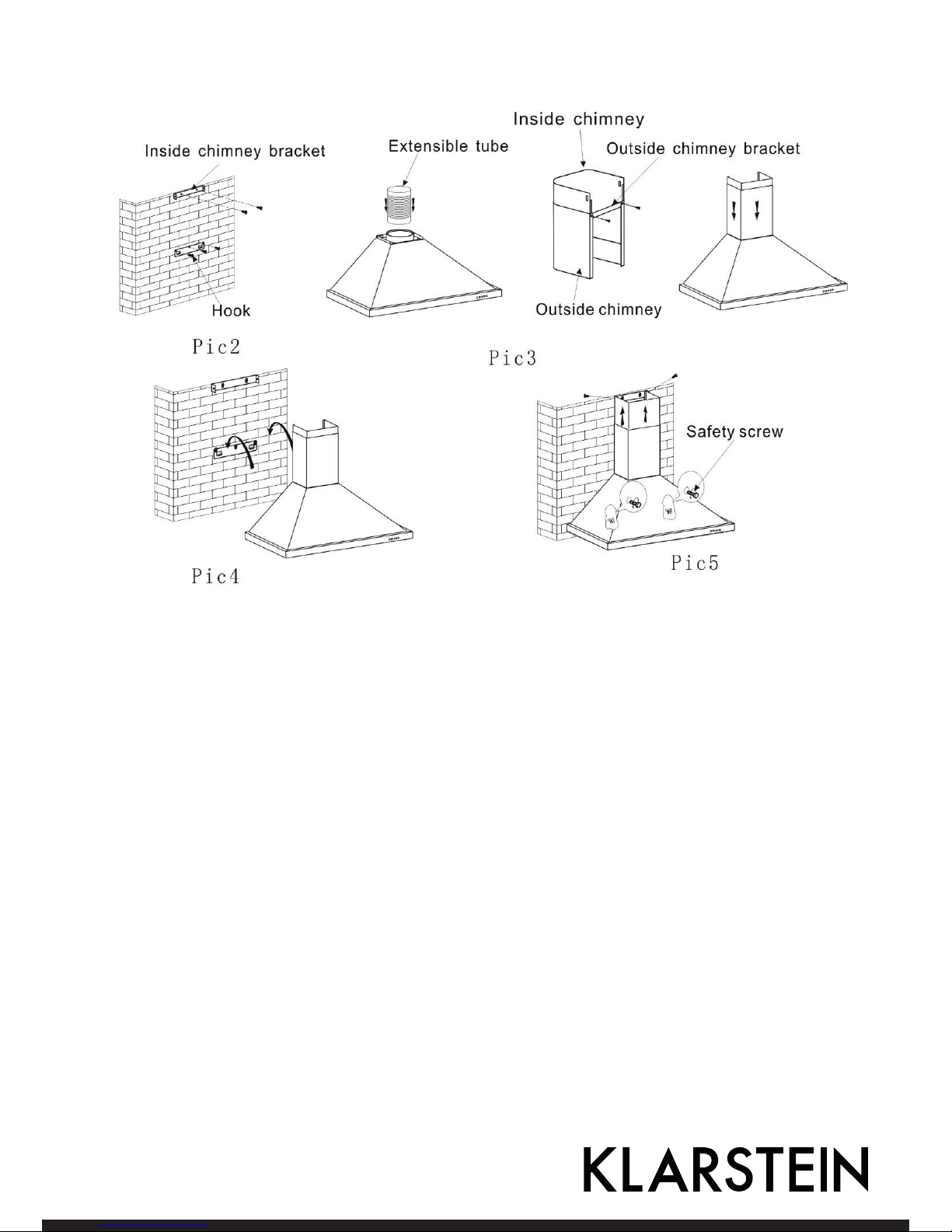

2. Ist die Höhe festgelegt, bringen Sie die Verankerung an der
entsprechenden Stelle an. Dazu müssen Sie zuerst Bohrungen
setzen (Sie benötigen eine Bohrmaschine, passende Bohrer,
Dübel und Schrauben) und anschließend die Verankerung mit
den Schrauben an der Wand befestigen.
3. Nachdem die Verankerung befestigt ist, bringen Sie nach dem
ähnlichen Verfahren die innenliegende Halterung für die Kamin-
verblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen
Abstand (messen Sie bitte den Abstand aus), da die Kaminver-
blendung später an der Klammer befestigt wird. Fixieren Sie bitte
die außenliegende Klammer für die Kaminverblendung an der
Außenseite der Verblendung und überprüfen Sie, ob die innere
Kaminverblendung in der Höhe frei beweglich ist. Als nächstes
installieren Sie die Rohrverbindung und die Kaminverblendung
auf der Haube. Siehe
hierzu Bild 3.
4. Setzen Sie die Haube auf die Verankerung (siehe Bild 4).
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung so ein, dass die Halterungen übereinstimmen
und fixieren Sie diese. Danach können Sie die Haube mit den Sicherheitsschrauben befestigen (siehe Bild
5).
Anmerkung: Bitte beachten Sie, dass die zwei Sicherungskappen sich auf der Rückseite des Gehäuses
befinden.
Bild 1

5
Bild 2
Halterung für die
Kaminverblendung
Bild 3
Bild 4
Rohrverbindung
Sicherheitsschrauben
Außenseite
Haltung für die Außenverblendung
Innenseite
Bild 5
Für das Model mit Glas (10030273)
1. Die Distanz zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss
65-75 cm betragen (siehe Bild 1)
2. Ist die Höhe definiert, bringen Sie die Verankerung an der entsprechenden Stelle an. Dazu
müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine, passende Bohrer, Dübel
und Schrauben) und anschließend die Verankerung mit den Schrauben an der Wand befestigen.
Nachdem die Verankerung fixiert ist, bringen Sie nach dem ähnlichen Verfahren die innenliegende
Halterung für die Kaminverblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen Abstand
(messen Sie bitte den Abstand aus), da die Kaminverblendung später an der Klammer befestigt
wird.
3. Sie die Rohrverbindung und setzen Sie Die Haube auf die Verankerung (siehe Bild 6).
4. Setzen Sie das Glasteil richtig ein und fixieren Sie diese mit den passenden Schrauben. Führen
Sie das Ende der Rohrverbindung ins Freie. Bitte Beachten Sie, dass eine dafür notwendige
Öffnung vorhanden sein muss.
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die Klammern
übereinstimmen und fixieren Sie diese. Danach können Sie die Haube mit den
Sicherheitsschrauben fixieren(siehe Bild 7).
Anmerkung: Bitte beachten Sie, dass die zwei Sicherheitsventile sich auf der Rückseite des Gehäuses
befinden.

6
Bild 2
Halterung für die
Kaminverblendung
Bild 3
Bild 4
Rohrverbindung
Sicherheitsschrauben
Außenseite
Haltung für die
Außenverblen-
dung
Innenseite
Bild 5

7
1. Achten Sie vor der Montage darauf, dass der Bereich sauber ist, um das Einsaugen von Rückständen von
Holzsplittern und Staub zu vermeiden.
2. Die Dunstabzugshaube darf sich keinen Abzug mit einem gasbetriebenen Gerät, einem Ofen oder anderer
zugeführter heißer Abluft teilen.
3. Die Biegung des Abluftrohrs 120° nicht überschreiten. Das Rohr kann parallel zum oder über dem Ausgang
spunkt geführt werden und dann zur Wand geführt werden.
4. Gewährleisten Sie nach der Montage, dass die Abzugshaube waagerecht ist, um die Ansammlung von Fett-
rückständen auf einer bestimmten Seite zu vermeiden.
richtig falsch

8
Für das Model 10031905
1. Die Distanz zwischen der Kochfläche und der un-
tersten Kante der Dunstabzugshaube muss
65-75 cm betragen.
2. Ist die Höhe definiert, bringen Sie die Verankerungs-
chrauben an der entsprechenden Stellen an. Dazu
müssen Sie zuerst Bohrungen für die 8 Löcher setzen (Sie
benötigen eine Bohrmaschine, passende Bohrer, Dübel
und Schrauben). Bringen Sie die Dübel und die Veranke-
rungsschrauben an.
3. Hängen Sie die Dunstabzugshaube ein.
4. Verwenden Sie 2 Schrauben (4x30 mm), um die Sicher-
heitsverriegelungen an der Dunstabzugshaube an der Wand
zu befestigen. (Bild 4)
5. Setzten Sie den Innenkamin in die Halterung des Außenka-
mins. (siehe Bild 5).
6. Setzen Sie den montierten Kamin auf die Dunstabzugshau-
be. Befestigen Sie den Außenkamin mit 2 Schrauben (4x8
mm) an der Dunstabzugshaube. Anschließend befestigen
Sie die Außenkaminhalterung mit 2 Schrauben (4x8 mm)
samt Dübeln an der Wand.
7. Heben Sie den Innenkamin an die Wand. Setzen Sie den
Innenkamin an die Innenkaminhalterung. Verwenden Sie
die Schrauben (4x8 mm). Mit dem Außenkamin gehen Sie
ebenso vor.
Innenkamin
Außenkaminhalterung
Außenkamin

9
Für das Model 10031910
1. Der Abstand zwischen der Kochfläche und der un-
tersten Kante der Dunstabzugshaube muss 65-75
cm betragen (siehe Bild 1)
2. Ist die Höhe definiert, bringen Sie die Veran-
kerung an der entsprechenden Stelle an. Dazu
müssen Sie zuerst Bohrungen setzen (Sie benöti-
gen eine Bohrmaschine, passende Bohrer, Dübel
und Schrauben) und anschließend die Verankerung
mit den Schrauben an der Wand befestigen.
3. Hängen Sie die Dunstabzugshaube auf die Schrau-
ben. (Bild 2)
4. Verwenden Sie 2 Schrauben des Typs S4x30 mm,
um die Sicherheitsverriegelungen der Dunstab-
zugshaube an der Wand zu befestigen. (Bild 3)
Bild 1
Bild 3
Bild 2

10
Bedienung
Bedienfeld für Artikelnummer 10030272, 10031905, 10031910
Nach dem Anschluss an die Stromversorgung leuchtet das Bedienfeld auf. Das Gerät geht in den Standby-
Modus und die Bedienfeld-Beleuchtung erlischt nach 30 Sekunden.
Ein/Aus Ein- und Ausschalten des Ventilators.
Licht Zum Ein- und Ausschalten
Stufe
Es gibt 3 Gebläse-Stufen:
Niedrig (1) - Mittel (2) - Hoch (3). Bei jedem Druck auf die
Taste schaltet der Ventilator um eine Stufe hoch. In der
Anzeige erscheint dann die Stufenzahl (1, 2 oder 3).
Timer
Der Timer ist auf 9 Minuten eingestellt. Drücken Sie
im Betrieb diese Taste, um den Timer für den Motor
einzustellen. In der Anzeige erscheint nacheinander 9,8,
7, 6, bis zur 0. Ohne Eingabe schaltet die Beleuchtung der
Anzeige sich nach 30 Sekunden aus.

11
Bedienfeld für Artikelnummer 10030273, 10030274, 10030275, 10031906
0AUS Schalten Sie mit diesem Knopf die Lüftung aus.
Ventilator
niedrige Stufe
Verwenden Sie die niedrige Stufe zum Durchlüften der Küche. Sie eignet sich
zum Köcheln und Kochen ohne viel Dampf. Erneut drücken, um das Gebläse
auszuschalten.
Ventilator
mittlere Stufe
Die mittlere Stufe ist ideal für das normale Kochen. Erneut drücken, um das
Gebläse auszuschalten.
Ventilator
hohe Stufe
Wählen Sie die hohe Stufe, wenn schwerer Rauch oder Dampf erzeugt wird,
um den höchsten Wirkungsgrad an Abluft zu erreichen. Erneut drücken, um
das Gebläse auszuschalten.
Licht Ein- und Ausschalten der Lampe.

12
Bedienfeld für Artikelnummer 10030276
Nach dem Anschluss an die Stromversorgung leuchtet das Bedienfeld auf. Das Gerät geht in den Standby-
Modus und die Bedienfeld-Beleuchtung erlischt nach 5 Sekunden.
Beim Betätigen der jeweilige Taste leuchtet sie.
Licht Zum Ein- und Ausschalten
Niedrige Stufe Einschalten der niedrigen Stufe. Beim erneuten Drucke-
auf die Taste geht das Gebläse aus.
Mittlere Stufe Einschalten der mittleren Stufe. Beim erneuten Drucke-
auf die Taste geht das Gebläse aus.
Hohe Stufe Einschalten der mittleren Stufe. Beim erneuten Drucke-
auf die Taste geht das Gebläse aus.
Timer Mit dem Drücken der Taste wird der Timer auf 5 Minuten
eingestellt.

13
Reinigung und Wartung
Reinigung des Fettfilters
Das Filtergitter besteht aus rostfreiem Stahl. Verwenden Sie daran keine ätzenden Reinigungsmittel. Die Rein-
haltung des Filters sorgt für den reibungslosen Betrieb. Befolgen Sie die Hinweise unten genau.
Methode 1
Legen Sie das Gitter in klares warmes Wasser (Temperatur 40-50 °C). Ein Reinigungsmittel hinzugeben und
2-3 Minuten einweichen lassen. Ziehen Sie Schutzhandschuhe an und reinigen Sie das gitter mit einer weichen
Bürste. Üben Sie nicht zu viel Druck aus, da das Gitter empfindlich ist, und leicht beschädigt werden kann.
Methode 2
Den Fettfilter bei 60 °C in den Geschirrspüler geben.
Reinigung der Dunstabzugshaube
• Um das Gehäuse lange Zeit vor Veränderungen zu schützen, sollte die Haube mit warmen Wasser und
einem nicht ätzenden Reiniger gereinigt werden.
• Verwenden Sie keine Scheuermittel, da sie das Gehäuse beschädigen.
• Halten Sie Wasser vom Motor und anderen Teilen fern, da dies das Gerät beschädigen könnte.
• Trennen Sie vor der Reinigung die Stromversorgung .
• Der Aktivkohlefilter darf keiner großen Hitze ausgesetzt werden.
• Reißen Sie nicht die fest angebrachte Leiste um den Aktivkohlefilter herum auf.
• Ersetzen Sie den Netzstecker oder das Netzkabel, wenn sie beschädigt sind.

14
Fehlerbehebung
Fehler Grund Lösung
Das Licht brennt, aber der Ventila-
tor läuft nicht.
Das Ventilatorblatt klemmt. Schalten Sie das Gerät aus und
lassen Sie es durch einen qualifi-
zierten Techniker reparieren.
Der Motor ist beschädigt.
Weder Licht noch Ventilator laufen. Die Glühlampe ist durchgebrannt. Tauschen Sie die Glühlampe aus.
Das Netzkabel ist lose. Stecken Sie das Netzkabel ein.
Starke Vibrationen am Gerät.
Ein Ventilatorblatt ist beschädigt. Schalten Sie das Gerät aus und
lassen Sie es durch einen qualifi-
zierten Techniker reparieren.
Der Motor des Ventilators ist nicht
richtig befestigt.
Schalten Sie das Gerät aus und
lassen Sie es durch einen qualifi-
zierten Techniker reparieren.
Das Gerät hängt nicht richtig in der
Halterung.
Nehmen Sie das Gerät ab und
überprüfen Sie es auf einen ein-
wandfreien Zustand.
Schlechte Abzugsleitung Der Abstand zwischen dem Gerät
und der Kochplatte ist zu groß.
Repositionieren Sie den Abstand
auf 65-75 cm.
Einsetzen des Aktivkohlfilters
Nehmen Sie den Fettfilter heraus.
Die Kohlfilter befinden sich an beiden Enden des Motors. Drehen Sie die Kohlefilter entegen dem Uhrzeiger-
sinn, bis sie abgedreht sind.
Die Aktivkohlfilter sollten alle 3-6 Monate herausgenommen werden und immer, wenn sie beschädigt sind.
öffnen
schließen

15
Hinweise zur Entsorgung
Konformitätserklärung
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt,
gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten
Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen
Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor mögli-
chen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstof-
fen zu verringern.
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2009/125/EG (EVPG)
-Verordnung (EU) Nr. 66/2014
2010/30/EU (Energieeffizienzkennzeichnung)
-Verordnung (EU) Nr. 65/2014
2011/65/EU (RoHS)

16
Contents
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the follow-
ing hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and
cautions mentioned in the operation and installation instructions are not covered by our warranty and any
liability.
Safety Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . 27
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 29
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 29

17
Safety Instructions
• These instructions are for your safety. Please read through them thoroughly prior to installation and
retain them for future reference.
Children in the household
• Young children should be kept away. Care should be taken to avoid touching the appliance.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children
unless they are older than 8 and supervised.
• Keep the appliance and its cord out of reach of children less than 8 years.
General
• The appliance is for domestic use only.
• Accessible parts may become hot during use.
• Do not flame under the range hood.
• Regularly check the power plug and power cord for damage. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
• Make sure that the power cord is not caught under or in the appliance and avoid damage to the power
cable.
• Do not install the appliance outdoors in a damp place or in an area which may be prone to water leaks
such as under or near a sink unit. In the event of a water leak allow the machine to dry naturally.
Cleaning
• Do not use flammable sprays in close vicinity to the appliance.
• Please dispose of the packing material carefully.
• We also recommend that great care be taken during use and cleaning. Read the cleaning and
maintenance sections for this appliance carefully.
• A steam cleaner is not to be used.
Installation
• All installation work must be carried out by a competent person or qualified electrician.
• This appliance must be installed correctly by a suitably qualified person, strictly following the
manufacturer’s instructions.
• Means for disconnection must be incorporated in the fixed wiring in accordance with the wiring rules.
An all-pole disconnection switch having a contact separation of at least 3 mm in all poles should be
connected in fixed wiring
• Consult local regulations regarding fumes outlets. Do not connect the hood to a fume, ventilation or hot
air duct. Confirm that room ventilation is appropriate with the local authorities. Make sure the maximum
air extraction flow rate for the appliances in the room does not exceed 4 Pa (0.04 mbar). The room must
have adequate ventilation if an extractor hood is used simultaneously with appliances that run on gas or
other fuels. The air must not be discharged into a flue that is used for exhausting fumes from appliances

18
Installation
burning gas or other fuels. Regulations regarding air extraction must be complied with.
• Before connecting the hood: switch off the electricity supply and check that the supplied voltage and
frequency coincide with that indicated on the appliance nameplate.
• The hood may stop working during an electrostatic discharge (e.g. lightning). This involves no risk of
damage. Switch off the electricity supply to the hood and reconnect after one minute.
• Do not use the hood if it shows signs of damage or imperfection. Contact customer services.
Models without glass (10030272)
1. The cooker hood should be placed at a distance of 65-75cm (26-30inch) from the cooking surface for the
best effect. See Pic 1.
2. Install the hook on a suitable place once the installation height is
fixed, and keep it in line. The fixed position of the inside chimney
bracket is the place of chimney.
3. Fix the outside chimney bracket on the outside chimney, and
be sure that the inside chimney can be adjusted the height in it
freely as well as fixing the extensible pipe. Afterwards, install the
extensible pipe and chimney on the cooker hood. See Pic 3.
4. Put the cooker hood on the hook. See Pic 4.
5. Adjust the height of the inside chimney to the position of the
inside chimney bracket and fix on it by screw,after ajusting the
position,fix the body with safety screw. See Pic 5.
Note: The two safety vents are positioned on the back casing, with di-
ameter of 6mm.

19
For models with glass (10030273)
1. The cooker hood should be placed at a distance of 65-75cm (26-30inch) from the cooking surface for the
best effect. See Pic 1.
2. Install the hook on a suitable place once the installation height is fixed, and keep it in line. The fixed position
of the inside chimney bracket is the place of chimney.
3. Fix the extensible pipe according to the lead direction and way, and then put the cooker hood on the hook.
See pic 3.
4. Put the glass according to the lead direction and way on the cooker hood, and then use the screws to fix the
glass, also lead the extensible pipe outside of the room, meanwhile adjust the height of the inside chimney
to the position of the inside chimney bracket and fix on it by screw , here should be sure the inside chimney
can be flexed freely. See Pic 4.
5. Put the two chimneys together onto the cooker hood body, meanwhile adjust the height of the inside chim-
ney into the suitable height, and fix the inside chimney to the inside chimney bracket by screw. Finally, fix
the body with safety screw. See Pic 5.
Note: The two safety vents are positioned on the back casing, with diameter of 6mm.

20
