Klarstein 10032486 User manual

10032486 10032487
Dunstabzugshaube
Cooker Hood
Campana extractora
Hotte aspirante
Cappa aspirante

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Geräteübersicht7
Installationszubehör8
Abmessungen und Abstände9
Installation11
Anbringen des Dunstabzugs14
Bedienfeld und Tastenfunktionen15
Reinigung und Pege16
Fehlersuche und Fehlerbehebung18
Hinweise zur Entsorgung20
TECHNISCHE DATEN
Artikelnummer 10032486, 10032487
Stromversorgung 220-240 V ~ 50/60 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)
English 21
Español 39
Français 57
Italiano 75

4
DE
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung vor der Installation und Inbetriebnahme des
Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf.
Hinweis: Die Bedienungsanleitung bezieht sich auf mehrere Ausführungen
der Dunstabzugshaube. Dementsprechend kann es vorkommen, dass einige
Beschreibungen und individuelle Merkmale nicht auf die von Ihnen gekaufte
Dunstabzugshaube zutreffen.
Installation
• Der Hersteller kann nicht für Schäden haftbar gemacht werden, die durch inkorrekte
oder unzureichende Installation des Geräts entstehen.
• Der Mindestabstand bezieht sich auf den Abstand zwischen der Auageäche
eines Herdes und dem niedrigsten Punkt der Dunstabzugshaube (wenn die
Dunstabzugshaube über einem Gasherd montiert wird, sollte der Mindestabstand
65 cm betragen. Berücksichtigen Sie, dass die Bedienungsanleitung des Gasherds
einen größeren Mindestabstand erfordern kann, welcher, wenn dies der Fall
sein sollte, zwingend eingehalten werden muss. Der Abstand von 65 cm kann
verringert werden für: nicht brennbare Bestandteile der Dunstabzugshaube,
und Niederspannungsteilen, wenn diese, sollten Sie deformiert werden, keine
spannungsführenden Teile freilegen.
• Stellen Sie sicher, dass die Nennspannung mit der auf dem Typenschild des Geräts
angegebenen Spannung übereinstimmt.
• Stellen Sie bei Geräten der Klasse I sicher, dass die Stromleitungen im Haus
adäquat geerdet wurden.
• Verbinden Sie die Abziehvorrichtung über ein Rohr, welches einen
Mindestdurchmesser von 120mm hat, mit dem Abzugsschacht. Der Abzugsweg
muss so kurz wie möglich sein.
• Die Luft darf nicht in einen Abzug gelangen, über welchen Rauch von Gas oder
Benzin verbrennenden Geräten abgeleitet wird.
• Wenn die Abziehvorrichtung in Verbindung mit nicht elektrischen Geräten
(z.B. Geräten die Gas verbrennen) verwendet wird, muss eine ausreichende
Raumbelüftung garantiert werden, um den Rückuss der Abluft zu verhindern. Die
Küche muss eine direkte Frischluftöffnung haben, um den Zugang von sauberer
Luft zu gewährleisten. Wenn Die Dunstabzugshaube in Verbindung mit Geräten,
welche keine elektrische, sondern eine andere Form der Energieversorgung haben,
genutzt wird, darf der Unterdruck im Raum 0,04 mbar nicht übersteigen, um zu
gewährleisten, das Dämpfe nicht über die Dunstabzugshaube zurück in den Raum
gesogen werden.
• Wenn das Netzstromkabel beschädigt wird, muss es vom Hersteller, dem
Kundendienst oder einer anderen hierfür qualizierten Person ersetzt werden.
• Gesetzliche Verordnungen und Regelungen in Bezug auf die Abluftabgabe müssen
eingehalten werden.

5
DE
Verwendung
• Die Dunstabzugshaube ist ausschließlich für den Haushaltsgebrauch geeignet und
darf niemals in einem kommerziellen Anwendungsbereich betrieben werden.
• Verwenden Sie die Dunstabzugshaube nur für den dafür vorgesehenen
Verwendungszweck.
• Achten Sie darauf, dass sich unter der Dunstabzugshaube keine hohen Flammen
bilden und  ambieren Sie kein Essen unter der Dunstabzugshaube, während diese
in Verwendung ist. Brandgefahr!
• Fritteusen müssen bei der Verwendung permanent überwacht werden: überhitztes
Öl kann zu brennen beginnen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
physischen, sensorischen und mentalen Fähigkeiten oder mangelnder Erfahrung
und Wissen verwendet werden, wenn diese von einer für sie verantwortlichen
Person zur sicheren Verwendung des Geräts angeleitet und unterwiesen wurden
und die damit verbundenen Risiken verstehen und begreifen.
• Das Gerät ist kein Spielzeug. Kinder sollten das Gerät nur unter Aufsicht reinigen
und warten.
VORSICHT
Verbrennungsgefahr! Während des Kochens können die zugänglichen
Teile des Geräts sehr heiß werden. Passen Sie auf, dass Sie sich nicht
daran verbrennen.
Wartung
• Reinigen Sie die Dunstabzugshaube und den Filter, gemäß der
Bedienungsanleitung, regelmäßig.
• Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker aus der Steckdose,
bevor Sie das Gerät Reinigen oder Warten.
• Reinigen oder ersetzen Sie die Filter nach einer gewissen Zeit (ansonsten besteht
Brandgefahr).
• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen
Reinigungsmittel.
• Das Gerät ist für maximal 4 Herdplatten ausgelegt.

6
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende
Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein
Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den
benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.
Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

7
DE
GERÄTEÜBERSICHT
Nr. Stk. Gerätekomponenten
1 1 Gerätekorpus, inklusive:
Bedienelementen, Licht, Gebläse, Filter
2.1 1 Untere Abdeckung
2.2 1 Obere Abdeckung (optional)
31Bund (optional)
4 1 Abluftrohr
52Aktivkohlelter (optional)
Hinweis: Das optionale Zubehör ist nicht im Lieferumfang enthalten.

8
DE

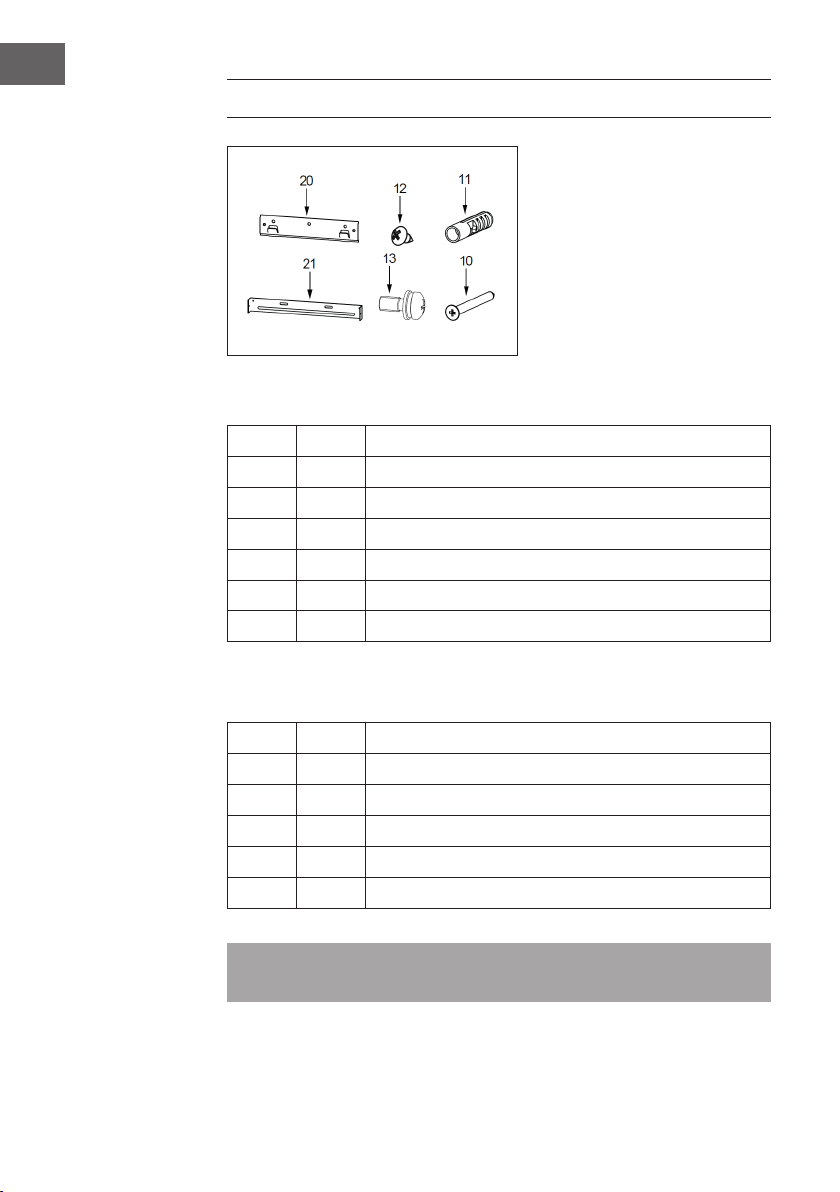

INSTALLATIONSZUBEHÖR
Standard-Installationszubehör
Nr. Stk. Teil
10 5 Schrauben 5 x 50
11 5Dübel
12 4Schrauben 4,2 x 9,5
13 2Schrauben 5 x 12
20 1 Befestigungswinkel Abzugshaube
21 1Befestigungswinkel Abdeckung (optional)
Optionales Installationszubehör (nicht im Lieferumfang enthalten)
Nr. Stk. Teil
10 7Schrauben 5 x 50
11 7 Dübel
12 6Schrauben 4,2 x 9,5
20 1 Befestigungswinkel Abzugshaube
21 1Befestigungswinkel Abdeckung (optional)
Hinweis: Falls Sie die Installationskomponenten aus diese Tabelle auswählen, richten
Sie sich nach der Angabe „Lösung 2“ im Installationsdiagramm.

9
DE
ABMESSUNGEN UND ABSTÄNDE
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

10
DE
Maße
Option Abzug A B
1 400+0 690 /
2 400+300 690 730-970
3400+390 690 730-1060
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

11
DE
INSTALLATION
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
Markierungslinien
Ziehen Sie als ersten Schritt zunächst folgende Linien:
• Eine senkrechte Referenzlinie zur Decke oder zu der oberen Begrenzung,
im Zentrum der Stelle, an der die Dunstabzugshaube angebracht werden soll.
(A) Eine horizontale Linie A, 980–1080 mm oberhalb der Kochäche.
(B) Eine horizontale Linie B, Xmm über der horizontalen Linie A.
(C) Eine horizontale Linie C, 261 mm oberhalb der horizontalen Linie A (gilt nur für
„Lösung 2“).
Option Abzug X
1 400+0 /
2 400+300 390-620
3400+390 390-710
Referenzlinie
(Lösung 2)

12
DE

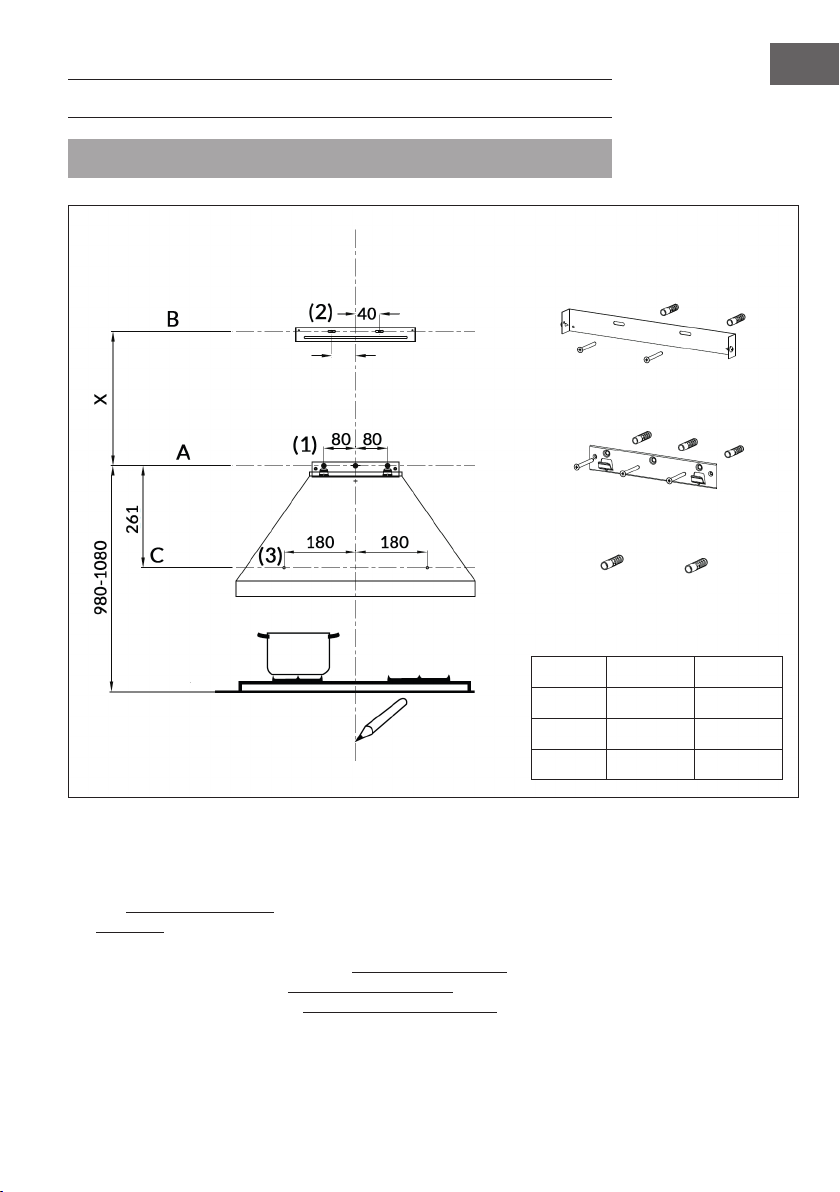

Markierungspunkte
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
(1) Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm rechts von der
vertikalen Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der
Referenzlinie und auf der Referenzlinie selbst. Am Ende sollten Sie 3 Punkte haben,
die sich auf derselben Höhe benden.
(2) Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 40 mm rechts von der
Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der Referenzlinie
und stellen Sie sicher, dass sich die beiden Punkte auf einer Höhe benden.
(3) Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 180 mm rechts von der
vertikalen Referenzlinie (Lösung 2). Wiederholen Sie diesen Schritt auf der anderen
Seite der Referenzlinie und stellen Sie sicher, dass sich die beiden Punkte auf einer
Höhe benden.
Option Abzug X
1 400+0 /
2 400+300 390-620
3400+390 390-710
(Lösung 2)

13
DE
Fixierung der Winkel (optional)
• Bohren Sie mit einem 10 mm-Bohrer in die Markierungspunkte (1), (2) und (3)
(Lösung 2).
• Stecken Sie die Dübel in die Bohrlöcher (1), (2), (3) (Lösung 2).
• Fixieren Sie die Winkel mit 3 Schrauben (5x50) an der horizontalen Linie A.
• Fixieren Sie die Abdeckungswinkel mit 2 Schrauben (5x50) an der horizontalen
Linie B.
Einhaken des Gerätekorpus
• Haken Sie den Gerätekorpus an dem Befestigungswinkel ein.
• Richten Sie den Gerätekorpus aus.
• Fixieren Sie den Gerätekorpus mit 2 Schrauben (M5x12) an dem
Befestigungswinkel, um ein versehentliches herunterrutschen des Gerätekorpus zu
verhindern.
• Nehmen Sie den Filter aus dem inneren des Gerätekorpus und drehen Sie an
Markierungspunkt (3) die Schrauben in die Dübel (Lösung 2).
Richtig Falsch

14
DE
Verbindung mit dem Abluftsystem
Verbinden Sie die Dunstabzugshaube bei der Installation mit dem Dunstabzug.
Verwenden Sie hierfür entweder ein exibles oder ein starres Rohr mit einem Durchmesser
von 150 mm oder 120 mm. Welches Rohr Sie wählen bleibt Ihnen überlassen.
• Wenn Sie eineɸ120 mm-Abluftverbindung wählen, fügen Sie zusätzlich den Bund
am Auslass des Gerätekorpus an.
• Fixieren Sie das Abluftrohr an der richtigen Stelle und xieren Sie dieses mit einer
ausreichenden Anzahl an Rohrklemmen (nicht im Lieferumfang enthalten).
• Entnehmen Sie gegebenenfalls darin bendliche Kohlelter.
ANBRINGEN DES DUNSTABZUGS
Der Dunstabzug kann nur in Kombination mit einer Dunstabzugshaube angebracht
werden.
Untere Abdeckung
• Fixieren Sie die untere Abdeckung mit 2 Schrauben (4,2x9,5) am
Gerätekorpus.
2 Schrauben
(4,2x9,5)

15
DE
Obere Abdeckung
• Fixieren Sie die obere Abdeckung mit 2 Schrauben (4,2x9,5) an dem
Befestigungswinkel.
BEDIENFELD UND TASTENFUNKTIONEN
Bedienfeld
Tastenfunktionen
Ein-/Aus: Drücken Sie zum Ein- und Ausschalten diese Taste.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
langsamer Geschwindigkeit.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
mittlerer Geschwindigkeit.
Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
hoher Geschwindigkeit.
Licht an/aus: Drücken Sie diese Taste einmal zum Licht einschalten. Drücken
Sie sie zum Ausschalten erneut.

16
DE
REINIGUNG UND PFLEGE

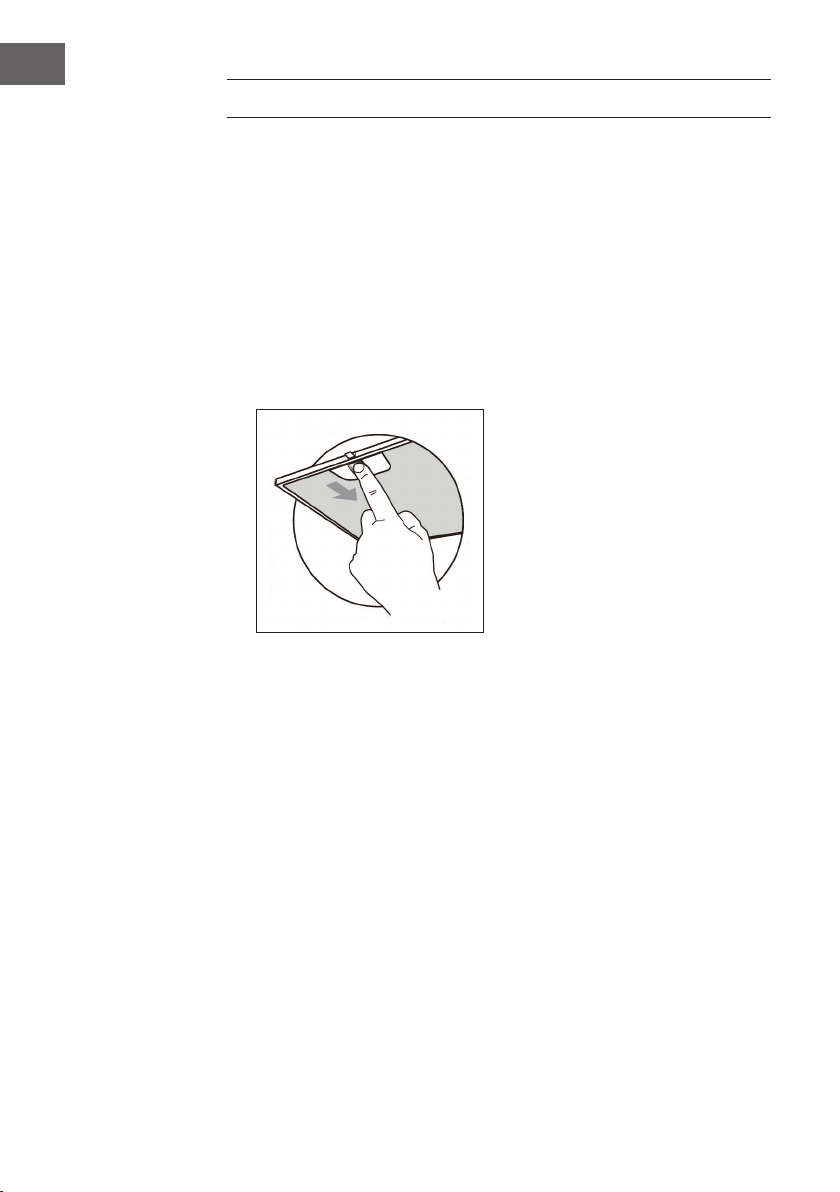

Reinigung der Fettltern
• Die Filter müssen, abhängig von der Verwendungshäugkeit, mindestens alle 2
Monate gereinigt werden. Die Filter sind spülmaschinengeeignet.
• Entnehmen Sie die Filter, indem Sie diese gegen die Rückseite der
Dunstabzugshaube drücken und gleichzeitig nach unten ziehen.
• Vermeiden Sie ein Verbiegen der Filter während der Reinigung. Vergewissern Sie
sich vor dem Wiedereinsetzen, dass die Filter vollständig getrocknet sind (die Farbe
der Filteroberäche kann sich im Laufe der Zeit verändern. Dies hat allerdings
keinen Einuss auf die Efzienz des Filters).
• Achten Sie darauf, dass Sie den Filter nach der Reinigung wieder korrekt, mit dem
Griff nach unten, einsetzen.
Aktivkohlelter (Umluftversion)
Diese Filter können nicht abgewaschen und wiederverwendet werden. Aktivkohlelter
müssen, je nach Verwendungshäugkeit, mindestens alle 4 Monate gewechselt werden.

17
DE

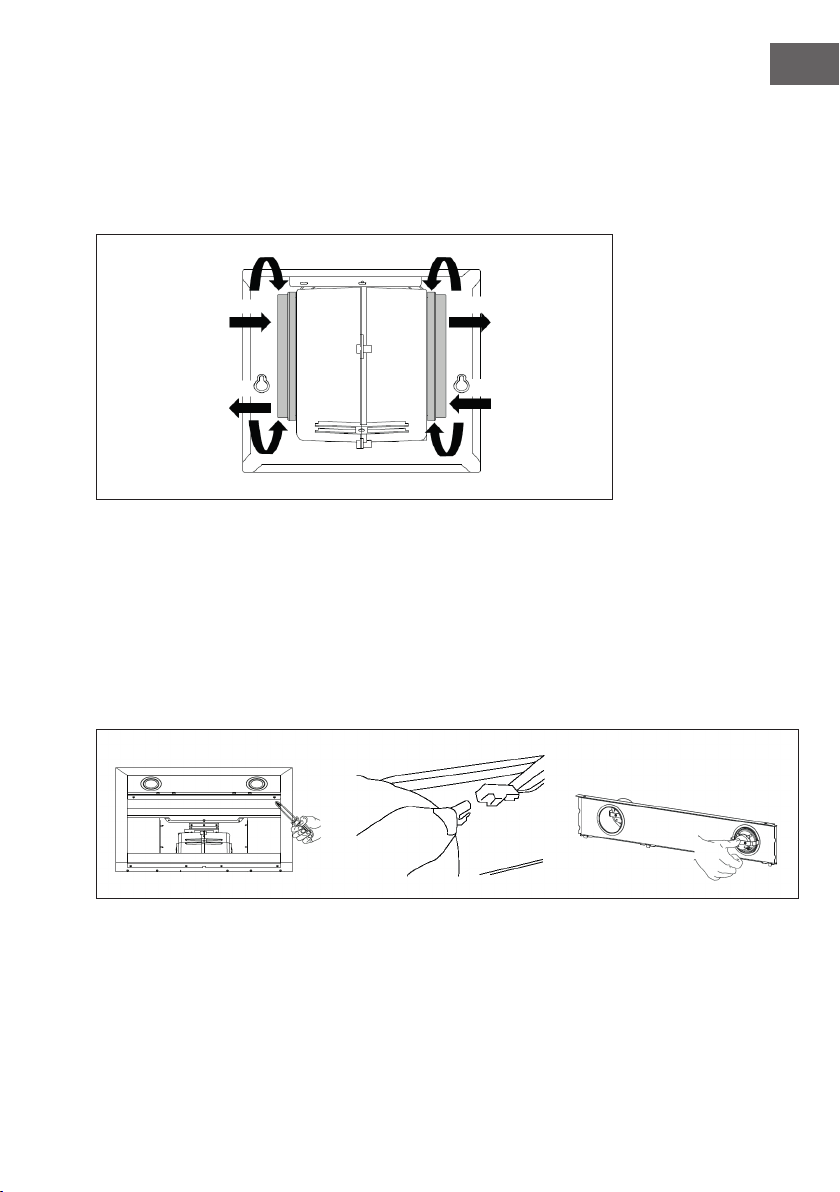

Austausch der Aktivkohlelter:
1 Entnehmen Sie den metallenen Fettlter.
2 Entnehmen Sie die verschmutzten Aktivkohlelter.
3 Setzen Sie die neuen Aktivkohlelter ein.
4 Setzen Sie den metallenen Fettlter wieder ein.
Ersetzen der Beleuchtung
1 Entnehmen Sie den Fettlter und entfernen Sie vorsichtig die beiden Schrauben der
vorderen Abdeckung (ein Kreuzschraubenschlüssel ist zum Entfernen der Schrauben
erforderlich).
2 Trennen Sie die Verbindung zwischen Klemme und LED-Licht.
3 Drücken Sie das LED-Licht gegen die Rückseite der Dunstabzugshaube und nehmen
Sie es heraus.
4 Ersetzen Sie die Lampe durch eine im Handel erhältliche LED-Lampe (max. 1,5 W).
Befestigen:
1. Einsetzen
2. Nach vorne
drückern
Entfernen:
1. Nach vorne
ziehen
2. Abnehmen
Entfernen:
1. Nach vorne
ziehen
2. Abnehmen
Befestigen:
1. Einsetzen
2. Nach vorne
drückern

18
DE

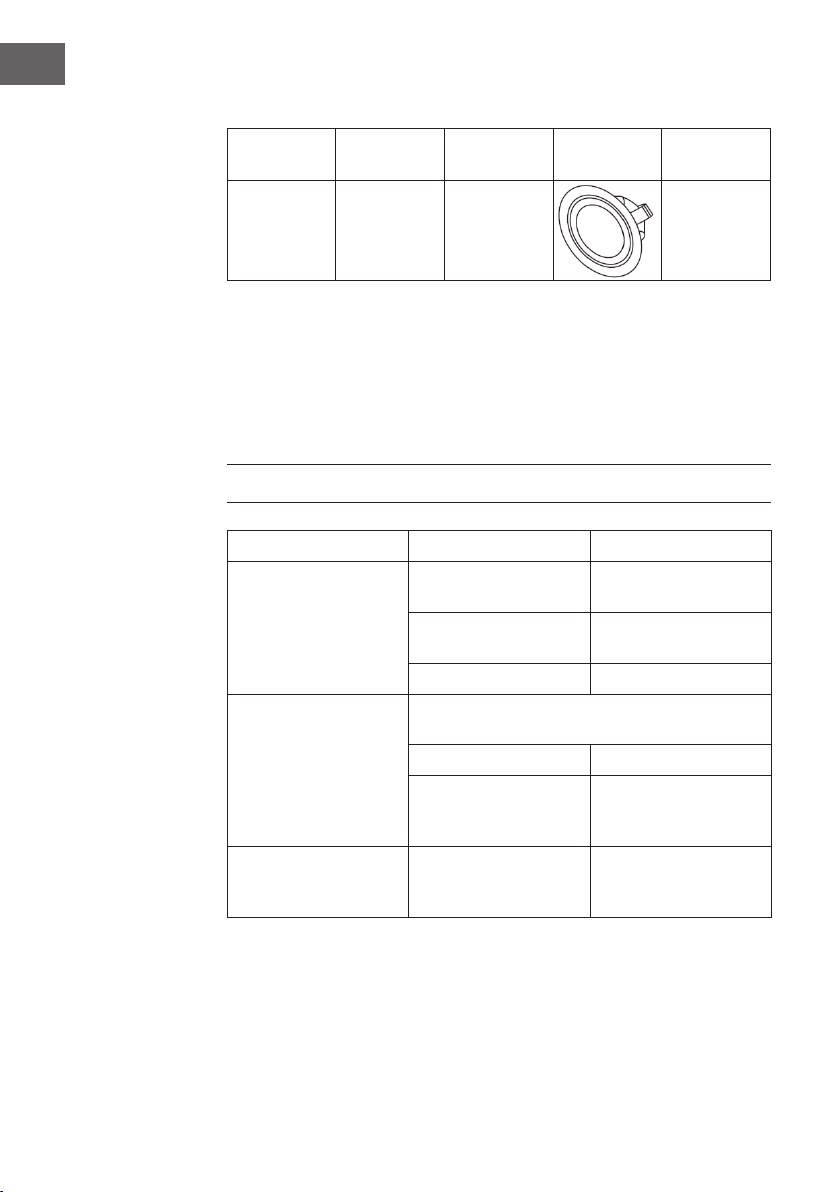

Ersatzlicht
Ø Leistung Spannung Bild ILCOS D
code
70 mm 1,5 W DC 12 V DSR-
1.5-S-70
Wiedereinsetzen des LED-Lichtmoduls
1 Drücken Sie das LED-Licht in die Front der vorderen Abdeckung und xieren Sie
dieses dort.
2 Verbinden Sie die Klemme mit dem LED-Licht.
3 Drehen Sie vorsichtig die beiden Schrauben der vorderen Abdeckung wieder fest.
Setzen Sie den Fettlter wieder ein.
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Flügelblätter sind
blockiert.
Überprüfen Sie die
Flügelblätter.
Der Kondensator ist
beschädigt.
Ersetzen Sie den
Kondensator.
Der Motor ist beschädigt. Ersetzen Sie den Motor.
Licht und Motor
funktionieren nicht
Überprüfen Sie, abgesehen von dem oben erwähnten,
folgendes:
Licht beschädigt. Ersetzen Sie das Licht.
Stromkabel lose. Verbinden Sie die
elektrischen Anschlüsse
gemäß dem Schaltbild.
Öl tritt aus Luftein- und -auslass sind
nicht richtig versiegelt.
Nehmen Sie den Auslass
herunter und versiegeln
Sie diesen mit Kleber.

19
DE
Problem Ursache Lösung
Vibration Die Flügelblätter können,
wenn Sie blockiert sind,
Vibrationen verursachen.
Ersetzen Sie die
Flügelblätter.
Der Motor ist nicht richtig
befestigt.
Befestigen Sie den Motor
richtig.
Die Dunstabzugshaube ist
nicht richtig befestigt.
Befestigen Sie die
Dunstabzugshaube richtig.
Unzureichende
Luftabsaugung
Die Entfernung zwischen
Kochäche und
Dunstabzugshaube ist zu
groß.
Passen Sie den Abstand
an.
Zu viel Luftzug durch
geöffnete Türen oder
Fenster.
Wählen Sie einen neuen
Installationsort oder
schließen Sie Türen/
Fenster.
Das Gerät neigt sich nach
vorne
Die Fixierschrauben
wurden nicht fest genug
angezogen.
Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.
Die Halterungsschrauben
wurden nicht fest genug
angezogen.
Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.

20
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
