Klein Tools MM325 User manual

INSTRUCTION MANUAL
ENGLISH
600V
10A
2M
Ω
• LEAD ALERT
PROTECTION
• DATA HOLD
• AUDIBLE
CONTINUITY
• BATTERY TEST
• DIODE TEST
• AUTO
POWER-OFF
FRANÇAIS p. 25
ESPAÑOL pág. 13
Manual-Ranging
Digital Multimeter
5000573
MM325
CAT III
600V
2m

2
GENERAL SPECIFICATIONS
Klein Tools MM325 is a manual-ranging multimeter that measures
AC/DC voltage, DC current, and resistance. It can also test batteries,
diodes, and continuity.
• Environment: Indoors. DO NOT expose to moisture, rain, or snow.
• Operating Altitude: 6562 ft. (2000m)
• Relative Humidity: <80% non-condensing
• Operating Temp: 32° to 104°F (0° to 40°C)
• Storage Temp: 14° to 140°F (-10° to 60°C)
• Accuracy: Values stated at 65° to 83°F (18° to 28°C)
• Temp Coefcient: 0.1 x (Quoted Accuracy) per °C above 28°C
or below 18°C, corrections are required when ambient working
temp is outside of Accuracy Temp range
• Dimensions: 6.41" × 3.13" × 1.83" (162.7 × 79.4 × 46.6 mm)
• Weight: 8.8 oz. (250 g)
• Calibration: Accurate for one year
• Standards: IEC EN 61010-1, 61010-2-030, 61010-2-033.
IEC EN 61326-1, 61326-2-2.
Conforms to UL STD.61010-1, 61010-2-030, 61010-2-033.
Certified to CSA STD.C22.2 NO. 61010-1, 61010-2-030,
61010-2-033.
• Pollution degree: 2
• Accuracy: ± (% of reading + # of least significant digits)
• Drop Protection: 6.6 ft. (2m)
• Safety Rating: CAT III 600V, Class 2, Double insulation
CAT III: Measurement category III is applicable to test and
measuring circuits connected to the distribution part of the
building’s low-voltage MAINS installation.
Specifications subject to change.
ENGLISH

3
ELECTRICAL SPECIFICATIONS
Function Range Resolution Accuracy
DC Voltage
(V DC)
200.0mV 0.1mV
±(0.5% + 3 digits)2000mV 1mV
20.00V 0.01V
200.0V 0.1V ±(0.8% + 3 digits)
600V 1V
AC Voltage
(V AC)
50 to 60Hz
200.0V 0.1V ±(1.0% + 3 digits)
600V 1V ±(1.2% + 5 digits)
DC Current
(A DC)
200.0μA 0.1μA
±(1.0% + 5 digits)20.00mA 10μA
200.0mA 100μA
10.00A 10mA ±(2.0% + 5 digits)
Resistance
200.0Ω 0.1Ω
±(0.8% + 3 digits)
2000Ω 1Ω
20.00kΩ 0.01kΩ
200.0kΩ 0.1kΩ
2000kΩ 1kΩ ±(1.0% + 3 digits)
Battery Test 9V 10mV ±(1.0% + 2 digits)
1.5V 1mV
• Diode Test: Approx. 1.0mA, open circuit voltage 2.0V DC
• Continuity Check: Audible signal <50Ω
• Battery Test: 9V (approx. 20mA, 450Ω load);
1.5V (approx. 15mA, 100Ω load)
• Sampling Frequency: 2 samples per second
• Overload: "OL" indicated on display, overload protection
600V RMS in all settings
• Polarity: "-" on display indicates negative polarity
• Display: 3 ½ digit, 2000 Count LCD

4
WARNINGS
To ensure safe operation and service of the meter, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.
• Before each use verify meter operation by measuring a known
voltage or current.
• Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.
• Do not use the meter during electrical storms or in wet weather.
• Do not use the meter or test leads if they appear to be damaged.
• Use only with CAT III or CAT IV rated test leads.
• Probe assemblies to be used for MAINS measurements should
meet EN61010-031 standard, rated CATIII 600V, 10A or better.
• Ensure meter leads are fully seated, and keep fingers away
from the metal probe contacts when making measurements.
• Do not open the meter to replace batteries while the probes
are connected.
• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.
• To avoid false readings that can lead to electrical shock,
replace batteries when a low battery indicator appears.
• Do not attempt to measure resistance or continuity on a live
circuit.
• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.

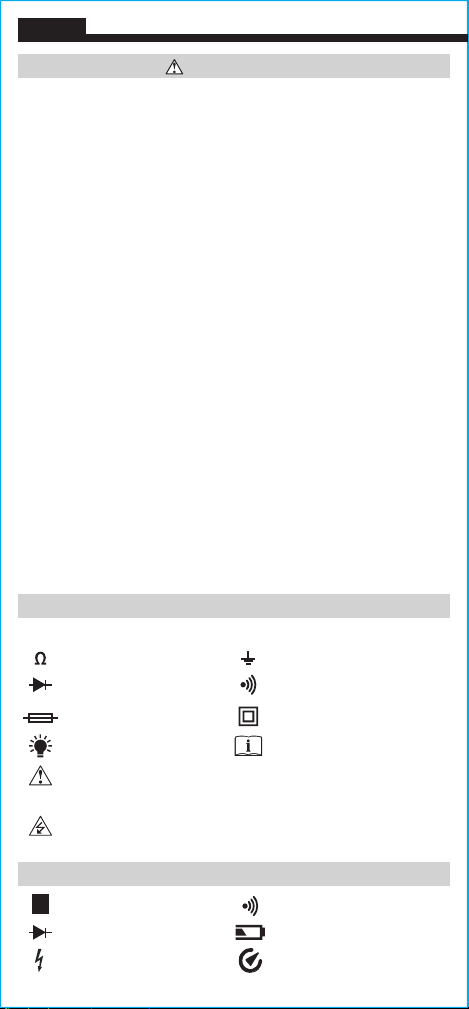

SYMBOLS ON METER
AC
Alternating Current
DC
Direct Current
Resistance (in Ohms) Ground
Diode Audible Continuity
Fuse (with rating below symbol) Double Insulated Class II
Backlight Read Instructions
Warning or Caution: To ensure safe operation and service of this
meter, follow all warnings and instructions detailed in this manual.
Risk of Electrical Shock: Improper use of this meter can lead to risk
of electrical shock. Follow all warnings and instructions detailed in
this manual.
SYMBOLS ON LCD
H
Data Hold Audible Continuity
Diode Low Battery
Hazardous Voltage Auto Power-Off
ENGLISH

5
FEATURE DETAILS
1
6
2
7
1. 2000 count LCD display
2. Function selector switch
3. "10A" jack
4. "COM" jack
5. "VΩ" jack
6. "HOLD" (Data Hold) button
7. Backlight button
8. Lead Alert LEDs
NOTE: There are no user-serviceable parts inside meter.
3 54
8

6
ENGLISH
OPERATING INSTRUCTIONS
CONNECTING TEST LEADS
Do not test if leads are improperly seated. Results could cause
intermittent display readings. To ensure proper connection, firmly
press leads into the input jack completely.
INCORRECT
CORRECT
FUNCTION BUTTONS
ON/OFF
Power-ON: Rotate the Function Selector switch
2
from the OFF
setting to any measurement setting.
Power-OFF: Rotate the Function Selector switch
2
to the OFF setting.
Auto Power-OFF: By default, the meter will automatically Power-
OFF after 15 minutes of inactivity. Reactivate meter by pressing any
button. To deactivate the automatic Power OFF feature, power the
meter ON with the "HOLD" button
6
depressed. When automatic
Power OFF is deactivated, the Auto Power-OFF symbol will not
be visible in the display.
HOLD (DATA HOLD)
Press the "HOLD" button
6
to hold the measurement on the display.
Press again to release the display and return to live measuring.
BACKLIGHT
Press and hold the Backlight button
7
for more than one second
to turn the backlight on or off. Backlight automatically turns off
after approximately 3 minutes.
LEAD ALERT LEDs
When the Function Selector switch
2
is rotated to a measurement
setting, the Lead Alert LEDs
8
will illuminate green to ensure that
the test leads are inserted into the appropriate jacks. The lights will
automatically turn off after 2 minutes. To disable the Lead Alert LEDs
8
, power the meter ON while holding the Backlight button
7
.
NOTE: Lead Alert function will reactivate by default when the meter
powers OFF or when the Function Selector switch is rotated.

7
OPERATING INSTRUCTIONS
TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS
Ensure the test lead shield is pressed firmly in place. Failure to use
the CAT III / CAT IV shield increases arc-flash risk.
TESTING IN CAT II MEASUREMENT LOCATIONS
CAT III / CAT IV shields may be removed for CAT II locations. This
will allow testing on recessed conductors such as standard wall
outlets. Take care not to lose the shields.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
AC VOLTAGE (LESS THAN 600V)
1. Insert RED test lead into VΩ jack
5
, and BLACK test lead into
COM jack
4
, and rotate Function Selector Switch
2
to the
highest V AC ( ) setting (600V).
2. Measure voltage and rotate the Function Selector Switch
to successively lower V AC ( ) settings to obtain higher
resolution measurements.
NOTE: The hazardous voltage indicator will appear for voltages >30V.
NOTE: Do not attempt to measure more than 600V or 200mA.
Red leadBlack lead

8
DC CURRENT 200mA to 10A
1. For DC currents more than 200mA and less than 10A, insert
RED test lead into 10A jack
3
, and BLACK test lead into COM
jack
4
, and rotate Function Selector Switch
2
to the
10A DC setting.
DC VOLTAGE (LESS THAN 600V)
1. Insert RED test lead into VΩ jack
5
, and BLACK test lead into
COM jack
4
, and rotate Function Selector Switch
2
to the
highest V DC ( ) setting (600V).
2. Measure voltage and rotate the Function Selector Switch
to successively lower V DC ( ) settings to obtain higher
resolution measurements.
NOTE: When in a voltage setting and the test leads are open,
readings of order mV may appear on the display. This is noise and
is normal. By touching the test leads together to close the circuit
the meter will measure zero volts.
NOTE: The hazardous voltage indicator will appear for voltages >30V.
NOTE: Do not attempt to measure more than 600V or 200mA.
Red lead Black lead
Red leadBlack lead
ENGLISH

9
OPERATING INSTRUCTIONS
DC CURRENT LESS THAN 200mA
1. For mA DC currents less than 200mA, insert RED test lead into VΩ
jack
5
, and BLACK test lead into COM jack
4
, and rotate Function
Selector Switch
2
to the highest mA DC setting (200mA).
2. To measure current: Remove power from circuit, open circuit at
measurement point, connect meter in-series in the circuit using
the test leads, and apply power to circuit.
NOTE: If measuring mA, the Function Selector Switch
2
may
be rotated to successively lower mA DC settings to obtain higher
resolution measurements.
Red leadBlack lead
Do not attempt to measure more than 10A.
When measuring currents greater than 6A, a measurement
time of 30 seconds followed by 10 minutes of recovery time
is recommended.
RESISTANCE MEASUREMENTS
1. Insert RED test lead into VΩ jack
5
, and BLACK test lead into
COM jack
4
, and rotate Function Selector Switch
2
to the
highest Ω setting (2MΩ).
2. Remove power from circuit.
3. Measure resistance by connecting test leads to circuit and
rotating the Function Selector Switch
2
to successively
lower Ω settings to obtain higher resolution measurements.
NOTE: When in a Resistance setting and the test leads are open
(not connected across a resistor), or when a failed resistor is under
test, the display will indicate O.L. This is normal.
DO NOT attempt to measure resistance on a live circuit.
Red leadBlack lead

10
ENGLISH
DIODE TEST
1. Insert RED test lead into VΩ jack
5
and BLACK test lead into COM
jack
4
, and rotate Function Selector Switch
2
to the setting.
2. Touch test leads to diode. A reading of 200-700mV on display
indicates forward bias, OL indicates reverse bias. An open
device will show OL in both
polarities. A shorted device
will show approximately 0mV.
BATTERY TEST
1. Insert RED test lead into VΩ jack
5
and BLACK test lead into
COM jack
4
, and rotate Function Selector Switch
2
to the 1.5V
or 9V battery test setting.
2. Connect BLACK lead to negative, and RED lead to positive
terminal of battery.
3. Measure voltage on display,
batteries in good condition
should be within approx. 10%
of rated voltage.
Red leadBlack lead
Red leadBlack lead
OPERATING INSTRUCTIONS
CONTINUITY
1. Insert RED test lead into VΩ jack
5
and BLACK test lead into COM
jack
4
, and rotate Function Selector Switch
2
to the setting.
2. Remove power from circuit.
3. Test for continuity by connecting conductor or circuit with test
leads. If resistance is measured less than 100Ω, an audible
signal will sound and display will show a resistance value
indicating continuity. If circuit is
open, display will show "OL".
DO NOT attempt to measure continuity on a live circuit.
Red leadBlack lead

11
MAINTENANCE
BATTERY REPLACEMENT
When the indicator is displayed, the batteries must be replaced.
1. Remove screw from battery door.
2. Replace 2 x AAA batteries (note proper polarity).
3. Replace battery door and fasten securely with screw.
FUSE REPLACEMENT
A fuse may blow if more than 200mA is applied to the
VΩ jack
5
,
or more than 10A is applied to the 10A jack
3
. To access fuses:
1. Remove screw from battery door.
2. Replace blown fuse(s) with:
VΩ (μA/mA) jack
5
:200mA/600V fast-blow, interrupting rating 1kA
(Klein Cat. No. 69031)
10A jack
3
:10A/600V fast-blow, interrupting rating 10kA
(Klein Cat. No. 69032)
3. Replace battery door and fasten securely with screw.
T o avoid risk of electric shock, disconnect leads from any
voltage source before removing battery door.
To avoid risk of electric shock, do not operate meter while
battery door is removed.
To avoid risk of electric shock, disconnect leads from any
voltage source before accessing fuses.
To avoid risk of electric shock, do not operate meter while
back housing is removed.
2× AAA batteries
200mA/600V fast-blow fuse
(Klein Cat No. 69031)
10A/600V fast-blow fuse
(Klein Cat. No. 69032)

12
ENGLISH
CLEANING
Be sure meter is turned off and wipe with a clean, dry lint-free
cloth.
Do not use abrasive cleaners or solvents.
STORAGE
Remove the batteries when meter is not in use for a prolonged
period of time. Do not expose to high temperatures or
humidity. After a period of storage in extreme conditions
exceeding the limits mentioned in the General Specifications
section, allow the meter to return to normal operating
conditions before using.
FCC & IC COMPLIANCE
See this product’s page at www.kleintools.com
for FCC compliance information.
Canada ICES-003 (B) / NMB-003 (B)
WARRANTY
www.kleintools.com/warranty
DISPOSAL /RECYCLE
Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov/recycle for additional
information.
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-800-553-4676
[email protected]
www.kleintools.com

MANUAL DE INSTRUCCIONES
ESPAÑOL
600 V
10 A
2 m
Ω
• PROTECCIÓN DE
ALERTA DEL CABLE
DE PRUEBA
• RETENCIÓN DE DATOS
• INDICADORDE
CONTINUIDADAUDIBLE
• PRUEBA DE BATERÍAS
• PRUEBA DE DIODO
• FUNCIÓN DE APAGADO
AUTOMÁTICO
Multímetro digital
de rango manual
5000573
MM325
CAT III
600 V
2m

14
ESPAÑOL
ESPECIFICACIONES GENERALES
El MM325 de Klein Tools es un multímetro de rango manual que
mide voltaje CA/CD, corriente CD y resistencia. También sirve para
probar baterías, diodos y continuidad.
• Entorno: interiores. NO lo exponga a la humedad, lluvia o nieve.
• Altitud de funcionamiento: 6562' (2000m)
• Humedad relativa: <80%, sin condensación
• Temperatura de funcionamiento: 32 a 104°F (0 a 40°C)
• Temperatura de almacenamiento: 14 a 140°F (-10 a 60°C)
• Precisión: valores establecidos según una temperatura ambiente
de 65 a 83°F (18 a 28°C)
• Coeciente de temperatura: 0,1 × (precisión indicada) por cada
°C por encima de los 28°C o por debajo de los 18°C, es necesario
realizar correcciones si la temperatura del ambiente de trabajo se
encuentra fuera del rango de precisión de temperatura
• Dimensiones: 6,41" × 3,13" × 1,83" (162,7 × 79,4 × 46,6 mm)
• Peso: 8,8oz (250g)
• Calibración: precisa durante un año
• Normas: IECEN61010-1, 61010-2-030, 61010-2-033.
IECEN61326-1, 61326-2-2.
Cumple con las normas UL STD.61010-1, 61010-2-030
y 61010-033.
Certificado según las normas CSA STD.C22.2 n.º 61010-1,
61010-2-030, 61010-2-033.
• Grado de contaminación: 2
• Precisión: ± (% de lectura + cantidad de dígitos
menossignificativos)
• Protección ante caídas: 6,6' (2m)
• Clasicación de seguridad: CATIII 600V, clase2, dobleaislamiento
CATIII: la categoría III de medición es aplicable a los circuitos de
medición y prueba conectados a la distribución de la instalación
de redes eléctricas de bajo voltaje de un edificio.
Especificaciones sujetas a cambios.

15
ESPECIFICACIONES ELÉCTRICAS
Función Rango Resolución Precisión
Voltaje CD
(V CD)
200,0mV 0,1mV
± (0,5% + 3dígitos)2000mV 1mV
20,00V 0,01V
200,0V 0,1V ± (0,8% + 3dígitos)
600V 1V
Voltaje CA
(V CA)
50 a 60Hz
200,0V 0,1V ± (1,0% + 3dígitos)
600V 1V ± (1,2% + 5dígitos)
Corriente CD
(A CD)
200,0μA 0,1μA
± (1,0% + 5dígitos)20,00mA 10μA
200,0mA 100μA
10,00A 10mA ± (2,0% + 5dígitos)
Resistencia
200,0Ω 0,1Ω
± (0,8% + 3dígitos)
2000Ω 1Ω
20,00kΩ 0,01kΩ
200,0kΩ 0,1kΩ
2000kΩ 1kΩ ± (1,0% + 3dígitos)
Prueba
debaterías
9V 10mV ± (1,0% + 2dígitos)
1,5V 1mV
• Prueba de diodo: 1,0mA aprox., 2,0VCD de voltaje de
circuito abierto
• Vericación de continuidad: señal audible <50Ω
• Prueba de batería: 9V (aprox. 20mA, carga de 450Ω);
1,5V(aprox. 15mA, carga de 100Ω)
• Frecuencia de muestreo: 2 muestras por segundo
• Sobrecarga: se indica “OL” (Sobrecarga) en pantalla,
protección contra sobrecarga de 600VRMS
entodas las posiciones
• Polaridad: “-” en pantalla indica polaridad negativa
• Pantalla: LCD de 3 ½ dígitos con recuento de 2000

16
ESPAÑOL
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del multímetro,
siga estas instrucciones. El incumplimiento de estas advertencias
puedeprovocar lesiones graves o la muerte.
• Antes de cada uso, verifique el funcionamiento del multímetro midiendo
un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación correspondiente a la categoría de este multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia
están dañados.
• Utilice el multímetro con cables de prueba con clasificación
CATIII o CATIV únicamente.
• Los ensamblajes de sonda que se utilicen para mediciones de redes
eléctricas debe cumplir con la norma EN61010-031, y tener una
clasificación CATIII 600V, 10A o superior.
• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la sonda
de metal al realizar las mediciones.
• No abra el multímetro para reemplazar las baterías mientras las sondas
están conectadas.
• Proceda con precaución cuando trabaje con voltajes superiores a 25V
CARMS o 60VCD. Esos voltajes implican un riesgo de choque eléctrico.
• Para evitar lecturas falsas que puedan provocar choques eléctricos,
reemplace las baterías cuando aparezca el indicador de batería baja.
• No intente medir resistencia o continuidad en un circuito activo.
• Cumpla siempre con los códigos de seguridad locales y nacionales.
Utiliceequipo de protección personal para prevenir lesiones por
choque yarco eléctrico en los lugares donde haya conductores
activospeligrososexpuestos.
SÍMBOLOS DEL MULTÍMETRO
AC
Corriente alterna (CA)
DC
Corriente directa (CD)
Resistencia (en ohmios) Conexión a tierra
Diodo Indicador de continuidad audible
Fusible (con su clasicación
debajo del símbolo) Doble aislamiento Clase II
Retroiluminación Lea las instrucciones
Advertencia o precaución: para garantizar un funcionamiento y servicio
seguros del multímetro, respete todas las advertencias y siga las
instrucciones descritas en este manual.
Riesgo de choque eléctrico: el uso incorrecto de este multímetro puede
dar lugar a riesgos de choque eléctrico. Respete todas las advertencias y
siga las instrucciones descritas en este manual.
SÍMBOLOS EN LA PANTALLA LCD
H
Retención de datos Indicador de continuidad audible
Diodo Batería baja
Voltaje peligroso Función de apagado automático

17
SÍMBOLOS EN LA PANTALLA LCD
H
Retención de datos Indicador de continuidad audible
Diodo Batería baja
Voltaje peligroso Función de apagado automático
DETALLES DE LAS CARACTERÍSTICAS
1
6
2
7
1. Pantalla LCD con recuento de 2000
2. Perilla selectora de función
3. Conector “10A”
4. Conector “COM” (Común)
5. Conector “VΩ”
6. Botón “HOLD” (Retener)
7. Botón de retroiluminación
8. LED de alerta del cable de prueba
NOTA: el multímetro no contiene en su interior piezas que
el usuario pueda reparar.
3 54
8

18
ESPAÑOL
INSTRUCCIONES DE FUNCIONAMIENTO
CONECTAR LOS CABLES DE PRUEBA
No realice pruebas si los cables no están bien conectados. Los resultados
podrían generar lecturas intermitentes en pantalla. Para garantizar una buena
conexión, presione los cables firmemente en el conector de entrada hasta
elfinal.
INCORRECTO
CORRECTO
BOTONES DE FUNCIONES
ENCENDIDO/APAGADO
Encendido: gire la perilla selectora de función
2
de la posición “OFF”
(Apagado) a cualquier posición de medición.
Apagado: gire la perilla selectora de función
2
a la posición “OFF” (Apagado).
Función de apagado automático: de forma predeterminada, el multímetro
se apagará automáticamente después de 15minutos de inactividad.Puede
reactivarlo presionando cualquier botón. Para desactivar la función de apagado
automático, encienda el multímetro manteniendo presionado el botón “HOLD”
(Retener)
6
. Al desactivar la función de apagado automático, el símbolo
correspondiente no se visualiza en la pantalla.
BOTÓN “HOLD” (RETENER)
Presione el botón “HOLD” (Retener)
6
para retener la medición en la pantalla.
Vuelva a presionarlo para que la pantalla regrese a la medición en curso.
RETROILUMINACIÓN
Mantenga presionado el botón de retroiluminación
7
durante más de un
segundo para encender o apagar la retroiluminación. La retroiluminación
se apagará automáticamente al cabo de aproximadamente 3minutos.
LED DE ALERTA DEL CABLE DE PRUEBA
Cuando la perilla selectora de función
2
se gira a la posición de medición,
los LED de alerta del cable de prueba
8
se encenderán de color verde para
garantizar que los cables de prueba estén insertados en los conectores
apropiados. Las luces se apagarán automáticamente al cabo de 2minutos.
Para desactivar los LED de alerta del cable de prueba
8
, encienda el
multímetro mientras mantiene presionado el botón de retroiluminación
7
.
NOTA: la función de alerta del cable de prueba se volverá a activar de forma
predeterminada cuando el multímetro se apague o cuando se gire la perilla
selectora de función.

19
INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CATIII/CATIV
Asegúrese de que el blindaje del cable de prueba esté firmemente colocado
en su lugar. No utilizar el blindaje CATIII/CATIV aumenta el riesgo de que
se produzca un arco eléctrico.
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CATII
Es posible retirar blindajes CATIII/CATIV para realizar mediciones en
los puntos con clasificación CATII. Esto permite efectuar pruebas en
conductores empotrados, como tomacorrientes de pared estándar.
Procureno perder los blindajes.
0,7" (18mm)
5/32"
(4 mm)
5/32
(4 mm)
VOLTAJE CA (MENOS DE 600V)
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición más alta de VCA ( ) (600V).
2. Mida el voltaje y gire la perilla selectora de función a las posiciones
sucesivamente más bajas de VCA ( ) para obtener mediciones
demayor resolución.
NOTA: El indicador de voltaje peligroso aparecerá para voltajes >30V.
NOTA: no intente medir más de 600V o 200mA.
Cable rojoCable negro

20
ESPAÑOL
CORRIENTE CD (200mA a 10A)
1. Para medir corrientes CD mayores que 200mA y menores que 10A,
inserte el cable de prueba ROJO en el conector 10A
3
y el cable de
prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición de 10ACD.
VOLTAJE CD (MENOS DE 600V)
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición más alta de VCD ( ) (600V).
2. Mida el voltaje y gire la perilla selectora de función a las posiciones
sucesivamente más bajas de VCD ( ) para obtener mediciones
demayor resolución.
NOTA: cuando el multímetro está en la posición de medir voltaje y los
cables de prueba están en circuito abierto, es posible que se visualicen
lecturas del tipo mV en la pantalla. Esto es ruido y es normal. Al juntar
loscables de prueba para cerrar el circuito, la lectura del multímetro será
decero voltios.
NOTA: El indicador de voltaje peligroso aparecerá para voltajes >30V.
NOTA: no intente medir más de 600V o 200mA.
Cable rojo Cable negro
Cable rojoCable negro
