Knape&Vogt DBLMUB-11-R-FN User manual

Parts Included
A. Upper Basket (1)
B. Lower Basket (1)
C. Upright Brackets (2)
D. Left Hand Slides (2)
E. Rear Slide Brackets (2)
F. Right Hand Slides (2)
G. #6-32 x 5/16" Screws (16)
H. #8 x 3/4" Wood Screws (4)
I. #6 x 1/2" Wood Screws (7)
DOUBLE-TIER, MULTI-USE BASKETS
Installation Instructions
Inspect all parts and read all instructions prior to beginning assembly and installation.
310516_1115
2700 Oak Industrial Drive NE, Grand Rapids, MI 49505 USA
800.253.1561 • 616.459.3311 • www.kv.com ©2015 Knape & Vogt. All rights reserved. Made in USA. Knape & Vogt®reserves the right to change specifications without notice.
Tools Required
• Phillips Head Screwdriver
• Tape Measure
Product Assemblies:
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A

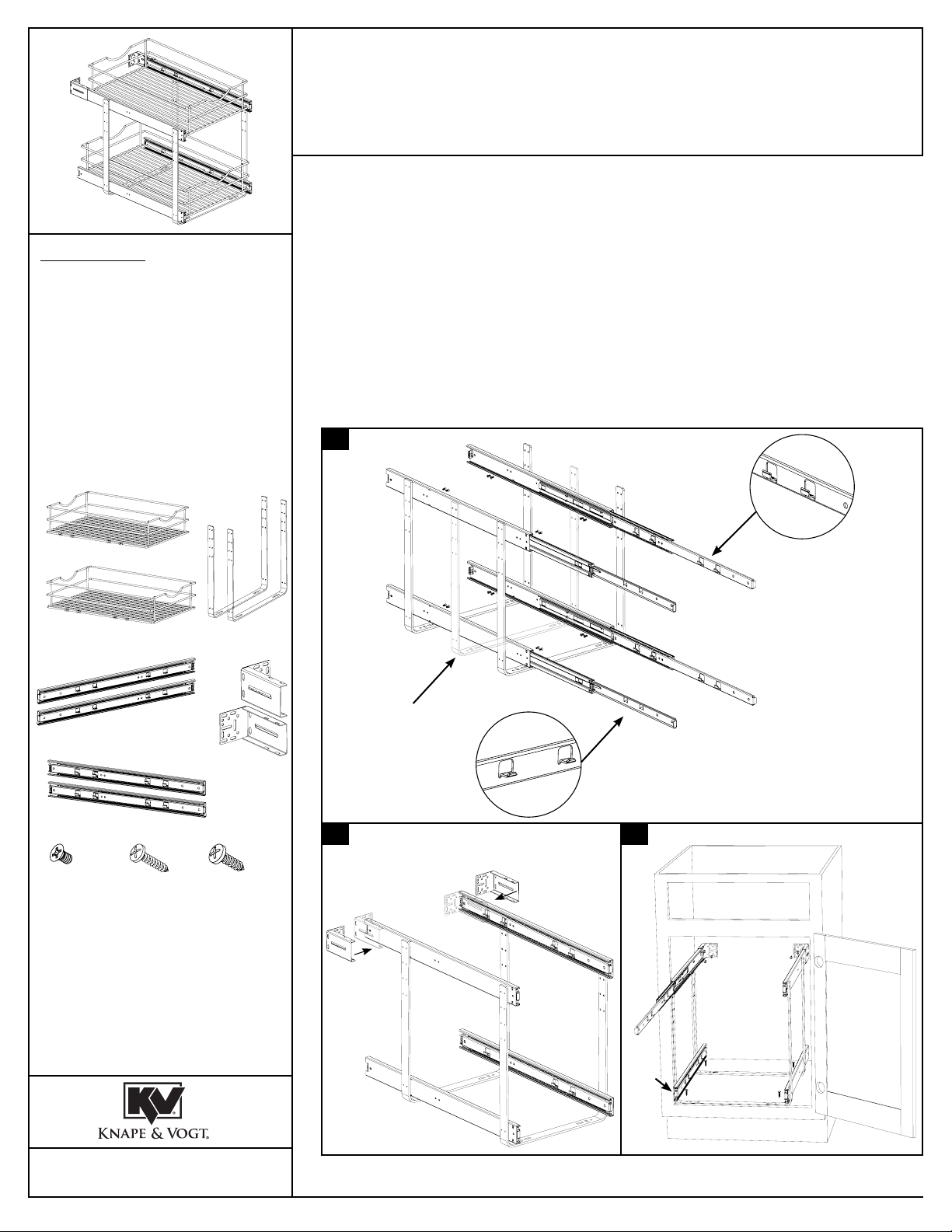

1. Fully extend slides. Mount 1 – left hand slide and 1 – right hand slide to the bottom slide
mounting holes in the upright brackets using 8 – #6-32 X 5/16" slide mounting screws.
Repeat this process for upper slides (1).
NOTE: There are 4 upper basket mounting locations. Install upper slides at desired height.
2. Attach rear slide brackets to upper slides by pushing bracket firmly onto slides (2).
NOTE: No rear slide brackets are needed for lower slides.
3. Place slide and upright bracket assembly into cabinet so that the front edge of the slides are
flush with the front of the cabinet opening on the opposite side of cabinet door hinges.
Extend the upper drawer slide.
1
Right Slide
Left Slide
2 3
Flush
B
C
D E
G H I
F
Optional for 1/2
shelf installation.

Parts Included
A. Upper Basket (1)
B. Lower Basket (1)
C. Upright Brackets (2)
D. Left Hand Slides (2)
E. Rear Slide Brackets (2)
F. Right Hand Slides (2)
G. #6-32 x 5/16" Screws (16)
H. #8 x 3/4" Wood Screws (4)
I. #6 x 1/2" Wood Screws (7)
DOUBLE-TIER, MULTI-USE BASKETS
Installation Instructions
Inspect all parts and read all instructions prior to beginning assembly and installation.
310516_1115
2700 Oak Industrial Drive NE, Grand Rapids, MI 49505 USA
800.253.1561 • 616.459.3311 • www.kv.com ©2015 Knape & Vogt. All rights reserved. Made in USA. Knape & Vogt®reserves the right to change specifications without notice.
Tools Required
•Phillips Head Screwdriver
•Tape Measure
Product Assemblies:
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A
1. Fully extend slides. Mount 1 – left hand slide and 1 – right hand slide to the bottom slide
mounting holes in the upright brackets using 8 – #6-32 X 5/16" slide mounting screws.
Repeat this process for upper slides (1).
NOTE: There are 4 upper basket mounting locations. Install upper slides at desired height.
2. Attach rear slide brackets to upper slides by pushing bracket firmly onto slides (2).
NOTE: No rear slide brackets are needed for lower slides.
3. Place slide and upright bracket assembly into cabinet so that the front edge of the slides are
flush with the front of the cabinet opening on the opposite side of cabinet door hinges.
Extend the upper drawer slide.
1
Right Slide
Left Slide
2 3
Flush
B
C
D E
G H I
F
Optional for 1/2
shelf installation.

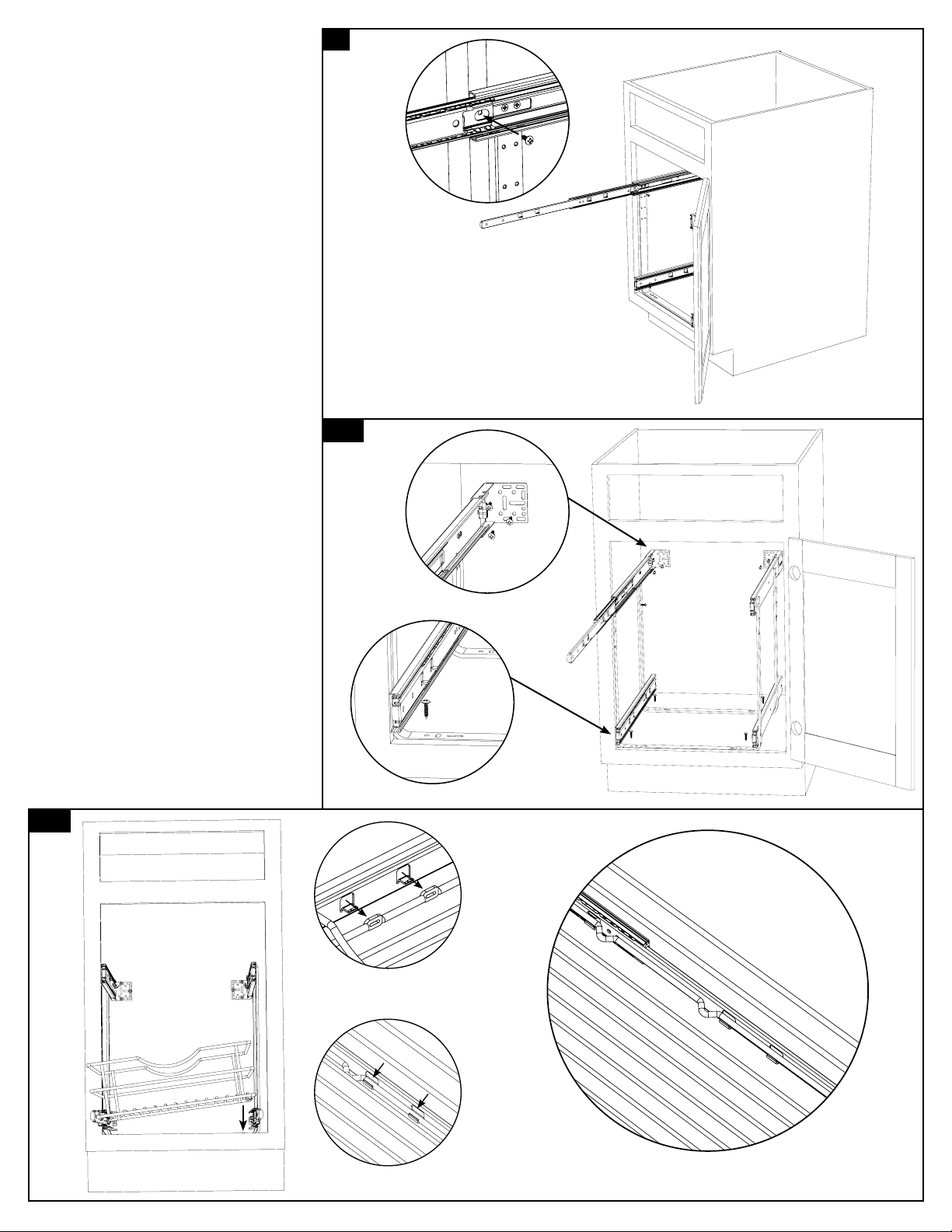

4. Holding the middle cabinet member,
push the slide back approximately 1/2"
so that the mounting hole is accessible.
Install 1 – #6 x 1/2" wood screw (4).
5. Ensure that upright brackets are parallel
to the front of the cabinet then attach to
the base of the cabinet with 4 –
#8 x 3/4" wood screws (5A).
NOTE: Screws can be placed in slotted
holes for future adjustment or in round
holes to ensure the unit does not move.
6. Push rear slide brackets back until they
are against the back of the cabinet.
Attach to the back of the cabinet with
3 – #6 x 1/2" wood screws per bracket
(5B).
7. Fully extend slides. Install lower basket
to left hand slides by placing tabs
through the wire basket. Next push
basket into hooks on right hand slides
while supporting the slide member.
Repeat process for upper basket (6).
Installation is now complete.
4
5
5B
5A
6
Left Slide
Right Slide Align as Shown

Partes incluidas
A. Cesta superior (1)
B. Cesta inferior (2)
C. Soportes verticales (2)
D. Guías deslizantes izquierdas (2)
E. Soportes traseros deslizantes (2)
F. Guías deslizantes derechas (2)
G. Tornillos #6-32 x 7.9 mm (5/16") (16)
H. Tornillos para madera #8 x 19 mm (3/4") (4)
I. Tornillos para madera #6 x 12.7 mm
(1/2") (7)
CESTAS MULTIUSOS DE DOS NIVELES
Instrucciones de montaje
Revise todas las partes y léase las instrucciones por completo antes
de comenzar el montaje y la instalación.
310516_1115©2015 Knape & Vogt. Todos los derechos reservados. Fabricado en EEUU. Knape & Vogt® se reserva el derecho a cambiar las especificaciones sin previo aviso.
Herramientas necesarias
• Destornillador de estrella
• Cinta métrica
Montaje de productos:
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A
1. Extienda del todo las guías deslizantes. Fije 1 guía izquierda y 1 derecha a los orificios inferiores
de montaje que hay en los soportes verticales usando 8 tornillos #6-32 X 7.9 mm (5/16").
Repita este proceso para las guías deslizantes superiores (1).
NOTA: Existen 4 posibles ubicaciones de montaje. Instale las guías deslizantes superiores a la
altura deseada.
2. Fije los soportes traseros deslizantes a las guías deslizantes superiores presionándolos con
fuerza sobre las guías (2).
NOTA: No se necesitan soportes traseros para las guías deslizantes inferiores.
3. Coloque el conjunto de soporte trasero y guía deslizante en el armario, de manera que el borde
frontal de las guías queda alineado con la apertura frontal del armario por el lado contrario a las
bisagras de la puerta del mismo. Extienda la guía deslizante del cajón superior.
1
Guía deslizante derecha
Guía deslizante izquierda
2 3
nivelar
B
C
D E
G H I
F
Opcional para
instalar una repisa
intermedia.
2700 Oak Industrial Drive NE, Grand Rapids, MI 49505 USA
800.253.1561 • 616.459.3311 • www.kv.com

4. Mientras sujeta el armario por el medio,
empuje la guía deslizante hacia atrás,
aproximadamente 12.7 mm (1/2"), de
manera que pueda acceder al orificio de
montaje. Coloque 1 tornillo para madera
#6 x 12.7 mm (1/2") (4).
5. Asegúrese de que los soportes
verticales están paralelos a la parte
frontal del armario cuando los una a la
base del armario con 4 tornillos para
madera #8 x 19 mm (3/4 ") (5A).
NOTA: Los tornillos pueden colocarse
en los orificios ranurados para futuros
ajustes, o en los orificios redondos
para asegurarse de que la unidad no se
mueve.
6. Empuje los soportes traseros hacia
detrás, hasta que den contra la parte
trasera del armario. Atorníllelos a la
parte trasera del armario con 3 tornillos
para madera #6 x 12.7 mm (1/2") por
cada soporte (5B).
7. Extienda del todo las guías deslizantes.
Coloque la cesta inferior sobre la guías
deslizantes izquierdas colocando las
lengüetas en la cesta de metal. Luego
apriete la cesta sobre los ganchos de
las guías derechas mientras sujeta la
parte deslizante. Repita el proceso para
la cesta superior (6). La instalación se
ha completado.
4
5
5B
5A
6
Guía deslizante izquierda
Guía deslizante derecha Alinear según se indica aquí

Pièces incluses
A. Panier supérieur (1)
B. Panier inférieur (1)
C. Supports verticaux (2)
D. Coulisses gauches (2)
E. Supports de coulisses arrière (2)
F. Coulisses droites (2)
G. Vis #6-32 de 5/16 po (16)
H. Vis à bois #8 de 3/4 po (4)
I. Vis à bois #6 de 1/2 po (7)
PANIERS À USAGES MULTIPLES À DEUX NIVEAUX
Instructions d'installation
Examinez toutes les pièces et lisez les instructions en entier avant
de procéder à l'assemblage et à l'installation.
310516_1115
©2015 Knape & Vogt. Tous droits réservés. Fabriqué aux É.-U. Knape & Vogt® se réserve le droit de modifier toute spécification sans préavis.
Outils requis :
• Tournevis Phillips
• Ruban à mesurer
Assemblages de produits :
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A
1. Mettez les coulisses en pleine extension. Installez 1 coulisse gauche et 1 coulisse droite dans
les trous d'installation inférieurs situés sur les montants verticaux au moyen de 8 vis pour
coulisses #6-32 de 5/16 po.
Répétez ce processus pour les coulisses supérieures (1).
REMARQUE : Il y a 4 emplacements d'installation pour le panier supérieur. Installez les coulisses
supérieures à la hauteur désirée.
2. Fixez les supports de coulisses arrière aux coulisses supérieures en insérant fermement les
supports sur les coulisses (2).
REMARQUE : Les coulisses inférieures ne nécessitent pas de supports arrière.
3. Placez l'assemblage constitué des coulisses et des supports verticaux dans l'armoire de
manière à ce que le bord avant des coulisses soit de niveau avec l'avant de l'ouverture de
l'armoire du côté opposé aux charnières de la porte de l'armoire.
Mettez la coulisse supérieure en pleine extension.
1
Coulisse droite
Coulisse gauche
2 3
niveler
B
C
D E
G H I
F
Optionnel pour
installation 1/2
tablette.

4. Saisissez la partie centrale de la
coulisse et refermez la coulisse
d'environ 1/2 po afin que le trou
d'installation soit accessible. Insérez une
vis à bois #6 de 1/2 po (4).
5. Assurez-vous que les supports verticaux
sont parallèles à l'avant de l'armoire,
puis fixez-les sur la structure de
l'armoire au moyen de 4 vis à bois #8
de 3/4 po (5A).
REMARQUE : Les vis peuvent être
positionnées dans les trous allongés
pour permettre un ajustement futur ou
dans les trous ronds pour assurer que
l'unité ne bouge pas.
6. Poussez les supports de coulisses
arrière de manière à ce qu'ils s'appuient
contre l'arrière de l'armoire. Fixez-les à
l'arrière de l'armoire au moyen de 3 vis
à bois #6 de 1/2 po (5B) pour chaque
support.
7. Mettez les coulisses en pleine
extension. Installez le panier inférieur
sur la coulisse gauche en insérant
les languettes dans le panier en fil
métallique. Glissez ensuite le panier
dans les crochets de la coulisse droite
tout en soutenant la coulisse. Répétez
ce processus pour le panier supérieur
(6). L'installation est maintenant
terminée.
4
5
5B
5A
6
Coulisse gauche
Coulisse droite Alignez tel qu'illustré

4. Holding the middle cabinet member,
push the slide back approximately 1/2"
so that the mounting hole is accessible.
Install 1 – #6 x 1/2" wood screw (4).
5. Ensure that upright brackets are parallel
to the front of the cabinet then attach to
the base of the cabinet with 4 –
#8 x 3/4" wood screws (5A).
NOTE: Screws can be placed in slotted
holes for future adjustment or in round
holes to ensure the unit does not move.
6. Push rear slide brackets back until they
are against the back of the cabinet.
Attach to the back of the cabinet with
3 – #6 x 1/2" wood screws per bracket
(5B).
7. Fully extend slides. Install lower basket
to left hand slides by placing tabs
through the wire basket. Next push
basket into hooks on right hand slides
while supporting the slide member.
Repeat process for upper basket (6).
Installation is now complete.
4
5
5B
5A
6
Left Slide
Right Slide Align as Shown

Partes incluidas
A. Cesta superior (1)
B. Cesta inferior (2)
C. Soportes verticales (2)
D. Guías deslizantes izquierdas (2)
E. Soportes traseros deslizantes (2)
F. Guías deslizantes derechas (2)
G. Tornillos #6-32 x 7.9 mm (5/16") (16)
H. Tornillos para madera #8 x 19 mm (3/4") (4)
I. Tornillos para madera #6 x 12.7 mm
(1/2") (7)
CESTAS MULTIUSOS DE DOS NIVELES
Instrucciones de montaje
Revise todas las partes y léase las instrucciones por completo antes
de comenzar el montaje y la instalación.
310516_1115©2015 Knape & Vogt. Todos los derechos reservados. Fabricado en EEUU. Knape & Vogt® se reserva el derecho a cambiar las especificaciones sin previo aviso.
Herramientas necesarias
•Destornillador de estrella
•Cinta métrica
Montaje de productos:
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A
1. Extienda del todo las guías deslizantes. Fije 1 guía izquierda y 1 derecha a los orificios inferiores
de montaje que hay en los soportes verticales usando 8 tornillos #6-32 X 7.9 mm (5/16").
Repita este proceso para las guías deslizantes superiores (1).
NOTA: Existen 4 posibles ubicaciones de montaje. Instale las guías deslizantes superiores a la
altura deseada.
2. Fije los soportes traseros deslizantes a las guías deslizantes superiores presionándolos con
fuerza sobre las guías (2).
NOTA: No se necesitan soportes traseros para las guías deslizantes inferiores.
3. Coloque el conjunto de soporte trasero y guía deslizante en el armario, de manera que el borde
frontal de las guías queda alineado con la apertura frontal del armario por el lado contrario a las
bisagras de la puerta del mismo. Extienda la guía deslizante del cajón superior.
1
Guía deslizante derecha
Guía deslizante izquierda
2 3
nivelar
B
C
D E
G H I
F
Opcional para
instalar una repisa
intermedia.
2700 Oak Industrial Drive NE, Grand Rapids, MI 49505 USA
800.253.1561 • 616.459.3311 • www.kv.com

4. Mientras sujeta el armario por el medio,
empuje la guía deslizante hacia atrás,
aproximadamente 12.7 mm (1/2"), de
manera que pueda acceder al orificio de
montaje. Coloque 1 tornillo para madera
#6 x 12.7 mm (1/2") (4).
5. Asegúrese de que los soportes
verticales están paralelos a la parte
frontal del armario cuando los una a la
base del armario con 4 tornillos para
madera #8 x 19 mm (3/4 ") (5A).
NOTA: Los tornillos pueden colocarse
en los orificios ranurados para futuros
ajustes, o en los orificios redondos
para asegurarse de que la unidad no se
mueve.
6. Empuje los soportes traseros hacia
detrás, hasta que den contra la parte
trasera del armario. Atorníllelos a la
parte trasera del armario con 3 tornillos
para madera #6 x 12.7 mm (1/2") por
cada soporte (5B).
7. Extienda del todo las guías deslizantes.
Coloque la cesta inferior sobre la guías
deslizantes izquierdas colocando las
lengüetas en la cesta de metal. Luego
apriete la cesta sobre los ganchos de
las guías derechas mientras sujeta la
parte deslizante. Repita el proceso para
la cesta superior (6). La instalación se
ha completado.
4
5
5B
5A
6
Guía deslizante izquierda
Guía deslizante derecha Alinear según se indica aquí

Pièces incluses
A. Panier supérieur (1)
B. Panier inférieur (1)
C. Supports verticaux (2)
D. Coulisses gauches (2)
E. Supports de coulisses arrière (2)
F. Coulisses droites (2)
G. Vis #6-32 de 5/16 po (16)
H. Vis à bois #8 de 3/4 po (4)
I. Vis à bois #6 de 1/2 po (7)
PANIERS À USAGES MULTIPLES À DEUX NIVEAUX
Instructions d'installation
Examinez toutes les pièces et lisez les instructions en entier avant
de procéder à l'assemblage et à l'installation.
310516_1115
©2015 Knape & Vogt. Tous droits réservés. Fabriqué aux É.-U. Knape & Vogt® se réserve le droit de modifier toute spécification sans préavis.
Outils requis :
•Tournevis Phillips
•Ruban à mesurer
Assemblages de produits :
DBLMUB-11-R-FN
DBLMUB-14-R-FN
DBLMUB-17-R-FN
DBLMUB-20-R-FN
A
1. Mettez les coulisses en pleine extension. Installez 1 coulisse gauche et 1 coulisse droite dans
les trous d'installation inférieurs situés sur les montants verticaux au moyen de 8 vis pour
coulisses #6-32 de 5/16 po.
Répétez ce processus pour les coulisses supérieures (1).
REMARQUE : Il y a 4 emplacements d'installation pour le panier supérieur. Installez les coulisses
supérieures à la hauteur désirée.
2. Fixez les supports de coulisses arrière aux coulisses supérieures en insérant fermement les
supports sur les coulisses (2).
REMARQUE : Les coulisses inférieures ne nécessitent pas de supports arrière.
3. Placez l'assemblage constitué des coulisses et des supports verticaux dans l'armoire de
manière à ce que le bord avant des coulisses soit de niveau avec l'avant de l'ouverture de
l'armoire du côté opposé aux charnières de la porte de l'armoire.
Mettez la coulisse supérieure en pleine extension.
1
Coulisse droite
Coulisse gauche
2 3
niveler
B
C
D E
G H I
F
Optionnel pour
installation 1/2
tablette.

4. Saisissez la partie centrale de la
coulisse et refermez la coulisse
d'environ 1/2 po afin que le trou
d'installation soit accessible. Insérez une
vis à bois #6 de 1/2 po (4).
5. Assurez-vous que les supports verticaux
sont parallèles à l'avant de l'armoire,
puis fixez-les sur la structure de
l'armoire au moyen de 4 vis à bois #8
de 3/4 po (5A).
REMARQUE : Les vis peuvent être
positionnées dans les trous allongés
pour permettre un ajustement futur ou
dans les trous ronds pour assurer que
l'unité ne bouge pas.
6. Poussez les supports de coulisses
arrière de manière à ce qu'ils s'appuient
contre l'arrière de l'armoire. Fixez-les à
l'arrière de l'armoire au moyen de 3 vis
à bois #6 de 1/2 po (5B) pour chaque
support.
7. Mettez les coulisses en pleine
extension. Installez le panier inférieur
sur la coulisse gauche en insérant
les languettes dans le panier en fil
métallique. Glissez ensuite le panier
dans les crochets de la coulisse droite
tout en soutenant la coulisse. Répétez
ce processus pour le panier supérieur
(6). L'installation est maintenant
terminée.
4
5
5B
5A
6
Coulisse gauche
Coulisse droite Alignez tel qu'illustré
