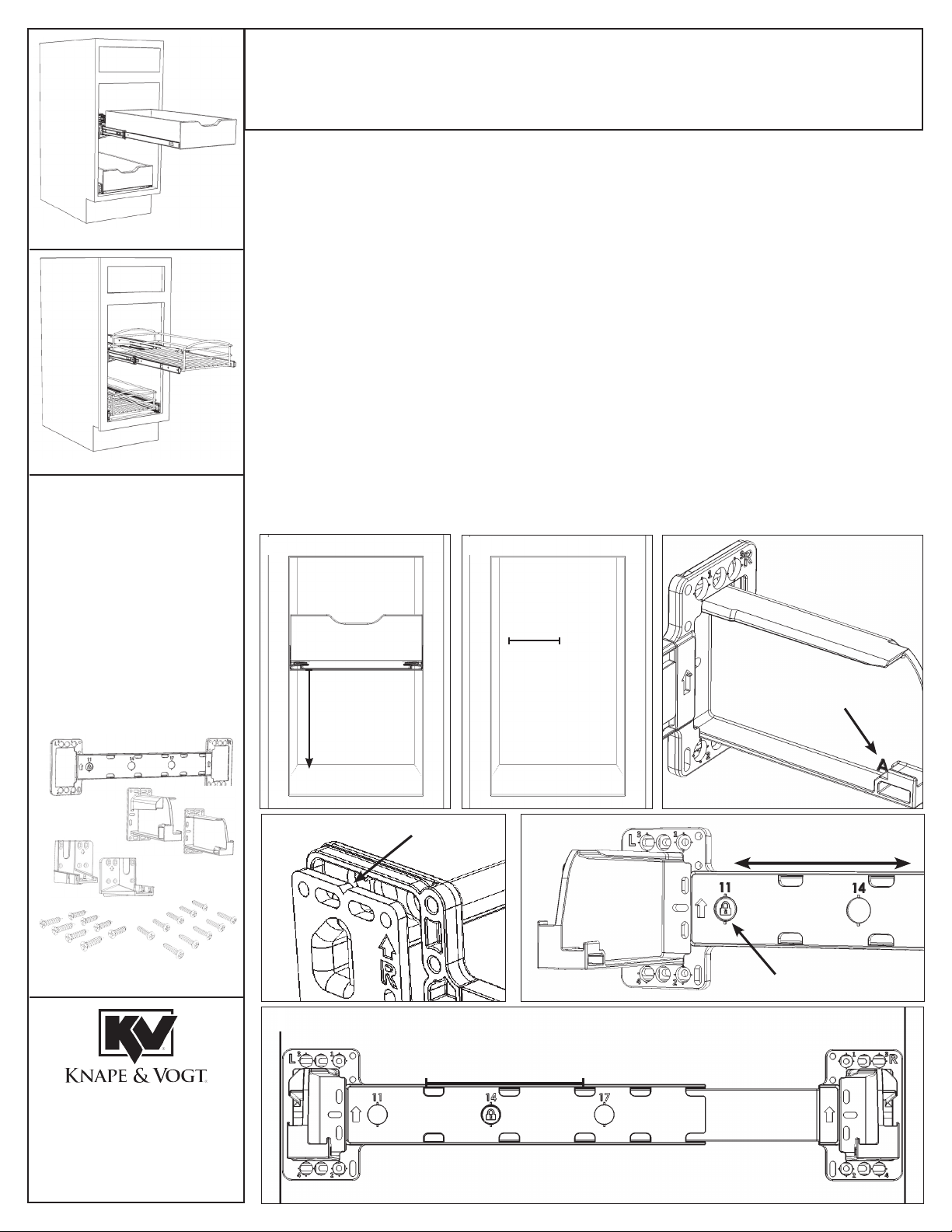

Knape&Vogt STACKKIT-R-BLK User manual

1. Determine your preferred height by holding the top basket up in the cabinet, taking into account the drawer contents
and any other obstructions (i.e. hinges).
2. Measure from the bottom mounting bracket of the basket to the floor of the cabinet. (Fig. 1), and then add 2" to get
Measurement A.
3. Mark the approximate center of the back wall cabinet at Measurement A. Then at the same height, make a second mark
about 4" to the left of the center. (Fig. 2)
4. With the installation template arrow pointing up, insert the right rear mounting socket into the template. The “A” side of
the socket should face towards the center of the cabinet as shown. (Fig. 3) The “V” notch on the socket should align
with the “V” notch on the template as shown. (Fig. 4) Press socket firmly until it is seated into the template. Repeat for
the left rear mounting socket.
5. Press the locking button on the template and extend it to match the width of the basket by selecting 11", 14" or 17".
(Fig. 5)
6. Peel the film from the sticky tape on the back of the rear mounting sockets.
7. Align the template with the marks on the back wall of the cabinet and center the template from left to right so there
is equal space on either side. Push the sockets firmly onto the back wall ensuring the tape is attached. (Fig. 6)
8. If you have a 1/4" thin back wall, continue to Step 9. Otherwise, skip to Step 14.
310371-B_A (0513)
2700 Oak Industrial Drive NE
Grand Rapids, MI 49505 USA
800.253.1561 | 616.459.3311
www.kv.com
©2014 Knape & Vogt. All rights reserved.
Knape & Vogt™reserves the right to change specifications without notice.
Made in U.S.A.
STACK KIT
Installation Instructions
Works with 11.5" to 19.75" wide cabinet openings
Tools Required
 •Drill
 •1/8"DrillBit
 •5/16"DrillBit
 •Screwdriver
 •TapeMeasure
Parts Included Qty.
A. Template 1
B. Rear Mounting Sockets 2
C. Front Mounting Brackets 2
D.#6x5/8"PanHeadScrews 8
E.#6x3/4"FlatHeadScrews 8
Face Frame with Wire Basket
Frameless with Wood Basket
Fig. 3
Fig. 4
Product Assemblies
STACKKIT-R-BLK
“V” Notch
Press
Measurement A
Fig. 5
Fig. 1 Fig. 2
Height + 2" = Measurement A
4" xx
Fig. 6
A.
C.
E.
B.
D.

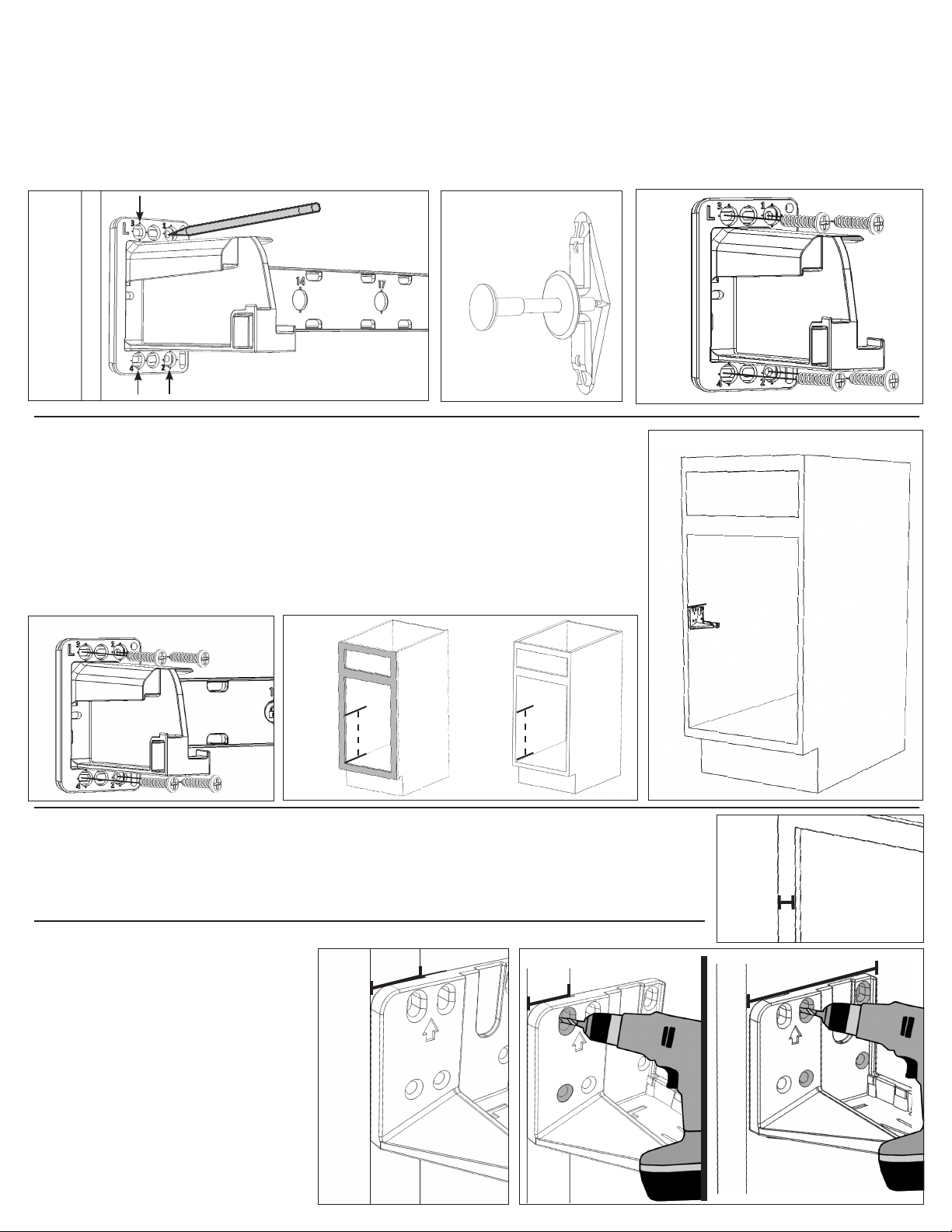

9. Mark the center of the holes onto your back cabinet wall. (Fig. 7)
10. Removerearmountingsocketsandtemplatefromthecabinetwallthenremovesocketsfromtemplate.Usinga5/16"drillbit,drillholes1-4.
11. Insert anchors completely into the holes and press the red pin into the anchors by hand to open them, (Fig. 8) then remove red pin.
12. Takeleftrearmountingsocketsandalignscrewlocationswiththeanchorsalongthebackwallofthecabinet.Install#6x5/8"panheadscrewsinto
locations shown. (Fig. 9) Take care not to over tighten the screws in the anchors.
13. Repeat for right back mounting socket, then skip to Step 15.
14. Install#6x5/8"panheadscrewsinlocationsshown(Fig. 10) for the left and right rear br ackets, then
remove template (optional).
15. Determine whether you have a face frame or frameless cabinet. (Fig. 11)
16. If you have a frameless cabinet, continue to Step 17. Otherwise, skip to Step 19.
17. Use Measurement A to mark the left side of the cabinet wall towards the front, measuring from the floor
of the cabinet. (Fig. 11)
18. Alignthetopofthefrontmountingbracketatthemarkand1/8"backfromfrontofcabinet.(Fig. 12)
Skip to Step 22.
Fig. 7 Fig. 9
Fig. 8
Fig. 10 Fig. 11
Fig. 12
19. Measure the face frame width. (Fig. 13)
a. If it is 1-3/4", then do not use the front mounting brackets and skip to Step 27.
b. If it is 1-1/2", then use the front mounting bracket and continue to Step 20.
Face Frame
Frameless
“A” “A”
“A”
Frameless
20. Use Measurement A to mark the left of the face
frame, measuring from the floor of the cabinet.
(Fig. 14)
21. Align the top of the front mounting bracket with
the mark. Slide the bracket into place so the
back of the face frame catches the lip on the
front mounting bracket as shown. (Fig. 14)
22. Usinga1/8"drillbit,drill1/2"pilotholesinto
the locations indicated. (Fig. 15)
23. Install#6x3/4"panheadscrewsbyhand
using a screwdriver, and then repeat these
steps for right hand mounting bracket.
Fig. 13
Fig. 14 Fig. 15
“A”
“A”
“A”
Face Frame

Front Back
5/8"
Front of the Face Frame

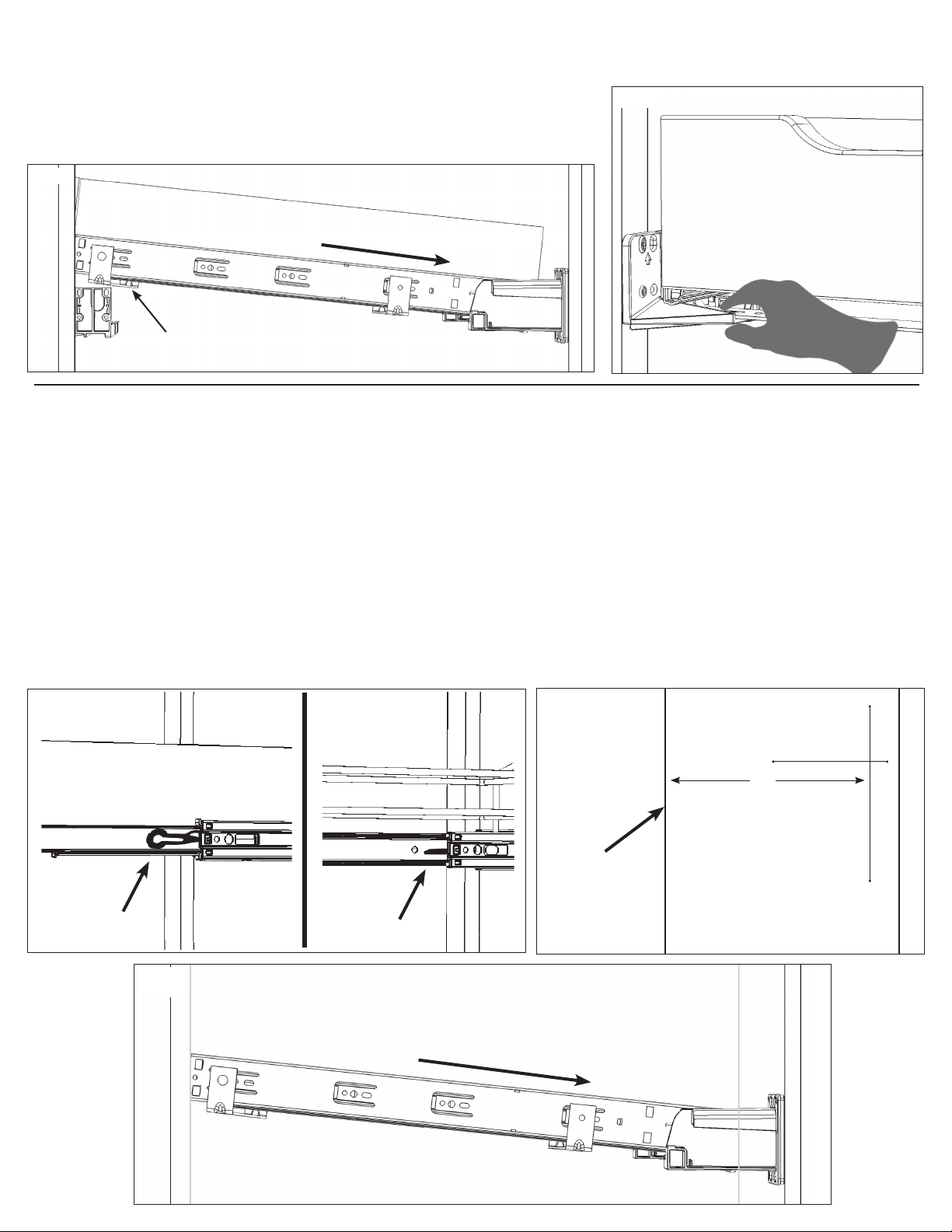

24. Insert the basket into rear sockets at an angle until you reach the desired depth as shown. (Fig. 16)
25. Lower the front steel mounting strap into front mounting brackets and press firmly while supporting the bottom of the mounting brackets
until basket snaps into both brackets as shown. (Fig. 17)
a. If the strap does not snap into the front mounting brackets, then lift the basket at an angle
and adjust the depth of the basket in the back mounting socket and lower again.
26. Installation is complete for a 1-1/2" face frame or frameless cabinet.
Steel mounting strap
Fig. 17
Fig. 16
27. Fully extend drawer slides.
28. Press release levers up and down on opposite sides on each side of the slide as shown (Fig. 18) while removing the basket. Set basket aside.
29. Subtract11/16"fromMeasurementAtogetmeasurementB.
30. UsemeasurementBtodrawalineontheleftfaceframeatthisdistancefromthefloorofthecabinet.Drawaverticalline5/8"backfromthefrontofcabinet
to intersect with measurement B line as shown. (Fig. 19)
31. Usinga1/8"drillbit,drilla3/4"deeppilotholewherethelinesintersect,andthenrepeatfortherighthandsideofthefaceframe.
32. Insert the slide assembly into the rear mounting sockets until the desired depth is reached. (Fig. 20) Then adjust inner slide members until the pilot hole is visible
 throughtheslide.Completelyinsert#6x3/4"flatheadscrewsthroughtheholesandtightenontherightandlefthandsideofthecabinet.
33. Carefully push inner slide members back into slide. Then insert the basket back into the slide assembly. There will be some resistance.
34. Installation is complete for a 1-3/4" face frame cabinet.
Release Lever
Right - Up
Left - Down Right - Up
Left - Down
Release Lever
Wire Basket
Fig. 18
Wood Basket
Fig. 19
“B” Line
Fig. 20

1. Déterminez votre hauteur préférée en tenant le panier supérieur dans le haut du meuble, en tenant compte du contenu
du tiroir et d'autres obstacles (par ex. charnières).
2. Mesurez à partir du support de montage inférieur du panier jusqu'au plancher du meuble. (Fig. 1), puis ajoutez 5,1 cm
pour obtenir la Mesure A.
3. Marquez le centre approximatif de la paroi arrière du meuble au niveau de la Mesure A. Puis, à la même hauteur, faites
une deuxième marque à environ 10,2 cm à gauche du centre. (Fig. 2)
4. Avec la flèche du gabarit de montage pointant vers le haut, insérez le support de fixation arrière droit dans le gabarit.
Le côté A du support doit faire face au centre du meuble, comme illustré. (Fig. 3) L'encoche V sur le support doit
s'aligner avec l'encoche V sur le gabarit comme indiqué. (Fig. 4) Appuyez fermement sur le support jusqu'à ce qu'il soit
inséré dans le gabarit. Répétez l'opération pour le support de montage arrière gauche.
5. Appuyez sur le bouton de verrouillage du gabarit et faites-le correspondre à la largeur du panier en sélectionnant
 27,9cm,35,6cmou43,2cm.(Fig. 5)
6. Enlevez la pellicule de protection du ruban adhésif au dos des supports de montage arrière.
7. Alignez le gabarit avec les marques sur la paroi arrière du meuble et centrez le gabarit de gauche à droite de sorte à
avoir le même espace de chaque côté. Appuyez fermement les supports contre la paroi arrière en vous assurant que le
ruban est fixé. (Fig. 6)
8. Silaparoiarrièrea0,6cmd'épaisseur,passezàl'étape9.Sinon,passezàl'étape14.
310371-B_A (0513)
2700 Oak Industrial Drive NE
Grand Rapids, MI 49505 USA
800.253.1561 | 616.459.3311
www.kv.com
KIT DE TIROIRS EMPILABELS
Instructions relatives à l’installation
Pour ouvertures de meubles de 29,2 cm à 50,2 cm de large
Outils Requis
 •Perceuse
 •Mèche1/8"
 •Mèche5/16"
 •Tournevis
 •Mètreàruban
Pièces incluses Qté
A. Gabarit 1
B. Supports de montage arriére 2
C. Supports de montage avant 2
D. Vis à tête cylindrique #6x5/8" 8
E.Visàtêteplate#6x3/4" 8
Façade avec panier métallique
Sans façade avec panier en bois
Fig. 3
Fig. 4
Ensembles de pièces
STACKKIT-R-BLK
L'encoche V
Appuyez
Mesure A
Fig. 5
Fig. 1 Fig. 2
Hauteur + 5,1 cm = Mesure A
10,2 cm xx
Fig. 6
A.
C.
E.
B.
D.
©2013 Knape & Vogt. Tous droits réservés. Knape et Vogt®réservent le
droit de changer des spécifications sans préavis. Fabriqué aux È-U.

9. Marquez le centre des orifices sur la paroi arrière du meuble. (Fig. 7)
10. Retirezlessupportsdemontagearrièreetlegabaritdelaparoidel'armoire,puisretirezlessupportsdugabarit.Avecunemèche5/16",percezlestrous1-4.
11. Insérez les chevilles complètement dans les trous et enfoncez à la main la clavette rouge dans les chevilles pour les ouvrir, (Fig. 8) puis retirez la clavette rouge.
12. Prenez les supports de fixation arrière gauche et alignez les emplacements des vis avec les chevilles le long de la paroi arrière du meuble. Installez les vis à tête
 cylindrique#6x5/8"auxemplacementsindiqués.(Fig. 9) Prenez soin de ne pas trop serrer les vis dans les chevilles.
13. Répétez l'opération pour le support de montage arrière droit, puis passez à l'étape 15.
14. Installezlesvisàtêtecylindrique#6x5/8"auxemplacementsindiqués(Fig. 10) pour les supports arrière
gauche et droit, puis enlevez le gabarit (facultatif).
15. Déterminez si vous avez un meuble avec façade ou sans façade. (Fig. 11)
16. Si vous avez un meuble sans façade, passez à l'étape 17. Sinon, passez à l'étape 19.
17. Utilisez la Mesure A pour marquer le côté gauche de la paroi du meuble vers l'avant, en mesurant à partir
du plancher du meuble. (Fig. 11)
18. Alignez le haut du support de montage avant à la marque et à 0.3 cm de l'avant du meuble. (Fig. 12)
Passez à l'étape 22.
Fig. 7 Fig. 9
Fig. 8
Fig. 10 Fig. 11
Fig. 12
19. Mesurez la largeur de la façade. (Fig. 13)
a. Si elle mesure 4,4 cm, alors n'utilisez pas les supports de montage avant et passez à l'étape 27.
b. Siellemesure3,8cm,alorsutilisezlesupportdemontageavantetpassezàl'étape20.
Façade
Sans façade
“A” “A”
“A”
Sans façade
20. Utilisez la Mesure A pour marquer le côté
gauche de la façade, en mesurant à partir du
plancher du meuble. (Fig. 14)
21. Alignez le haut du support de montage avant
avec la marque. Mettez le support en place de
sorte que l'arrière de la façade attrape la lèvre
sur le support de montage avant, comme
illustré. (Fig. 14)
22. Avecunemèche1/8",percezdestrouspilotes
d'1,3 cm aux emplacements indiqués. (Fig. 15)
23. Installezlesvisàtêtecylindrique#6x3/4"à
la main avec un tournevis, puis répétez ces
étapes pour le support de montage droit.
Fig. 13
Fig. 14 Fig. 15
“A”
“A”
“A”
Façade

Avant Arrière
1,6 cm
Avant de la façade

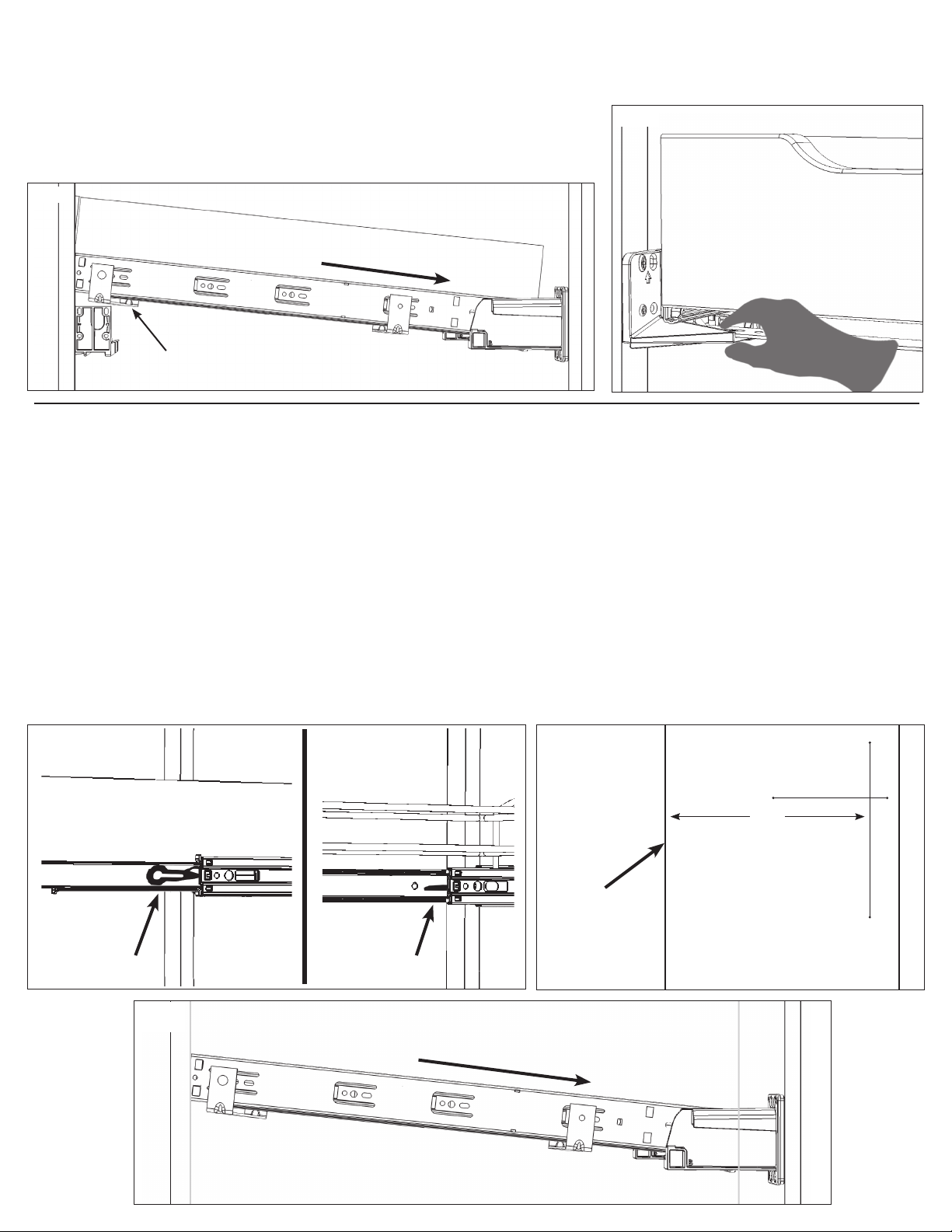

24. Insérez le panier dans les supports arrière à un angle atteignant la profondeur désirée, comme illustré. (Fig. 16)
25. Abaissez le support de montage en acier dans les supports de montage avant et appuyez fermement tout en soutenant le bas des supports de montage jusqu'à
ce que le panier s'enclenche dans les deux supports comme indiqué. (Fig. 17)
a. Si le support en acier ne s'enclenche pas dans les supports de montage avant, soulevez le
panier à un angle et ajustez la profondeur du panier dans le support de montage arrière et
baissez à nouveau.
26. L'installationestterminéepourunmeubleàfaçade3,8cmousansfaçade.
Support de montage en acier
Fig. 17
Fig. 16
27. Déployez entièrement les glissières.
28. Appuyez sur les leviers de dégagement vers le haut et vers le bas sur les côtés opposés de chaque côté de la glissière comme indiqué (Fig. 18) tout en retirant
le panier. Mettez le panier de côté.
29. Soustrayez 1,7 cm de la Mesure A pour obtenir la mesure B.
30. UtilisezlamesureBpourtracerunelignesurlafaçadegaucheàcettedistanceduplancherdumeuble.Tracezuneligneverticaleà1,6cmdel'avantdumeuble
pour croiser la ligne de la mesure B comme indiqué. (Fig. 19)
31. Avecunemèche1/8",percezuntroupiloteprofondde1,9cmàl'intersectiondeslignes,puisrépétezl'opérationpourlecôtédroitdelafaçade.
32. Insérez la glissière dans les supports de montage arrière jusqu'à ce que la profondeur désirée soit atteinte. (Fig. 20) Puis ajustez les éléments coulissants intérieurs
jusqu'àcequeletroupilotesoitvisibleàtraverslaglissière.Insérezcomplètementlesvisàtêteplate#6x3/4"danslestrousetserrezsurlecôtédroitetgauchedu
meuble.
33. Poussez délicatement les éléments coulissants intérieurs dans la glissière. Puis remettez le panier dans la glissière. Il y aura une certaine résistance.
34. L'installation est terminée pour un meuble à façade 4,4 cm.
Panier métallique
Fig. 18
Panier en bois
Fig. 19
Ligne “B”
Fig. 20
Levier de
dégagement Levier de
dégagement
Droit - vers le haut
Gauche - vers le bas Droit - vers le haut
Gauche - vers le bas

1. Determine su altura deseada levantando la cesta superior en el gabinete, teniendo en cuenta el contenido de la gaveta
y otro tipo de obstrucciones (como bisagras).
2. Mida la distancia desde el soporte de montaje inferior de la cesta hasta el piso del gabinete. (Fig. 1) y, luego, agregue
5,1 cm para obtener la medida A.
3. Marque el centro aproximado de la pared posterior del gabinete en la medida A. Luego, a la misma altura, realice una
segunda marca aproximadamente a 10,2 cm hacia la izquierda del centro. (Fig. 2)
4. Con la flecha de la plantilla de instalación apuntando hacia arriba, inserte el receptáculo de montaje posterior derecho
en la plantilla. El lado “A” del receptáculo debe mirar hacia el centro del gabinete como se muestra. (Fig. 3) La
muesca en “V” en el receptáculo debe alinearse con la muesca en “V” en las plantillas como se muestra. (Fig. 4)
Presione el receptáculo firmemente hasta que se asiente en la plantilla. Repita el mismo procedimiento con el
receptáculo de montaje posterior izquierdo.
5. Presione el botón de bloqueo en la plantilla y expándala para hacerla coincidir con el ancho de la cesta seleccionando
 lasposicionesde27,9cm,35,6cmo43,2cm.(Fig. 5)
6. Retire la película de la cinta adhesiva en la parte posterior de los receptáculos de montaje posterior.
7. Alinee la plantilla con las marcas en la pared posterior del gabinete y centre la plantilla de izquierda a derecha de modo
que haya igual espacio de cada lado. Empuje los receptáculos firmemente en la pared posterior asegurándose de que la
cinta se pegue. (Fig. 6)
8. Sicuentaconunaparedposteriordelgadade0,6cm,continúeconelPaso9.Delocontrario,continúeconelPaso14.
310371-B_A (0513)
2700 Oak Industrial Drive NE
Grand Rapids, MI 49505 USA
800.253.1561 | 616.459.3311
www.kv.com
KIT DE APILAMIENTO
Instrucciones de Instalación
Sirve para aperturas anchas de gabinetes de 29,2 cm a 50,2 cm
Herramientas Requeridas
 •Taladro
 •Brocade1/8"
 •Brocade5/16"
 •Destornillador
 •Cintamétrica
Piezas incluidas Cant.
A. Plantilla 1
B. Receptáculos de montaje 2
posteriores
C. Soportes de mmontaje frontales 2
D. Tornillosdecabeza 8
 troncocónica#6x5/8"
E.Tornillosdecabeza 8
 plana#6x3/4"
Marco de superficie con cesta de alambre
Sin marco con cesta de madera
Fig. 3
Fig. 4
Ensamblajes del producto
STACKKIT-R-BLK
La muesca en “V”
Presione
La Medida A
Fig. 5
Fig. 1 Fig. 2
Altura + 5,1 cm = La Medida A
10,2 cm xx
Fig. 6
A.
C.
E.
B.
D.
©2013 Knape & Vogt. Reservados todos los derechos. El Knape y Vogt®
reservanelderechodecambiarespecificacionessinelaviso.Hechoen
los Estados Unidos.

9. Marque el centro de los orificios en la pared posterior del gabinete. (Fig. 7)
10. Retirelosreceptáculosdemontajeposterioresylaplantilladelapareddelgabinetey,luego,retirelosreceptáculosdelaplantilla.Conunabrocade5/16",perfore
orificios del 1 al 4.
11. Inserte los anclajes completamente en los orificios y presione la clavija roja en los anclajes manualmente para abrirlos (Fig. 8) y, luego, retire la clavija roja.
12. Tome los receptáculos de montaje posteriores izquierdos y alinee las ubicaciones de los tornillos con los anclajes en la pared posterior del gabinete. Instale tornillos
 decabezatroncocónica#6x5/8".(Fig. 9) Tenga cuidado de no apretar demasiado los tornillos en los anclajes.
13. Repitaesteprocedimientoconelreceptáculodemontajeposteriorderechoy,luego,continúeconelPaso.
14. Instaletornillosdecabezatroncocónica#6x5/8"enlasubicacionesquesemuestran(Fig. 10) para los
soportes posteriores izquierdo y derecho y, luego, retire la plantilla (opcional).
15. Determine si tiene un gabinete con marco de superficie o sin marco. (Fig. 11)
16. Sitieneungabinetesinmarco,continúeconelPaso17.Delocontrario,continúeconelPaso19.
17. Utilice la medida A para marcar el lado izquierdo de la pared del gabinete hacia la parte delantera, midiendo
desde el piso del gabinete. (Fig. 11)
18. Alinee la parte superior del soporte de montaje frontal con la marca y 0.3 cm hacia atrás del frente del
gabinete (Fig. 12)ContinúeconelPaso22.
Fig. 7 Fig. 9
Fig. 8
Fig. 10 Fig. 11
Fig. 12
19. Mida el ancho del marco de superficie. (Fig. 13)
a. Siesde4,4cm,noutilicelossoportesdemontajefrontalesycontinúeconelPaso27.
b. Siesde3,8cm,utilicelossoportesdemontajefrontalesycontinúeconelPaso20.
Marco de
superficie
Sin marco
“A” “A”
“A”
Sin marco
20. Utilice la medida A para marcar el lado
izquierdo del marco de superficie, midiendo
desde el piso del gabinete. (Fig. 14)
21. Alinee la parte superior del soporte de montaje
frontal con la marca. Deslice el soporte en su
lugar de modo que la parte posterior del marco
de superficie toque el borde del soporte de
montaje frontal como se muestra. (Fig. 14)
22. Conunabrocade1/8",perforeorificiospiloto
de 1,3 cm en las ubicaciones señaladas. (Fig. 15)
23. Instaletornillosdecabezatroncocónica#6x3/4"
manualmente con un destornillador y, luego, repita
estos pasos con el soporte de montaje derecho.
Fig. 13
Fig. 14 Fig. 15
“A”
“A”
“A”
Marco de superficie

Frente Parte posterior
1,6 cm
Frente del marco de
superficie
24. Inserte la cesta en los receptáculos posteriores de forma inclinada hasta que alcance la profundidad deseada como se muestra (Fig. 16)
25. Baje la correa de montaje de acero frontal en los soportes de montaje frontales y presione firmemente mientras sostiene la parte inferior de los soportes de montaje
hasta que la cesta encaje en ambos soportes como se muestra. (Fig. 17)
a. Si la correa no se fija en los soportes de montaje frontales, levante la cesta de forma inclinada
y ajuste la profundidad de la cesta en el soporte de montaje posterior y vuélvala a bajar.
26. Hacompletadolainstalacióndelgabinetesinmarcooconmarcodesuperficiede3,8cm.
Correa de montaje de acero
Fig. 17
Fig. 16
27. Extienda los deslizadores para gavetas por completo.
28. Presione las palancas de liberación hacia arriba y abajo en los lados opuestos a cada lado del deslizador como se muestra (Fig. 18) al mismo tiempo que retira la
cesta. Reserve la cesta.
29. Reste 1,7 cm a la medida A para obtener la medida B.
30. UtilicelamedidaBparadibujarunalíneaenelladoizquierdodelmarcodesuperficieaestadistanciadelsuelodelgabinete.Dibujeunalíneaverticalde1,6cm
hacia atrás del frente del gabinete que se cruce con la línea de la medida B como se muestra. (Fig. 19)
31. Conunabrocade1/8",perforeunorificiopilotode1,9cmdondesecruzanlaslíneasy,luego,repitaesteprocedimientoconelladoderechodelmarcode
superficie.
32. Inserte el ensamblaje del deslizador en los receptáculos de montaje posteriores hasta alcanzar la profundidad deseada. (Fig. 20) Luego, ajuste las piezas internas
 deldeslizadorhastaqueelorificiopilotopuedaverseatravésdeldeslizador.Insertetotalmentelostornillosdecabezaplana#6x3/4"enlosorificiosyapriételos
del lado derecho e izquierdo del gabinete.
33. Regreseconcuidadolaspiezasinternasdeldeslizadoralinteriordeldeslizador.Luego,vuelvaainsertarlacestaenelensamblajedeldeslizador.Habráalgode
resistencia.
34. Hacompletadolainstalacióndelgabineteconmarcodesuperficiede4,4cm.
Palanca de
liberación
Palanca de
liberación
Derecha - Arriba
Izquierda - Abajo
Cesta de alambre
Fig. 18
Cesta de madera
Fig. 19
Línea “B”
Fig. 20
Derecha - Arriba
Izquierda - Abajo
