Kobalt 200382 User manual

Questions, problems, missing parts?Before returning toyour retailer, call our customer
service department at 1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday -Friday.
1
AB12356A
ATTACH YOUR RECEIPT HERE
Serial Number ____________ Purchase Date ____________
kobalttools.com
ITEM #0057655
3 GAL. AIR COMPRESSOR
MODEL #0200382
Español p. 27
Francias p.14

2Lowes.com
kobalttools.com
PRODUCT SPECIFICATIONS
COMPONENT SPECIFICATION
Power 120 V / 60 Hz / 12 A
Pump/Motor 1.5 HP, oil-free, belt drive, single stage
Tank Capacity 3 gallons
Cut-in Pressure 125 PSI
Cut-out Pressure 155 PSI
SCFM @ 40 PSI 4.0
SCFM @ 90 PSI 2.6
Power Cord SJT 16AWG / 78 in. length
Note:Avoid the use of extension cords whenever possible. If an extension cord must be used, it must
have a minimum wire size of 14 AWG, and must be no longer than 30 feet. Use only a 3-wire
extension cord that has a 3-prong grounding plug, and plug it into a 3-holed outlet that is suit-
able for the compressor’s plug.
TABLE OF CONTENTS
Product Specications ...........................................................2
Package Contents ..............................................................3
Part Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Safety Information ..............................................................5
Operating Instructions ...........................................................7
Care and Maintenance...........................................................9
Troubleshooting ...............................................................10
Warranty.....................................................................12
Replacement Parts List .........................................................13

3Lowes.com
kobalttools.com
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Electric Motor and Pump Inside 1
B ON/OFF Switch 1
C Air-Line Outlet 1
D Regulated Pressure Gauge 1
E Tank Pressure Gauge 1
F Air Pressure Regulator 1
G Pressure Relief Valve 1
H Air Tank 1
I Drain Valve 1
J Power Cord 1

4Lowes.com
kobalttools.com

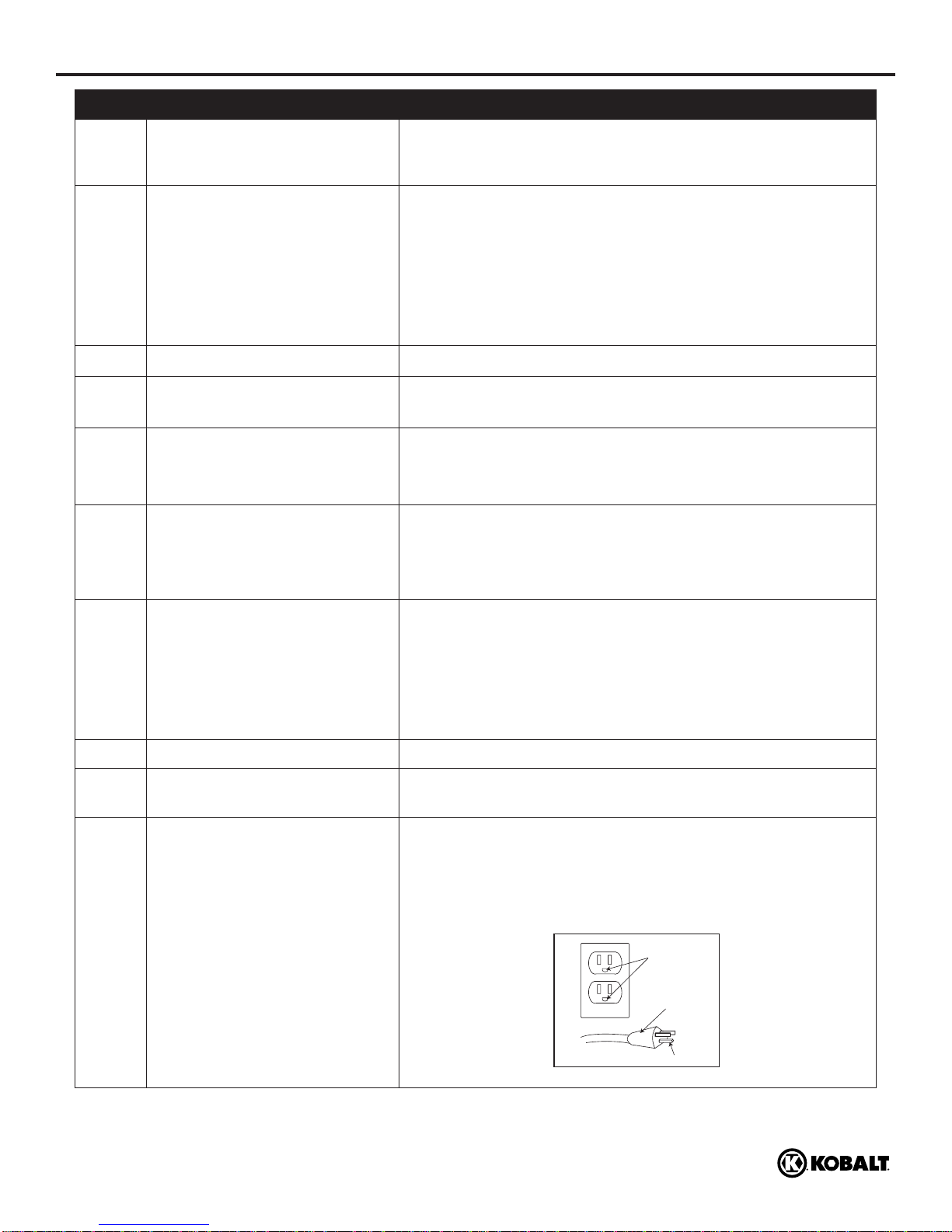

PART DESCRIPTION
PART PART NAME PART DESCRIPTION
A Electric Motor and Air
Compressor Pump The motor is used to power the pump. The pump is
used to compress the air and discharge it into the tank
via the piston moving up and down in the cylinder.
B ON/OFF Switch This switch turns on the compressor and is operated
manually. When in the ON position, it allows the
compressor to start up or shut down automatically,
without warning, upon air demand. Always set this
switch to OFF when the compressor is not being used
and before unplugging the compressor.
C Air Line Outlet The outlet is used to connect the 1/4 in. NPT air hose.
D Regulated Pressure Gauge The gauge is used to measure the regulated outlet
pressure.
E Tank Pressure Gauge The gauge is used to measure the store air pressure
level of the tank. It is not adjustable by the operator, and
does not indicate line pressure.
F Air Pressure Regulator The regulator is used to adjust line pressure to the tool
you are using. Turn the knob clockwise to increase
pressure and counterclockwise to decrease pressure.
G Pressure Relief Valve The valve is used to prevent system failures by relieving
pressure from the system. When the pressure reaches
the preset level, the pressure switch will not shut down
the motor, it will automatically pop open or you can pull
the ring on the valve to open.
HAir Tank The tank is used to store the compressed air.
I Drain Valve The drain valve is used to remove moisture from the air
tank after the unit is shut off.
J Power Cord This product is for use on a nominal 120-volt circuit
and should be grounded. A cord with a grounding plug
must be used. Make sure the product is connected to
an outlet having the same conguration as the plug. No
adapter should be used with this product.
Grounded
outlet
Grounding Pin
Plug

5Lowes.com
kobalttools.com
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or operate this product.
If you have any questions regarding the product, please call customer service at 1-888-3KOBALT, 8
a.m. - 8 p.m., EST, Monday - Friday.
Safety Symbols
The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols
and the explanations that accompany them deserve your careful attention and understanding. The
safety warnings DO NOT, by themselves, eliminate any danger. They are not substitutes for proper
accident-prevention measures.
DANGER: Someone will be seriously injured or killed if the safety information is not followed.
WARNING: Someone could be seriously injured or killed if the safety information is not
followed.
CAUTION: Someone may be injured if the safety information is not followed.
User Safety
DANGER: Improper installation of the grounding plug will result in a risk of electric shock. If
repair or replacement of the cord or plug is necessary, do not connect the grounding wire to either at
blade terminal. The grounding wire is in the green outer surface.
WARNING: Risk of explosion or re. Never spray ammable liquids in a conned area. It is
normal for the motor and pressure switch to produce sparks while operating. If sparks come into
contact with vapors from gasoline or other solvents, they may ignite and cause a re or explosion. Do
not smoke while spraying. Do not spray where sparks or ames are present. Keep the compressor as
far from the spray area as possible. Always operate the compressor in a well-ventilated area.
WARNING: Risk of electric shock. A licensed electrician must install all wiring in accordance
with all local and national codes. To avoid electric shock, never use an electric air compressor
outdoors when it is raining or on a wet surface.
WARNING: Risk of bursting. Rust can weaken the tank. Drain the condensed water from the
tank after each use to reduce rusting. Do not weld, drill or modify the air tank of this compressor.
Welding or modications on the air tank can severely impair tank strength and cause an extremely
hazardous condition. If a leak is detected in the tank, replace the tank immediately.
WARNING: Risk of injury. Always shut off the compressor, remove the plug from the outlet and
bleed all pressure from the system before servicing the compressor or when the compressor is not in
use. Do not use the unit with the shrouds removed. Contact with moving parts could cause serious
injury.

6Lowes.com
kobalttools.com
SAFETY INFORMATION (CONTINUED)
WARNING: Risk of bursting. Check the maximum pressure rating in the manual or the serial
tag label. Compressor outlet pressure must be regulated so as to never exceed the maximum
pressure rating. Relieve all pressure through the hose before removing or attaching accessories.
WARNING: Risk of bursting. Do not adjust the pressure switch or relief valve for any reason.
They have been preset at the factory for the maximum pressure of this unit. If the pressure switch or
the relief valve are tampered with, personal injury or property damage may occur.
WARNING: Risk of burns. The pump and manifold generate high temperatures. To avoid burns
or other injuries, do not touch the pump, manifold or transfer tube while the unit is running. Allow the
parts to cool before handling or servicing. Keep children away from the compressor at all times.
WARNING: Risk to breathing. Read all labels when you are spraying paints or toxic materials,
and follow the safety instructions. Use a respirator mask if there is a chance of inhaling anything you
are spraying. Never directly inhale the compressed air produced by a compressor.
WARNING: Risk of eye injury. Always wear ANSI 287.1 approved safety goggles when using an
air compressor. Never point the nozzle or sprayer toward a person or any part of the body. If the spray
penetrates the skin, serious injury may occur.
WARNING: Never exceed the maximum working pressure of the tool.
WARNING: Never attempt to open the drain valve when the tank pressure is more than 10 PSI.
CAUTION: Pull the pressure relief valve ring daily to ensure the valve is functioning properly.
CAUTION: The unit must be kept a minimum of 12 in. from the nearest wall, in a well-ventilated
area for cooling.
CAUTION: Protect the air hose and electric cord from damage and puncture. Inspect them
weekly for weak or worn spots and replace if necessary.
CAUTION: Always wear hearing protection when using an air compressor. Failure to do so may
result in hearing loss.
CAUTION: Operation of the unit should always be in a position that is stable. Never use the
unit on a rooftop or elevated position that could allow the unit to fall or be tipped over.

7Lowes.com
kobalttools.com
OPERATING INSTRUCTIONS
1. Preparing for Startup
WARNING: Risk of bursting. Too much air
pressure causes a hazardous risk of bursting. Check the
manufacturer’s maximum pressure rating for air tools and
accessories. The regulator outlet pressure must never
exceed the maximum pressure rating
a. Set the ON/OFF switch (B) to the 0 (off) position.
b. Turn the air pressure regulator knob (F) counter-
clockwise until it stops.
c. Attach air hose/accessories or air tools (not
included) to the air-line outlet (C).
2. Starting up the Compressor
WARNING: High temperatures are generated by
the electric motor and the pump. To prevent burns or
other injuries, DO NOT touch the compressor while it
is running. Allow it to cool before handling or servicing.
Keep children away from the compressor at all times.
WARNING: When adjusting from a higher to a
lower pressure, turn the knob counterclockwise past the
desired setting. Then turn clockwise to reach the desired
pressure. Do not exceed operating pressure of the tool or
accessory being used.
a. Close the tank drain valve (I) by turning
clockwise.
b. Plug in the power cord (J).
c. Set the ON/OFF switch (B) to the I (on) position
and allow tank pressure to build. Motor will stop
when tank pressure reaches “cut-out” pressure.
d. Turn the air pressure regulator knob (F) clockwise
until desired pressure is reached.
e. The compressor is ready for use.

8Lowes.com
kobalttools.com
OPERATING INSTRUCTIONS (CONTINUED)
3. Shutting Down the Compressor
WARNING: To avoid personal injury, always shut
off and unplug the unit, and relieve all air pressure from
the system before performing any service on the air
compressor.
WARNING: Risk of unsafe operation. The unit
cycles automatically when power is on. When performing
maintenance, you may be exposed to voltage sources,
compressed air or moving parts. Personal injuries can
occur. Before performing any maintenance or repair,
disconnect the power source from the compressor and
bleed off all air pressure.
CAUTION: Escaping air and moisture can propel
debris that may cause eye injury. Wear safety goggles
when opening the drain valve.
a. Set the ON/OFF switch (B) to the 0 (off) position.
b. Unplug the power cord (J).
c. Reduce the pressure in the tank through the
outlet hose. Pulling the pressure relief valve
ring (G) and keeping it open will also reduce the
pressure in the tank.
d. Tip the compressor so the tank drain valve is at
the bottom of the tank. Then open the tank drain
valve counterclockwise to allow moisture to drain
from the tank.

9Lowes.com
kobalttools.com
CARE AND MAINTENANCE
WARNING: To avoid personal injury, always shut off and unplug the unit and relieve all air
pressure from the system before performing any service on the air compressor.
Regular maintenance will ensure trouble-free operation. The items listed here should be inspected on
a regular basis.
• On a daily basis, drain the tank to prevent corrosion from forming inside the tank. Drain the
condensation at the end of every day. Wear protective goggles. Relieve the air pressure in the
system and then open the drain valve on the bottom of the tank.
I
• On a daily basis, pull the relief valve on the ring to ensure that it is operating properly and to clear
the valve of any possible obstructions.
• Check all connections to ensure they are tight. A small leak of any part of the compressor will
reduce the unit’s performance. Spray a small amount of soapy water around the area of the
suspected leak with a spray bubble. If bubbles appear, repair or replace the faulty component. Do
not overtighten any connections.
• Before storing the unit for a long period, do the following:
– Use an air blow gun (not included) to clean all dust and debris from the compressor.
– Disconnect and coil the power cord.
– Pull the pressure relief valve to release all pressure from the tank.
– Drain all moisture from the tank.
– Cover the entire unit to protect it from moisture and dust.

10 Lowes.com
kobalttools.com
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
There is low
pressure, not
enough air, or the
compressor does
not stop.
1. The tank drain valve is open.
2. There is a leak in the ttings.
3. There is a prolonged or
excessive use or air.
4. The compressor is not large
enough.
5. There is a hole in the air hose.
6. The tank leaks.
7. The seals are blown.
8. The valve leaks.
9. There is a leaking or worn
piston.
1. Close the tank and drain the valve.
2. Check ttings with soapy water.
Tighten or reseal leaking ttings.
DO NOT OVERTIGHTEN.
3. Decrease the amount of air used.
4. Check the air requirement or the
accessory. If it is higher than the
CFM and the pressure supplied by
the compressor, you need a larger
compressor. Most accessories are
rated at 25% of the actual CFM
while running continuously.
5. Check and replace if necessary.
6. WARNING: Immediately
replace the tank. DO NOT attempt
to repair.
7. Replace the compressor assembly.
8. Replace the compressor assembly.
9. Replace the compressor assembly.
Air leaks from the
regulator or the
regulator does
not regulate air
pressure.
1. The internal parts of the
regulator are dirty or damaged. 1. Replace the regulator or internal parts.
The regulated
pressure gauge
reading drops when
the air accessory is
being used.
1. This is normal.
2. The compressor is not large
enough.
1. If the pressure drops too low,
adjust the regulator while the
accessory is used.
2. Check the air requirement or the
accessory. If it is higher than the
CFM and the pressure supplied by
the compressor, you need a larger
compressor. Most accessories are
rated at 25% of the actual CFM
while running continuously.
The pressure relief
valve opens.
1. The tank pressure exceeds the
normal rating pressure.
2. The pressure switch is stuck.
1. Replace the pressure switch.
2. Replace the pressure switch.

11 Lowes.com
kobalttools.com
TROUBLESHOOTING (CONTINUED)
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The motor will not
run.
1. Tank pressure exceeds the
preset pressure switch limit.
2. The fuse is blown or the circuit
breaker tripped.
3. The check valve is stuck in the
open position.
4. The wire gauge in the cord is
wrong or the extension cord
length is excessive.
5. There are loose electrical
connections.
6. The motor’s thermal overload
protection has tripped.
1. The motor will start automatically
when the tank pressure drops
below the tank cut-in pressure.
2. Replace the blown fuse or reset
the circuit breaker. Do not use
a fuse or circuit breaker with a
higher rating than specied for
your branch circuit.
Check for proper fuse; type T fuse
is acceptable.
Check for low voltage and proper
extension cord size.
Disconnect other applications
from the circuit. Operate the
compressor on a dedicated circuit.
3. Remove and clean or replace.
4. Check for proper gauge and
extension cord length.
5. Contact an authorized service
center.
6. Turn the air compressor off, unplug
the power cord and wait until the
motor has cooled down. Plug in
the power cord only after the motor
has cooled down, however wait
at least ve minutes to make sure
the thermal overload protector has
recovered.

12 Lowes.com
kobalttools.com
WARRANTY
1-YEAR LIMITED WARRANTY
This product is guaranteed for a period of one year from the date of original retail purchase against
defects in materials and workmanship.
Subject to the conditions and limitations described below, this product, if returned to us with proof
of purchase within the stated warranty period and if covered under this warranty, will be repaired or
replaced (with the same model, or one of equal value or specication), at our option. We will bear the
cost of any repair or replacement and any costs of labor relating thereto.
This warranty is subject to the following conditions and limitations:
a. A bill of sale verifying the purchase and purchase date must be provided.
b. This warranty will not apply to any product or part which is worn or broken or which has
become inoperative due to abuse, misuse, accidental damage, neglect or lack of proper
installation, operation or maintenance (as outlined in the applicable owner’s manual or
operating instructions) or which is being used for industrial, professional, commercial or rental
purposes.
c. This warranty will not apply to normal wear and tear or to expendable parts or accessories
that may be supplied with the product which are expected to become inoperative or unusable
after a reasonable period of use.
d. This warranty will not apply to routine maintenance and consumable items such as, but not
limited to, fuel, lubricants, vacuum bags, blades, belts, sandpaper, bits, uids, tune-ups or
adjustments.
e. This warranty will not apply where damage is caused by repairs made or attempted by others
(i.e. persons not authorized by the manufacturer).
f. This warranty will not apply to any product that was sold to the original purchaser as a
reconditioned or refurbished product (unless otherwise specied in writing).
g. This warranty will not apply to any product or part thereof if any part from another
manufacturer is installed therein or any repairs or alterations have been made or attempted by
unauthorized persons.
h. This warranty will not apply to normal deterioration of the exterior nish, such as, but not
limited to, scratches, dents, paint chips, or to any corrosion or discoloring by heat, and
abrasive chemical cleaners.
i. This warranty will not apply to component parts sold by and identied as the product of
another company, which shall be covered under the product manufacturer warranty, if any.

Printed in China
Kobalt®is a registered trademark of LF, LLC.All Rights Reserved.
13 Lowes.com
kobalttools.com
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-888-3KOBALT, 8 a.m. - 8 p.m.,
EST, Monday - Friday
PART PART NAME PART
NUMBER PART PART NAME PART NUMBER
1 Air Tank CC0701.10.00 17 Cross Head Screw,
M5x10 5802-0030-01
2 Handle Grip CC0701.00.04 18 Lock Washer, Ø5 J2981200040
3 Rubber Hose CC0701.40.01 19 Back Vent Panel CC0701.00.06
4 Hex Bolt, M5x12 J078017003320 Side Vent Panel CC0701.00.07
5 Control Panel CC0701.40.02 21 Sponge CC0701.20.03
6 Pressure Gauge WCYBZX.01.05 22 Bottom Housing CC0701.20.01
7 Regulator WCFATY.01.05 23 Power Cord CC0701.20.02
8 Quick Coupler 5106-0010-0124 Pressure Switch WCDQYL.01.55
9 Transfer Tube CC0701.30.00 25 Strain Relief Q3113177001
10 Screw, ST4x16 5804-0040-0126 Check Valve 5109-0010-01
11 Top Housing CC0701.00.08 27 Rubber Feet CC0701.00.03
12 ON/OFF Switch D3003000011 28 Relief Valve WCFAAQ.01.75
13 Hex Bolt, M8x35 J080976003229 Square Feet CC0701.00.02
14 Flat Washer, Ø8 J298975003230 Hex Bolt, M6x12 5809-0070-01
15 Motor/Pump Assembly 2210000831 Drain Valve 5105-0030-01
16 Lead Wire CC0701.00.05 32 Frame Cap CC0701.00.01

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 888 3KOBALT, entre 8 h et 20 h (HNE),
du lundi au vendredi.
14
JOIGNEZ VOTRE REÇU ICI
Numéro de série ____________ Date d’achat ____________
kobalttools.com
ARTICLE #0057655
COMPRESSEUR D’AIR
PORTATIF DE 11,36 L
MODÈLE #0200382

15 Lowes.com
kobalttools.com
CARACTÉRISTIQUES DU PRODUIT
ÉLÉMENT CARACTÉRISTIQUES
Alimentation 120 V/60 Hz/12 A
Pompe/moteur 1,5 HP, sans huile, entraînement par courroie, un étage
Capacité du réservoir 11,36 L
Point d’enclenchement 125 lb/po2
Point de déclenchement 155 lb/po2
pi3std /min à 40 lb/po24,0
pi3std /min à 90 lb/po22,6
Cordon d’alimentation SJT 16AWG/longueur de 198,12 cm
Remarque : Dans la mesure du possible, évitez d’utiliser une rallonge. Si vous devez en utiliser une,
optez pour une rallonge d’un calibre AWG minimal de 14 et d’une longueur maximale
de9,14mdotéed’unecheà3brochesavecmiseàlaterre,etbranchez-lasurune
prisetripolairequiconvientàlacheducompresseur.
TABLE DES MATIÈRES
Caractéristiques du produit ......................................................15
Contenu de l’emballage .........................................................16
Description des pièces..........................................................17
Consignes de sécurité ..........................................................18
Mode d’emploi ................................................................20
Entretien.....................................................................22
Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garantie .....................................................................25
Liste des pièces de rechange ....................................................26

16 Lowes.com
kobalttools.com
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Moteur électrique et pompe 1
B Interrupteur 1
C Sortie pour conduite d’air 1
D Manomètre régulé 1
E Manomètre du réservoir 1
F Régulateur de pression d’air 1
G Soupape de décharge 1
H Réservoir d’air 1
I Robinet de vidange 1
J Cordon d’alimentation 1

17 Lowes.com
kobalttools.com
DESCRIPTION DES PIÈCES
PIÈCE NOM DE LA PIÈCE DESCRIPTION DE LA PIÈCE
A Moteur électrique
et pompe pour
compresseur d’air
Le moteur sert à alimenter la pompe. La pompe sert
à comprimer l’air et à le refouler dans le réservoir par
la course ascendante et descendante d’un piston dans
le cylindre.
B Interrupteur Cet interrupteur met en marche le compresseur et est
activé manuellement. Lorsqu’il est en position de marche,
le compresseur démarre et s’arrête automatiquement,
sans avertissement, à la suite d’une demande d’air. Mettez
toujours cet interrupteur en position d’arrêt lorsque vous
n’utilisez pas le compresseur ou avant de le débrancher.
C Sortie pour conduite d’air Cettesortiesertàraccorderletuyauàairàletage
NPT de 6,35 mm.
D Manomètre régulé Le manomètre sert à mesurer la pression de sortie régulée.
E Manomètre du réservoir Le manomètre sert à mesurer la pression de l’air
emmagasiné dans le réservoir. Vous ne pouvez pas le
régler et il n’indique pas la pression de conduite.
F Régulateur de
pression d’air Le régulateur sert à régler la pression de conduite vers
l’outil utilisé. Tournez le bouton dans le sens des aiguilles
d’une montre pour accroître la pression, ou dans le sens
contraire des aiguilles d’une montre pour la réduire.
G Soupape de décharge Lasoupapesertàévacuerlapressiondel’appareilan
de prévenir les pannes. Lorsque la pression atteint un
niveau préétabli, si l’interrupteur n’a pas coupé le moteur,
la soupape s’ouvre automatiquement. Vous pouvez
également l’ouvrir manuellement en tirant sur son anneau.
H Réservoir d’air Le réservoir sert à emmagasiner l’air comprimé.
I Robinet de vidange Le robinet de vidange purge l’humidité du réservoir d’air
après l’arrêt de l’unité.
J Cordon d’alimentation Cet appareil doit être utilisé sur un circuit d’une tension
nominale de 120 V et mis à la terre. Vous devez utiliser un
cordond’alimentationmunid’unechedemiseàlaterre.
Assurez-vousdebrancherl’appareilsurunepriseayant
lesmêmescaractéristiquesquelache.N’utilisezpas
d’adaptateur pour brancher l’appareil.
Prise mise
à la terre
Broche de mise à la terre
Fiche

18 Lowes.com
kobalttools.com
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler
ou d’utiliser le produit. Si vous avez des questions, veuillez communiquer avec notre service à la
clientèle au 1 888 3KOBALT, entre 8 h et 20 h (HNE), du lundi au vendredi.
Symboles relatifs à la sécurité
Les symboles relatifs à la sécurité servent à attirer votre attention sur les dangers possibles. Vous
devez prêter une attention particulière à ces symboles ainsi qu’aux explications qui sont fournies et
bien les comprendre. Pour éliminer tout danger, vous devez respecter les messages d’avertissement.
Ces messages ne remplacent toutefois pas les mesures appropriées de prévention d’accidents.
DANGER :Lenon-respectdesconsignesdesécuritéoccasionneradesblessuresgraves
ou mortelles.
AVERTISSEMENT : Lenon-respectdesconsignesdesécuritépeutoccasionnerdesblessures
graves ou mortelles.
MISE EN GARDE : Le non-respect des consignes de sécurité peut occasionner des
blessures.
Sécurité des utilisateurs
DANGER :Lebranchementinadéquatdelachedemiseàlaterreentraîneunrisquedechoc
électrique.Silecordond’alimentationoulachedoiventêtreréparésouremplacés,nebranchezpas
leldemiseàlaterresuruneborned’alimentation(lame).Leldemiseàlaterreestceluidontla
gaine est verte.
AVERTISSEMENT : Risque d’explosion ou d’incendie. Ne vaporisez jamais de liquides
inammablesdansunespaceclos.Ilestnormalquelemoteuretquelepressostatproduisentdes
étincelles durant le fonctionnement. Si une étincelle entre en contact avec des vapeurs d’essence
oud’autressolvants,ilspeuvents’enammeretcauserunincendieouuneexplosion.Nefumez
paspendantlavaporisation.Nevaporisezpasenprésenced’étincellesoudeammes.Tenezle
compresseur d’air aussi loin que possible de la zone de vaporisation. Faites toujours fonctionner le
compresseur dans un endroit bien ventilé.
AVERTISSEMENT : Risque de choc électrique. Les travaux de câblage doivent être effectués
parunélectricienqualiéconformémentàtouslescodeslocauxetnationaux.And’éviterleschocs
électriques, n’utilisez jamais un compresseur d’air électrique à l’extérieur lorsqu’il pleut ni sur une
surface humide.
AVERTISSEMENT : Risque d’éclatement. La rouille peut abîmer le réservoir. Videz l’eau
condenséeduréservoiraprèschaqueutilisationanderéduirelesrisquesdecorrosion.Évitezde
souder,deperceroudemodierleréservoird’airducompresseur.Lasoudureoulamodication
du réservoir d’air peut altérer sérieusement sa résistance et engendrer des conditions extrêmement
dangereuses.Sileréservoirfuit,remplacez-leimmédiatement.
AVERTISSEMENT : Risquedeblessure.Assurez-vousdetoujoursarrêterlecompresseur,de
le débrancher de la prise de courant et d’évacuer sa pression avant d’en faire l’entretien, ainsi que
lorsque vous ne l’utilisez pas. N’utilisez pas l’unité lorsque le boîtier est retiré. Un contact avec des
pièces en mouvement peut causer des blessures graves.

19 Lowes.com
kobalttools.com
CONSIGNES DE SÉCURITÉ (SUITE)
AVERTISSEMENT : Risqued’éclatement.Vériezlapressionnominalemaximaledansle
guide ou sur l’étiquette du numéro de série. La pression de sortie du compresseur d’air doit être
régléedefaçonànejamaisdépasserlapressionnominalemaximale.Évacueztoutelapressiondu
tuyau avant de retirer ou de raccorder des accessoires.
AVERTISSEMENT : Risque d’éclatement. Ne réglez pas le pressostat ou la soupape de
décharge pour quelque raison que ce soit. Ils ont été préréglés à l’usine en fonction de la pression
maximaledececompresseur.Lamodicationdeleurréglagepourraitcauserdesblessuresoudes
dommages matériels.
AVERTISSEMENT : Risque de brûlure. La pompe et le collecteur dégagent une grande chaleur.
Pour éviter les brûlures ou d’autres blessures, ne touchez pas à la pompe, au collecteur ou au tube de
transfert lorsque le compresseur d’air est en marche. Laissez refroidir les pièces avant de les manipuler
ou d’en faire l’entretien. Gardez le compresseur hors de la portée des enfants en tout temps.
AVERTISSEMENT : Risque d’inhalation. Lisez toutes les étiquettes et suivez les consignes de
sécurité avant de vaporiser de la peinture ou des matières toxiques. Portez un masque respiratoire
s’il y a un risque d’inhalation des matières vaporisées. N’inhalez jamais directement l’air produit par
un compresseur.
AVERTISSEMENT : Risque de blessures aux yeux. Portez toujours des lunettes de sécurité
conformes à la norme ANSI 287.1 lorsque vous utilisez un compresseur d’air. Ne pointez jamais une
buse ou un pulvérisateur vers une personne ou une partie du corps. Le jet peut causer des blessures
graves s’il pénètre la peau.
AVERTISSEMENT : Ne dépassez jamais la pression d’utilisation maximale de l’outil.
AVERTISSEMENT : Ne tentez jamais d’ouvrir le robinet de vidange lorsque la pression du
réservoir s’élève à plus de 10 lb/po2.
MISE EN GARDE : Tirezl’anneaudelasoupapededéchargechaquejourandevériersila
soupape fonctionne correctement.
MISE EN GARDE : Le compresseur d’air doit se trouver à au moins 30,48 cm du mur le plus
près, dans un endroit bien ventilé qui assurera son refroidissement.
MISE EN GARDE : Protégez le tuyau à air et le cordon d’alimentation contre les risques
d’endommagementetdeperforation.Vériezchaquesemaines’ilsprésententdestraces
d’affaiblissementoud’usureetremplacez-lesaubesoin.
MISE EN GARDE : Portez toujours des protecteurs auditifs lorsque vous utilisez un
compresseurd’air.Lanon-observancedecetteconsignepeutentraîneruneperteauditive.
MISE EN GARDE : Utilisez toujours l’unité sur une surface stable. N’utilisez jamais l’unité sur
un toit ou en hauteur, car elle pourrait tomber ou se renverser.

20 Lowes.com
kobalttools.com
MODE D’EMPLOI
1. Préparation au démarrage
AVERTISSEMENT : Risque d’éclatement.
Une pression d’air trop élevée entraîne un risque
d’éclatement. la pression nominale maximale
indiquée par le fabricant des outils pneumatiques et des
accessoires. La pression de sortie du régulateur ne doit
jamais dépasser la pression nominale maximale.
a. Mettez l’interrupteur (B)
en position 0 (position d’arrêt).
b. Tournez le bouton du régulateur de pression
d’air (F) dans le sens contraire des aiguilles
d’une montre jusqu’à ce qu’il s’arrête.
c. Fixez le tuyau à air, les accessoires ou les
outils pneumatiques (non inclus) à la sortie
pour conduite d’air (C).
2. Démarrage du compresseur
AVERTISSEMENT : Le moteur électrique et
la pompe dégagent une grande chaleur. Pour éviter
les brûlures et autres blessures, ne touchez PAS au
compresseur lorsqu’il est en marche. Laissez-le refroidir
avant de le manipuler ou d’en effectuer l’entretien.
Gardez le compresseur hors de la portée des enfants
en tout temps.
AVERTISSEMENT : Pour diminuer la pression,
tournez le bouton dans le sens contraire des aiguilles
d’une montre en dépassant le réglage désiré.
Tournez ensuite le bouton dans le sens des aiguilles
d’une montre jusqu’au réglage désiré. Ne dépassez
pas la pression de fonctionnement maximale de l’outil
ou de l’accessoire utilisé.
a. Fermez le robinet de vidange (I) du réservoir
en le tournant dans le sens des aiguilles
d’une montre.
b. Branchez le cordon d’alimentation (J).
c. Mettez l’interrupteur (B) en position I (position
de marche) et laissez la pression s’accumuler
dans le réservoir. Le moteur s’arrêtera lorsque la
pression atteindra le « point de déclenchement ».
d. Tournez le bouton du régulateur de pression
d’air (F) dans le sens des aiguilles d’une montre
jusqu’au réglage désiré.
e. Vous pouvez maintenant utiliser le compresseur.
