Kobalt 241345 User manual

Oilless, Single Stage, Direct Drive, Electric Air Compressor
Sans l’huile, d’un seule étape, à prise directe, compresseur d’air électrique
Sin aciete, de una sola etapa, de mando directo, compresor de aire eléctrico
Item # / Article / Artículo
241345
Digital Parts Manual
Manuel de pièces numériques
Manual de las partes digitales
200-2615_ Rev B_12-06Printed in U.S.A.
Specification Chart____Tableau des spécifications___Cuadro de especificaciones
Questions? See back pages.__Questions ? Consultez la pages final.__¿Preguntas? Vea la páginas final.
?
ITEM #
(ARTICLE)
(ARTÍCULO)
RUNNING
H.P.
(CV)
TANK CAPACITY
GALLONS
(CAPACITÉ DU
RÉSERVOIR - LITRES)
(CAPACIDAD DEL
TANQUE - LITROS)
VOLTAGE/
AMPS/PHASE
(TENSION/
AMPS/PHASE)
(VOLTAJE
AMP/FASE)
KICK-IN
PRESSURE
(PRESSION
D’OUVERTURE)
(PRESION DE
CONEXION)
KICK-OUT
PRESSURE
(PRESSION DE
FERM.)
(PRESION DE
DESCONEXION)
241345 1.5 10 (38) 115/15/1 125
(8,62 bar) 155 (10,69 bar)

2 200-2615

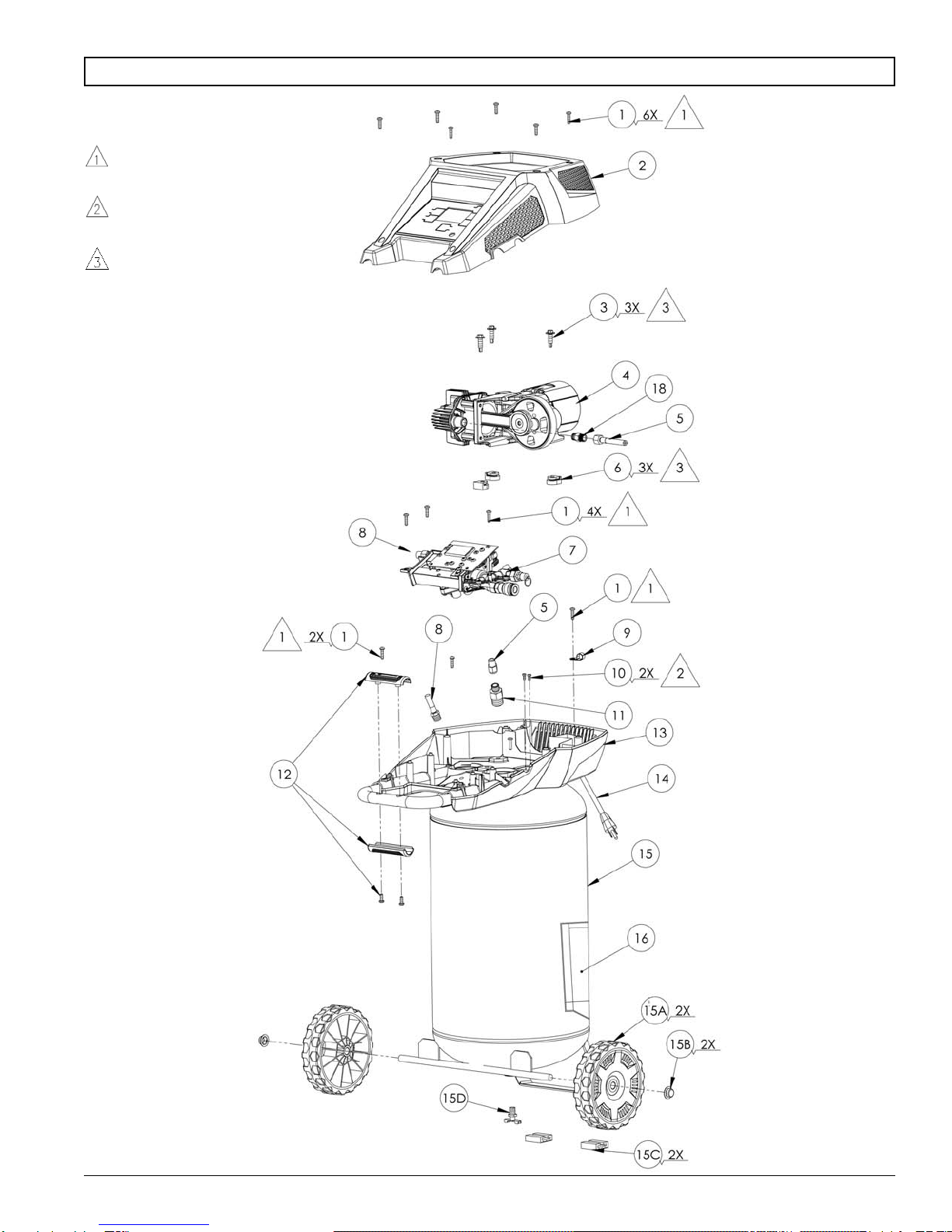

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 10-15 lb-in.
Serrez de 10 À 15 lbs-in.
Torsión hasta 1,1-1,7 N•m
Torque to 20-30 lb-in.
Serrez de 20 À 30 lbs-in.
Torsión hasta 2,3-3,4 N•m
Torque to 100-120 lb-in.
Serrez de 100 À 120 lbs-in.
Torsión hasta 11,3-13,6 N•m
NOTES:

200-2615 3
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 061-0152 11 Screw, plastite #10-14 x 1”.....Vis........................................Tornillo
2 142-0165 1 Shroud, top.............................Enveloppe............................Guardera
3 059-0371 3 Bolt, shoulder 1/4-28 x 1.30....Boulon..................................Perno
4 040-0383 1 Pump/motor assy....................Ensemble pompe/moteur.....Conjunto de bomba/motor
(See page 6)...........................(Voir les page 6) ..................(Vea las paginacione 6)
5 145-0487 1 Transfer tube, pump to tank....Tube.....................................Tubo
6 093-0050 3 Grommet.................................Oeillet...................................Arandela de cabo
7 141-0281 1 Manifold assembly..................Ensemble du collecteur .......Conjunto de múltiple
(See pages 4-5)......................(Voir les pages 4-5) .............(Vea las paginaciones 4-5)
8 145-0455 1 Transfer tube, mnfld to tank....Tube.....................................Tubo
9 071-0026 1 Strain relief 7/16” ...................Soulagement de traction......Aliviador de esfuerzo
10 061-0051 3 Screw, #8-32 x .28..................Vis........................................Tornillo
11 031-0072 1 Check valve............................Soupape ..............................Válvula
12 093-0070 1 Handle grip kit.........................Kit de poignée......................Kit del empuñadura
13 142-0169 1 Shroud, bottom.......................Enveloppe............................Guardera
14 026-0691 1 Power cord .............................Câble ...................................Cordón
15 150-0135 1 Tank assembly........................Ensemble du réservoir.........Conjunto de tanque
(includes items 15A-15D & 16-17)......(inclut les élément 15A-15D et .......(incluye los articulo 15A-15D
............................................................16-17).............................................. y 16-17)
15A 095-0056 2 Wheel......................................Pied......................................Pie
15B 033-0001 2 Hubcap ...................................Chapeau de moyeu .............Tapacubo
15C 094-0030 2 Pad .........................................Tampon................................Almohadilla
15D 072-0001 1 Petcock...................................Robinet de décompression..Llave de desagüe
16 098-3870 1 Label, warning ........................D’avertissement étiquette....Amonestadora escritura de la etu
18 068-0092 1 Connector, 1/4” NPT x 3/8”.....Connecteur..........................Conectador
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

4 200-2615

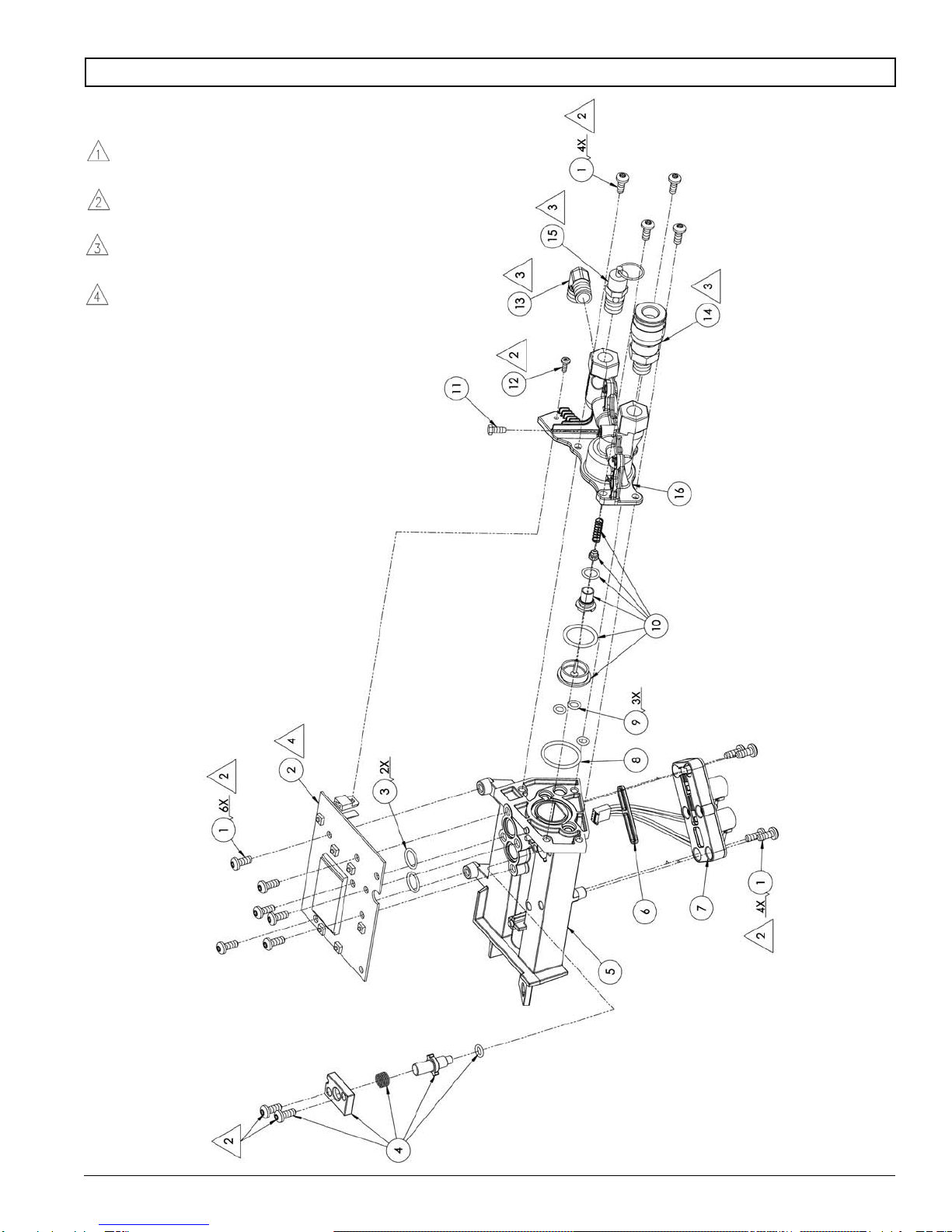

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 8-10 lbs-in
Serrez de 8 à 10 lbs-in
Torsión hasta ,9 - 1,1 Nlm
Torque to 125-150 lbs-in
Serrez de 125 à 150 lbs-in
Torsión hasta 14,1 - 17,0 Nzm
Torque to 5-7 lbs-in
Serrez de 5 à 7 lbs-in
Torsión hasta ,6 - ,8 Nlm
CAUTION: To prevent damage to the programmed
control board, static grounding must be worn during
handling and assembly.
MISE EN GARDE : pour éviter d'endommager le
tableau de commande programmé, il faut une mise à la
terre électrostatique durant la manipulation et
l'assemblage.
PRECAUCIÓN: Para evitar dañar el tablero de control
programado es necesario emplear una tierra estática
durante el manejo y el ensamblaje.
NOTES:

200-2615 5
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 061-0203 16 Screw, #10-16 x 1/2”...............Vis........................................Tornillo
2 026-0710 1 Programmed control ..............Assemblage de tableau de .Ensamblaje del tablero de
board assy..............................commande programmé........control programado
3 054-0245 2 O-rings, 1/2 x 5/8 x 1/16 .........Joint torique .........................Anillo tórico
4 165-0267 1 Tank pressure indicator kit......Trousse d'indicateur de........Kit indicador de la presión
................................................pression du réservoir...........del tanque
5 041-0061 1 Manifold, left ...........................Collecteur, gauche, .............Colector, izquierdo, plástico
................................................plastique
6 054-0248 1 O-ring, solenoid ......................Joint torique .........................Anillo tórico
7 026-0709 1 Solenoid block ........................Bloc de solénoïde ................Bloque del solenoide
8 054-0247 1 O-ring......................................Joint torique.........................Anillo tórico
9 054-0246 3 O-rings, 1/4 x 3/8 x 1/16 .........Joint torique .........................Anillo tórico
10 105-0015 1 Regulator repair kit .................Jeu de pièces de réparation..Juego de reparación
11 061-0051 1 Screw, plastite #8-32..............Vis........................................Tornillo
12 061-0207 1 Screw, #6-32 x 3/8”.................Vis........................................Tornillo
13 064-0079 1 Elbow, 90° ..............................Coude..................................Codo
14 036-0031 1 Quick connect coupler............Raccord rapide ....................Acoplador especial
15 136-0077 1 Pressure relief valve...............Soupape ..............................Válvula
16 041-0078 1 Manifold, die cast....................Collecteur.............................Colector
(Includes item 10)...................(Inclut les article 10) ............Incluye los articulo 10)
141-0281 1 Manifold assembly..................Assemblage du collecteur....Ensamblaje del colector
(Includes items 1-12 & 16)......(Inclut les articles ...............Incluye los articulos
................................................1-12 et 16) ...........................1-12 y 16)
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.

6 200-2615
PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 120-150 lbs-in
Serrez de 120 à 150 lbs-in
Torsión hasta 14,0 - 17,0 Nlm
Head Bolt Torque Sequence
Sequence #’s 1, 2, 3 & 4
Séquence De Serrage Des
Boulons À Tête Séquence De Serrage
Des Boulons 1, 2, 3 et 4
Secuencia De Los Pernos
Del Cabeza # De Secuencia 1, 2, 3 y 4
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 145-0416 1 Tube, intake muffler................Silencieux de tube/intake.....Silenciador de tubo/intake
2 093-0046 1 Grommet, intake muffler.........Oeillet...................................Arandela de cabo
3 061-0162 4 Screw, 1/4-20 x 2-1/4” trilobe..Vis........................................Tornillo
4 042-0104 1 Head.......................................Tête......................................Cabezal
5 054-0226 1 Head o-ring.............................Joint torique .........................Anillo tórico
6 043-0198 1 Valve plate assy......................Ensemble de la plaque de...Conjunto de placa de
(includes items 5 & 7).............soupape (inclut les...............válvula (incluye los
................................................éléments 5 et 7)...................artículos 5 y 7)
7 054-0225 1 Cylinder o-ring ........................Joint torique.........................Anillo tórico
8 N/A 1 Motor assy..............................Ensemble du moteur............Conjunto de motor
must be purchased as a .........vendu en une seule .............se debe comprar como
complete pump/motor assy.....ensemble pompe moteur.....un conjunto completo de
.............................................................................................bomba/motor
— 040-0383 1 Pump/motor assy....................Ensemble pompe/moteur.....Conjunto de bomba/motor
(includes items 1-8) ................(inclut les éléments 1-8).......(incluye los artículos 1-8)

200-2615 7
Replacement parts and service are available from your
nearest authorized Service Center. If the need arises,
contact Product Service as listed at right.
When consulting with a Service Center or Product
Service, refer to the model number and serial number
located on the serial label of the compressor. Proof of
purchase is required for all transactions and a copy of
your sales receipt may be requested.
Record the model number, serial number, and date
purchased in the spaces provided below. Retain your
sales receipt and this manual for future reference.
Attach your sales receipt at bottom right.
When needing service, please contact the nearest
authorized Service Center or call:
1-866-307-4104
Model No. Serial No. Date Purchased, la date d’achat, la fecha de compra
Pour pièces de rechange et réparations de votre Centre
d’Entretien autorisé le plus proche. Au besoin, veuillez
contacter le service après-vente (Product Service) au
numéro de téléphone ou à droite.
Lorsque vous appelez un Centre d’Entretien ou le
service après-vente, veuillez indiquer le numéro de
modèle et le número de série situé sur la etiquette de
série du compresseur. Une preuve d’achat est
nécessaire lors de toute transaction et une copie de
votre reçu peut être exigée.
Inscrivez la date d’achat au-dessus de, dans les
espaces réservé à cet effet. Conservez votre reçu et ce
manuel pour référence ultérieure. Agrafez reçu en au-
dessous.
Quand vous avez besoin des services de l’usine, s’il
vous plaît contactez au centre d’entretien autorisé le
plus proche ou composez simplement le :
1-866-307-4104
Las piezas de repuesto y el servicio están disponibles
del Centro de Servicio autorizado más cercano.
Consulte con el Servicio al Cliente (Product Service)
listado debajo, si surge la necesidad.
Refiérase al número de modelo y el número de serie
situado en la etiqueta de serie del compresor, cuando
consulte con un Centro de Servicio o el Servicio al
Cliente. Se requiere la prueba de compra para todas las
transacciones y puede requerirse una copia de su
recibo de venta.
En los espacios provisto arriba registre la fecha de
compra. Guarde su recibo de venta y este manual para
referencia futura. Adjunte el recibo de venta debajo.
Cuando necesite servicio por favor de consultar el
centro de servicio autorizado más cercano o notificar
por correo a:
1-866-307-4104
Attach sales receipt here.
Agrafez reçu ici.
Adjunte el recibo de venta aquí.
PARTS AND SERVICE
PIÈCES ET RÉPARATIONS
REPUESTOS Y SERVICIO

DO NOT RETURN TO STORE!
IMPORTANT - Please Read
Thank you for purchasing this product. This compressor was built to meet the highest quality standards
and factory tested to assure satisfactory use. If you have any questions which are not addressed in the
owner’s manual, or need service information, call us toll free at 1-866-307-4104.
Please use the operating instructions when starting your air compressor. (Open the petcock on the
bottom of the receiver tank and let the air compressor run for approximately 15 minutes to properly break
in all moving parts.)
IMPORTANT - Veuillez lire
Merci de vous être procuré un produit. Ce produit a été fabriqué selon les normes de qualité les plus
élevées et testé en usine afin d’en assurer une utilisation satisfaisante. Si vous avez des questions qui
ne sont pas couvertes dans le manuel de l’utilisateur ou pour tout renseignement, composez le
1-866-307-4104.
Veuillez démarrer votre compresseur d’air en suivant les directives de fonctionnement. (Ouvrez le
robinet de purge au bas de la bâche de récupération et laissez l’appareil fonctionner pendant environ 15
minutes pour bien rôder les pièces mobiles.)
IMPORTANTE - Favor de leer
Gracias por su adquisición de este producto. Este producto se ha fabricado con los estándares más
altos de calidad y ha sido probado en la fábrica para asegurar un uso satisfactorio. En caso de tener
alguna pregunta que no se indique en el manual del propietario, o para información sobre reparaciones,
llámenos al teléfono 1-866-307-4104.
Ponga en funcionamiento su compresor de aire siguiendo las instrucciones de operación. (Abra la
válvula de desagüe situada en la base del tanque de admisión deje correr el compresor de aire 15
minutos aproximadamente para hacer rodar todas las partes móviles de manera adecuada.)
CALL US FIRST!
NE PAS RETOURNER AU MAGASIN!
APPELEZ–NOUS D’ABORD!
NO LO DEVUELVAA LA TIENDA!
¡PRIMERO LLÁMENOS!
