Kohler System II K-712-H User manual
1011606-2-B
Installation Guide
Español, Página 11
Français, Page 20
ÇÇÇ
ÇÇÇ

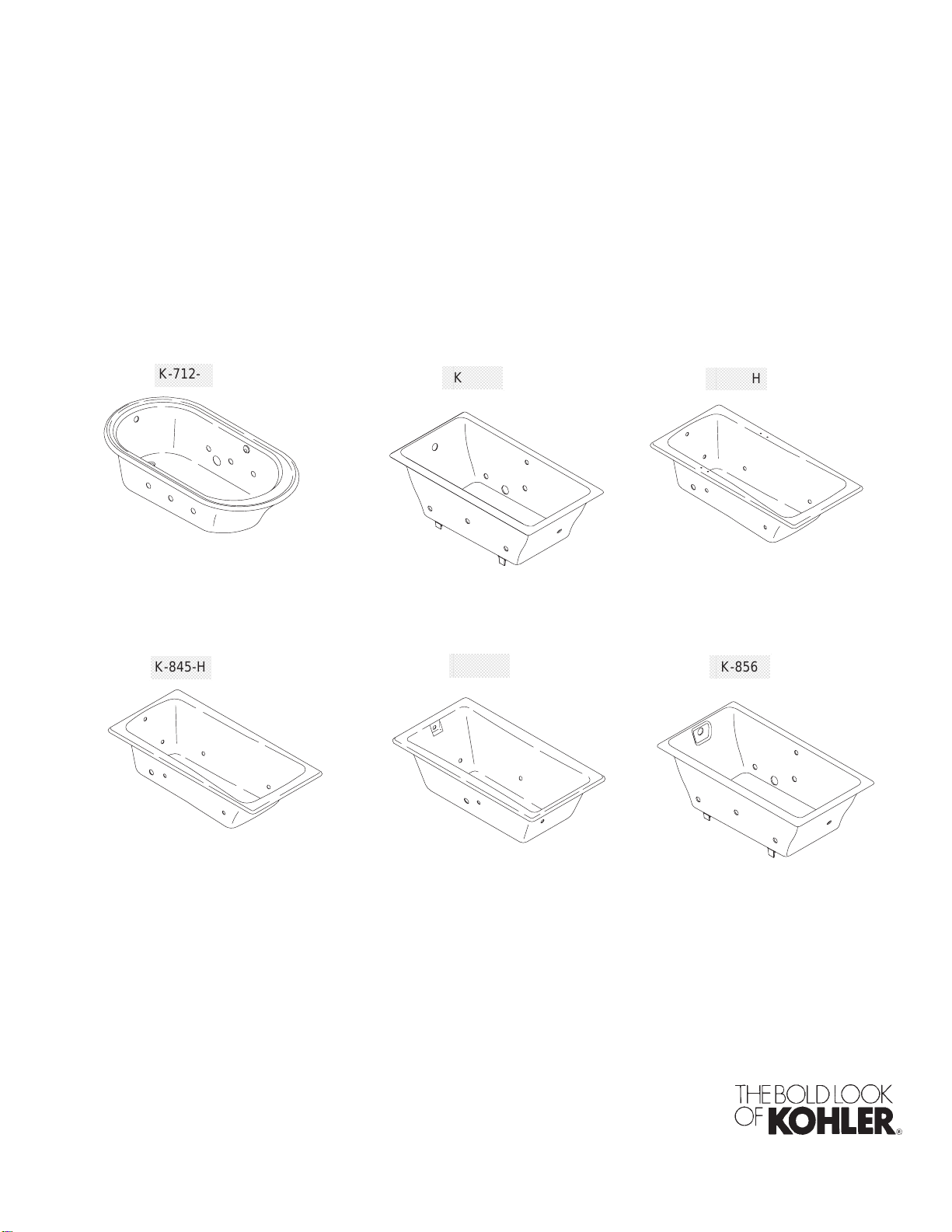

K-712-H
ÇÇÇÇ
ÇÇÇÇ
K-842-H
ÇÇÇ
ÇÇÇ
K-845-H
ÇÇÇÇ
ÇÇÇÇ
K-852-H
ÇÇÇÇ
ÇÇÇÇ
K-856
ÇÇÇÇ
ÇÇÇÇ
K-809
1011606-2-B2Kohler Co.
Important Information
Electrical Requirements
Factory-AssembledFeatures
Product Notices
Connections and Service Access
Table of Contents
Thank You 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Before You Begin 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Recommended Tools and Materials 3. . . . . . . . . . . . .
Prepare the Site 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prepare the Whirlpool 4. . . . . . . . . . . . . . . . . . . . . . . . .
Install the Whirlpool 5. . . . . . . . . . . . . . . . . . . . . . . . . . .
Cut the Pump Banding Straps 5. . . . . . . . . . . . . . . . . .
Install the Plumbing and Grip Rails 6. . . . . . . . . . . . . .
Make Electrical Connections 6. . . . . . . . . . . . . . . . . . . .
Install the Whirlpool Trim Kit 7. . . . . . . . . . . . . . . . . . . .
Test Run the Whirlpool 7. . . . . . . . . . . . . . . . . . . . . . . . .
Complete the Finished Wall 8. . . . . . . . . . . . . . . . . . . .
Clean-Up After Installation 8. . . . . . . . . . . . . . . . . . . . .
Confirm Proper Operation 9. . . . . . . . . . . . . . . . . . . . . .
Troubleshooting 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1011606-2-B
3
Kohler Co.
Thank You For Choosing Kohler Company
Before You Begin
Recommended Tools and Materials
Silicone Sealant Measuring Tape Pencil
Safety Glasses Pipe Wrench Level
Tin
Snips
Plus:
Conventional Woodworking tools
and materials
Drop cloth
Metal shims
2x4’s or 2x6’s
1011606-2-B4Kohler Co.

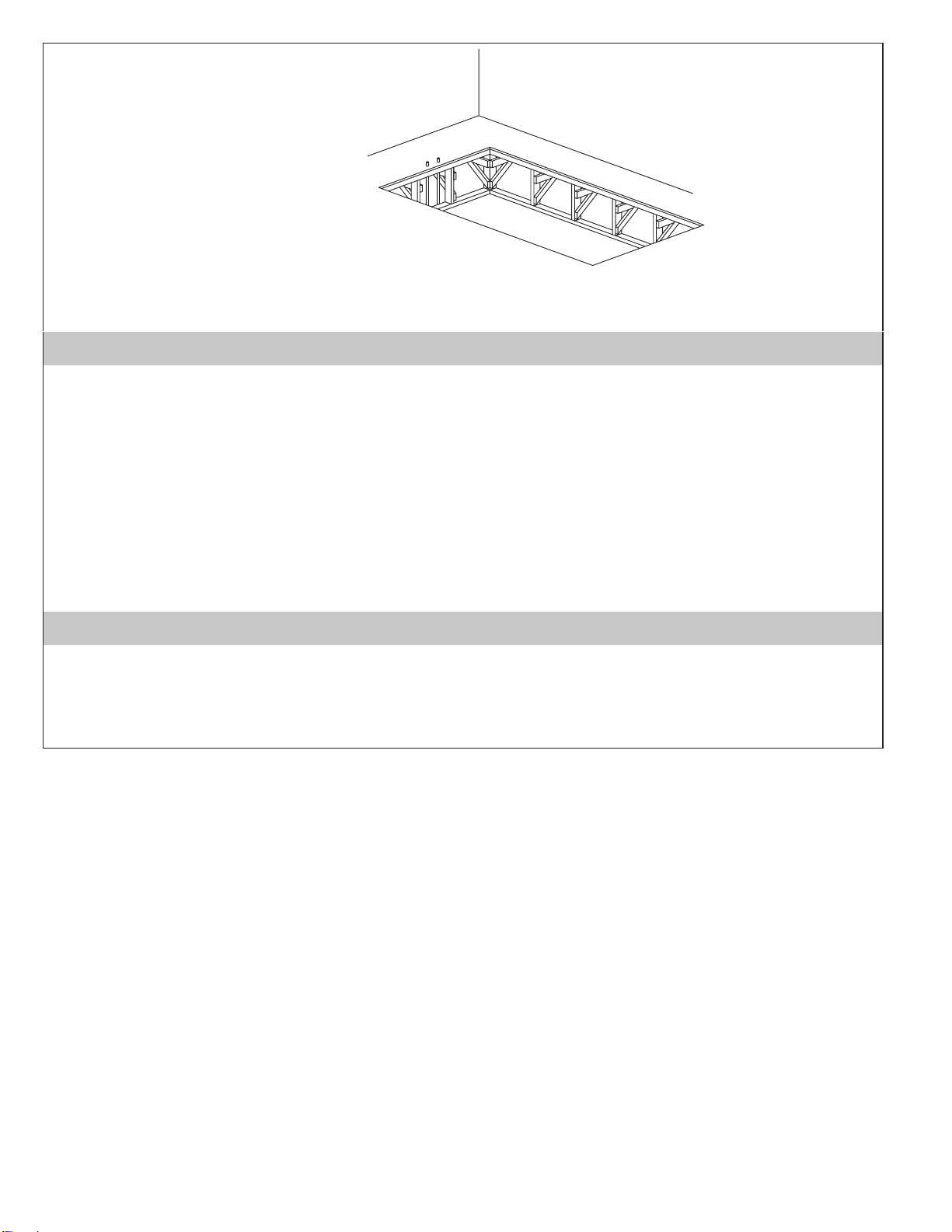

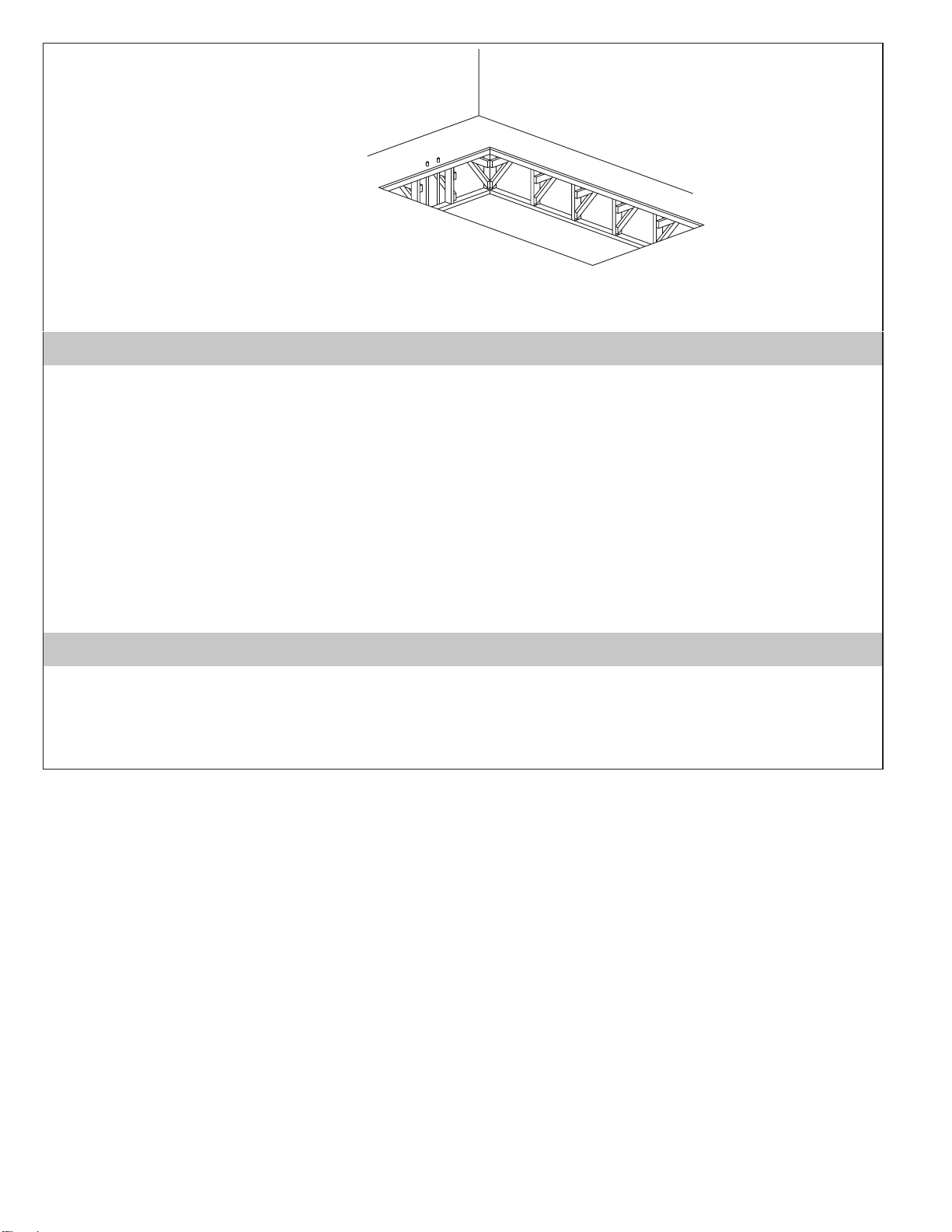

Construct 2x4 or 2x6
stud framing according
to the roughing-in
information
Verify that the subfloor
offers adequate support,
and is flat and level
Frame the floor
according to the
roughing-in
information
Position
the rough
plumbing
Provide a 1/16” (2mm) gap
between the whirlpool rim
and the framing
1. Prepare the Site
2. Prepare the Whirlpool
1011606-2-B
5
Kohler Co.

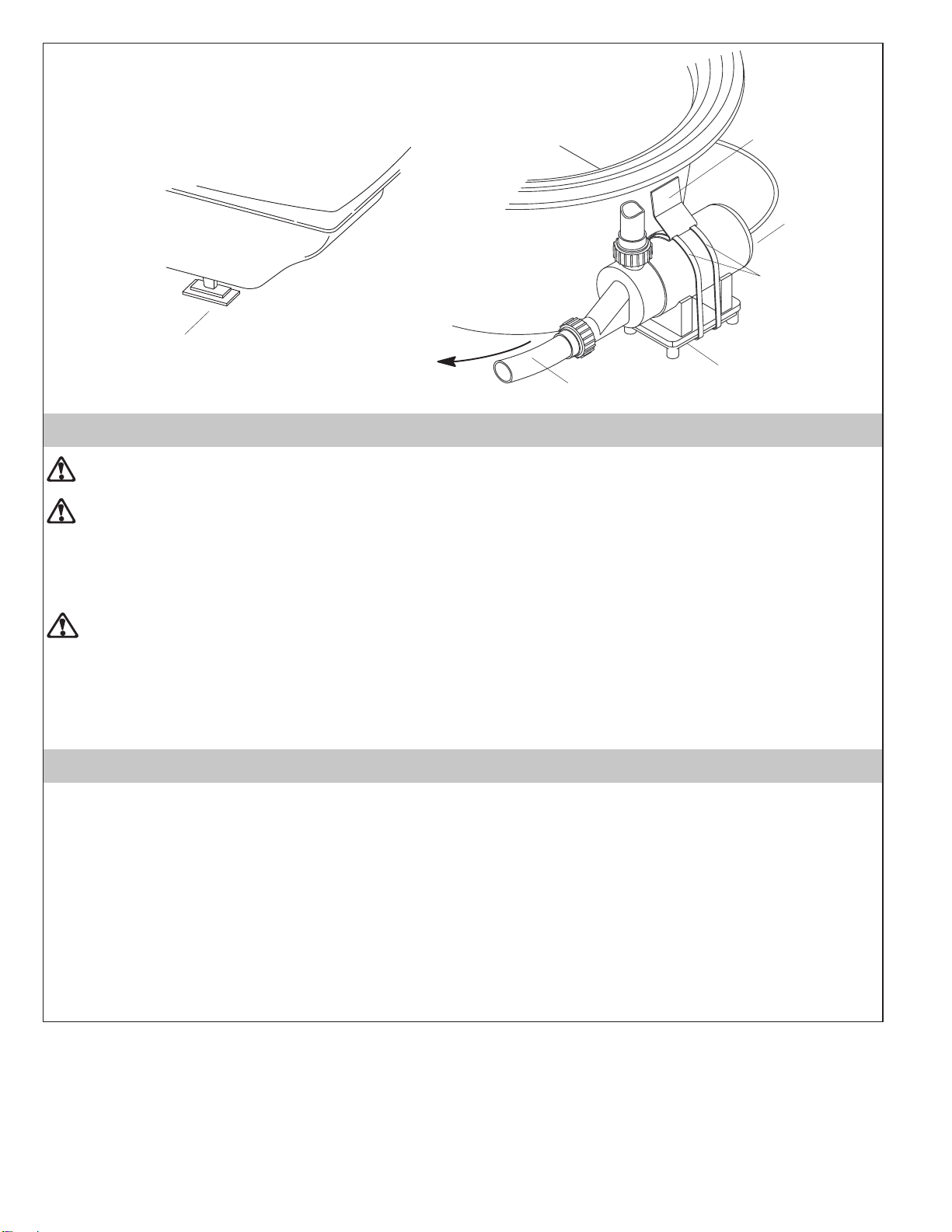

Leave the
shipping bracket
attached to the
whirlpool
Suction Line
Pump
Pump Base
Drainage
Cut the
pump
banding
straps
Level by fitting metal
shims under the
whirlpool feet
3. Install the Whirlpool
4. Cut the Pump Banding Straps
1011606-2-B6Kohler Co.

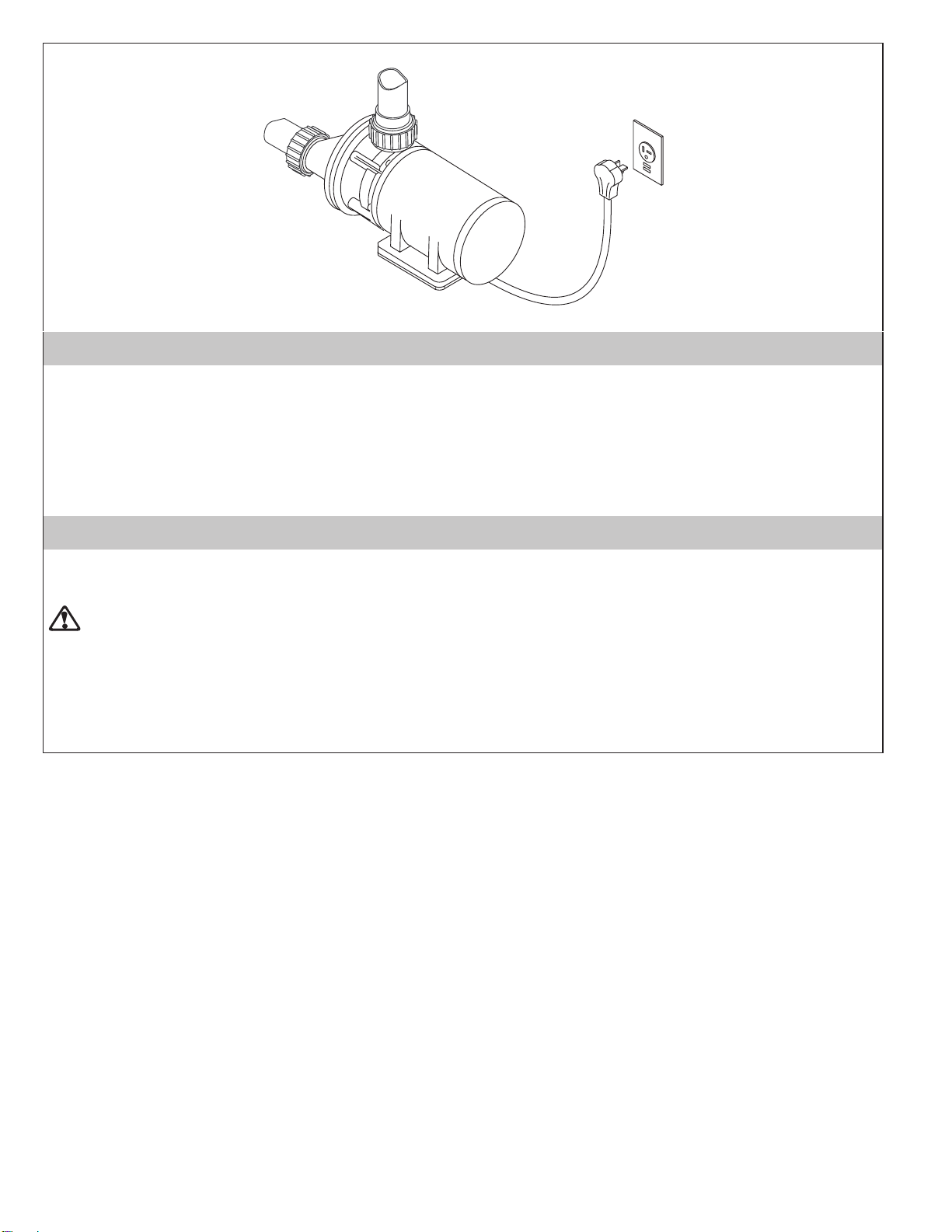

Bond in accordance
with applicable codes
Install a
GFCI-protected
120 V, 20 A
grounded outlet
Plug the pump
into this outlet
5. Install the Plumbing and Grip Rails
6. Make Electrical Connections
1011606-2-B
7
Kohler Co.
Housing
Inspect and
lubricate the
O-ring
Insert the jet into the
housing, and lightly
push and rotate until
it snaps in position
Slide the O-ring
onto the first
shoulder of the jet
7. Install the Whirlpool Trim Kit
8. Test Run the Whirlpool
1011606-2-B8Kohler Co.
Apply silicone
sealant to the edges
of the water-resistant
deck material and
the finished deck
Whirlpool
Framing
Water-Resistant
Deck Material
Finished
Deck
Material
9. Complete the Finished Deck
10. Clean-Up After Installation
1011606-2-B
9
Kohler Co.

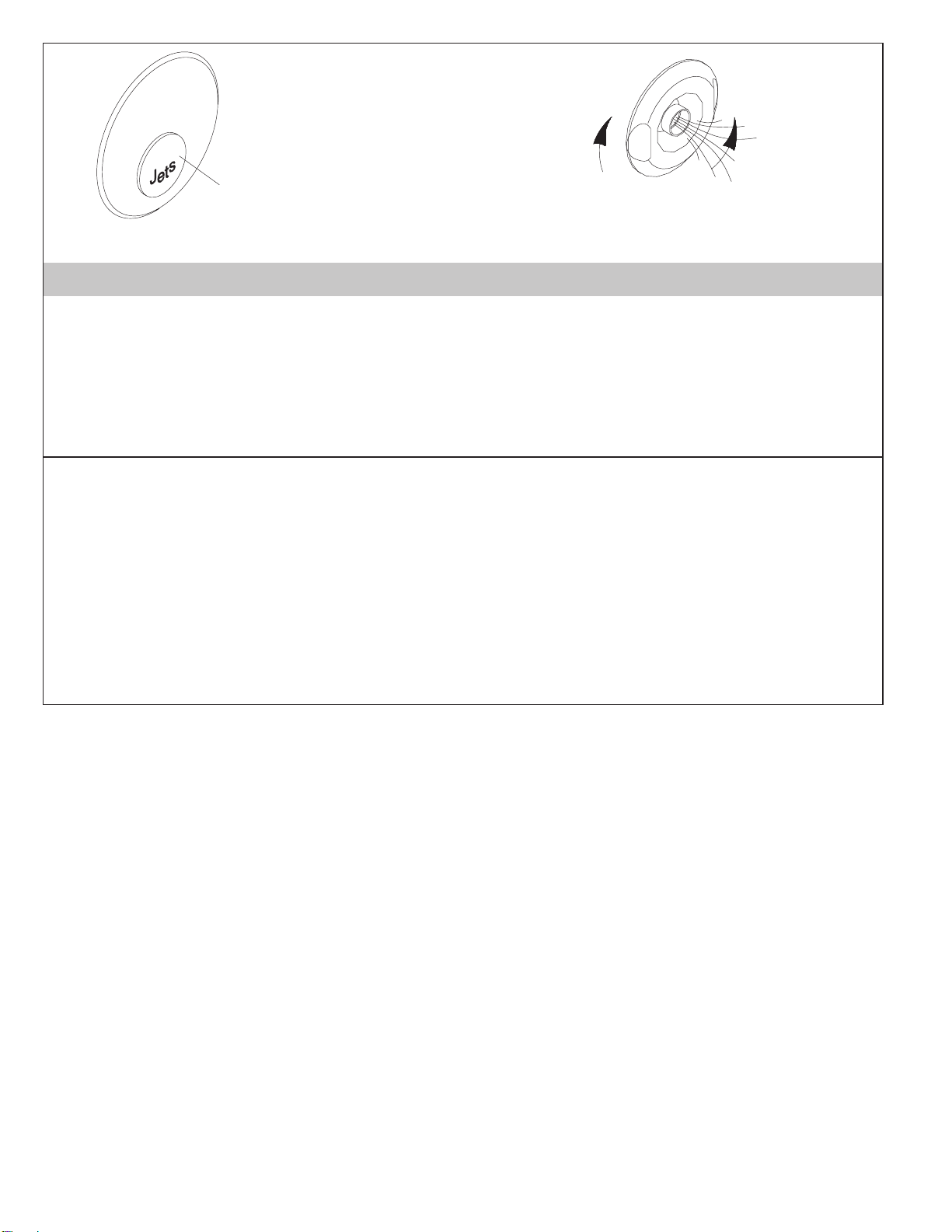

Turn the jet trim
ring clockwise to
decrease the flow
Turn the jet trim ring
counterclockwise to
increase the flow
Press the “Jets”
button to turn on and
off the whirlpool
functions
11. Confirm Proper Operation
Fill the Whirlpool
Operating Sequence
1011606-2-B10 Kohler Co.
12. Troubleshooting Procedures
Symptoms Probable Causes Recommended Action
1011606-2-B
11
Kohler Co.
Guía de Instalación
Información importante
Requisitos eléctricos
Componentes montados en la fábrica
Advertencias
Conexiones y acceso para
mantenimiento
Contenido
Gracias 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Antes de Comenzar 12. . . . . . . . . . . . . . . . . . . . . . . . . . .
Herramientas y materiales sugeridos 12. . . . . . . . . . . .
Preparación del sitio 13. . . . . . . . . . . . . . . . . . . . . . . . . . .
Preparación de la bañera de hidromasaje 13. . . . . . . .
Instale la bañera de hidromasaje 14. . . . . . . . . . . . . . . .
Corte las cintas metálicas que sujetan la bomba
del agua 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instale la plomería y los asideros 15. . . . . . . . . . . . . . . .
Realice las conexiones eléctricas 15. . . . . . . . . . . . . . .
Instale el juego de guarnición de la bañera de
hidromasaje 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pruebe la bañera de hidromasaje 16. . . . . . . . . . . . . . .
Complete la pared acabada 17. . . . . . . . . . . . . . . . . . . .
Limpieza después de la instalación 17. . . . . . . . . . . . . .
Verifique el funcionamiento correcto 18. . . . . . . . . . . . .
Problemas de reparación 19. . . . . . . . . . . . . . . . . . . . . .
1011606-2-B12 Kohler Co.
Gracias por elegir los productos de Kohler
Antes de Comenzar
Herramientas y materiales sugeridos
Sellador de
silicona Cinta métrica Lápiz
Anteojos de
seguridad Llave para tubería Nivel
Tijera para
chapa
Adicionalmente:
Herramientas y materiales
convencionales para trabajar la
madera
Trapo para el piso
Cuñas de metal
Travesaños de 2x4 / 2x6
1011606-2-B
13
Kohler Co.
Construya una estructura de
travesaños de 2x4 o de 2x6,
de acuerdo al diagrama de
instalación empacado con el
producto
Verifique que el subpiso suministre
suficiente soporte, y que sea plano y
esté nivelado
Prepare la estructura
del piso de acuerdo al
diagrama de instalación
Realice el
tendido de la
plomería
Suministre un espacio
de 1/16” (2mm) entre el
reborde de la bañera y
la estructura.
1. Preparación del sitio
2. Preparación de la bañera de hidromasaje
1011606-2-B14 Kohler Co.
Deje la
abrazadera de
embarque
conectada a la
bañera de
hidromasaje
Línea de succión
Bomba
Base de la
bomba
Drenaje
Corte las
cintas
metálicas
de la
bomba
Nivele, colocando cuñas
metálicas debajo de las
patas de la bañera
3. Instale la bañera de hidromasaje
4. Corte las cintas metálicas que sujetan la bomba del agua
1011606-2-B
15
Kohler Co.

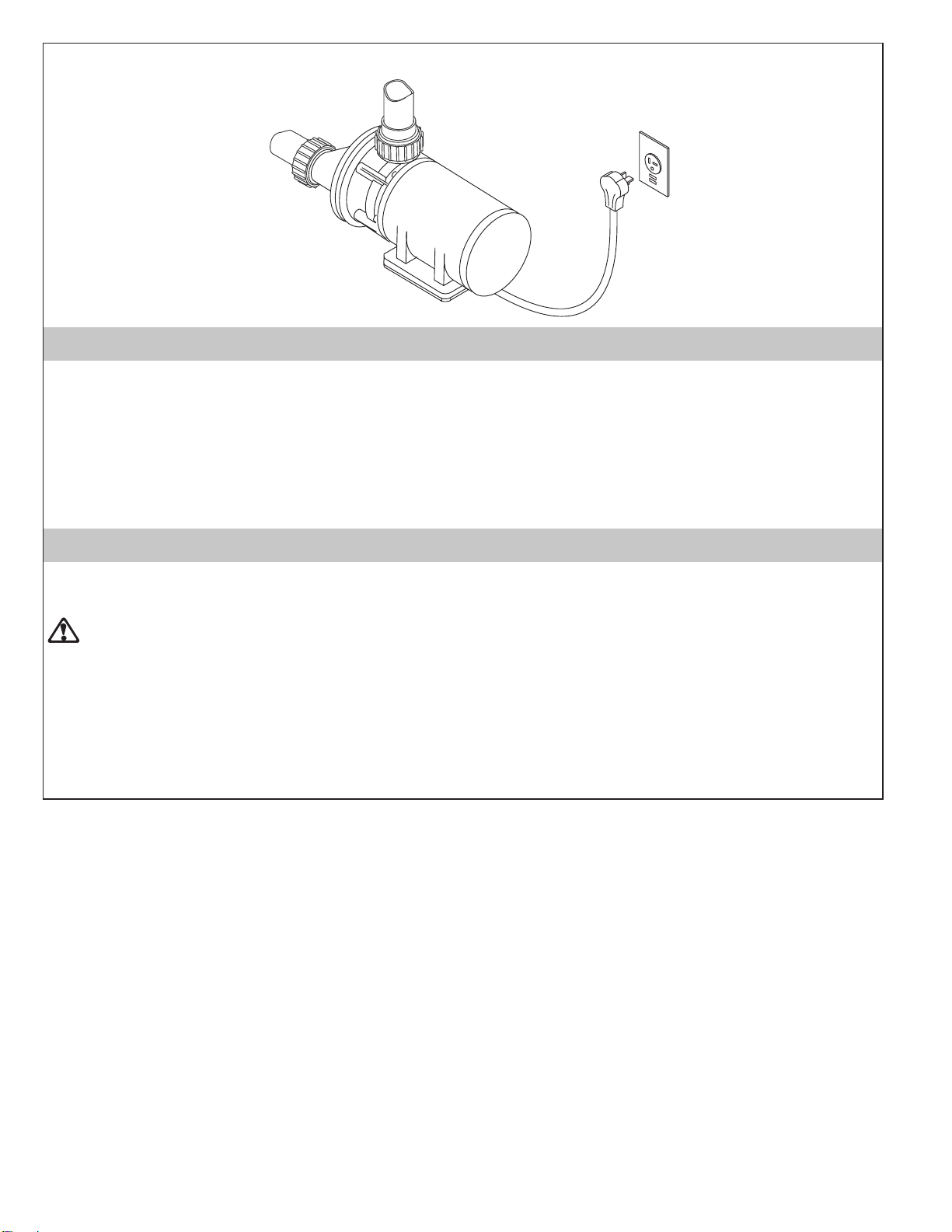

Cumpla con los códigos correspondientes
Instale un tomacorriente conectado a tierra y protegido por
un interruptor de circuito accionado por corriente de pérdida
a tierra de 120 V y 20 A
Enchufe la bañera de hidromasaje en esta toma de corriente
5. Instale la plomería y los asideros
6. Instalación de las conexiones eléctricas
1011606-2-B16 Kohler Co.
Alojamiento
Revise y lubrique el
empaque de anillo
Inserte el chorro en el
alojamiento y empuje y
gire suavemente hasta
que encaje en su lugar
Instale el empaque de anillo en
el primer reborde del chorro
7. Instale el juego de guarnición de la bañera de hidromasaje
8. Pruebe la bañera de hidromasaje
1011606-2-B
17
Kohler Co.
Aplique sellador de silicona a los
bordes del material impermeable y
de la cubierta acabada
Bañera de hidromasaje
Estructura
Material impermeable de la cubierta
Material de la
cubierta acabada
9. Complete la cubierta acabada
10. Limpieza después de la instalación
1011606-2-B18 Kohler Co.
Gire el anillo
decorativo hacia
la derecha para
disminuir el flujo
Gire el anillo
decorativo hacia la
izquierda para
aumentar el flujo
Presione el botón “Jets”
(chorros) para activar y
detener las funciones de
la bañera de hidromasaje
11. Verifique el funcionamiento correcto
Llene la bañera de hidromasaje
Secuencia de funcionamiento
1011606-2-B
19
Kohler Co.
12. Problemas de reparación
Síntomas Causas probables Acción sugerida
1011606-2-B20 Kohler Co.
Guide d’Installation
Renseignements importants
Branchement électrique requis
Pièces assemblées à l’usine
Directives d’utilisation du produit
Raccordement et Entretien
Sommaire
Merci 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant de commencer 21. . . . . . . . . . . . . . . . . . . . . . . . . .
Outils et Matériaux Recommandés 21. . . . . . . . . . . . . .
Préparer le site 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Préparer la baignoire d’hydromassage 22. . . . . . . . . . .
Installer la baignoire d’hydromassage 23. . . . . . . . . . . .
Couper les sangles de retenue de la pompe 23. . . . . .
Raccorder la plomberie et installer les barres
d’appui 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Faire le raccordement électrique 24. . . . . . . . . . . . . . . .
Installer le nécessaire de garniture de la baignoire 25.
Faire un essai de fonctionnement de la baignoire
d’hydromassage 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Compléter le mur fini 26. . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage après l’installation 26. . . . . . . . . . . . . . . . . . .
Vérifier le fonctionnement approprié 27. . . . . . . . . . . . .
Dépannage 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
This manual suits for next models
5
Table of contents
Languages:
Other Kohler Bathtub manuals
Kohler
Kohler K-506 Quick start guide
Kohler
Kohler K-1166 Quick start guide
Kohler
Kohler K-1257 Quick start guide
Kohler
Kohler KARESS Series User manual
Kohler
Kohler LOVEE K-9289T User manual
Kohler
Kohler Hourglass 30 K-1201 User manual
Kohler
Kohler K-1112-HL Quick start guide
Kohler
Kohler K-1161 Quick start guide
Kohler
Kohler K-1131-HE Quick start guide
Kohler
Kohler VOLUTE K-20610T User manual
Kohler
Kohler K-1162 Quick start guide
Kohler
Kohler K-1397-H2 Assembly instructions
Kohler
Kohler Windward K-1114-L Quick start guide
Kohler
Kohler K-1114-GLF Quick start guide
Kohler
Kohler K-1835 Assembly instructions
Kohler
Kohler K-1148 Quick start guide
Kohler
Kohler Underscore K-1822-GVB User manual
Kohler
Kohler K-1106 User manual
Kohler
Kohler K-1259 Quick start guide
Kohler
Kohler 6D030-00 User manual
Popular Bathtub manuals by other brands
Ideal-Standard
Ideal-Standard Simplicity W0042 installation manual
bebe-jou
bebe-jou bath stand click manual
Delta
Delta B23605-6030L-WH manual
bluBathworks
bluBathworks blu-stone BT0110L installation guide
M-TI
M-TI BASICS MBCRFS6632 Owner's manual & installation guide
Aquatica Digital
Aquatica Digital Olivia Installation & Care Manual
Kallista
Kallista P50040 installation instructions
American Standard
American Standard Reminiscence Drop-In Whirlpool 2908.XXXW installation instructions
American Standard
American Standard Green Tea 3573.328 Specification sheet
OVE
OVE EMILY 67 installation manual
JASON Hydrotherapy
JASON Hydrotherapy Carrera CB553P owner's manual
Glacier bay
Glacier bay GBBA014 installation manual
Sterling
Sterling ENSEMBLE 76121110 Specifications
BETTE
BETTE SILHOUETTE installation guide
Oliveri
Oliveri Naples installation instructions
TEIKO
TEIKO EXCELLENT DUO user manual
Universal Tubs
Universal Tubs 2653 Installation & operating instructions
American Standard
American Standard STUDIO 2946.102 installation instructions
