Kohler K-1375-H2 Quick start guide

Roughing-In Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
K-1375-H2
1019740-1-D ©2009 Kohler Co.

Product Information
Applicable product:
Drop-in rim style with heater K-1375-H2
Fixture*:
Bathing well:
Basin area, bottom 50″(127 cm) x 29″(73.7 cm)
Basin area, top 61″(154.9 cm) x 32″(81.3 cm)
Weight 130 lbs (59 kg)
To overflow:
Water depth 16″(40.6 cm)
Capacity 100 gal (378.5 L)
* Approximate measurements for comparison only.
Included component:
Cut-out template 113311-7
Pump: variable V A
Heater: 1.5 kw 240 11
Minimum access panel
pump/control (required): 34″(86.4 cm) W x 15″(38.1 cm) H
Required accessories:
Jet trim kit K-9698
Required Electrical Service
Dedicated circuit required, protected with a Class A
Ground-Fault Circuit-Interrupter (GFCI) or Residual Current
Device (RCD):
Pump/control 208-240 V, 20 A, 50/60 Hz
Notes
Install this product according to the installation guide.
Floor support under whirlpool must provide for a minimum of 48
lbs/square foot (231 kg/square meter) loading.
Hot water supply should be 70% of capacity or greater.
Installations will vary.
If installing a rim-mount faucet, make sure there is no interference
with drain overflow and circulating system before drilling any
holes. Consult local and national codes for minimum air gap
requirements if installing a spout on the faucet deck.
Fixture conforms to ANSI Standard Z124.1.2. All dimensions are
nominal.
1-1/2" OD
42" (106.7 cm) 3-1/2" (8.9 cm)
2-7/8" (7.3 cm)
3" (7.6 cm)
36" (91.4 cm)
72" (182.9 cm)
Recommended faucet area. Note: The Pump protrudes beyond the rim.
6-1/2"
(16.5 cm)
13-1/2"
(34.3 cm)
22"
(55.9 cm)
Pump/Control Access
34" (86.4 cm) W x
15" (38.1 cm) H
2-1/4"
(5.7 cm)
3" (7.6 cm) x 24" (61 cm)
Flat Faucet Deck
No change in measurements if connected with
drain illustrated. (K-7161-AF or K-7161M-AF)
1019740-1-D 2 Kohler Co.

Guide de raccordement
Baignoire à hydromassage
Information sur le produit
Produit applicable :
Style de rebord encastré avec chauffe-eau K-1375-H2
Appareil sanitaire* :
Bassin de baignoire :
Espace du bassin,
base 50″(127 cm) x 29″(73,7 cm)
Espace du bassin,
dessus 61″(154,9 cm) x 32″(81,3 cm)
Poids 130 lbs (59 kg)
Au trop-plein :
Profondeur d’eau 16″(40,6 cm)
Capacité 100 gal (378,5 L)
* Mesures approximatives pour comparaison uniquement.
Composant inclus:
Gabarit de découpe 113311-7
Pompe : variable V A
Chauffe-eau : 1,5 kw 240 11
Panneau d’accès minimal à la
pompe/commande (obligatoire) : 34″(86,4 cm) W x 15″(38,1 cm) H
Accessoires nécessaires :
Kit de garniture de jet K-9698
Branchement électrique requis
Circuit dédié requis, protégé par un Disjoncteur Différentiel de
Classe A (GFCI) ou un appareil de courant résiduel (RCD):
Pompe/commande 208-240 V. 20 A. 50/60 Hz
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous la baignoire à hydromassage doit pouvoir
soutenir une charge minimale de 48 lbs/pied carré (231 kg/mètre
carré).
L’alimentation d’eau chaude doit être d’une capacité de 70% ou
plus. Les installations varient.
Dans le cas d’installation d’un robinet sur rebord, s’assurer qu’il
n’y ait pas d’interférence avec le trop plein du drain et le système
de circulation avant de percer des trous. Consulter les codes
nationaux et locaux pour les exigences d’espace d’air minimum
lors de l’installation d’un bec sur le comptoir du robinet.
Cet appareil sanitaire est conforme au standard ANSI Z124.1.2.
Toutes les dimensions sont nominales.
Ø Ext. 1-1/2"
42" (106,7 cm) 3-1/2" (8,9 cm)
2-7/8" (7,3 cm)
3" (7,6 cm)
36" (91,4 cm)
72" (182,9 cm)
Remarque: La pompe dpasse du rebord
13-1/2"
(34,3 cm)
6-1/2"
(16,5 cm)
22"
(55,9 cm)
Accès à la pompe/contrôle e
34" (86,4 cm) L x
15" (38,1 cm) H
2-1/4"
(5,7 cm)
Comptoir robinet plat
3" (7,6 cm) x 24" (61 cm)
Emplacement recommand du robinet.
Pas de changement de mesures si connect
au drain illustr. (K-7161-AF ou K-7161M-AF)
Kohler Co. 3 1019740-1-D

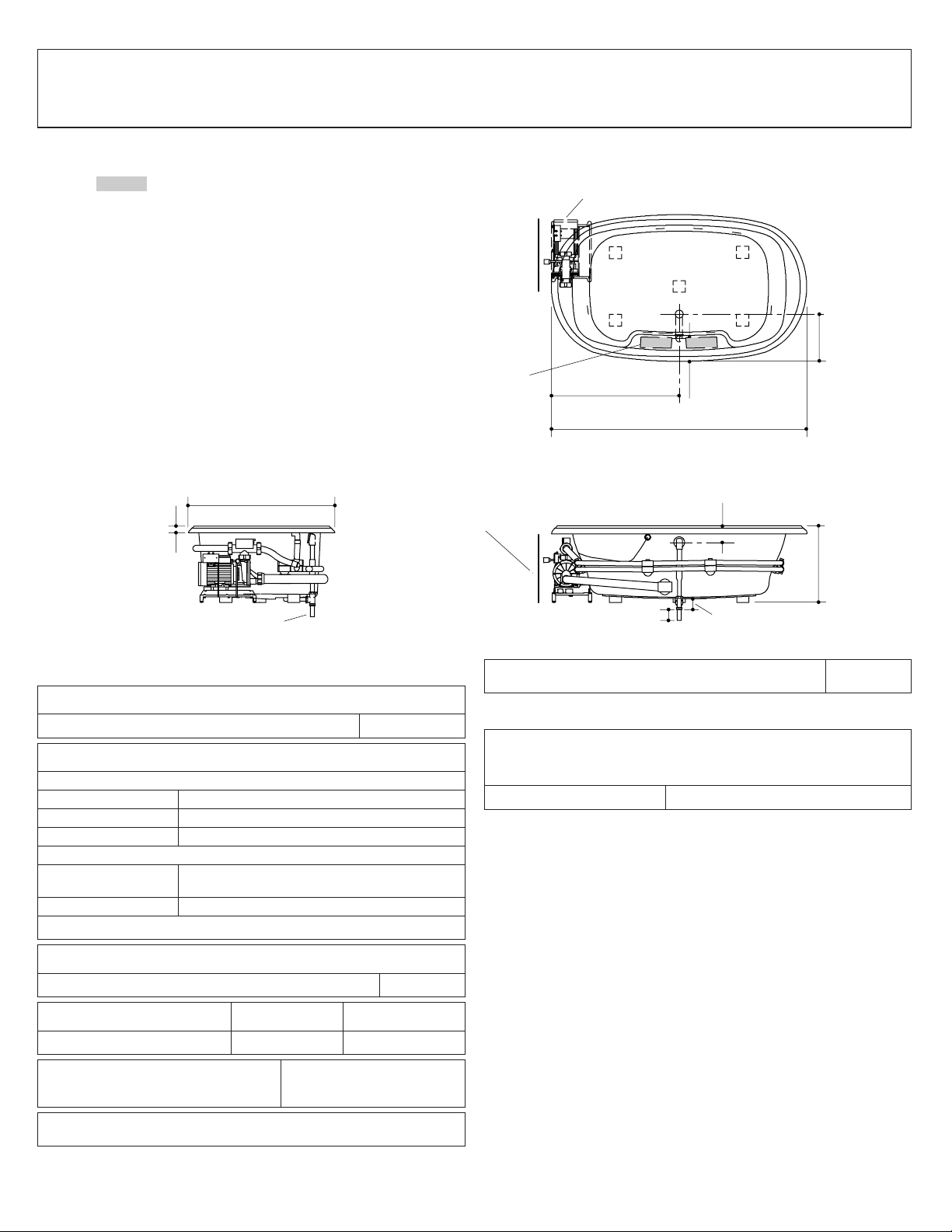

Diagrama de instalación
Bañera de hidromasaje
Información sobre el producto
Producto correspondiente:
Estilo con borde de sobreponer con calentador K-1375-H2
Producto*:
Área de la bañera:
Área del fondo 50″(127 cm) x 29″(73,7 cm)
Área superior 61″(154,9 cm) x 32″(81,3 cm)
Peso 130 lbs (59 kg)
Al rebosadero:
Profundidad del
agua 16″(40,6 cm)
Capacidad 100 gal (378,5 L)
* Dimensiones aproximadas sólo para fines de comparación.
Componente incluido:
Plantilla de corte 113311-7
Bomba: variable V A
Calentador: 1,5 kW 240 11
Panel de acceso mínimo para la
bomba/control (se requiere): 34″(86,4 cm) de ancho x 15″(38,1 cm) de alto
Accesorios requeridos:
Kit de guarnición de jets K-9698
Requisitos eléctricos
Requiere un circuito dedicado, protegido con un interruptor de
circuito con pérdida a tierra (GFCI) de Clase A o dispositivo
de corriente residual (RCD):
Bomba/control 208-240 V, 20 A, 50/60 Hz
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de la bañera de hidromasaje debe poder
sostener una carga mínima de 48 libras/pie cuadrado (231
kg/metro cuadrado).
El suministro de agua caliente debe llegar al 70% de la capacidad o
más. Varía según la instalación.
En caso de instalar la grifería en el borde, asegúrese de que no
interfiera con el rebosadero de desagüe y el sistema de circulación
antes de taladrar los orificios. Consulte los códigos locales y
nacionales para obtener los requisitos mínimos de separación al
instalar un surtidor en la superficie plana para la grifería.
El producto cumple con la norma Z124.1.2 del ANSI. Todas las
dimensiones son nominales.
1-1/2" D.E.
42" (106,7 cm) 3-1/2" (8,9 cm)
2-7/8" (7,3 cm)
3" (7,6 cm)
36" (91,4 cm)
72" (182,9 cm)
La bomba sobresale del reborde.Nota:
Área recomendada para la grifería.
13-1/2"
(34,3 cm)
6-1/2"
(16,5 cm)
22"
(55,9 cm)
2-1/4"
(5,7 cm)
3" (7,6 cm) x 24" (61 cm)
Superficie plana para la grifería
Acceso a la bomba/control
34" (86,4 cm) de ancho x
15" (38,1 cm) de alto
No es necesario cambiar las medidas si se conecta con
el desagüe ilustrado. (K-7161-AF o K-7161M-AF)
Kohler Co. 4 1019740-1-D
