Kohler K-10268 User manual

Installation Guide
Centerset Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10268, K-10270, K-10271
1018258-2-F

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

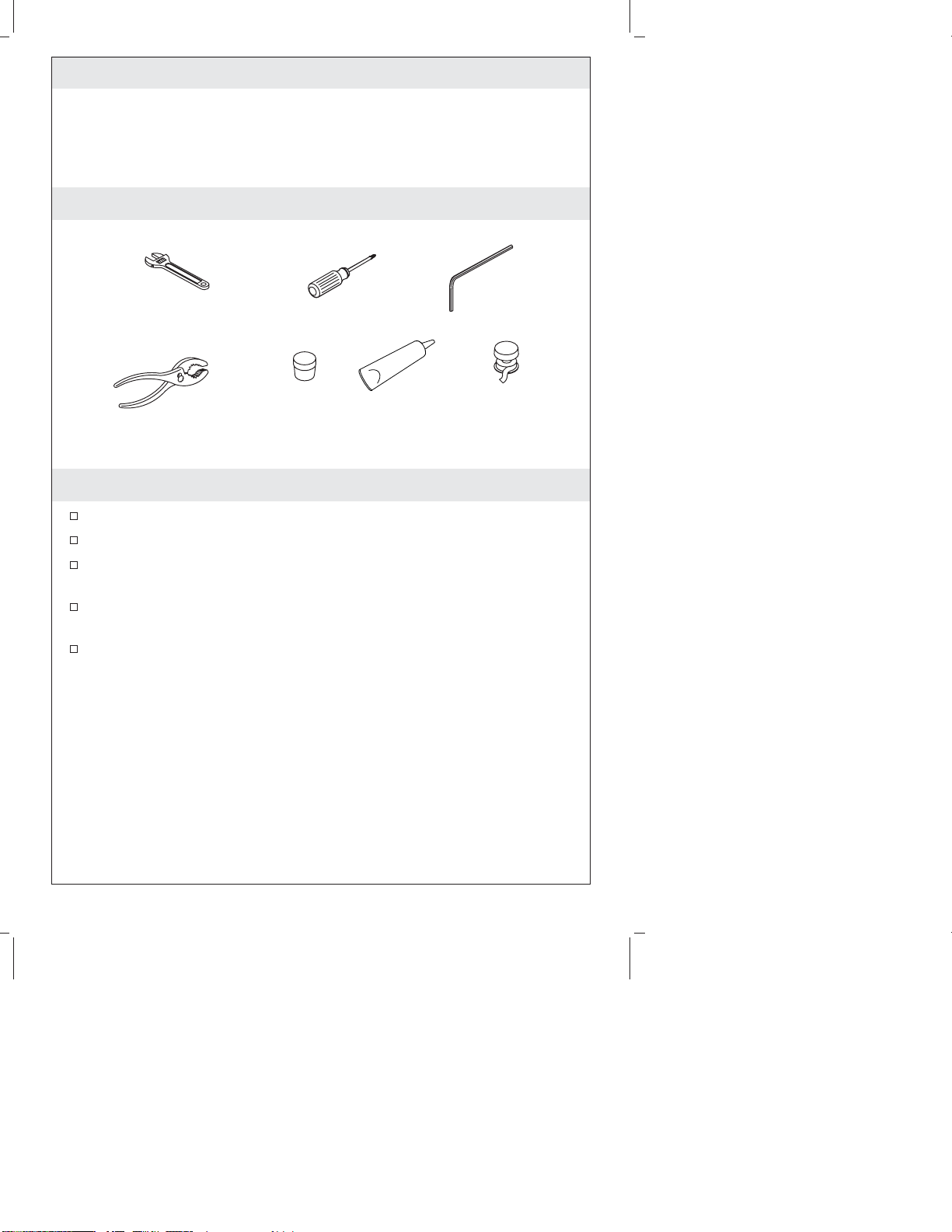

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Pliers
#2 Phillips
Screwdriver
3/16" Hex
Wrench
Thread
Sealant
Pipe
Sealant
Plumbers
Putty
Adjustable Wrench
1018258-2-F 2 Kohler Co.

1. Faucet Installation
Clean the lavatory surface to remove any grease, oil, or debris.
Using a #2 Phillips screwdriver or 3/16″hex wrench, tighten the
faucet through the lift rod hole.
Phillips
Screwdriver
Faucet
Body
Hex
Wrench
Kohler Co. 3 1018258-2-F

2. Choose Drain Type
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.

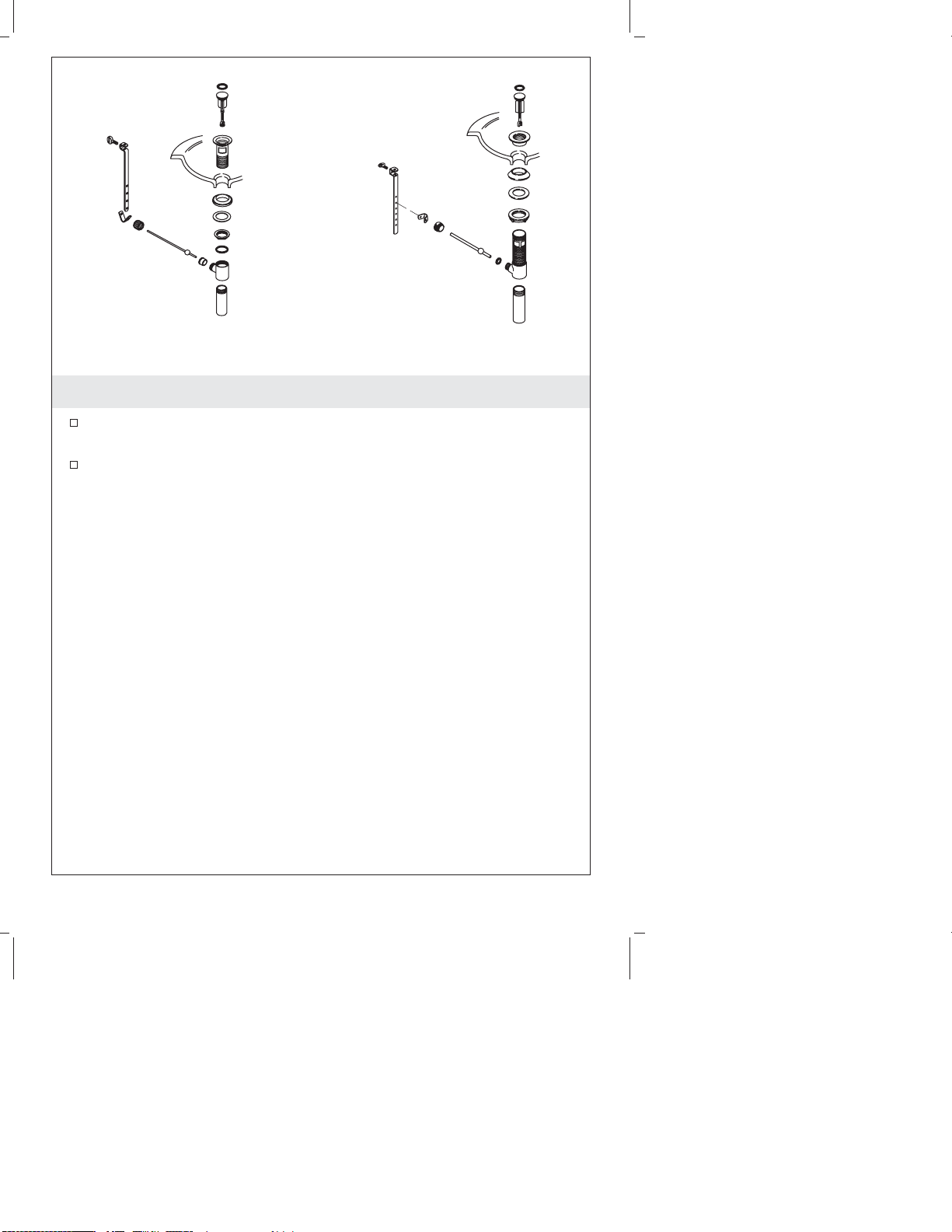

Style A Drain Style B Drain
1018258-2-F 4 Kohler Co.

3. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.

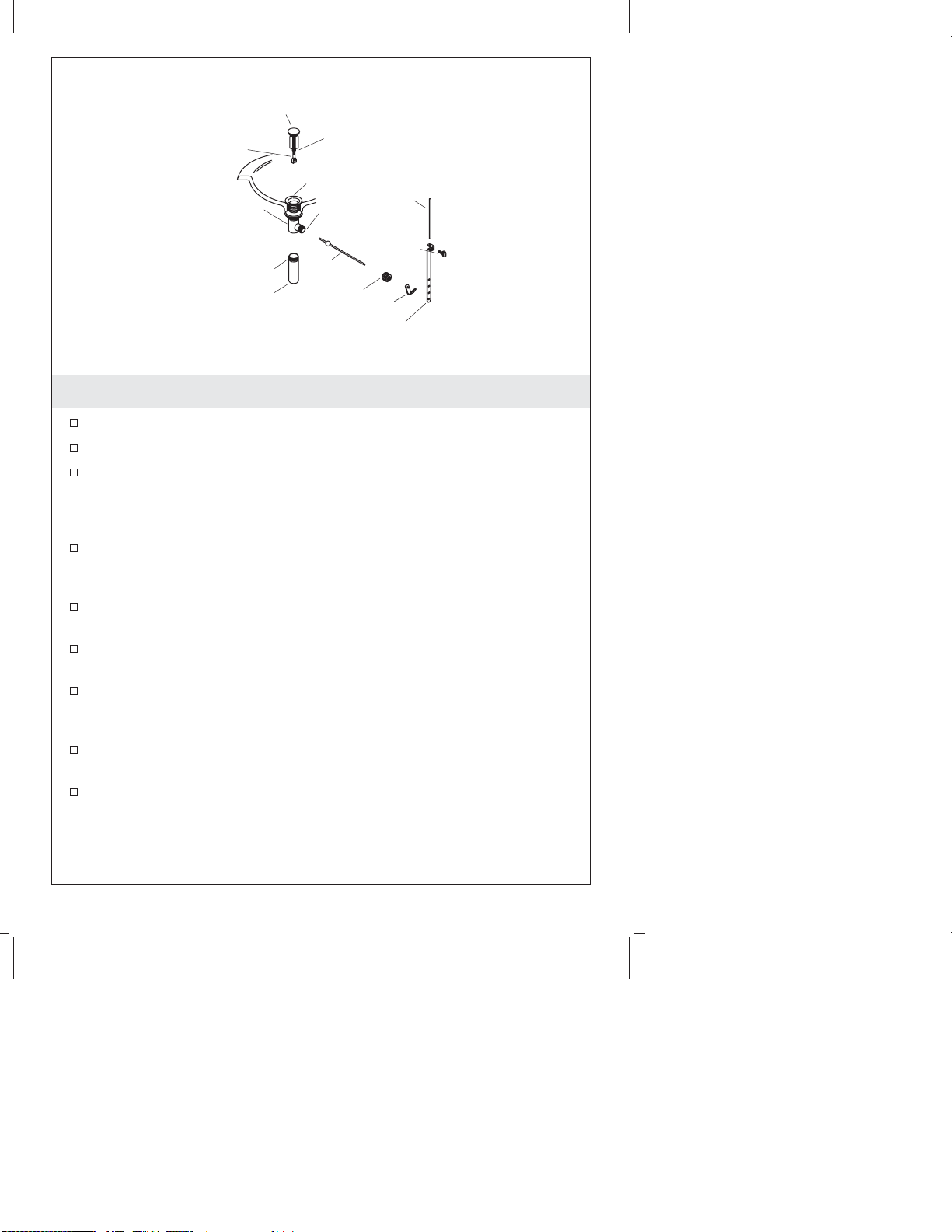

Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply plumbers
putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
Kohler Co. 5 1018258-2-F

4. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Body Nut
Stopper
Body
Tailpiece
Seal
Seal Hole
Rod
Apply 3 layers of
sealant tape and a
small bead of pipe
sealant to threads.
Stopper
Nut
Faucet
Rod
Clip
Thumb
Screw
Link
1018258-2-F 6 Kohler Co.

5. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.

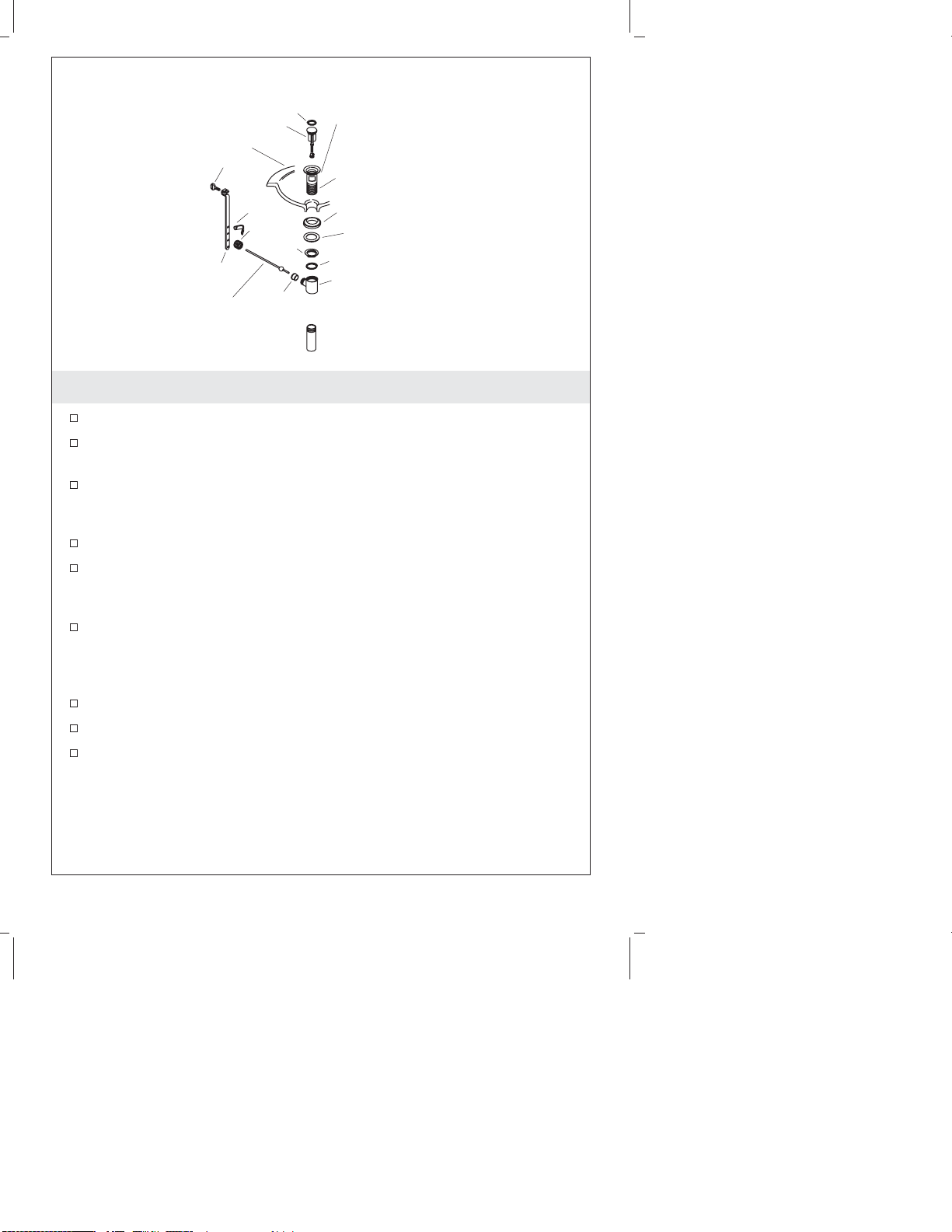

Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Tapered Gasket
Flat Washer
Nut
Drain Body
Fixture
Kohler Co. 7 1018258-2-F

6. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper rod. For vandal-resistant
installations, fit the rod through the hole in the stopper rod.
Hand tighten the rod nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, then thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the lift
rod with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the body and then into the hole
in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Clip
Stopper
Stopper Nut
Flange
Seal
Rod Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper
Rod
Link
Rod
Lift
Rod
1018258-2-F 8 Kohler Co.

7. Supply Connections
If the lavatory is not installed, install it at this time according to
the lavatory manufacturer’s instructions.
Allow enough space for penetration of supply tubes into the
supply stops. Cut the supply tubes if necessary.
Connect the supply hoses to the supply stops. (Left is hot - right
is cold).
Tighten all connections.
8. Installation Checkout
Connect the P-trap.
Make sure all connections are tight.
Remove the aerator by turning it counterclockwise.
Remove the aerator by turning it counterclockwise. For
commercial faucets, use the supplied key to remove the aerator.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks.
Remove any debris from the aerator and reinstall.
Hot Cold
Aerator
Kohler Co. 9 1018258-2-F

Guide de l’Installation
Robinet Central de Lavabo

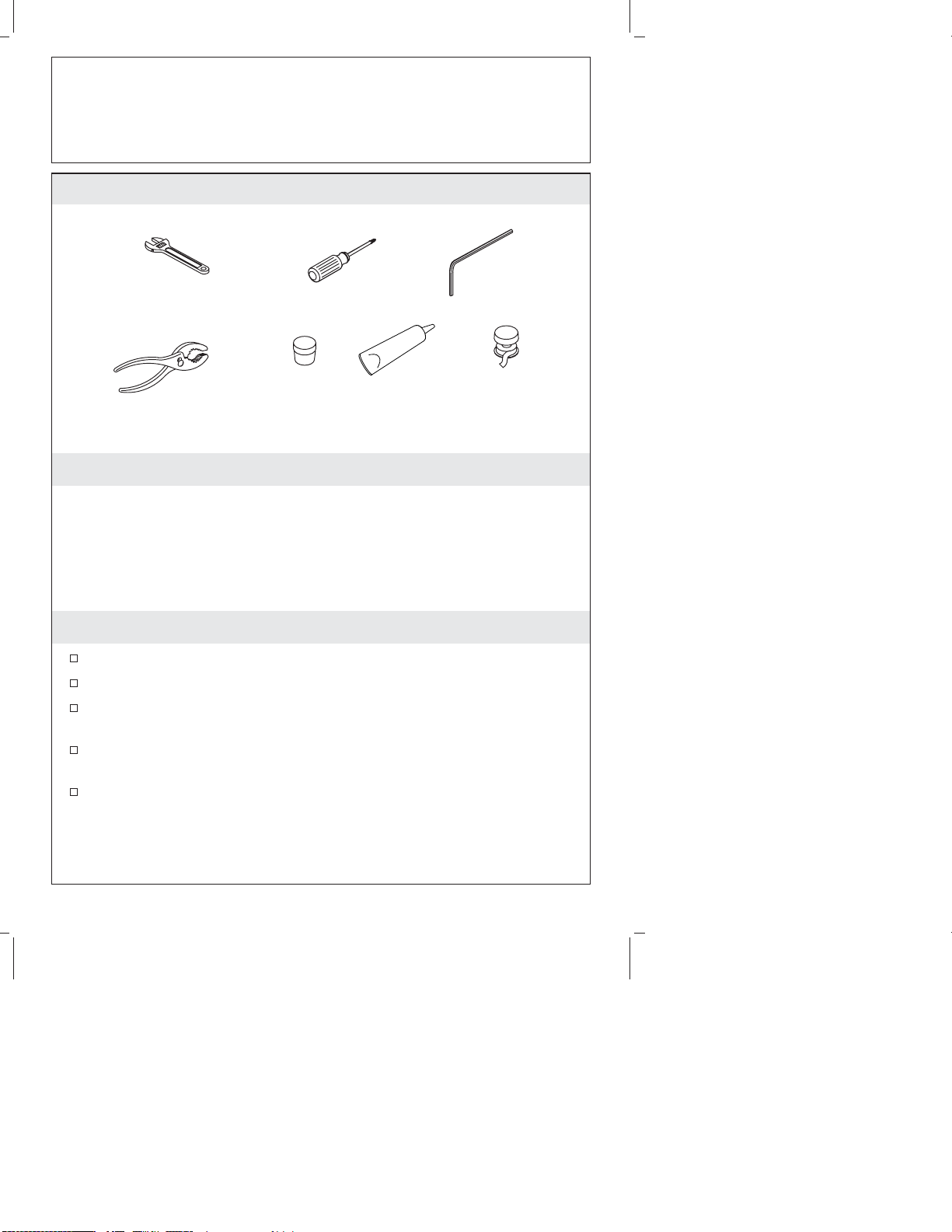

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Pinces
Tournevis
cruciforme #2
Clé hexagonale
de 3/16"
Joint
d'étanchéité
pour filetage
Joint
d'étanchéité
pour tuyau
Mastic de
plombier
Clé à molette
Kohler Co. Français-1 1018258-2-F

1. Installation du robinet
Nettoyer la surface du lavabo pour éliminer toute graisse, huile
ou débris.
Avec un tournevis cruciforme #2 ou une clé hexagonale de 3/16″,
serrer le robinet à travers l’orifice de la tige de levage.
Tournevis
cruciforme
Corps du
robinet
Clé
hexagonale
Kohler Co. Français-2 1018258-2-F

2. Choisir le style de drain
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre lavabo.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
1018258-2-F Français-3 Kohler Co.

3. Installation de drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les deux tiers des tiges filetées de la bride avec trois
couches de ruban d’étanchéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler la bague d’étanchéité (côté biseauté vers le haut) et la
rondelle sur la bride et visser partiellement l’écrou sur la bride.
Ne pas serrer l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain de manière à ce
que l’orifice de joint soit face au tuyau et serrer fermement
l’écrou. Travailler soigneusement pour éviter les rayures de la
finition.
Retirer tout excédent de mastic d’étanchéité.
Introduire le bouchon dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
ressort
Joint
d'étanchéité
Joint
d'étanchéité
Bride
Appliquer du mastic
de plomberie.
Appliquer 3
couches de ruban
d'étanchéité sur
2/3 de la base.
Rondelle du corps
Corps du drain
Kohler Co. Français-4 1018258-2-F

4. Installation complète du drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, dévisser
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’étanchéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser le raccord
sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant l’orifice avec la
tige.
Déplacer le raccord vers sa position appropriée en comprimant le
clip et le faisant glisser sur la tige.
Insérer le levier de la tige dans l’orifice prévu du robinet et à
travers l’orifice prévu dans le raccord.
Écrou du corps
Corps
Joint d'étanchéité
Orifice du joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Bouchon d'arrêt
Pièce de
raccordement
Vis de
serrage
Clip
Tringle
réglable
Tige
Robinet
1018258-2-F Français-5 Kohler Co.

Installation complète du drain - Style A (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Kohler Co. Français-6 1018258-2-F

5. Installation du drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain fasse face à
l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint d'étanchéité conique
Rondelle plate
Écrou
Corps du drain
Appareil sanitaire
1018258-2-F Français-7 Kohler Co.

6. Installation complète du drain - Style B
Presser le joint d’étanchéité dans son orifice sur le corps.
Insérer le bouchon d’arrêt dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps et sous la tige d’arrêt.
Pour les installations anti-vandalisme, passer la tige à travers
l’orifice de la tige d’arrêt. Serrer l’écrou de la tige à la main.
Retirer et ajuster l’arrêt selon le besoin pour qu’il s’élève à peu
près de 3/8″(1 cm) en position d’ouverture. Pour ajuster, pivoter
la tige d’arrêt filetée selon le besoin. Resserrer l’écrou d’arrêt.
Appliquer du ruban d’étanchéité aux filetages de la pièce de
raccordement et visser celle-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige de levage avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans l’orifice du corps et puis à travers
celui du raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
Corps
Tige de
levage
Clip
Arrêt
Écrou d'arrêt
Bride
Joint
d'étanchéité
Écrou
de tige
Pièce de
raccordement
Appliquer
un ruban
d'étanchéité
pour filetage.
Vis de
serrage
Tige
d'arrêt
Raccord
Tige
Kohler Co. Français-8 1018258-2-F

7. Connexions d’alimentation
Si le lavabo n’est pas installé, l’installer à ce moment en suivant
les instructions du fabricant.
Prévoir assez d’espace pour que les tubes d’alimentation puissent
s’insérer dans les robinets d’arrêt. Couper les tubes d’alimentation
si nécessaire.
Connecter les tuyaux d’alimentation aux arrêts. (Gauche est
chaud - droite est froid).
Serrer toutes les connexions.
8. Vérification de l’installation
Connecter le siphon en P.
S’assurer que toutes les connexions soient serrées.
Retirer l’aérateur en le tournant vers la gauche.
Retirer l’aérateur en le tournant vers la gauche. Pour les robinets
d’un type commercial, utiliser la clé fournie pour retirer
l’aérateur.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Chaud Froid
Aérateur
1018258-2-F Français-9 Kohler Co.

Vérification de l’installation (cont.)
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
environ une minute à travers le bec pour chasser tous les débris.
Vérifier s’il y a des fuites.
Retirer tout débris de l’aérateur puis réinstaller.
Kohler Co. Français-10 1018258-2-F

Guía de instalación
Grifería de lavabo de orificios centrales
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Pinzas
Destornillador de punta
de cruz o Phillips #2
Llave hexagonal
de 3/16"
Sellador de
roscas
Sellador
de tubería
Masilla de
plomería
Llave ajustable
Kohler Co. Español-1 1018258-2-F
