Kohler K-690 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-690, K-691 K-692
1013943-2-D

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of fresh water contamination. This faucet
contains important back-siphonage protection. Do not replace the
faucet ground joints or remove any components.
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Except for plumbers putty on the undercover or escutcheon, do
not use petroleum based products on this faucet.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Two 3/8" Male
Supply
Connections
Adjustable
Wrench
Plumbers
Putty
Phillips
Screwdriver Hex Wrench
1013943-2-D 2 Kohler Co.

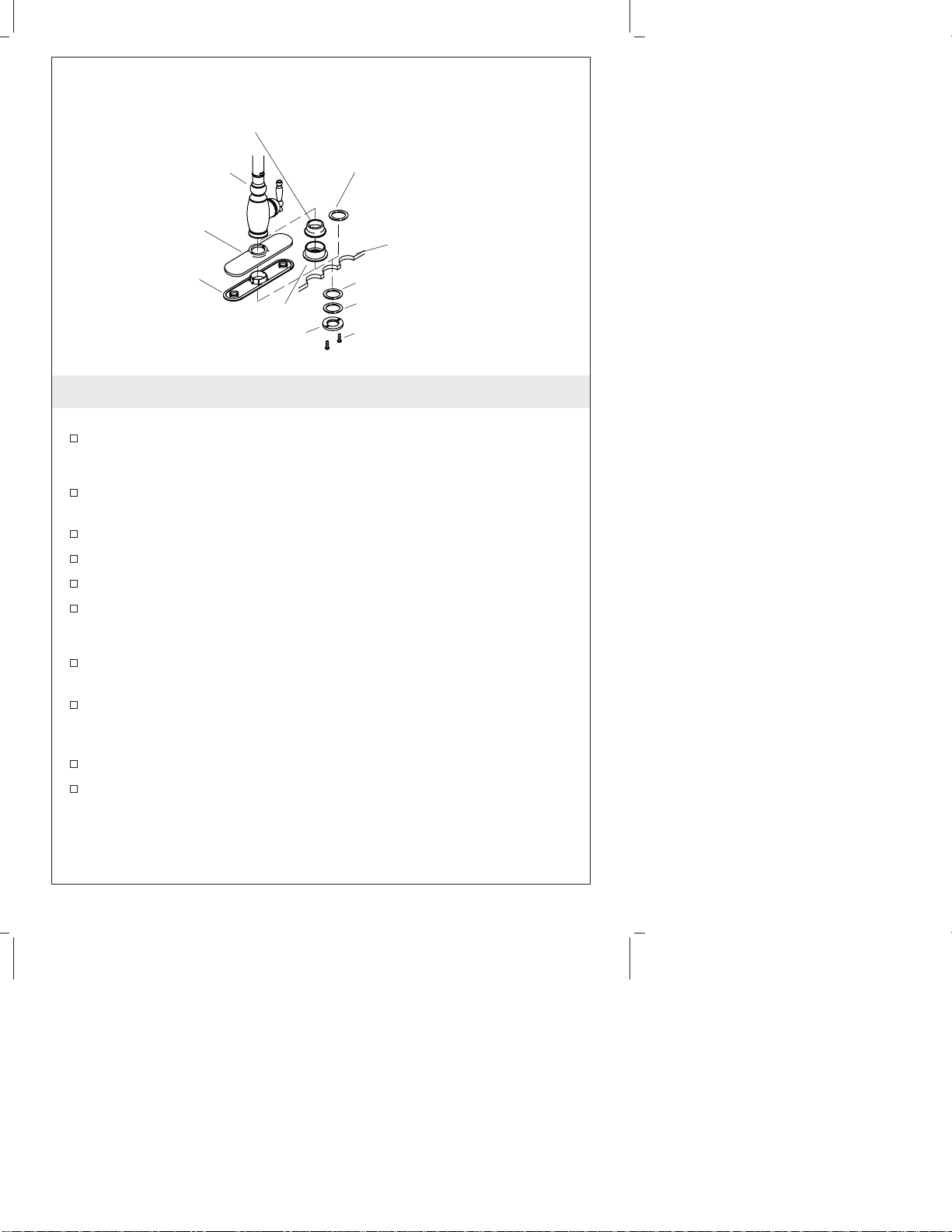

1. Faucet Installation
For One-Hole Sinks
Use the appropriate gasket (provided).
For Three-Hole Sinks
Apply plumbers putty or other sealant to the bottom edges of the
undercover according to the manufacturer’s instructions.
Place the undercover over the sink holes.
Align and press the undercover in place.
Remove any excess putty.
Place the escutcheon over the undercover.
For All Sinks
Partially thread two screws into the threaded ring until the
screws barely protrude from the backside of the threaded ring.
Fit the faucet through the hole in the sink. Position the faucet so
the handle faces in the desired position. The recommended
handle position is to the user’s right.
Turn the ring so the screws are to the front and back.
Use a Phillips screwdriver to tighten the screws securely and
evenly.
Escutcheon For
Three-Hole Sinks
Gasket For One-Hole Sinks
Escutcheon for One-Hole Sinks
Sink
Fiber Washer
Metal Washer
Screw
Ring
Gasket
Undercover
Faucet
Kohler Co. 3 1013943-2-D

2. Supply Installation
CAUTION: Risk of restricted waterflow and product damage.
Use extreme care when bending the supply hoses to avoid
kinking and twisting. Hoses must not be taut after installation.
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″(7.6 cm).
NOTE: The most common type of faucet installation is with the
handle positioned to the right. Pull the handle for cold water or
push the handle for hot water. If the handle is installed to the left or
centered, reverse the supply tubes; connect the tube for cold water
to the hot supply and the tube for hot water to the cold supply. This
will maintain the relationship of pulling the handle for cold water or
pushing for hot water. If the handle is centered, press it to the right
for cold water or to the left for hot water.
Position the hot and cold water supplies to not interfere with
other hoses.
Connect the supply hoses to the supply stops. Left is hot, right is
cold.
Tighten all connections.
3" (7.6 cm)
or Larger
Cold
Cold
Hot
1013943-2-D 4 Kohler Co.

3. Flush the Supply Lines
Place the valve outlet hose into a bucket or suitable container.
Turn on the hot and cold supplies.
Turn the faucet handle to the full cold ON position.
Let the water run for one minute to remove any debris.
Rotate the faucet handle to the full hot position.
Let the water run for one minute to remove any debris.
Turn the faucet handle to the OFF position.

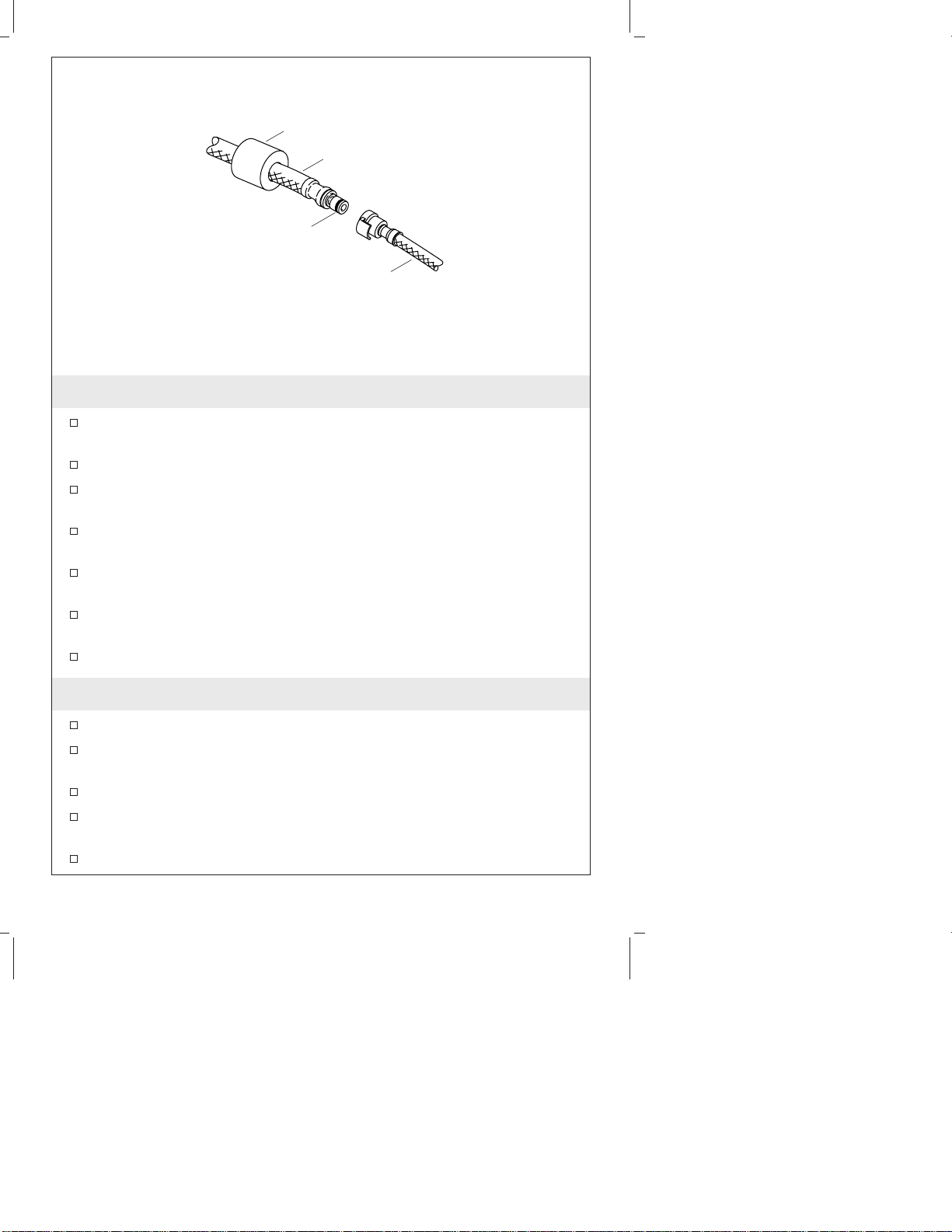

4. Connect the Spray Hose
Slide the weight onto the spray hose.
Verify that the hose ends are clean and that the O-ring is in place.
Fully engage the hose ends.
Extend and retract the spray hose to check for smooth operation.
Reposition the supply hoses if necessary.
Weight
Spray Hose
O-Ring
Valve Outlet
Hose
Kohler Co. 5 1013943-2-D

5. Water Temperature Adjustment
NOTE: Before adjusting the water temperature, ensure that the
handle is turned all the way to the left. This is the maximum hot
position.
Remove the handle, screw, valve stem adapter, and bonnet. Note
the position of the components for reassembly.
Position the indexer to stop the valve stem at the desired
maximum temperature.
Turn the water on and rotate the valve stem to full hot to confirm
the setting.
Reinstall the handle and bonnet onto the faucet body.
Stop
Tab
Valve
Stem
Valve Stem
Adapter
Handle
Setscrew
Screw
Bonnet
Indexer
Splines
1013943-2-D 6 Kohler Co.

Guide d’installation
Robinet d’évier de cuisine

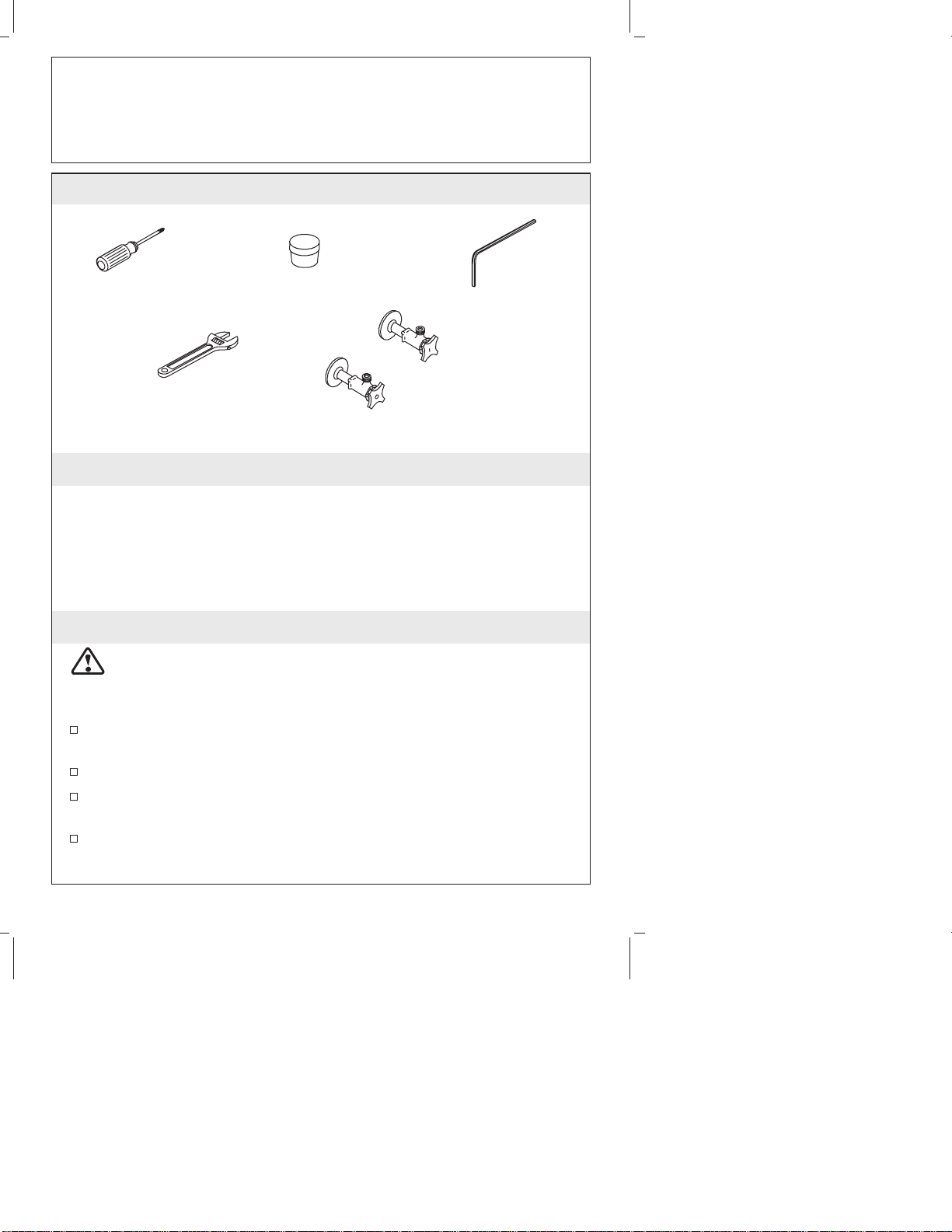

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de contamination d’eau fraîche. Ce
robinet contient une protection importante de siphon anti-retour.
Ne pas remplacer les joints de rodage du robinet ou retirer
quelques composants que ce soit.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Deux raccords mâles
d'alimentation de 3/8"
Clé à
molette
Clé
hexagonale
Mastic de
plomberie
Tournevis
cruciforme
Kohler Co. Français-1 1013943-2-D

Avant de commencer (cont.)
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Exception faite pour le mastic de plombier sur la sous-applique
ou l’applique, ne pas utiliser de produits à base de pétrole sur ce
robinet.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1013943-2-D Français-2 Kohler Co.

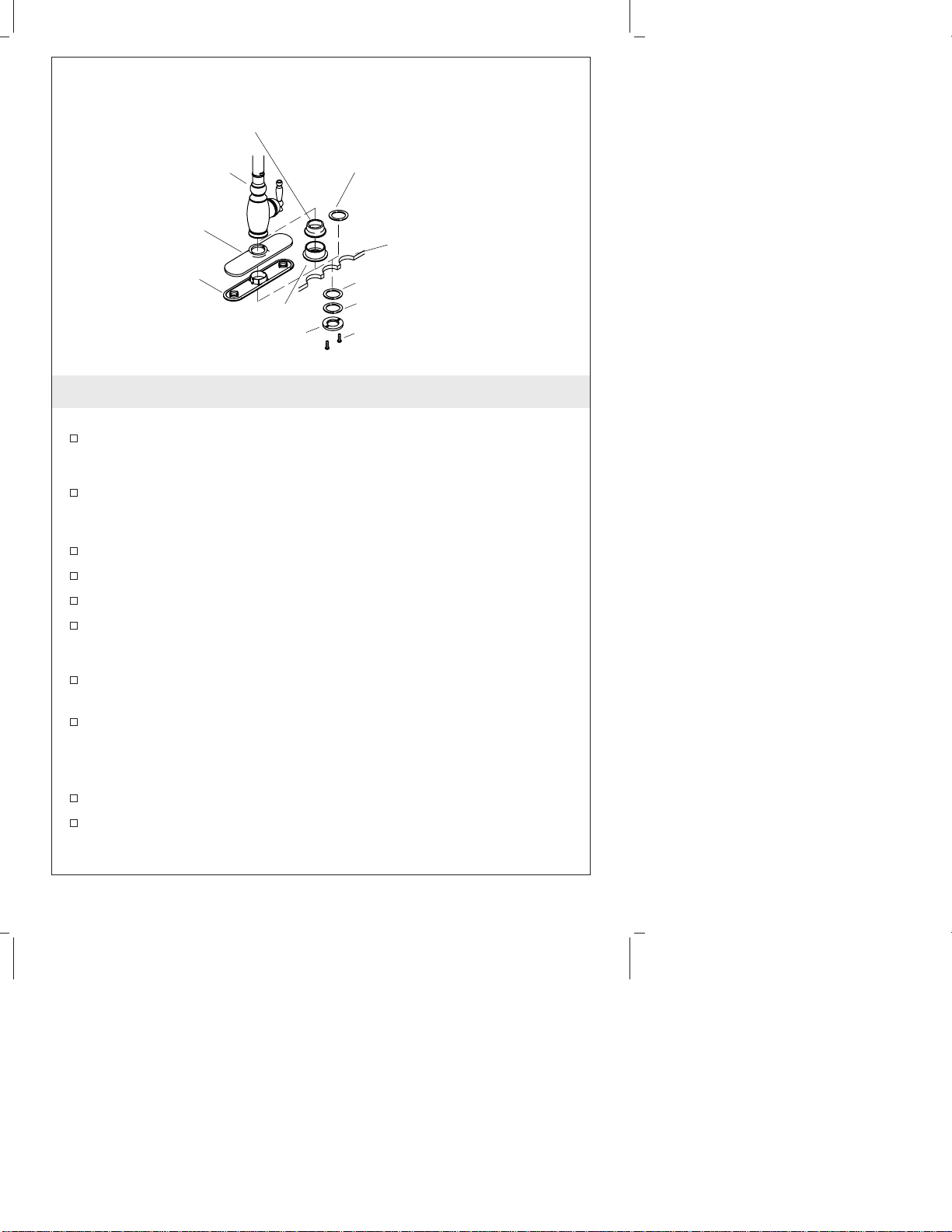

1. Installation du robinet
Pour des éviers à un orifice
Utiliser le joint d’étanchéité approprié (fourni).
Pour des éviers à trois orifices
Appliquer du mastic de plombier ou un produit semblable sur les
rebords inférieurs de la sous-applique selon les instructions du
fabricant du mastic.
Positionner la sous-applique sur les orifices de l’évier.
Aligner et presser la sous-applique en place.
Retirer tout excédent de mastic.
Placer l’applique sur la sous-applique.
Pour tous les éviers
Visser partiellement deux vis dans l’anneau fileté jusqu’à ce
qu’elles dépassent légèrement de l’arrière de l’anneau fileté.
Ajuster le robinet à travers l’orifice de l’évier. Positionner le
robinet de manière à ce que la poignée soit orientée vers la
position désirée. La position recommandée de la poignée est au
droit de l’utilisateur.
Tourner l’anneau pour que les vis soient à l’avant et l’arrière.
Utiliser un tournevis cruciforme pour serrer les vis de manière
sécurisée et égale.
Applique pour
éviers à trois
trous
Joint pour des éviers à un orifice
Applique pour éviers à un orifice
Évier
Rondelle en fibres
Rondelle métallique
Vis
Anneau
Joint d'étanchéité
Sous-plaque
Robinet
Kohler Co. Français-3 1013943-2-D

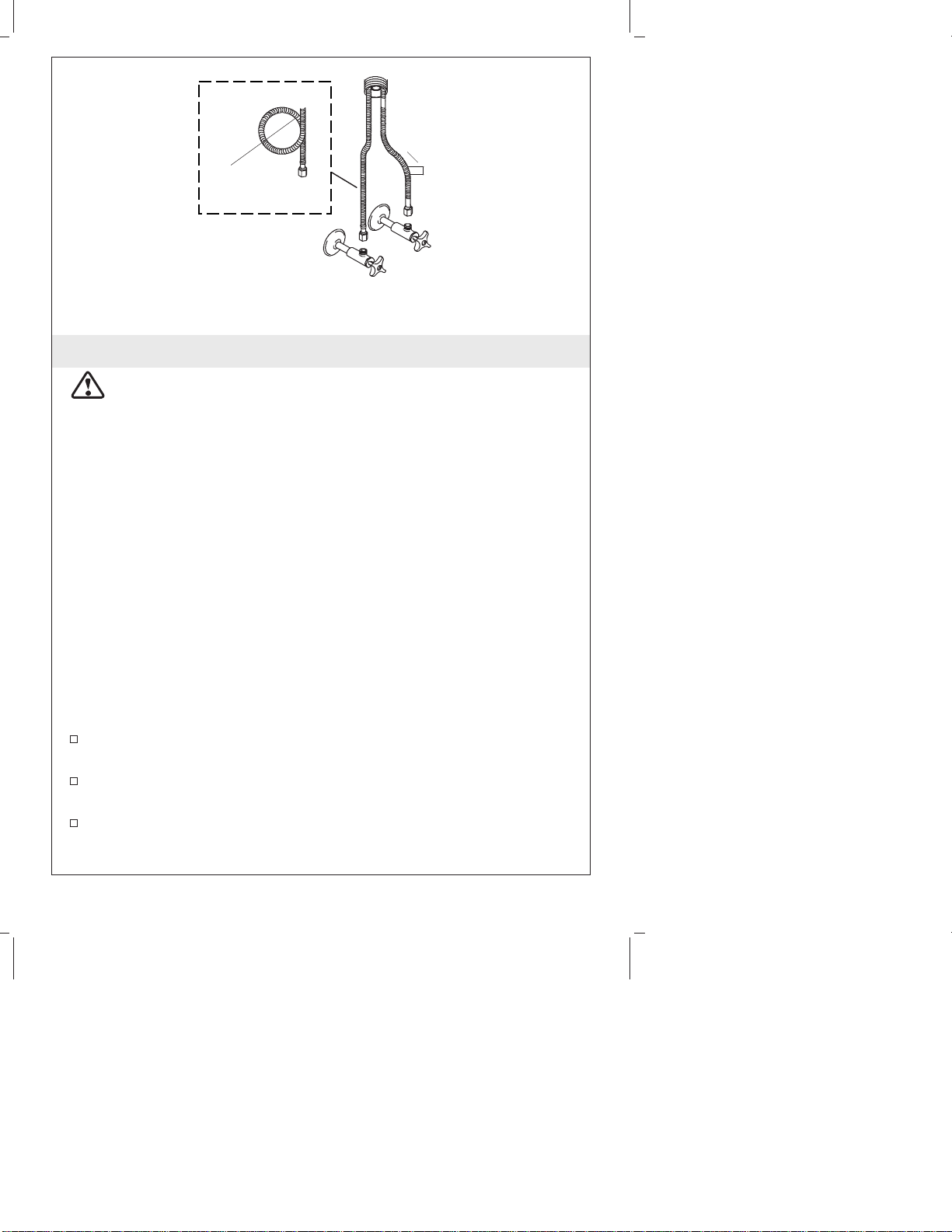

2. Installer l’alimentation
ATTENTION : Risque de restriction du débit d’eau et
d’endommagement du produit. Faire très attention en pliant les
flexibles d’alimentation pour éviter les noeuds. Ne pas tendre
fortement les flexibles après l’installation.
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″(7,6 cm).
REMARQUE : L’installation de robinet la plus commune est avec la
poignée positionnée du côté droit. Tirer la poignée pour de l’eau
froide ou presser pour de l’eau chaude. Si la poignée est installée à
gauche ou au centre, inverser les tuyaux d’alimentation; connecter le
tube d’eau froide à l’alimentation d’eau chaude et le tube d’eau
chaude à l’alimentation d’eau froide. Ceci maintiendra la corrélation
entre le tirage de poignée pour de l’eau froide ou la poussée pour
de l’eau chaude. Si la poignée est centrée, la presser vers la droite
pour ouvrir l’eau froide et vers la gauche pour ouvrir l’eau chaude.
Positionner les alimentations d’eau chaude et froide de façon à ce
qu’elles n’interfèrent pas avec d’autres tuyaux.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.
Serrer toutes les connexions.
3" (7,6 cm)
ou plus large
Froid
Froid
Chaud
1013943-2-D Français-4 Kohler Co.

3. Purger les conduites d’alimentation
Placer le flexible de sortie de valve dans un seau ou autre
conteneur adapté.
Ouvrir les robinets d’alimentation d’eau chaude et froide.
Tourner la poignée du robinet complètement vers la position
OUVERTURE froide.
Laisser couler l’eau pendant environ une minute pour chasser
tout débris.
Pivoter la poignée du robinet complètement vers la position
chaude.
Laisser couler l’eau pendant environ une minute pour chasser
tout débris.
Pivoter la poignée du robinet vers la position FERMETURE
chaude.

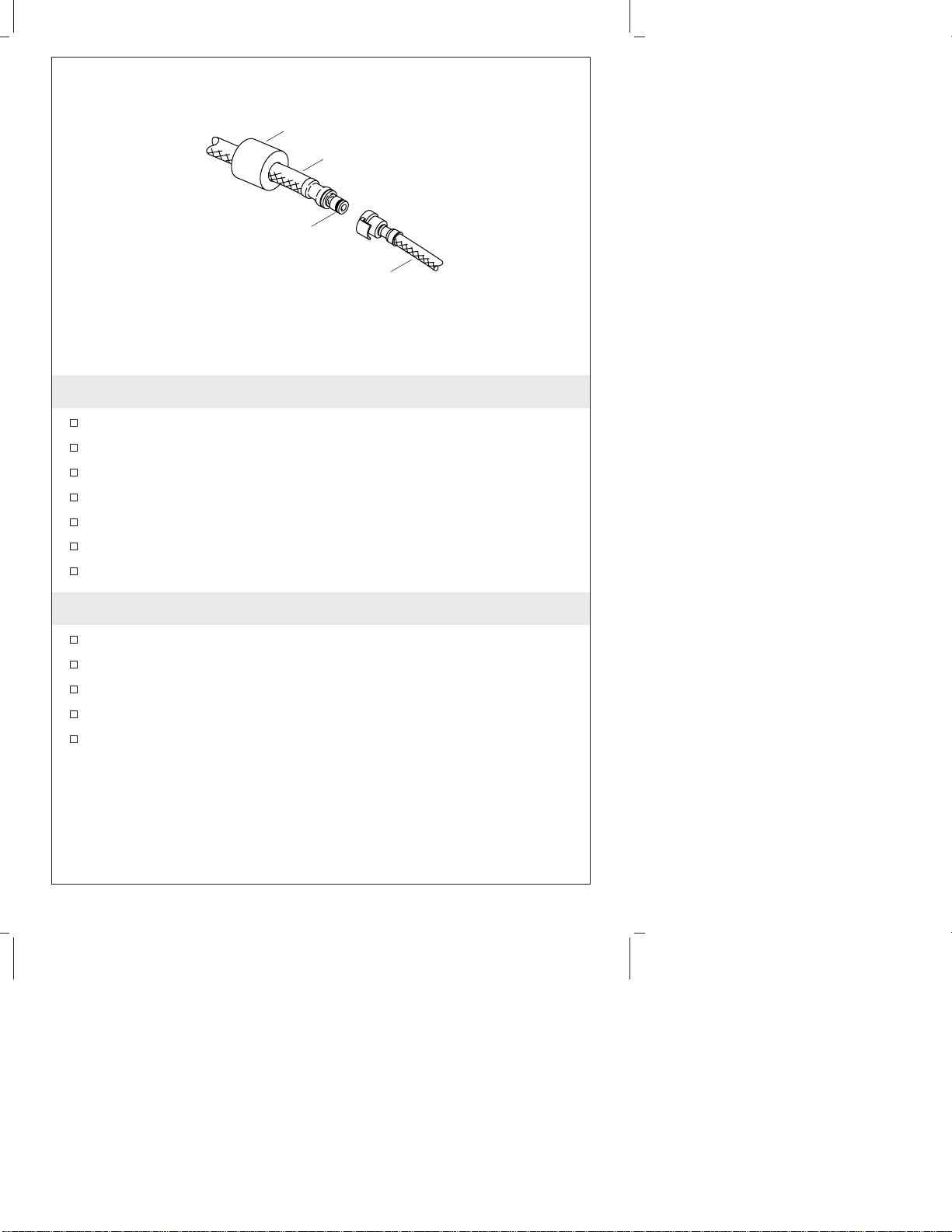

4. Connecter le tuyau du vaporisateur
Glisser le poids sur le tuyau du vaporisateur.
S’assurer que les extrémités du flexible soient propres et que le
joint torique soit en place.
Engager complètement les extrémités du tuyau.
Étendre et retirer le flexible du vaporisateur pour vérifier une
bonne opération.
Poids
Tuyau de sortie
de valve
Tuyau
vaporisateur
Joint torique
Kohler Co. Français-5 1013943-2-D

Connecter le tuyau du vaporisateur (cont.)
Repositionner les tuyaux d’alimentation si nécessaire.
1013943-2-D Français-6 Kohler Co.

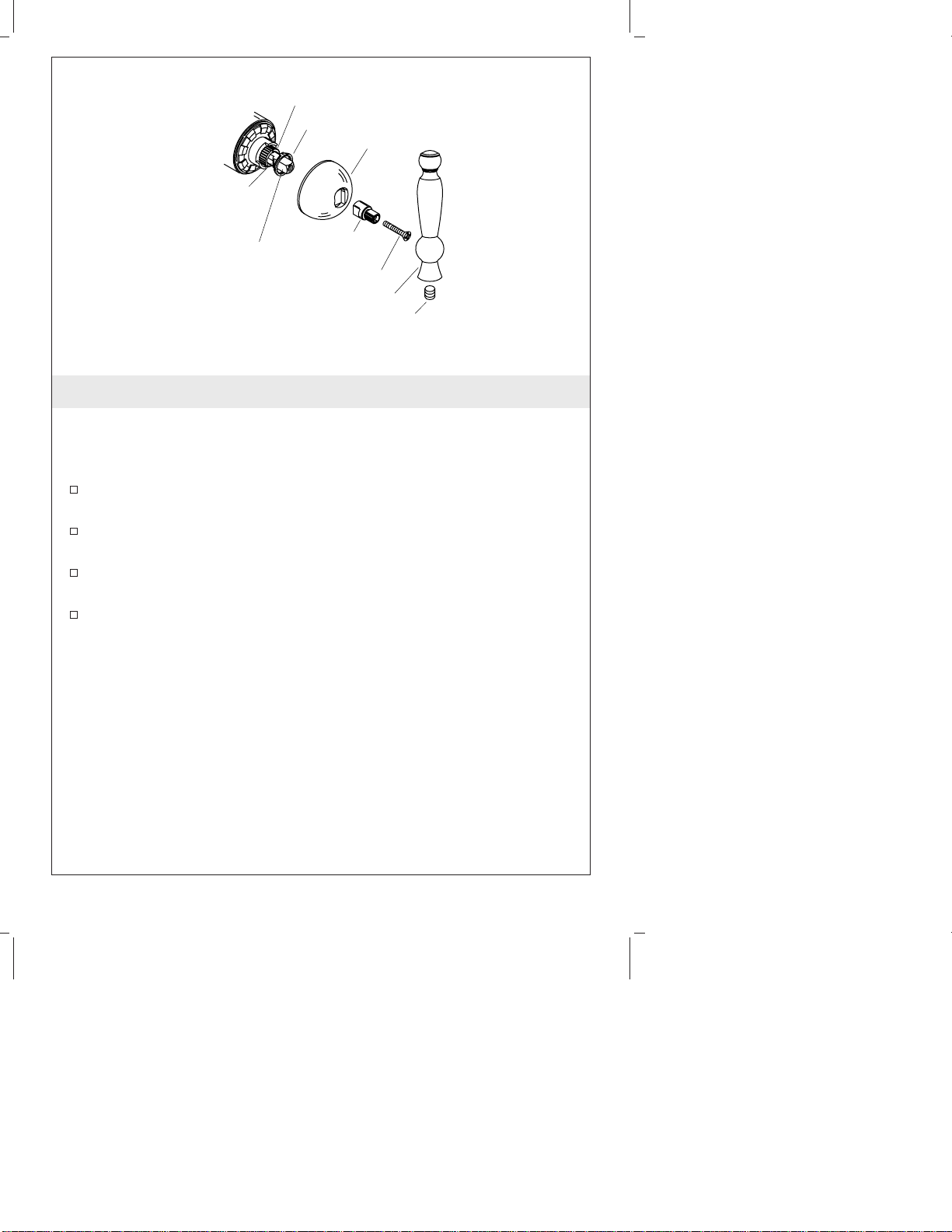

5. Réglages de température d’eau
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Retirer la poignée, la vis, l’adaptateur de la tige de valve et le
chapeau. Noter la position des composants pour le ré-assemblage.
Positionner l’indexeur pour arrêter la tige de la valve à la
température maximale désirée.
Ouvrir l’eau et pivoter la tige de la valve complètement vers le
côté chaud pour confirmer la sélection.
Réinstaller la poignée et le chapeau sur le corps du robinet.
Languette
d'arrêt
Tige de
la valve
Adaptateur
de tige de
robinet
Poignée
Vis de retenue
Vis
Chapeau
Indexeur
Cannelures
Kohler Co. Français-7 1013943-2-D

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de contaminación del agua. Esta grifería
impide la formación de contracorriente. No reemplace las juntas
esmeriladas de la grifería ni desmonte ninguno de los
componentes.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Dos conexiones
macho de
suministro de 3/8"
Llave
ajustable
Masilla de
plomería
Destornillador
de punta de
cruz (Phillips)
Llave
hexagonal
Kohler Co. Español-1 1013943-2-D

Antes de comenzar (cont.)
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
No emplee productos a base de petrolato en esta grifería, excepto
la masilla de plomería en la placa inferior o chapetón.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1013943-2-D

1. Instalación de la grifería
Para los fregaderos de un orificio
Utilice el empaque apropiado (incluido).
Para los fregaderos de tres orificios
Aplique masilla de plomería u otro sellador en el borde inferior
de la placa inferior según las instrucciones del fabricante.
Coloque la placa inferior sobre los orificios del fregadero.
Alinee y presione la placa inferior en su lugar.
Elimine el exceso de masilla.
Coloque el chapetón sobre la placa inferior.
Para todos los fregaderos
Enrosque parcialmente dos tornillos en el anillo roscado hasta que
sobresalgan muy poco de la parte posterior del anillo roscado.
Inserte la grifería a través del orificio en el fregadero. Coloque la
grifería con la manija orientada en la posición deseada. La
posición aconsejada de la manija es a la derecha del usuario.
Gire el anillo de modo que los tornillos estén orientados hacia el
frente y hacia atrás.
Utilice un destornillador de punta de cruz o Phillips para apretar
bien los tornillos de forma uniforme.
Chapetón para fregaderos
de tres orificios Fregadero
Arandela de fibra
Arandela de metal
Tornillo
Anillo
Empaque
Placa inferior
Grifería
Chapetón para fregaderos
de un orificio Empaque para fregaderos
de un orificio
1013943-2-D Español-3 Kohler Co.

2. Instale los suministros
PRECAUCIÓN: Riesgo de flujo restringido y daños al
producto. Tenga cuidado al doblar las mangueras de suministro
para evitar la formación de pliegues y acodaduras. Las
mangueras no deben estar tirantes después de la instalación.
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
NOTA: Si la instalación del fregadero requiere enrollar las
mangueras de suministro a fin de obtener una buena conexión,
mantenga un diámetro interno de al menos 3″(7,6 cm) al enrollarlas.
NOTA: El tipo de instalación de grifería más común es con la manija
colocada a la derecha. Tire de la manija para abrir el agua fría, o
presione para abrir el agua caliente. Si la manija está instalada a la
izquierda o en el centro, invierta los tubos de suministro; conecte el
tubo del agua fría en el suministro de agua caliente y el tubo del
agua caliente en el suministro de agua fría. Esto permitirá abrir el
agua fría tirando de la manija, o presionar para abrir el agua
caliente. Si la manija está centrada, presione hacia la derecha para el
agua fría o hacia la izquierda para el agua caliente.
Coloque los suministros del agua fría y caliente de manera que
no interfieran con el resto de las mangueras.
Conecte las mangueras de suministro a las llaves de paso. El lado
izquierdo corresponde al agua caliente, y el derecho, al agua fría.
Apriete todas las conexiones.
3" (7,6 cm)
o mayor
Agua
fría
Agua
fría
Agua
caliente
Kohler Co. Español-4 1013943-2-D

3. Haga circular agua por las líneas de suministro
Coloque la manguera de salida de la válvula en un balde u otro
recipiente.
Abra los suministros del agua fría y caliente.
Abra la manija de la grifería a la posición completamente abierta
del agua fría.
Haga que el agua circule durante un minuto para eliminar los
residuos.
Gire la manija de la grifería a la posición completamente abierta
del agua caliente.
Haga que el agua circule durante un minuto para eliminar los
residuos.
Gire la manija de la grifería a la posición cerrada.
4. Conecte la manguera del rociador
Deslice la pesa por la manguera del rociador.
Verifique que los extremos de la manguera estén limpios y que el
empaque de anillo (O-ring) esté colocado en su lugar.
Conecte por completo los extremos de la manguera.
Extienda y retraiga la manguera del rociador para verificar que
funcione correctamente.
Vuelva a colocar las mangueras de suministro si es necesario.
Pesa Manguera
del rociador
Manguera de la
salida de la válvula
Empaque de
anillo (O-Ring)
1013943-2-D Español-5 Kohler Co.

5. Ajustes de la temperatura del agua
NOTA: Antes de ajustar la temperatura del agua, asegúrese de haber
girado la manija completamente a la izquierda. Esta es la posición
máxima del agua caliente.
Retire la manija, el tornillo, el adaptador de la espiga de la
válvula y la base. Tome nota de la posición de las piezas para
volver a instalarlas.
Coloque el graduador de manera que detenga a la espiga de la
válvula cuando alcance la temperatura máxima deseada.
Abra el agua y gire la espiga de la válvula a la posición máxima
del agua caliente para confirmar el ajuste.
Reinstale la manija y la base en el cuerpo de la grifería.
Lengüeta
de
retención
Espiga
de la
válvula
Adaptador del
vástago de la
válvula Manija
Tornillo de fijación
Tornillo
Base
Graduador
Ranuras
Kohler Co. Español-6 1013943-2-D

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1013943-2-D
