Kohler K-168 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-168, K-170 K-169, K-171
1015073-2-B

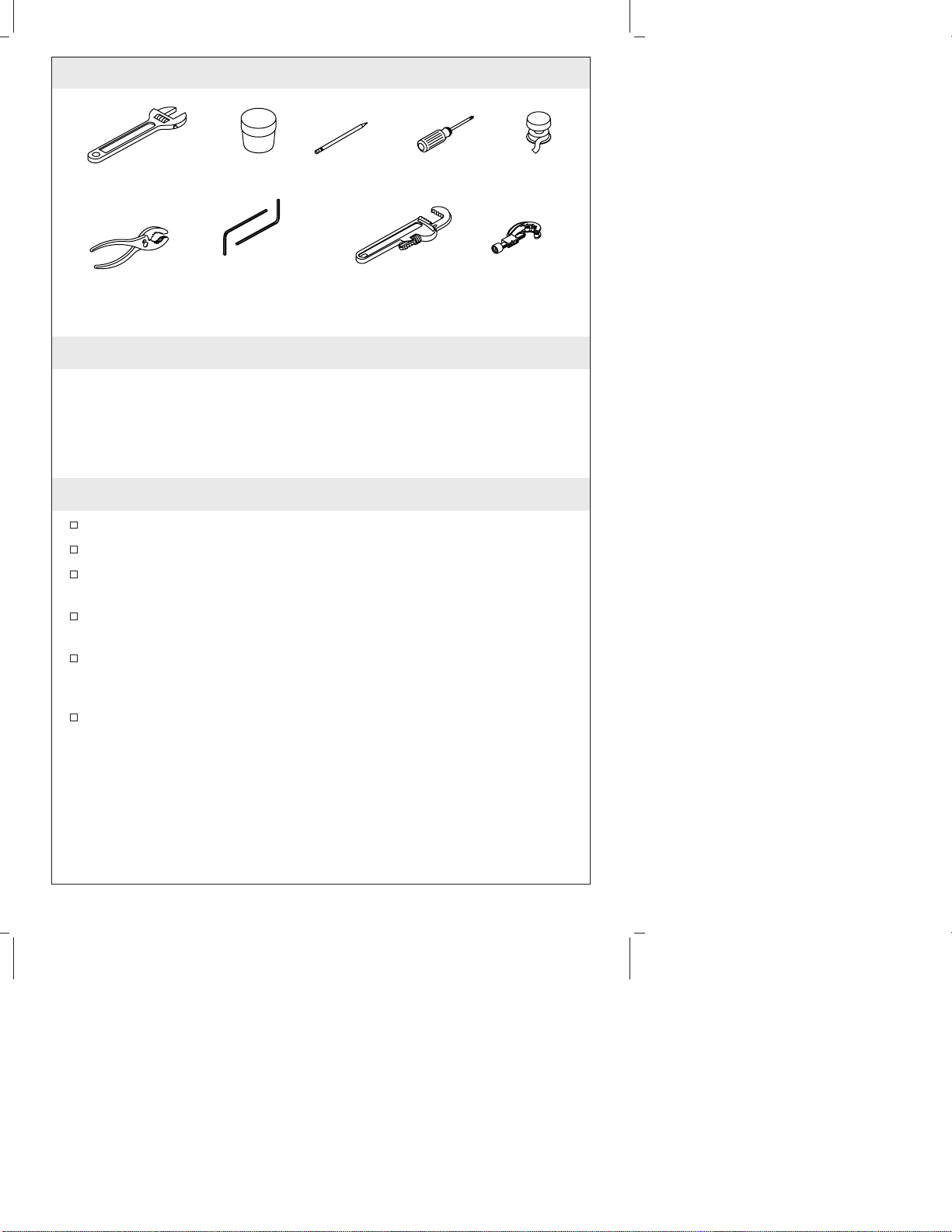

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable Wrench Plumbers Putty Pencil Assorted
Screwdrivers Thread
Sealant
Pliers Assorted Hex
Wrenches Pipe
Wrench Tube Cutter
1015073-2-B 2 Kohler Co.

1. Install the Escutcheon (Optional)
For 1-hole Installations:
Use the appropriate washer (provided).
For 3-hole Installations:
NOTE: When installing in marble countertops, use the gaskets
provided. Remove the adhesive backing and apply the gaskets over
the unused sink holes with the adhesive side down.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheon according to the manufacturer’s instructions.
Insert the O-ring into the groove of the spacer.
Set the spacer with gasket under the center hole of the escutcheon
with the gasket in position to make contact with the countertop.
Align the center hole of the escutcheon with the center hole of the
sink.
Apply
plumbers
putty.
Spacer with
Gasket
Center Hole
Center Hole
Sink
Optional Escutcheon
Spacer
O-Ring
Kohler Co. 3 1015073-2-B

1. Faucet Installation
NOTE: A rubber washer is located in the depression in the round
base.
Slip the round base over the tubing and to the faucet base.
Fit the faucet through the sink hole.
Position the faucet so the spray inlet is toward the back.
Partially thread the screws into the ring until they barely protrude
from the backside of the ring.
Slide the fiber washer and metal washer on the threaded shank.
Thread the ring to the threaded shank until it is about 1/4 turn
from touching the sink bottom.
Turn the ring so the screws are to the front and back of the
faucet.
Tighten the screws using a Phillips screwdriver.
Fiber
Washer
Threaded Shank
Tubing
Metal Washer
Screws
Ring
Spray Inlet
Round Base
Faucet Base
1015073-2-B 4 Kohler Co.

2. Install the Handspray
Slide the provided gasket onto the spray holder.
Slide the spray holder through the mounting hole from above.
Hand tighten the nut from under the sink.
Insert the spray hose through the spray holder.
Attach the spray hose to the spray inlet connector using thread
sealant.
Spray
Holder
Mounting
Hole
Spray Inlet
Connector
Nut
Gasket
Handspray
Spray Hose
Kohler Co. 5 1015073-2-B

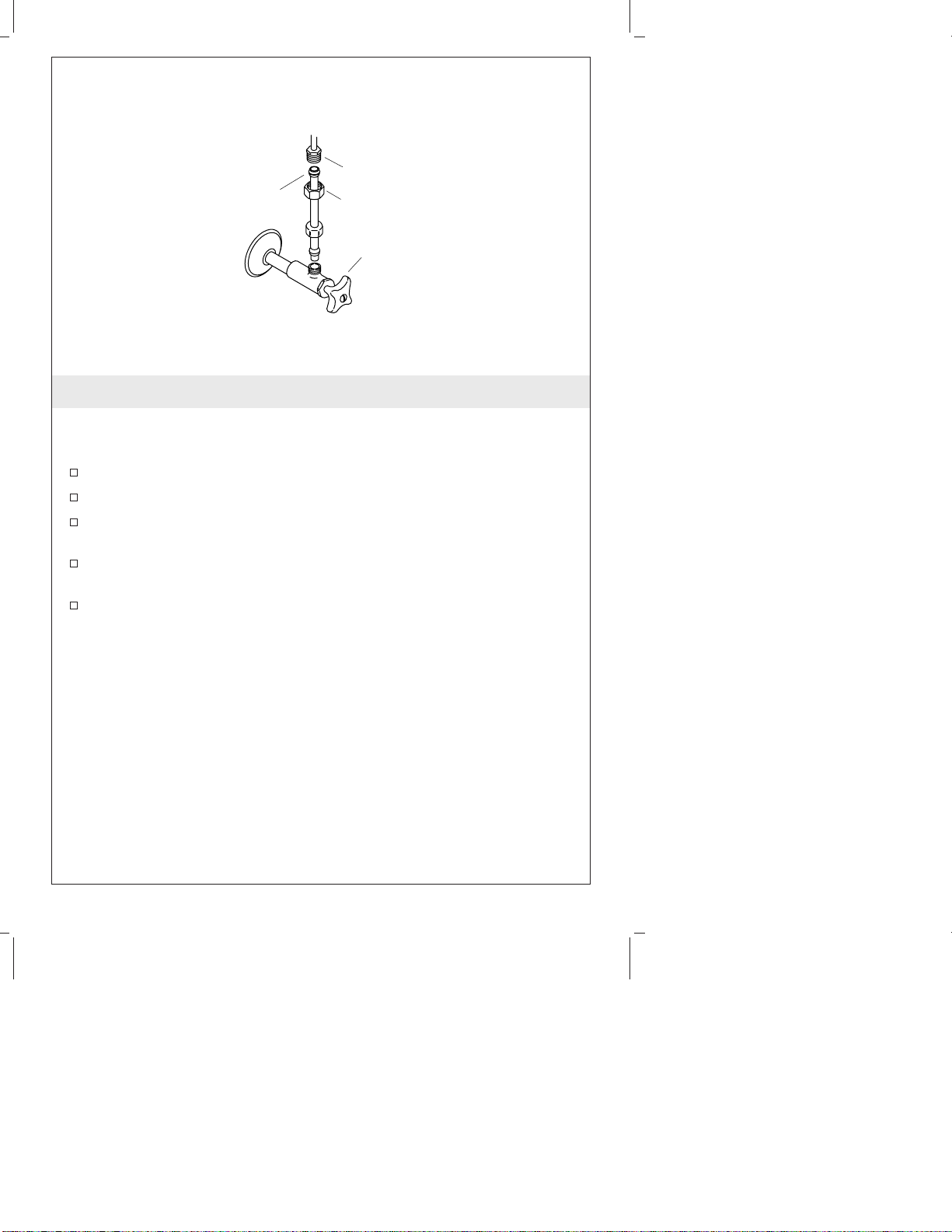

3. Supply Installation
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Slide the coupling nuts and ferrules onto the supply tubes.
Secure the supply tubes and valve body inlets with coupling nuts.
Carefully insert the supply tubes into the valve body inlets and
shut-off valve outlets (if used).
Position the round end of the supply tube squarely to the valve
inlet and supply stop.
Tighten all coupling nuts.
Supply
Tube Supply
Stop
Valve Inlet
Nut
1015073-2-B 6 Kohler Co.

4. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
Aerator
Kohler Co. 7 1015073-2-B

Guide d’installation
Robinet d’évier de cuisine

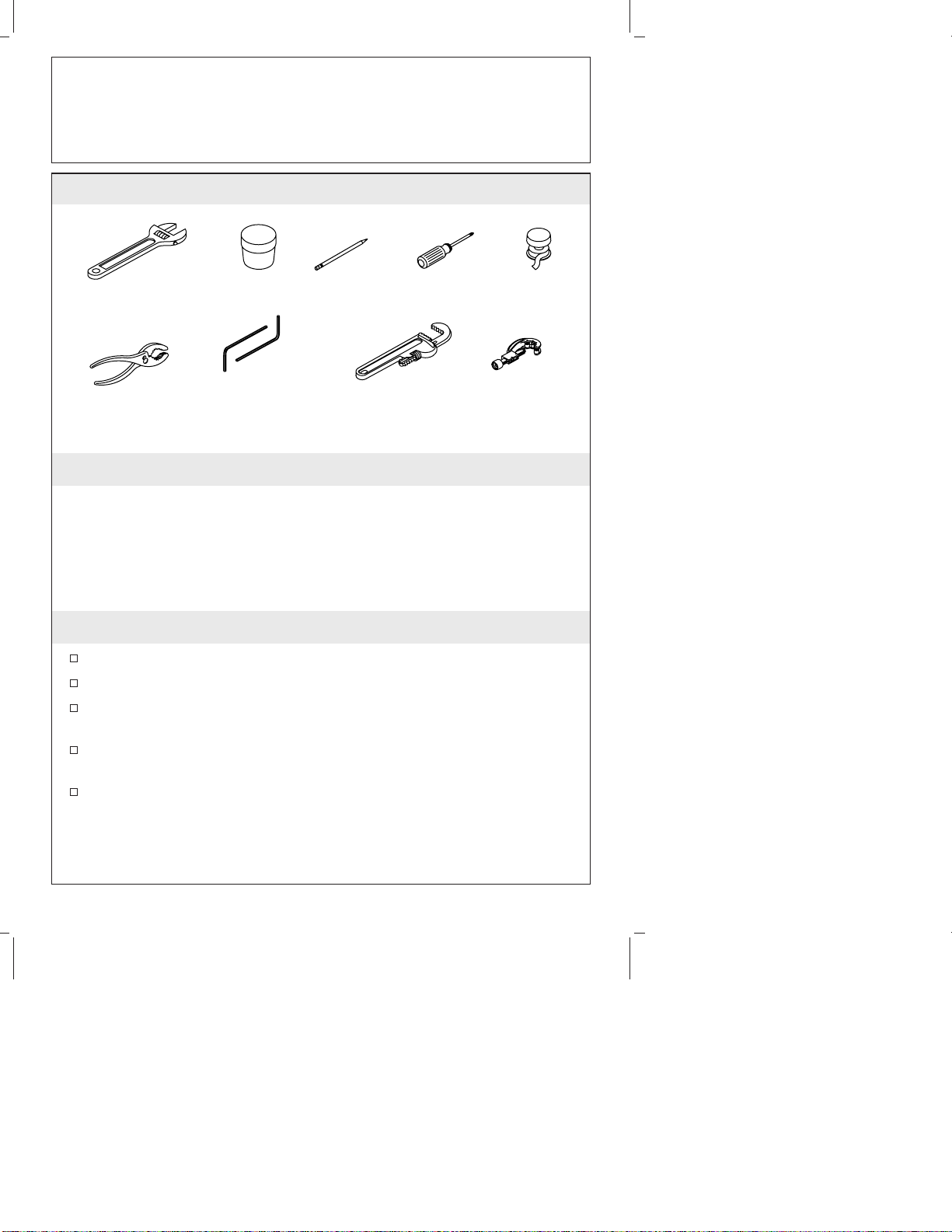

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Cléà
molette
Coupe-tubes
Clé
hexagonale
Tournevis
assortis
Mastic de
plombier
Joint
d'étanchéité
pour filetage
Clé à
griffes
Crayon à
papier
Pinces
Kohler Co. Français-1 1015073-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1015073-2-B

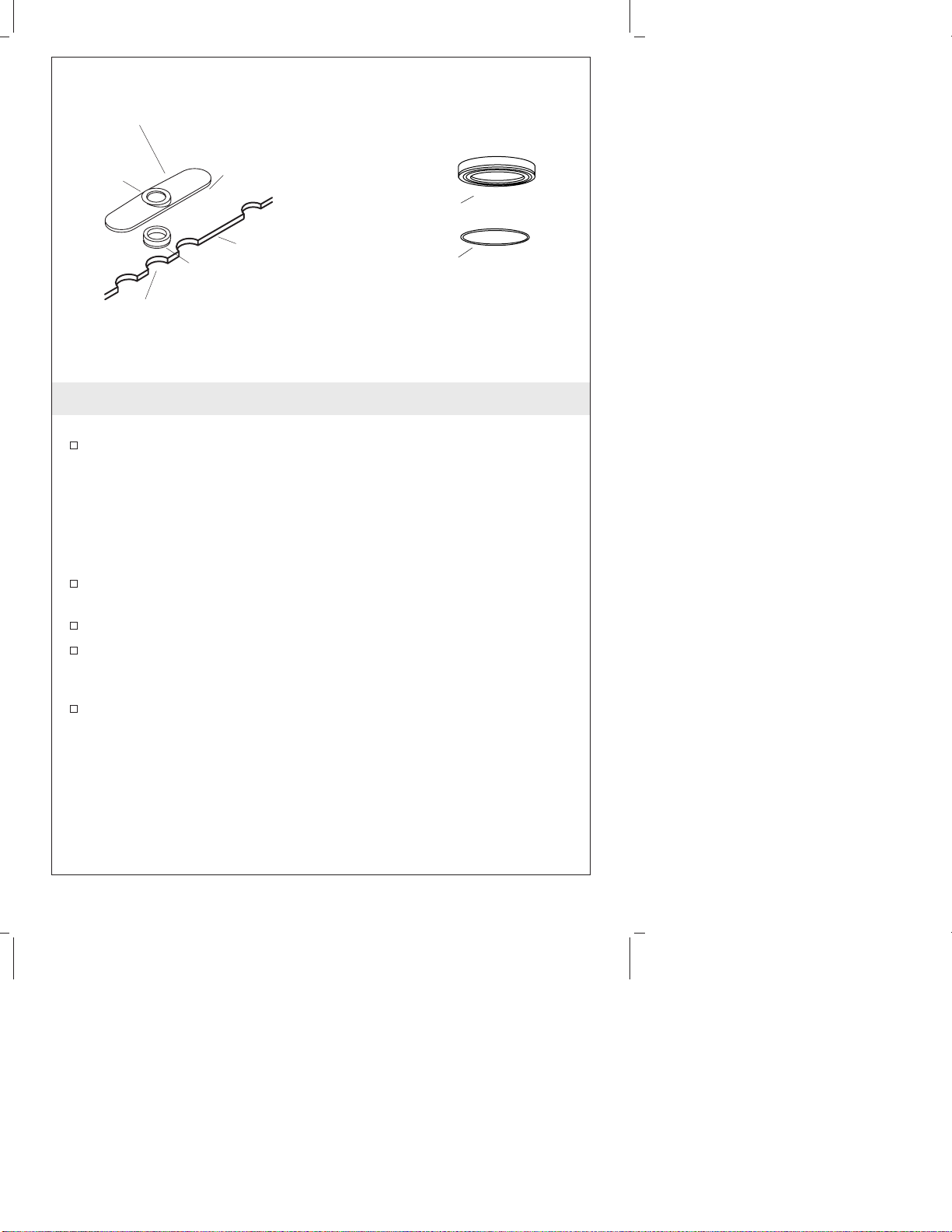

1. Installer l’applique (Optionnelle)
Pour les installations à 1 orifice:
Utiliser la rondelle adéquate (fournie).
Pour les installations à 3 orifices:
REMARQUE : Pour installer des comptoirs en marbre, utiliser les
joints fournis. Retirer la protection adhésive et appliquer les joints
sur les trous non utilisés de lavabo avec le côté adhésif vers le bas.
Appliquer du mastic de plombier ou un joint semblable sous
l’applique selon les instructions du fabricant du mastic.
Insérer le joint torique dans la rainure de l’espaceur.
Positionner l’espaceur avec le joint sous l’orifice central de
l’applique de manière à ce que le joint soit en contact avec le
comptoir.
Aligner l’orifice central de l’applique avec celui de l’évier.
Appliquer du
mastic de
plomberie.
Espaceur
avec joint
Orifice central
Orifice central
Évier
Applique optionnelle
Espaceur
Joint torique
1015073-2-B Français-3 Kohler Co.

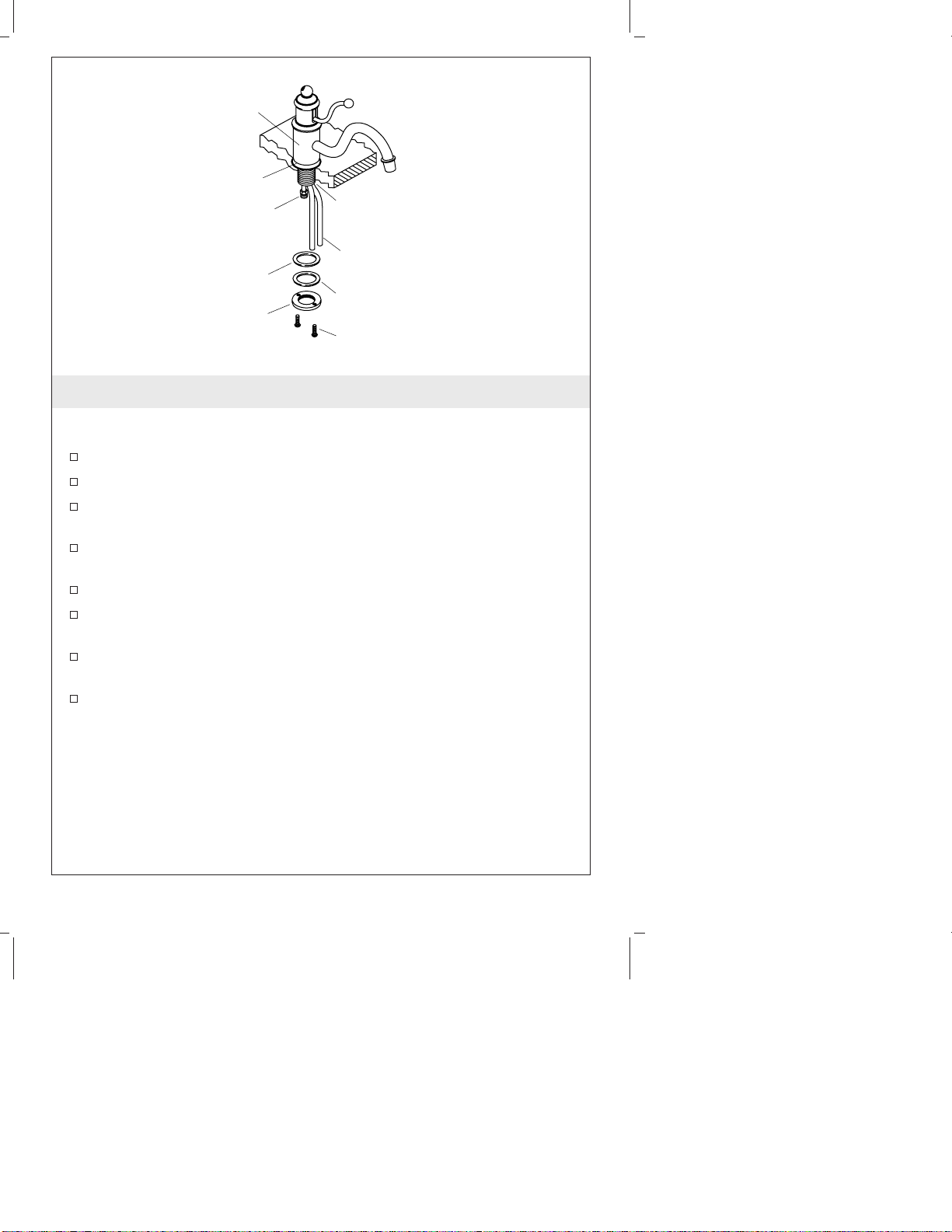

1. Installation du robinet
REMARQUE : Une rondelle en caoutchouc est localisée dans le
creux de la base arrondie.
Glisser la base arrondie sur la tuyauterie et à la base du robinet.
Mettre le robinet en place à travers l’orifice de l’évier.
Positionner le robinet de façon que l’entrée du vaporisateur soit
orientée vers l’arrière.
Visser partiellement les vis dans l’anneau jusqu’à ce qu’elles
dépassent légèrement de l’arrière de l’anneau.
Glisser la rondelle en fibres et la rondelle métallique au manche
fileté.
Visser l’anneau au manche fileté jusqu’à ce qu’il soit à 1/4 de
tour du contact avec la base de l’évier.
Tourner l’anneau fileté de façon à ce que les vis soient à l’avant et
à l’arrière du robinet.
Serrer les vis en utilisant un tournevis cruciforme.
Rondelle
en fibres
Manche fileté
Tuyauterie
Vis
Anneau
Base du
robinet
Base
ronde
Entrée
vaporisateur
Rondelle
métallique
Kohler Co. Français-4 1015073-2-B

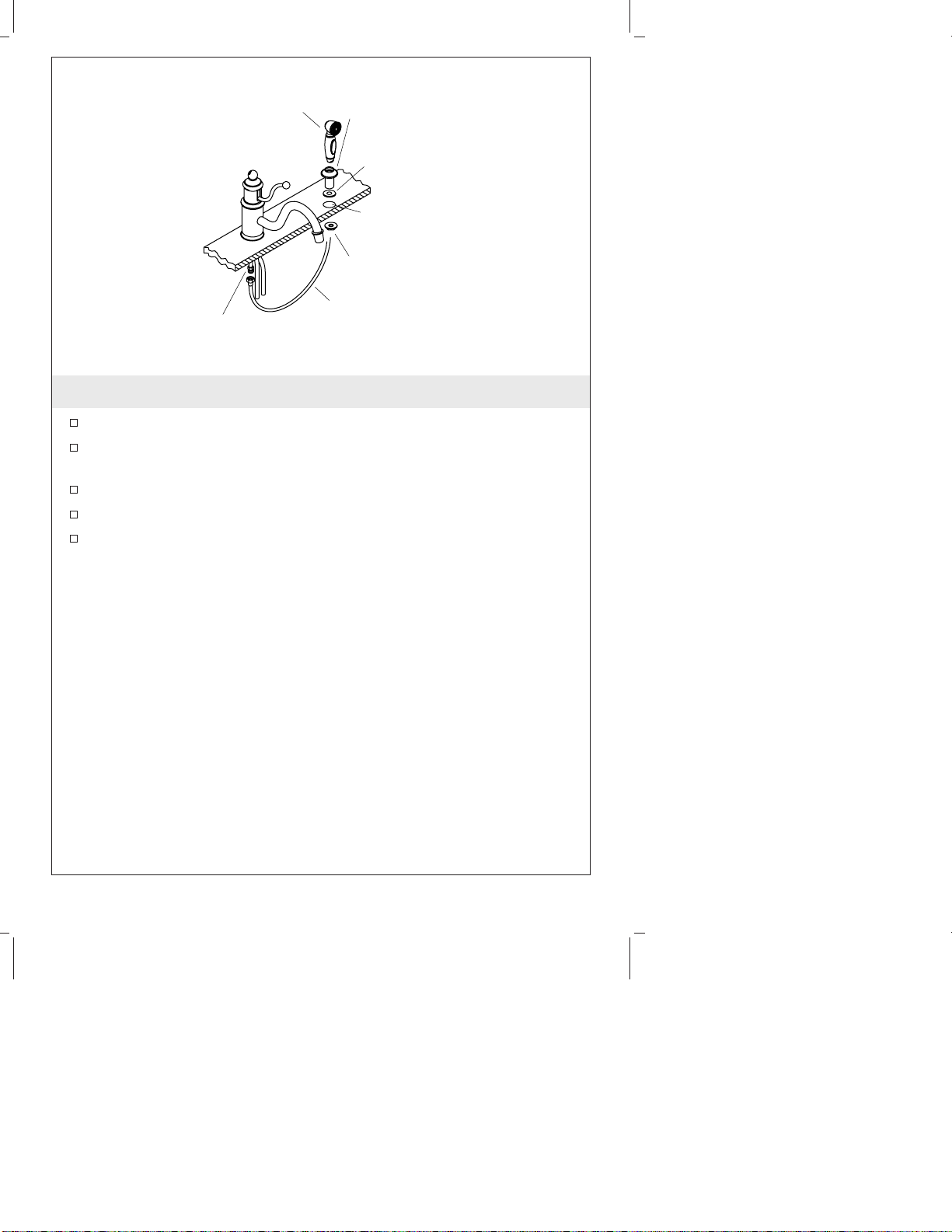

2. Installer le vaporisateur
Glisser le joint fourni sur le support du vaporisateur.
Glisser le support du vaporisateur à travers l’orifice de montage
d’en-dessus.
Sécuriser à la main l’écrou d’en-dessous de l’évier.
Insérer le tuyau du vaporisateur dans le support de ce dernier.
Attacher le flexible du vaporisateur au connecteur d’entrée du
vaporisateur en utilisant du joint d’étanchéité pour filetage.
Porte-
vaporisateur
Trou de
fixation
Raccord d'entrée
de vaporisateur
Écrou
Vaporisateur
Tuyau
vaporisateur
Joint
d'étanchéité
1015073-2-B Français-5 Kohler Co.

3. Installer l’alimentation
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Glisser les écrous de couplage et bagues d’extrémité sur les
tuyaux d’alimentation.
Sécuriser les tubes d’alimentation et les entrées de corps avec les
écrou de couplage.
Insérer délicatement les tuyaux d’alimentation dans les entrées du
corps de valve et sorties de valve de fermeture (si utilisés).
Positionner avec soin l’extrémité arrondie du tube d’alimentation
d’équerre sur l’entrée de valve et robinet d’arrêt.
Serrer tous les écrous de couplage.
Tuyau
d'alimentation
Arrêt
d'alimentation
Écrou
Entrée de
robinet
Kohler Co. Français-6 1015073-2-B

4. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
Aérateur
1015073-2-B Français-7 Kohler Co.

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Masilla de
plomería
Cinta
selladora de
roscas
Llave ajustable
Juego de llaves
hexagonales Llave para tubo
Pinzas Cortatubos
Lápiz Destornilladores
surtidos
Kohler Co. Español-1 1015073-2-B

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
1015073-2-B Español-2 Kohler Co.

1. Instale el chapetón (opcional)
En las instalaciones de un orificio:
Utilice la arandela apropiada (incluida).
En las instalaciones de tres orificios:
NOTA: En caso de instalar en mostradores de mármol, utilice los
empaques incluidos. Retire el papel protector del adhesivo y aplique
los empaques con el adhesivo hacia abajo sobre los orificios sin usar
del fregadero.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del chapetón, según las instrucciones del fabricante.
Inserte el empaque de anillo (O-ring) en la ranura del espaciador.
Coloque el espaciador con empaque bajo el orificio central del
chapetón, con el empaque colocado de forma que haga contacto
con el mostrador.
Alinee el orificio central del chapetón con el orificio central del
fregadero.
Aplique
masilla de
plomería.
Espaciador con
empaque
Fregadero
Chapetón
opcional
Orificio
central
Orificio
central
Espaciador
Empaque de
anillo (O-Ring)
Kohler Co. Español-3 1015073-2-B

1. Instalación de la grifería
NOTA: Hay una arandela de goma en la parte honda de la base
redonda.
Haga pasar la base redonda por los tubos y la base de la grifería.
Inserte la grifería a través del orificio en el fregadero.
Coloque la grifería de manera que la entrada del rociador esté
orientada hacia atrás.
Enrosque parcialmente los tornillos en el anillo hasta que
sobresalgan muy poco de la parte posterior del anillo.
Deslice la arandela de fibra y la de metal por el vástago roscado.
Enrosque el anillo en el vástago roscado hasta que quede un
cuarto de vuelta para que toque la parte inferior del fregadero.
Gire el anillo, de modo que los tornillos estén orientados hacia el
frente y hacia atrás de la grifería.
Apriete los tornillos con un destornillador de punta de cruz o
Phillips.
Arandela
de fibra
Tubos
Tornillos
Anillo
Entrada del
rociador
Arandela de
metal
Base
redonda
Vástago
roscado
Base de
grifería
1015073-2-B Español-4 Kohler Co.

2. Instale el rociador
Deslice el empaque incluido por el soporte del rociador.
Inserte el soporte del rociador por la parte superior del orificio de
fijación.
Apriete la tuerca con la mano por debajo del fregadero.
Inserte la manguera del rociador a través del soporte del rociador.
Conecte el soporte del rociador en el conector de la entrada del
rociador con cinta selladora de roscas.
Soporte del
rociador
Orificio de
fijación
Conector de la
entrada del rociador
Tuerca
Empaque
Rociador
Manguera del
rociador
Kohler Co. Español-5 1015073-2-B

3. Instale los suministros
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
Deslice las tuercas de acoplamiento y los casquillos por los tubos
de suministro.
Fije los tubos de suministro y las entradas del cuerpo de la
válvula con las tuercas de acoplamiento.
Inserte los tubos de suministro con cuidado en las entradas del
cuerpo de la válvula y en las salidas de la llave de paso (en caso
de utilizarse).
Coloque el extremo redondeado del tubo de suministro a
escuadra con la entrada de la válvula y la llave de paso.
Apriete todas las tuercas de acoplamiento.
Tubo de
suministro Llave de
paso
Tuerca
Entrada de
válvula
1015073-2-B Español-6 Kohler Co.
