Kohler Trend K-11935 Assembly instructions

Homeowners Guide
Entertainment Sink and Laundry Tray Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-11933 K-11935
K-11936
106256-5-B

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Your New Kohler Kitchen Faucet
Your new Kohler kitchen faucet blends classic styling with the ease of
operation for a unique expression in your kitchen. All metal
construction and one-piece ceramic valving provide trouble-free
operation even under the hardest water conditions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
106256-5-B 2 Kohler Co.

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
One-Year Limited Warranty
For the USA and Canada Only
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
One-Year Warranty — Mexico
For Mexico Only
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
Kohler Co. 3 106256-5-B

One-Year Warranty — Mexico (cont.)
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
106256-5-B 4 Kohler Co.

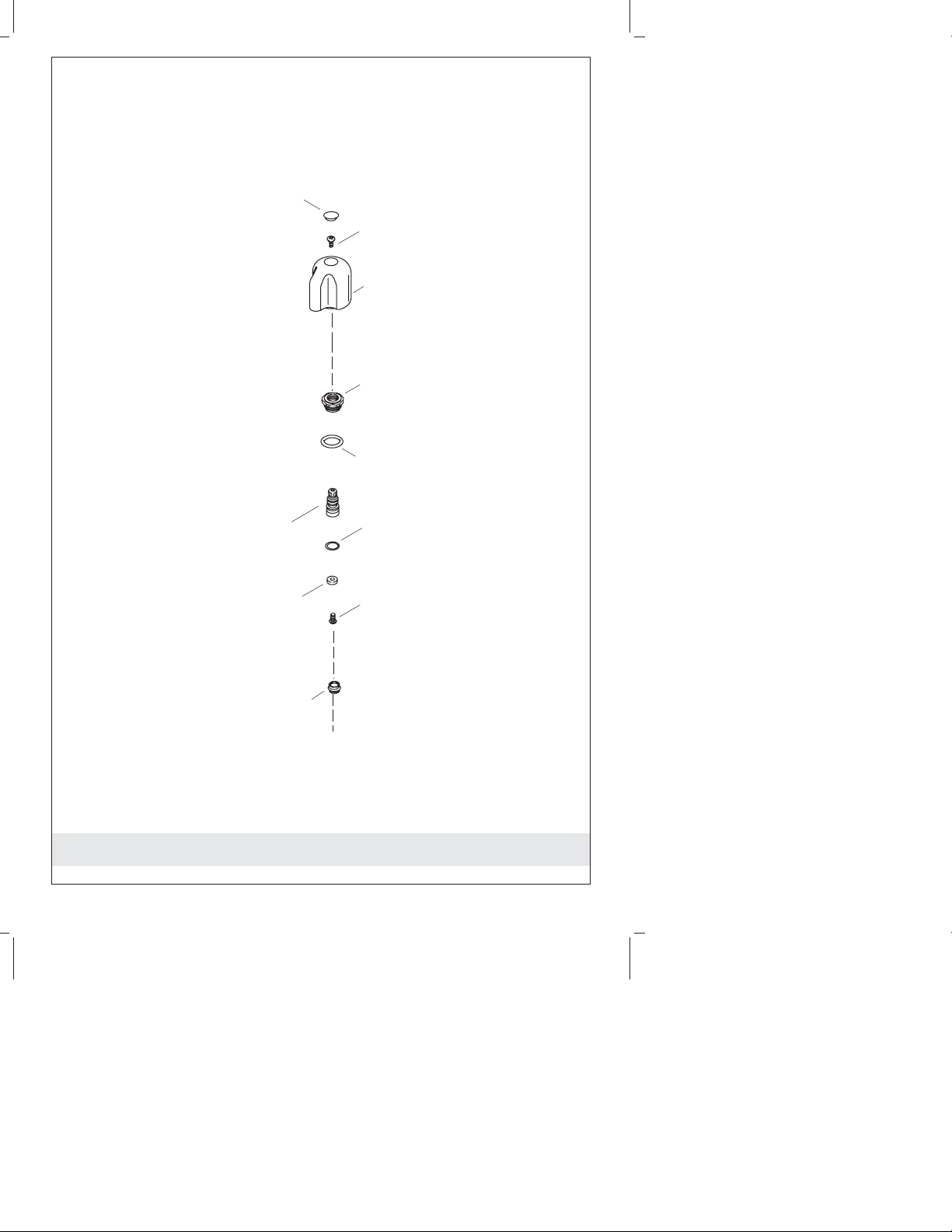

Service Parts
**Finish/color code must be specified when ordering.
31491
Screw
57745**
Handle
57744
57743 (Blue) (Red)
Plug Button
20774**
Seat
99S1037
O-Ring
20961
Washer
40230
Screw
34353
O-Ring
B1889(Clockwise Close)
B2009(Counterclockwise Close)
Valve Stem
20772** (Clockwise Close)
B200801(CounterclockwiseClose)
Bonnet
To Spout
Kohler Co. 5 106256-5-B

**Finish/color code must be specified when ordering.
59619**
Aerator
99B3301
Nut
57749
Snap Ring
To Handles
78194
O-Ring
40135**
Cover
B4507
Body
40136
Putty Cup
32751
CouplingNut
40080
Nut
29682
O-Ring
99B3301
Nut
57749
1047880**
Spout
40112**
Spout
99B3301
Nut
29682
O-Ring
57749
Snap Ring
00A8102
Spout
Snap Ring
106256-5-B 6 Kohler Co.

Guide du propriétaire
Robinets d’évier de récréation et bac à lessive
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Votre nouveau robinet de cuisine Kohler
Votre nouveau robinet de cuisine Kohler combine un stylisme classique
et une facilité d’utilisation pour une expression unique dans votre
cuisine. Toute construction métallique et valve en céramique d’une
pièce fonctionnent sans problèmes, même dans des régions où les
conditions d’eau sont les plus rudes.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
Kohler Co. Français-1 106256-5-B

Entretien et nettoyage (cont.)
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Garantie limitée d’un an
Pour les É.U. et le Canada uniquement
Les produits de plomberie Kohler sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
106256-5-B Français-2 Kohler Co.

Garantie limitée d’un an (cont.)
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-3 106256-5-B

Pièces de rechange
31491
Vis
57745**
Poignée
57744
57743 (Bleu) (Rouge)
Bouchon
20774**
Siège
99S1037
Joint torique
20961
Rondelle
40230
Vis
34353
Joint torique
B1889(Fermeture vers la droite)
B2009(Fermeture vers la gauche)
Tige de la valve
20772** (Fermeture vers la droite)
B200801 (Fermeture vers la gauche)
Chapeau
Au bec
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
106256-5-B Français-4 Kohler Co.

59619**
Aérateur
99B3301
Écrou
57749
Anneau
élastique
Aux poignées
78194
Joint
torique
40135**
Couvercle
B4507
Corps
40136
Coupe de mastic de plombier
32751
Écroudecouplage
40080
Écrou
29682
Joint
torique
99B3301
Écrou
57749
1047880**
Bec
40112**
Bec
99B3301
Écrou 29682
Joint
torique
57749
Anneau
élastique
00A8102
Bec
Anneau
élastique
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-5 106256-5-B

Guía del usuario
Grifería de lavadero y para ocasiones
especiales
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de su producto Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en este manual está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
Su nueva grifería de cocina Kohler
Su nueva grifería de cocina Kohler combina el estilo clásico con la
facilidad de uso, creando una expresión única en su cocina. La
estructura de metal y la válvula de cerámica de una pieza ofrecen un
funcionamiento sin problemas, incluso en zonas de agua dura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
Kohler Co. Español-1 106256-5-B

Cuidado y limpieza (cont.)
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Garantía limitada de un año
Para los Estados Unidos y Canadá solamente
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del
tanque anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía le otorga ciertos derechos legales específicos. Además, usted
Kohler Co. Español-2 106256-5-B

Garantía limitada de un año (cont.)
puede tener otros derechos que varían de estado a estado y provincia a
provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
Garantía de un año — México
Sólo para México
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los
accesorios y componentes estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este
producto están libres de defectos, por un (1) año, a partir de la fecha
de compra que aparece en la factura o recibo.
1. Kohler Co. prestará servicio únicamente a los productos
comercializados a través de sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura
de compra y la garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se
compromete a reparar el producto defectuosooareemplazarlo por
uno nuevo o equivalente (en caso de que el producto esté
descontinuado) cuando no sea posible la reparación, sin ningún cargo
al consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de
la fecha de recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de
compra como protección adicional, pues el mismo puede sustituir a la
garantía, en caso de que exista discrepancia en cuanto a la validez de
la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las
instrucciones de uso y funcionamiento incluidas en el manual del
usuario o en las instrucciones de instalación y cuando no se hayan
observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o
totalmente; o manipulado de manera negligente y, como consecuencia,
haya sufrido daños atribuibles al consumidor, persona o herrajes no
106256-5-B Español-3 Kohler Co.

Garantía de un año — México (cont.)
autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales,
tales como incendios o casos de fuerza mayor, incluyendo
inundaciones, terremotos, tormentas eléctricas, etc. Para obtener una
lista de distribuidores cerca de usted y así hacer valer sus derechos
bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
Kohler Co. Español-4 106256-5-B

Piezas de repuesto
**Se debe especificar el código del acabado/color con el pedido.
31491
Tornillo
57745**
Manija
57744
57743 (Azul) (Rojo)
Tapón
20774**
Asiento
99S1037
Arosello
20961
Arandela
40230
Tornillo
34353
Arosello
B1889(Cierre a la derecha)
B2009(Cierre a la izquierda)
Espiga de válvula
20772** (Cierre a la derecha)
B200801 (Cierre a la izquierda)
Bonete
Al surtidor
106256-5-B Español-5 Kohler Co.

**Se debe especificar el código del acabado/color con el pedido.
59619**
Aireador
99B3301
Tuerca
57749
Anillo
de resorte
A las manijas
78194
Arosello
40135**
Tapa
B4507
Cuerpo
40136
Placa para aplicar masilla
32751
Tuercadeacoplamiento
40080
Tuerca
29682
Arosello
99B3301
Tuerca
57749
1047880**
Surtidor
40112**
Surtidor
99B3301
Tuerca 29682
Arosello
57749
Anillo de
resorte
00A8102
Surtidor
Anillo de
resorte
Kohler Co. Español-6 106256-5-B

106256-5-B

106256-5-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
106256-5-B
