Kohler K-3422 User manual

Installation Guide
Close-Coupled Toilets
K-3422, K-3423, K-3427,
K-3429, K-3432, K-3433,
K-3438, K-3439, K-3445,
K-3448, K-3449, K-3452,
K-3454, K-3457, K-3462,
K-3477, K-3478, K-3479,
K-3480, K-3484, K-3591,
K-14231, K-14247
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1004604-2-F

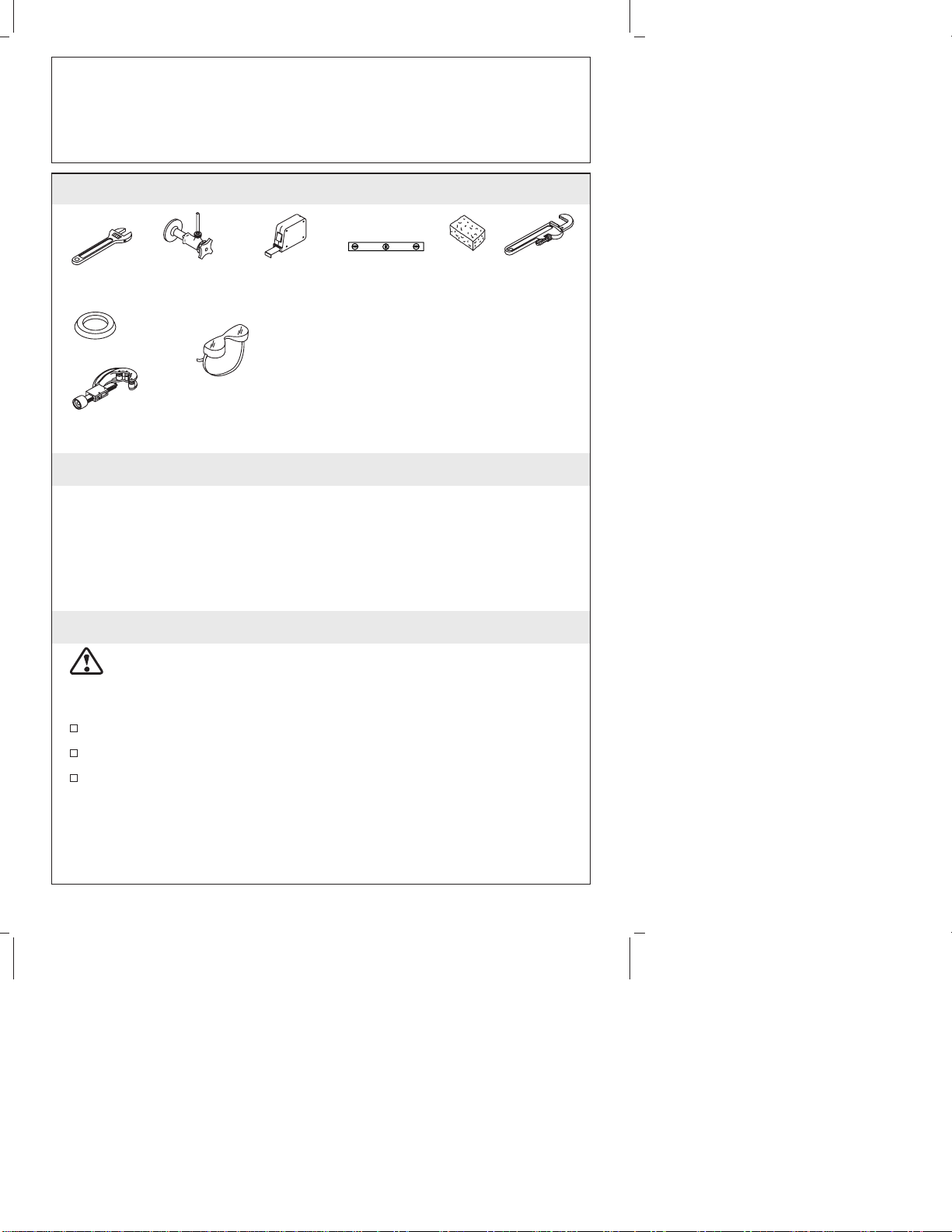

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
WARNING: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure Pipe Wrench
Tubing Cutter Safety
Glasses
Sponge
Level
Plus:
Wax Seal
• 5/16" T-Bolts w/ Nuts and Washers
• Putty Knife
• Metal File
• 1/2" Nut Driver/Socket
• Hacksaw
• Screwdriver
1004604-2-F 2 Kohler Co.

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old tank and bowl.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal
Closet
Flange
Kohler Co. 3 1004604-2-F

2. Install the New Toilet
CAUTION: Risk of external leakage. Do not lift or rock the
bowl after placement. If you break the watertight seal, you must
install a new wax seal.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
Apply your full body weight around the toilet to set the seal.
Place the plastic bolt cap bases over the T-bolts in the ″up″
position as marked.
Place the metal washers and nuts on the plastic bolt cap bases
and T-bolts.
Carefully tighten the nuts.
Bottom of Bowl
Wax Seal Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
1004604-2-F 4 Kohler Co.

Install the New Toilet (cont.)
CAUTION: Risk of product damage. Protect the vitreous china
from exposure to the saw blade when cutting off excess T-bolt
length.
If the T-bolts extend more than 1/4″(6 mm) over the top of the
nuts, cut off the excess.
Attach the bolt caps.
Kohler Co. 5 1004604-2-F

3. Install the Tank
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of the vitreous china.
Remove the nuts and washers from the preassembled tank bolts
on the bottom of the tank.
Set the nuts and washers aside.
Position the tank on the bowl by centering the gasket on the bowl
inlet.
Assemble the washers and nuts to the tank bolts.
Tighten the nuts so the tank is level. Be sure the nuts are tight
enough to achieve a watertight seal.
Tank Bolt
Gasket
Washer
Brass Nut
Tank
Tank
Tank Bolt
Gasket
Viewing The
Assembly From
Under The Tank
1004604-2-F 6 Kohler Co.

4. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.

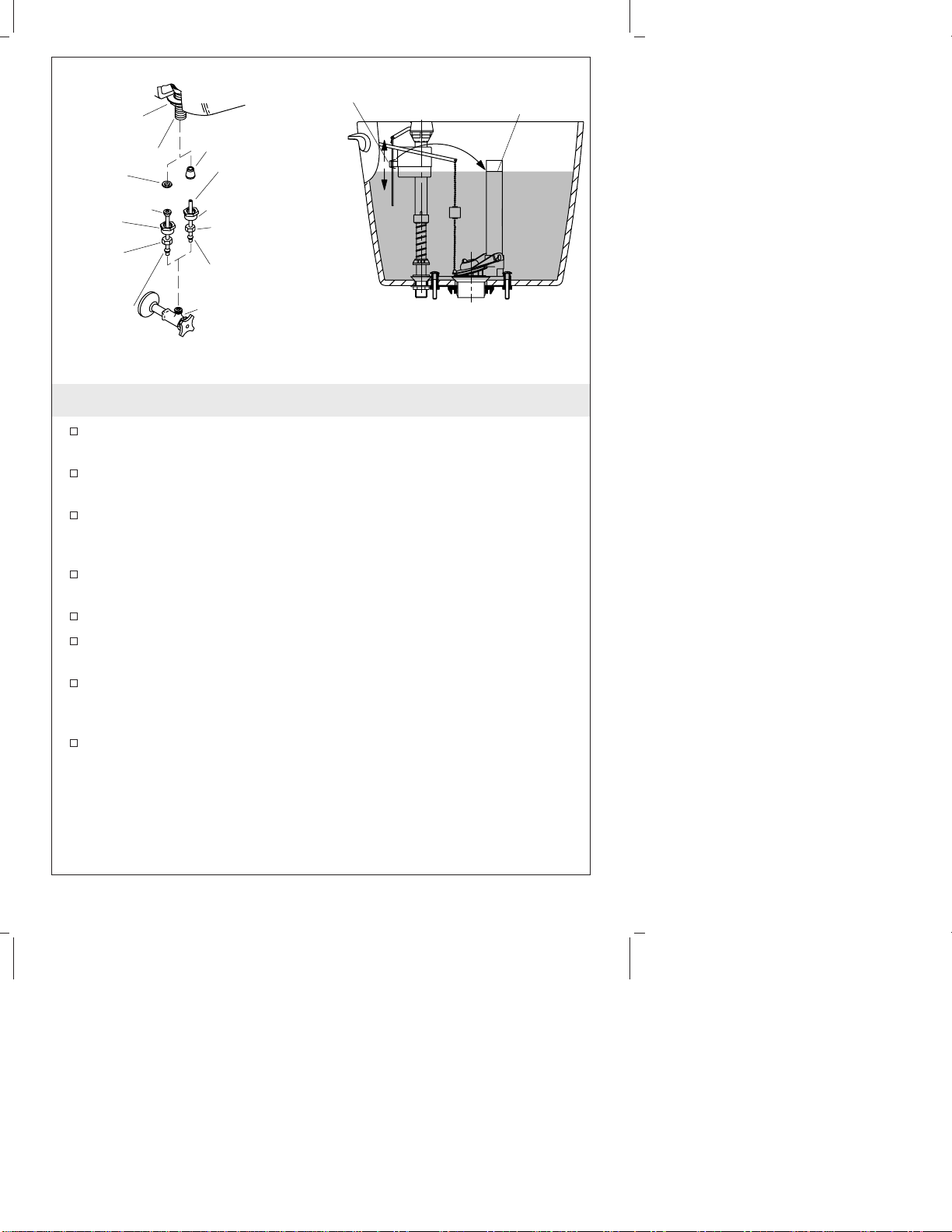

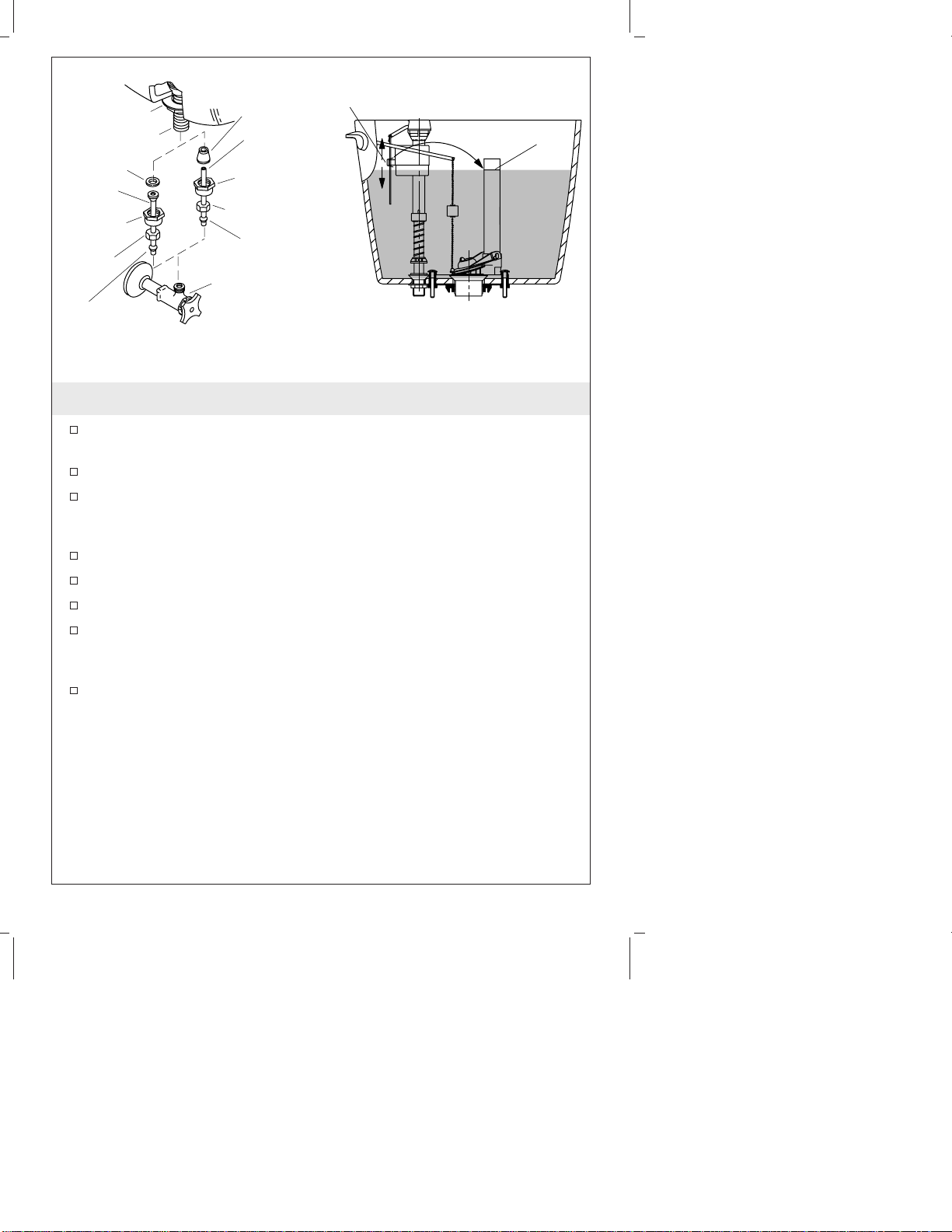

Adjustments
Adjust the water level in the tank by squeezing and sliding the
C-clip on the float rod.
•To raise the water level, slide the C-clip up.
•To lower the water level, slide the C-clip down.
Supply Shut-Off Valve
Connection
Tubing
Ferrule
Supply Shank
Seal Washer
Tubing
Ferrule
Fill Valve Nut
Coupling
Nut
Supply
Shut-Off
Valve
Comp. Nut
Coupling
Nut
Comp.
Washer
Comp.
Nut
C-Clip
Waterline
Adjusting The Water Level
Kohler Co. 7 1004604-2-F

Guide d’installation
W.C. à couplage direct

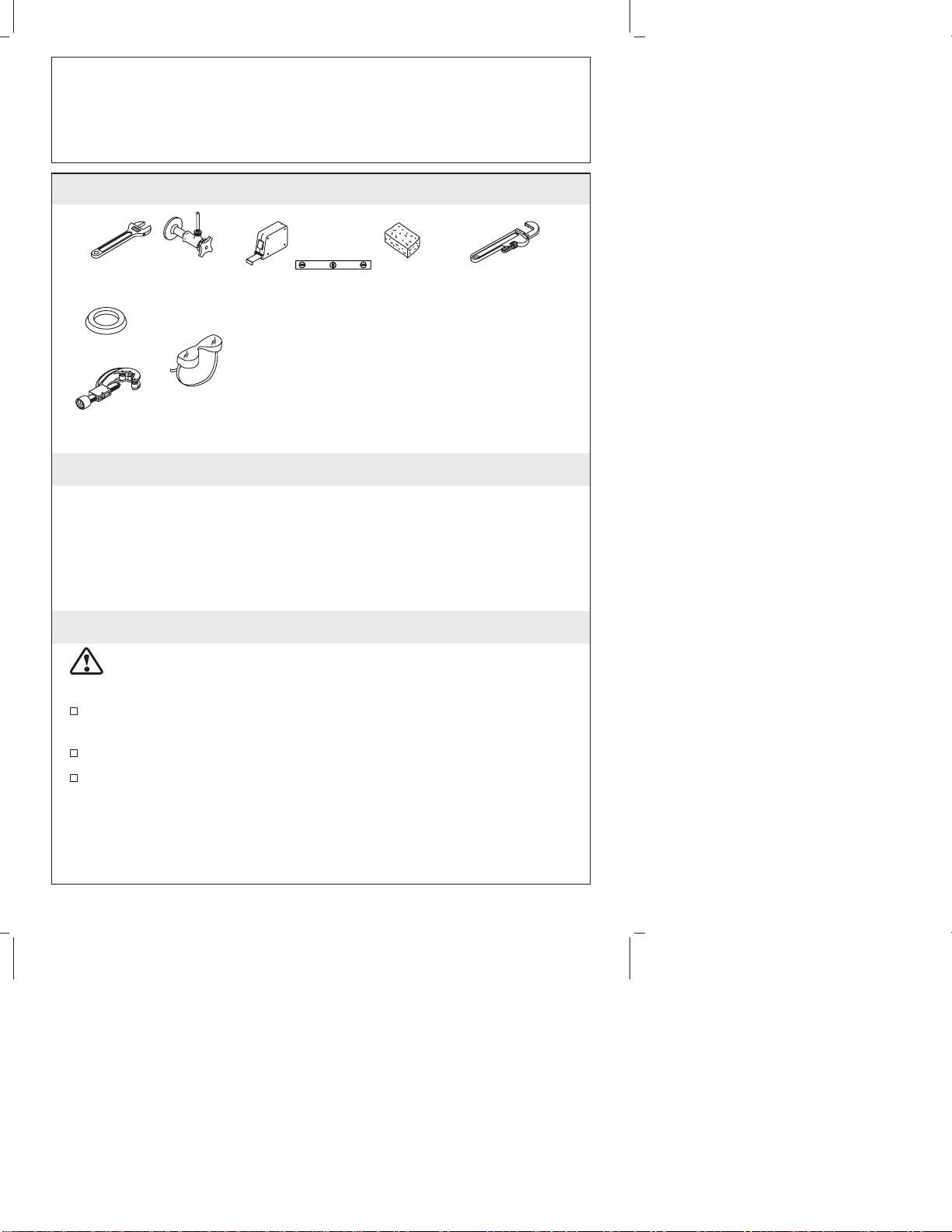

Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
s’il vous plaît, prendre quelques minutes et lire attentivement ce guide
avant de commencer votre installation. Ne pas hésiter à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site internet sont au verso. Merci
encore d’avoir choisi un produit Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se casser ou se fendre si le produit est
manipulé avec négligence.
Respecter tous les codes locaux de plomberie et de bâtiment.
Inspecter soigneusement le nouveaux W.C. de tout défaut.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
10" Clé à
molette Valve d'arrêt
d'alimentation Mètre
ruban
Coupe tuyau
Lunettes de
protection
Éponge
Niveau à bulle
Et:
Joint en cire • Couteau à mastic
• Lime en fer
• Clé à écrou/douille 1/2"
• Scie à métaux
• Tournevis
Clé à
griffes
• Boulons en T de 5/16" avec
écrous et rondelles
Kohler Co. Français-1 1004604-2-F

1. Retirer le W.C.
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien réservoir et la cuvette.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux écrous en T par de nouveaux de Ø 5/16″.
Retirer le vieux joint
en cire
Semelle
pour W.C.
Boulons en T
Kohler Co. Français-2 1004604-2-F

2. Installer le nouveau W.C.
ATTENTION : Risque de fuites extérieures. Ne pas soulever ni
secouer le W.C. après sa mise en place. Si le joint d’étanchéité est
brisé, il faudra réinstaller un joint de cire.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fendre la porcelaine vitrifiée.
Installer ou déplacer les robinets d’arrêt et les sorties au besoin et
selon les dimensions du plan de raccordement.
Installer la valve d’arrêt.
Reporter le numéro du modèle dans le guide du propriétaire.
Poser le W.C. sur son côté sur une surface rembourrée.
A partir de la partie inférieure du W.C., appliquer fermement un
nouvel anneau de cire autour de la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Aligner et poser le W.C. sur la bride et sur les boulons en T.
Appliquer une pression avec tout votre poids sur le W.C. pour
bien poser le joint.
Placer les capuchons en plastic sur les boulons en T dans la
position ″Haut″comme indiqué.
Assembler les rondelles et écrous métalliques sur capuchons en
plastic des boulons en T.
Sous le W.C.
Joint en cireCache-boulon
Cache-boulon
Collerette Boulons en T
Boulons en T
Écrou
Rondelle
1004604-2-F Français-3 Kohler Co.

Installer le nouveau W.C. (cont.)
Serrer soigneusement les écrous.
ATTENTION : Risque d’endommagement du produit. Protéger
la porcelaine vitrifiée contre toute exposition possible à la scie,
lorsque vous découperez l’excédent de longueur des boulons en
T.
Si les boulons en T excèdent 1/4″(6 mm), scier l’excédent.
Installer les capuchons sur les boulons.
Kohler Co. Français-4 1004604-2-F

3. Installer le réservoir
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.
Retirer les écrous et rondelles des boulons pré-assemblés au pied
du réservoir.
Mettre les écrous et rondelles de côté..
Positionner le réservoir sur le W.C. tout en centrant le joint sur
l’arrivée de la cuve.
Assembler les rondelles et écrous sur les boulons de fixation du
réservoir. Serrer les écrous de façon à niveler le réservoir.
Serrer les écrous de manière à niveler le réservoir. S’assurer que
les écrous soient assez serrés pour permettre une étanchéité.
Réservoir
Réservoir
Rondelle
Écrou en cuivre
Joint
Joint
Boulon du
réservoir
Regardant
l'assemblage par
le dessous du
réservoir
Boulon du
réservoir
1004604-2-F Français-5 Kohler Co.

4. Compléter l’installation
Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre
les instructions fournies avec le levier de déclenchement.
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Soigneusement mettre en place le couvercle sur le réservoir.
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Réglages
Régler le niveau d’eau du réservoir en comprimant et en faisant
glisser le clip-C sur la tige du flotteur.
•Pour élever le niveau d’eau, glisser le clip-C vers le haut.
•Pour abaisser le niveau d’eau, glisser le clip-C vers le bas.
Ecrou de la
valve de
remplissage
Rondelle
d'étanchéité
Écrou de
raccordement
Écrou de
raccordement
Écrou de
compression
Rondelle de
compression
Écrou de
compression
Collet de
compression
Collet de
compression
Manche
d'alimentation
Tube
Tube
Valve d'arrêt
Valve d'arrêt
Régler le niveau d'eau
Niveau d'eau
Clip-C
Kohler Co. Français-6 1004604-2-F

Guía de instalación
Inodoros de acoplamiento compacto
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o astillarse si el producto se trata sin cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el nuevo inodoro para ver si está dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
existente, instale una antes de montar el nuevo inodoro.
Llave ajustable
de 10" Llave de
paso del
suministro Cinta
métrica Llave para tubo
Cortatubos Lentes de
seguridad
Esponja
Nivel
Más:
Sello de cera
• Pernos en T de 5/16" con
tuercas y arandelas
• Espátula
• Lima metálica
• Llave para tuercas o casquillo de 1/2"
• Sierra para metales
• Destornillador
Kohler Co. Español-1 1004604-2-F

1. Desmonte el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
Cierre el suministro principal del agua.
Accione el mecanismo de descarga del inodoro.
Desaloje el agua restante en el tanque con una esponja.
Desconecte la llave de paso del suministro, de estar presente.
Desmonte el tanque y la taza viejos.
Desmonte el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los viejos pernos en T con los nuevos pernos en T de
5/16″de diámetro.
Kohler Co. Español-2 1004604-2-F

2. Instale el nuevo inodoro
PRECAUCIÓN: Riesgo de fugas externas. No levante ni mueva
el inodoro después de colocarlo. Si el sello hermético se rompe,
deberá instalar un nuevo sello de cera.

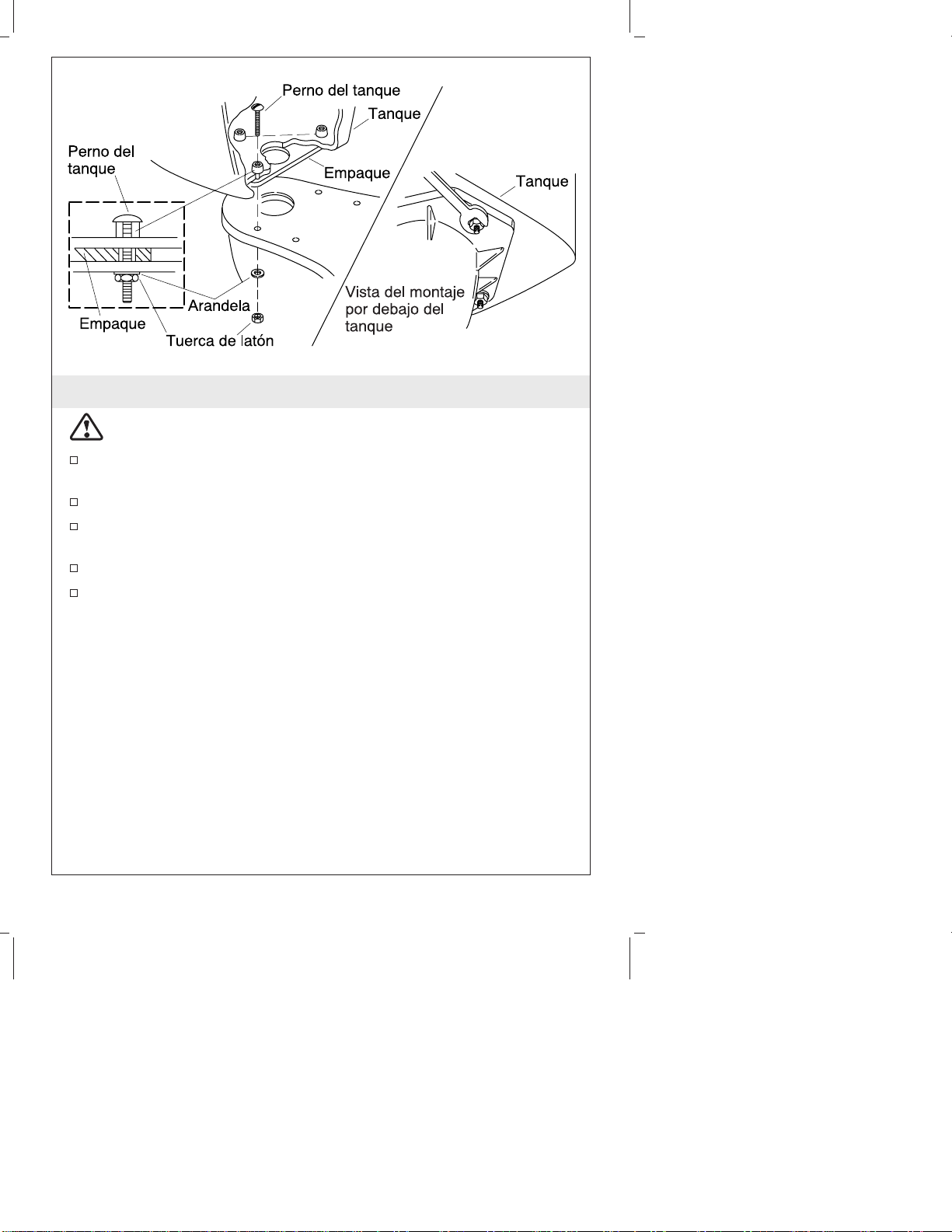

PRECAUCIÓN: Riesgo de daños al producto. Si se aprieta en
exceso, la porcelana vitrificada puede romperse o astillarse.
Instale o traslade los suministros y la salida según sea necesario
para cumplir con las dimensiones del diagrama de instalación.
Instale una llave de paso.
Apunte el número del modelo en la Guía del usuario.
Coloque el inodoro sobre una superficie acolchada.

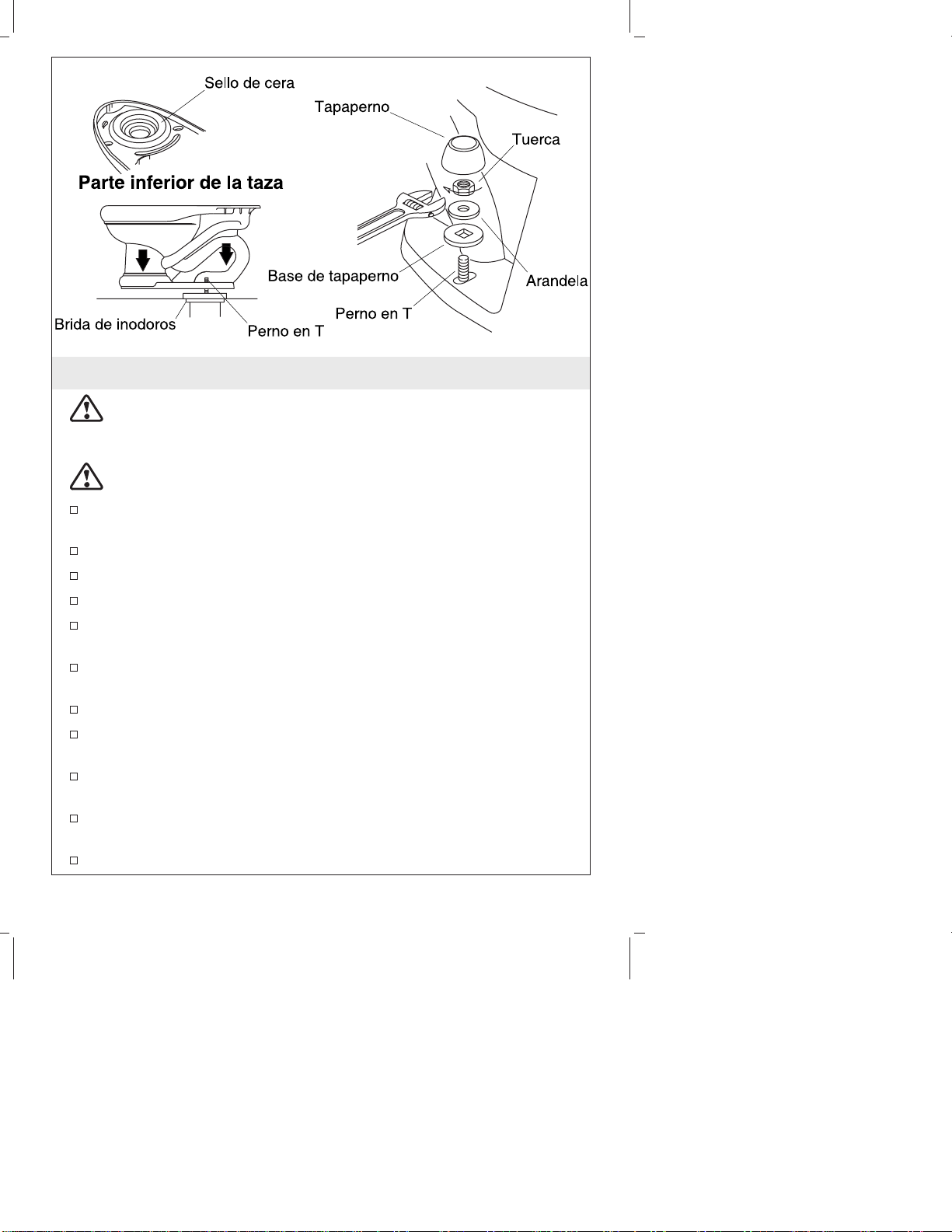

Por la parte inferior del inodoro, fije el sello de cera firmemente
alrededor de la salida del inodoro.
Retire el trapo provisional (de haberlo utilizado) del orificio de la
brida del inodoro.
Alinee y coloque el inodoro sobre la brida y los pernos en T.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.
Coloque las bases de los tapapernos plásticos sobre los pernos en
T, en posición hacia arriba como se indica.
Monte las arandelas y tuercas metálicas sobre las bases de los
tapapernos plásticos y los pernos en T.
Apriete las tuercas con cuidado.
1004604-2-F Español-3 Kohler Co.

Instale el nuevo inodoro (cont.)
PRECAUCIÓN: Riesgo de daños al producto. Proteja la
porcelana vitrificada del contacto con la segueta al cortar el
exceso de los pernos en T.
Si los pernos en T sobresalen más de 1/4″(6 mm) por la parte
superior de las tuercas, corte el exceso.
Monte los tapapernos.
Kohler Co. Español-4 1004604-2-F

3. Instale el tanque
PRECAUCIÓN: Riesgo de daños al producto. Si se aprieta en
exceso, la porcelana vitrificada puede romperse o astillarse.
Retire las tuercas y arandelas de los pernos del tanque
preinstalados en el fondo del tanque.
Guarde las tuercas y arandelas.
Coloque el tanque sobre la taza centrando el empaque en la
entrada de la taza.
Monte las arandelas y tuercas sobre los pernos del tanque.
Apriete las tuercas de manera que el tanque quede nivelado.
Asegúrese de que las tuercas estén lo suficientemente apretadas
como para lograr un sello hermético.
1004604-2-F Español-5 Kohler Co.

4. Termine la instalación
Instale la palanca de descarga si no hay ninguna instalada. Siga
las instrucciones incluidas con la palanca de descarga.
Conecte la llave de paso al vástago de suministro del inodoro.
Abra la llave de paso lentamente para verificar que no haya
fugas. Si las conexiones se han realizado correctamente, podrá
detener cualquier fuga de agua apretando ligeramente las tuercas.
Instale el asiento del inodoro según las instrucciones incluidas.
Coloque la tapa sobre el tanque con cuidado.
Accione la descarga del inodoro varias veces y verifique no haya
fugas en las conexiones.
Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Ajustes
Ajuste el nivel de agua apretando la grapa tipo ″C″y
deslizándola por la varilla del flotador.
•Para elevar el nivel del agua, deslice la grapa tipo ″C″hacia
arriba.
•Para bajar el nivel del agua, deslice la grapa tipo ″C″hacia abajo.
Kohler Co. Español-6 1004604-2-F

USA: 1-800-4-KOHLER
Canada : 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1004604-2-F
