Konig KN-HDMIREP20 User manual

KN-HDMIREP20
2
HDMI EXTENDER THROUGH UTP
6
HDMI EXTENDER ÜBER UTP
10
RALLONGE HDMI SUR UTP
14
HDMI-VERSTERKER VOOR UTP
18
PROLUNGA HDMI TRAMITE UTP
22
REPETIDOR HDMI A TRAVÉS DE UTP
26
HDMI JELISMÉTLŐ UTP KÁBELLEL
30
HDMI-LAAJENNIN UTP:N KAUTTA
34
HDMI EXTENDER GENOM UTP
38
HDMI PŘEVODNÍK PRO UTP KABEL
42
PRELUNGITOR HDMI CU UTP

2
ENGLISH
Introduction:
The HDMI Extender by CAT-5e/6 uses 2 pieces of CAT-5e/6 cables to extend the HDTV display
up to 30 m for 1080p using a Cat6 cable the transmission distance can be up to 60 m for 480p
while using CAT-5e/6 cable. It not only breaks the limitation of the HDMI cable transmission
length, but also CAT-5e/6 has more flexibility and convenience in cable construction.
It is equipped with HDMI connectors and is capable of supporting DVI equipment when used
with a HDMI to DVI Adapter, providing greater flexibility and options when integrating several
home theater components.
Features:
• One pair as a full functional module, no need of setting.
• CAT-5e/6 cable can substitute a HDMI cable to achieve long distance transmission.
• Follow the standard of IEEE-568B.
• Transmission distance can be up to 30 m for 1080p while using CAT-6 cable.
• Compact size.
• Signalling rates up to 1.65GBps in support of 1080p display.
• HDCP compliant.
Specifications:
Signal Inputs/Output
Input Video Signal 0.5 -1.0 V p-p
Input DDC Signal 5 V p-p (TTL)
Maximum Single Link Range 1920X1200, 1080p
Output Video HDMI
Video format supported
DTV/HDTV 1080P/1080i/720P/576P/480P/576i/480i
Transmission distance
Using CAT6 Cable 30 m for1080p
Using CAT5e/6 Cable 50 m for 480p
Resolutions (HDTV)
Interlaced(50&60Hz) 480i, 576i, 1080i
Progressive(50&60Hz) 480p, 576p, 720p, 1080p
Environmental
Operating Temperature 0 to +70°C
Operating Humidity 10% to 85 % RH (no condensation)
Storage Temperature -10°C to +80°C
Storage Humidity 5% to 95 % RH (no condensation)
Power Requirement
External Power Supply 5V DC@2A
Regulatory Approvals
Converter Unit FCC, CE, UL
Power Supply UL, CE, FCC

3

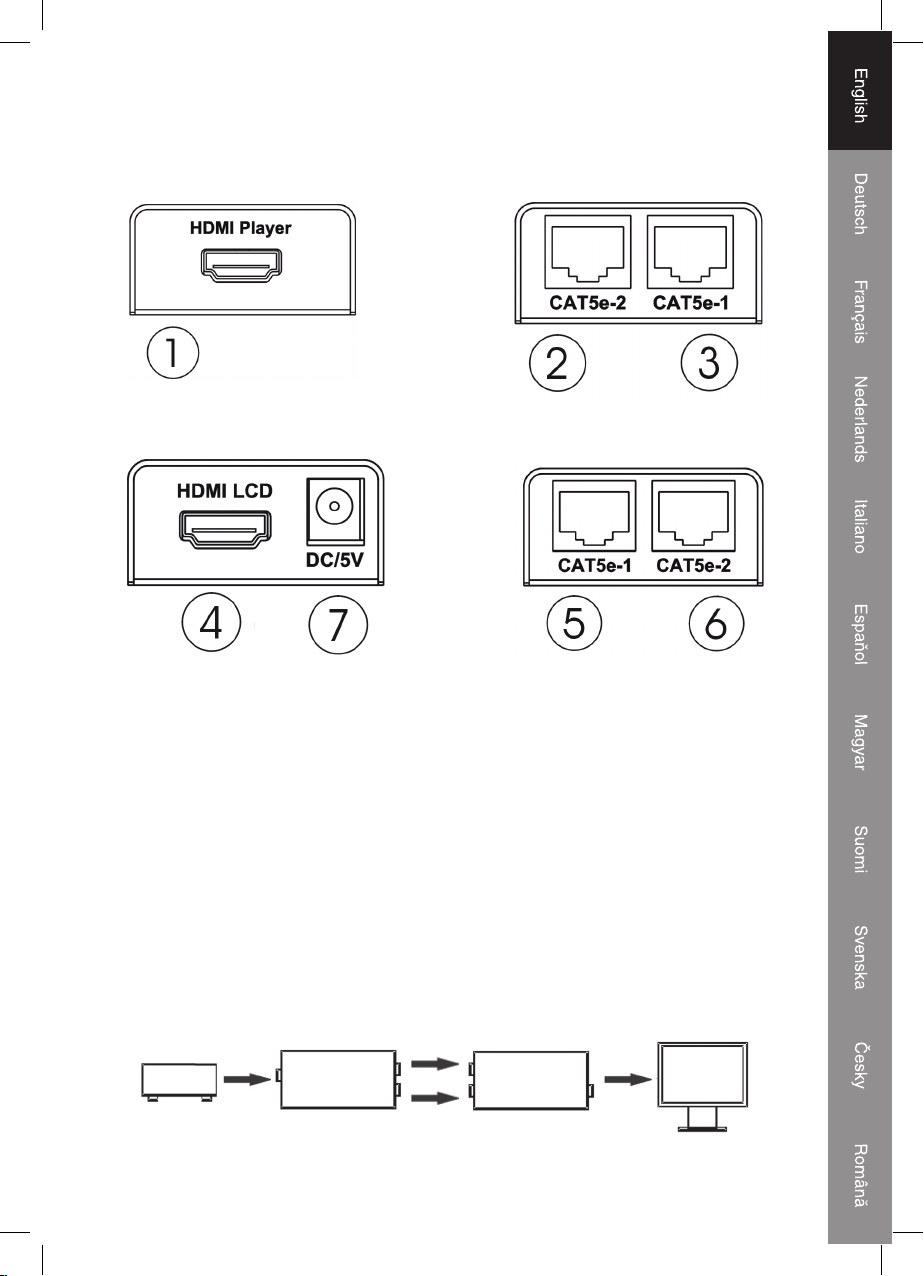

Connections:
Transmitter:
Receiver:
1) HDMI input port
2) Cat5e output 2
3) Cat5e output 1
4) HDMI output port
5) Cat5e input 1
6) Cat5e input 2
7) Power adapter connection
Connections and Operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the HDMI input sources such as: HD-DVD, PS3, STB etc.
• Connect two CAT-5E cables to both the output of the sender and input of the receiver.
• Connect the HDMI output (such as: HD-LCD, HD-DLP) into receiver
• Plug the power into the receiver.
• Power on all input and output devices.
HDMI output HDMI
Transmitter
HDMI
Monitor
HDMI Receiver

4
Note: 1: In order to achieve the high transmission quality, please choose the shielded CAT-5e
or CAT-6 cable.
2: The cables with lower quality will not achieve the perfect transmission effect and long
distance.
3: Theoretically the function of the product is normal when adopt short distance
transmission.
If the product cannot transmit long distance, this is to say, there are quality problems in the
transmission cables.
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: HDMI extender through UTP
Model: KN-HDMIREP20
Description: HDMI signal extender through UTP cable up to 60m
Is in conformity with the following standards
EMC: EN 55022: 1998 + A1: 2000 + A2: 2003
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 +A1: 2001 +A2: 2005
EN 55024: 1998 +A1: 2001 + A2: 2003
Following the provisions of the 2004/108/EC directive.
‘s-Hertogenbosch, 2 February 2008
Mrs. J. Gilad
Purchase Director

5
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or
damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
Copyright ©

6
DEUTSCH
Einführung:
Der HDMI Extender verwendet 2 CAT-5e/6-Kabel, um die Entfernung der HDTV-Anzeige
zu verlängern. Mit CAT-6-Kabel wird die Übertragungsentfernung auf bis zu 30 m für 1080p
verlängert, während sie mit CAT-5/6-Kabel auf bis zu 60 m für 480p verlängert werden kann.
Er bricht nicht nur die Beschränkung der Übertragungslänge des HDMI-Kabels, sondern CAT-
5e/6 ist auch flexibler und komfortabler konstruiert.
Er ist mit HDMI-Anschlüssen ausgestattet und kann DVI-Geräte unterstützen, wenn er mit
einem HDMI-DVI-Adapter benutzt wird, wodurch mehr Flexibilität und Möglichkeiten zur
Intergration mehrerer Heimkino-Komponenten geschaffen werden.
Merkmale:
• Ein Paar als voll funktionsfähige Baugruppe. Eine Einstellung ist nicht erforderlich.
• CAT-5e/6-Kabel kann ein HDMI-Kabel ersetzen, um Übertragungen über große Entfernungen
zu erreichen.
• Befolgt den Standard IEEE-568B.
• Übertragungsentfernung von bis zu 30 m für 1080p mit CAT-6-Kabel.
• Kompakte Größe.
• Signalübertragungsgeschwindigkeiten von bis zu 1,65 GBit/s und unterstützt 1080p-
Anzeige.
• HDCP-fähig
Technische Daten:
Signaleingänge/-ausgang
Eingangsvideosignal 0,5-1,0 V Spitze-Spitze
Eingangs-DCC-Signal 5 V Spitze-Spitze (TTL)
Maximaler Single-Link-Bereich 1920X1200, 1080p
Ausgangsvideosignal HDMI
Unterstütztes Videoformat
DTV/HDTV 1080p/1080i/720P/576p/480p/576i/480i
Übertragungsentfernung
Mit CAT-6-Kabel 30 m für 1080p
Mit CAT-5e/6-Kabel 50 m für 480p
Auflösungen (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressive (50&60 Hz) 480p, 576p, 720p,1080p
Umgebungsbedingungen
Betriebstemperatur 0 bis +70°C
Betriebsluftfeuchtigkeit 10% bis 85 % RH (keine Kondensation)
Lagertemperatur -10°C bis +80°C
Lagerluftfeuchtigkeit 5% bis 95 % RH (keine Kondensation)
Strombedarf
Externe Stromversorgung 5 VDC @ 2 A
Gesetzliche Genehmigungen
Konvertereinheit FCC, CE, UL
Stromversorgung UL, CE, FCC

7
Anschlüsse:
Sender:
Empfänger:
1) HDMI-Eingangsport
2) CAT-5e-Ausgang 2
3) CAT-5e-Ausgang 1
4) HDMI-Ausgangsport
5) CAT-5e-Eingang 1
6) CAT-5e-Eingang 2
7) Netzteilanschluss
Anschlüsse und Bedienung:
Achten Sie vor der Installation bitte darauf, dass alle Geräte, die Sie anschließen möchten,
ausgeschaltet sind.
• Schließen Sie die HDMI-Eingangsquellen an als: HD-DVD, PS3, STB usw.
• Schließen Sie zwei CAT-5e-Kabel sowohl an den Ausgang des Senders als auch den
Eingang des Empfängers an.
• Stecken Sie den HDMI-Ausgang (z.B. HD-LCD, HD-DLP) in den Empfänger.
• Stecken Sie das Netzkabel in den Empfänger.
• Schalten Sie alle Ein- und Ausgangsgeräte an.
HDMI-Ausgang HDMI-Sender HDMI-
Monitor
HDMI-
Empfänger

8
Hinweis: 1: Um eine hohe Übertragungsqualität zu erhalten, wählen Sie bitte abgeschirmtes
CAT-5e- oder CAT-6-Kabel.
2: Die Kabel mit geringerer Qualität erreichen nicht den perfekten Übertragungseffekt
und die große Übertragungsentfernung.
3: Theoretisch ist die Funktion des Geräts normal, wenn die Übertragung über
geringe Entfernungen erfolgt.
Wenn das Gerät nicht über große Entfernungen senden kann, haben die Übertragungskabel
eine schlechte Qualität.
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Name: HDMI Extender Through UTP
Modell: KN-HDMIREP20
Beschreibung: HDMI Signal Extender über UTP Kabel für bis zu 60 m
den folgenden Standards entspricht:
EMV: EN 55022: 1998 + A1: 2000 + A2: 2003
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Erfüllt die Vorschriften der Direktive 2004/108/EC.
‘s-Hertogenbosch, 2. Februar 2008
J. Gilad
Einkaufsleiterin

9
Sicherheitsvorkehrungen:
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden, wenn eine Wartung
erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein
Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit
in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des
Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen
Anwendung des Produkts entstanden sind.
Allgemeines:
Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen
ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die
verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen
Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte
Sammelsysteme zur Verfügung.
Copyright ©

10
FRANÇAIS
Introduction :
La rallonge HDMI sur CAT-5e/6 utilise 2 câbles CAT-5e/6 pour prolonger l'affichage HDTV
jusqu'à 30 m pour le 1080p avec un câble Cat6. La distance de transmission peut arriver à
60 m pour le 480p en utilisant un câble CAT-5e/6. Non seulement, il supprime la limitation de
la longueur de transmission du câble HDMI, mais le standard CAT-5e/6 est également une
conception de câble plus flexible et plus pratique.
Il est équipé de connecteurs HDMI et peut prendre en charge l'équipement DVI lorsqu'il est
utilisé avec un adaptateur HDMI vers DVI, améliorant la flexibilité et les possibilités lors d'une
intégration de plusieurs composants home cinéma.
Caractéristiques :
• Une paire sert de module entièrement fonctionnel, pas besoin de réglage.
• Le câble CAT-5e/6 remplace le câble HDMI pour atteindre de longues distances de
transmission.
• Respecte la norme IEEE-568B.
• La distance de transmission peut atteindre 30 m pour le 1080p en utilisant un câble CAT-6.
• Taille compacte.
• Débit de signal jusqu'à 1,65 GBps pour prise en charge des écrans 1080p.
• Compatible HDCP
Caractéristiques techniques :
Signal entrées/sortie
Signal vidéo d'entrée 0,5-1,0 V p-p
Signal DDC d'entrée 5 V p-p (TTL)
Plage maximum sur port individuel 1920X1200, 1080p
Sortie vidéo HDMI
Formats vidéo pris en charge
DTV/HDTV 1080P/1080i/720P/576P/480P/576i/480i
Distance de transmission
Avec câble CAT6 30 m pour 1080p
Avec câble CAT5e/6 50 m pour 480p
Résolutions (HDTV)
Entrelacé (50&60 Hz) 480i, 576i, 1080i
Progressif (50&60 Hz) 480p, 576p, 720p,1080p
Environnement
Température de fonctionnement de 0 à +70 °C
Humidité de fonctionnement de 10 % à 85 % HR (sans condensation)
Température de stockage de -10 °C à +80 °C
Humidité de stockage de 5 % à 95 % HR (sans condensation)
Alimentation
Alimentation externe 5 V DC@2 A
Homologations réglementaires
Unité de conversion FCC, CE, UL
Alimentation électrique UL, CE, FCC

11
Raccordements :
Émetteur :
Récepteur:
1) Port HDMI d'entrée
2) Sortie Cat5e 2
3) Sortie Cat5e 1
4) Port HDMI de sortie
5) Entrée Cat5e 1
6) Entrée Cat5e 2
7) Raccordement pour adaptateur secteur
Raccordement et fonctionnement :
Avant l'installation, assurez-vous que tous les appareils que vous voulez brancher sont éteints.
• Branchez les sources d'entrée HDMI (par exemple : HD-DVD, PS3, STB etc.)
• Branchez deux câbles CAT-5E à la sortie de l'émetteur et à l'entrée du récepteur.
• Branchez la sortie HDMI (par exemple : HD-LCD, HD-DLP) dans le récepteur
• Branchez l'alimentation dans le récepteur.
• Mettez en marche tous les appareils d'entrée et de sortie.
sortie HDMI Émetteur
HDMI
Écran
HDMI
Récepteur
HDMI

12
Note : 1: afin d'obtenir une qualité de transmission élevée, veuillez utiliser un câble CAT-5e
ou CAT-6 blindé.
2: Les câbles de qualité inférieure ne parviennent pas à une transmission parfaite sur
une longue distance.
3: En théorie, le fonctionnement du produit est normal lors d'une distance de
transmission courte.
Si le produit ne peut transmettre sur une longue distance, cela signifie que les câbles de
transmission ont des problèmes de qualité.
DECLARATION DE CONFORMITE
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays Bas
Tél : [phone]
Couriel : [e-mail]
Déclarons que le produit :
Nom : Rallonge HDMI sur UTP
Modèle : KN-HDMIREP20
Description : Rallonge de signal HDMI sur câble UTP jusqu'à 60 m
est conforme aux normes suivantes:
EMC : EN 55022: 1998 + A1 : 2000 + A2 : 2003
EN 55024: 1998 + A2 : 2003
LVD : EN 55022: 2006
EN 61000-3-2: 2000 + A2 : 2005
EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005
EN 55024: 1998 + A1 : 2001 + A2 : 2003
suivant la directive 2004/108/CEE.
‘s-Hertogenbosch, 2 février 2008
Mme. J. Gilad
Directeur des Achats

13
Consignes de sécurité :
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Afin de réduire les risques de chocs électriques, ce produit
ne doit être ouvert QUE par un technicien qualifié agréé en
cas de réparation. Débranchez l'appareil du secteur et des
autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.
Entretien :
Nettoyer uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de
transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte
de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées
dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce
document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques
ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est
différent pour ce genre de produits.
Copyright ©

14
NEDERLANDS
Introductie:
De HDMI-versterker voor CAT-5e/6 gebruikt 2 stuks CAT-5e/6 kabels om het HDTV-signaal te
verlengen tot 30 m voor 1080p met een Cat6-kabel. De afstand kan worden verlengd tot 60 m
voor 480p met gebruik van een Cat6-kabel. Het overschrijdt de HDMI-kabeloverdrachtlengte,
maar CAT-5e/6 heeft tevens meer flexibiliteit en bied meer gemak in het construeren van
kabels.
Het is uitgerust met HDMI-aansluitingen en is in staat om DVI-apparatuur te ondersteunen
wanneer het wordt gebruikt met een HDMI naar DVI-adapter, wat zorgt voor een grotere
flexibiliteit en meer opties wanneer u diverse hometheater componenten wilt gaan integreren.
Eigenschappen:
• Een paar is een volledig functionerende module, er zijn geen instellingen nodig.
• CAT-5e/6-kabels kunnen een HDMI-kabel vervangen om een overdracht over een grote
afstand te volbrengen.
• Volgens de standaard IEEE-568B.
• Overdracht over een afstand tot 30 m voor 1080p met een CAT-6-kabel.
• Compact ontwerp.
• Signalen tot 1.65 GBps ondersteunt UXGA en 1080p schermen.
• Ondersteunt HDCP
Specificaties:
Signaal ingang/uitgang
Ingang Videosignaal 0.5-1.0 V p-p
Ingang DDC-signaal 5 V p-p (TTL)
Maximale Single Link Range 1920X1200, 1080p
Video-uitgang: HDMI
Ondersteunde videosignalen
DTV/HDTV 1080P/1080i/720P/576P/480P/576i/480i
Overdrachtlengte
Met gebruik van CAT6-kabel 30 m voor 1080p
Met gebruik van CAT5e/6-kabel 50 m voor 480p
Resoluties (HDTV)
Interlaced (50&60Hz) 480i, 576i, 1080i
Progressive (50&60Hz) 480p, 576p, 720p, 1080p
Omgeving
Gebruikstemperatuur 0 tot +70°C
Gebruiksluchtvochtigheid 10% tot 85 % RH (geen condens)
Opslagtemperatuur -10°C tot +80°C
Opslagluchtvochtigheid 5% tot 95 % RH (geen condens)
Vermogen
Externe voeding 5 volt gelijkstroom 2A
Goedgekeurde regelgeving
Versterker FCC, CE, UL
Voeding UL, CE, FCC

15
Aansluitingen:
Zender:
Ontvanger:
1) Ingang HDMI-poort
2) Cat5e-uitgang 2
3) Cat5e-uitgang 1
4) Uitgang HDMI-poort
5) Cat5e-uitgang 1
6) Cat5e-uitgang 2
7) Aansluiting voor de transformator
Aansluiten en gebruik:
Overtuig u ervan dat alle apparaten die u wilt gaan aansluiten zijn uitgeschakeld voordat u
deze gaat installeren.
• Verbind HDMI-broningangen zoals: HD-DVD, PS3, STB enz.
• Verbind twee CAT-5E-kabels met de uitgang van de zender en de ingang van de ontvanger.
• Verbind de HDMI-uitgang (zoals: HD-LCD, HD-DLP) met de ontvanger.
• Sluit de versterker aan op het elektriciteitsnet.
• Schakel de elektriciteit in van alle ingang- en uitgangapparaten.
HDMI-uitgang HDMI-
versterker
HDMI-
Monitor
HDMI-
ontvanger

16
NB: 1: Om een kwaliteitsoverdracht te bereiken met een hoge snelheid dient u een
afgeschermde CAT-5e- of CAT-6-kabel kabel te gebruiken.
2: De kabels met een lagere kwaliteit zullen de hoge kwaliteit en de grote afstand niet
kunnen halen.
3: Theoretisch is de functie van het product normaal wanneer het gebruikt wordt voor
korte afstanden.
Indien het product geen grote afstand kan overbruggen, zijn er problemen met de kwaliteit van
de kabels.
CONFORMITEITVERKLARING
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
Verklaren dat het product:
Merknaam: HDMI-versterker voor UTP
Model: KN-HDMIREP20
Omschrijving: HDMI-signaalversterker voor UTP-kabels tot 60m
in overeenstemming met de volgende normen is
EMC: EN 55022: 1998 + A1: 2000 + A2: 2003
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2 : 2005
EN 55024: 1998 + A1: 2001 + A2 : 2003
Conform de bepalingen van richtlijn 2004/108/EEG.
‘s-Hertogenbosch, 2 februari 2008
Mevr. J. Gilad
Directeur inkoop

17
Veiligheidsvoorzorgsmaatregelen:
LET OP:
GEVAAR VOOR
ELEKTRISCHE SCHOK
NIET OPENEN
Wanneer service of reparatie noodzakelijk is, mag dit product
UITSLUITEND door een geautoriseerde technicus geopend
worden; dit om de kans op het krijgen van een elektrische
schok te voorkomen. Als er een probleem optreedt, koppel het product dan los van het lichtnet
en van andere apparatuur. Stel het apparaat niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of
schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd
gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt
daardoor de garantie.
Algemeen:
Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken
van de respectievelijke eigenaren en worden hierbij als zodanig erkend.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte
elektrische en elektronische producten niet met het gewone huisafval verwijderd
mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
Copyright ©

18
ITALIANO
Introduzione:
La prolunga HDMI con CAT-5e/6 utilizza 2 componenti di cavi CAT-5e/6 per estendere il
display HDTV fino a 30 m per 1080p utilizzando un cavo Cat6. La distanza di trasmissione
può raggiungere 60 m per 480p se si usa un cavo CAT-5e/6. Non solo infrange il limite posto
dalla lunghezza di trasmissione del cavo HDMI, ma CAT-5e/6 si dimostra anche più flessibile
e comodo nella costruzione del cavo.
È dotato di connettori HDMI ed è in grado di supportare apparecchiature DVI utilizzate con un
adattatore da HDMI a DVI, garantendo maggiore flessibilità e possibilità quando si integrano
vari componenti home theater.
Caratteristiche:
• Un paio come modulo funzionale completo, nessuna necessità di impostazione.
• Il cavo CAT-5e/6 può sostituire un cavo HDMI per ottenere la trasmissione a lunga distanza.
• Secondo lo standard IEEE-568B.
• La distanza di trasmissione può raggiungere 30 metri per 1080p se si utilizza un cavo CAT-
6.
• Dimensioni compatte.
• Velocità di segnale fino a 1.65GBps a supporto di display 1080p
• Compatibile HDCP.
Caratteristiche tecniche:
Ingressi/Uscita segnale
Segnale video ingresso 0,5-1,0 V p-p
Segnale DDC ingresso 5 V p-p (TTL)
Dimensione massima singolo collegamento 1920X1200, 1080p
Video uscita HDMI
Formato video supportato
DTV/HDTV 1080P/1080i/720P/576P/480P/576i/480i
Distanza di trasmissione
Utilizzo di cavo CAT6 30 m per 1080p
Utilizzo di cavo CAT5e/6 50 m per 480p
Risoluzioni (HDTV)
Interlacciata (50 e 60Hz) 480i, 576i, 1080i
Progressiva (50 e 60Hz) 480p, 576p, 720p,1080p
Ambiente
Temperatura di funzionamento da 0 a+70 °C
Umidità operativa da 10% a 85 % di umidità relativa (senza
condensa)
Temperatura di conservazione da -10°C a +80°C
Umidità di conservazione da 5% a 95 % di umidità relativa (senza
condensa)
Requisiti alimentazione
Alimentazione esterna 5 V CC a 2 A
Approvazioni di legge
Convertitore FCC, CE, UL
Alimentazione UL, CE, FCC

19

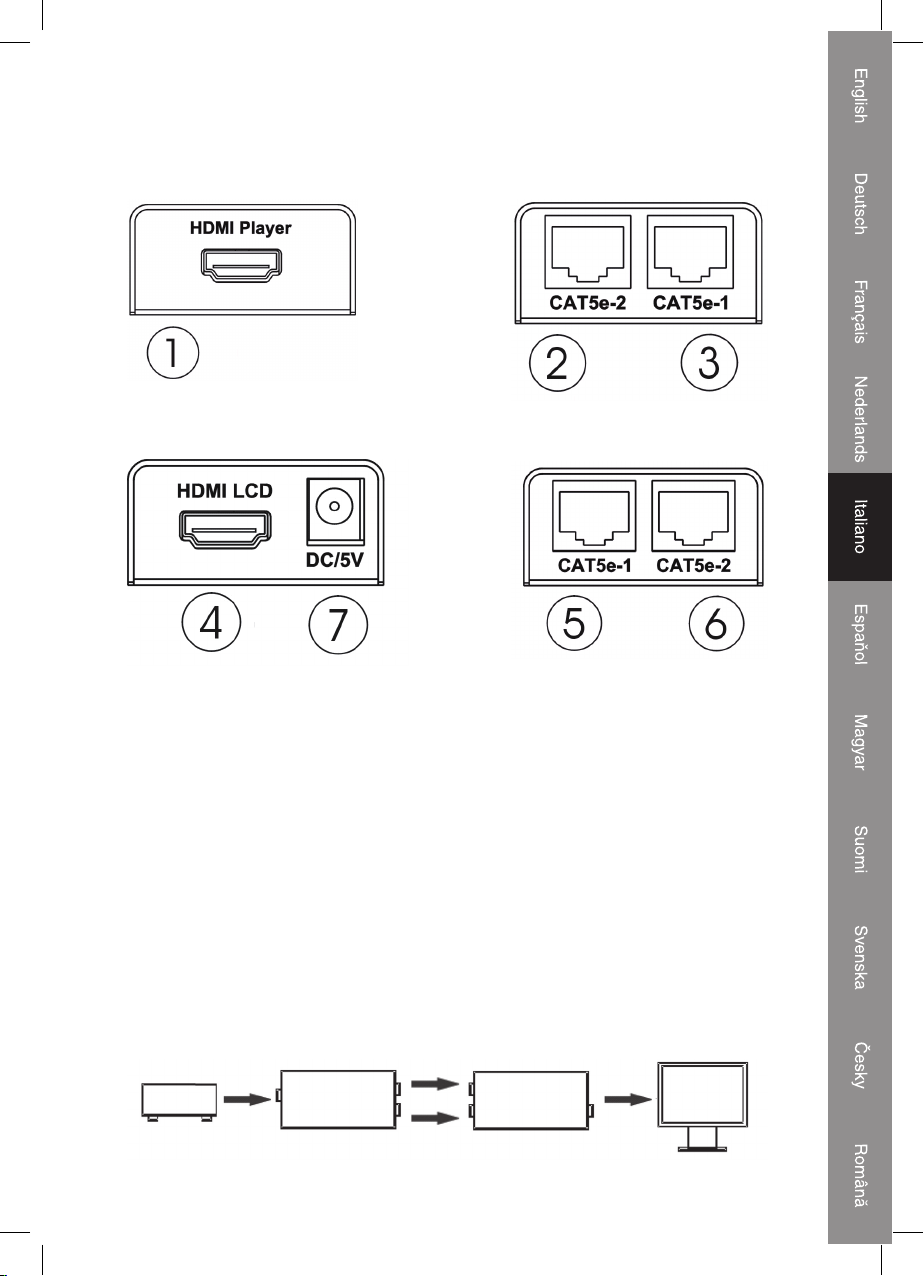

Collegamenti:
Trasmettitore:
Ricevitore:
1) Porta ingresso HDMI
2) Cat5e uscita 2
3) Cat5e uscita 1
4) Porta uscita HDMI
5) Cat5e ingresso 1
6) Cat5e ingresso 2
7) Collegamento per l'adattatore di corrente
Collegamenti e funzionamento:
Prima di procedere all'installazione, verificare che tutti i dispositivi da collegare siano stati
spenti.
• Collegare le sorgenti in ingresso HDMI quali: HD-DVD, PS3, STB ecc.
• Collegare due cavi CAT-5E all'uscita del dispositivo inviante e all'ingresso del ricevente.
• Collegare l'uscita HDMI (ad es.: HD-LCD, HD-DLP) al ricevitore
• Inserire la corrente al ricevitore.
• Accendere tutti i dispositivi di ingresso e uscita.
Uscita HDMI Trasmettitore
HDMI
Monitor
HDMI
Ricevitore
HDMI

20
Nota: 1: Per ottenere un'elevata qualità di trasmissione, scegliere il cavo schermato CAT-5e
o CAT-6.
2: I cavi con qualità inferiore non otterranno effetti perfetti di trasmissione e lunga
distanza.
3: In teoria, la funzione del prodotto è normale se si adotta una trasmissione a breve
distanza.
Se il prodotto non riesce a trasmettere a lunga distanza, significa che sono presenti problemi
di qualità nei cavi di trasmissione.
DICHIARAZIONE DI CONFORMITÀ
Questa società,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Paesi Bassi
Tel.: [phone]
Email: [e-mail]
Dichiara che il prodotto:
Nome: Estensore HDMI tramite UTP
Modello: KN-HDMIREP20
Descrizione: Estensore del segnale HDMI tramite cavo UTP fino a 60 metri
è conforme ai seguenti standard:
EMC: EN 55022: 1998 + A1: 2000 + A2: 2003
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Secondo le disposizioni della direttiva 2004/108/EC.
‘s-Hertogenbosch, 2 febbraio 2008
Sig.ra J. Gilad
Direttore agli acquisti
