KRESS 530 FM User manual

DE
EN
FR
IT
ES
PT
NL
SE
FI
GR
HU
PL
RU
CZ
TR
made in Germany
35664_b / 1105
Originalbetriebsanleitung “Fräs- und Schleifmotor“ 4
Original instructions “Milling and grinding motor“ 15
Mode d’emploi original “Moteur de fraisage et de meulage“ 25
Istruzioni originali “Motore di fresatura e molatura“ 35
Manual original “Motor de fresado y amolado“ 46
Manual original “Motor de fresa e lixadora“ 57
Oorspronkelijke gebruiksaanwijzing “Fres- en slijpmotor“ 68
Bruksanvisning i original “Fräs- och sllipmotor“ 79
Alkuperäiset ohjeet “Jyrsintä- ja hiontamoottori“ 88
Πρωτότυπο οδηγιών χρήσης “Μηχανή φρεζαρίσματος και λείανσης“ 98
Eredeti használati utasítás “Maró- és csiszolómotor“ 109
Instrukcjąoryginalną“Silnik frezarsko-szlifierski“ 120
Руководство по эксплуатации “Фрезерно-шлифовальный двигатель“ 131
Původním návodem k používání “Frézka a bruska“ 143
Orijinal işletme talimatı“Freze ve taşlama motoru“ 153

FM-FME / 1105

FM-FME / 1105

4 Deutsch Symbole und Abkürzungen
FME-DE / 1105
DE
1. Symbole und Abkürzungen
Die in dieser Anleitung und ggf. auf dem Elektro-
werkzeug verwendeten Symbole dienen dazu, Ihre
Aufmerksamkeit auf mögliche Gefährdungen bei
der Arbeit mit diesem Elektrowerkzeug zu lenken.
Sie müssen die Bedeutung der Symbole/Hinweise
verstehen und sinngemäß handeln, um es effizi-
enter und sicherer zu gebrauchen.
Die Sicherheitswarnungen, Hinweise und Symbole
sind kein Ersatz für vorschriftsmäßige Maßnahmen
zur Unfallprävention.
2. Sicherheitshinweise
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel bzw. Netzkabel-
modul) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-
plosionsgefährdeter Umgebung, in der sich brennba-
re Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das
Risiko eines elektrischen Schlages.
Symbole
Für die Sicherheit besonders wichtiger
Hinweis. Befolgen Sie diese immer,
andernfalls können schwere Verlet-
zungen die Folge sein.
Warnung vor gefährlicher elektrischer
Spannung
Warnung vor heißer Oberfläche
-WARNUNG-
Für eine möglicherweise gefährliche Situation,
die zu Körperverletzungen oder zu Sachschaden
führen könnte.
-HINWEIS-
Anwendungshinweise und andere nützliche Infor-
mationen.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Warnung!
Lesen Sie alle Sicherheitshinweise
und Anweisungen.
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisun-
gen können elektrischen Schlag,
Brand und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshin-
weise und Anweisungen für die
Zukunft auf.
Halten Sie Kinder und andere Perso-
nen während der Benutzung des
Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kon-
trolle über das Gerät verlieren.
Halten Sie Elektrowerkzeuge von
Regen oder Nässe fern.
Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko
eines elektrischen Schlages.
O
riginalbetriebsanleitung
“
Fräs- und
S
chlei
f
motor
“

Sicherheitshinweise Deutsch 5
FME-DE / 1105
DE
Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Aussenbereich zugelassen sind.
Die Anwendung eines für den Aussenbereich ge-
eigneten Verlängerungskabels verringert das Ri-
siko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwen-
den Sie einen Fehlerstromschutzschalter (FI).
Der Einsatz eines Fehlerstromschutzschalters ver-
mindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder unter
dem Einfluss von Drogen, Alkohol oder Medika-
menten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften Ver-
letzungen führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug ein-
schalten.
Ein Werkzeug oder Schlüssel, der sich in einem
drehenden Geräteteil befindet, kann zu Verletzun-
gen führen.
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in un-
erwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewe-
genden Teilen.
Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst wer-
den.
Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig ver-
wendet werden.
Das Verwenden dieser Einrichtungen verringert
Gefährdungen durch Staub.
Verwendung und Behandlung von
Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmte Elektrowerk-
zeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungs-
bereich.
Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich und muss re-
pariert werden.
Bewahren Sie unbenutzte Elektrowerkzeuge aus-
serhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisun-
gen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kon-
trollieren Sie, ob bewegliche Geräteteile einwand-
Tragen Sie persönliche Schutzaus-
rüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzaus-
rüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeuges, verringert das
Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die
Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tra-
gen.
Wenn Sie beim Tragen des Elektro-
werkzeuges den Finger am Schalter
haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
Ziehen Sie den Stecker aus der Steck-
dose und/oder entfernen Sie den Akku,
bevor Sie Geräteeinstellungen vor-
nehmen, Zubehörteile wechseln oder
das Gerät weglegen.
Diese Vorsichtsmaßnahme verhin-
dert den unbeabsichtigten Start des
Elektrowerkzeuges.

6 Deutsch Sicherheitshinweise
FME-DE / 1105
DE
frei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem Einsatz
des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisun-
gen. Berücksichtigen Sie dabei die Arbeitsbedin-
gungen und die auszuführende Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann zu ge-
fährlichen Situationen führen.
Service
Einsatzwerkzeuge müssen mindestens für die auf
dem Elektrowerkzeug angegebene Drehzahl aus-
gelegt sein.
Mit Überdrehzahl laufende Scheibenfräser oder
andere Einsatzwerkzeuge können auseinander-
fliegen und Verletzungen verursachen.
Verwenden Sie keine stumpfen oder beschädigten
Fräser.
Stumpfe oder beschädigte Fräser verursachen
eine erhöhte Reibung, können eingeklemmt werden
und führen zu Unwucht.
Führen Sie das Elektrowerkzeug nur eingeschaltet
gegen das Werkstück.
Es besteht sonst die Gefahr eines Rückschlages,
wenn sich das Einsatzwerkzeug im Werkstück
verhakt.
Fräsen Sie nie über Metallgegenstände, Nägel oder
Schrauben.
Der Fräser kann beschädigt werden und zu erhöh-
ten Vibrationen führen.
Bearbeiten Sie kein asbesthaltiges Material.
Asbest gilt als krebserregend.
Treffen Sie Schutzmaßnahmen, wenn beim Arbei-
ten gesundheitsschädliche, brennbare oder ex-
plosive Stäube entstehen können.
Zum Beispiel: Manche Stäube gelten als krebs-
erregend. Tragen Sie eine Staubschutzmaske und
verwenden Sie, wenn anschließbar, eine Staub-/
Späneabsaugung.
Warten Sie, bis das Elektrowerkzeug zum Still-
stand gekommen ist, bevor Sie es ablegen.
Das Einsatzwerkzeug kann sich verhaken und zum
Verlust der Kontrolle über das Elektrowerkzeug
führen.
Führen Sie beim Arbeiten das Netz- und das Ver-
längerungskabel immer nach hinten vom Gerät
weg.
Dies vermindert die Sturzgefahr über das Kabel
während des Arbeitens.
Gerät nicht am Kabel tragen.
Bringen Sie den Schalter in die Position "AUS",
bevor Sie den Stecker aus der Steckdose ziehen.
Wenn das Gerät später wieder ans Netz ange-
schlossen wird, wird ein unbeabsichtigtes Anlaufen
der Maschine verhindert und verringert die Gefahr
von Unfällen.
Lassen Sie Ihr Elektrowerkzeug nur
von qualifiziertem Fachpersonal und
nur mit Original-Ersatzteilen reparie-
ren.
Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeuges
erhalten bleibt.
Gerätespezifische Sicherheitshinweise
Tragen Sie Gehörschutz.
Die Einwirkung von Lärm kann Gehör-
verlust bewirken.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder
Schraubstock festgehaltenes Werk-
stück ist sicherer gehalten als mit der
Hand. Nicht benutzte Werkzeuge müssen
sicher, in trockenen, verschlossenen
Räumen und für Kinder nicht erreich-
bar aufbewahrt werden!
Um die Maschine zu kennzeichnen,
darf das Gehäuse nicht angebohrt
werden.
Die Schutzisolation wird überbrückt.
Verwenden Sie Klebeschilder.

Gerätebeschreibung Deutsch 7
FME-DE / 1105
DE
Restrisiken: Obwohl in den Bedienungsanleitun-
gen zu unseren Elektrowerkzeugen ausführliche
Hinweise zum sicheren Arbeiten mit Elektrowerk-
zeugen enthalten sind, birgt jedes Elektrowerk-
zeug gewisse Restrisiken, die auch durch
Schutzvorrichtungen nicht völlig auszuschließen
sind. Bedienen Sie deshalb Elektrowerkzeuge im-
mer mit der notwendigen Vorsicht!
3. Gerätebeschreibung
Bitte klappen Sie die Aufklappseite mit der Dar-
stellung des Gerätes auf, und lassen Sie diese
Seite aufgeklappt, während Sie die Bedienungs-
anleitung lesen.
Gerätebauteile
1 Überwurfmutter
2 Spannzange
3 Spindel
4 Verriegelungstaster
5 Ein-/Ausschalter
6 Stellrad Drehzahlregler
7 Netzkabelmodul
8 Arretierung Netzkabelmodul
Lieferumfang
Siehe Verpackung
Der Einbau-Fräs- und Schleifmotor ist bestimmt
für Fräsarbeiten von Holz und Kunststoffen und
zum Schleifen von Holz, Kunststoff, Stahl und Alu-
minium. Ohne geeignete Fräsvorsätze darf der
Motor nicht von Hand geführt werden.
Das Gerät darf nur von autorisiertem, eingewiese-
nem Personal bedient, gewartet und instand ge-
halten werden. Dieses Personal muss speziell
über die auftretenden Gefahren unterrichtet sein.
Benutzen Sie das Elektrowerkzeug
nicht mit beschädigtem Kabel. Berüh-
ren Sie das beschädigte Kabel nicht
und ziehen Sie den Netzstecker,
wenn das Kabel während des Arbei-
tens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko
eines elektrischen Schlages.
Lesen Sie vor Inbetriebnahme alle
Sicherheitshinweise und Anweisun-
gen.
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisun-
gen können elektrischen Schlag,
Brand und/oder schwere Verletzungen
verursachen.
Abgebildetes oder beschriebenes
Zubehör muss nicht zum Lieferumfang
gehören.
Bestimmungsgemäßer Verwendung
Anforderungen an den Benutzer

8 Deutsch Gerätebeschreibung
FME-DE / 1105
DE
Fräs- und Schleifmotor 530FM
Aufnahmeleistung Watt 530
Abgabeleistung Watt 270
Leerlaufdrehzahl min-1 29.000
Drehzahl bei Nennlast min-1 14.300
Werkzeugaufnahme
mit Spannzange ø mm 8
Schleifkörper ø, max. mm 40
Fräs-ø mm 30
Abmessung mm 240x73
Gewicht kg 1,3
Schutzklasse II
Fräs- und Schleifmotor 800FME
Aufnahmeleistung Watt 800
Abgabeleistung Watt 420
Leerlaufdrehzahl min-1 10.000-29.000
Drehzahl bei Nennlast min-1 25.000
Werkzeugaufnahme
mit Spannzange ø mm 8
Schleifkörper ø, max. mm 40
Fräs-ø mm 36
Abmessung mm 262x73
Gewicht kg 1,4
Schutzklasse II
Fräs- und Schleifmotor 1050FME/1050FME-1
Aufnahmeleistung Watt 1050
Abgabeleistung Watt 600
Leerlaufdrehzahl:
1050FME min-1 10.000-29.000
1050FME-1 min-1 5.000-25.000
Drehzahl bei Nennlast min-1 24.800
Werkzeugaufnahme
mit Spannzange ø mm 8
Schleifkörper ø, max. mm 40
Fräs-ø mm 36
Abmessung mm 289x73
Gewicht kg 1,7
Schutzklasse II
Das Gerät ist funk- und fernsehentstört nach
EN 55014-1 sowie störfest nach EN 55014-2.
Geräuschwerte
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Geräuschpegel des Gerätes be-
trägt typischerweise:
Schalldruckpegel (LpA) 78 dB(A)
Schallleistungspegel (LwA)89dB(A)
Messunsicherheit K 3 dB
Vibration
Triaxialer Schwingungsemissionswert ermittelt
entsprechend EN 60745.
Fräsen ahm/s² 5,0
Messunsicherheit K m/s² 1,5
Der Schwingungspegel wird sich entsprechend
dem Einsatz des Elektrowerkzeuges verändern
und kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die
Schwingungsbelastung könnte unterschätzt wer-
den, wenn das Elektrowerkzeug regelmäßig in
solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimm-
ten Arbeitszeitraumes sollten auch die Zeiten be-
rücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tat-
sächlich im Einsatz ist.
Technische Daten
Ihr Elektrowerkzeug ist gemäß
EN 60745 doppelt isoliert; ein Erdleiter
ist aus diesem Grunde überflüssig.
Geräusch- und Vibrationsinformation
Der Geräuschpegel beim Arbeiten
kann 85 dB(A) überschreiten.
Gehörschutz tragen!
Der in diesen Anweisungen angege-
bene Schwingungspegel ist entspre-
chend einem in EN 60745 genormten
Messverfahren gemessen worden
und kann für den Gerätevergleich
verwendet werden.
Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten von Händen, Organisation der Ar-
beitsabläufe.

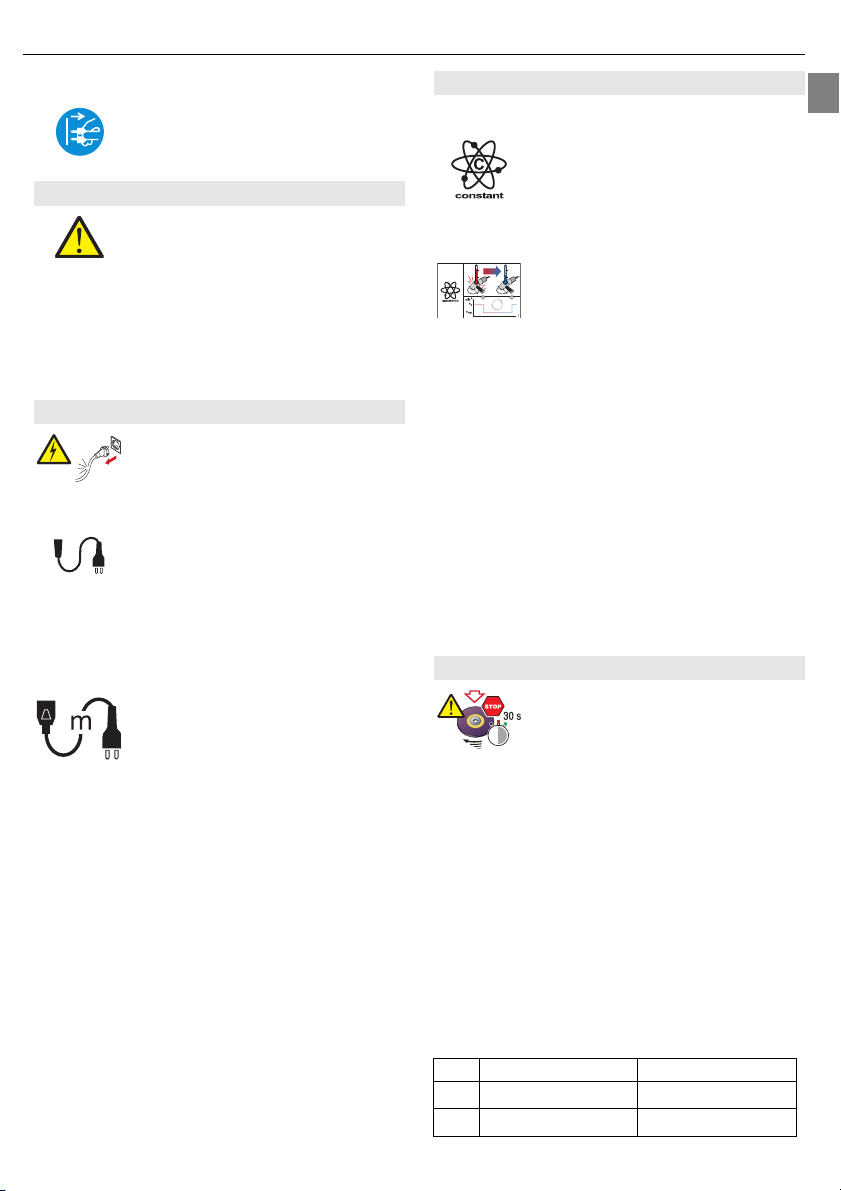

Bedienung Deutsch 9
FME-DE / 1105
DE
4. Bedienung
Prüfen Sie vor Inbetriebnahme, ob die auf dem
Typenschild angegebene Netzspannung und
Netzfrequenz mit den Daten Ihres Stromnetzes
übereinstimmen.
ggf. Netzkabelmodul anschließen
Festzuleitung
Beschädigte Netzkabel dürfen nicht verwendet
werden. Sie sind unverzüglich durch einen Fach-
mann zu erneuern.
Netzkabelmodul
Schließen Sie das Netzkabelmodul 7an den Hand-
griff an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul 7nur für
Kress-Elektrowerkzeuge. Versuchen Sie nicht,
andere Geräte damit zu betreiben.
Beschädigte Netzkabelmodule dürfen nicht ver-
wendet werden. Sie sind unverzüglich durch ein
neues Kress-Netzkabelmodul zu ersetzen.
Die beiden Verriegelungstaster 4drücken und Netz-
kabelmodul 7aus dem Handgriff herausziehen.
Verwenden Sie nur Original Kress-Netzkabel-
module.
Konstantelektronik (Option)
Elektronik (Option)
Sanftanlauf
Die Anlaufstrombegrenzung reduziert den Ein-
schaltstrom. Der Motor dreht langsam hoch bis zur
vorgewählten Drehzahl. Dadurch kann die Lebens-
dauer der Maschine verlängert werden.
Elektronischer Überlastschutz
Bei zu starker motorgefährdender Belastung wird
durch die integrierte Motorüberwachung die Dreh-
zahl des Fräsmotors reduziert. Die Maschine muss
entlastet werden – am besten kurz vom Werkstück
wegnehmen – damit Ihnen wieder die volle Leistung
zur Verfügung steht.
Ein-/Ausschalten
Den Ein-/Ausschalter 5nach vorne schieben, um
das Gerät einzuschalten.
Durch Drücken auf die ausgekippte Vorderkante
des Ein-/Ausschalter 5wird das Gerät ausge-
schaltet.
Drehzahl vorwählen (Option)
Bei Geräten mit Stellrad 6kann die Drehzahl je
nach Anwendungsbereich mit dem Stellrad 6ein-
gestellt werden.
Ziehen Sie vor allen Arbeiten am
Elektrowerkzeug den Netzstecker.
Inbetriebnahme
Netzspannung beachten!
Netzkabel
Wird das Netzkabel während der
Arbeit beschädigt, sofort Netzstecker
ziehen.
Festzuleitung
Netzkabelmodul mit Patent-Quick-
Verschluss.
Zusatzfunktion
Die Konstantelektronik hält die Dreh-
zahl bei Leerlauf und Last nahezu
konstant und gewährleistet eine
gleichmäßige Arbeitsleistung.
Bei Überlastung oder Überhitzung im
Dauerbetrieb reduziert das Gerät die
Drehzahl automatisch, bis das Gerät
ausreichend abgekühlt ist.
Bedienung
Nach dem Ausschalten läuft das
Werkzeug noch kurze Zeit nach.
Beim Kontakt mit der Ablagefläche
können Sie die Kontrolle über das
Gerät verlieren.
800FME / 1050FME 1050FME-1
110.000 min-1 5.000 min-1
212.600 min-1 7.700 min-1

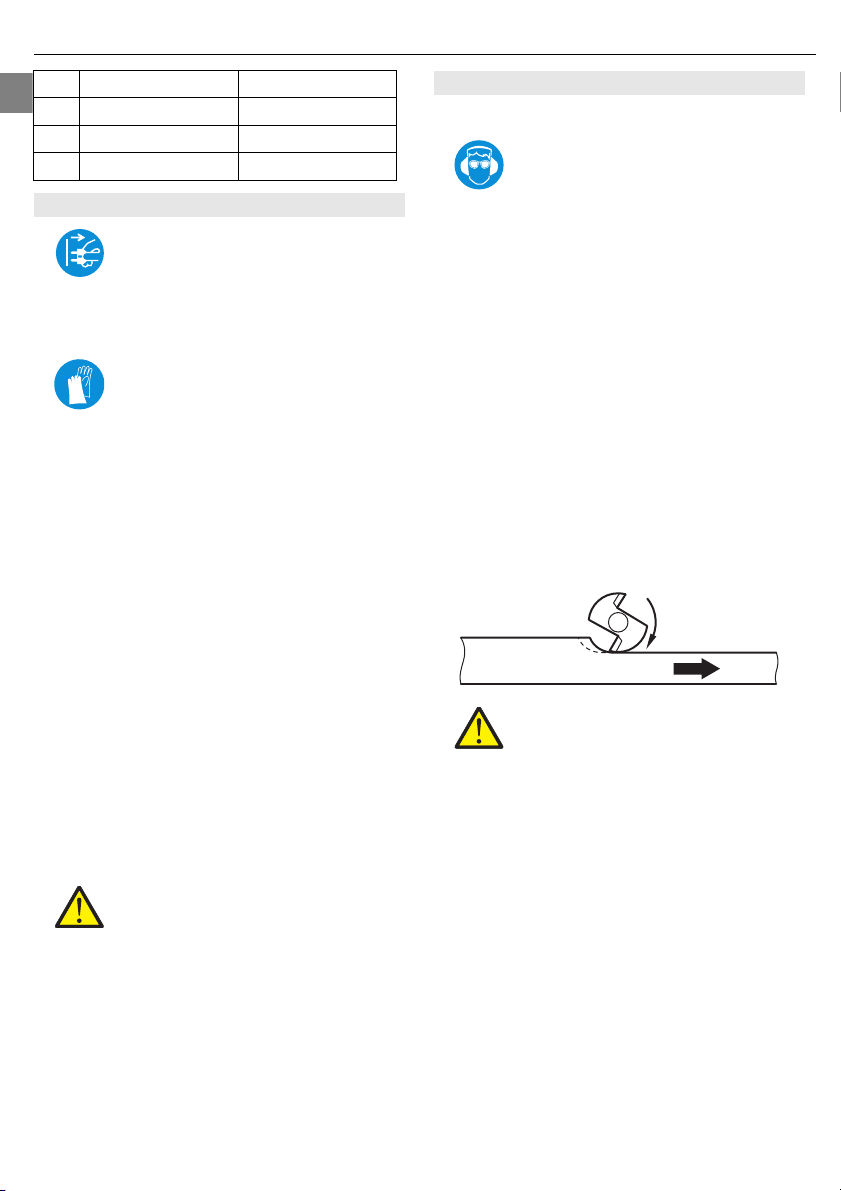

10 Deutsch Bedienung
FME-DE / 1105
DE
Einspannen der Werkzeuge
Die Spindel 3des Fräs- und Schleifmotors ist mit
einer Präzisions-Spannzange 2zur Aufnahme der
Werkzeuge ausgerüstet. Eine Spindelarretierung
erleichtert das Anziehen und Lösen der Überwurf-
mutter 1.
Zum Einspannen des Werkzeugs wird die
Spindel 3durch Eindrücken des Verriege-
lungstasters 4arretiert.
Mit einem Gabelschlüssel SW 17 wird die
Überwurfmutter 1angezogen.
Beim Ausspannen des Werkzeugs wird wie-
derum die Spindel 3gesperrt.
Mit dem Gabelschlüssel wird die Überwurf-
mutter 1mit einer Umdrehung gelöst. Nach
weiteren Umdrehungen kann das Werkzeug
entnommen werden.
Arbeiten mit dem Fräsmotor
Bei Verwendung eines Bohrständers oder einer
Bohr- und Fräsbank – evtl. in Verbindung mit einem
Frästisch – sind die Hinweise in den dort beilie-
genden Gebrauchsanleitungen zu beachten.
Außerdem muss beachtet werden, dass die An-
schlaglineale so weit wie möglich an den Fräser
herangeführt, der Handabweiser (Sichtschutz) so
dicht wie möglich auf die Werkstückoberfläche
herabgestellt werden muss und für Fräsarbeiten
stets Einrichtungen zu verwenden sind, die ein
sicheres Führen des Werkstückes gewährleisten,
z.B. Anschlaglineal, Hilfsanschlag, Zuführschieber
oder Rückschlagklotz bei Einsatzfräsarbeiten.
Die Vorschubrichtung des Werkstücks ist stets
gegen die Umlaufrichtung des Fräsers zu wählen
(Gegenlauf):
Schleifarbeiten
Bei Verwendung des Fräs- und Schleifmotors als
Schleifer im Handbetrieb muss beachtet werden,
dass die Umfangsgeschwindigkeit, gemäß des
Werkzeugherstellers, nicht überschritten wird.
Die Umfangsgeschwindigkeit lässt sich wie folgt
berechnen:
V = Umfangsgeschwindigkeit
d = Schleifkörper- in mm
= 3,14
n = Leerlaufdrehzahl des Fräs- und Schleifmotors
in Umdrehungen/min
317.000 min-1 12.500 min-1
421.000 min-1 16.500 min-1
525.000 min-1 21.000 min-1
629.000 min-1 25.000 min-1
Werkzeug wechseln
Ziehen Sie den Stecker aus der Steck-
dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert
den unbeabsichtigten Start des Geräts.
Tragen Sie beim Werkzeugwechsel
Schutzhandschuhe.
Das Einsatzwerkzeug kann sich bei
längeren Arbeitsvorgängen stark
erwärmen und/oder Schneidkanten
des Einsatzwerkzeuges sind scharf.
Achtung! Führen Sie nach Einsetzen
des Einsatzwerkzeugs einen Probelauf
mit Höchstdrehzahl durch und stellen
Sie sicher, dass sich keine Personen in
der Reichweite des rotierenden Ein-
satzwerkzeugs befinden. Beschädigte
Werkzeuge brechen meist in dieser
Testzeit.
Arbeitshinweise
Schutzbrille und Gehörschutz tragen.
Vorsicht! Fräsen Sie immer im
Gegenlauf!
Vdπn××
60000
---------------------=
m
s
----
∅
π

Werkzeuge und Zubehör Deutsch 11
FME-DE / 1105
DE
Beispiel: Der verwendete Schleifkörper hat einen
Durchmesser von 25 mm.
= 39,75
Die zulässige Höchstdrehzahl ist nicht überschritten.
Zu beachten ist, dass
die verwendeten Schleifkörper mit Keramik
oder Kunstharz gebunden sind.
die Schleifkörper so aufbewahrt werden, dass
sie nicht beschädigt werden (Risse im Schleif-
körper, beschädigte Werkzeugschäfte usw.
bedeuten für den Anwender Lebensgefahr).
vor Benutzung neuer Schleifkörper ein Probe-
lauf von wenigsten 5 Minuten ohne Belastung
durchzuführen ist.
Bei Verwendung anderer Fräswerkzeuge dürfen die
auf den sich drehenden Werkzeugen vom Hersteller
dauerhaft angebrachten Drehzahlen je Minute nicht
überschritten werden!
Fräsvorgang
5. Werkzeuge und Zubehör
Sie können alle in der Bildanleitung dargestellten
Schleifwerkzeuge verwenden.
Beachten Sie die zulässige Drehzahl bzw. Um-
fangsgeschwindigkeit auf dem Etikett des Schleif-
werkzeuges.
Die Angaben auf dem Typenschild des Elektro-
werkzeuges dürfen die zulässige Drehzahl [min-1]
bzw. Umfangsgeschwindigkeit [m/s] der verwen-
deten Schleifwerkzeuge nicht überschreiten.
Die eingesetzten Schleifwerkzeuge dürfen aus
Sicherheitsgründen nur mit einer maximalen Um-
fangsgeschwindigkeit von 80 m/s betrieben werden.
Spannzangenwechsel
Lösen Sie die Überwurfmutter 1und entnehmen
Sie das Werkzeug mit geeignetem Schnittschutz
(Achtung Verletzungsgefahr).
-HINWEIS-
Sehr hohe Drehzahlen bedeuten schnelle Abnüt-
zung und kleine Standzeiten der Werkzeuge!
-WARNUNG-
Nur scharfe und gut erhaltene Fräswerkzeuge ver-
wenden! Benützen Sie am besten unsere Original-
Fräswerkzeuge.
Kommen Sie mit Ihren Händen nicht in den
Fräsbereich und an den Fräser. Halten Sie
mit Ihrer zweiten Hand den Zusatzgriff.
Wenn beide Hände die Fräse halten, können
diese nicht vom Fräser verletzt werden.
Führen Sie das Elektrowerkzeug nur einge-
schaltet gegen das Werkstück.
Es besteht sonst die Gefahr eines Rück-
schlages, wenn sich das Einsatzwerkzeug
im Werkstück verhakt.
V25 π30000××
60000
------------------------------------=
m
s
----
m
s
----
Tragen Sie beim Arbeiten mit dem Elektro-
werkzeug immer eine Staubschutzmaske.
Verwenden Sie kein Ketten- oder
gezähntes Sägeblatt.
Solche Einsatzwerkzeuge verursachen
häufig einen Rückschlag oder den
Verlust der Kontrolle über das Elektro-
werkzeug.
Zulässige Schleifwerkzeuge
Beachten Sie bei allen Schleifwerkzeugen
die Hinweise des Schleifwerkzeugherstellers.

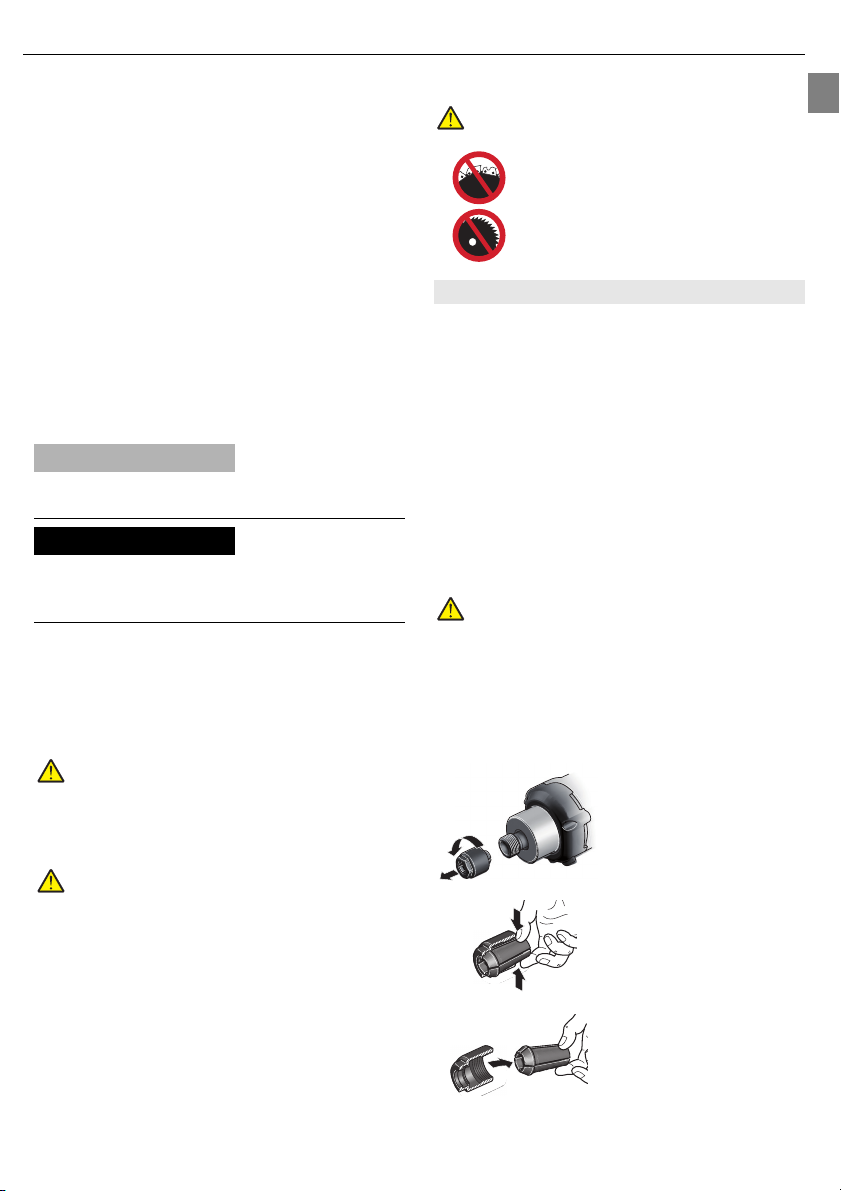

Schrauben Sie die Über-
wurfmutter 1mit der
Spannzange 2heraus.
Drücken Sie die Spann-
zange 2an dem durchge-
henden Schlitz mit Daumen
und Zeigefinger zusam-
men.
Kippen Sie die Spann-
zange 2ab und entnehmen
Sie diese aus der Über-
wurfmutter 1.

12 Deutsch Wartung und Service
FME-DE / 1105
DE
Arbeiten mit biegsamer Welle
Der Fräs- und Schleifmotor ist dank seiner ein-
stellbaren Drehzahl auch vorzüglich als Antrieb
für biegsame Wellen geeignet.
Dabei ist zu beachten, dass die maximal zulässige
Drehzahl der biegsamen Welle vom Motor nicht
überschritten wird.
6. Wartung und Service
Halten Sie das Elektrowerkzeug und die
Lüftungsschlitze stets sauber.
Von außen zugängliche Kunststoffteile regel-
mäßig mit einem Tuch ohne Reinigungsmittel
abwischen.
Blasen Sie nach jeder Arbeit den Staub aus
dem Gebläse, das erhöht die Lebensdauer
ihres Gerätes.
Kohlebürsten wechseln
Abgenutzte Kohlebürsten durch einen autorisierten
Kundendienst auswechseln lassen.
Die entsprechenden Servicestellen entnehmen Sie
dem beigefügten Beiblatt "SERVICE" oder unserer
Internetseite www.kress-elektrik.de.
Ersatzteile / Explosionszeichnung
Explosionszeichnungen und Ersatzteilliste finden
Sie auf unserer Homepage
http://spareparts.kress-elektrik.de
Gemäß Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
1. Dieses Elektrowerkzeug wurde sorgfältig geprüft, ge-
testet und wurde einer strengen Qualitätskontrolle
unterzogen.
2. Wir garantieren die kostenlose Beseitigung von Män-
gel am Elektrowerkzeug, die innerhalb von 24 Mona-
ten ab Verkaufsdatum beim Endverbraucher
aufgetreten sind und auf einen Material- oder Herstel-
lungsfehler zurück zu führen sind. Für einige Länder
gelten individuelle Sonderregelungen hinsichtlich der
Garantiebedingungen. Wir behalten uns vor, defekte
Teile auszubessern oder durch neue zu ersetzen. Aus-
getauschte Teile gehen in unser Eigentum über.
3. Unsachgemäße Verwendung oder Behandlung so-
wie die Öffnung des Gerätes durch nicht autorisierte
Reparaturstellen führen zum Erlöschen der Garantie.
Von der Garantie ausgeschlossen sind: Mechanische
Beschädigungen durch Sturz etc., Beschädigungen
durch Eindringen von Wasser oder sonstigen Flüssig-
keiten, abgeschnittene und beschädigte Kabel, Motor-
schäden und mechanische Schäden durch
unsachgemäße Überlastung, Verschleißteile z.B.
Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohr-
spindeln bei Abnutzung, Motoren, Netzkabel, Akkus,
Sägeblätter, Schleifteller, Staubsäcke, Zubehör all-
gemein (Bohrer, Meißel etc.). Einzelheiten zu den
verschieden Geräte-Verschleißteilen erfahren Sie un-
ter http://spareparts.kress-elektrik.de oder von einer
unserer Servicestellen.
4. Garantieansprüche können nur bei unverzüglicher Mel-
dung von Mängeln (auch bei Transportschäden) an-
erkannt werden. Durch Ausführung von
Vorsicht! Überwurfmutter 1zum
Schutz des Gewindes auf Spindel 3
leicht aufdrehen, jedoch nie festziehen,
wenn kein Werkzeug eingesetzt ist.
Die Spannzange 2könnte zu stark
zusammengedrückt und dabei beschä-
digt werden.
Schutzbrille und Gehörschutz tragen.
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am
Elektrowerkzeug den Netzstecker.
Service
Nach starker Beanspruchung über
einen längeren Zeitraum sollte das
Gerät zur Inspektion und gründlichen
Reinigung einer Kress-Servicestelle
zugeführt werden.
Entsorgung
Rohstoffrückgewinnung statt Müllent-
sorgung. Gerät, Zubehör und Verpak-
kung sollten einer umweltgerechten
Wiederverwertung zugeführt werden.
Zum sortenreinen Recycling sind
Kunststoffteile gekennzeichnet.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in
den Hausmüll.
Garantie

Wartung und Service Deutsch 13
FME-DE / 1105
DE
Garantieleistungen wird die Garantiezeit nicht verlän-
gert.
5. Sollten Sie die Garantie einmal in Anspruch nehmen,
so senden Sie bitte den Originalkaufbeleg, zusam-
men mit dem Gerät an uns oder die zuständige Ser-
vicestelle.
6. Durch die von uns übernommenen Garantie-Ver-
pflichtungen werden alle weitergehenden Ansprüche
des Käufers - insbesondere das Recht auf Wandelung,
Minderung oder Geltendmachung von Schadenersatz-
ansprüchen - ausgeschlossen.
7. Dem Käufer steht jedoch nach seiner Wahl das Recht
auf Minderung (Herabsetzung des Kaufpreises) oder
Wandelung (Rückgängigmachung des Kaufvertra-
ges) zu, falls es uns nicht gelingt, evtl. auftretende
Mängel innerhalb einer angemessenen Frist zu be-
seitigen.
8. Nicht ausgeschlossen sind die Schadensersatzan-
sprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen
Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für
den Bereich der Bundesrepublik Deutschland.
Technische Änderungen vorbehalten!

14 Deutsch Wartung und Service
FME-DE / 1105
DE
EG-Einbauerklärung
Der Hersteller: KRESS-elektrik GmbH & Co. KG,
Hechingerstrasse 48
D-72406 Bisingen
Tel.: [phone] / 87-0
erklärt hiermit, dass folgendes Produkt:
Produktbezeichnung: Einbau-Fräsmotor
Typenbezeichnung: 530 FM, 800 FME, 1050 FME, 1050 FME-1
Seriennummer: 2010XXXXXXX
Baujahr: 2010
den folgenden grundlegenden Anforderungen der Richtlinie Maschinen (2006/42/EG)
entspricht: Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 und 1.5.1.
Die unvollständige Maschine entspricht weiterhin allen Bestimmungen der Richtlinien
Elektrische Betriebsmittel (2006/95/EG) und Elektromagnetische Verträglichkeit
2004/108/EC/EMC.
Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt
wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den
Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht.
Der Hersteller verpflichtet sich, die speziellen Unterlagen zur unvollständigen Maschine
einzelstaatlichen Stellen auf Verlangen elektronisch zu übermitteln.
Die zur Maschine gehörenden speziellen technischen Unterlagen nach Anhang VII Teil B
wurden erstellt.
Name der Dokumentationsbevollmächtigten: Klemens Müller, Wolfgang Auch
Adresse der Dokumentationsbevollmächtigten: siehe Adresse des Herstellers
Bisingen,
März 2010 Klemens Müller
Datum - Quality & Process Representative - Unterschrift
März 2010 Wolfgang Auch
Datum -Technical Director - Unterschrift

Symbols and abbreviations English 15
FME-EN / 1105
EN
1. Symbols and abbreviations
The symbols used in these instructions and, if appli-
cable, on the power tool serve to bring your attention
to potential dangers when working with this power
tool. You must understand the significance of these
symbols/notes and comply with them in order to
make its use more efficient and safer.
The safety warnings, notes and symbols are not a
substitute for regulation measures for accident
prevention.
2. Safety rules
The term "power tool" in warnings refers to your
mains-operated (corded) power tool or battery-
operated (cordless) power tool.
Work area safety
Keep work area clean and well lit.
Cluttered and dark areas invite to accidents.
Do not operate power tools in explosive atmos-
pheres, such as in the presence of flammable liq-
uids, gases or dust.
Power tools create sparks which may ignite dust
or fumes.
Electrical safety
Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
Avoid body contact with grounded surfaces such
as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your
body is grounded.
Do not abuse the cord. Never use the cord for car-
rying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts.
Damaged or entangled cords increase the risk of
electric shock.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
If operating a power tool in a damp location is una-
voidable, use a residual current device (RCD) pro-
tected supply.
Use of an RCD reduces the risk of electric shock.
Symbols
Especially important note for safety.
Always follow this note, otherwise it
could result in severe injury.
Warning of dangerous electrical volt-
age
Warning of hot surfaces
-WARNING-
For a potentially dangerous situation which could
lead to physical injury or material damage.
-NOTE-
Modification notes and other useful information.
General safety instructions for power
tools
WARNING!
Read all safety warnings and all
instructions.
Failure to follow the warnings and
instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for
future reference.
Keep children and bystanders away
while operating a power tool.
Distractions can cause you to lose
control.
Do not expose power tools to rain or
wet conditions.
Water entering a power tool will
increase the risk of electric shock.
O
riginal instructions
“
Milling and grinding motor
“

16 English Safety rules
FME-EN / 1105
EN
Personal safety
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication.
A moment of inattention while operating power tools
may result in serious personal injury.
Remove any adjusting key or wrench before turning
the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance
at all times.
This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jew-
ellery. Keep your hair, clothing and gloves away
from moving parts.
Loose clothes, jewellery or long hair can be caught
in moving parts.
If devices are provided for connecting dust extrac-
tion and collection facilities, ensure these are con-
nected and properly used.
Use of these devices can reduce dust related
hazards.
Power tool use and care
Do not force the power tool. Use the correct power
tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
Do not use the power tool if the switch does not
turn on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power tools
operation. If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cut-
ting edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions
and the work to be performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
Service
Use safety equipment. Always wear
eye protection.
Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or
battery pack, picking up or carrying
the tool.
Carrying power tools with your finger
on the switch or energising power
tools that have the switch on invites
accidents.
Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools.
Such preventive safety measures
reduce the risk of starting the power
tool accidentally.
Have your power tool serviced by a
qualified repair person using only
original spare parts.
This will ensure that the safety of the
power tool is maintained.
Machine-specific Safety Warnings
Wear hearing protection.
The effects of noise can cause loss
of hearing capacity.

Safety rules English 17
FME-EN / 1105
EN
The rated speed of cutting tools must be at least
equal to the maximum speed marked on the power
tool.
Cutting discs or other cutting tools running with
overspeed can fly apart and cause injuries.
Do not use blunt or damaged router bits.
Blunt or damaged router bits cause increased fric-
tion, can become jammed and lead to imbalance.
Apply the machine to the workpiece only when
switched on.
Otherwise there is danger of kickback when the
cutting tool jams in the workpiece.
Never cut over metal objects, nails or screws.
The router bit can become damaged and lead to
increased vibrations.
Do not work materials containing asbestos.
Asbestos is considered carcinogenic.
Take protective measures if there is danger of for-
mation of combustible or explosive dust during
operation that can be hazardous to health.
Example: Some dusts can be carcinogenic. Wear
a dust mask and work with a dust/chip extraction
unit, if possible to connect.
Always wait until the machine has come to a com-
plete stop before placing it down.
The tool insert can jam and lead to loss of control
over the power tool.
During operation, always ensure that the mains
and extension cable is to the rear away from the
device.
This prevents anyone from tripping over the cable
while working.
Do not carry the machine by the cable.
Move the switch to the "OFF" position before
removing the plug from the plug socket.
When the tool is reconnected to the mains acci-
dental starting of the machine is avoided, thus
reducing the risk of accidents.
Residual risk. Although this information sheet and
the operating manuals for our electrical tools contain
extensive instructions on safe working with electrical
tools, every electrical tool involves certain residual
risks that cannot be completely prevented through
safety mechanisms. Therefore, electrical tools must
always be operated with the necessary caution.
Secure the workpiece.
A workpiece clamped with clamping
devices or in a vice is held more
secure than by hand.
Tools not in use must be locked away
safely in a dry place out of the reach
of children.
To mark the machine, do not drill into
the housing.
The protective insulation would be
bridged. Use stickers.
Never use the machine with a dam-
aged cable. Do not touch the damaged
cable and pull the mains plug when the
cable gets damaged during operation.
Damaged cables increase the risk of
electric shock.

18 English Device description
FME-EN / 1105
EN
3. Device description
While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.
Device components
1 Locknut
2 Collet chuck
3 Spindle
4 Locking button
5 On/off switch
6 Speed governor turning wheel
7 Mains cable module
8 Locking for mains cable module
Scope of supply
See packaging
The fitted milling and grinding motor is designed for
milling wood and plastics and for grinding wood,
plastic, steel and aluminium. The motor must not
be guided by hand without appropriate milling
attachments.
The tool must only be operated, maintained and
serviced by authorised trained personnel. The
personnel must be made aware of the relevant
dangers.
Milling and grinding motor 530FM
Input power Watt 530
Output power Watt 270
Idle speed min-1 29.000
Speed for rated load min-1 14.300
Tool fitting with collet
chuck ø mm 22
Grinding tool ø, max. mm 40
Milling-ø mm 30
Dimension mm 240x73
Weight kg 1,3
Protection class II
Milling and grinding motor 800FME
Input power Watt 800
Output power Watt 420
Idle speed min-1 10.000-29.000
Speed for rated load min-1 25.000
Tool fitting with collet
chuck ø mm 8
Grinding tool ø, max. mm 40
Milling-ø mm 36
Dimension mm 262x73
Weight kg 1,4
Protection class II
Milling and grinding motor 1050FME
Input power Watt 1050
Output power Watt 600
Idle speed:
1050FME min-1 10.000-29.000
1050FME-1 min-1 5.000-25.000
Speed for rated load min-1 24.800
Tool fitting with collet
chuck ø mm 8
Grinding tool ø, max. mm 40
Milling-ø mm 36
Dimension mm 289x73
Weight kg 1,7
Protection class II
Noise levels
Measurement values determined according to
EN 60 745.
Read all the warnings and instruc-
tions before using the equipment.
Failure to follow the warnings and
instructions may result in electric
shock, fire and/or serious injury.
Illustrated or described accessories
are not necessarily included in the
scope of delivery
Specified Conditions of Use
Requirements for the user
Technical data
Your power tool is doubly insulated in
compliance with EN 60745; there is
thus no need for an earth wire.
The machine is radio and TV interference-free in
accordance with EN 55014-1 and interference-
proof in accordance with EN 55014-2.
Noise and Vibration Information

Operation English 19
FME-EN / 1105
EN
The A-weighted noise level of the device is typically:
Sound pressure level (LpA) 78 dB(A)
Sound power level (LwA) 89 dB(A)
Measurement uncertainty K = 3 dB
Vibration
Triaxial vibration emission level determined in
accordance with EN 60745.
Milling ahm/s² 5,0
Measurement uncertainty K m/s² 1,5
The vibration emission level will vary because of
the ways in which a power tool can be used and
may increase above the level given in this infor-
mation sheet. This could lead to underestimation
of vibration when the tool is used regularly in such
a manner.
Note: To be accurate, an estimation of the level of
exposure to vibration experienced during a given
period of work should also take into account the
times when the tool is switched off and when it is
running but not actually when doing the job.
This may significantly reduce the exposure level
over the total working period.
Identify additional safety measures to protect the
operator from the effects of vibration such as:
maintain the tool and accessories, keep the hands
warm, organisation of work patterns.
4. Operation
Before putting into operation, check that the mains
voltage and frequency on the identification plate
match the details of your mains supply.
Connect mains cable module if necessary
Fixed power supply
Damaged mains cables must not be used. They
must be replaced immediately by an expert techni-
cian.
Mains cable module
Connect the mains cable module 7to the handle.
The plug must snap in.
Use the mains cable module 7only for Kress electric
tools. Do not attempt to operate other machines
with the module.
Damaged mains cable modules must not be used.
They must be replaced by a new Kress mains
cable module immediately.
Push the two unlocking buttons 4and remove the
mains cable module 7from the handle.
Use only an original Kress mains cable module.

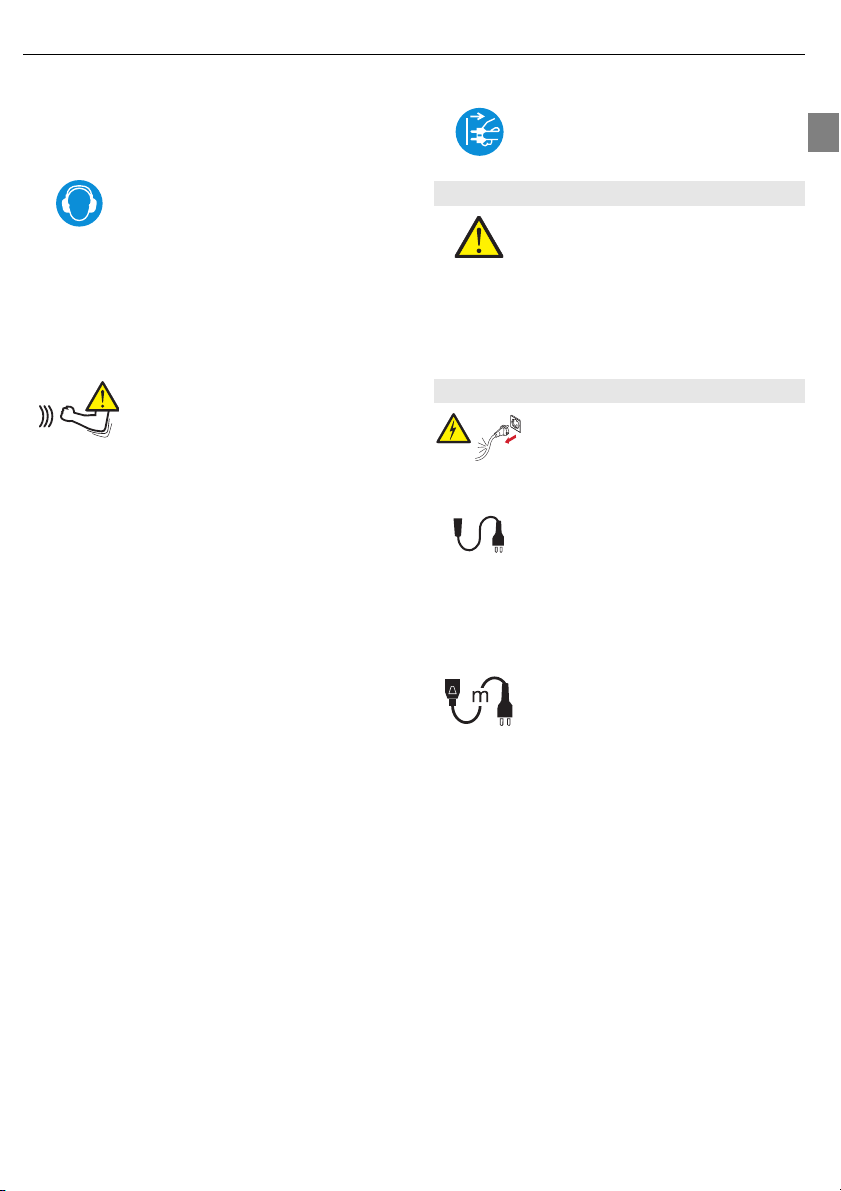

The noise level can exceed 85 dB(A)
during operation.
Wear ear protection!
The vibration emission level given in
this information sheet has been
measured in accordance with a
standardised test given in EN 60745
and may be used to compare one
tool with another.
Before carrying out any work on the
machine, pull the mains plug.
Putting into operation
Observe correct main voltage!
Mains Cable
If the mains cable is damaged while
working, pull the mains plug immedi-
ately.
Fixed power supply
Mains cable module with Patent Quick
Interlock.

20 English Operation
FME-EN / 1105
EN
Continuous electronic control (Option)
Electronic control (Option)
Soft starter
The starting current limitation reduces the starting
current. The motor revs up slowly until it reaches
the preselected rotational speed. This can extend
the service life of the machine.
Electronic overload protection
With a load that is too high, which therefore
implies a risk to the motor, the rotational speed of
the milling motor is reduced by the integrated
monitoring of the motor. The machine must be
released (preferably remove it a short distance
from the workpiece) to ensure that you can have
full capacity again.
Switching On and Off
To switch on the machine, push the On/Off switch
5forward and press it down at the front to lock on.
To switch off the machine, press down the On/Off
switch 5at the rear so that the switch springs back
to the off position.
Preselect speed (Option)
In devices with a setting dial 6, you can select the
speed using the setting dial 6depending on the
area of application.
Clamping the tools
The spindle 3of the milling and grinding motor is
equipped with a precision collet chuck 2to hold
the tools. A spindle lock enables you to tighten
and loosen the locknut 1.
To clamp the tool, you lock the spindle 3by
pressing the locking button 4.
You tighten the locknut 1using a SW 17 open-
ended spanner.
When you unclamp the tool, the spindle 3in
turn is locked.
You loosen the locknut 1by turning the open-
ended spanner. You can remove the tool by
continually turning the open-ended spanner.
Additional function
The continuous electronic control
keeps the speed almost constant
under no-load and under load and
ensures uniform performance.
In the event of overload or overheating
during continuous operation, the speed
is automatically reduced until the
machine has cooled sufficiently.
Operation
The tool runs on for a short time after
it is switched off.
If there is contact between the tool and
the support surface, there is a danger
of losing control of the machine.
800FME / 1050FME 1050FME-1
110.000 min-1 5.000 min-1
212.600 min-1 7.700 min-1
317.000 min-1 12.500 min-1
421.000 min-1 16.500 min-1
525.000 min-1 21.000 min-1
629.000 min-1 25.000 min-1
Changing the tool
Disconnect the plug from the power
source before making any adjust-
ments, changing accessories, or stor-
ing power tools.
Such preventive safety measures pre-
vent accidental start of the power tool.
Wear safety gloves for tool changing.
The tool insert can become very hot
after working for long periods and/or
the cutting edges of the tool insert
are sharp.
Attention! After you use the insertion
tool, perform a test run with an over-
speed and make sure that no-one is
within reach of the rotating insertion
tool. Damaged tools usually break in
this test period.
