KROMAX STAR-22 User manual

STAR-22
ИНСТРУКЦИЯ
НАКЛОННЫЙ
РАССТОЯНИЕ
Расстояние до стены
НАГРУЗКА
50кг
75мм
НАКЛОН
Угол наклона
±12°
ЦВЕТ
GREY TITAN
max
600 х 400
min
75 х 75
32"-65"
81 -165 

technology of installation
2
EN
Dear Customer!
Thank you for choosing our product.
This user manual contains the information about assembling procedure and mounting instructions. Please care-
fully learn it and follow the guidelines stated here in order to completely use all the advantages and convenience
which our wall mounts give you.
RU
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашей продукции.
Эта инструкция содержит сведения о порядке сборки кронштейна и правилах его установки. Пожалуйста,
прочтите ее внимательно: следуя приведенным здесь указанием, Вы сможете в полной мере использовать все
возможности и преимущества, предоставляемые нашим кронштейном.

technology of installation
3
ATTENTION · ВНИМАНИЕ
EN
STAR-22 bracket for wall mounting PLASMA / LCD / LED TV-sets with screen sizes 32 “-65” inches (81-165 cm) and
maximum load for 50 kg.
The wall plate must be mounted on solid Concrete, concrete block mounting or wood stud with plaster thickness
not more than 3 mm. All accessories of the set must be used only for such surfaces. If the wall is made of other
materials, we recommend you not to mount it by yourself. Please consult with professional experts for proper
mounting.
When drilling holes it is particularly important to take care of electrical cables, water or gas pipes in the wall.
In order not to get injury and not to damage the product please read the manual rst.
RU
Кронштейн STAR-22 предназначен для настенного монтажа PLASMA / LCD/LED телевизора с диагональю
экрана 32”-65” дюймов (81-166 см), максимальный вес которого не превышает 50 кг.
      ,   еревянную каркасную
стену с толщиной штукатурки не более 3 мм. Входящие в комплект крепежные изделия предназначены
исключительнодлякреплениянавышеуказанныеповерхности.Еслистенаизготовленаиздругихматериалов,
мы не рекомендуем самостоятельно устанавливать данное изделие. В этом случае проконсультируйтесь у
квалифицированных специалистов.
Перед установкой кронштейна убедитесь, что в стене на месте крепления, не проходит электрический
кабель, газопровод, сантехнические и другие развязки.
Во избежание получения травм и поломки изделия, внимательно следуйте инструкции.
!

technology of installation
4

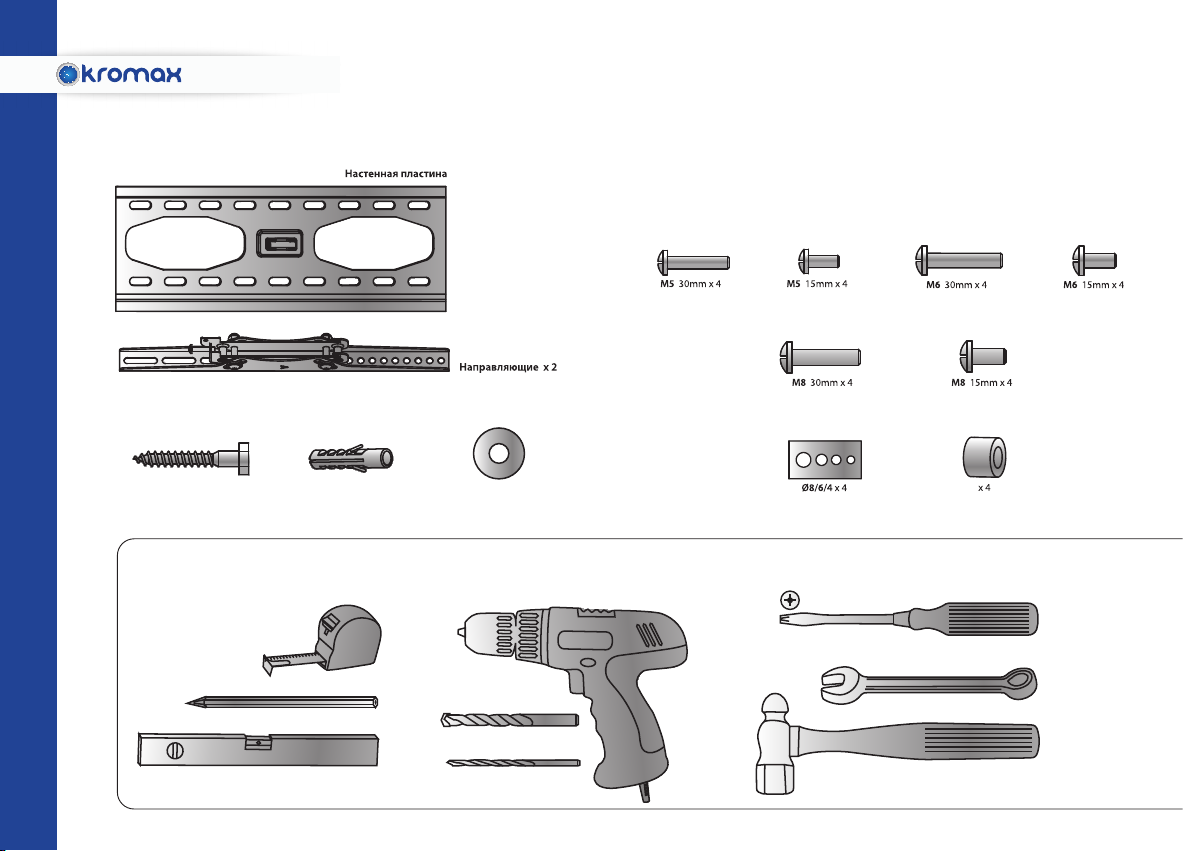

COMPLETE SET · КОМПЛЕКТАЦИЯ
Сверло по бетону Ø10 мм
Сверло по дереву Ø6 мм
Ø8 50mm x 3
A B E
F G
J
C D
K
H I
Ø10 50mm x 6 Ø8 x 6
саморез
рулетка дрель
крестовая отвертка
ключ М10
молоток
карандаш
уровень
дюбель шайба
SCREW SET TO TV
КОМПЛЕКТ БОЛТОВ ДЛЯ КРЕПЛЕНИЯ К ТЕЛЕВИЗОРУ
КОМПЛЕКТ КРЕПЛЕНИЯ К СТЕНЕ
WALL MOUNTING SET
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
NECESSARY TOOLS

technology of installation
5
ШАГ 1a STEP
EA
EN Wood Stud Mounting
- Using the wall plate as a template, mark with a pencil six dots on a wall for drilling holes
- Drill in the wall six holes of 4 mm diameter and at least 50 mm depth
- Mount the wall plate to the wall and fasten it with a self-tap screw (A) and washer (E)
- Don’t tighten the screws too hard
RU   еревянную каркасную стену
- Используя стеновую пластину в качестве трафарета, отметьте на стене карандашом шесть точек для сверления
отверстий.
- С помощью сверла диаметром 6 мм просверлите шесть отверстий глубиной не менее 50 мм.
- Установите стеновую пластину на поверхность и закрепите её при помощи саморезов (A) и шайбы (E).
- Не перетягивайте болты.

technology of installation
6
ШАГ 1b STEP
EN Solid Concrete and Concrete Block Mounting
- Using the wall plate as a template, mark with a pencil six dots on a wall for drilling holes
- Drill in the wall six holes of 10 mm diameter and at least 50 mm depth
- Insert plastic anchors (B) in the holes and ensure they are fully wedged inside the wall
- Mount the wall plate to the wall and fasten it with a self-tap screw (A) and washer (E)
- Don’t tighten the screws too hard
RU     / ов:
- Используя стеновую пластину в качестве трафарета, отметьте на стене карандашом шесть точек для сверления
отверстий.
- С помощью сверла диаметром 10 мм просверлите шесть отверстий глубиной не менее 50 мм.
- Вставьте дюбели (B) в отверстия. Убедитесь, что дюбели полностью установлены в стене.
- Установите стеновую пластину на поверхность и закрепите её при помощи саморезов (A) и шайбы (E).
- Не перетягивайте болты.

technology of installation
7
ШАГ 2 STEP

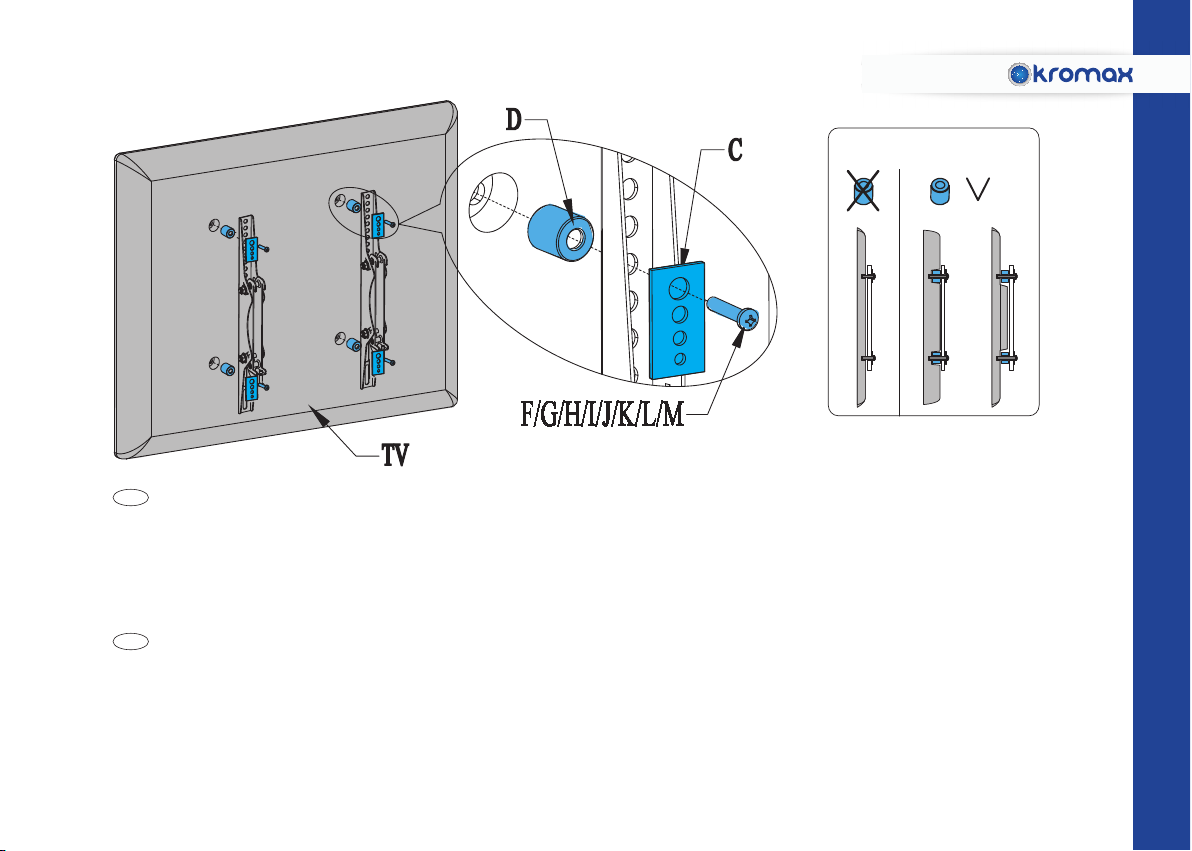

EN Select the suitable bolts from the parts bag according to the TV size and the thread holes at the back of TV.
Screw 4 selected bolts (F,G,H,I,J,K) into the thread holes on the TV back through washer (C) and the corresponding
holes on the monitor bracket. Make sure the distance from each brackci to the top of the panel TV is equal, and also
as center as possible. The bolts should be screwed down. Don’t tighten the screws too hard
RU е направляющие к задней части телевизора. Убедитесь, что верхние части направляющих
находятся на одном уровне.
В зависимости от размеров крепления на задней части телевизора, подберите необходимые болты (F,G,H,I,J,K)
и шайбы (C) из комплекта принадлежностей.
Закрепите направляющие на телевизоре.
Не перетягивайте болты.
КОГДА НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ВТУЛКИ?
WHEN IT IS NECESSARY TO USE SPACERS?

technology of installation
8
ШАГ 3 STEP

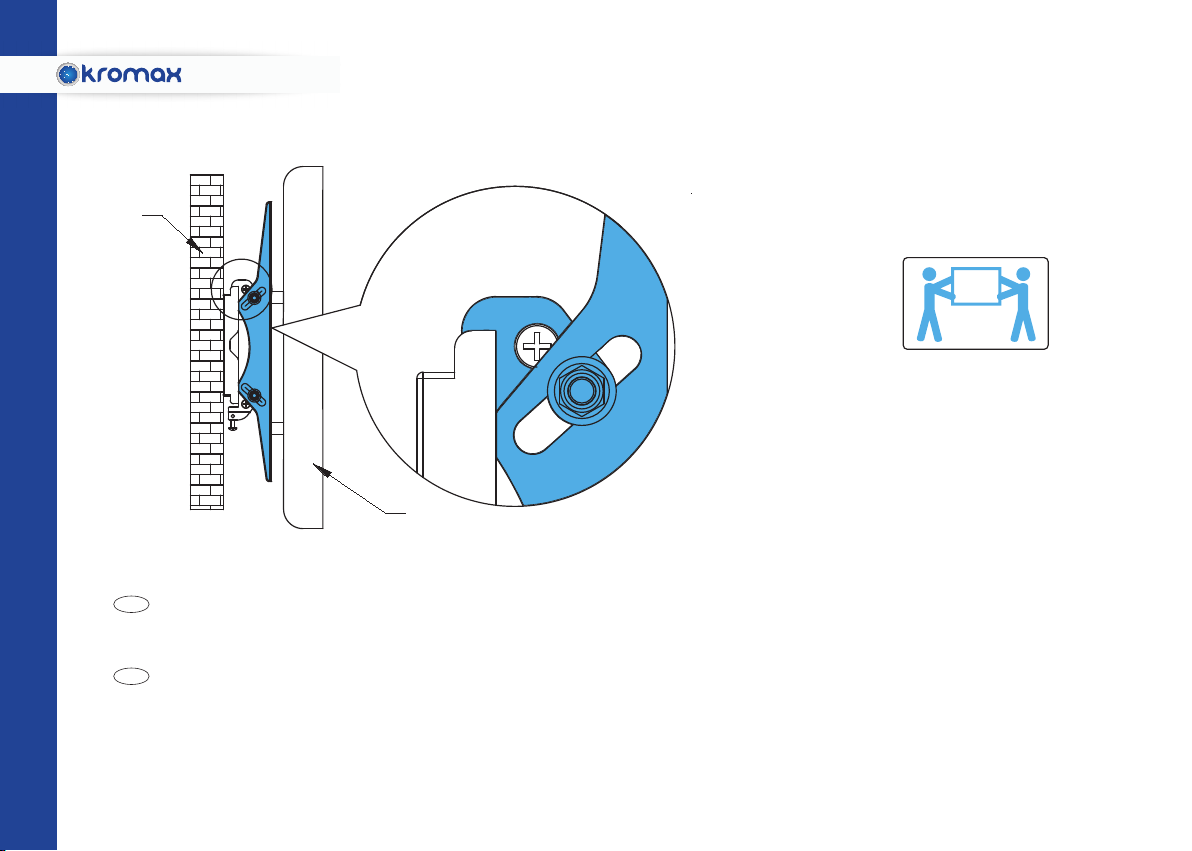

EN Hang the two monitor brackets together with the panel TV on the wall plate, relax the hands until they are
caught hold of.
RU Навесьте телевизор с установленными направляющими на стеновую пластину, закрепленную на стене.
Отпустите телевизор только тогда, когда произойдет полное соединение телевизора со стеновой пластиной.
стена
TV

technology of installation
9
ШАГ 4 STEP
EN Fix the two bolts under the monitor brackets inside of the wall plate and then screw them down.
RU    левизора на стеновой пластине, закрутите два крепежных болта безопасности
снизу направляющих.
стена
болт

technology of installation
10
EN
Warranty period for this product is 18 years
Company KROMAX grants 18 years producer guarantee on all welding and mechanical connections. In case of any defects detection the
product will be repaired or replaced for free. If the model is out of production, the company KROMAX has the right to oer substitute of the similar
price and functionality.
On the nding of any defects which are the warranty case, the product should be forwarded to the company KROMAX ocial address together
with the original documents proving the product purchase.
The guarantee does not cover the defects caused by:
