Kuppersbusch DW9500.0 User manual

BEDIENUNGSANWEISUNG
mit Montageanweisungen
INSTRUCTIONS FOR USE
and installation
Lesen Sie unbedingt die Gebrauchsanleitung
und den Montageplan vor Aufstellung,
Installation sowie Inbetriebnahme.
Please read the users and installation
instructions carefully before installation
of the appliance and before starting to use it.
Service und Kundendienst
Telefon: 0209 – 401 631
Email: [email protected]
DE EN DW9500.0

2
Sicherheitshinweise
Lesen Sie vor der Montage und Verwendung des Geräts
sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht
für Verletzungen oder Schäden, die durch eine fehlerhafte
Montage entstehen. Bewahren Sie die Anleitung zum
Nachschlagen auf.
Sicherheit von Kindern und Schutzbedürftigen Personen
Dieses Gerät kann dann von Kindern ab 8 Jahren, von
Personen mit eingeschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten sowie von Personen ohne
bisherige Erfahrung im Umgang mit solchen Geräten bedient
werden, wenn sie dabei von einer Person, die für ihre
Sicherheit verantwortlich ist, beaufsichtigt werden.
Kinder dürfen nicht mit dem Gerät spielen.
Allgemeine Sicherheit
Der Raum in dem die Abzughaube gleichzeitig mit Gas- oder
anderen Kraftstoffen befeuerten Herden oder Öfen genutzt
wird, muss über ausreichende Lüftung verfügen (trifft nicht auf
Umluftgeräte zu).
Flambieren Sie niemals unterhalb der Abzugshaube.
ACHTUNG: Zugängliche Teile können im Betrieb, während
des Kochvorgangs heiß werden.
Installation
Die Elektronik muss mit einer Einrichtung zur Abschaltung
ausgestattet sein, womit das Gerät sich von jedem Pol vom
Netz ausschalten lässt und die vollständige Trennung unter
der Überspannungskategorie III bietet.
Wenn ein Stecker für die elektrische Verbindung verwendet
wird, dann muss er nach der Installation zugänglich sein.

3
deutsch
Die Luft darf nicht in einen Schornsteinzug geleitet werden,
der Abgase von mit Gas oder anderen Kraftstoffen befeuerten
Geräten ableitet (trifft nicht auf Umluftgeräte zu).
Die Unterseite der Dunstabzugshaube muß eine Mindesthöhe
von 60 cm über elektrischen Kochstelle und 65 cm. Über
Gaskochstellen aufweisen. Ist in den Einbauanweisungen für
ein Gaskochfeld ein größerer Abstand angegeben, muß dieser
entsprechend berücksichtigt werden.
Informieren Sie sich vor Einbau der Dunstabzugshaube über
die jeweils geltenden örtlichen Vorschriften über Luft- und
Rauchabzug.
Bei gleichzeitigem Betrieb Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4x10 bar)
sein.
Prüfen Sie vor Anschluß der Dunstabzugshaube an das Netz,
ob Frequenz und Spannung mit den Angaben auf dem
Typenschild übereinstimmen.
Um eine optimale Leistung der Dunstab-zugshaube zu
erreichen, darf die Länge des Abzugsrohrs VIER Meter nicht
überschreiten und sollte nicht mehr als zwei 90°-Winkel
enthalten.
Obwohl eine Absaugung der beim Kochen entstehenden
Dämpfe nach außen empfohlen wird, können Aktivkohlefilter
ein-gebaut werden, die eine Rückführung der gereinigten
Gase in die Küche über das Abzugsrohr ermöglichen.
NOTE: Weitere Informationen finden Sie am Ende dieser
Bedienungsanleitung.
Reinigung
Ein Nichtbefolgen der Reinigungsvorschriften kann zu
Bränden führen.

4
Vermeiden Sie Fettablagerungen auf allen Teilen der
Dunstabzugshaube und insbesondere im Filter, es besteht
Brandgefahr.
In Abhängigkeit vom Grad der Nutzung der
Dunstabzugshaube ist eine Reinigung der Filter mindestens
einmal monatlich erforderlich. Beachten Sie bitte, daß beim
Kochen auch dann Fettablagerungen an der
Dunstabzugshaube und im Filter auftreten, wenn diese nicht in
Betrieb ist.
Wir empfehlen Ihnen, bei der Reinigung Schutzhandschuhe zu
tragen und bei der Reinigung des Inneren der
Dunstabzugshaube mit größter Vorsicht vorzugehen.
Wartung
Benutzen Sie die Dunstabzugshaube nicht mit defektem oder
angeschnittenem Netzkabel, oder wenn das Gerät sichtbare
Schäden im Bereich der Bedienelemente aufweist.
Falls das Netzkabel beschädigt wird, ist es vom Hersteller,
von autorisierten Vertretern oder von für diese Aufgabe
qualifizierten Technikern zu ersetzen, um gefährliche
Situationen zu vermeiden.
Bei Fehlfunktion der LED, muss diese vom Hersteller, dem
Verkäufer oder einem qualifizierten Servicebetrieb ersetzt
werden, um Gefahren zu vermeiden.
Wenn die Dunstabzugshaube nicht mehr oder nicht mehr
richtig funktioniert, trennen Sie diese vom Netz und setzen Sie
sich mit dem technischen Kundendienst in Verbindung.
Hinsichtlich aller Reparaturarbeiten wenden Sie sich bitte an
die nächstgelegene Kundendienststelle, die eine Verwendung
von Originalersatzteilen garantiert. Alle Reparaturen oder
Eingriffe durch andere Personen können Schäden und
Funktionsstörungen am Gerät hervorrufen und Gefahren für
Ihre Sicherheit zur Folge haben.

5
deutsch
Durch Betätigen der in der bezeichneten
Bedienelemente werden die Funktionen der
Dunstabzugshaube gesteuert.
Schalten Sie die Dunstabzugshaube einige
Minuten vor Kochbeginn ein (zwischen 3 und
5 Minuten). Hierdurch wird eine
kontinuierliche und stabile Luftströmung
erreicht, wenn die Dämpfe abzusaugen sind.
Die Dunstabzugshaube nach dem Kochen
noch einige Zeit (zwischen 3 und 5 Minuten)
weiterlaufen lassen, damit Fetteilchen aus
der Abluftleitung vollständig nach außen
transportiert werden. Auf diese Weise wird
das Rückströmen von Fett, Dämpfen und
Gerüchen verhindert.
Wichtige Information: Gebläse, die mit
einem bürstenlosen Motor ausgestattet sind,
benötigen etwas Zeit, um zu rotieren.

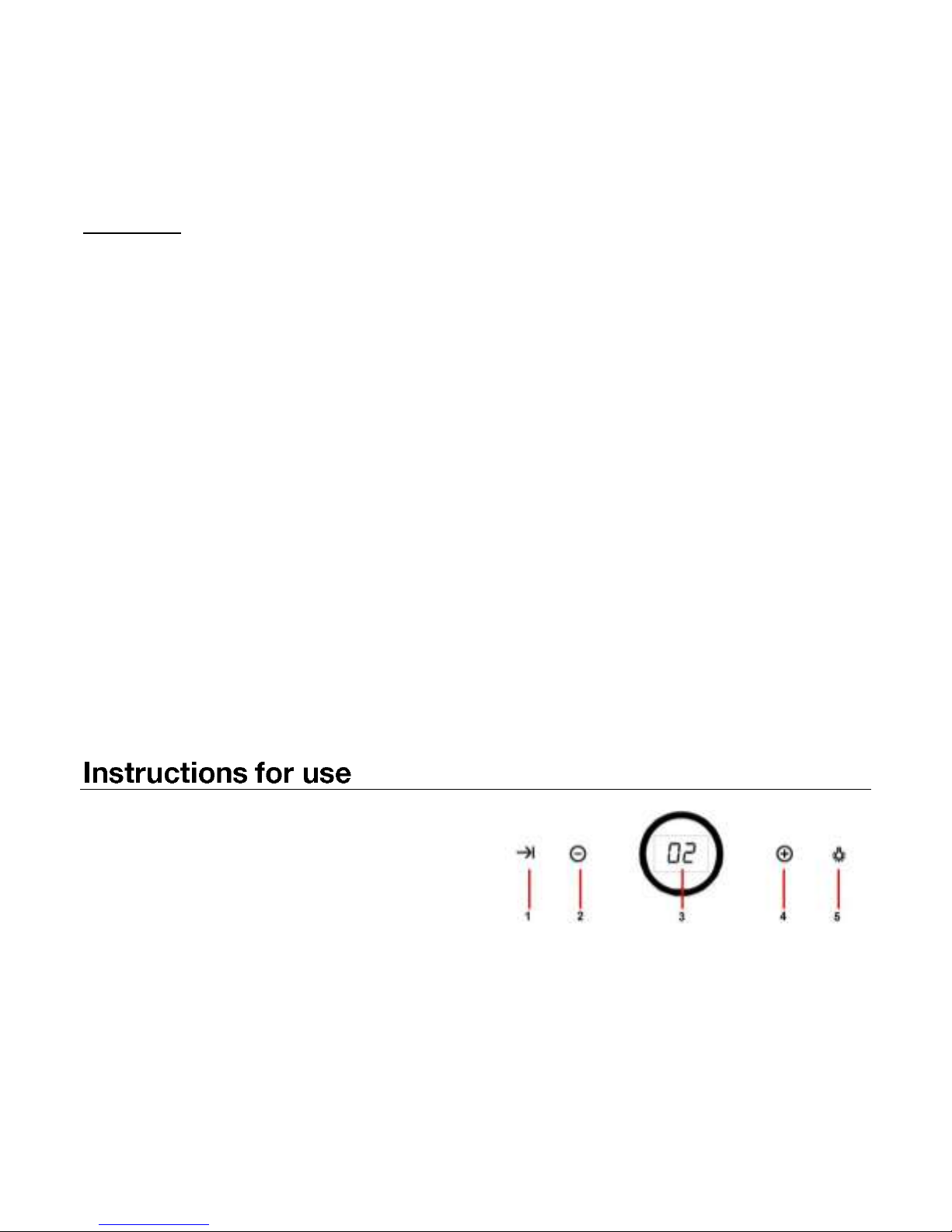

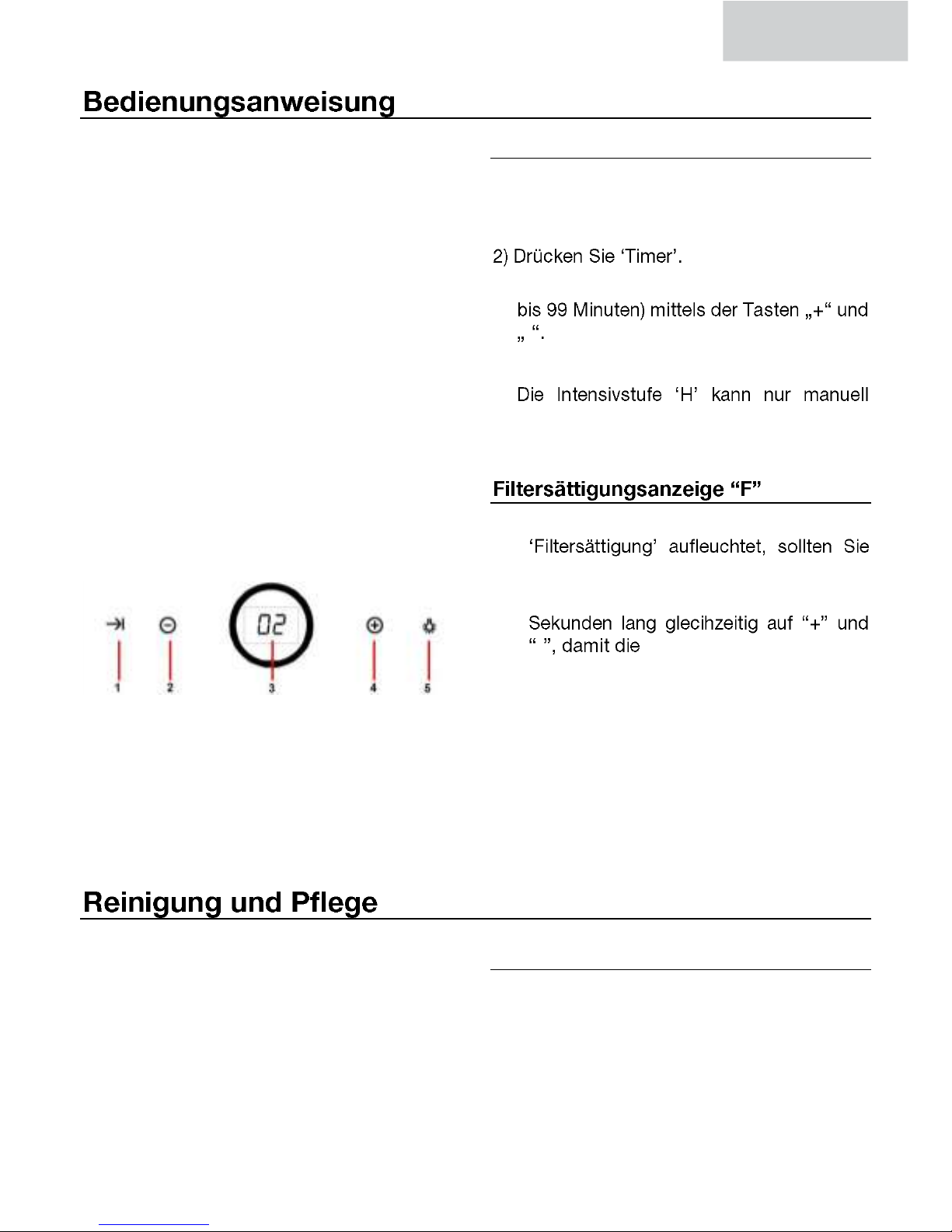

1- Zeiteinstellung
2- Gebläsestufe verringern
3- Display
4- Gebläsestufe erhöhen
5- Beleuchtung
Programmierung der Abzugszeit
1) Schalten Sie die Dunstabzugshaube ein
und wählen Sie die gewünschte
Abzugsgeschwindigkeit.
3) Wählen Sie die gewünschte Abzugszeit (1
-
4) Das Display zeigt die restliche Abzugszeit.
angewählt werden und schaltet 7 Minuten
automatisch auf Stufe 2 um.
Wenn die Kontrollleuchte
die Filter reinigen.
Sind die Filter gereinigt, drücken Sie 3
- Hinweileuchte erlischt.
Überzeugen Sie sich vor Beginn aller
Reinigungs- oder Pflegearbeiten davon, daß
das Gerät vom Netz getrennt ist.
Beachten Sie bei allen Reinigungs und
Pflegearbeiten die Sicherheitshinweise.
Wenn die Reinigung nicht gemäß der
Gebrauchsanleitung regelmäßig
durchgeführt wird, besteht die Gefahr eines
Brandes.
Reinigung der Filter
Hängen Sie die Filter durch Betätigung der
Verschlüsse aus. Tauchen Sie die Filter zur
Reinigung in heißes Wasser, bis sich die
Fettreste aufgelöst haben, spülen Sie diese
danach mit fließendem Wasser ab. Die
Verwendung eines speziellen fettlösenden

6
Sprays zur Reinigung der Filter ist ebenfalls
möglich. Die Filter können auch in der
Geschirrspülmaschine gereinigt werden
(siehe Anmerkung). Stellen Sie die Filter
darin senkrecht auf, damit sich keine
Speisereste darauf absetzen können. Nach
der Reinigung die Filter trocknen und
anschließend wieder in die
Dunstabzugshaube einsetzen.
Anmerkung: Durch Reinigung mit
aggressiven Spülmitteln im Geschirrspüler
kann die metallische Filteroberfläche
schwarz anlaufen, ohne daß jedoch die
Rückhaltefähigkeit für Fette beeinträchtigt
wird.
Achtung: In Abhängigkeit vom Grad der
Nutzung der Dunstabzugshaube ist eine
Reinigung der Filter mindestens einmal
monatlich erforderlich. Beachten Sie bitte,
daß beim Kochen auch dann
Fettablagerungen an der Dunstabzugshaube
und im Filter auftreten, wenn diese nicht in
Betrieb ist.
Reinigung der Filterhalterung und des
Gehäuses der Abzugshaube
Zur Reinigung wird die Verwendung eines in
warmer Seifenlauge mit einer Temperatur
von etwa 40°C angefeuchteten Tuchs
empfohlen. Reinigen Sie besonders
sorgfältig alle Schlitze und trocknen Sie
anschließend alle Flächen gründlich mit
einem nicht fasernden Tuch.
Achtung:
Verwenden Sie zur Reinigung keine
metallischen Scheuerschwämme oder
kratzend wirkende Mittel, durch welche
die Oberfläche beschädigt werden kann.
Kratzen Sie nicht mit harten
Gegenständen wie Messer, Scheren
usw.
Aktivkohlefilter
Bitte befolgen Sie die mitgelieferten
Anweisungen, um den Kohlefilter zu
installieren.
Die Nutzungsdauer der Aktivkohlefilter
be-trägt in Abhängigkeit von der
jeweiligen Intensität der Nutzung drei bis
sechs Monate.
Die Aktivkohlefilter können weder ge-
waschen noch regeneriert werden. Sie
sind daher auszutauschen, wenn deren
Filterwirkung erschöpft ist.
Der Austausch verbrauchter
Aktivkohlefilter erfolgt in umgekehrter
Reihenfolge des Einbaus.
Elektrische Kennwerte:
SIEHE TYPENSCHILD
Bevor Sie den Reparaturdienst verständigen, führen Sie bitte die nachfolgenden
Überprüfungen durch:
Fehler
Mögliche Ursache
Abhilfe
Die Dunstabzugshaube
funktioniert nicht.
Das Netzkabel ist nicht
angeschlossen.
Netzkabel anschließen.
Die Steckdose führt keine
Spannung.
Für Spannungszuführung zur Steckdose
sorgen.

7
deutsch
Fehler
Mögliche Ursache
Abhilfe
Die Absaugleistung der
Dunstabzugs-haube ist
zu gering, oder es
treten Vibrationen auf.
Der Filter ist mit Fett
gesättigt.
Filter reinigen oder auswechseln.
Das Abzugsrohr ist verstopft.
Die Verstopfungen beseitigen.
Die Luftkanäle sind nicht
richtig dimensioniert.
Setzen Sie sich mit dem Installateur in
Verbindung und beachten Sie die Angaben in
der Bedienungsanleitung.
Die Beleuchtung
funktioniert nicht.
Die Lampen sind
durchgebrannt.
Kontaktieren Sie den Kundendienst.
ILCOS D Code: DSL-7-S-700
Entsorgung der Verpackung
Die Verpackung ist mit einem Grünen
Punkt gekennzeichnet.
Benutzen Sie geeignete Behältnisse, um
alle Verpackungsmaterialien, wie Pappe,
Styropor und Folien, zu entsorgen. Auf
diese Weise wird die Wiederverwertung der
Verpackungsmaterialien gewährleistet.
Entsorgung von stillgelegten Geräten
Die europäische Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte
(WEEE) sieht vor, dass die elektrischen
Haushaltgeräte nicht im normalen
Abfallfluss des festen Stadtmülls entsorgt
werden dürfen.
Die außer Betrieb gesetzten Geräte
müssen getrennt abgeholt werden, um den
Anteil der Rückgewinnung und
Wiederverwendung der Werkstoffe, aus
denen sie bestehen, zu optimieren und um
potentielle Schäden für die Gesundheit der
Menschen und die Umwelt zu vermeiden.
Das Symbol, welches aus einem mit einem
Kreuz durchgestrichenen Müllcontainer
besteht, ist auf sämtlichen Erzeugnissen
anzubringen, um so an die Verpflichtung
der separaten Abholung zu erinnern.
Die Verbraucher haben sich mit den
lokalen Behörden bzw. den Verkaufsstellen
in Verbindung zu setzen, um Informationen
über den Ort einzuholen, der zur Lagerung
der alten elektrischen Haushaltsgeräte
geeignet ist.
Machen Sie Ihr Gerät unbrauchbar, bevor
Sie es entsorgen. Ziehen Sie das
Netzkabel heraus, schneiden Sie es ab und
entsorgen Sie es.

8
Safety Instructions
Carefully read the instructions before installing and using the
equipment. The manufacturer is not liable for improper
installation and use of the equipment that may cause injuries and
damage. Always keep the instructions at hand, so they can be
easily referred to during use.
Children and Vulnerable people safety
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of
the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play
with the appliance.
General Safety
There shall be adequate ventilation of the room when the
range hood is used at the same time as appliances burning
gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
Do not flambé under the range hood.
CAUTION: Accessible parts may become hot when used with
cooking appliances.
Installation
The electric system must be equipped with a means for
disconnection, with a contact separation in all poles that
provides full disconnection under overvoltage category III
conditions, in accordance to the wiring rules.
If a plug is used for the electric connection, then it must be
accessible after installation.
The air must not be discharged into a flue that is used for
exhausting fumes from appliances burning gas or other fuels

9
english
(not applicable to appliances that only discharge the air back
into the room).
The lower part of the extractor must be located at a minimum
height of 60 cm above the hob for electric cookers and 65 cm
for gas cookers. If the instructions of a gas cooker indicate a
greater distance these must be observed.
Before installing the extractor consult the local rules and
regulations in force with respect to the discharge of air and
fumes.
When the extractor is working at the same time as other non-
electrical cooking equipment, the outlet air pressure must not
exceed 4 Pa (4x10-5 bar).
Before connecting the extractor to the mains, check that both
the voltage and the frequency conform to that shown on the
characteristics label located inside the extractor.
To achieve optimum performance the length of the outlet hose
should not exceed 4 meters, or include more than two 90º
angles (elbows).
Although venting to the outside is recommended, activated
carbon filter may be used to allow the gas to be returned to
the kitchen through the outlet pipe.

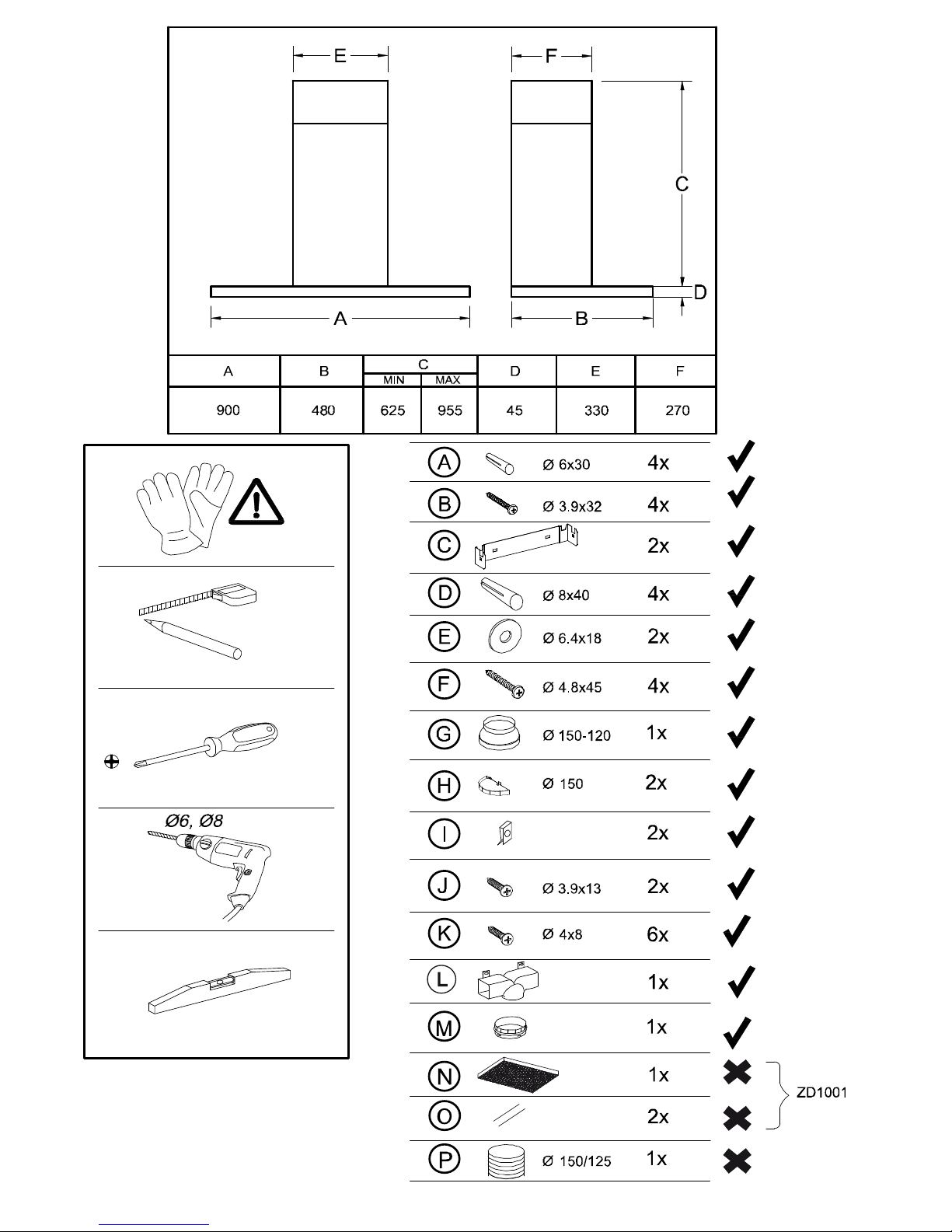

NOTE: For more Installation information, refer to the end of
this user manual.
Cleaning
There is a fire risk if cleaning is not carried out in accordance
with the instructions.
Do not allow grease to accumulate in any part of the extractor,
especially in the grease filters as this COULD PRODUCE A
FIRE RISK!
The grease filters and the internal part of the extractor must
be cleaned at least once a month depending on how often the

10
extractor is used. Note that grease is deposited in the
extractor when cooking, whether it is switched on or not.
We recommend the use of gloves and caution when cleaning
the inside of the extractor.
Repairs
If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified persons in
order to avoid a hazard.
Do not switch on the extractor if the supply cord is worn or
has cuts or if there are signs of deterioration around the
control panel.
If the LED module is malfunctioning, it must be replaced by
the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
If the extractor stops working or functions abnormally, unplug
it from the mains and contact the technical service.
Please contact the nearest Qualified Technical Assistance
Service for any repairs always using original spare parts.
Repairs and modifications carried out by others could damage
the extractor or cause it to malfunction and cause safety risks.
By pressing the button shown in the figure,
you will be able to control the functions of
the extractor.
To achieve better extraction, we recommend
switching on the extractor a few minutes
before starting to cook (3 - 5 minutes) so
that the air flow is continuous and stable
when extracting the fumes.
Likewise, keep the extractor switched on for
a few minutes when cooking is complete to
allow all fumes and odors to be expelled.
Important note: Blowers equipped with
brushless motor take some time to start
rotating.
1- Timer
2- Reduce fan speed
3- Display
4- Increase fan speed
5- Light

11
english
Program the working time
1) Switch on the cooker hood and choose
the required aspiration speed.
3) Select the required programming time
from 1 to 99 minutes by using the buttons
-
4) The display will show the remaining
programming time. The maximum speed
be changed automatically to the second
speed level after 7 minutes.
is on, the filters should be cleaned.
After cleaning the filters, simultaneously
-
whereupon the sign will be switched off.
Before carrying out any cleaning or
maintenance activities, ensure that the
extractor is disconnected from the mains.
To carry out cleaning and maintenance,
follow the Safety Instructions.
Fire risk exists in case that cleaning does not
take place according to the instructions.
Filter cleaning
To withdraw the filters from their locations
release the anchoring points. Clean the filter,
either by putting it in the dishwasher (see
notes) or leaving it standing in hot water to
simplify the removal of grease or, if wished,
by means of special sprays (protecting the
non-metallic parts). Once clean, leave it to
dry.
Notes: cleaning in the dishwasher with
aggressive detergents may blacken the
surface of metallic parts, without this
affecting its gas retaining properties.
N.B. The filter must be cleaned at least once
a month depending on how often the
extractor is used. It must be remembered
that grease is deposited in the extractor
when cooking, whether it is switched on or
not.
Cleaning of the extractor body
The use of warm (40ºC approx.) soapy water
is recommended. A cloth moistened in this
water is used for cleaning the extractor,
paying special attention to the grids.
Afterwards, dry it using a lint-free cloth.
Note:
Never use metallic scouring pads or
abrasive products that could damage
the surface.
Do not use scrapers with metallic
surfaces such as knives, scissors etc.

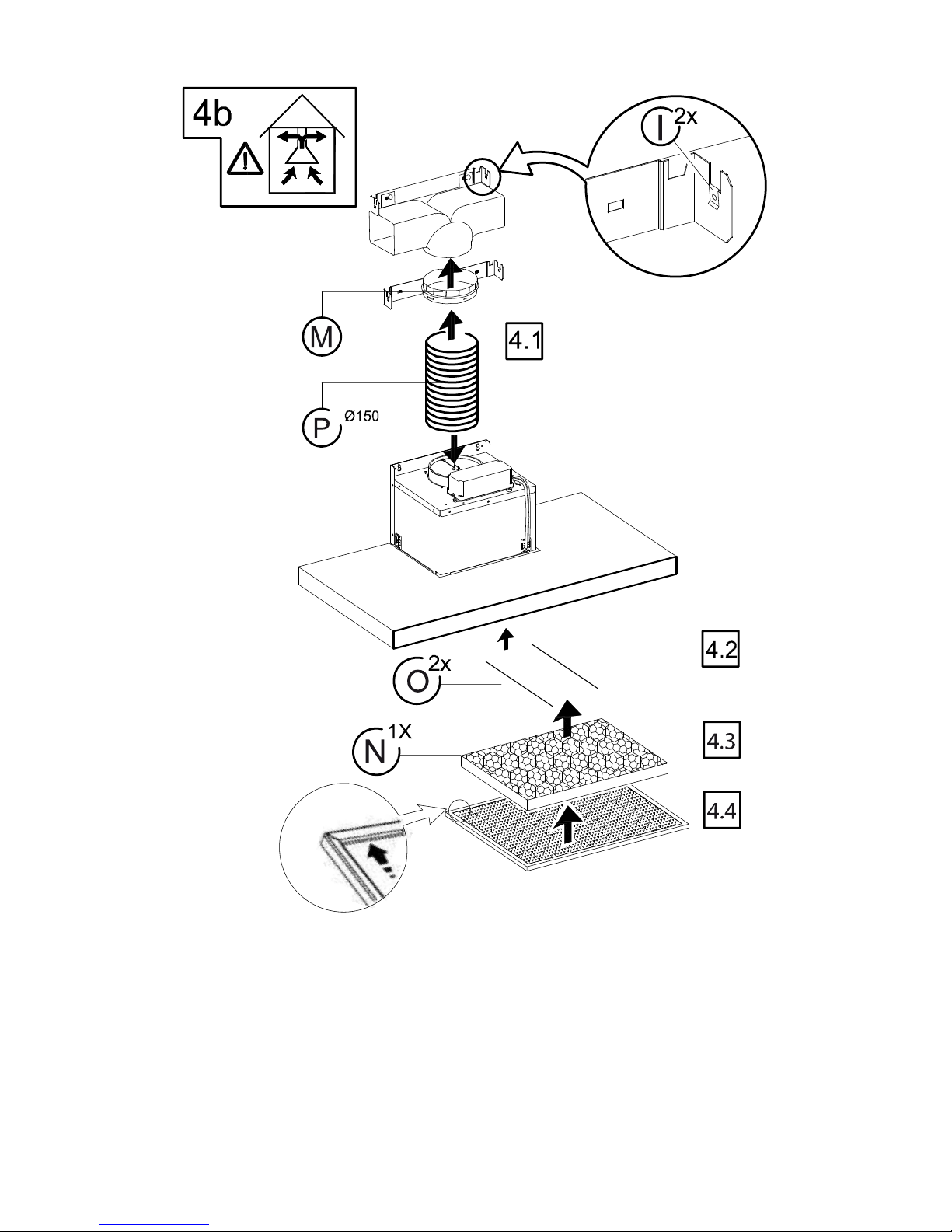

Activated charcoal filter
To install the charcoal filter, please
follow the instructions supplied with it.
The carbon filter lasts from three to six
months depending on the particular
conditions of use.
The activated carbon filter can neither
be washed nor regenerated. Once it is
exhausted, it must be changed.
To replace exhausted filters with new
ones, withdraw the old one in the
reverse order to that of installation.

12
Electrical characteristics:
REFER TO RATING PLATE
Before seeking technical assistance carry out the following checks first:
Defect
Possible cause
Solution
The extractor does not
work
The cable is not connected
Connect the mains cable
No current is reaching the
plug
Revise/repair the electricity circuit
The extractor does not
blow enough or
vibrates
Filter saturated with grease
Clean or substitute the filter
Outlet obstructed
Eliminate obstructions
Inadequate air conduit
Contact the installer and follow instructions of
this manual
The lamps do not light
Lamp broken
Contact the Customer Service
ILCOS D Code: DSL-7-S-700

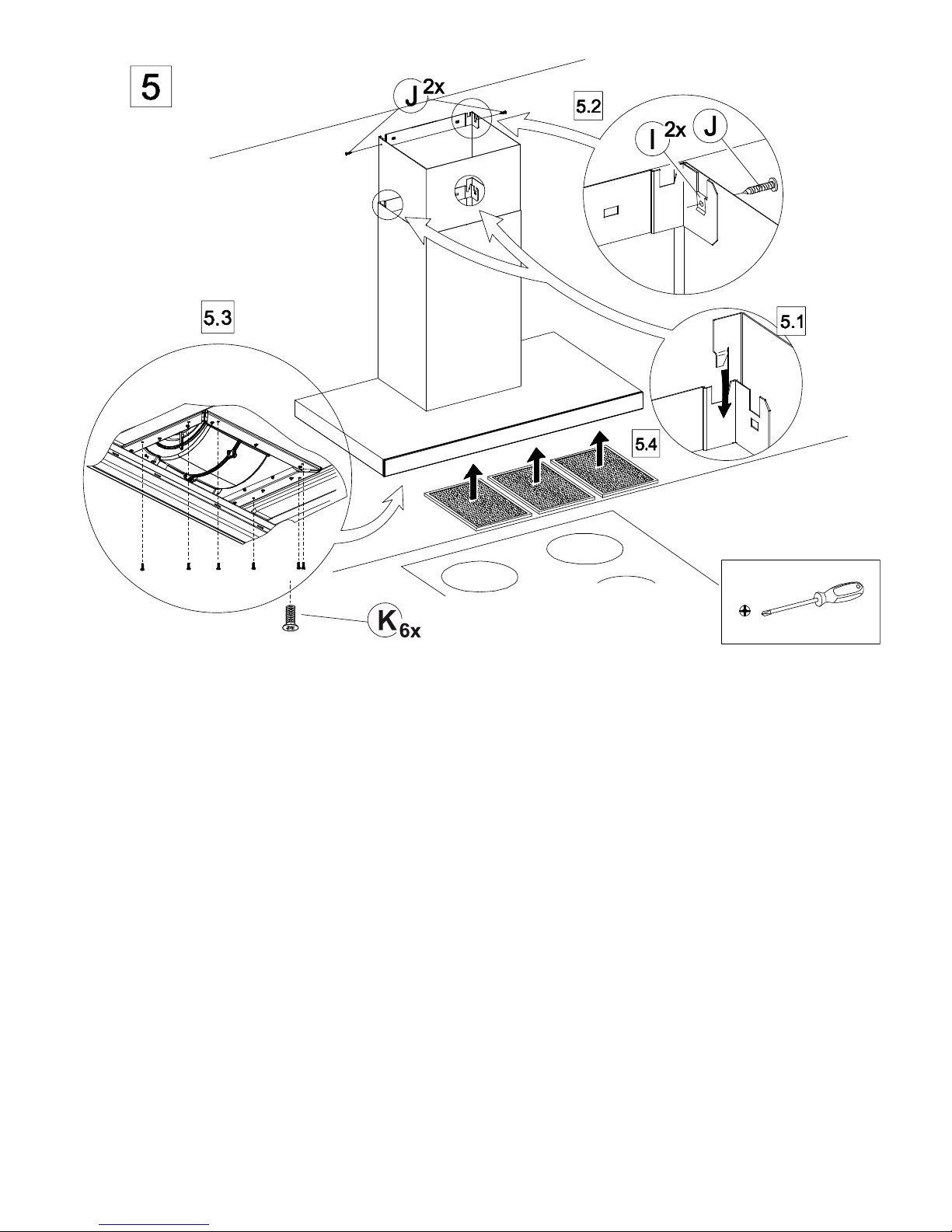

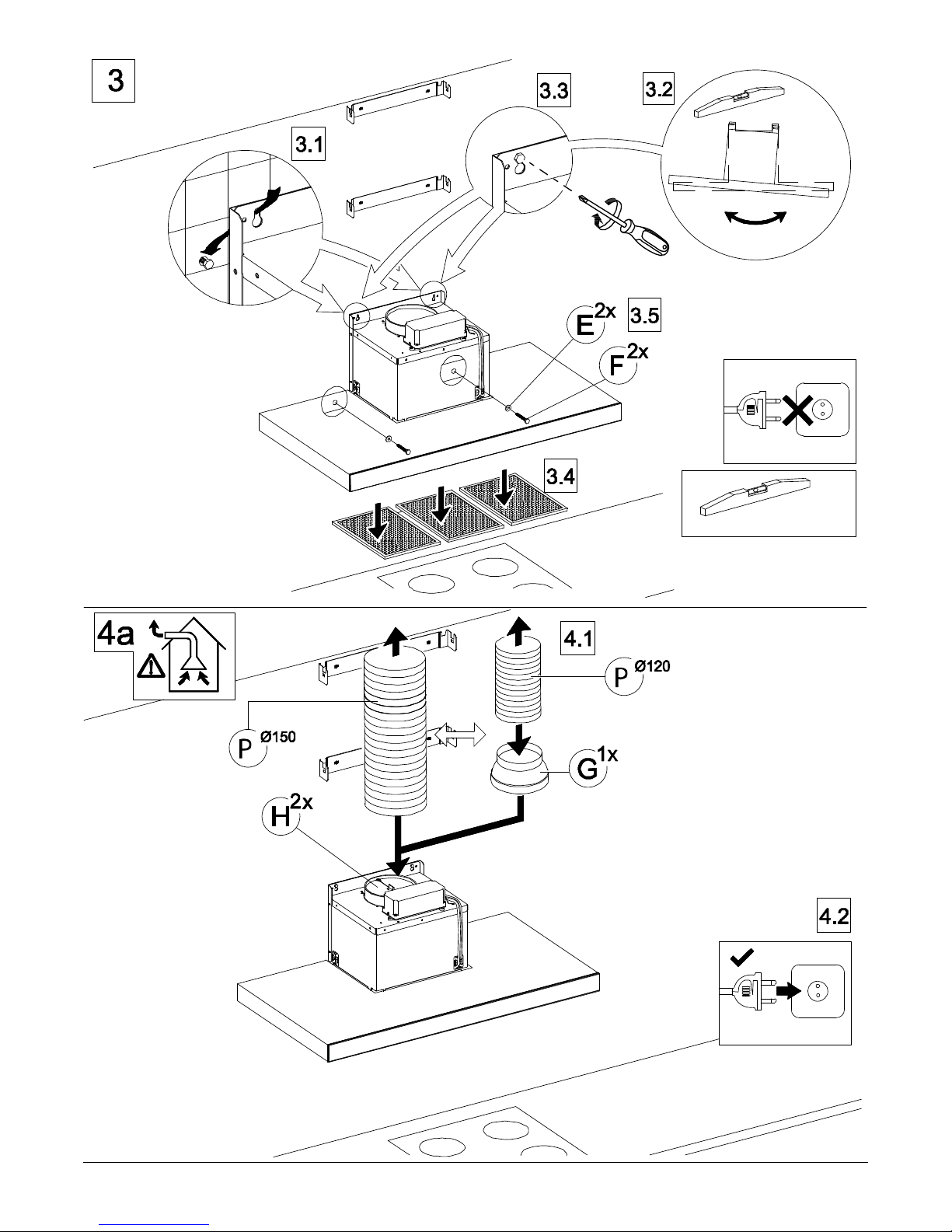

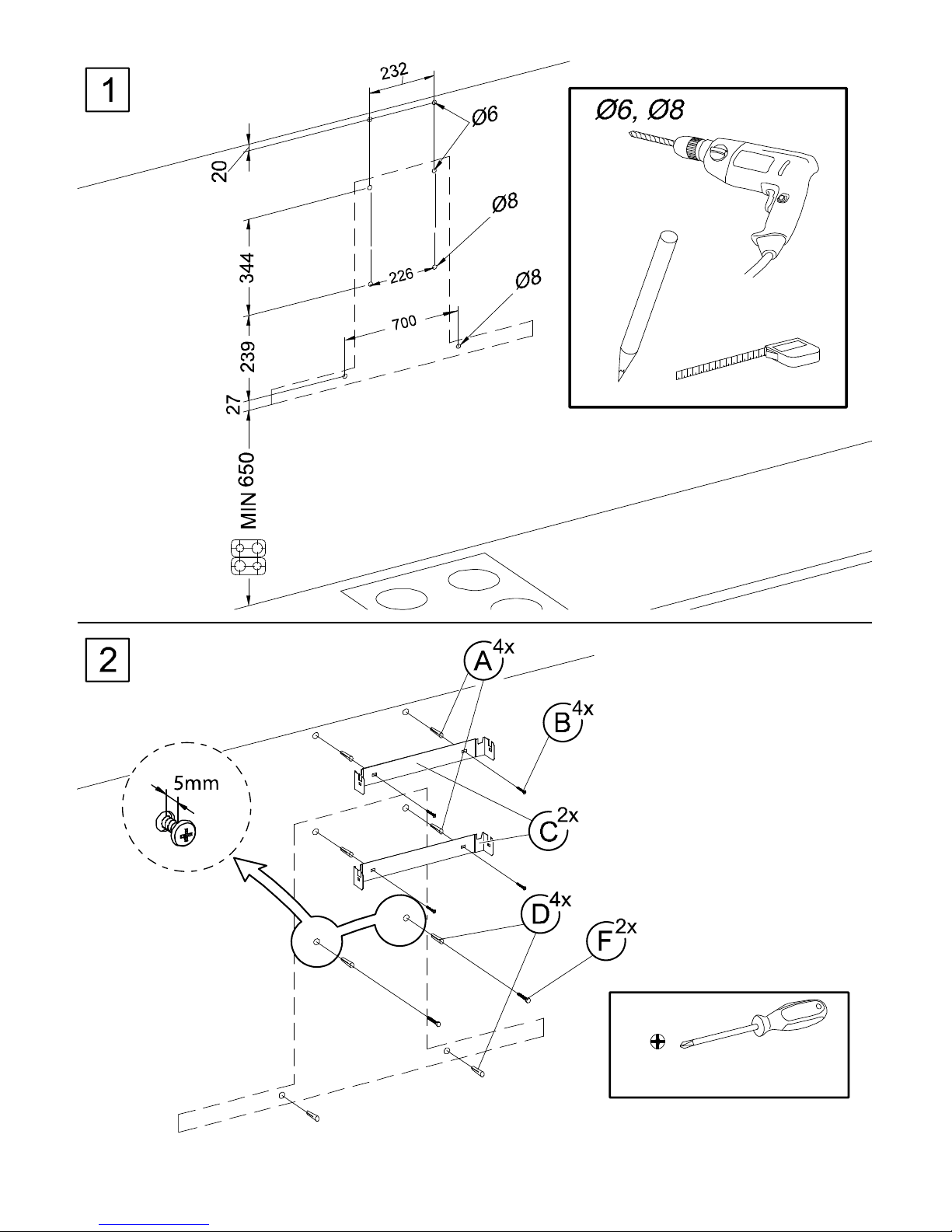

Height above gas hob: 75 mm minimum.
NEVER PLACE THE COOKER HOOD OVER
AN EYE-LEVEL GRILL.
This appliance must be connected by a
competent person, using fixed wiring via a
DOUBLE POLE SWITCHED FUSED SPUR
OUTLET.
This appliance is not intended for use by
young children or infirm persons without
supervision.
Young children should be supervised to
ensure that they do not play with the
appliance.
We recommend that the appliance is
connected by a qualified electrician, who is a
member of the N.I.C.E.I.C. and who will
comply with the I.E.E. and local regulations.
Should the color of the wires in the mains
lead for the appliance not correspond with
the colored markings identifying the terminal
in your spur box proceed as follows:
The wire which is colored blue must be
connected to the marked N (Neutral) or
colored Black.
The wire which is colored brown must be
connected to the marked L (Live) or colored
Red
Where available (see installation), the wire
which is colored yellow/green must be
connected to the marked or colored
Yellow/Green.
If the cooker hood is installed for use above
a gas appliance then the provision or
ventilation must be in accordance with the
Gas Safety (Installation & Use) Regulations

13
english
1984 and the relevant Building Regulations.
Detailed recommendations are contained in
the following British Standard Codes of
Practice BS6172, BS5440 and BS6891
Current Edition.
Disposal of the packaging
The packaging bears the Green Point
mark.
Dispose of all the packaging materials
such as cardboard, expanded polystyrene
and plastic wrapping in the appropriate
bins. In this way you can be sure that the
packaging materials will be re-used.
Disposal of equipment no longer used
According to European Directive
2012/19/EU on the management of waste
electrical and electronic equipment
(WEEE), home electrical appliances should
not be put into the normal systems for
disposal of solid urban waste.
Outdated appliances should be collected
separately to optimize component material
recovery and re-cycling rates and to
prevent potential harm to human health
and the environment. The symbol of a
rubbish container superimposed by a
diagonal cross should be put on all such
products to remind people of their
obligation to have such items collected
separately.
Consumers should contact their local
authorities or point of sale and request
information on the appropriate places to
leave their old home electrical appliances.
Before disposing of your appliance, render
it non-usable by pulling out the power
cable, cutting this and disposing of it.

K07-180177/01
1130300
Küppersbusch Hausgeräte GmbH
Postfach 10 01 32, D-45801 Gelsenkirchen,
Küppersbuschstraße 16, D-45883 Gelsenkirchen
Telefon: [phone], Telefax: [phone]
www.kueppersbusch.de
Teka Austria GmbH
Eitnergasse 13, A-1230 Wien
Telefon: [phone], Telefax: (01) 86680-50
www.kueppersbusch.at
