KWC AQUACONTACT AQCT0050 User manual

mounting-instruction_2030008228_V5.fm / 19.04.23
AQUACONTACT
AQCT0050
2030007876
DE Montage- und Betriebsanleitung Duschpaneel
EN Installation and operating instructions Shower panel
FR Notice de montage et de mise en service Panneau de douche
ES Instrucciones de montaje y servicio
IT Istruzioni per il montaggio e l'uso Pannello doccia
NL Montage- en bedrijfsinstructies Douchepaneel
PL Instrukcja montażu i obsługi Panel natryskowy
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Suihkupaneeli
RU Инструкция по монтажу ивводу в
эксплуатацию

mounting-instruction_2030008228_V5.fm
- 2 -

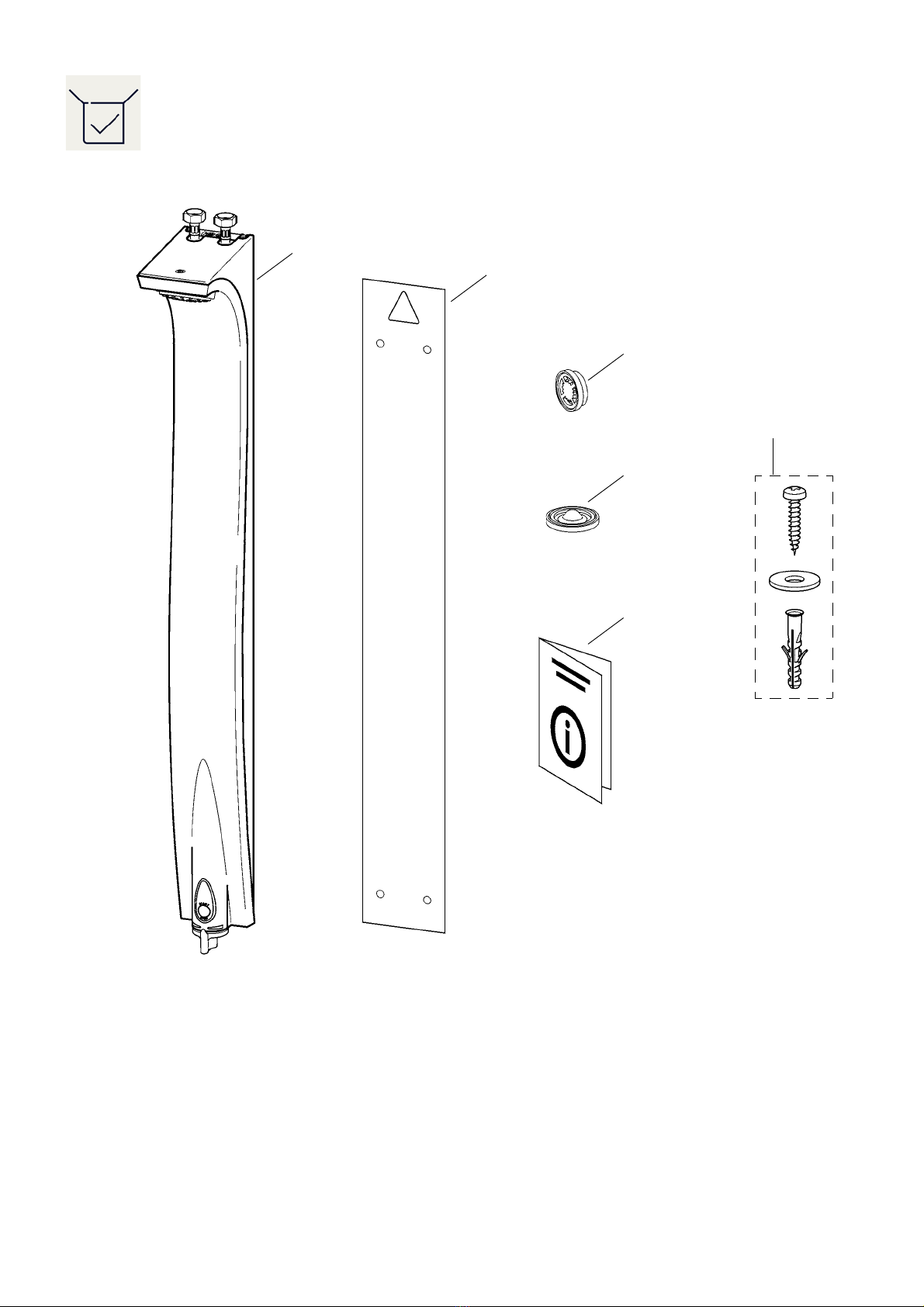

1× 1×
1×
2×
3×
4×

- 3 -
mounting-instruction_2030008228_V5.fm

mounting-instruction_2030008228_V5.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

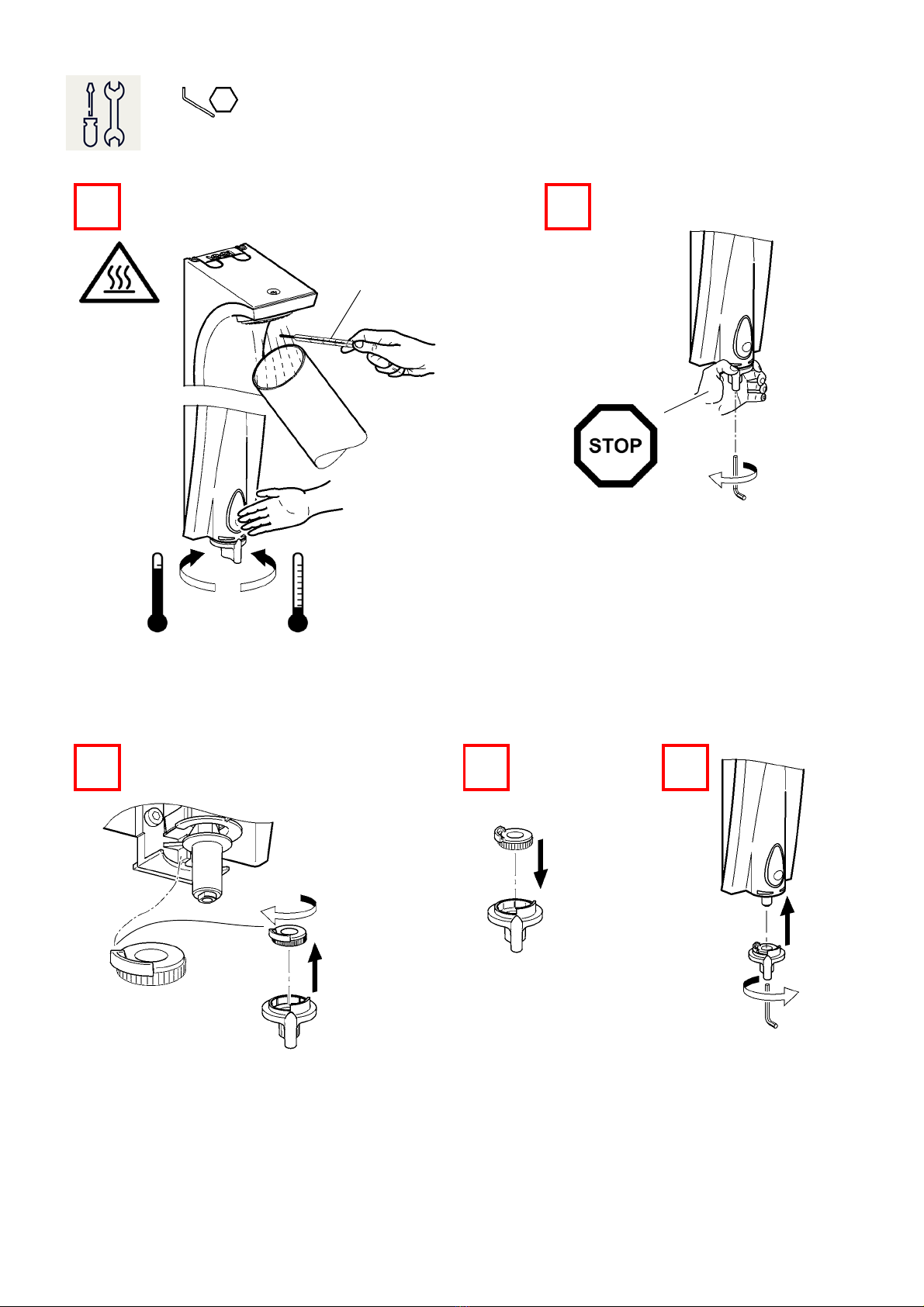

► Set the temperature stop after assembly
has been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1–5 bar ► Empfohlener Fließdruck 1–5 bar
► Calculation flow rate
► Berechnungsdurchfluss
- cold 9 l/min - kalt 9 l/min
- hot 9 l/min - warm 9 l/min
► Volumetric flow at a flow pressure of 3 bar: ► Volumenstrom bei 3 bar Fließdruck
- Fitting 12 l/min - Armatur 12 l/min
- Bypass 3 l/min - Bypass 3 l/min
► Supply voltage 6 V DC ► Anschlussspannung 6 V DC
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Power consumption 1,5 W ► Schutzart IP 67
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före
installation!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Ställ in temperaturstoppet efter
installationen.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
EN
DE
PL
SV

- 5 -
mounting-instruction_2030008228_V5.fm
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1–5 barów ► Rekommenderat hydrauliskt tryck 1–5 bar
► Obliczeniowa wielkość przepływu ► Nominellt flöde
- zimna 9 l/min - kallt 9 l/min
- ciepła 9 l/min - varmt 9 l/min
► Objętościowe natężenie przepływu ► Volymström
- armatura 12 l/min - armatur 12 l/min
- Bypass 3 l/min - Bypass 3 l/min
► Napięcie przyłączeniowe 6 V DC ► Anslutningsspänning 6 V DC
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony IP 67 ► Skyddsklass IP 67
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Po montáži nastavte teplotní limit.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée
1–5 bars
► Doporučený průtočný tlak 1–5 bar
► Výpočtový průtok
- studená 9 l/min
- teplá 9 l/min
►Průtok
- Armatura 12 l/min
- Obtok 3 l/min
► Přípojné napětí 6 V DC
► Příkon 1,5 W
► Krytí IP 67
► Débit théorique
- froid 9 l/min
- chaud 9 l/min
► Débit volumique
- robinetterie 12 l/min
- Bypass 3 l/min
► Tension de raccordement 6 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 67
FR
CS

mounting-instruction_2030008228_V5.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1–5 bares ► Suositeltava virtauspaine 1–5 bar
► Circulación de calculación ► Arvioitu läpivirtaus
- frío 9 l/min - kylmä 9 l/min
- caliente 9 l/min - lämmin 9 l/min
► Flujo volumétrico ► Tilavuusvirta
- grifería 12 l/min - Kalusteet 12 l/min
- Bypass 3 l/min - Sivuputki 3 l/min
► Tensión de conexión 6 V DC ► Verkkojännite 6 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 67 ► Suojaustapa IP 67
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► После произведенного монтажа
настроить температурный упор.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
ES
FI
IT
RU

- 7 -
mounting-instruction_2030008228_V5.fm
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1–5 bar
► Portata di progetto
- fredda 9 l/min
- calda 9 l/min
► Portata volumetrica
- rubinetteria 12 l/min
- Bypass 3 l/min
► Tensione di allacciamento 6 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 67
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1–5 бар
► Расчетный расход
- холодная 9 л/мин
- горячая 9 л/мин
► Oбъемный расход
- Арматура 12 л/мин
►- Байпас 3 л/мин
► Напряжение питающей сети 6 V DC
► Потребляемая мощность 1,5 W
► Вид защиты IP 67
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1–5 bar
► Berekeningsdebiet
- koud 9 l/min
- warm 9 l/min
► Volumestroom
- armatuur 12 l/min
- Bypass 3 l/min
► Aansluitspanning 6 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 67
NL

mounting-instruction_2030008228_V5.fm
- 8 -
1. Strahlbild
EN Shower jet NL Straalbeeld CS Tvar proudu
FR Schéma du jet PL Strumień wody FI Suihkukuvio
ES Imagen de proyección del
chorro
SV Sprutbild RU Структура струи
IT Schema del getto
IHClCl
A = 2200 mm
D = 22°
BC
9 l/min
9 л/мин
475 1000
12 l/min
12 л/мин
500 1100
D
A
BC

- 9 -
mounting-instruction_2030008228_V5.fm

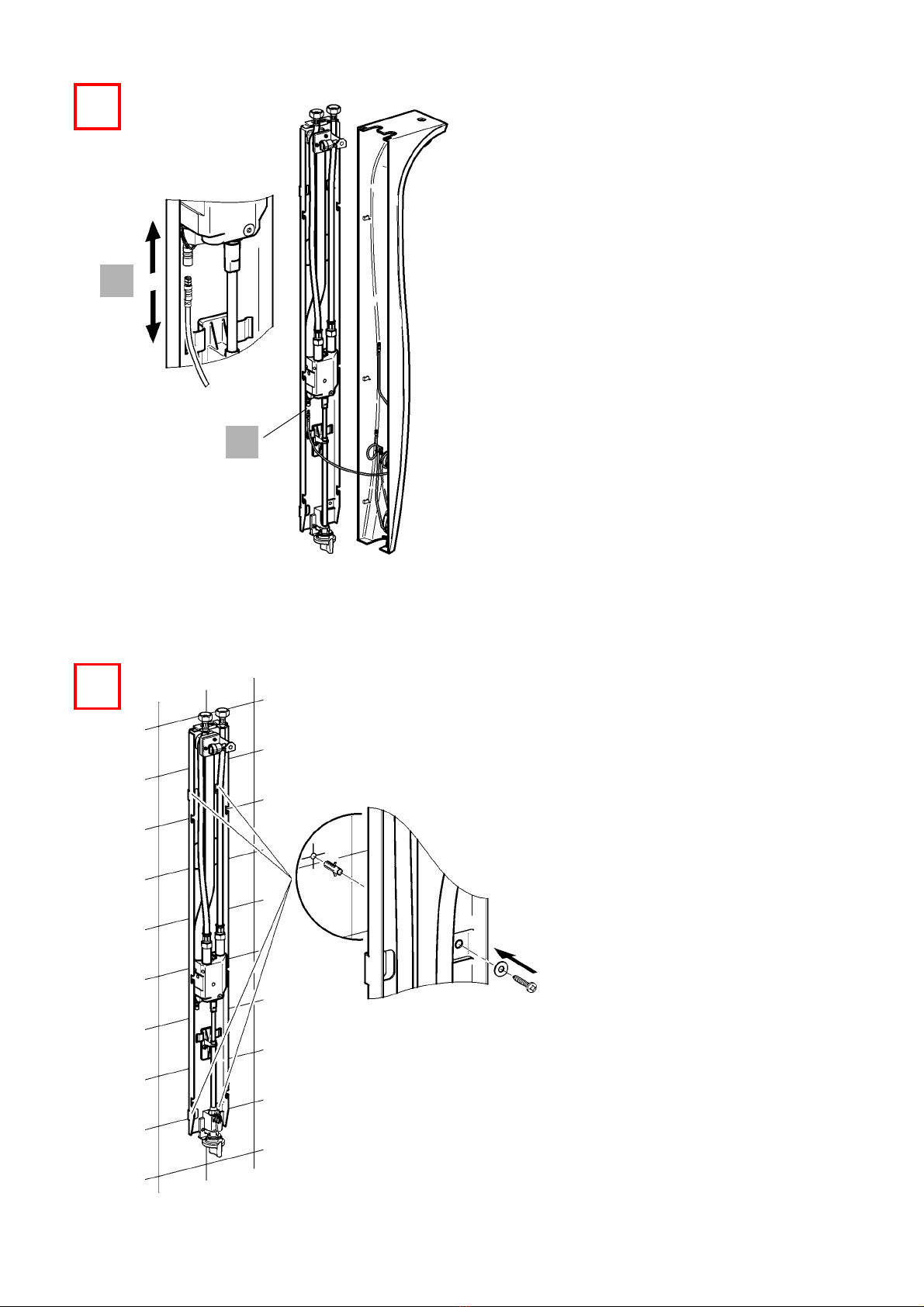

2. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
29 mm
1
1,97 m - 2,17 m
2,10 m
-
2,30 m
22.2
2.3
2.1
A
A

mounting-instruction_2030008228_V5.fm
- 10 -
3
B
B
4
