KWC AQUACONTACT AQCT0051 User manual

mounting-instruction_2030010910_V5.fm / 19.04.23
AQUACONTACT
AQCT0051
2030007942
DE Montage- und Betriebsanleitung Duschpaneel
EN Installation and operating instructions Shower panel
FR Notice de montage et de mise en service Panneau de douche
ES Instrucciones de montaje y servicio
IT Istruzioni per il montaggio e l'uso Pannello doccia
NL Montage- en bedrijfsinstructies Douchepaneel
PL Instrukcja montażu i obsługi Panel natryskowy
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje
RU Инструкция по монтажу ивводу в
эксплуатацию

mounting-instruction_2030010910_V5.fm
- 2 -

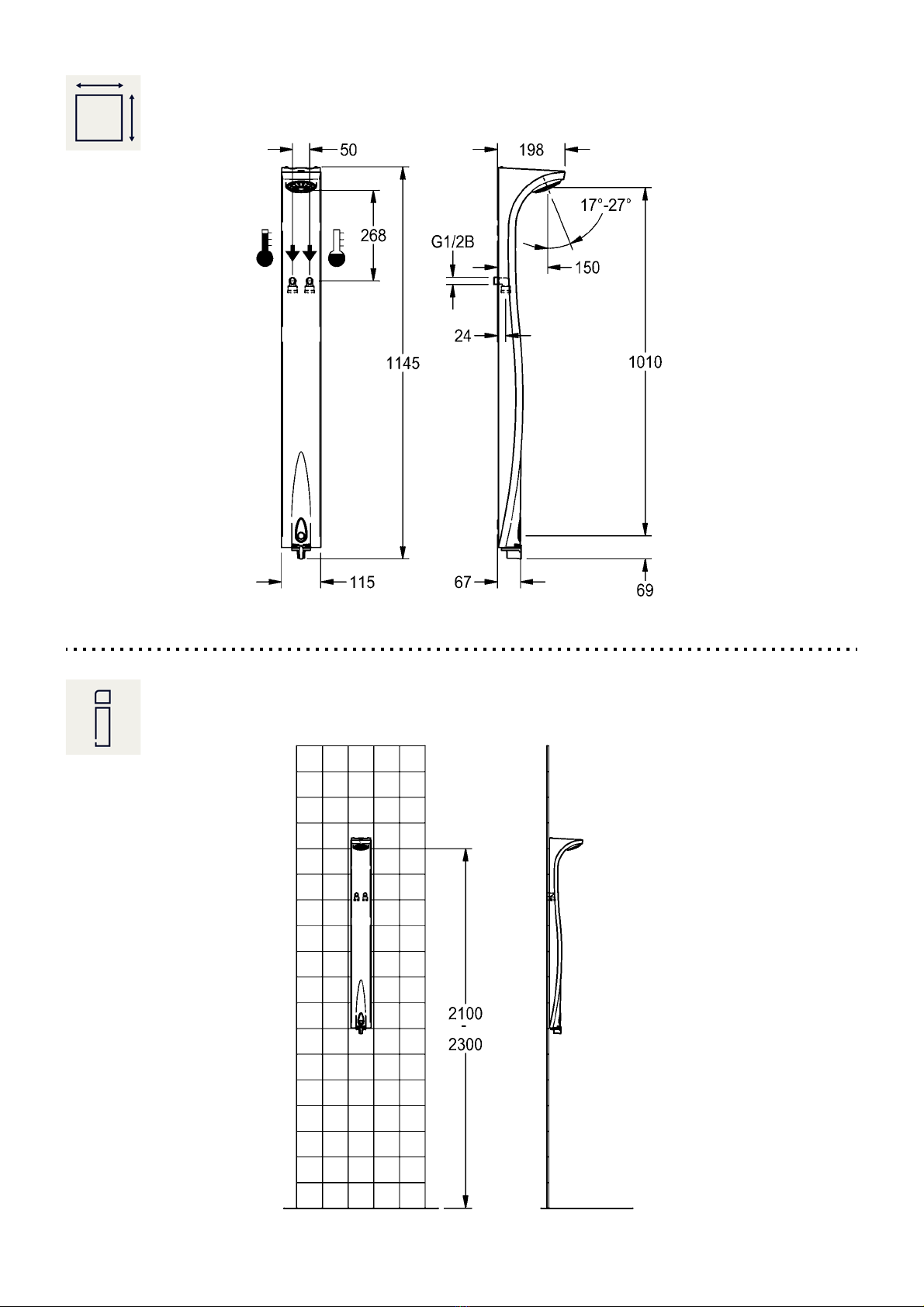

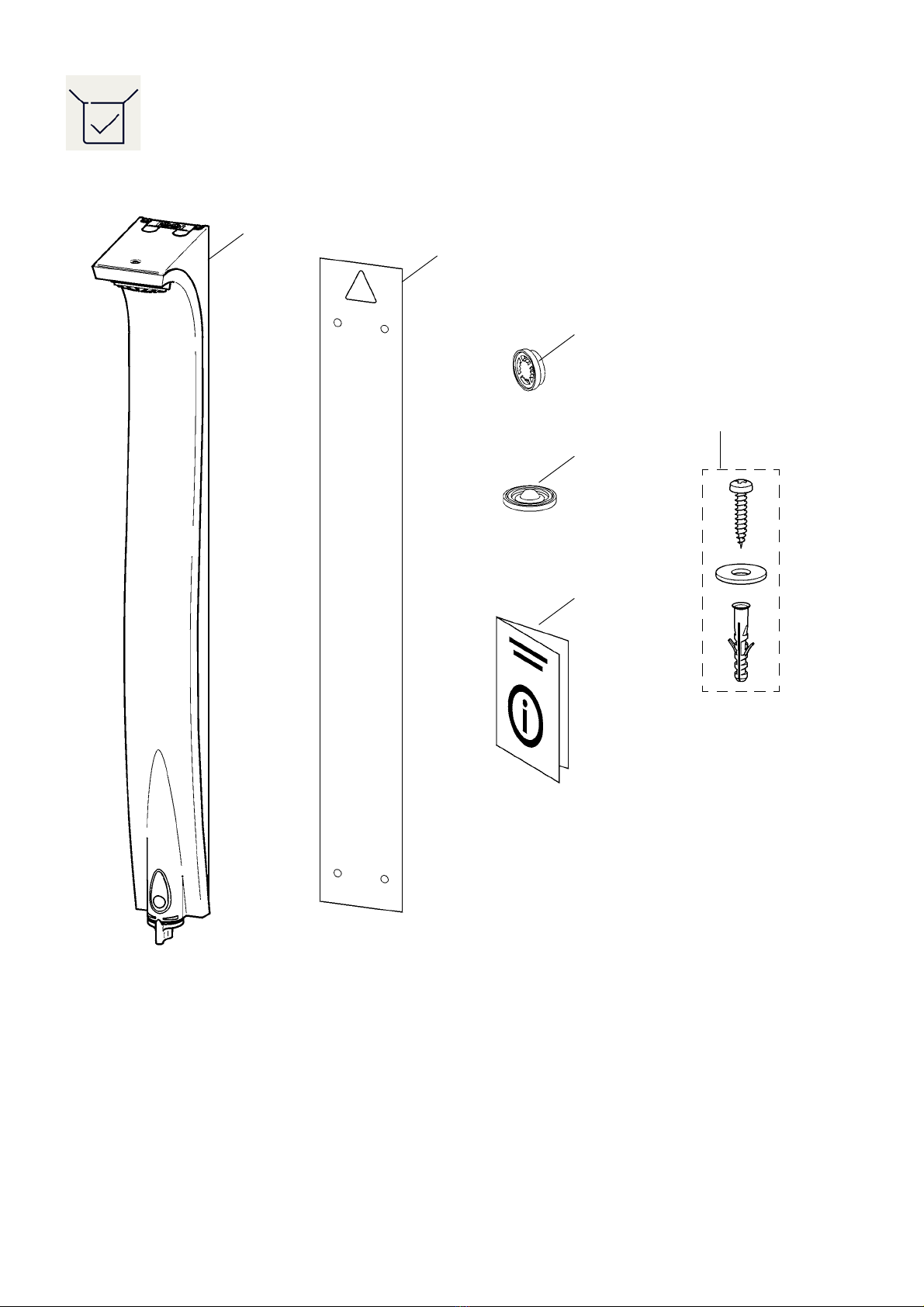

1× 1×
1×
2×
3×
4×

- 3 -
mounting-instruction_2030010910_V5.fm

mounting-instruction_2030010910_V5.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the scald protection after assembly has
been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1–5 bar ► Empfohlener Fließdruck 1–5 bar
► Volume flow 12 l/min ► Volumenstrom 12 l/min
► Calculation flow rate ► Berechnungsdurchfluss
- cold 9 l/min - kalt 9 l/min
- hot 9 l/min - warm 9 l/min
► Flow duration 30 s adjustable ► Fließzeit 30 s einstellbar
► Voltage supply with lithium battery CRP2
6V DC
► Spannungsversorgung
Lithium Batterie CRP2 6 V DC
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Type of protection IP 67 ► Schutzart IP 67
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före
installation!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem.
► Ställ in skållningsskyddet efter
installationen.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
EN
DE
PL
SV

- 5 -
mounting-instruction_2030010910_V5.fm
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1–5 barów ► Rekommenderat hydrauliskt tryck 1–5 bar
► Objętościowe natężenie
przepływu 12 l/min
► Volymström 12 l/min
► Nominellt flöde
- kallt 9 l/min
- varmt 9 l/min
► Flyttid 30 s inställbar
► Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
► Effektbehov 1,5 W
► Skyddsklass IP 67
► Obliczeniowa wielkość przepływu
- zimna 9 l/min
- ciepła 9 l/min
► Czas przepływu 30 s z możliwością
ustawienia
► Zasilanie elektryczne baterią litową CRP2
6 V DC
► Pobór mocy 1,5 W
► Rodzaj ochrony IP 67
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler le dispositif de protection contre les
brûlures après le montage.
► Po úspěšné montáži nastavte ochranu proti
opaření.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée
1–5 bars
► Doporučený průtočný tlak 1–5 bar
► Průtok 12 l/min
► Výpočtový průtok
- studená 9 l/min
- teplá 9 l/min
► Doba průtoku nastavitelná 30 s
► Napájení lithiovou baterií CRP2 6 V DC
► Příkon 1,5 W
► Krytí IP 67
► Débit volumique 12 l/min
► Débit théorique
- froid 9 l/min
- chaud 9 l/min
► Durée d'écoulement 30 s réglable
► Alimentation en tension avec pile au lithium
CRP2 6 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 67
FR
CS

mounting-instruction_2030010910_V5.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► Kun asennus on tehty, säädä
palovammasuoja.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1–5 bares ► Suositeltava virtauspaine 1–5 bar
► Flujo volumétrico 12 l/min ► Tilavuusvirta 12 l/min
► Circulación de calculación ► Arvioitu läpivirtaus
- frío 9 l/min - kylmä 9 l/min
- caliente 9 l/min - lämmin 9 l/min
► Tiempo de corriente 30 s ajustable ► Juoksuaika 30 s säädettävissä
► Alimentación de corriente con batería de
litio CRP2 6 V DC
► Jännitteensyöttö litiumparistolla
CRP2 6 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 67 ► Suojaustapa IP 67
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare la
protezione dalle scottature.
► После произведенного монтажа
настроить защиту от ожогов.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
ES
FI
IT
RU

- 7 -
mounting-instruction_2030010910_V5.fm
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1–5 bar
► Portata volumetrica 12 l/min
► Portata di progetto
- fredda 9 l/min
- calda 9 l/min
► Durata di flusso impostabile da 30 s
► Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 67
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1–5 бар
► Oбъемный расход 12 л/мин
► Расчетный расход
- холодная 9 л/мин
- горячая 9 л/мин
► Время протекания 30 сек. регулируемое
► Источник питания - литиевая батарея
CRP2 6Впостоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 67
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1–5 bar
► Volumestroom 12 l/min
► Berekeningsdebiet
- koud 9 l/min
- warm 9 l/min
► Aansluitspanning 230 V AC
► Veiligheidsgraad
►IP55
► Bedrijfsspanning 6 V DC
NL

mounting-instruction_2030010910_V5.fm
- 8 -

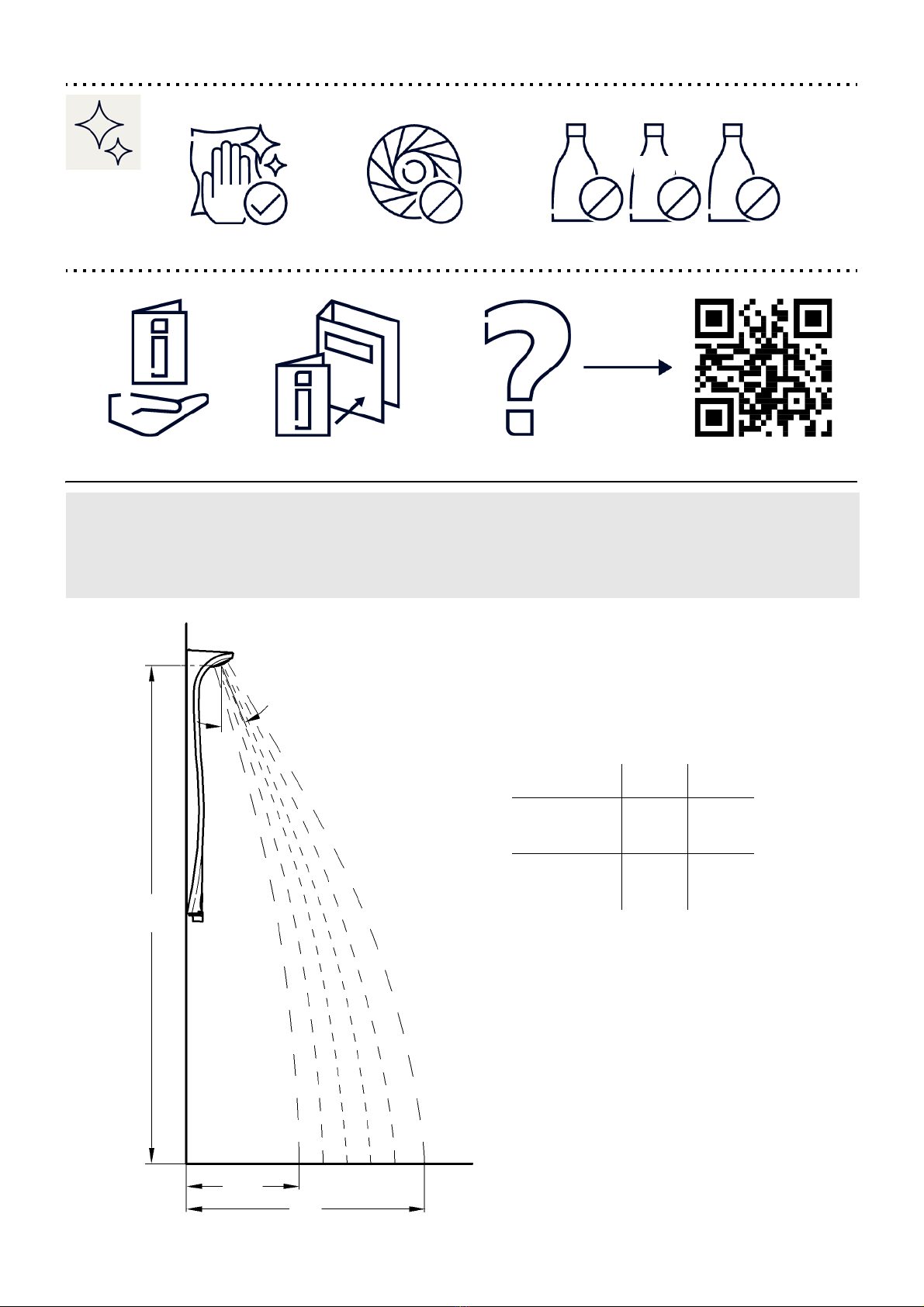

1. Strahlbild
EN Shower jet NL Straalbeeld CS Tvar proudu
FR Schéma du jet PL Strumień wody FI Suihkukuvio
ES Imagen de proyección del
chorro
SV Sprutbild RU Структура струи
IT Schema del getto
IHClCl
A = 2200 mm
D = 22°
BC
9 l/min
9 л/мин
475 1000
12 l/min
12 л/мин
500 1100
D
A
BC

- 9 -
mounting-instruction_2030010910_V5.fm

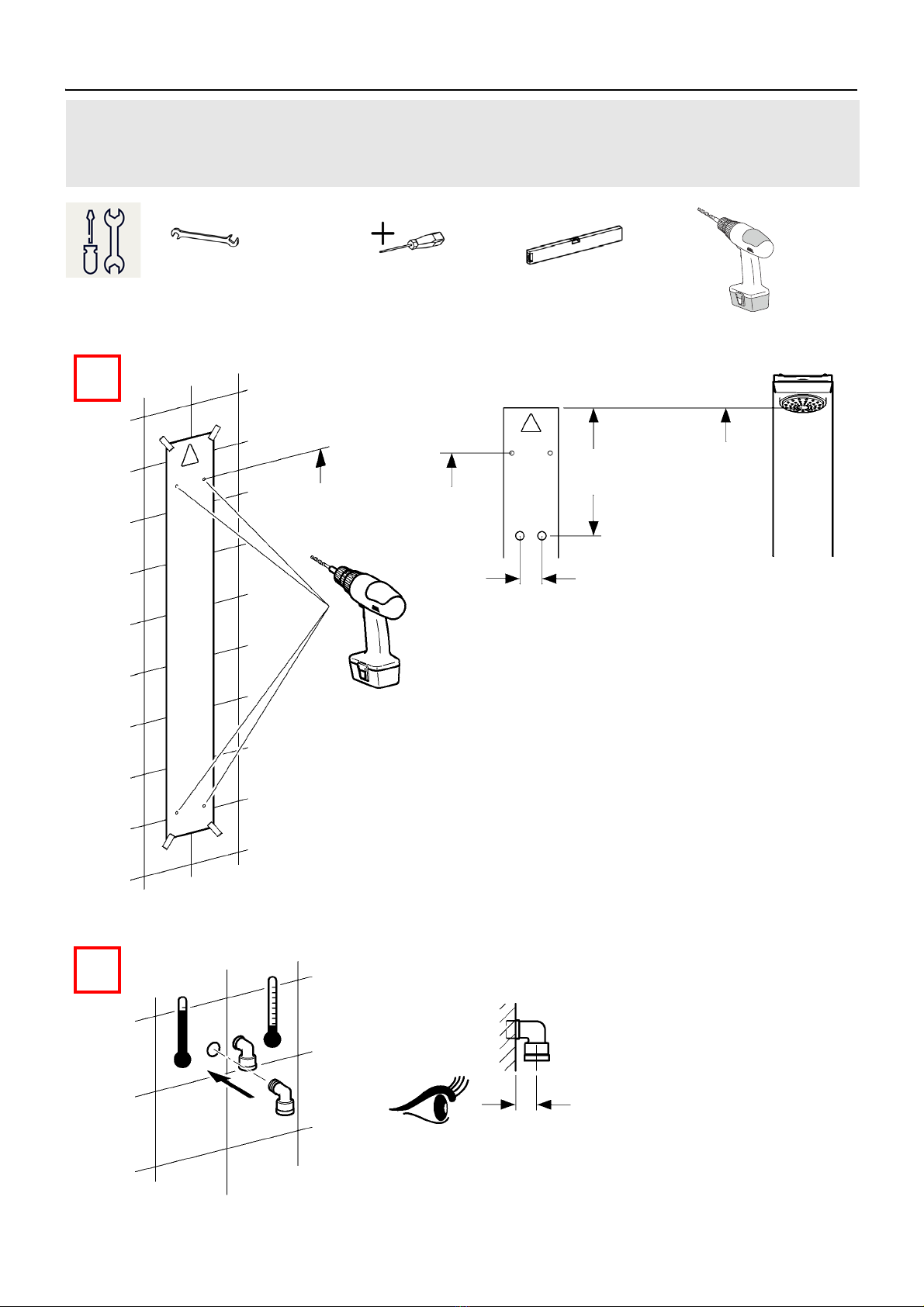

2. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
21 mm
24 mm
1
1,97 m - 2,17 m
2,10 m
-
2,30 m
268 mm
50 mm
2
24 mm

mounting-instruction_2030010910_V5.fm
- 10 -
43
3.2
3.3
3.1
A
B
B
5
C
C
C

- 11 -
mounting-instruction_2030010910_V5.fm
6
6.36.26.1
D
D

mounting-instruction_2030010910_V5.fm
- 12 -
7
6 V DC
27
350

- 13 -
mounting-instruction_2030010910_V5.fm

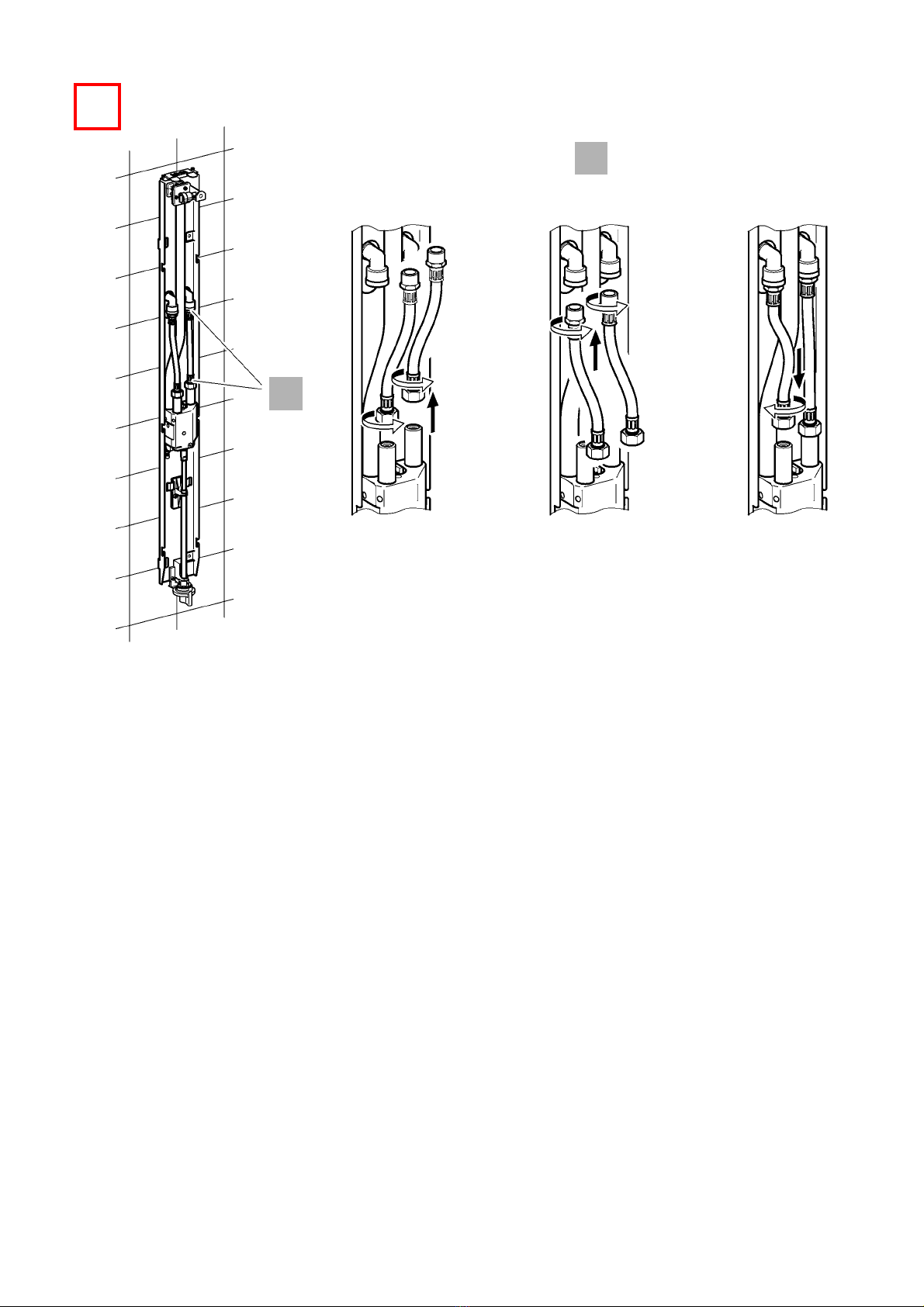

8
8.1
6 V DC
8.2
E
E

mounting-instruction_2030010910_V5.fm
- 14 -

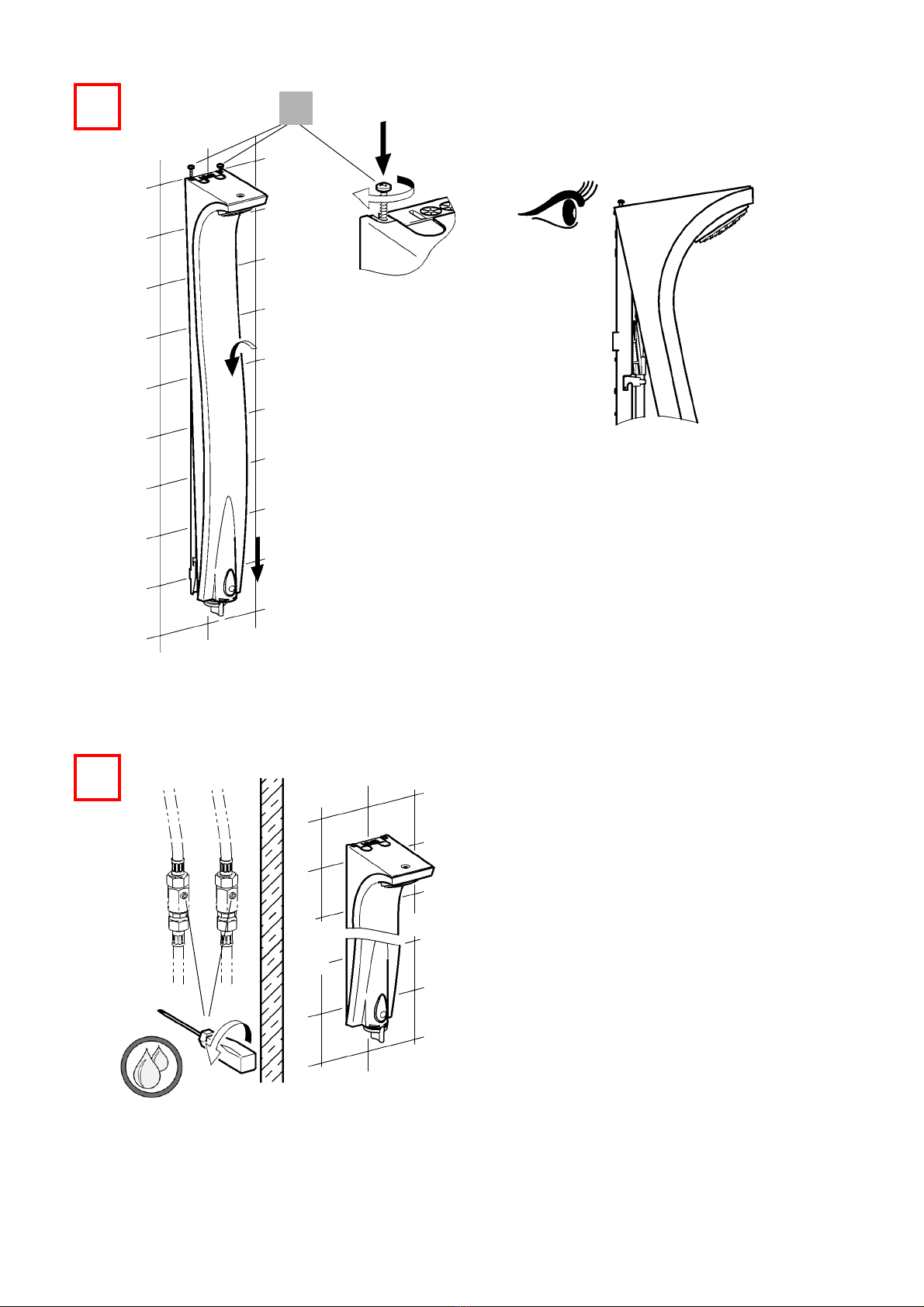

9
9.1
9.2
9.3
F
10

- 15 -
mounting-instruction_2030010910_V5.fm

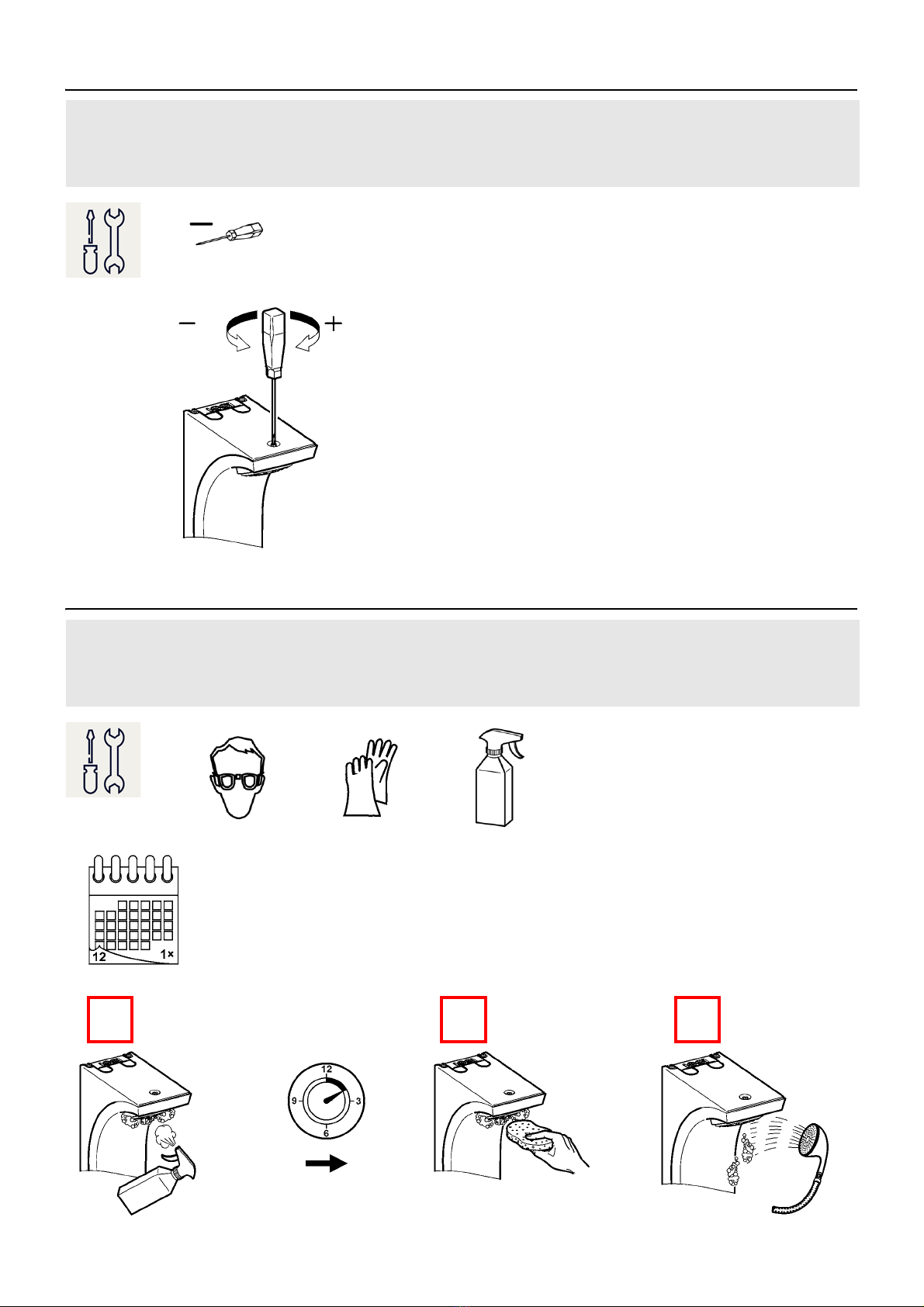

3. Funktion
4. Fließzeit einstellen
5. Reichweite einstellen
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu
FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen
ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия
IT Impostazione della portata

mounting-instruction_2030010910_V5.fm
- 16 -
6. Hygienespülung
EN Set the range NL Actieradius instellen CS Nastavení dosahu
FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma
ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений
IT Impostare la portata
EN DE
► Ensure open outlet.
► After 24h of non-use, water flows 10 s
► Freien Auslauf gewährleisten.
► Nach 24h Nichtbenutzung fließt 10 s
Wasser.
PL SV
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 10 s.
wypływa woda.
► Garantera fritt avlopp.
► Vatten flyter 10 s efter 24 timmars
användningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 10 s. après 24h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 10 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante 24
horas, fluye agua durante 10 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
10 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
10 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
10 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 10 s. water.
+

- 17 -
mounting-instruction_2030010910_V5.fm
7. Thermische Desinfektion
8. Reinigungsabschaltung einstellen
EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce
FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi
ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция
IT Disinfezione termica
EN Adjusting the cleaning
switch-off
NL Reinigingsuitschakeling
instellen
CS Nastavení vypnutí za účelem čištění
FR Régler l'arrêt du nettoyage PL Ustawianie funkcji wyłączenia
na czas czyszczenia
FI Puhdistuskatkaisun säätäminen
ES Ajuste de la desconexión de
limpieza
SV Ställa in rengörings
avstängning
RU Настройка отключения для очистки
IT Impostazione dello spegnimento per pulizia
+ +
+

mounting-instruction_2030010910_V5.fm
- 18 -

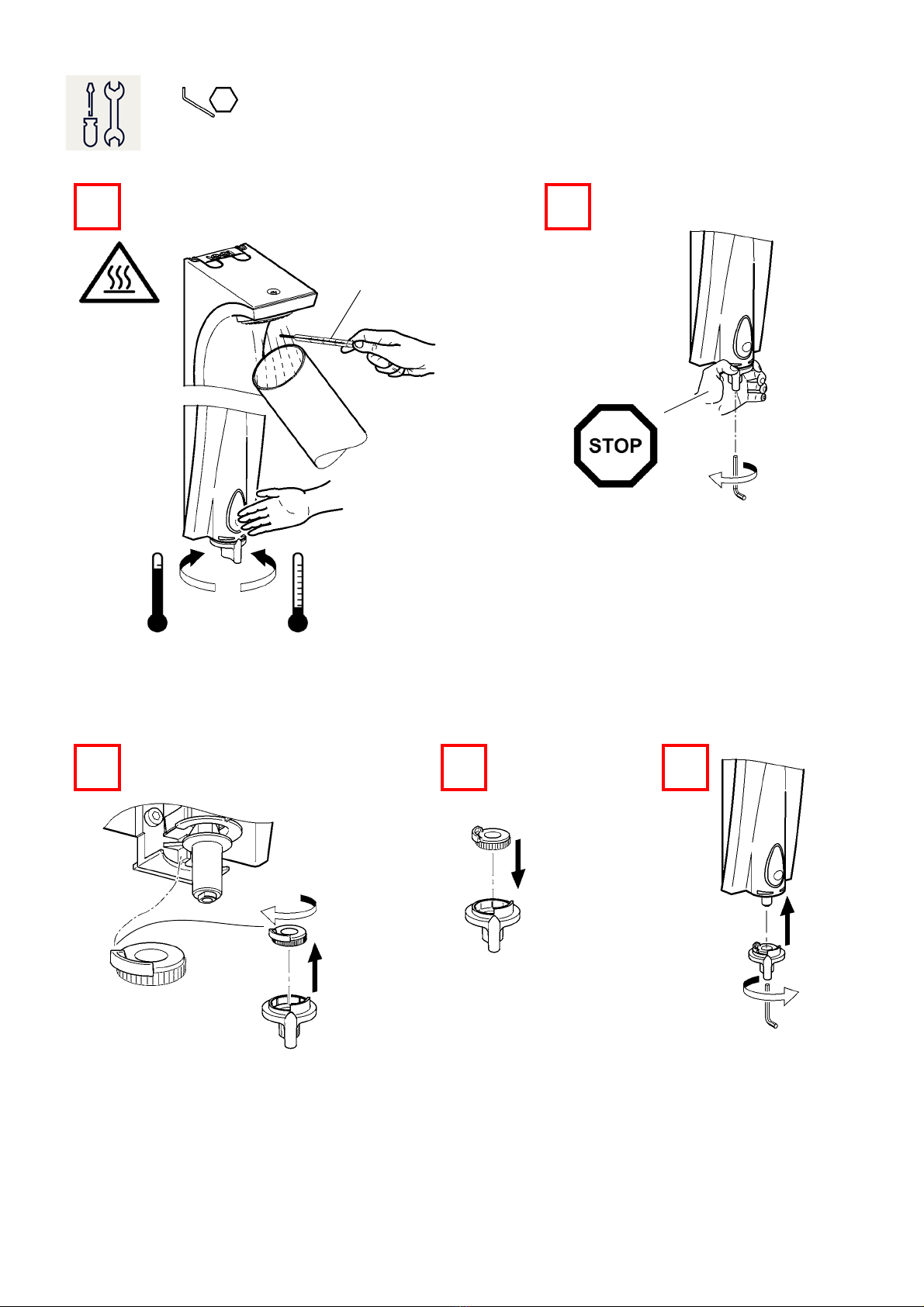

9. Verbrühungsschutz einstellen
EN Adjust scald protection NL Bescherming tegen
verbranding instellen
CS Nastavte ochranu proti opaření
FR Réglage du dispositif de
protection contre les
échaudures
PL Ustawianie zabezpieczenia
przed poparzeniem
FI Palovammasuojan asettaminen
ES Ajustar la protección contra
escaldaduras
SV Inställning av skållningsskydd RU Настройка защиты от ошпаривания
IT Impostare la protezione antiscottatura
EN DE
Warning Warnung
If the hot-water supply temperature is greater than
45 °C, set the scald-protector.
Failure to observe can cause bodily harm due to
scalding.
Wenn die Temperatur der Warmwasserversorgung
mehr als 45 °C beträgt, den Verbrühungsschutz
einstellen.
Nichtbeachtung kann Körperverletzung durch
Verbrühung bewirken.
PL SV
Ostrzeżenie Varning
Jeśli temperatura wody w instalacji doprowadzającej
przekracza 45 °C, należy ustawić zabezpieczenie
przed poparzeniem.
Nieprzestrzeganie tego zalecenia może prowadzić do
urazów ciała spowodowanych poparzeniem.
Skållningsskyddet ska ställas in om varmvattnet blir
varmare än 45 °C. Inställning av skållningsskydd.
Om detta inte efterföljs finns det risk för
skållningsskador.
FR CS
Avertissement Varování
Si la température de l'alimentationen eau chaude
dépasses 45 °C, il convient de régler le dispositif de
protection contre les échaudures.
Le non-respect est susceptible de provoquer des
blessures corporelles par échaudure.
Když teplota přiváděné teplé vody činí více než 45 °C,
nastavte ochranu proti opaření.
Nerespektování může vést k poranění opařením.
ES FI
Aviso Varoitus
Si la temperatura del suministro de agua caliente es
superior a 45°C, de ajusta la protección contra escal-
daduras.
La no observación puede tener como consecuencia
escaldaduras.
Kun lämminvesisyötön lämpötila on enemmän kuin
45 °C, aseta palovammasuoja.
Huomioon ottamatta jättäminen voi saada aikaan
vartalovamman palovammasta.
IT RU
Avvertenza Предупреждение
Se la temperatura dell’alimentazione acqua calda è
superiore a 45 °C, impostare la protezione
antiscottatura.
La non osservanza può causare ustioni.
Если температура в линии подачи горячей воды
больше 45 °C, настройте защиту от ошпаривания.
Вследствие несоблюдения данного указания
возможно нанесение вреда здоровью в результате
ошпаривания.
NL
Waarschuwing
Indien de temperatuur van de watervoorziening hoger
is dan 45 °C, de bescherming tegen verbranding
instellen. Veronachtzaming kan letsel door verbranden
veroorzaken.

- 19 -
mounting-instruction_2030010910_V5.fm
4mm
1 2
< 43°C
2.1
2.2
> 43°C
1.1
1.2
3 4 5
3.1
3.2

mounting-instruction_2030010910_V5.fm
- 20 -
10. Strahlwinkel einstellen
11. Wartung
EN Set shower angle NL Straalhoek instellen CS Nastavte úhel proudu
FR Régler l'angle du jet PL Ustawianie kąta strumienia FI Suihkutuskulman säätäminen
ES Ajustar ángulo de radiación SV Inställning av sprutvinkel RU Настройка угла струи
IT Impostare l‘angolo del getto
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
5°5°
5 - 10 min
1 2 3
