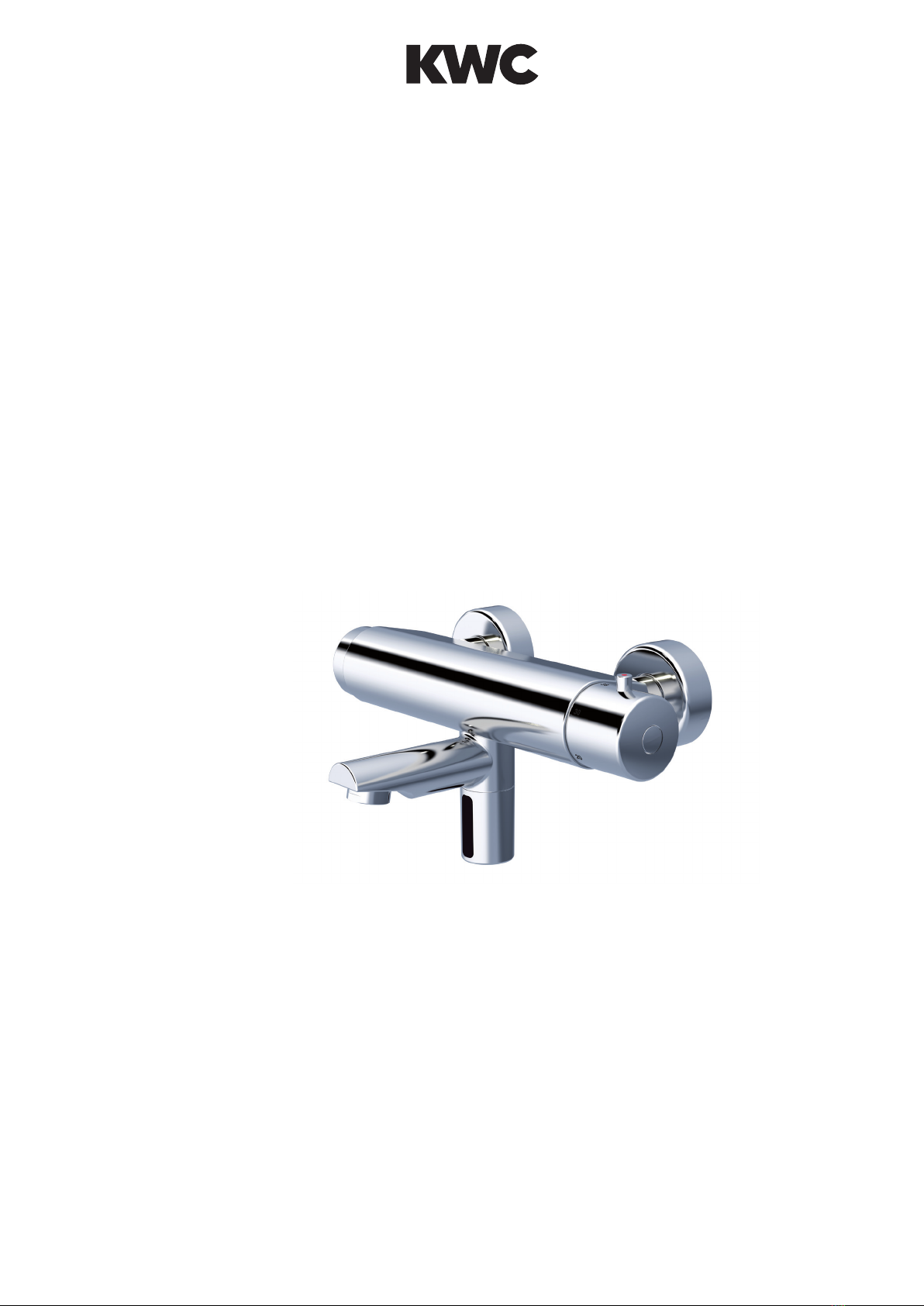

KWC 802406 User manual

802406
(01/2013)
Wandarmatur Aufputz
Exposed wall valve
Miscelatore a muro
Robinetterie murale
Montage/Bedienungsanleitung
Installation/User manual
Istruzioni di montaggio/per l’uso
Notice d‘installation/d‘utilisation
74.046.KC11
W35

2 74.046.KC11
153
min. 70
153
• Installation • Installation
• Installazione • Installation
• Richtlinien zur Installation • Installation guidelines
• Direttiva per I` Installazione • Directives d`installation
• Wasserleitungsdrücke von
Warmwasser und Kaltwas-
ser müssen gleich sein.
• Installation und Lagerung
nur in frostsicheren Räu-
men.
• The water pressure for
both the hot and cold wa-
ter pipes should be equal.
• Install and store in frost-
proof rooms only.
• Si prega di osser-
vare le norme esisten-
ti per l’installazione e
l’allacciamento all’impianto
idrico.
• Si consiglia l’ installazione
con pressioni dell’ acqua
calde e fredda equilibrate.
• Respecter les normes en
vigueur et les conditions
de raccordement au résau
d’eau local.
• L’eau chaude et l’eau
froide doivent avoir la
même pression.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren
wir eine Garantie von 2
Jahren.
• We will guarantee the
products for 2 years
from the date of acqui-
sition.
• Garantiamo il prodotto
per 2 anni dalla data di
aquisito.
• Nous accordons une
garantie de 2 ans sur
les produits à partir de
la date d’achat (ticket de
caisse).

2 74.046.KC11 74.046.KC11 3

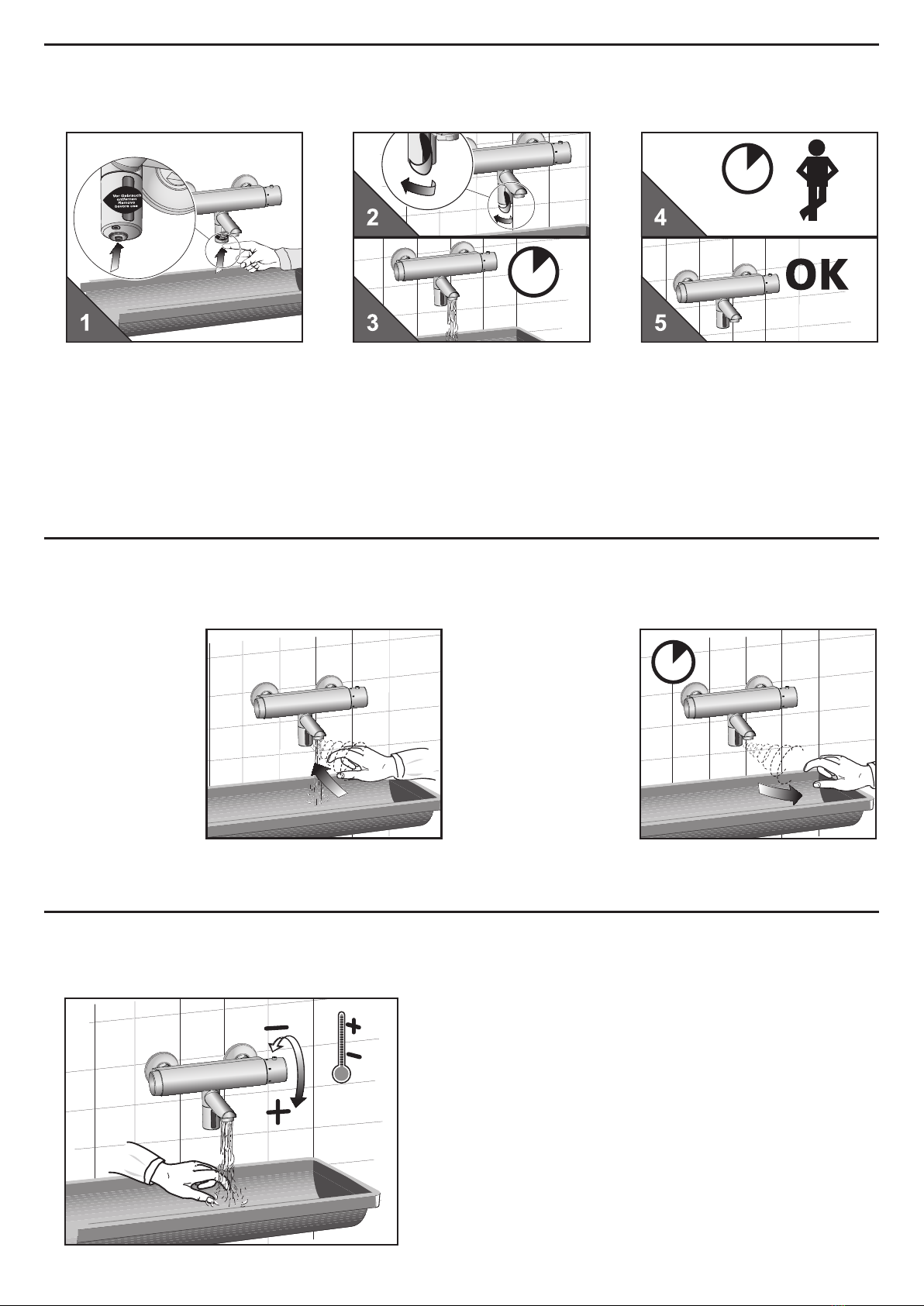

• Inbetriebnahme • Preparing for operation
• Messa in funzione • Mise en service
1x
1x Taste drücken...Aufkleber entfernen...
Press the key once...remove sticker...
Premere il tasto 1x... rimuovere adesivo...
Appuyez 1x sur la touche... retirez
l’autocollant...
...Wasser ießt ca. 4 sec....
...water ows for approx. 4 sec....
...l’acqua scorre per ca. 4 sec...
...l’eau coule env. 4 sec....
...10 sec. warten - betriebsbereit
...wait 10 sec. - ready for use
...attendere 10 sec. - pronto per il servizio
...attendez 10 sec. - opérationnel
10 sec.
• Funktionen • Functions
• Funzioni • Fonctions
• Wasser „Ein”
• Water ow „On”
• Flusso aperto
• Ecoulement ouvert
• Wasser „Aus”
• Water ow „Off”
• Flusso chiuso
• Ecoulement fermé
• Temperatureinstellung • Adjusting the temperature
• Impostazione della temperatura • Réglage de la température
auto
OFF
4 sec.

4 74.046.KC11

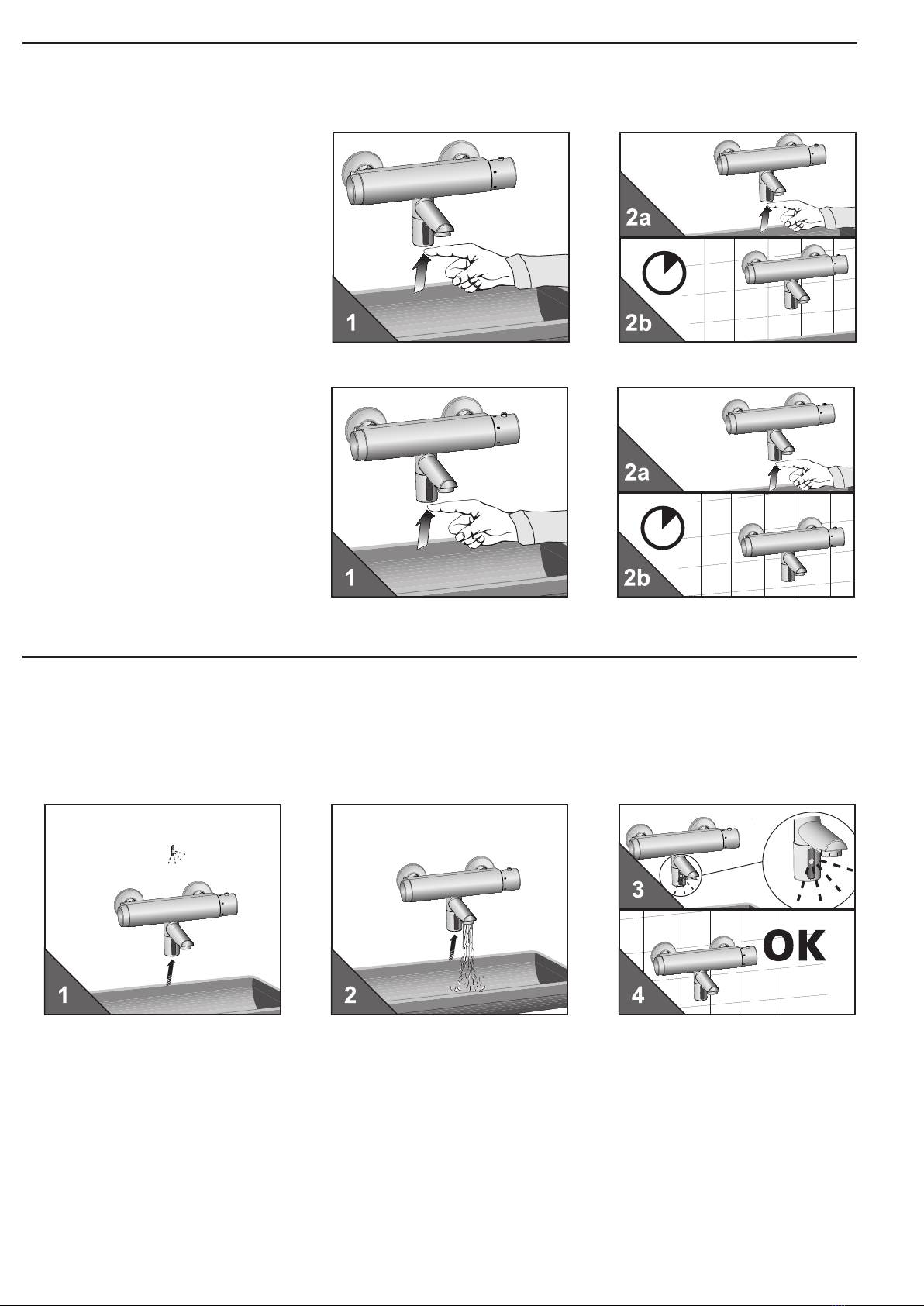

• Wassernachlaufzeit einstellen
• Changing Time of water ow
• Impostare il tempo di coda dell’acqua
• Réglage du post-écoulement de l’eau
Press
1x 6 sec.
1x
Press
1x 0 - 10 sec.
...erneut drücken, Wasser „EIN“, 0 sec. - 10 sec. gedrückt halten, loslassen
...press again. Hold down water „ON“ for 0 sec. - 10 sec. release.
...premere nuovamente, tenere premuto acqua „ON“ per 0 sec. - 10 sec., poi rilasciarlo
...appuyez à nouveau, „Ecoulement ouvert“, tenez la touche enfoncée 0 sec. - 10 sec., relâchez
• Taste 6 sec. drücken, loslassen...
• Press the key for approx. 6 sec. release...
• Premere il tasto per ca. 6 sec., poi
rilasciarlo...
• Appuyez pendant env. 6 sec. sur la
touche, relâchez...
1x
• iqua-Klick (Komfort-Taste) • iqua-Klick (Comfort-Key)
• iqua-Klick (Comfort-tasto) • iqua-Klick (Touche-Confort)
1x
1x 2 sec.
• Dauer Ein
• Continous On
• Continou On
• Ecoulement continu
auto
OFF
1x
2x
• „Kurz Aus”
• „Intermittent Off”
• Possibilità di interruzione del funzionamento
• Interruption brève
auto
OFF
OFF
OFF

4 74.046.KC11 74.046.KC11 5
1x 2 sec. + ...
...erneut drücken und gedrückt halten ...
...press again and hold down...
...premere nuovamente e tenere premuto...
...appuyez à nouveau et tenez la touche
enfoncée ...
...nach gewünschter Laufzeit loslassen.
...release after the required ow duration.
...rilasciare dopo il tempo di scorrimento
desiderato.
...relâchez après la durée souhaitée.
• Taste 2 sec. drücken, loslassen...
• Press the key for 2 sec. Release...
• Premere il tasto per 2 sec., poi rilasciarlo...
• Appuyez pendant 2 sec. sur la touche,
relâchez...
...1x 5 sec. + ... ...1x = 0,5 min.
...2x = 1,0 min.
...3x = 1,5 min.
... ... ...
...38x = 19,0 min.
...39x = 19,5 min.
...40x = 20,0 min.
• 12/24 Stunden Hygienespülung • 12/24 hours automatic ush
• Scarico forzato ogni 12/24 ore • Rinçage forcé 12/24 heures
Press
h
• deaktivieren • deactivate • disattivare • désactiver
1x -----
• aktivieren • activate • attivare • activer
2x 12 h
3x 24 h
• 1x 24 sec. Taste drücken bis...
• Press key 1x 24 sec. until...
• Premere il tasto brevemente 1x 24 sec.
nché...
• Appuyez pendant env. 1x 24 sec. sur la
touche jusqu’à ce que...
...LED 1 - 3x blinkt - Taste loslassen...
...LED ashes 1 - 3x - release...
...il LED non lampeggia 1 - 3x -
rilasciare...
...la LED clignote 1 - 3x - relâchez...
...betriebsbereit
...ready for use
...pronto per il servizio
...opérationnel
• Wasserlaufzeit: „Dauer-Ein“ und „12/24 Stunden Hygienespülung“
• Water ow duration: „Continous On“ and „12/24 hours automatic ush“
• Durata acqua: „Continuo On“ e „Scarico forzato ogni 12/24 ore“
• Période de l’eau: „Ecoulement Continu“ e „Rinçage forcé 12/24 heures“
1x 24 sec +
• Wasserlaufzeit: „12/24 Stunden Hygienespülung“ entspricht „Dauer-Ein“
• Water ow duration: „12/24 hours automatic ush“ equates to „Continous On“
• Durata acqua: „Scarico forzato ogni 12/24 ore“ equivale a „Continuo On“
• Période de l’eau: „Rinçage forcé 12/24 heures“ équivaut à „Ecoulement Continu“
• Wasserlaufzeit: „12/24 Stunden Hygienespülung“ entspricht „Dauer-Ein“
• Water ow duration: „12/24 hours automatic ush“ equates to „Continous On“
• Durata acqua: „Scarico forzato ogni 12/24 ore“ equivale a „Continuo On“
• Période de l’eau: „Rinçage forcé 12/24 heures“ équivaut à „Ecoulement Continu“

6 74.046.KC11

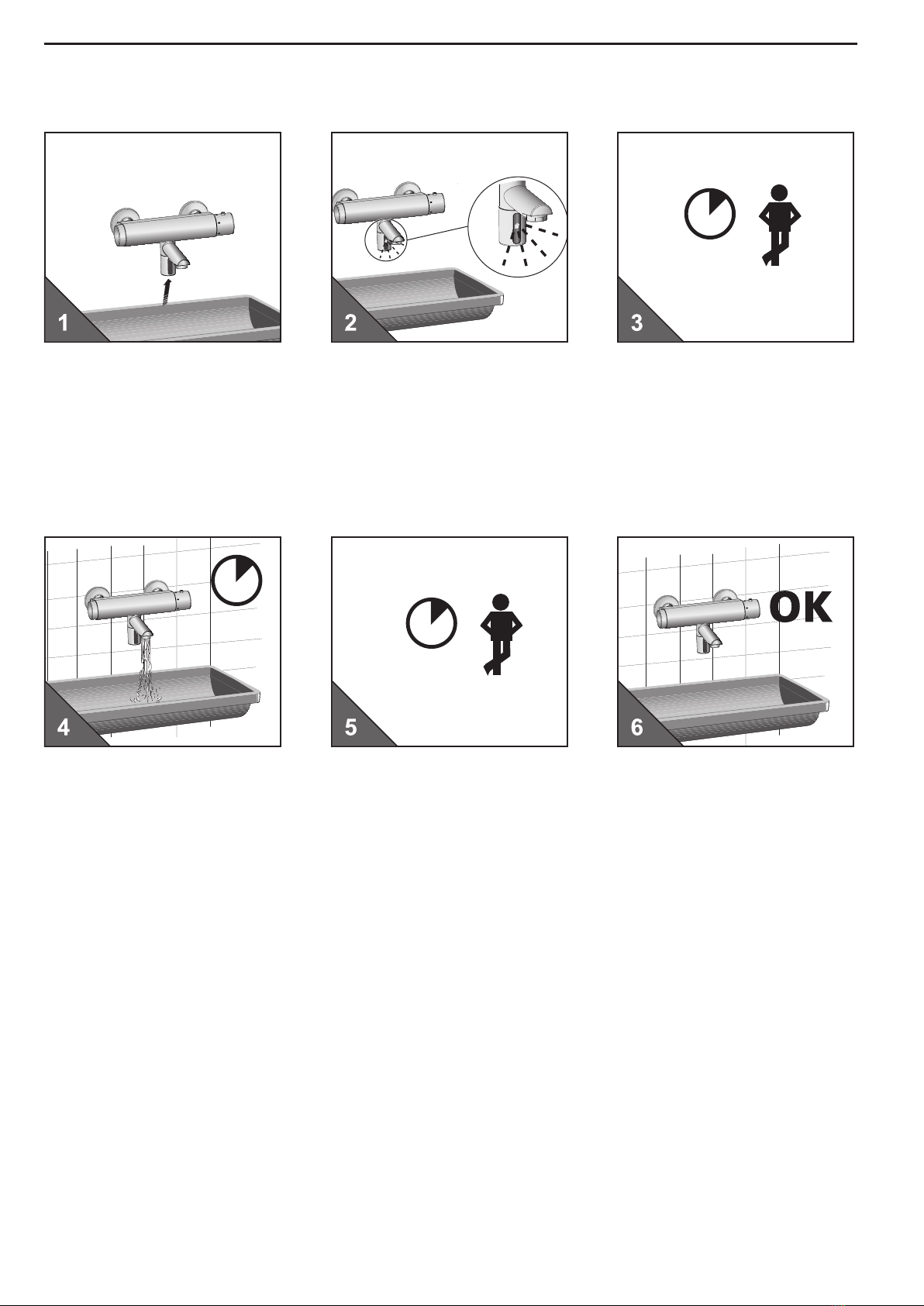

• Automatische Sensoreinmessung • Automatic sensor adjustment
• Misurazione automatic • Réglage automatique de la cellule
Press
2x +
1x 5 sec.
4x
5 sec.
• 2x kurz und 1x 5 sec. Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec. until...
• Premere il tasto brevemente 2x e
1x per 5 sec. nché...
• Appuyez 2x brièvement et x1
pendant 5 sec. sur la touche jusqu’à ce
que...
...LED 4x blinkt - Taste loslassen...
...LED ashes 4x. Release...
...il LED lampeggia 4x - rilasciare...
...la DEL clignote 4x - relâchez...
...15 sec. warten...
...wait 15 sec.
...aspettare 15 sec.
...attendre 15 sec.
10 sec.
...Wasser ießt ca. 4 sec....
...Water ows for approx. 4 sec....
...L’acqua scorre per ca. 4 sec...
...L’eau coule env. 4 sec....
...10 sec. warten...
...wait 10 sec....
...attendere 10 sec....
...attendez 10 sec....
...betriebsbereit
...ready for use
...pronto per il servizio
...opérationnel
4 sec.

6 74.046.KC11 74.046.KC11 7
5 sec.

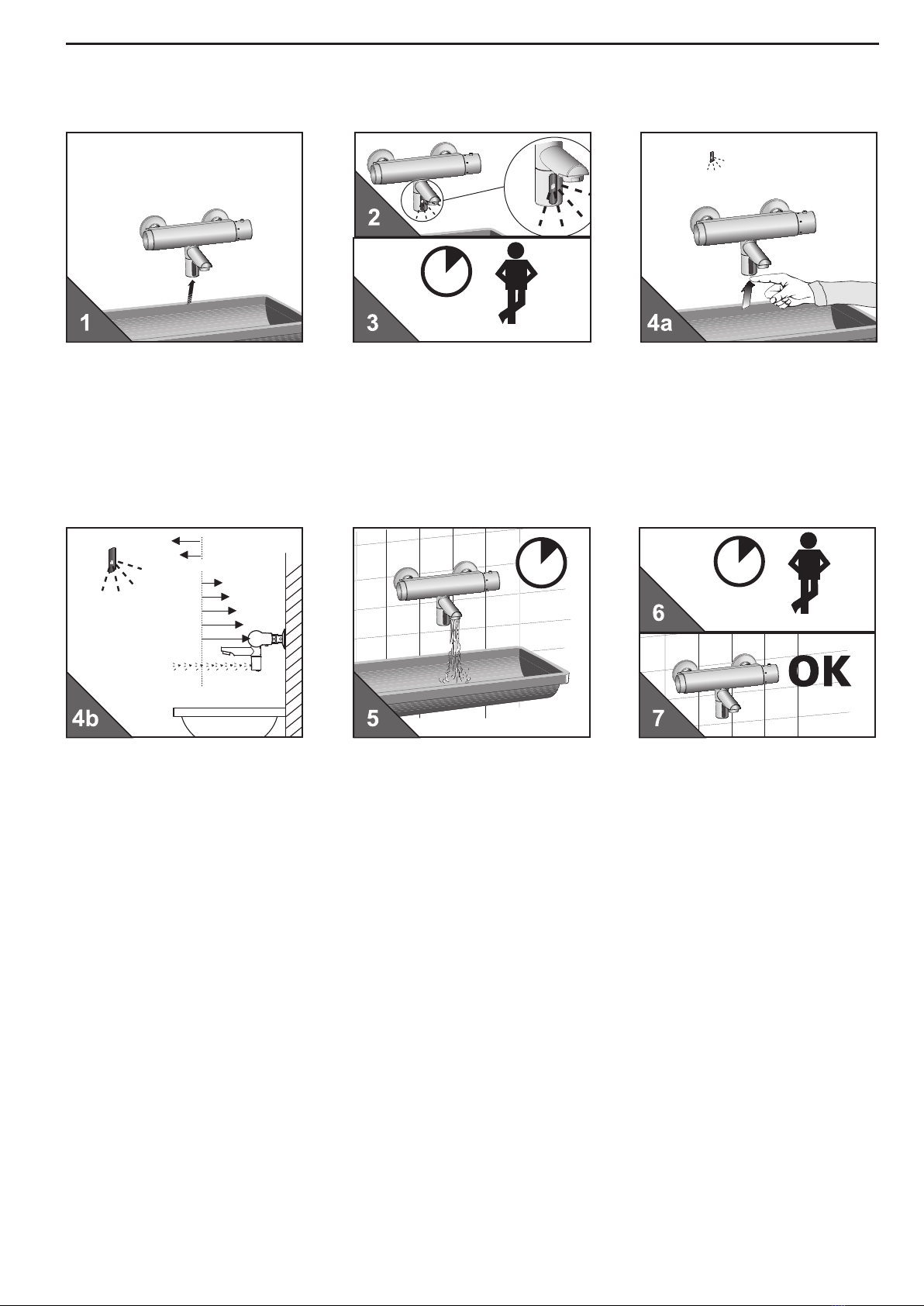

• Einstellung der Sensorreichweite • Setting the sensor range
• Impostazione della portata del sensore • Réglage de la portée du détecteur
4x
3x
1x
2x
5x
6x = default
7x
8x
1x ( 1x, 2x,...,8x)
LED blinkt: 1x = min.... 8x = max., loslassen
LED ashes: 1x = min.... 8x = max., release
LED lampeggia: 1x = min.... 8x = max.,
rilasciare
LED clignote: 1x = min.... 8x = max.,
relâchez
4x
...Wasser ießt ca. 4 sec....
...water ows for approx. 4 sec....
...l’acqua scorre per ca. 4 sec...
...l’eau coule env. 4 sec....
...10 sec. warten - betriebsbereit
...wait 10 sec., ready for use
...attendere 10 sec. - pronto per il servizio
...attendez 10 sec. - opérationnel
10 sec.
...Taste drücken bis LED blinkt...
...hold down the key until the LED ashes...
...premere il tasto nché il LED lampeg-
gia...
...appuyez sur la touche jusqu’à ce que la
LED clignote...
...LED 4x blinkt - Taste gedrückt halten...
...LED ashes 4x - hold pressed...
...il LED lampeggia 4x - e tenere
premuto...
...la LED clignote 4x - et tenez la touche
enfoncée...
Press
2x +
1x 5 sec.
• 2x kurz und 1x 5 sec. Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec. until...
• Premere il tasto brevemente 2x e
1x per 5 sec. nché...
• Appuyez 2x brièvement et 1x pendant
5 sec. sur la touche jusqu’à ce que...
4 sec.

8 74.046.KC11
• Schmutzsieb-Reinigung • Cleaning the lters
• Pulire il ltro • Nettoyage du tamis

8 74.046.KC11 74.046.KC11 9
• Batteriewechsel • Changing the battery
• Cambio batteria • Remplacer la pile
1x
10 sec.
4 sec.
0 V
6 V
2,5 mm

10 74.046.KC11
Batteriebetrieb Battery operation Funzionamento a batterie Fonctionnement sur batterie 6 VDC
Netzbetrieb Mains supply Funzionamento con
alimentazione di rete
Fonctionnement sur secteur 230 VAC / 6 VDC
Betriebsdruck Operating pressure Pressione di esercizio Pression de service 0,3 - 10 bar
Durchussmenge Flow volume Portata Débit ca. 6,5 l/min (3bar)
Wassertemperatur Water temperature Temperatura dell‘acqua Température de l‘eau max. 80 °C
Wassernachlaufzeit
(Werkseinstellung)
Follow up time
(factory setting)
Tempo di coda dell‘acqua
(impostatzione di fabbrica)
Post-écoulement de l‘eau
(réglage d’usine) 1 sec.
Wasserlaufzeit: „12/24
Stunden Hygienespülung“
entspricht „Dauer-Ein“
Water ow duration: „12/24
hours automatic ush“
equates to „Continous On“
Durata acqua: „Scarico forzato
ogni 12/24 ore“ equivale a
„Continuo On“
Période de l’eau: „Rinçage
forcé 12/24 heures“ équivaut
à„Ecoulement Continu“
0,5 - 20 min.
• Systemübersicht • System overview
• Vista generale del sistema • Résumé du système
• Technische Daten • Technical Data • Dati tecnici • Données techniques
88a 9a
12
A1 / A2
7
C1
4
A6
1b
2
11
55
2
Z.534.309
4
Z.500.476
5
Z.633.379
7
Z.505.344
8
Z.536.836
1b
Z.536.838
9a
Z.536.837
A6
Z.534.286
C1
Z.536.835

10 74.046.KC11 74.046.KC11 11

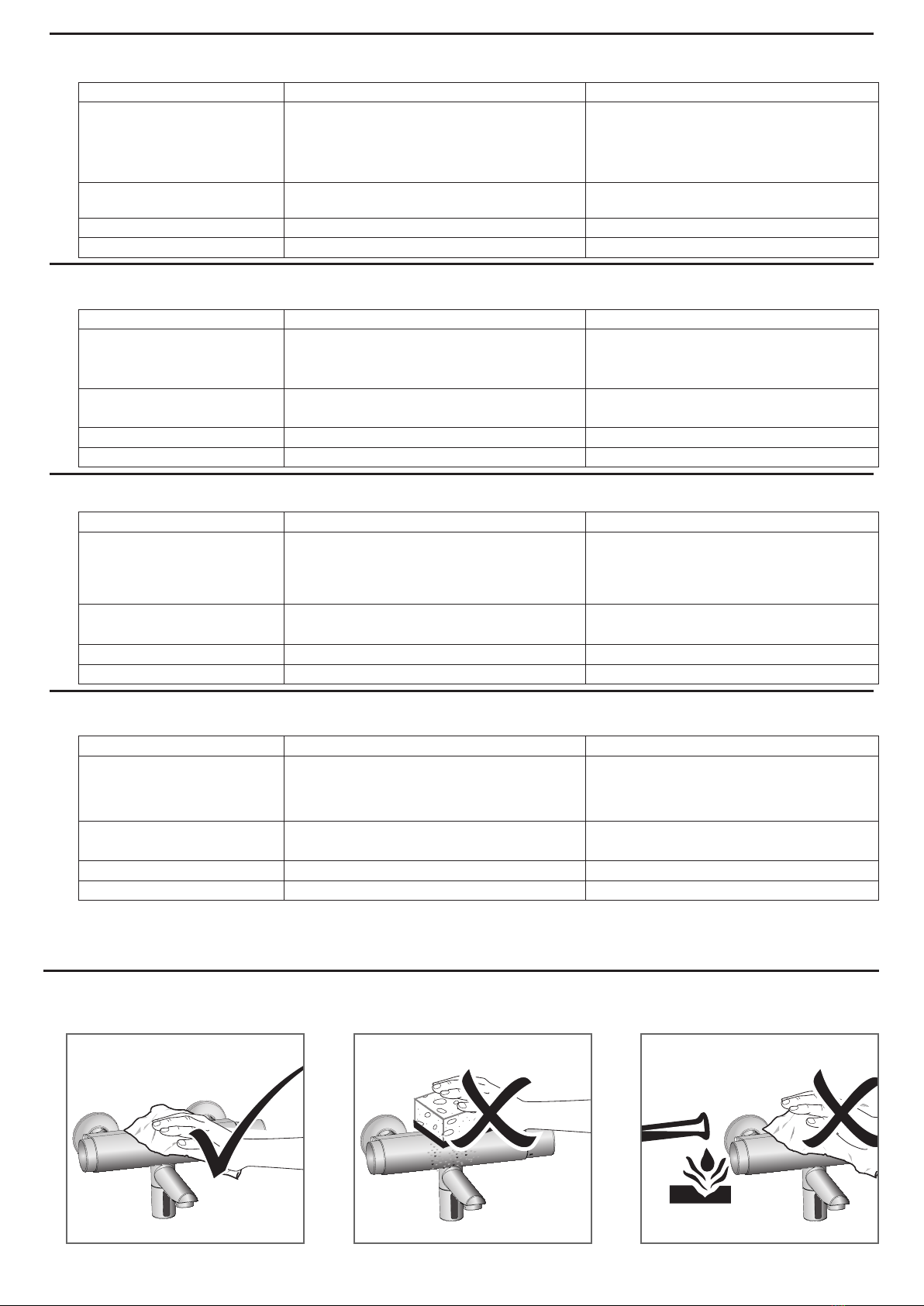

• Störungsbehebung
Störung/Fehler Mögliche Ursache Behebung
Es iesst kein Wasser
· „Kurz-Aus“ ist aktiviert
· Absperrventil geschlossen
· Schmutzsieb verstopft
· Batterie leer
· Stromausfall / Netzteil defekt
· „Kurz-Aus“ beenden
· Absperrventil öffnen
· Schmutzsieb reinigen
· Batterie austauschen
· Stromversorgung prüfen
Amatur spült selbständig
(ohne Benutzung) · Reexion an Gegenständen · Automatische Einmessung · Einstellung der Sensorreichweite
Wasser iesst permanent · Ventil verschmutz / defekt · Ventil reinigen / erneuern
Rote LED blinkt · Batterie leer · Batterie austauschen
• Trouble shooting
Disturbance / Error Cause Solution
Valve does not ush
· „Intermittent off“ is activated
· Stop valve closed or lter clogged
· Battery at
· Power failure
· End „intermittent off“
· Open stop valve or clean lter
· Change battery
· Check power supply
Valve ushes uncontrolled
(without use) · Reection · Automatic sensor adjustment · Setting the sesor range
Water ows permanently · Valve soiled / defect · Clean / Renew the valve
Red LED ashes · Battery at · Change battery
• Difetti di funzionamente
Difetto / Errore Possibili causa Soluzioni
L‘orinatoio non sciacqua
· „Arresto temporaneo“ attivato
· Valvola d’intercettazione chiusa o ltro intasato
· Batteria esaurita
· Breve interruzione di corrente
· „Arresto temporaneo“ terminato
· Aprire la valvola d’intercettayione o pulire il ltro
· Cambiare la batteria
· Vericare l’alimentazione elettrica
L‘orinatoio si attiva autonomamente
(senza essere stato usato) · Riesso · Misurazione automatica · Impostazione della portata del sensore
L‘acqua scorre continuamente · Valvola sporca / difettosa · Pulito / Rinnovi la valvola
LED rosso lampeggia · Batteria esaurita · Cambiare la batteria
• Elimination des perturbations
Perturbation / Erreur Cause possible Solution
Aucun déclenchement
· „Arrêt bref“ activé
· Soupape d’arrêt fermée ou tamis bouché
· Pile usée
· Panne de courant
· Terminer „Arrêt bref“
· Ouvrir la soupape d’arrêt ou nettoyer le tamis
· Remplacer la pile
· Contrôler l’alimentation en courant
L‘eau coule d‘elle-même
(sans que l‘urinoir soit utilisé) · Reet · Réglage automatique de la cellule · Réglage de la portée du détecteur
L‘eau coule en permanence · Soupape encrassée / défectueuse · Nettoyer / Nover la soupape
La LED rouge clignote · Pile utilisé · Remplacer la pile
• Pege • Maintenance • Cura • Entretien holdelse

Abbildungen, Beschreibungen und technische Daten unverbindlich
Printed in Switzerland
KWC VG
KWC Deutschland GmbH
Junghansring 70
DE-72108 Rottenburg
[phone]
0
[phone]
KWC VG
KWC AMERICA
1770 Corporate Drive #580
Norcross, GA 30093 USA
[phone]
[phone]
KWC VG
KWC Italia S.r.l.
Via Vecchia Ferriera 59/B
IT-36100 Vicenza
[phone]
[phone]
Fr
anke KS
Fr
anke GmbH
Mumpf
erfährstrasse 70
DE-79713 Bad Säckingen
[phone]
0
[phone]
Fr
anke WS
Fr
anke GmbH
Ober
er Achdamm 52
AT
-6971 Hard
[phone]
[phone]
Franke WS
Franke Washroom Systems
Ring-Oost 10
BE-9400 Ninove
[phone]
[phone]
Franke KS
Franke NV
Ring 10
BE-9400 Ninove
[phone]
[phone]
Franke KS
Franke Nederland B.V.
Lagedijk 13
NL-5705 Bx Helmond
[phone]
[phone]
Franke KS
Franke France S.A.S.
Avenue Aristide Briand BP 13
FR-60230 Chambly
[phone]
[phone]
Franke WS/KS
Franke L.L.C.
RAK Industrial Zone, P.O. Box 14511
AE-Ras Al Khaimah, UAE
[phone]
[phone]
Franke KS
Franke UK Limited
West Park, MIOC, Styal Road
GB-Manchester M22 5WB
[phone]
[phone]
