F3
F3SM1001
2030034411
DE Montage- und Betriebsanleitung Selbstschluss-Standbatterie
EN Installation and operating instructions Self-closing pillar mixer
FR Notice de montage et de mise en service Mitigeur à fermeture automatique
pour montage sur plage
ES Instrucciones de montaje y servicio Válvula de pie con cierre automático
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Zelfsluitende wastafelmengkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria ukośna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz Samouzavírací stojánková bater.
FI Asennus- ja käyttöohje Itsesulkeutuva pylväshana
RU Инструкция по монтажу ивводу в
эксплуатацию

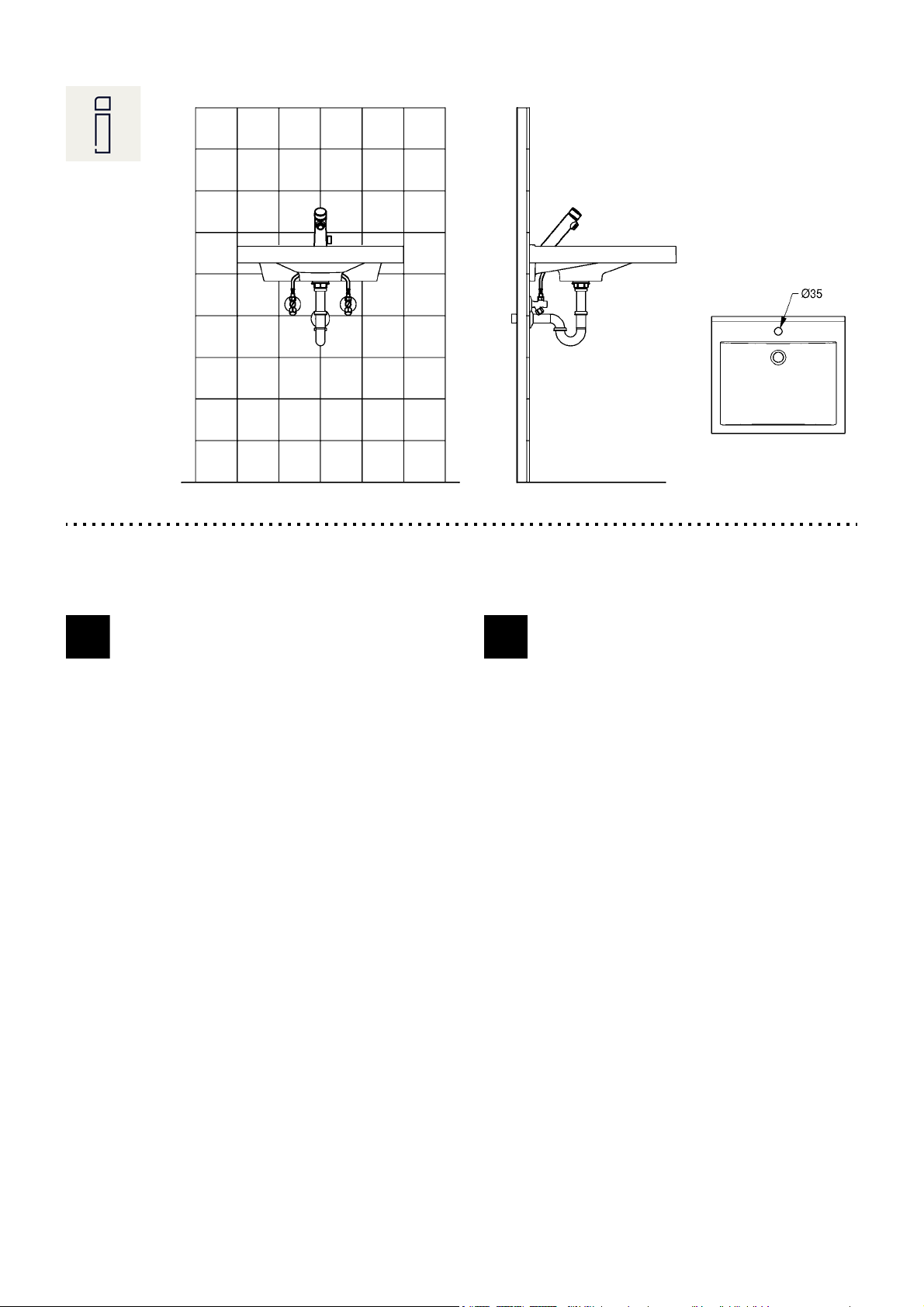

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 2 -

- 3 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system!
► Set the temperature stop after assembly
has been completed.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage den
Temperaturanschlag einstellen.
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow 3 l/min ► Volumenstrom 3 l/min
► Flow duration 5-20 s adjustable ► Fließzeit 5-20 s einstellbar
EN
DE

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in temperaturstoppet efter
installationen.
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie
przepływu 3 l/min
► Volymström 3 l/min
► Czas przepływu 5-20 s z możliwością
ustawienia
► Flyttid 5-20 s inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer !
► Régler la butée de température après le
montage.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Před instalací potrubí propláchněte!
► Po montáži nastavte teplotní limit.
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique 3 l/min ► Průtok 3 l/min
► Durée d'écoulement 5-20 s réglable ► Doba průtoku nastavitelná 5-20 s
PL
SV
FR
CS

- 5 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico 3 l/min ► Tilavuusvirta 3 l/min
► Tiempo de corriente 5-20 s ajustable ► Juoksuaika 5-20 s säädettävissä
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare il blocco
temperatura.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить температурный упор.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica 3 l/min
► Durata di flusso impostabile da 5 a 20 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Oбъемный расход 3 л/мин
► Время протекания 5-20 сек.
регулируемое
ES
FI
IT
RU

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 6 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom 3 l/min
► Stromingstijd 5-20 s instelbaar
NL
IHClCl

- 7 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm

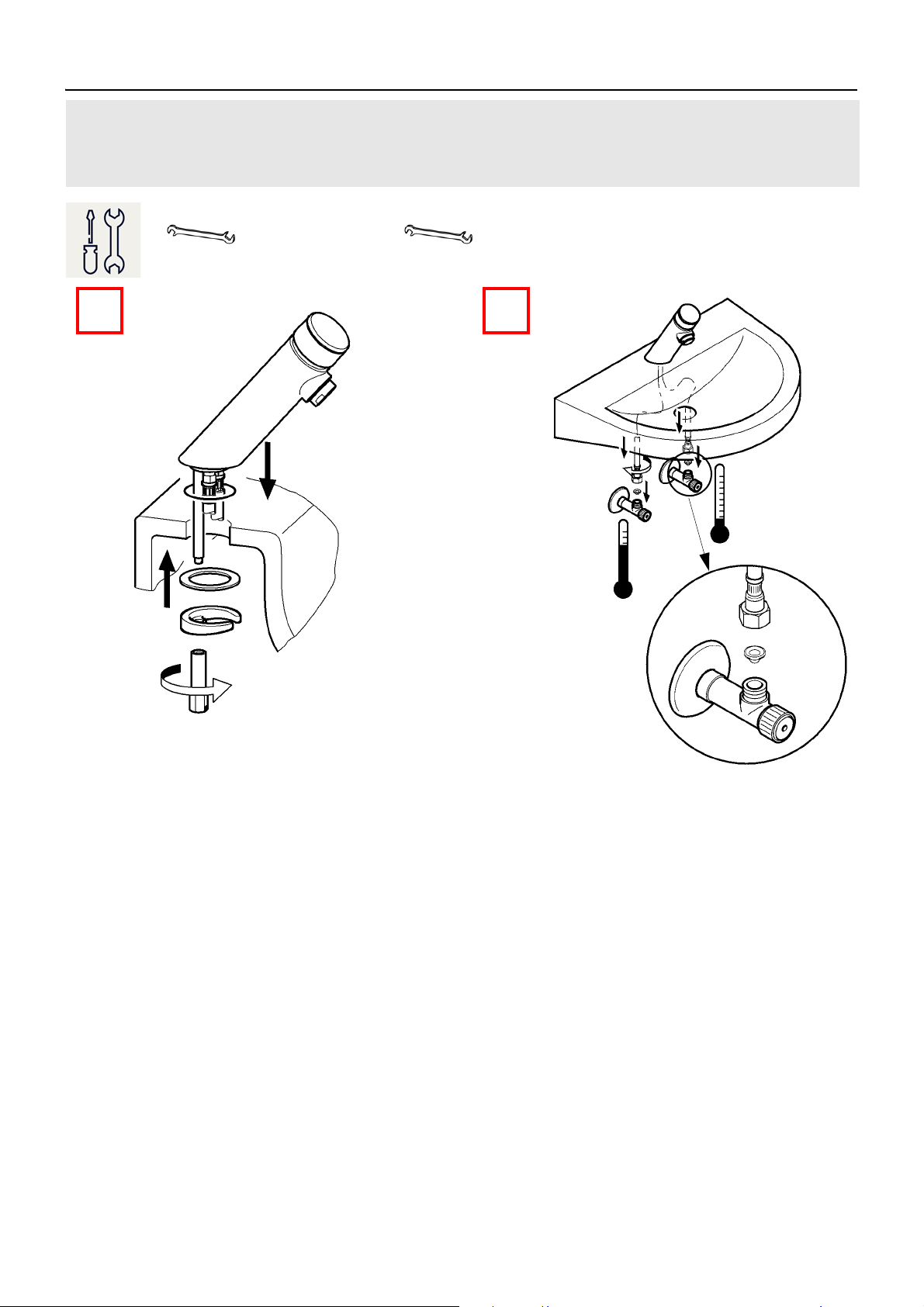

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
1
13 mm
2
19 mm

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 8 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2
3

- 9 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm

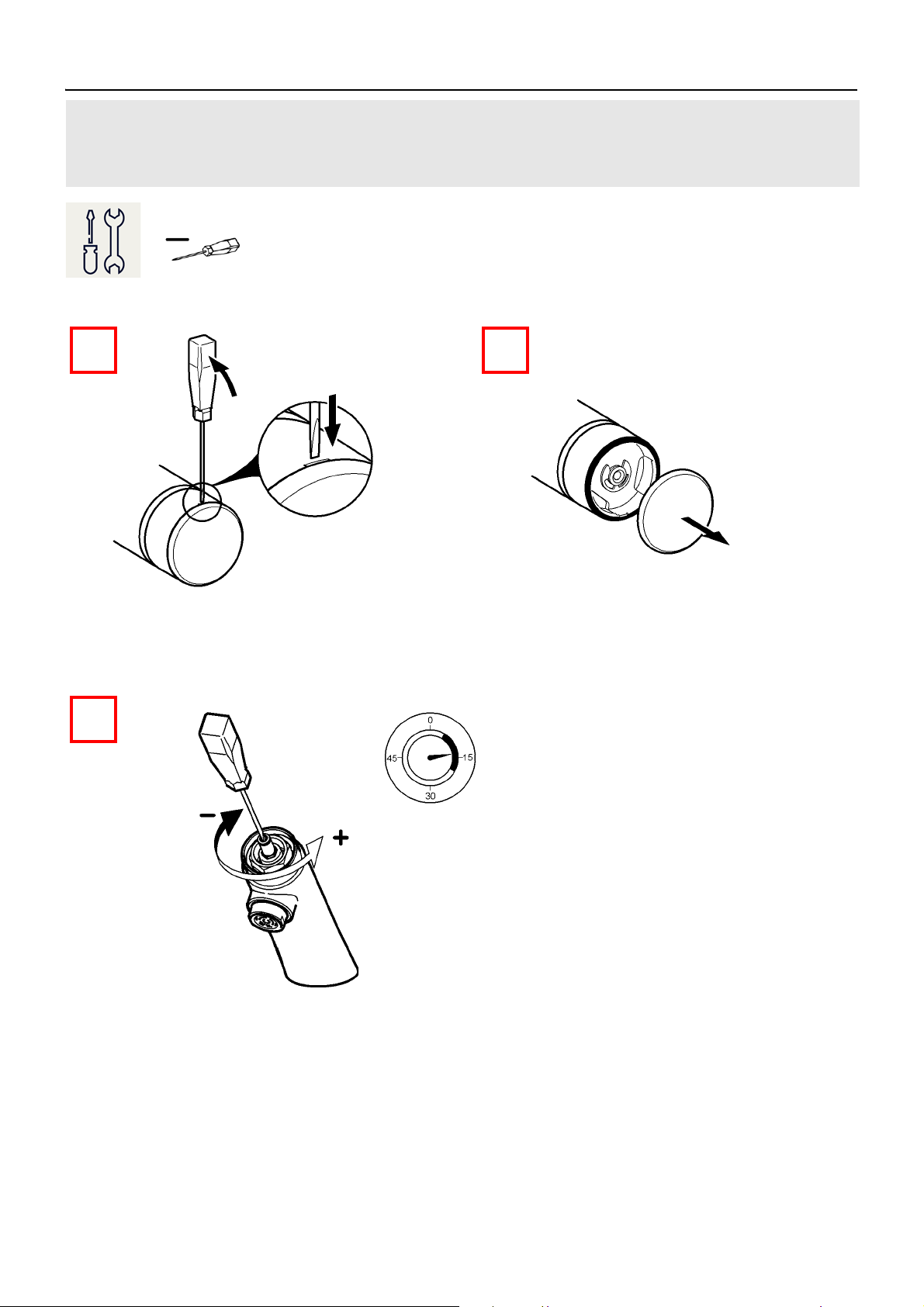

3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
1 2
3mm
1.1
1.2
3
5-20 s

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 10 -

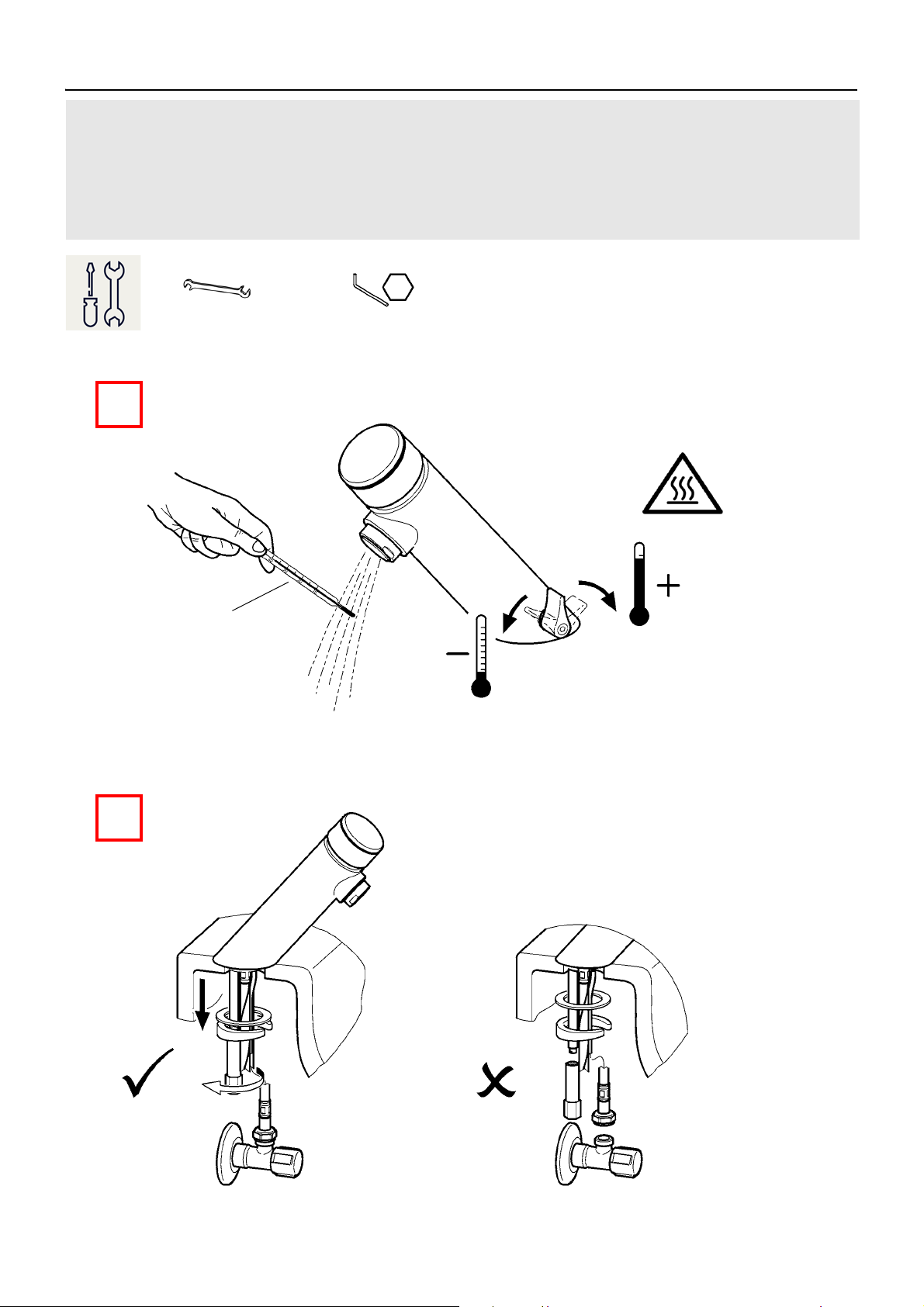

4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco
temperatura
> 43 °C
2mm
< 43 °C
1
13 mm
2

- 11 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
3
4

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 12 -
5. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
6. 7.
22 mm
1 2

- 13 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm

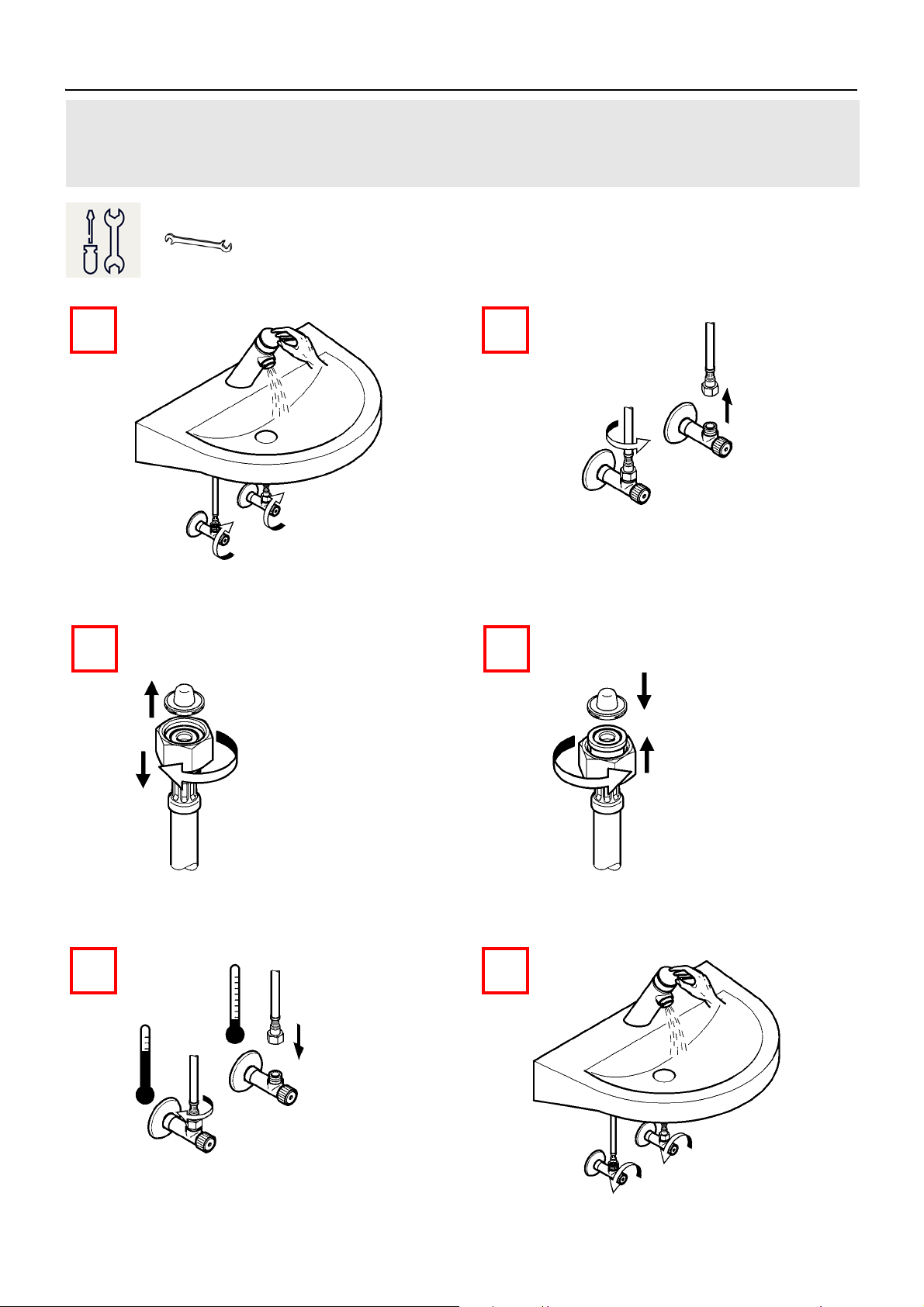

6. Sieb wechseln
EN Replace the filter NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
19 mm
1 2
2.1 2.2
1.2
1.1
1.1
3 4
5 6
6.1
6.1
5.2
5.1
6.2

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 14 -
7. Funktionseinheit wechseln
EN Change the functional part NL Functionele eenheid vervangen CS Výměna funkční jednotky
FR Changement d'unité fonction-
nelle
PL Wymiana modułu funkcyjnego FI Toimintayksikön vaihtaminen
ES Cambio de unidad funcional SV Byt funktionsenhet RU Замена функционального
блока
IT Sostituzione della parte funzionante
3mm 24 mm
11.2
1.1
1.1
2 3
2.1
2.2
4 5

- 15 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
6
2,5 Nm
7.1
7.2 22,1 lbf in
7 8

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 16 -
8. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Pièces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 pièces NL a) 10 stuk CS a) 10 kusů
1.....2030042944
ASEX1002
2.....2030053402 a)
ASEV1007
3.....2030042894
ASSX1001
4.....2000104881
7612982093999
5.....2030042948
ASSX1003
6.....2030041424 a)
ASXX1008
7.....2030042959
ASXM1004
8.....2030041320
ASXM1001
9.....2000104720 a)
7612982129384
10...2030042441
ASEX1012
1
2
3
4
6
10
5
7
8
9

- 17 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
9. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Lisävarusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 pièces NL a) 10 stuk CS a) 10 kusů
1.....6 l/min:
2000104691 a)
7612982011955
2.....2000104778
ZTAPS0005
3.....2000105960
7612982018879
4.....2000106127
7612982161209
5.....2030012758
PURE0031
1 2
4
5
3

ZMI_001_2030039100_#SALL_#AQU_#V3.fm
- 18 -
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni

- 19 -
ZMI_001_2030039100_#SALL_#AQU_#V3.fm
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni

Australia
PR Kitchen and
Water Systems Pty Ltd
Dandenong South VIC 3175
Phone [phone]
Italy
KWC Austria GmbH
6971 Hard, Austria
Numero Verde [phone]
United Kingdom
KWC DVS Ltd - Northern Office
Barlborough S43 4PZ
Phone [phone]
KWC DVS Ltd - Southern Office
Paignton TQ4 7TW
Phone [phone]
Austria
KWC Austria GmbH
6971 Hard, Austria
Phone [phone]
Middle East
KWC ME LLC Ras Al Khaimah,
United Arab Emirates
Phone [phone]
Belgium, Netherlands &
Luxembourg
KWC Aquarotter GmbH
9320 Aalst; Belgium
Phone [phone]
Poland
KWC Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
EAST EUROPE
Bosnia Herzegovina
Bulgaria | Croatia
Hungary | Latvia
Lithuania | Romania
Russia | Serbia | Slovakia
Slovenia | Ukraine
KWC Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Czech Republic
KWC Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Spain
KWC Austria GmbH
6971 Hard, Austria
Phone [phone]
France
KWC Austria GmbH
6971 Hard, Austria
Phone [phone]
Switzerland & Liechtenstein
KWC Group AG
5726 Unterkulm, Switzerland
Phone [phone]
SCANDINAVIA & ESTONIA
Finland | Sweden | Norway
Denmark | Estonia
KWC Nordics Oy
76850 Naarajärvi, Finland
Phone [phone]
Germany
KWC Aquarotter GmbH
14974 Ludwigsfelde
Phone [phone]
Turkey
KWC ME LLC Ras Al Khaimah,
United Arab Emirates
Phone [phone]
OTHER COUNTRIES
KWC Austria GmbH
6971 Hard, Austria
Phone [phone]
© KWC Group AG, Switzerland / 30.01.23 / 2030039100
