KWC F5LME002 User manual

mounting-instruction_2030071017_V1.fm / 15.08.23
F5
F5LME002
2030061065
DE Montage- und Betriebsanleitung Küchenarmatur
EN Installation and operating instructions kitchen fitting
FR Notice de montage et de mise en service Mitigeur de cuisine
ES Instrucciones de montaje y servicio Grifo de cocina
IT Istruzioni per il montaggio e l'uso Rubinetto da cucina
NL Montage- en bedrijfsinstructies Keukenkraan
PL Instrukcja montażu i obsługi Armatura kuchenna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz Kuchyňská armatura
FI Asennus- ja käyttöohje keittiöhana
RU Инструкция по монтажу ивводу в
эксплуатацию

mounting-instruction_2030071017_V1.fm
- 2 -

- 3 -
mounting-instruction_2030071017_V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► After completing the installation, set the
temperature limiter!
► Nach erfolgter Montage den
Temperaturanschlag einstellen!
► The fitting must be operated only with
original mesh filters!
► Armatur nur mit original Sieben betreiben!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The power supply must be ordered
separately.
► Die Spannungsversorgung muss separat
bestellt werden.
► If the sensor is defective, contact customer
service.
► Bei defektem Sensor Kundendienst
kontaktieren.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar flow pressure 5 l/min ► Volumenstrom bei 3 bar Fließdruck 5 l/min
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
► Supply voltage 6-24 V DC ► Anschlussspannung 6-24 V DC
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Type of protection fitting IP 59K ► Schutzart Armatur IP 59K
EN
DE

mounting-instruction_2030071017_V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Po zakończeniu montażu ustawić
ograniczenie temperatury!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► När monteringen har gjorts skall
temperaturbegränsningen ställas in!
► Använd armaturen endast med
originalsilar!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Zasilanie elektryczne należy zamawiać
oddzielnie.
► Spänningsförsörjningen måste beställas
separat.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
► Volymström vid 3 bar hydrauliskt tryck
5l/min
► Maksymalna temperatura eksploatacji ► Maximal driftstemperatur
- Praca stała 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
► Napięcie przyłączeniowe 6-24 V DC ► Anslutningsspänning 6-24 V DC
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony armatura IP 59K ► Skyddsklass armatur IP 59K
PL
SV

- 5 -
mounting-instruction_2030071017_V1.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le
dispositif est hors tension. ►Veškeré práce vykonávejte ve stavu
bez napětí.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Une fois le montage terminé, régler la
limitation de température !
► Po provedené montáži nastavit omezení
teploty!
► Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
► Provozovat armaturu jen s originálními
sítky!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► L’alimentation électrique doit être
commandée séparément.
► Napájení je nutno objednat zvlášť.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1-5 bar
► Průtok při průtočném tlaku 3 bar 5 l/min
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Přípojné napětí 6-24 V DC
► Příkon 1,5 W
► Krytí Armatura IP 59K
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1-5 bars
► Débit volumique pour 3 bars de pression
dynamique 5 l/min
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
► Tension de raccordement 6-24 V DC
► Puissance absorbée 1,5 W
► Type de protection robinetterie IP 59K
FR
CS

mounting-instruction_2030071017_V1.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► ¡Ajuste el límite de temperatura tras
realizar el montaje!
► Säädä asennuksen jälkeen lämpötilan
rajoitus!
► ¡La grifería debe hacerse funcionar
únicamente con los tamices!
► Käytä varusteet vain alkuperäisten sihtien!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► La fuente de alimentación debe pedirse por
separado.
► Jännitesyöttö on tilattava erikseen.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
► Tilavuusvirta 3 barin virtauspaineella
5 l/min
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
► Tensión de conexión 6-24 V DC ► Verkkojännite 6-24 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección grifería IP 59K ► Suojaustapa Kalusteet IP 59K
ES
FI

- 7 -
mounting-instruction_2030071017_V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
► Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После монтажа отрегулировать
температурный предел!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► L'alimentazione di tensione doccetta va
ordinata a parte.
► Источник питания заказывается
отдельно.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Tensione di allacciamento 6-24 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione rubinetteria IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 5 л/мин
► Максимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Напряжение питающей сети
6 - 24 В постоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты Арматура IP 59K
IT
RU

mounting-instruction_2030071017_V1.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen!
► Armatuur alleen met originele zeven
gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► De stroomvoorziening moet apart worden
besteld.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar dynamische druk
5l/min
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
► Aansluitspanning 6 - 24V DC /
A3000 open
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad armatuur IP 59K
NL
IHClCl

- 9 -
mounting-instruction_2030071017_V1.fm

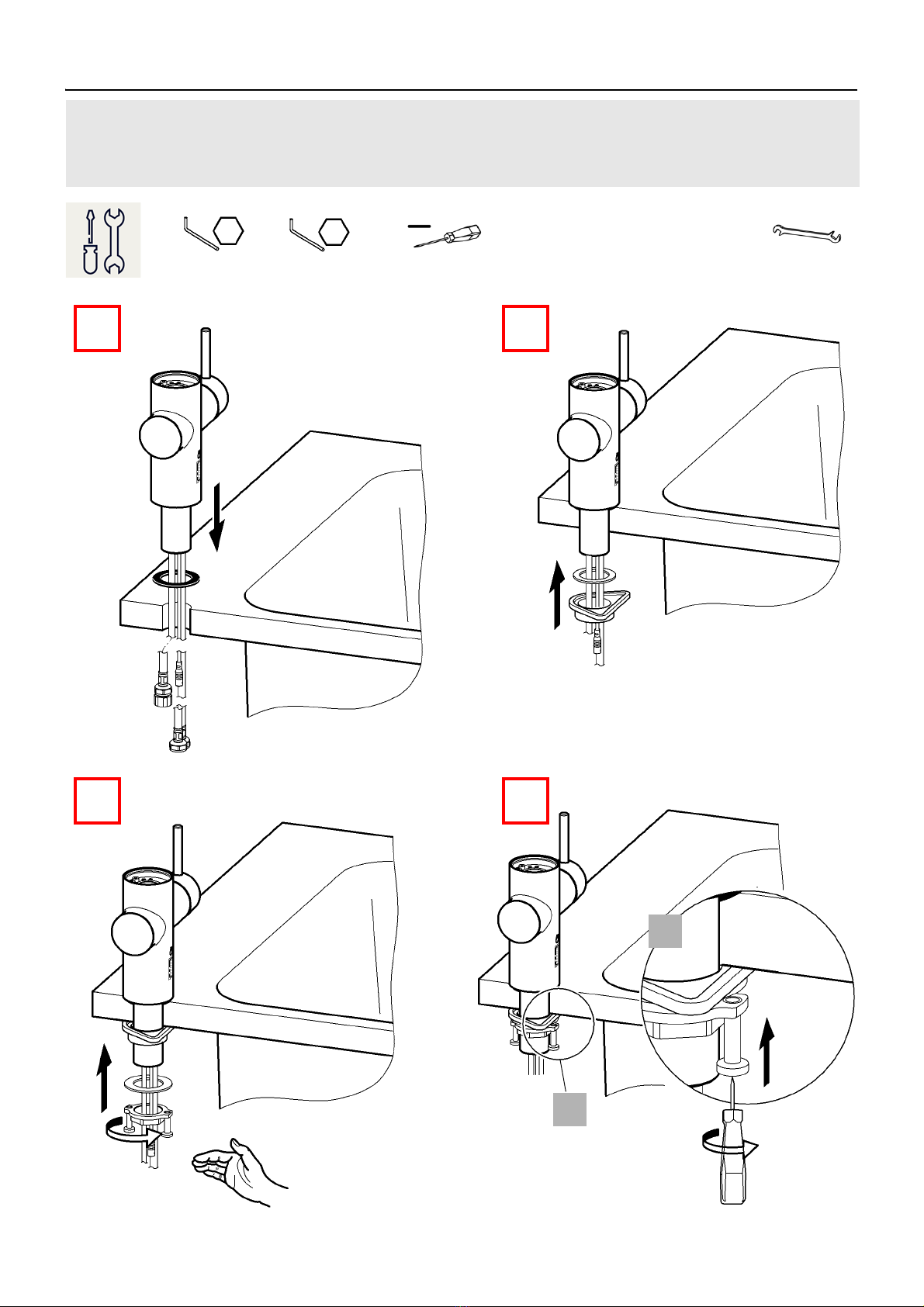

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm
3mm 2,5 mm 3mm
1 2
3 4
a
a

mounting-instruction_2030071017_V1.fm
- 10 -
5
120°
50°
0°
360°
bb

- 11 -
mounting-instruction_2030071017_V1.fm
6
3.1 3.2
c
c
7
2 Nm

mounting-instruction_2030071017_V1.fm
- 12 -
d
d
7
d
8

- 13 -
mounting-instruction_2030071017_V1.fm
9
15.
10
III III

mounting-instruction_2030071017_V1.fm
- 14 -
III
III
11
12 III III
3.
2x
A

- 15 -
mounting-instruction_2030071017_V1.fm
13 14
15

mounting-instruction_2030071017_V1.fm
- 16 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
16
5-10
5-10
10 s
IV

- 17 -
mounting-instruction_2030071017_V1.fm

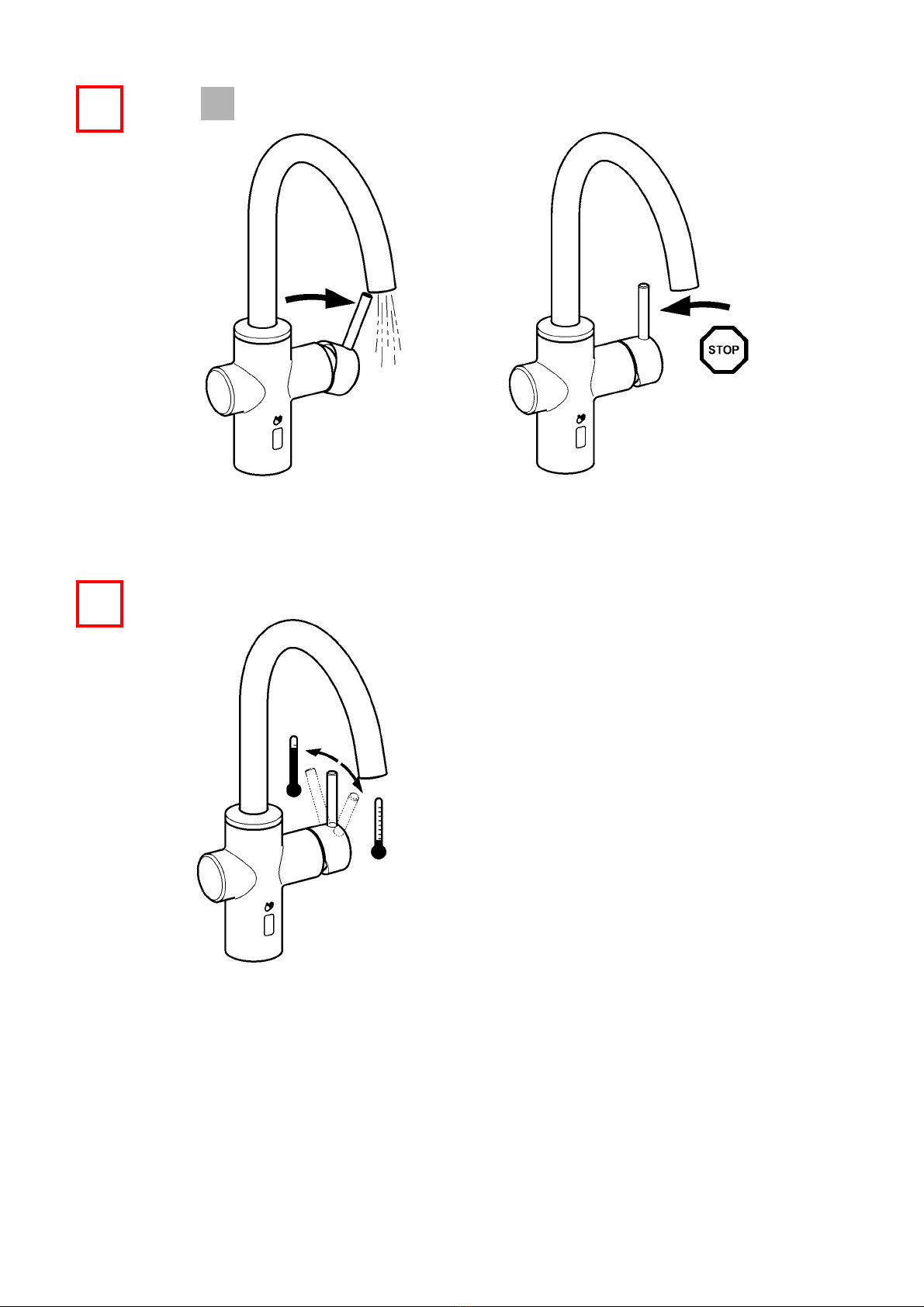

V
1
2

mounting-instruction_2030071017_V1.fm
- 18 -

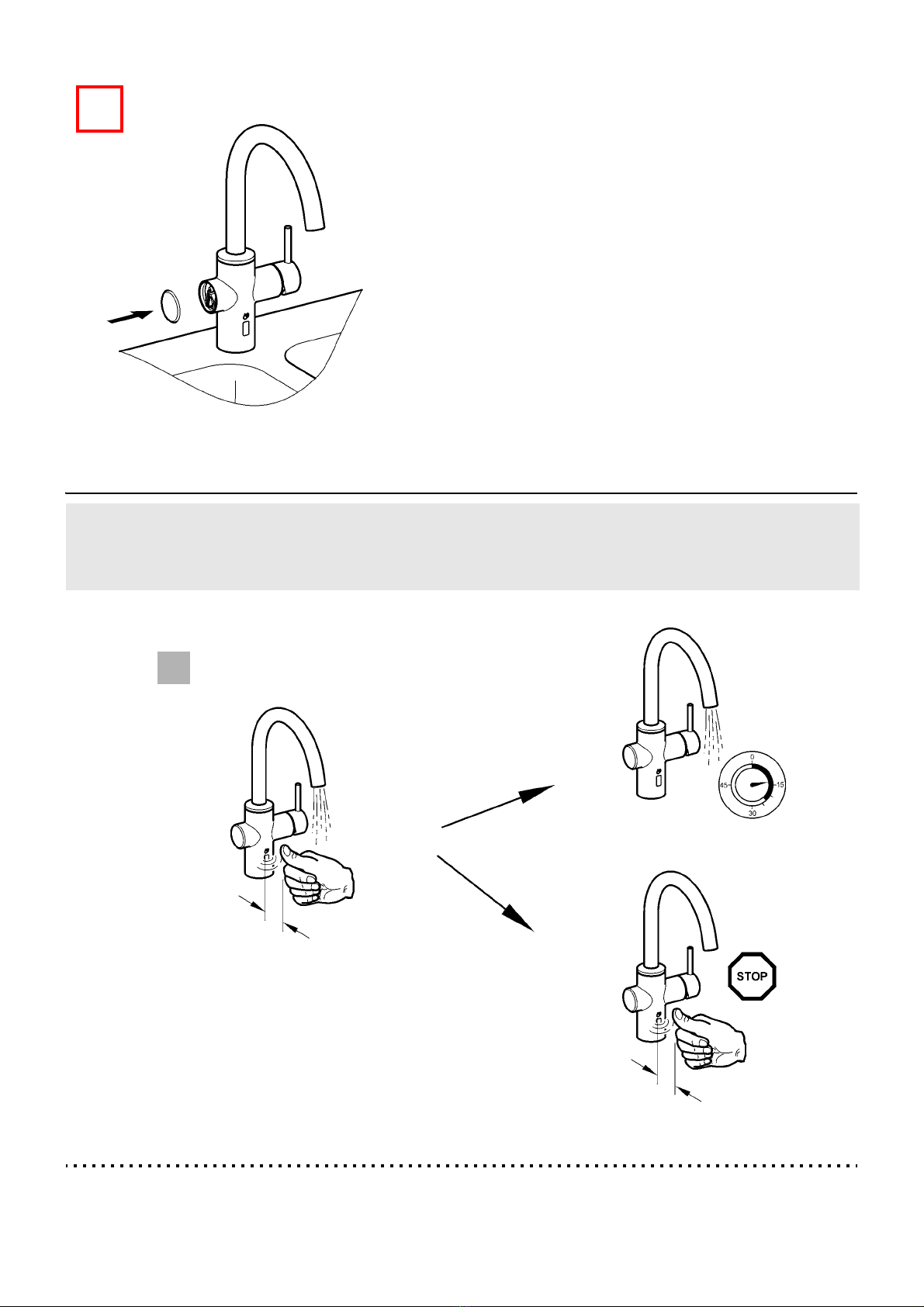

3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar el
higiene enjuague
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo igiene risciacquo
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 30 s.
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24h Nichtbenutzung fließt 30 s
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 s. après 24h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante 24
horas, fluye agua durante 30 seg.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 19 -
mounting-instruction_2030071017_V1.fm
–

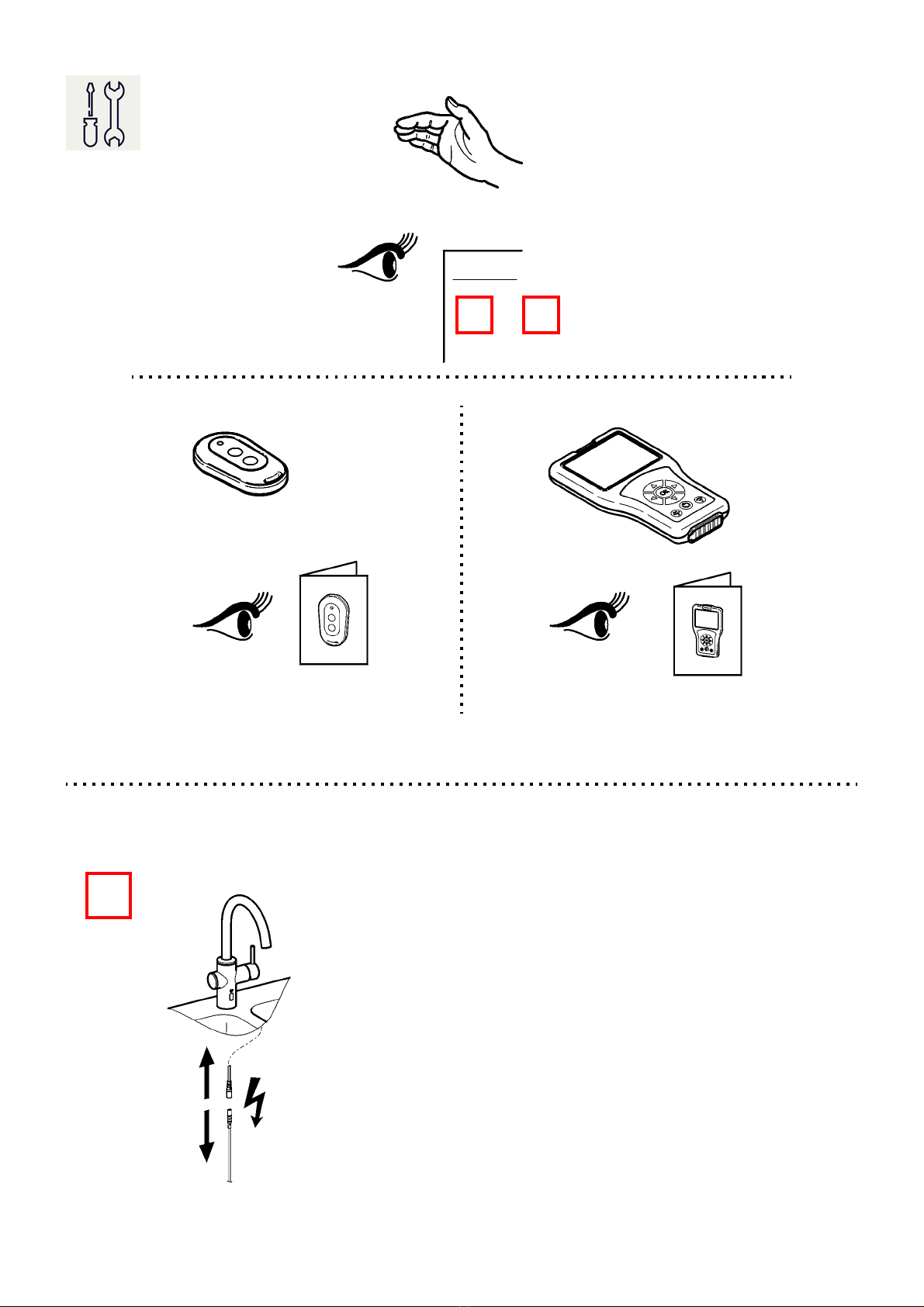

1 4
1

mounting-instruction_2030071017_V1.fm
- 20 -

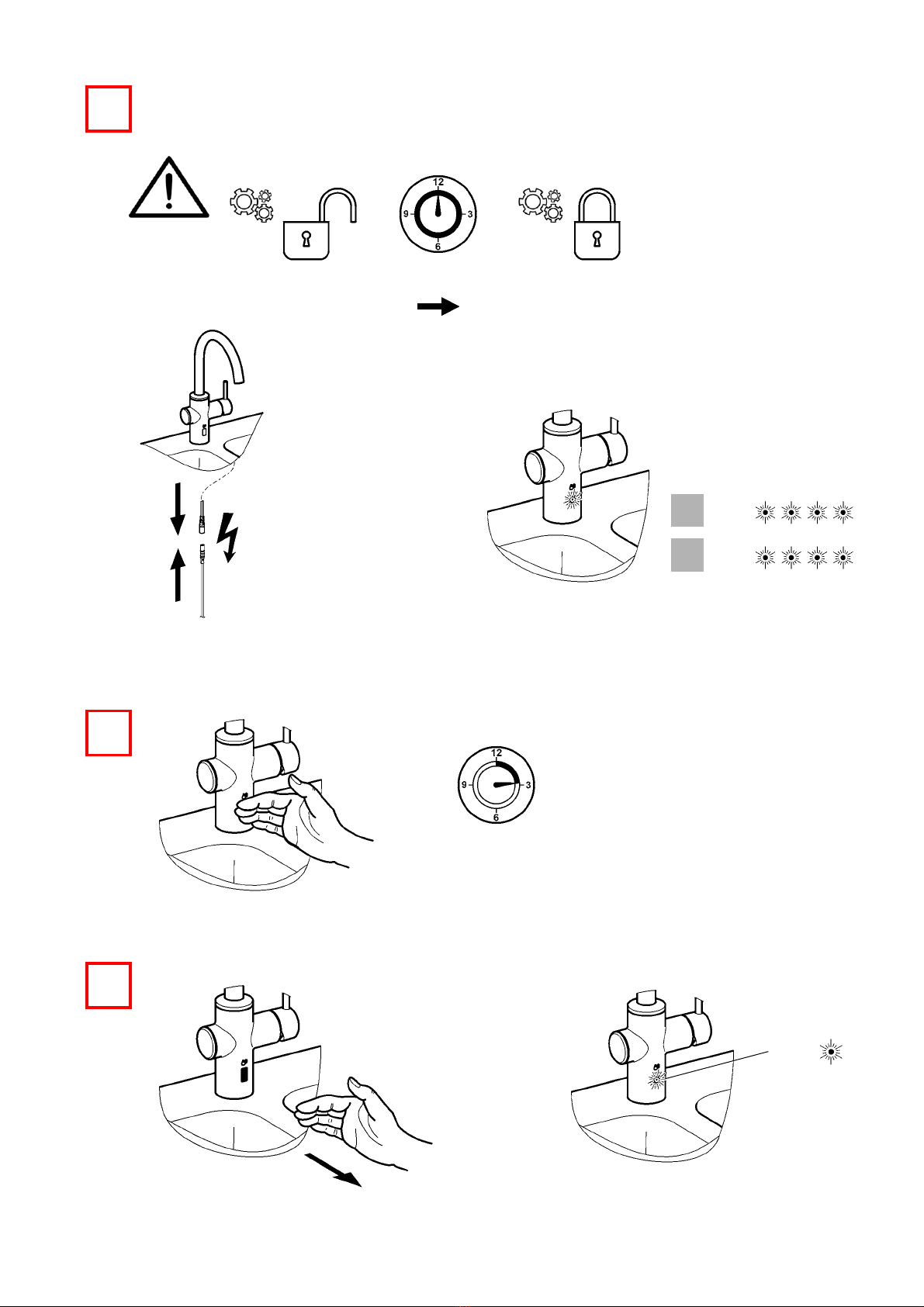

2
60 s
B1x
2x
A
>12 s
3
4
1x
