Lamp XL-GC07 Glass Hinge User manual

天板、地板に対しては、かぶせ量 12 mm 以上
としてください。
側板に対しては、かぶせ量 10 mm となります。
キャッチ付丁番本体①に本体パッキン④とチューブ⑤
を左図のようにセットします。
左図のように 1
でセットした丁番の上にガラスを置
きます。その上から裏板パッキン③、裏板②、固定ね
じ⑥の順でセットしねじを締めます。ガラス扉１枚に
対して上下対称に 2 ヶ所にセットします。
丁番を十字穴付皿木ねじ⑦で左図のように側板に取り
付けます。
最後に指挟み注意シール⑧を木枠姿図の位置に張り付
けます。
適応クリアバンパー
ガラス厚 5：BS-6
ガラス厚 6：BS-2
ガラス厚 8：BS-32
この表示を無視、あるいは注意事項を守らないでご使用した場合、故障の原因や事故により、けが
をしたり組み立てられないことがあります。
この度は弊社製品をお買い上げ頂き誠にありがとうございます。本品を正しくご使用頂くため、はじめにこの説明書を
良くお読みの上、本文の説明に従ってお間違いの無いよう取付作業を行ってください。取り付ける際は周りに危険な物
が無いことを確認し、けがの無いように十分気をつけて作業してください。
クリアバンパーを、閉止時に戸先に触れる天
板部分および地板部分に付けます。
作業する床にやわらかい布のようなものを敷いてください。ガラスを傷つける恐れがあります。
注意・警
告
キャッチ付丁番 XL-GC07 取付説明書
PAT
注意・警
告
2012. 05 PRINTED IN JAPAN 0281-3
・ガラス扉１枚のサイズは W500×H1200 以内、質
量は 12 kg 以内としてください。
・適応ガラス厚は 5、6、8 ㎜です。
・ガラス加工のご不明な点は、ガラス加工業者にお問
い合わせください。
注意・警
告
部品構成（１セット） 木枠姿図（取付完成図）
ガラス扉加工図 キャッチ付丁番取付図
1 丁番の組み立て
2 丁番の取り付け
3 扉の取り付け
4 （観音開き錠XL-GC01をご使用の場合のみ）
ガラス高さ＝キャビネット内寸＋24以上
2+9
キャビネット内寸
8
8は最後にガラスに貼ってください。
2
ガラス幅=
11
1
1
観音開き錠
XL-GC01
（別売品）
側板
ガラス扉
側板
天板
12
58
10
12
以上
31
100以上 100以上
27
10
R
9.5
C2
19
C2
φ
19
詳細は観音開き錠
XL-GC01（別売品）
取付説明書をご参照
ください。
1
45
ガラス
6
2
3
ガラス
天板
ガラス
側板
7
12
天板
クリアバンパー
5~8
下の木枠姿図仕様の場合は、4セットご用意ください。
2012.●● PRINTEDINJAPAN ●●●●-●

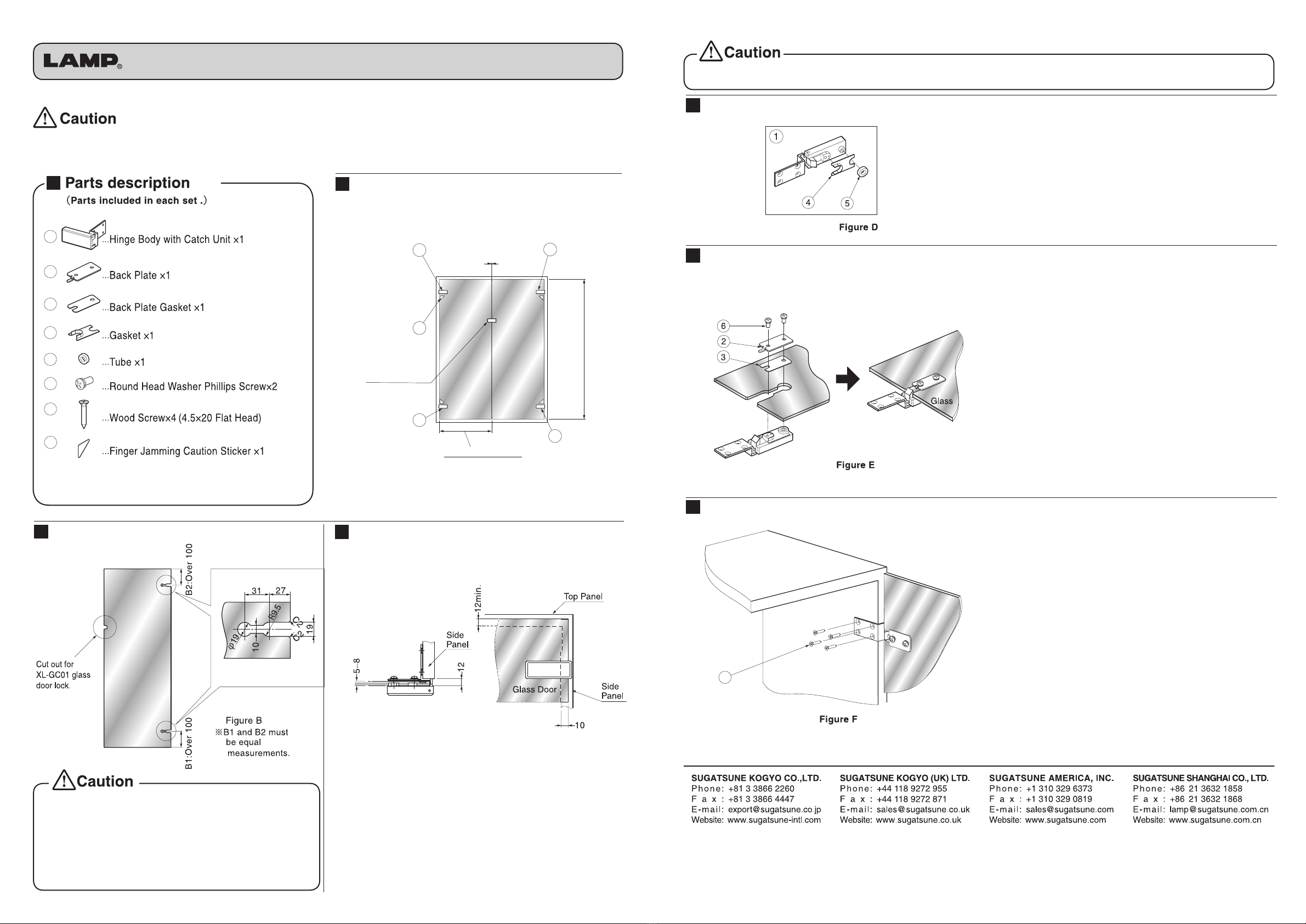

Set the gasket ④and tube ⑤on the hinge ①as
shown in Figure D.
Put the hinge assembly shown in Figure D on the
glass.Then set the back plate gasket ③and back
plate ②as shown in Figure E and fasten with
fixing screws ⑥
Secure the hinge with wood screws ⑦to the side
panel as shown in Figure F.
Lastly, affix the finger jamming caution sticker ⑧as
shown in Figure A.
Place a soft cloth on the floor before installation or glass may be scratched.
注意・警
告
PAT
2012. 05 PRINTED IN JAPAN 0281-3
・
Applicable glass door size is within W500 mm ×
H1200 mm. Maximum applicable weight is 12 kg.
・Applicable glass thickness is 5, 6 or 8 mm.
・If you have any questions on glass processing, please
consult your glazing company.
注意・警
告
Wood Frame (Completed installation)
Glass Cutting Hinge Installation
1 Hinge Assembly
2 Hinge Assembly
3 Door Installation
2
+9
Glass Width =
Cabinet Inside Width
8
2
11
1
1
Glass Height＝Cabinet Inside height＋24 min.
Glass door
lock XL-GC01
（not included）

Glass
Side Panel
Top Panel
7
1
2
3
4
5
6
7
8
XL-GC07 Glass Hinge — Installation Manua l
Using this product without observing these instructions may result in the product failure,
injury or installation failure.
注意・警
告
Figure C
Figure A
ISO9001(Japan Offices and Sugatsune America) and ISO14001(Chiba Production division and Logistic center), certified.
4 sets are necessary for the installation shown
in below.
