Falcon PTS 4.1
SK N  
HU S 
RO I  
BG И  
HR U  
TR M 
GR Οδηγιες Συναρολογησησ
RU И  
LV M 
EE P
IS L  
LT M 

2
1
2
34
5
6
7
8
9
10
11
12
13
14
15
16
17
18
M6x12
12x
M5x12
2x
M4x10
3x
A B C

max. 505 mm
Falcon PTS 4.1
3
0063
I3B/P (30) I3B/P (50) I3B/P (37) I3+ (28-30/37)
CY, CZ, DK, EE, FI, FR, GB,
HU, IT, LT, NL, NO, SE, SI, SK,
RO, HR, TR, BG, IS, LU, MT
AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,
LT, LU, LV, PT, SK, SI
Hauptbrenner-Düse / Main burner nozzle / Gicleur du
brüleur principal / Ugello del bruciatore principale
/ Sproeikop van de hoofdbrander / Boquilla del
quemador principal / Huvudbrännarmunstycke
/ Hovedbrennerdyse / Hovedbrænder-dyse /
Pääpolttimen suutin / Dysza głównego palnika /
Tryska hlavního hořáku / Šoba glavnega gorilnika
/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză
arzător principal / Дюза на главната горелка /
Mlaznica glavnog plamenika / Ana brülör memesi /
Ακροφύσιο κύριου καυστήρα / Форсунка основной
горелки / Galvenā degļa sprausla / Peapõleti düüs /
Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas
Ø 0,9 mm Ø 0,8 mm Ø 0,82 mm Ø 0,9 mm
Seitenbrenner-Düse / Side burner nozzle / Gicleur
du brûleur latéral / Ugello del bruciatore principale /
Sproeikop van de zijbrander / Boquilla del quemador
lateral / Sidobrännarmunstycke / Sidebrennerdyse
/ Sidebrænder-dyse / Sivupolttimen suutin / Dysza
bocznego palnika / Tryska bočního hořáku / Šoba
stranskega gorilnika / Dýza bočného horáka / Oldalsó
égőfej fúvóka / Duză arzător lateral / Дюза на
страничната горелка / Mlaznica bočnog plamenika /
Yan brülör memesi / Ακροφυσιο πλευρικού καυστήρα /
Форсунка боковой горелки / Sānu degļa sprausla /
Külgpõleti düüs / Hliðarbrennari - Stútur / Degiklio
pusės purkštukas
Ø 0,99 mm Ø 0,88 mm Ø 0,93 mm Ø 0,99 mm
Verbrauch / Consumption / Consommation / Consumo
/ Verbruik / Consumo / Förbrukning / Forbruk / Forbrug
/ Kulutus / Zużycie / Spotřeba / Poraba / Spotreba /
Fogyasztás / Consum / Разход / Potrošnja / Tüketim /
Κατανάλωση / Расход / Patēriņš / Tarbimine / Eyðsla /
Suvartojimas
G30: 1308 g/h
G31: 1285 g/h
G30: 1308 g/h
G31: 1285 g/h
G30: 1308 g/h
G31: 1285 g/h
G30: 1308 g/h
G31: 1285 g/h
1008CR3038 18 kW 56 kg 70 x 45 cm 145 x 116 x 62 cm max. 5 kg 1,5 kg/h
max. Ø 310 mm
C
AB

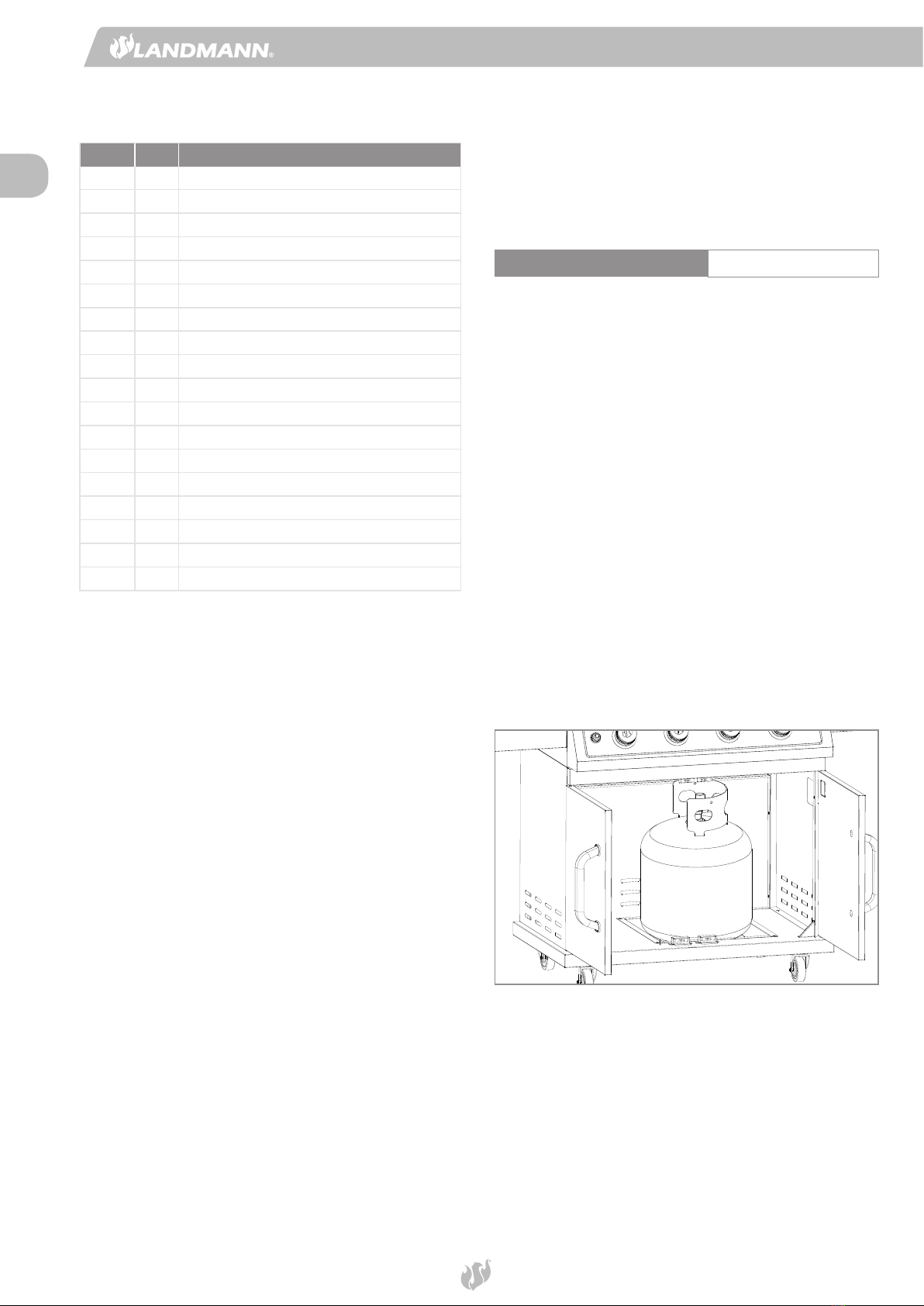

Platzierung der Gasflasche während der
Benutzung
Die Gasflasche kann während der Benutzung im Unterschrank
aufbewahrt werden, sofern diese die angegebenen maximal
Maße (siehe Seite 3) nicht überschreitet. Stellen Sie die
Gasflasche in die dafür vorgesehene Vertiefung im Wagenboden.
Größere Gasflaschen können auch außerhalb des Grills aufgestellt
werden, sofern diese die maximale Höhe von 700 mm nicht
überschreiten.
4
DE
Gewährleistungsansprüche und Garantie
Ihr LANDMANN-Grill hat das Werk als Qualitätsprodukt
in technisch einwandfreiem Zustand verlassen.
LANDMANN übernimmt daher über Ihre gesetzlichen
Gewährleitungsansprüche hinaus eine erweiterte Qualitäts- und
Haltbarkeitsgarantie gegen Durchrosten auf folgende Teile:
Brenner 5 Jahre
Gewährleistungs-und Garantieansprüche sind grundsätzlich
ausgeschlossen bei nicht bestimmungsgemäßem Gebrauch des
Grills sowie bei Verwendung nicht zugelassener Brennmittel.
Verfärbung, Anrosten oder leichte Verformung der direkt den
Flammen ausgesetzten Teile (Grillrost, Grillplatte, Brenner,
Brennerabdeckung) beeinträchtigen nicht die Funktion
und begründen daher keine Garantieansprüche.
Bitte bewahren Sie für eine eventuelle Geltendmachung von
Garantie- oder Gewährleistungsansprüchen Ihren Kaufbeleg auf.

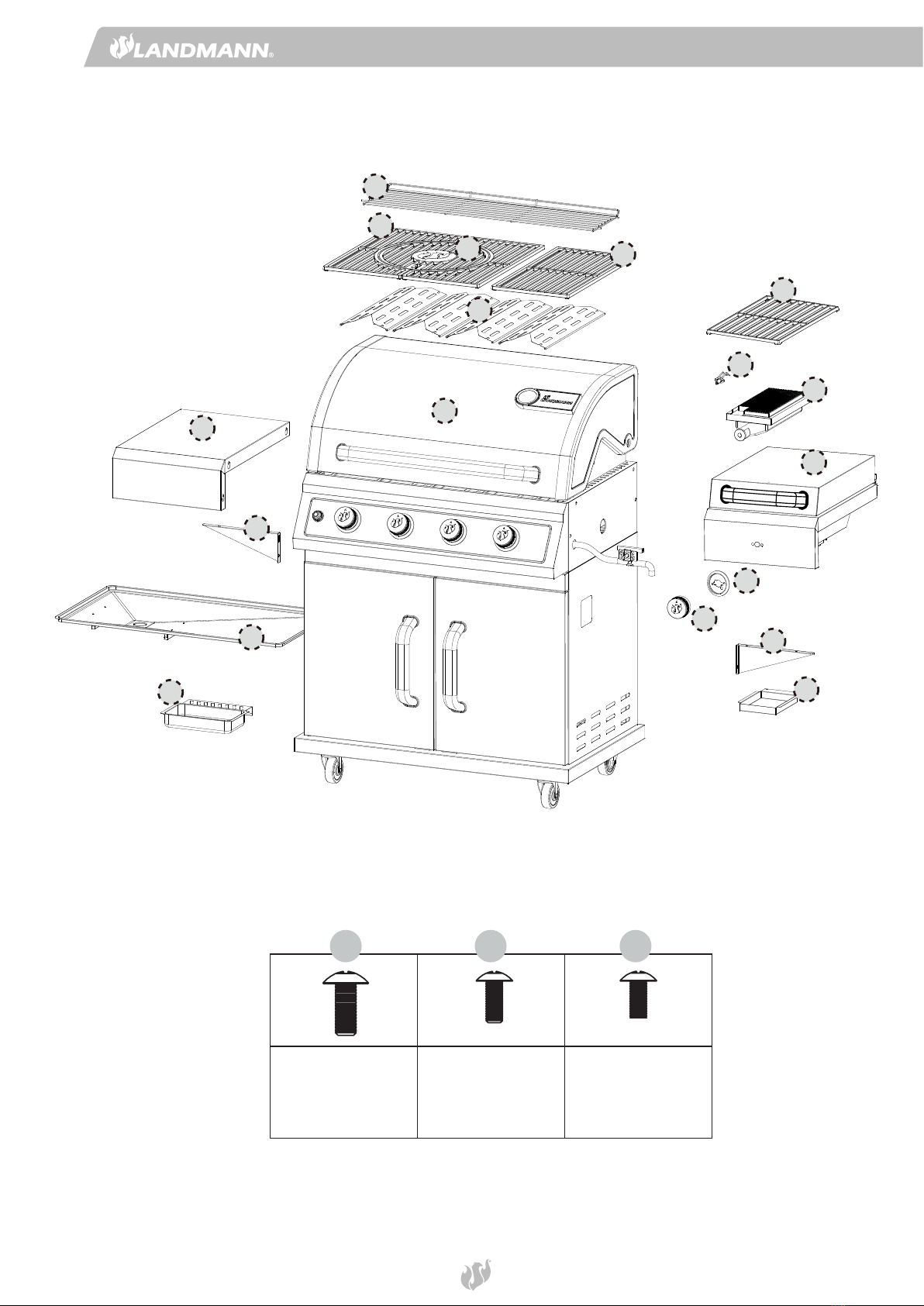

Teileliste
Pos. Anz. Bezeichnung
1 1 Wagenboden
2 2 Grillrost A
3 1 Grillrost B
4 1 Grillrost C
5 4 Brennerabdeckung
6 1 Grilleinheit, vormontiert
7 1 Seitentisch
8 1 Winkel, Seitentisch
9 1 Fettauffangblech
10 1 Fettauffangschale A
11 1 Grillrost D
12 1 Zündkabel, Seitenbrenner
13 1 Brenner, Seitenbrenner
14 1 Seitenbrennereinheit
15 1 Blende, Flammenregler
16 1 Seitenbrenner-Flammenregler
17 1 Winkel, Seitenbrenner
18 1 Fettauffangschale B
EG – Konformitätserklärung
Hiermit erklären wir, die Firma LANDMANN GmbH & Co. Handels-KG,
dass das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426
entspricht.
Die Konformität wurde durch eine Baumusterprüfung gemäß der
Norm EN 498:2012 und EN 484:1998 nachgewiesen.
Durchgeführt wurde die Baumusterprüfung von der notifizierten Stelle
TÜV Rheinland. (1008).
Produktidentifikationsnummer: 1008CR3038
Für weitere Informationen wenden Sie sich bitte an unsere Service
Abteilung.

Hinweis zum Seitenbrenner:
Nutzen Sie auf dem Seitenbrenner ausschließlich
Kochgeschirr, welches für Gaskochstellen geeignet ist.
Um einen sicheren Stand des Kochgeschirrs zu gewährleisten, darf
der Durchmesser nicht kleiner als angegeben sein:
min. Durchmesser max. Durchmesser
Ø 12 cm Ø 25 cm
Batterie der elektronischen Zündung
einsetzen:
Drehen Sie den den Knopf der Zündung gegen den Uhrzeigersinn ab
und setzen Sie eine AA-Batterie (nicht enthalten) ein oder tauschen
diese ggf. aus.
2
1
3

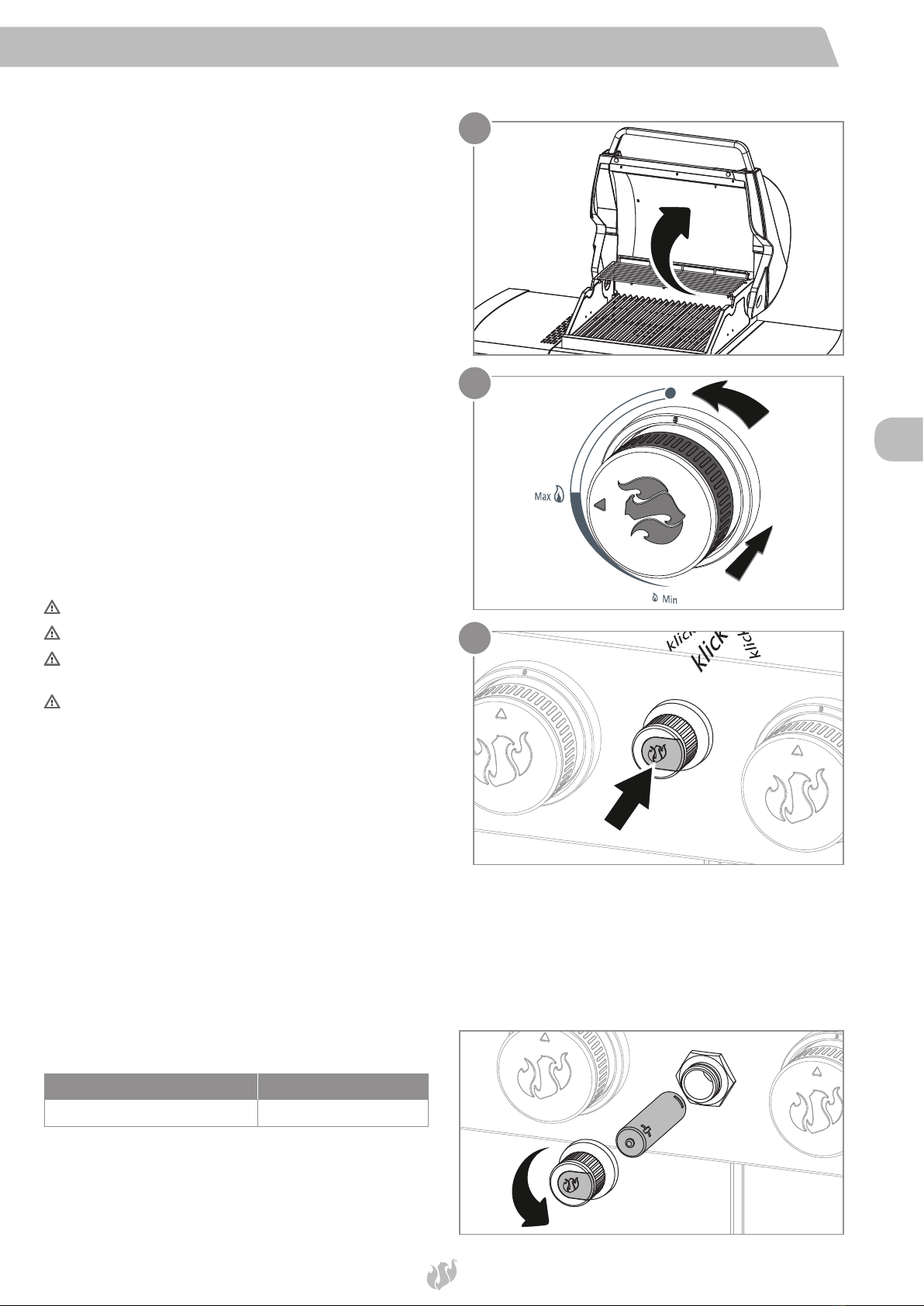

Verwendung
Funktionselemente (siehe Seite 3):
A. Elektronische Zündung
B. Reglerknopf Hauptbrenner
C. Reglerknopf Seitenbrenner
Grill in Betrieb nehmen:
1. Öffnen Sie den Deckel der Grilleinheit (1).
2. Öffnen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und
lässt sich somit einzeln zünden.
Drücke Sie den Reglerknopf und drehen Sie diesen
gegen den Uhrzeigersinn auf die Position MAX.
Halten Sie den Reglerknopf gedrückt (2).
4. Drücken Sie den Knopf der elektronischen Zündung (3).
Ein klickendes Geräusch ist zu hören.
5. Kontrollieren Sie, ob der Brenner gezündet wurde.
Schauen Sie dafür vorsichtig durch das Grillrost,
ob Flammen aus dem Brenner schlagen.
6. Sollte der Brenner nicht gezündet haben, drücken Sie den
Reglerknopf und drehen diesen wieder in die 0-Position. Warten Sie
5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
7. Hat der Brenner gezündet, wiederholen Sie die oben
genannten Schritte für die restlichen Brenner.
WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.
WARNUNG! Beugen Sie sich während des Zünden der Brenner
nicht über die Grillfläche.
WARNUNG! Jeder Brenner muss durch Drücken der elektronischen
Zündung einzeln gezündet werden.
WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie
den Reglerknopf und drehen diesen wieder in die 0-Position. Warten
Sie 5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
Wiederholen Sie anschließend den Zündvorgang.
Grill außer Betrieb nehmen:
1. Schließen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
2. Drücken Sie den Reglerknopf und drehen Sie diesen im
Uhrzeigersinn auf die 0-Position.
Falcon PTS 4.1
5
DE

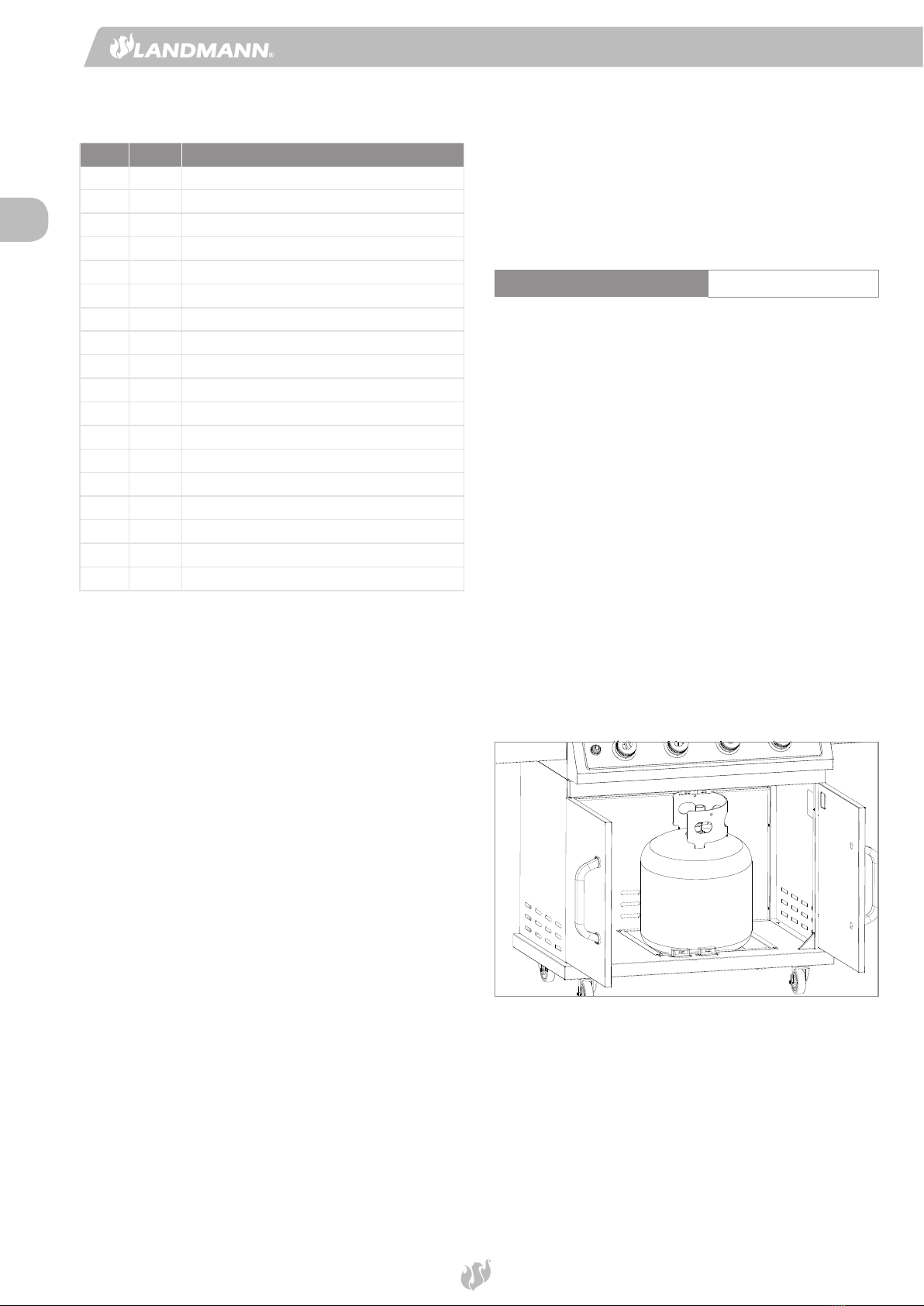

Placement of the gas cylinder during use
The gas cylinder can be stored in the base cabinet during use, provided
that it does not exceed the specified maximum dimensions (see page
3). Place the gas cylinder in the recess provided for this purpose in
the base.
Larger gas cylinders can also be set up outside of the barbecue as long
as they do not exceed the maximum height of 700 mm.
6
EN
Guarantee claims and warranty
Your LANDMANN barbecue left the factory
in a technically flawless condition.
For this reason, in addition to your statutory warranty claims
LANDMANN also offers an extended quality and durability
warranty against rusting through on the following parts:
Burner 5 years
Any warranty and guarantee claims shall become void in the
event of improper use of the barbecue or the use of non-approved
fuels. Discolouration, rusting or slight deformation of parts
exposed directly to the flames (cooking grill, hotplate, burner,
flame tamer, etc.) do not impair the function of the barbecue
and, as such, do not form a basis for any warranty claims.
Please retain your receipt in case you need to make a warranty claim.
Part list
Item Qty. Part name
1 1 Warming rack
2 2 Cooking grate A
3 1 Cooking grate B
4 1 Cooking grate C
5 4 Flame tent
6 1 Grill body
7 1 Left shelf
8 1 Left shelf support
9 1 Grease tray
10 1 Grease box A
11 1 Cooking grate D
12 1 Ignition pin
13 1 Side burner
14 1 Right shelf
15 1 Knob base
16 1 knob
17 1 Right shelf support
18 1 Grease box B
EC – Declaration of Conformity
We, LANDMANN GmbH & Co. Handels-KG, hereby declare that the
gas appliance described here complies with EU regulation 2016/426.
Conformity has been verified by a type examination according to EN
498:2012 and EN 484:1998.
The type examination was carried out by the notified body TÜV
Rheinland. (1008).
Product identification number: 1008CR3038
Please contact our service department for further information.

Notes on the side burner:
Exclusively use cookware on the side burner that has
been approved for use on gas cooking appliances.
To ensure the stability of the cookware, the diameter must not be
less than stated:
min. diameter max. diameter
Ø 12 cm Ø 25 cm
Replacing the electronic ignition battery:
Turn the electronic ignition button anti-clockwise and insert or replace
an AA battery (not included).
2
1
3
Utilisation
Functional elements (see page 3):
A. Electronic ignition
B. Main burner control knob
C. Side burner control knob
Starting up the barbecue:
1. Open the lid on the grill unit (1).
2. Open the gas supply on the gas cylinder (see operating manual).
3. Each burner has its own ignition system and they
can therefore be ignited individually.
Press the control knob and turn it anti-clockwise to the
MAX position. Hold down the control knob (2).
4. Press the electronic ignition button (3).
You should hear a clicking sound.
5. Check whether the burner has been ignited. Carefully look
through the cooking grill to see if flames come out of the burner.
6. If the burner has not ignited, press the control knob and turn it
back to the 0 position. Wait for 5 minutes to allow the gas in the
combustion chamber to dissipate. Then repeat the ignition process.
7. If the burner has ignited, repeat the above
steps for the remaining burners.
WARNING! Open the cover during the ignition process.
WARNING! Do not bend over the cooking area when igniting the
burners.
WARNING! Each burner must be ignited individually by pressing
the electronic ignition.
WARNING! If the burner has not ignited, press the control knob
and turn it back to the 0 position. Wait for 5 minutes to allow the gas in
the combustion chamber to dissipate. Then repeat the ignition process.
Switching off the barbecue:
1. Close the gas supply on the gas cylinder (see operating manual).
2. Press the control knob and turn it clockwise to the 0 position.
Falcon PTS 4.1
7
EN

Placement de la bouteille de gaz pendant
l'utilisation
La bouteille de gaz peut être entreposée dans le meuble inférieur
pendant l'utilisation dans la mesure où elle ne dépasse pas les
dimensions maximales prescrites (voir page 3). Placer la bouteille de
gaz dans le renfoncement prévu à cet effet sur le fond du chariot.
Les bouteilles de gaz plus grosses peuvent également être placées
hors du barbecue, dans la mesure où elles ne dépassent pas la hauteur
maximale de 700mm.
8
FR
Demandes de prises en
garantie et garantie
Votre barbecue LANDMANN est un produit de qualité qui
a quitté l'usine dans un état technique irréprochable.
Par conséquent, en plus de la garantie légale, LANDMANN
octroie une garantie de durabilité et de qualité étendue
contre la perforation par rouille sur les pièces suivantes:
Brûleur 5 ans
Toute prise en charge au titre de la garantie est, par principe,
exclue en cas d'utilisation non conforme du barbecue ainsi
qu'en cas d'utilisation d'un combustible non autorisé. La
décoloration, la corrosion ou une légère déformation des pièces
directement exposées aux flammes (grille, plaque, brûleur,
couvercle du brûleur) n'affectent pas le fonctionnement et
ne justifient donc pas une prise en charge sous garantie.
Conserver le justificatif d'achat pour toute éventuelle
revendication des droits de garantie.
Nomenclature
Pos. Nbre. Désignation
1 1 Grille de maintien au chaud
2 2 Grille A
3 1 Grille B
4 1 Grille C
5 4 Couvercle du brûleur
6 1 Élément de gril, prémonté
7 1 Tablette latérale
8 1 Équerre, tablette latérale
9 1 Tôle de récupération de la graisse
10 1 Bac de récupération des graisses A
11 1 Grille D
12 1 Câble d‘allumage, brûleur latéral
13 1 Brûleur, brûleur latéral
14 1 Unité de brûleur latéral
15 1 Écran, régleur de flamme
16 1 Régleur de flamme brûleur latéral
17 1 Équerre, brûleur latéral
18 1 Bac de récupération des graisses B
Déclaration de conformité CE
Nous, la société LANDMANN GmbH & Co. Handels-KG, déclarons par
la présente que l'appareil au gaz décrit ici est conforme au règlement
(UE) 2016/426.
La conformité a été prouvée par un examen de type conformément
aux normes EN 498:2012 et EN 484:1998.
L'examen de type a été effectué par l'organisme notifié TÜV
Rheinland. (1008).
Numéro d'identification du produit:1008 CR3038
Pour de plus amples informations, s'adresser à notre département
service.

Remarque concernant le brûleur latéral:
Sur le brûleur latéral, utiliser uniquement des ustensiles
de cuisine adaptés aux espaces de cuisson au gaz.
Pour garantir la sûreté des ustensiles de cuisson, le
diamètre ne doit pas être inférieur à celui indiqué:
Diamètre minimal Diamètre maximal
Ø 12 cm Ø 25 cm
Insérer la batterie de l'allumage
électronique:
Tourner le bouton de l'allumage dans le sens anti-horaire et insérer
une batterie AA (non fournie) ou la remplacer le cas échéant.
2
1
3
Utilisation
Éléments fonctionnels (voir page 3):
A. Allumage électronique
B. Bouton de régulateur du brûleur principal
C. Bouton de régulateur du brûleur latéral
Mettre le barbecue en service:
1. Ouvrir le couvercle de l'unité du barbecue (1).
2. Ouvrir l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
3. Chaque brûleur est équipé d'un système d'allumage
et peut ainsi être allumé individuellement.
Appuyer sur le bouton du régulateur et le tourner
dans le sens anti-horaire sur la position MAX.
Maintenir le bouton du régulateur enfoncé (2).
4. Appuyer sur le bouton de l'allumage électronique (3).
Un cliquètement se fait entendre.
5. Contrôler si le brûleur a été allumé. Regarder avec précaution
par la grille si des flammes sortent du brûleur.
6. Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en
position 0. Attendre 5 minutes afin que le gaz puisse
se volatiliser dans la chambre de combustion.
7. Si le brûleur s'est allumé, réitérer les étapes
susmentionnées pour les brûleurs restants.
AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure
d'allumage.
AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du
barbecue pendant l'allumage des brûleurs.
AVERTISSEMENT!Chaquebrûleurdoitêtrealluméindividuellement
par pression sur l'allumage électronique.
AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en position 0. Attendre
5 minutes afin que le gaz puisse se volatiliser dans la chambre de
combustion. Réitérer ensuite la procédure d'allumage.
Mettre le barbecue hors service:
1. Fermer l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
2. Appuyer sur le bouton du régulateur et le tourner dans le sens
horaire sur la position 0.
Falcon PTS 4.1
9
FR

Posizionamento della bombola del gas
durante l'uso
Durante l'uso, la bombola di gas può essere conservata nell'armadio
inferiore se questa bombola non supera le dimensioni massime
indicate (vedi pagina 3). Posizionare la bombola di gas nell'apposita
cavità del pavimento del carrello.
Eventuali bombole di gas più grandi possono essere posizionate anche
al di fuori del barbecue se non superano l'altezza massima di 700 mm.
10
IT
Diritti di garanzia e garanzia
Il Vostro barbecue della LANDMANN ha lasciato lo stabile
come prodotto di qualità in uno stato tecnico perfetto.
Oltre alla garanzia prevista dalla legge, LANDMANN pertanto
offre una garanzia estesa che copre la qualità e la protezione
contro l'arrugginimento dei seguenti componenti:
Bruciatore 5 anni
I diritti alla garanzia decadranno in caso di un uso irregolamentare
del barbecue come anche in caso di utilizzo di combustibili non
ammessi. Lo scolorimento, arrugginimento oppure una leggera
deformazione delle parti direttamente esposte alle fiamme
(griglia, piastra di cottura, bruciatori, coperchio del bruciatore,
candela di accensione) non hanno nessun effetto sulla funzione
e perciò non costituiscono nessuna rivendicazione di garanzia.
Si prega di conservare la ricevuta dell'acquisto nel caso si
vogliano far valere delle rivendicazioni di garanzia.
Elenco dei pezzi
Pos. Quant. Descrizione
1 1 Griglia termostatica
2 2 Griglia A
3 1 Griglia B
4 1 Griglia C
5 4 Copertura del bruciatore
6 1 Unità di cottura, premontata
7 1 Piano laterale
8 1 Angolo, piano laterale
9 1 Bacinella recupero olio
10 1 Bacinella raccogligrassi A
11 1 Griglia D
12 1 Cavo di accensione, bruciatore laterale
13 1 Bruciatore, bruciatore laterale
14 1 Unità bruciatore laterale
15 1 Diaframma, spargifiamma
16 1 Spargifiamma bruciatore laterale
17 1 Angolo, bruciatore laterale
18 1 Bacinella raccogligrassi B
Dichiarazione di conformità CE
Con la presente, noi, la ditta LANDMANN GmbH & Co. Handels-KG,
dichiariamo che l'apparecchio qui descritto corrisponde alla normativa
(CE) 2016/426.
La conformità è stata dimostrata attraverso una prova di omologazione
secondo le normative EN 498:2012 e EN 484:1998.
La prova di omologazione è stata eseguita dall'ente notificata TÜV
Rheinland. (1008).
Codice di identificazione prodotto: 1008 CR3038
Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.
