Lapetek JONA SLIM X3 60 User manual

255/322
400
600/900
230/265
140
490 - 960
40
JONA SLIM X3 60/90
Asennus- ja käyttöohje
Installation and user manual
Bruksanvisning
Asennusohje koskee seuraavia tuotteita/This installation manual applies to the following products
/Bruksanvisningen gäller följande produkter:
FI Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen
tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.
Säilytä tämä ohje laitteen yhteydessä.
EN For your safety and correct operation of the appliance, read this manual carefully and thoroughly
before installation, wiring and use. Always keep these instructions with the appliance.
SV Bruksanvisningen och installationsinstruktionerna bör läsas förrän produkten installeras,
kopplas och tas i bruk. På detta sätt undviker man möjliga skador och att produkten går
sönder. Spara denna instruktion i samband med produkten.
TUOTE/PRODUCT/PRODUKT KOODI/CODE/KOD VERSIOT/VERSIONS/VERSIONER
60 RST/ S/S / RF 571X3 001
60 VALKOINEN/WHITE/VIT 572X3 001
60 MUSTA / BLACK/SVART 573X3 001
90 RST/ S/S / RF 574X3 001
90 VALKOINEN/WHITE/VIT 575X3 001
90 MUSTA / BLACK/SVART 576X3 001

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
FI Turvallisuusohjeita 1
EN Safety information
SV Säkerhetsinformation
FI Käyttö 2-4
EN Use
SV Användning
FI Asennuskorkeus 5
EN Installation height
SV Installations höjd
FI Huippuimurikytkennät 6
EN External motor connection
SV Extern motor kopplingarna
FI Valaisimen vaihto 7
EN Replacement of lighting
SV Belysnings byte
FI Takuu ja huolto 8
EN Warranty and maintenance
SV Garanti och service

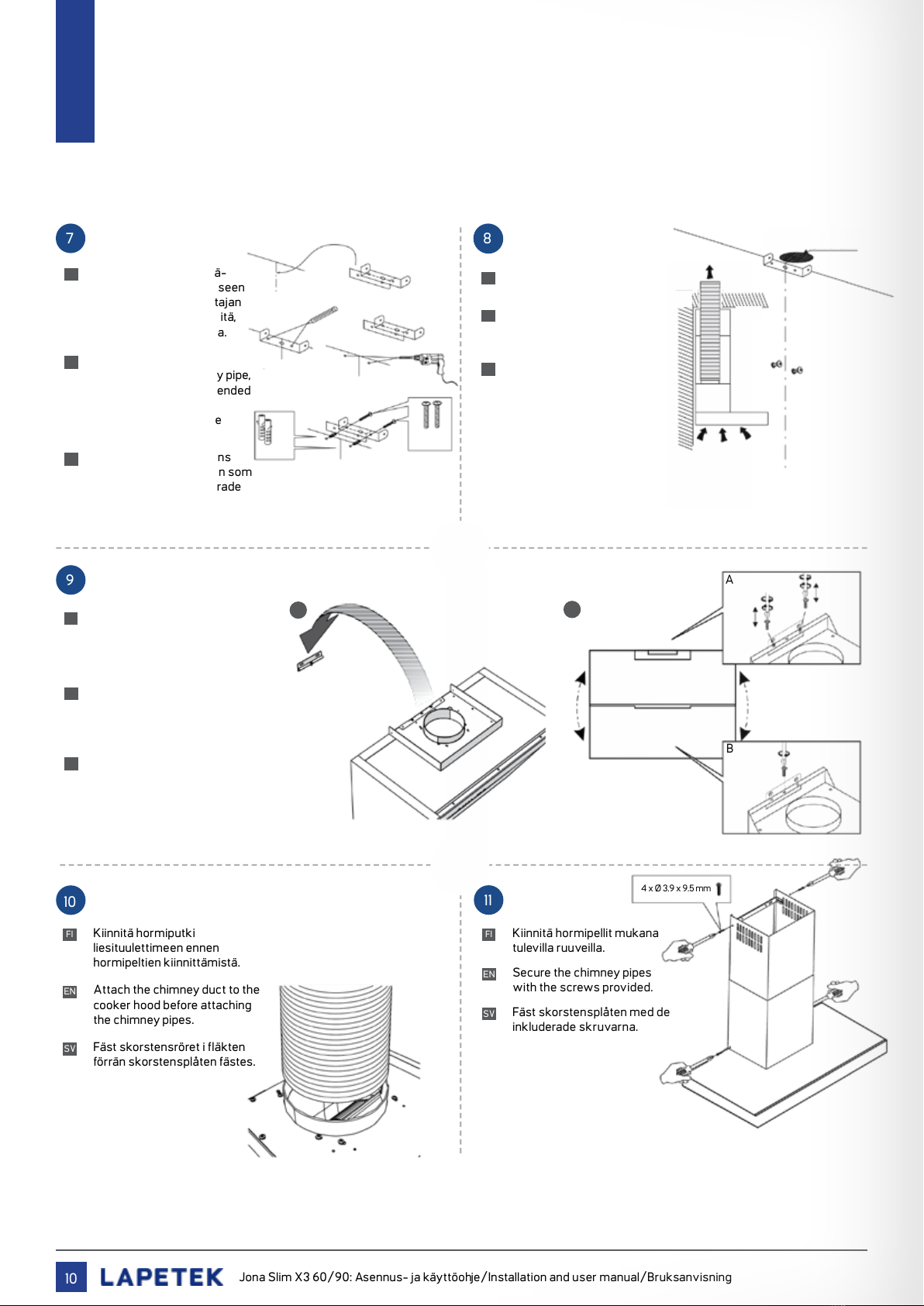

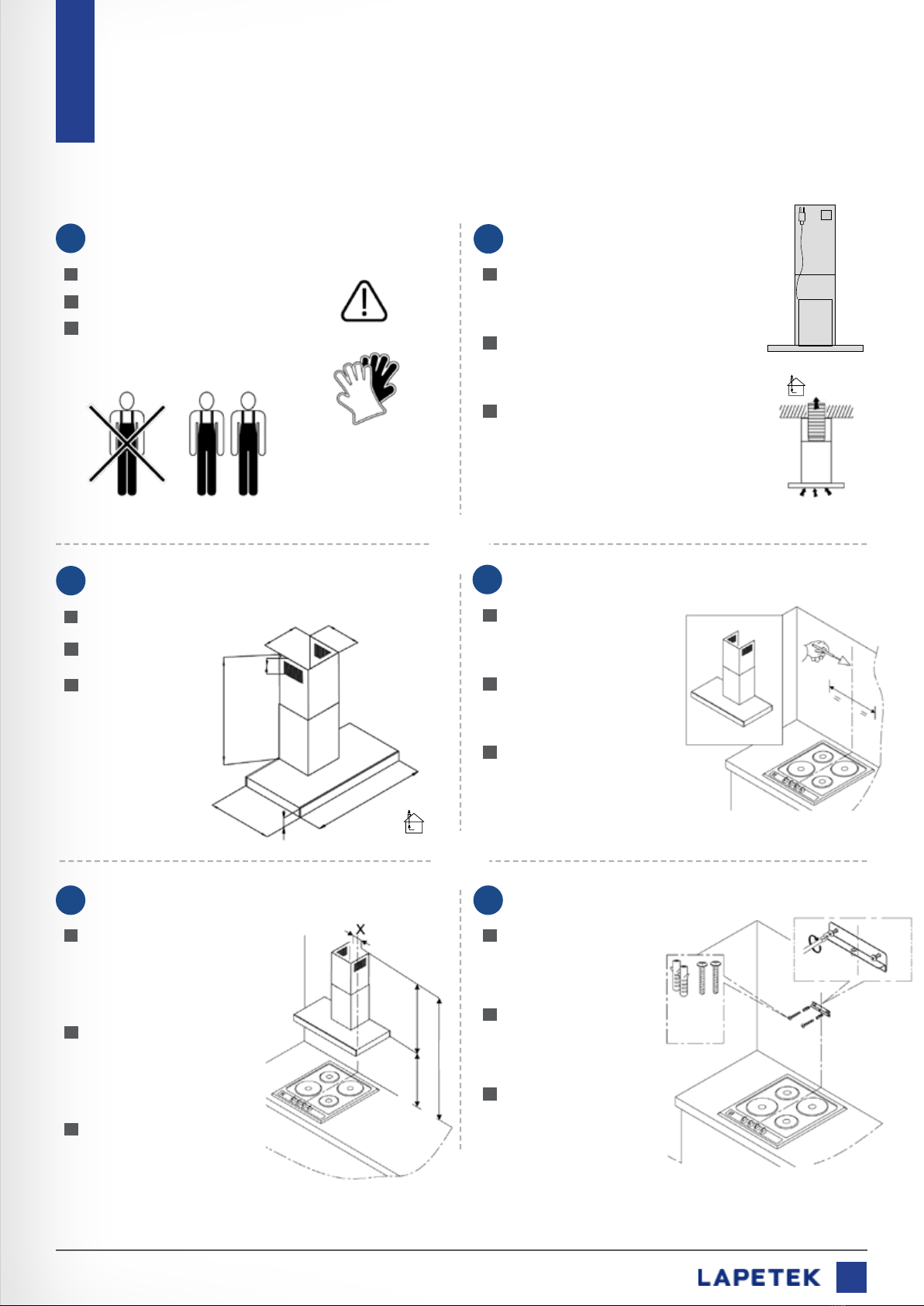

FI Asennus 9-11
EN Installation
SV Installation
FI Laitteen testauspöytäkirja 12-14
EN Product Test document
SV Produktens granskningsprotokol
FI Yhteystiedot 16
FI Contact
SV Kontakt Information
SISÄLTÖ
CONTENTS
INNEHÅLLSFÖRTECKNING

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 1
TURVALLISUUSOHJEITA
SAFETY INFORMATION
SÄKERHETSINFORMATION
FI
■Kyseessä on ammattilaisasennukseen tarkoitettu tuote.
■Varmista ennen laitteen asentamista, että laite tai sen osat eivät ole vaurioituneet tai kolhiintuneet. Muussa tapauksessa ota
yhteys jälleenmyyjään. Viallista tuotetta ei saa asentaa! Asennettu laite katsotaan tarkastetuksi ja hyväksytyksi tuotteeksi.
■Noudata tässä oppaassa annettuja ohjeita. Lapetek ei vastaa mahdollisista haitoista ja vaurioista kuten tulipaloista yms,
jotka aiheutuvat tämän oppaan ohjeiden noudattamatta jättämisestä.
■Asennus tulee suorittaa siten, että tuuletin voidaan irrottaa huoltoa varten purkamatta muita huoneen rakenteita.
Takuukorjauksissa Lapetek ei vastaa rakenteiden purkamisesta aiheutuvista kuluista.
■Liesikupu voi näyttää erilaiselta kuin tämän kirjasen piirustuksissa on esitetty. Käyttö-, huolto- ja asennusohjeet pysyvät kuitenkin
samoina. Varmista että laitteesi tyyppikilvessä oleva tuote- ja versionumero vastaavat ohjeessa mainittuja tietoja.
■Käytä aina suojakäsineitä kaikissa asennus- ja huoltotoimenpiteissä.
EN
■All installation work must be carried out by a professional.
■Before installation, make sure neither the appliance nor its parts are damaged. Otherwise, please contact your dealer.
Do not install a defective product! An installed appliance is considered tested and approved.
■Always follow the instructions in this manual. Lapetek is not liable for any damage, fires etc., resulting from improper
or incorrect installation or use.
■The installation of the appliance must be carried out in a way that the cooker hood can be removed for maintenance without dismantling
other room structures. In case of warranty maintenance, Lapetek is not liable for any costs resulting from dismantling other structures.
■The cooker hood may look different from the drawings in this booklet. However, instructions of use, maintenance and
installation remain the same. Make sure the product and its version number correspond to the information in the manual.
■Always wear protective gloves during installation and maintenance procedures.
SV
■Produkten bör installeras av en professionell installationstekniker.
■Försäkra förrän installation att produkten och dess delar inte är skadade eller har skråmor. I övriga fall ta kontakt med återförsäljaren.
En defekt produkt får inte installeras! En installerad produkt anses vara en granskad och godkänd produkt.
■Följ de instruktionerna som står i denna manual. Lapetek Oy ansvarar inte för t.ex möjliga brister, skador eller eldsvådor som
är orsakade av att anvisningarna i denna manual inte har följts.
■Installationen bör göras så att fläkten kan tas loss och underhållas utan att man behöver ta loss övriga konstruktioner.
Vid garantireparationer ansvarar Lapetek Oy inte för kostnader som uppstår av att undanröja konstruktioner.
■Kåpan kan avvika från de ritningar som finns i denna manual. Bruksanvisningen samt service- och installationsinstruktionerna
är tråtts det de samma då produkt och versionsnumret som står i produktens typskylt är de samma som de som står i manualen.
■Handskar bör alltid användas vid installation och service av produkten.

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
2
Kun laite kytketään verkkoon, valitaan toimintatilaksi X3 (valinta täytyy tehdä 1 minuutin sisällä verkkoon kytkemisestä) painamalla samaan
aikaan ja -näppäimiä vähintään 4 sekunnin ajan. Tämän jälkeen painetaan tai -näppäintä, kunnes näyttöön saadaan numero
3 = X3-tila, joka tallennetaan painamalla ajastinnäppäintä .Tarvittaessa toimintatilan valinta voidaan tehdä uudelleen irrottamalla laite
verkosta ja kytkemällä se uudestaan verkkoon. Ajastinnäppäimestä painettaessa tehostuspelti avautuu ja uudelleen painettaessa sulkeutuu.
Tehostusläpän avautuminen näkyy näytössä:
Tehostusläpän sulkeutuminen näkyy näytössä:
Näytössä numeron perässä oleva piste on valaistu, kun tehostusläppä on auki. Mikäli näppäimistöön ei kosketa, sulkeutuu tehostusläppä
180 minuutin kuluttua.
Lyhyt painallus valonäppäimestä sytyttää valot täydelle teholle, mikä sopii työskentelyyn lieden äärellä. Saman näppäimen lyhyt painallus
sammuttaa valot. Valoissa on kolmiportainen himmennystoiminto. Kun valonäppäintä painetaan kolmen sekunnin ajan valojen ollessa päällä
täydellä teholla, valot himmenevät keskiteholle. Kun valonäppäintä painetaan uudelleen kolmen sekunnin ajan, valot himmenevät
tunnelmavaloiksi. Valot syttyvät aina täydellä teholla.
KÄYTTÖ
USE
ANVÄNDNING
FI
■Liesikupu on suunniteltu keittohöyryjen poistoon ja on tarkoitettu vain kotitalouskäyttöön.
■Irrota liesikuvun pistotulppa pistorasiasta ennen puhdistusta tai kunnossapitoa irrottamalla pistoke tai sulkemalla/irrottamalla sulake.
■Älä koskaan käytä laitetta ilman rasvasuodatinta.
■Laitteen päällä ei saa säilyttää/laittaa esineitä.
■Huolehdi riittävän korvausilman saannista avaamalla tarvittaessa esimerkiksi tuuletusikkuna. Puutteellinen korvausilma
estää liesikupua imemästä kunnolla.
■Laitteen alla/läheisyydessä ei saa pitää avotulta/liekittää ruokia.
■Laitteen sisälle ja rasvasuodattimeen kertyvää rasvan määrää tulee tarkkailla säännöllisesti poistamalla rasvasuodatin ja puhdistamalla
sekä laite että rasvasuodatin tarvittaessa.
■Rasvasuodatin tulee pestä säännöllisesti (aina kun se on likainen tai vähintään 3 kk välein) tulipalovaaran välttämiseksi.
■Rasvasuodattimet voidaan pestä astianpesukoneessa. Vältä pisimpiä ja kuumimpia pesuohjelmia.
Rasvasuodattimet kuluvat käytössä ja ne tulee vaihtaa kun niiden pinta/väri alkaa olla kulunut tai haalistunut.
KYTKINPANEELITOIMINNOT
TEHOSTUSLÄPPÄ
AUKI/KIINNI
VA L O
NÄYTTÖ

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 3
KÄYTTÖ
USE
ANVÄNDNING
When the appliance is connected to mains power source, the operational mode of the appliance must be set to X3 (within 1 minute of
connecting to mains current) by pressing the and keys simultaneously for at least 4 seconds. After, press the or keys until
number 3 (= X3 mode chosen) appears on the display. Save the X3 mode by pressing the timer key .The operational mode of the appliance
can be re-set by disconnecting and re-connecting the appliance to mains current.
The opening of the flow control damper is shown on the display:
The closing of the flow control damper is shown on the display:
The dot after the number on the display is illuminated when the flow control damper. After the 180 minutes without any user action,
the flow control damper closes.
Pressing the key briefly turns the lights on / off. The lights turn on at full luminous intensity which is suitable for working. In addition,
the lights have a three-stage dimming function. When the lights are on at full power, pressing the key for three seconds will dim the lights
to general lighting. When pressing the key once more for three seconds, the lights dim to ambient lighting. The lights always turn on at full
luminous intensity.
CONTROL PANEL FUNCTIONS
EN
■The cooker hood is designed for extracting cooking fumes and is for domestic use only.
■Unplug the appliance or remove the fuse before cleaning or maintenance.
■Never use the appliance without a grease filter.
■Do not store or place anything on top of the appliance.
■Make sure there is adequate exchanging air from outside in the room by, for example, opening a window when the hood is in use.
Inadequate ventilation prevents the hood from working properly.
■Do not flambé or set an open fire under or near the appliance.
■The amount of grease inside the hood and the grease filters should be monitored regularly by removing the grease filter and
cleaning both the appliance and the grease filter when necessary.
■The grease filter must be cleaned regularly (whenever necessary or at least every 3 months) to prevent risk of fire.
The grease filter can be washed in a dishwasher. Do not use the longest and hottest washing programs. The grease filters will wear
out and should be replaced when their surface/color begins to be worn or faded.
THE FLOW CONTROL DAMPER
OPEN/CLOSE LIGHT
DISPLAY

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
4
KÄYTTÖ
USE
ANVÄNDNING
För att välja X3 läget gör följande (installationen måste ske inom en minut efter att strömmen kopplas på): Tryck samtidigt på knappana och
i minst 4 sekunder tills displayn visar nummer 3 (= X3-läge valt) visas på displayen. Spara X3-läget genom att trycka på timerknappen .
Driftläget för apparaten kan återställas genom att koppla från och återansluta apparaten till nätström.
Förstärkningsventilen öppning visas på displayen:
Stängningen av förstärkningsventilen visas på displayen:
Punkten efter siffran på displayen lyser när flödeskontrollspjället. Om du inte rör vid kontrollpanelen stängs förstärkningsventilen efter
180 minuter.
Ett kort tryck på ljusknappen tänder ljusen på arbetsbelysning för spisen. Ett ytterligare kort tryck på knappen släcker ljuset. Ljuset har
även en tre-stegig dimmningsfunktion. Trycker man på ljusknappen i tre sekunder då ljuset är på full effekt, dimmas ljusen till den mellersta
effekten. Om man trycker på nytt på ljusknappen i tre sekunder, dimmas ljusen still stämningsbelysning. Ljusen tänds alltid på full effekt.
SV
■Kåpan är planerad för att avföra ångor från matlagning och är ämnad endast till hushållsanvändning.
■Ta bort strömpluggen från eluttaget eller ta bort säkringen förrän fläkten rengörs eller underhålles.
■Använd aldrig apparaten utan fettfiltret.
■Saker får inte förvaras/läggas på apparaten.
■Se till att det flödar tillräckligt med ersättningsluft till utrymmen t.ex. genom att öppna fönstret. Bristfällig ersättningsluft
hindrar fläkten att suga effektivt.
■Under/vid närheten av kåpan får man inte ha öppen eld/flambera mat.
■Fett som samlas in i kåpan och i fettfiltret bör granskas regelbundet genom att ta bort fettfiltret och rengöra både fläkten och
fettfiltret regelbundet.
■Fettfiltret bör tvättas regelbundet (alltid när det är smutsigt eller minst var 3 månad) för att undvika brandfara.
■Fettfiltret kan tvättas i diskmaskinen. Undvik de längsta och varmaste tvättprogrammen. Fettfiltren slits i användning och de bör bytas då
deras yta/färg börjar bli sliten eller ljum.
KONTROLLPANELENS FUNKTIONER
FÖRSTÄRKNINGSVENTILEN
ÖPPNA /STÄNG
LJUS
SKÄRM

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 5
1000
2550
900
490 470
650
140
750

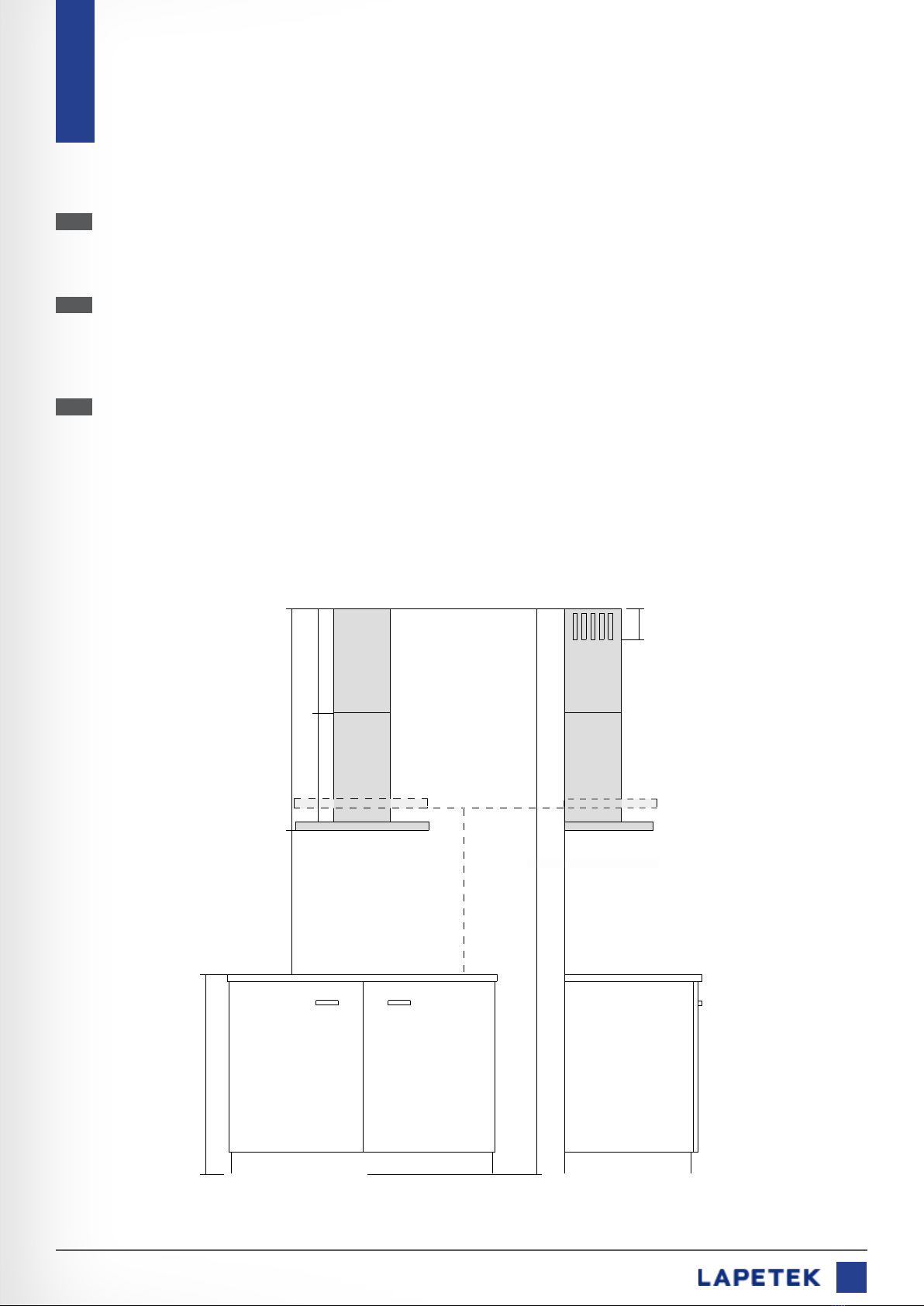

ASENNUSKORKEUS
INSTALLATION HEIGHT
INSTALLATIONS HÖJD
FI
■Maksimi asennuskorkeus on 750 mm liedestä. Tällöin kokonaishuonekorkeus voi olla 2650 mm (huomioi kuvan muut mitat).
■Lisävarusteena on saatavana pidempi 860 mm hormin alaosa.
EN
■The maximum installation height is 750 mm from the cooker. In this case, the ceiling height of the room can be 2650 mm
(please take into account all the other dimensions and measurements in the picture).
■A taller, 860 mm lower part of the chimney pipe is available as an accessory.
SV
■Den maximala installationshöjden är 750 mm från spisen. Då kan den totala rumshöjden vara upp till 2650 mm
(observera även bildens övriga mått).
■En längre 860 mm nedre del till skorsten finns tillgängligt som tillbehör.

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
6
HUIPPUIMURIKYTKENNÄT X3
EXTERNAL MOTOR CONNECTIONS X3
ENTERN MOTOR KOPPLINGAR X3
4
FI
■Paina tehostusventtiili (G) kuvun hormilähtöön (H).
EN
■Press the flow control damper (G) to the duct flue output (H).
SV
■Tryck förstärkningsventilen (G) mot kanalrörets utlopp (H).
2
3
(G)
(H)
(D)
(A)
(E)
(C)
(B)
(F)
(A)
(B)
(C)
FI
■Kiinnitä jakorasian johto (C) ohjainyksikköön (A) sekä jakorasiaan (B).
Kytke näppäimistön johto (E) sekä tehostusläpän johto (F) jakorasiaan (B).
Valojen johto (D) työnnetään nuolen osoittamasta aukosta kammion sisään
ja kytketään valoilta tulevien johtojen liittimiin. Poista syöttöjohdot (kuva 4)
ohjainyksiköstä (A)
EN
■Attach the Junction Box cable (C) to the Control Unit (A) and the Junction
Box (B). Connect the keyboard cable (E) and the flow control damper (F)
to the Junction Box (B). Push the lamp cable (D) inside the chamber as
shown in the picture and connect the lamp cables to the connectors
leaving of the lamp unit. Remove supply wires (picture 4) from the
Control Unit (A).
SV
■Anslut kopplingsboxkabeln (C) till kontrollenheten (A) och kopplingsboxen
(B). Anslut tangentbordskabeln (E) och strömklaffkabeln (F) till kopplings
boxen (B). Skjut in lampkabeln (D) inuti kammaren enligt bilden och anslut
lampkablarna till kontakterna som lämnar lampenheten. Ta bort
matningskablarna (bild 4) från elektronik lådan (A).
FI
■Ohjainyksikkö (A) kiinnitetään kuvan osoittamalla tavalla liesikuvun päälle
ruuvaamalla. Ohjainyksikön PE-johtimet (B) kiinnitetään kuvassa
näkyvään kiinnityskohtaan (C).
EN
■The Control Unit (A) is attached to the Cooker Hood by screwing as
shown in the picture. The PE-wires of the Control Unit (B)
are attached to the attachment point (C) as shown in the picture.
SV
■Elektronik lådan (A) fästes till kåpan med hjälp av skruvar.
PE-kablarna (B) fästes till (C) på bilden.
1
1,8 m Tehostusläppä
Valve
Spjäll
KE/VI, RU, SI, SI, RU, MU, SI, MU, RU, PU
YE/GR, BR, BLU, BLU, BR, BLA, BLU, BLA, BR, RE
GU/GR, BR, BL, BL, BR, BL, BL, SV, BR, RÖ
P O I STA
PULL AWAY
TA BORT
0 -1 0 V
(A)
M

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 7
VALAISIMEN VAIHTO
REPLACEMENT OF LIGHTING
BELYSNINGS BYTE
2
3
5
4
7
1
1
Valaisin + pidike takaapäin
Light + holder from backside
Lampa + hållare bakifrån
Lampun poistosuunta
Removing direction
Riktning för att ta loss lampan
Pidike/holder/hållare
LED-valo/LED-light/LED-ljus
2
3
4
5
6
7
FI Poista rasvasuodattimet ennen LED-valaisimen vaihtoa.
EN Remove the grease filters before replacing the lamp.
SV Ta loss fettfiltret förrän byte av LED belysningen.
FI Paina valaisinta varovasti sisäänpäin, jolloin se irtoaa kuvun rungosta.
EN Push the lamp gently inwards to release it from the body of the hood.
SV Tryck försiktigt inåt på lampan så att den lossar från fläktens ram.
FI Työnnä valaisinta kuvun sisällä nuolen suuntaan samalla painaen valaisin-
ta kuvun ulkopuolelta, jolloin se irtoaa kuvun sisällä olevista pidikkeistä.
EN Gently push the lamp inside the hood in the direction of the arrow pressing
from outside at the same time to release it from the holders inside the
hood.
SV För att lampan skall lossa från dess fästen, skall du samtidigt både
innanför fläkten trycka lampan försiktigt i pilens riktning och utanför trycka
lampan inåt.
FI Ota valaisin varovasti esiin.
EN Carefully pull out the lamp.
SV Dra lampan försiktigt loss.
FI Irrota valaisimen johto (pikaliitin 5) ja vaihda valaisin uuteen.
EN Disconnect the cable (quick connector 5) and replace the lamp.
SV Ta loss lampans kabel (snabbkoppling 5) och byt lampan till en ny lampa.
FI Lopuksi purista valaisin ja sitä pitävä pidike kuvun sisällä runkoon,
jotta valaisin kiinnittyy kunnolla runkoon.
EN Finally, squeeze the lamp and its holder in place inside the hood to
securely attach the lamp to the body of the hood.
SV Till slut kläm lampan och dess fästen in till ramen så att lampan blir
fäst ordentligt.
FI Asenna uusi valaisin päinvastaisessa järjestyksessä.
EN Install the new lamp in reverse order.
SV Installera nya lampan i motsatt ordning.

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
8
TAKUU JA HUOLTO
WARRANTY AND MAINTENANCE
GARANTI OCH SERVICE
FI
■Lapetek-liesikuvuilla on kahden (2) vuoden takuu. Lapetek ei ole vastuussa välillisistä vahingoista.
Takuu ei koske kuluvia osia, kuten esimerkiksi valaisimia ja suodattimia.
■Tämä laite on valmistettu EU-direktiivin 2012/19/UE mukaisesti (SER).
■Rasvasuodattimen pesu (katso lisäohjeita asennuskohdasta 12-14).
■LED-valon vaihto (katso lisäohjeita sivu 8).
■Lisätietoa: lapetek.fi
EN
■Lapetek cooker hoods have a two-year (2) warranty. Lapetek is not liable for any indirect defect or damage.
The warranty does not cover consumable parts such as lamps, light sources, filters, etc.
■This device is manufactured in accordance with EU Directive 2012/19/UE (SER).
■Cleaning the grease filter (for further instructions, see installation instructions steps 12-14).
■Replacing the LED-light (for further instructions, see page 8).
■Additional information: lapetek.fi
SV
■Lapetek kökskåpor har en två (2) års garanti. Lapetek ansvarar inte för indirekta skador. Garantin täcker
inte delar som slits, t.ex. belysning och filter.
■Denna produkt är tillverkad enligt EU direktivet 2012/19/UE (SER).
■Rengöring av fettfilter (se tilläggsinstruktioner steg 12-14).
■Byte av LED belysning (se tilläggsinstruktioner steg 8).
■Tilläggsinformation: lapetek.fi

1
9
Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
65
4
3
2
1,8 m
ELECTRICAL 550
GAS 650
FI Asennus hormiin. Sisältää 1,8 metriä pitkän
pistotulpalla varustetun liitosjohdon ja
160 mm hormiliitososan.
EN Flue installation. Includes a 1,8 m long
power supply cable and 160 mm flue
connection reducing socket.
SV Installeras antingen till egen kanal.
Innehåller en 1,8 meter lång kopplingsledning
med en strömplugg och 160 kanal förbindning.
255/322
400
600/900
230/265
490 - 960
40
A
Y
ASENNUS
INSTALLATION
INSTALLATION
FI Muista suojavarusteet.
EN Remember to wear protective gear.
SV Kom ihåg skyddsklädsel.
FI Laitteen mitat.
EN Measurements of
the appliance.
SV Produktens mått.
FI Minimietäisyys liedestä:
Sähköliesi 55 cm,
Kaasuliesi 65 cm.
Suositeltava max.
asennuskorkeus
75 cm liedestä.
EN Minimum distance from the
cooker: Electric cooker 55 cm,
Gas cooker 65 cm,
Recommended max.
installation height 75 cm from
the cooker.
SV Minimi avstånd från spisen:
Elspis 55cm, Gasspis 65 cm.
Rekommenderad maximal
installationshöjd 75 cm från
spisen.
FI Käytä seinäkiinnitykseen
seinämateriaalivalmistajan
suosittelemia kiinnikkeitä,
joita saa rautakaupoista.
EN For wall mounting, use
fasteners recommended
by the wall manufacturer,
available from hardware
stores.
SV Då produkten fästes
i vägg bör man använda
fästen som har
rekommenderats av
väggmaterial tillverkaren.
FI Mittaa ja merkitse
kiinnikkeen ruuvien paikat,
samaan keskilinjaan
liesitason kanssa.
EN Measure and mark the
locations of the bracket
screws at the same center
line as the cooker.
SV Mät och märk var skruvarna
skall fästas så att fläkten är i
linje med spisen.
2 x
Ø 8 x 40 mm
2 x
Ø 4,5 x 50 mm

1
10 Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
9
87
A
B
11
10
FI Kiinnitä hormiputki
liesituulettimeen ennen
hormipeltien kiinnittämistä.
EN Attach the chimney duct to the
cooker hood before attaching
the chimney pipes.
SV Fäst skorstensröret i fläkten
förrän skorstensplåten fästes.
FI Kiinnitä hormipellit mukana
tulevilla ruuveilla.
EN Secure the chimney pipes
with the screws provided.
SV Fäst skorstensplåten med de
inkluderade skruvarna.
4 x Ø 3.9 x 9.5 mm
12
FI Käytä hormipellin seinä-
kiinnityslistan kiinnitykseen
seinämateriaalivalmistajan
suosittelemia kiinnikkeitä,
joita saa rautakaupoista.
EN For mounting the wall
bracket for the chimney pipe,
use fasteners recommended
by the wall material
manufacturer, available
from hardware stores.
SV För att fästa skorstenens
väggram, använd fästen som
har blivit rekommenderade
av väggmaterialtillverkaren
och som hittas från en
järnbutik.
FI Nosta liesituuletin seinäkiin-
nikkeeseen ja säädä se vaate-
riin. Kiinnitä lopuksi keskim-
mäinen varmistusruuvi.
EN Lift up the cooker hood into
the wall bracket and adjust it
horizontally. Finally, attach the
middle retaining screw.
SV Lyft fläkten till väggramen och
justera den horisontellt. Till
slut spänn fast den mellersta
skruven.
FI Huomioi sähköjohdon vaatima
tila hormiputken lisäksi.
EN Note the space required by
both the power supply cable
and the chimney pipe.
SV Utöver utrymmet för
skorstenen observera även
utrymmet för elkabeln.
2x
Ø4,5x50mm
2 xØ 8
2x
Ø8x40mm
Ø16 cm
ASENNUS
INSTALLATION
INSTALLATION

11
Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
ASENNUS
INSTALLATION
INSTALLATION
12
14
13
FI Poista rasvasuodatin. Kytke
valojen ja kytkinpaneelin johdot
rasvasuodattimien takaa.
EN Remove the grease filter.
Connect the cables for the lights
and control panel behind the
grease filters
SV Ta loss fetfiltret. Koppla
belysningens och
kontrollpanelens kablar
bakom fettfiltret.
FI Rasvasuodattimet voidaan pestä astianpesukoneessa. Vältä pisimpiä
ja kuumimpia pesuohjelmia. Rasvasuodattimet kuluvat käytössä ja ne
tulee vaihtaa kun niiden pinta/väri alkaa olla kulunut tai haalistunut.
EN The grease filter can be washed in a dishwasher. Do not use the
longest and hottest washing programs. The grease filters will wear
out and should be replaced when their surface/color begins to be
worn or faded.
SV Fettfiltret kan tvättas i diskmaskinen. Undvik de längsta och hetaste
tvättprogrammen. Fettfiltren slits i användning och de bör bytas då
deras yta/färg börjar bli sliten eller ljum.
FI Rasvasuodattimen
paikalleen laitto.
EN Inserting the grease filter.
SV Lägg fettfiltret tillbaka
på sin plats.

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 12
FI
ASENTAJAN SUORITTAMA LAITTEEN TESTAUSPÖYTÄKIRJA
Asennuksen yhteydessä tulee asentaja toimesta tarkistaa alla olevat kohdat. Tarkistuskohdat alkavat jo ennen varsinaista asennusta.
Asentajan allekirjoitus varmistaa asennuksen suoritetun ohjeiden mukaisesti ja laitteen toimivuuden sekä moitteettoman kunnon.
■Mikäli jokin yllä oleva kohdista välillä 1) – 6) ei ole kunnossa, tulee asentajan ottaa heti yhteyttä myyjään/asennuksen tilaajaan sekä
Lapetekin huoltoon numeroon: [phone] saadakseen ohjeet jatkotoimenpiteitä varten.
■Mikäli kohta 3) ei ole kunnossa tulee asentajan olla yhteydessä asennuksen tilaajaan/myyjään ja kertoa hormistossa olevasta ongelmasta,
mikä pienentää tuulettimen imutehoa.
■Lapetekin myöntämän takuun ehtona on tämän asiakirjan täyttäminen ja testauskohtien kunnon moitteettomiksi toteaminen.
Reklamaation yhteydessä tulee toimittaa kopio tarkistuspöytäkirjasta.
Asentajan allekirjoitus
Asentajan nimenselvennys Yrityksen nimi
Päivämäärä ja paikka
LAITTEEN TESTAUSPÖYTÄKIRJA
PRODUCT TEST DOCUMENT
PRODUKTENS GRANSKNINGSPROTOKOL
Ennen asennusta:
1. Laite on ulkoisesti kunnossa poistettaessa pakkauksesta ja siinä on mukana kaikki osat.
Laitteessa ei ole näkyviä pintavikoja/virheitä/värivirheitä/kolhuja/naarmuja.
Asennuksen jälkeen:
2. Imuteho asennuksen jälkeen on moitteeton. Mikäli imuteho on asennuksen jälkeen huono, tulee tarkistaa
huippuimurin yleinen toimivuus (tehon riittävyys) sekä selvittää mahdollinen virtausta rajoittava hormiston kohta.
3. Tehostusläppä avautuu/sulkeutuu.
4. Valot toimivat.
5. Valojen tehonsäätö toimii
6. Laite on asetettu X3 tilaan ( = moottoria eivoi sammuttaa pois).

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 13
EN
INSTALLER SIGNED PRODUCT TEST DOCUMENT
During installation, the installer must must check the checklist below. Please note that the first checkpoints take place before the actual
installation. By signing the document, the installer ensures the installation has been carried out in accordance with the installation instructions
and that the appliance is functioning properly and is flawless.
■In case any of the checkpoints 1) to 6) above are not in order, the installer must immediately contact the seller/customer
as well as Lapetek service at [phone] for further information.
■In case checkpoint 3) is not in order, the installer must contact the customer/seller and let them know that the house has a problem
in the ventilation duct that decreases airflow.
■The warranty granted by Lapetek is conditional on the completion of this document and the certification of the condition
of the checkpoints. A copy of the test document must be submitted with a product reclamation.
Installer’s signature
Clarification of the installer’s name Company name
Date and place
LAITTEEN TESTAUSPÖYTÄKIRJA
INSTALLER SIGNED TEST DOCUMENT
GRANSKNINGSPROTOKOLL
Before installation:
1. The appliance is externally in good condition when removed from packaging and includes all its parts.
The appliance has no imperfections/visible defects/color defects/bumps/scratches/etc.
After installation:
2. Check that the suction power is perfect after installation. In case the suction power is poor after installation,
Check that external motor works properly and there is nothing in the piping causing decrease of the air flow.
3. Flow control damper opens/closes.
4. Lights are working.
5. Power control of the lights are lights are working
6. The device is set to X3 (= the motor cannot be switched off).

Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning
14
LAITTEEN TESTAUSPÖYTÄKIRJA
PRODUCT TEST DOCUMENT
PRODUKTENS GRANSKNINGSPROTOKOLL
SV
PRODUKTENS GRANSKNINGSPROTOKOLL SOM UTFÖRS AV INSTALLATÖREN
I sammband med installationen bör installatören granska nedanstående punkter. Granskningspunkterna börjar redan förrän själva
installationen. Installatörens underskrift försäkrar att installationen gjorts enligt instruktionerna samt att produkten fungerar och är i gott skick.
■Ifall någon av de ovanstående punkterna mellan 1) - 6) inte är i skick skall installatören omedelbart kontakta säljaren/installationens
bestälare samt Lapeteks service som nås från numret: [phone] för att få råd till att fixa problemet.
■Ifall punkt 3) inte stämmer överens bör installatören kontakta den som beställt installationen/sålt produkten och beskriva problemet
i skorstenen som minskar luftflödet.
■Som krav för den garanti som Lapetek beviljar är att fylla i detta protokoll och att fastställa att alla granskningspunkter är godkända.
Vid reklamation bör man skicka en kopia på granskningsprotokollet.
Installatörens underskrift
Installatörens namnförtydligande Företagets namn
Datum
Förrän installation:
1. Kolla att apparaten är utifrån sett i skick då den tagits bort från förpackningen och att den inkluderar alla delar.
Apparaten får inte ha synliga ytskador/fel/ färgfel/bucklor/skråmor
Efter installationen:
2. Kolla att sugkraften efter installationen är tillräcklig. Ifall sugkraften är dålig bör man kolla att olika
external motorn fungerar normalt (effekten är tillräcklig) och att det inte finns något i skorstenen som hindrar
luftflödet
3. förstärkningsventilen öppnar/stänger.
4. Ljusen fungerar.
5. Strömkontroll av lamporna är lampor som fungerar.
6. Enheten är inställd på X3 ( = motorn kan inte stängas av).

Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning 15

YHTEYSTIEDOT
CONTACT
KONTAKT INFORMATION
FI Oy Lapetek Ab
www.lapetek.fi
Myynti, tekninen neuvonta ja huolto
[e-mail]
EN Oy Lapetek Ab
www.lapetek.fi
Sales, technical support and service
[e-mail]
SV Oy Lapetek Ab
www.lapetek.fi
Försäljning, teknisk service och tekniskt underhåll
[e-mail]
16
