Larzep F005121 User manual

MESA ELEVADORA HIDRAULICA
HYDRAULIC LIFTING TABLE
F005121 & F01571
INDICE
1. Requisitos esenciales de seguridad.
2. Características Técnicas.
3. Puesta en marcha.
4. Mantenimiento.
5. Garantía.
6. Declaración de Conformidad.
ANEXOS

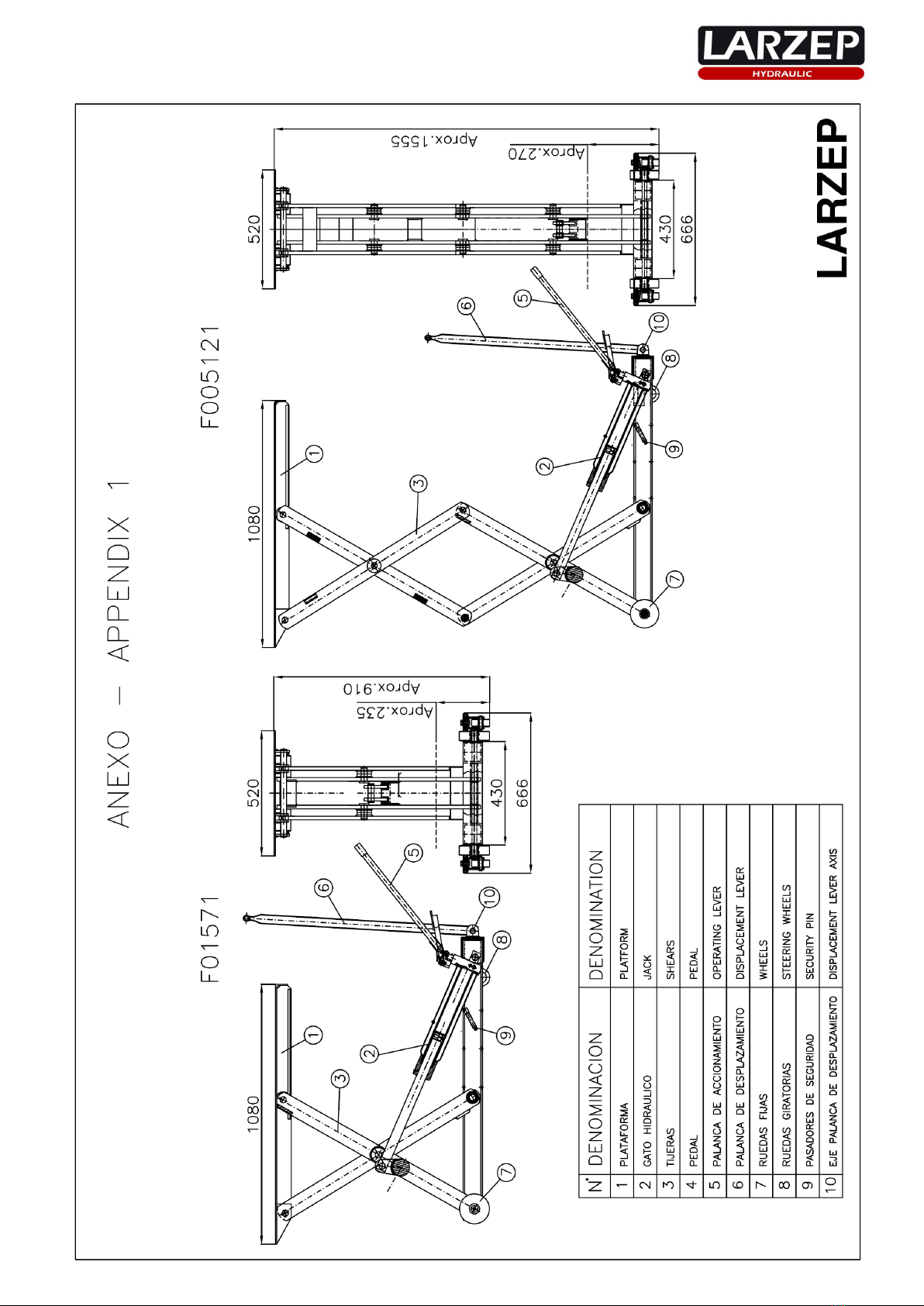

1. Plano general. Anexo 1

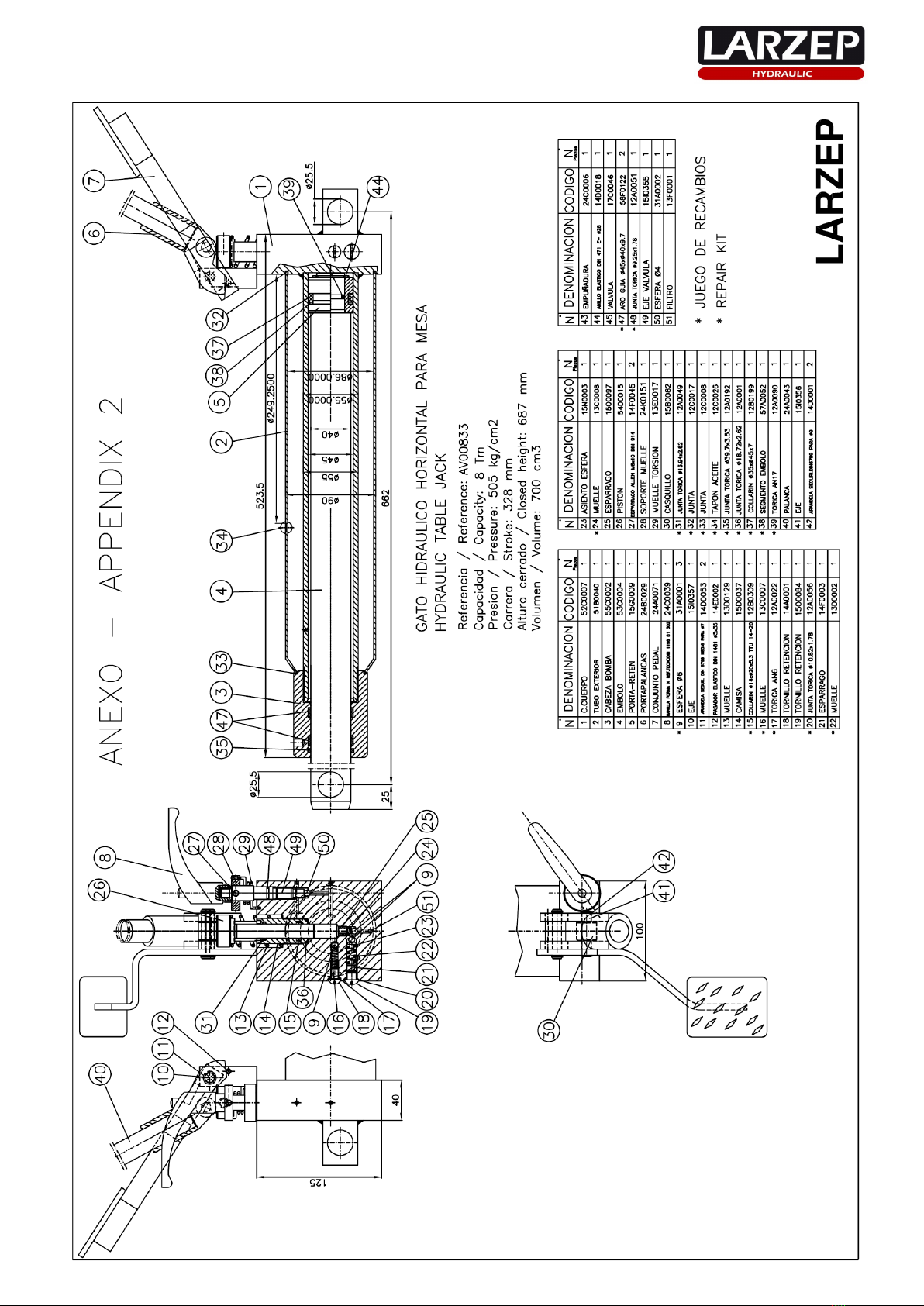

2. Plano del elemento hidráulico. Anexo 2
INDEX
1. Essential safety requirements.
2. Technical features.
3. Starting.
4. Maintenance.
5. Warranty.
6. Declaration of Conformity.
ANNEX
1. General drawing. Annex 1
2. Hydraulic Component drawing. Annex 2
LARZEP, S.A.
Avenida Urtiaga, 6
48269 MALLABIA, SPAIN
Tel. [phone]
Fax. [phone]
e-mail: [e-mail]
www.larzep.com

2
1. REQUISITOS ESENCIALES DE SEGURIDAD
Las mesas elevadoras de accionamiento manual LARZEP, modelos F005121 y F01571, sirven para elevar cargas máximas de 500 y 1500 kg. respectivamente,
estando la movilidad asegurada por cuatro ruedas, dos de ellas fijas y dos direccionales. El recorrido vertical es de 675 mm para el modelo de simple tijera
(F01571) y de 1.285 mm para el de doble tijera (F005121).
Las mesas han sido diseñadas, fabricadas y testadas según la norma UNE-EN 1570. Las mesas descritas en el presente manual permiten la elevación de grandes
cargas, lo que conlleva unos riesgos previstos por el fabricante.
El operador debe de conocer los riesgos y los sistemas diseñados para evitarlos. Una mala utilización de las mesas o el empleo de ellas para
aplicaciones no previstas (elevación de personas) pueden ocasionar daños irreparables.
Riesgos mecánicos: Las mesas han sido diseñas para soportar las cargas nominales establecidas. Una válvula limitadora impide la elevación de cargas
superiores. En caso de cargar la mesa una vez elevada, el operador debe conocer el valor de la carga, ya que sobrepasar los valores admisibles puede suponer
la deformación o incluso la rotura de los elementos mecánicos, con el consiguiente riesgo para el material elevado y para el operador.
Riesgo de aplastamiento: En caso de rotura del sistema hidráulico, la mesa puede sufrir una caída intempestiva y producir un aplastamiento en órganos del
operador que se encuentren dentro del mecanismo de las tijeras. Por ello el operador nunca debe de introducir su cuerpo o parte de su cuerpo dentro de
dicho mecanismo.
Como medida de seguridad y para evitar una bajada no deseada, la mesa se entrega con dos pasadores de seguridad que obligatoriamente se deben situar en
los taladros de la base inmediatamente anteriores a la posición de los rodillos inferiores móviles según la posición de trabajo. Por otra parte las tijeras se
encuentran separadas entre sí y del borde de la mesa, para evitar el cizallamiento.
Riesgo debido a la movilidad: Las mesas LARZEP están diseñadas para poder trasladar la carga. Recomendamos que durante el desplazamiento se mantenga la
carga a la mínima altura posible. Esta regla adquiere más importancia con grandes cargas (mas del 50% de la capacidad) y si la superficie por la que
desplazamos la carga es irregular. En cualquier caso el operador debe de actuar según los criterios lógicos, es decir buscar un centro de gravedad lo más bajo
posible, inspeccionar la zona de traslado, eliminado o evitando las irregularidades, no desplazar la mesa en zonas con pendiente y dirigir la mesa, evitando
movimientos bruscos, desde la palanca diseñada para este fin.
Riesgo de rotura del sistema hidráulico: El sistema hidráulico ha sido diseñado según las normas EN982. En caso de producirse una rotura los pasadores de
seguridad colocados en la base de la mesa limitan la caída incontrolada de la carga.
Riesgos debidos a la función de elevación y descenso: El hecho de tener que accionar manualmente la palanca de accionamiento para elevar la carga, hace
que no se produzcan movimientos intempestivos de subida.
Un mando de accionamiento mantenido, permite la bajada de la carga. Si dejamos de actuar sobre el mando la mesa detiene su movimiento de bajada
(sistema "hombre muerto"). La sensibilidad de este mando permite el control de la velocidad de bajada por parte de operador.
2. CARACTERISTICAS TECNICAS
F005121
F01571
Capacidad de carga
500 kg
1500 kg
Altura máxima de la plataforma
1555 mm
910 mm
Altura mínima de la plataforma
270 mm
235 mm
Dimensiones de la plataforma
1080 x 520 mm
1080 x 520 mm
Presión del sistema hidráulico
570 kg/cm
570 kg/cm
Nº de pedaladas altura máxima
180
180
3. PUESTA EN MARCHA
- Desembalar la mesa y comprobar que no hay elementos deteriorados (pedal, palanca, etc.).
- Soltar la anilla elástica del eje (10) para montar la palanca de desplazamiento (6). Recolocar la anillo en su ranura.
- Colocar la palanca de accionamiento (5) en el orificio del inyector del elemento hidráulico.
- Sin carga sobre la mesa, bombear aceite mediante el pedal (4), comprobar que la mesa se eleva.
- Actuar de la misma manera pero con la palanca (5).
- Actuar sobre la palanca de descenso, girando hacia la derecha. Comprobar la bajada de la mesa.
- Soltando la palanca de descenso la mesa se detiene.
- Recoger la mesa y realizar las mismas operaciones con carga.
- Una vez conseguida la altura de trabajo deseada, bloquear mecánicamente la carga con los pasadores de seguridad (9). Para descender, bombear hasta
liberar los pasadores, extraerlos y colocarlos en sus alojamientos y seguidamente actuar sobre la palanca de descenso.
- En caso de tener que desplazar la carga, buscar la máxima estabilidad de la mesa bajando la altura de la carga lo máximo posible y bloqueando con los
pasadores. Utilizar para desplazar la mesa la palanca (6) evitando los movimientos bruscos.
4. MANTENIMIENTO
- Mantener engrasadas las zonas de rozamiento (rodillos, ejes, etc...).
- El circuito hidráulico es cerrado y por tanto no precisa mantenimiento. En caso de operaciones de reparación, el llenado de aceite se realiza por el tapón
de goma del elemento hidráulico, siendo el nivel el rebosamiento del aceite por este orificio, estando el gato hidráulico en posición vertical.
- En operaciones de reparación utilizar recambios originales. El juego de recambios está marcado (*) en el plano del elemento hidráulico.
5. GARANTIA
LARZEP, S.A. garantiza este producto sobre todos los defectos de diseño y fabricación durante dos años desde la fecha de compra. Esta garantía no incluye el
uso indebido, el desgaste habitual tanto de piezas metálicas y no metálicas, el abuso, los daños por el uso del equipo por encima de su capacidad, y cualquier
desgaste o uso derivado del empleo de fluidos hidráulicos, materiales y componentes no recomendados por LARZEP, S.A.
Si el equipo ha sido vendido por un distribuidor no autorizado, o por partes incompletas, esta garantía queda anulada, sin ningún tipo de responsabilidad por
parte de LARZEP, S.A. En el caso de reclamación, para el correcto uso de esta garantía, devuelva el equipo a LARZEP, S.A. o al distribuidor autorizado que le
vendió el equipo, LARZEP, S.A. reparará o reemplazará el equipo defectuoso según se juzgue oportuno.
LARZEP, S.A., no será responsable de ninguna perdida o daño que pueda ocurrir como resultado de un equipo defectuoso.

3
1. ESSENTIAL SAFETY REQUIREMENTS
Manual operated LARZEP lifting tables F005121 and F01571 have been designed to lift maximum loads of 500 and 1500 kg. They have 4 wheels, two of them
fixed to the table and two movables. Vertical lift is 675 mm for the single scissor (F01571) and 1285 mm for the double scissors (F005121).
These lifting tables have been designed, manufactured and tested following UNE-EN 1570 standards.
They allow elevation of big loads under risks that have been foreseen by the manufacturers.
Mechanical risks: These lifting tables have been designed to support only their set up nominal loads. They have a safety valve to avoid overloads. If the load is
placed over the table ones it has been lifted, user should know how heavy this load is; because overloads could deform or even break mechanical components,
with a risk for the table and for the user.
Crushing risks: If the hydraulic systems brakes, the lifting table could suddenly fell down and cause crushing damages to the user who is working inside the
scissors mechanism. Because of that, user should never introduce his body or any parts of his body in that mechanism
As safety prevention and to avoid an unwanted descent, tables are delivered with two safety pins which obligatorily must be placed in the holes of the base of
table. In the other hand the scissors are separated one to each other and to the edge of the table, to avoid guillotine effects.
Risks caused by movement: These lifting tables have been designed to be able to move or transport the loads. We recommend transportation of loads lifted at
the minimum possible high. This is more important with heavy loads (more than 50% of the capacity) and if the floor where we are moving the loads is
irregular. In any case the user should use the tables under logical criterions, that is look for a gravity centre as low as possible , check the area where he is
going to move the load, do not move the load through slope floors and move the table using the handle.
Risk of brakes in the hydraulic system: The hydraulic system has been designed following EN982 standards.
In case it breaks the safety pins located in the base will control unwanted descends of the load.
Risks due to elevation and descend of the loads: The fact that tables are operated manually with the handle avoids sudden lifting movements.
There is a continually pressed command switch which allows the descent. If we stop pushing this command, the table will remain descending (dead man –
system). The sensibility of this command allows the user to control descend speed.
2. TECHNICAL FEATURES
F005121
F01571
Load capacity
500 kg
1500 kg
Platform maximum height
1555 mm
910 mm
Platform minimum height
270 mm
235 mm
Platform dimensions
1080 x 520 mm
1080 x 520 mm
Hydraulic system pressure
570 kg/cm
570 kg/cm
Pumping number for max. height
180
180
3. STARTING
-Unpack the table and check that all components (pedal, handle, etc) are in good conditions
-Release elastic ring of the edge (10) to assemble handle (6). Place the elastic ring again in the slot.
-Place operating handle (5) inside the hole of the hydraulic element injector.
-Without any load over the table, pump oil with pedal (4) and check that the table is lifted.
-Do the same but with handle (5)
-Turning descend handle to the right, check that the table comes down.
-Loosing descend handle table should stop its descent.
-Do exactly the same but under load.
-Ones required lifting high is reached block the load mechanically with the two safety pins (9). For descending, pump the handle until the two pins come out,
take them and place them in their ports, then use descending handle.
-Use handle (6) to move the table under loads trying to avoid sudden movements.
4. MAINTENANCE
-Keep friction parts (rollers, edges, etc) always greasy
-Hydraulic circuit is closed, so it does not need maintenance. In case of reparations jobs, oil has to be filled up through the rubber plug in the hydraulic system
and just up to the hole with the hydraulic jack in vertical position.
-For reparation jobs use always original spare parts. Set of spare parts is marked (*) in the drawing of the hydraulic components.
5. WARRANTY
LARZEP, S.A. guarantees its products against all design and manufacturing defects for the durations of two years from the date of purchase. This guarantee
does not include the ordinary wear of both metal and non-metal parts, abuse, using the equipment beyond its rated capacity and any wear or damage
incurred as a result of using a hydraulic fluid which is not recommended by LARZEP, S.A.
Please note that if the equipment is disassembled or serviced by anyone other than an authorized service dealer or by LARZEP, S.A., this guarantee is rendered
null and void.
In the event of a warranty claim, return the equipment, to LARZEP, S.A. or the authorized dealer which sold you the hydraulic equipment, LARZEP, S.A. will
repair or replace the faulty equipment, whichever is deemed most appropriate. LARZEP, S.A. shall not be held liable for any consequential damages or losses,
which may occur as a result of faulty equipment.
Users should know that risks and systems designed to avoid them. A bad use of the tables for operations not foreseen like lifting people
could cause irreparable damages.

4
6. DECLARACIÓN DE CONFORMIDAD / DECLARATION OF CONFORMITY
