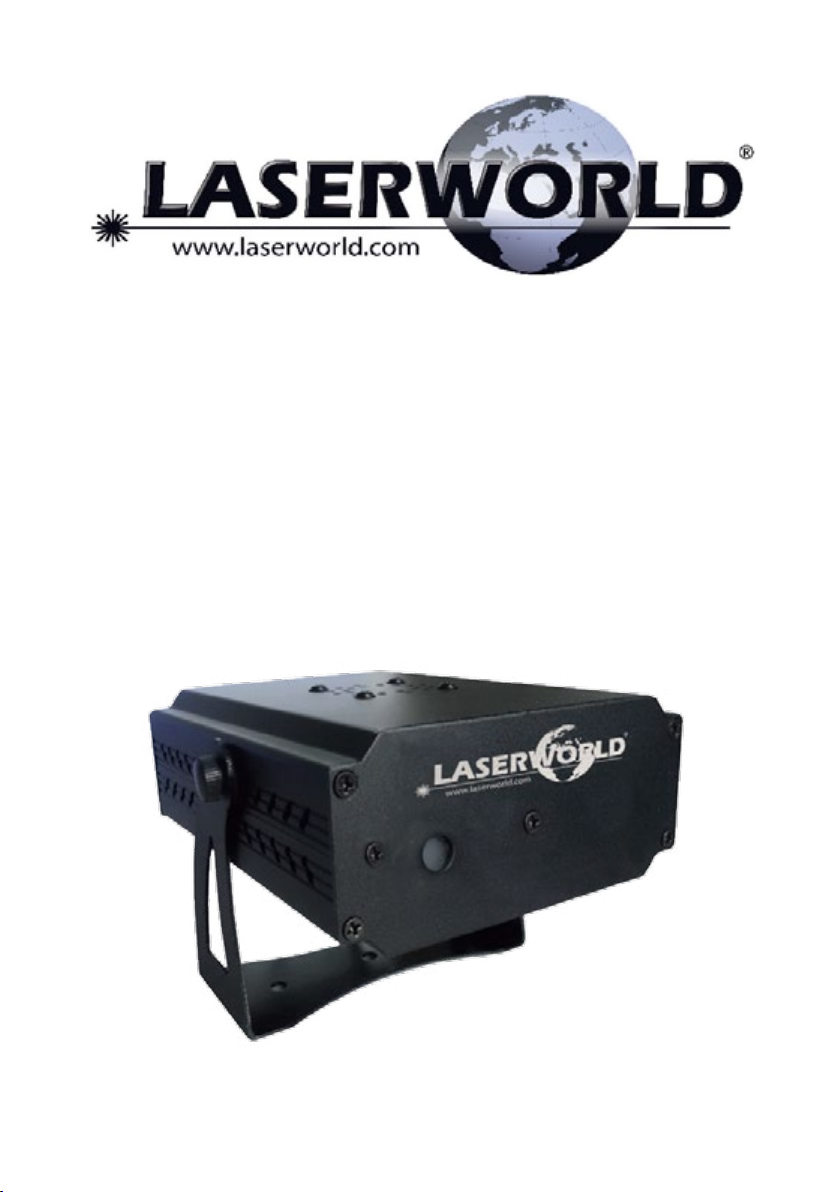

Laserworld Ecoline Series User manual

Manual / Bedienungsanleitung
Ecoline Series
EL-160RGB Micro
Please read this manual carefully prior to product operation!
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts!
10/2013
English
Deutsch

Manual: Ecoline Series EL-160RGB Micro
page 2 / 15
Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält
sich das Recht vor, Änderungen an ihren Pro-
dukten vorzunehmen, die der technischen
Weiterentwicklung dienen. Diese Änderun-
gen werden nicht notwendigerweise in je-
dem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthal-
tenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma La-
serworld (Switzerland) AG übernimmt jedoch
keine Gewähr für Druckfehler, andere Fehler
oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Laserworld (Switzerland) AG reserves the
right to make modications to its products,
attending to further technical developments.
These modications do not necessarily have
to be recorded in each case.
This manual and its information have been
made with due care. Laserworld (Switzerland)
AG cannot, however, take any responsibility
for errata, bugs, or the resulting damages.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: Ecoline Series EL-160RGB Micro
page 3 / 15
Content:
1. Scope of delivery & details
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Device connections & setting opptions
7. Operation
Final statement
Technical data sheet
Laser specications

Manual: Ecoline Series EL-160RGB Micro
page 4 / 15
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual
1 x PSU
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permissib-
le exposure (MPE) is not exceeded in are-
as accessible to the public.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. If the device has been exposed to great
temperature changes, do not switch
it on immediately. Condensation water
may damage device.
9. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
10. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of blindness!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers at the device.
Warranty claim expires with removal of warranty label.

Manual: Ecoline Series EL-160RGB Micro
page 5 / 15
11. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. Be sure that the mains plug is not connected to the power supply
while installing.
2. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
3. Only use non-reecting tools to work on device.
4. Wear protective clothing (like goggles, gloves etc.)
according to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of device can re-
duce durability of the laser diode drama-
tically.
• Avoid concussions during transport.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear o even if there is no visible la-
ser output.
• The devices of Ecoline, Evolution and
Club Series are not meant for professional
applications. After approx. one hour of
operation, the device should cool down
for about 15 minutes.
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

Manual: Ecoline Series EL-160RGB Micro
page 6 / 15
6. Device connection & setting opptions
connection for
power supply
model type
Output
power &
wavelength,
etc.
warranty label
Please read manual before operation
micro
Sensivity control
of the music mode
Control of the ashing
frequency in strobo
mode
Speed control
of the eect
movements
On / o switch
& modes
EL-160RGB Micro
7. Operation
7.1 Power supply
Connect your EL-Micro with the line adapter and connect it with the power supply. Please
make sure that you are using the correct voltage. False voltages could destroy the device.
Please use the voltage specied at the end of this manual. Don‘t focus the front of the laser on
people while installation.
7.2 Switch on / o
Set the switch on the back side of the laser on “On“ to switch the device on or “O“ to switch
the device o. The auto mode is active when“On“ is set. Please disconnect the device from the
power supply if you don‘t need it for a longer period.
7.3 Stroboash
Set the switch on“Stroboash“ to activate the ash eect. The laser output will be interrupted
in certain intervals. Fine tuning will be made by the trim pots.

Manual: Ecoline Series EL-160RGB Micro
page 7 / 15
7.4 Voice Controller
The music mode is activ when “Voice Controller“ is activated. Fine tuning can be made by the
trim pots.
7.5 Trim Pots
There are 3 trim pots on the back side of the device: “Voice Controller Stroboash“, “Auto
Stroboash“ and“Motor Speed Controller“
7.5.1 Voice Controller Stroboash: If your device is in the music mode you can control the sen-
sivity of the micro with the trim pot “Voice Controller Stroboash“. Thus it is possible to adapt
the EL-Micro to the music or other sounds.
7.5.2 Auto Stroboash: With the trim pot“Auto Stroboash“ you can set the speed of the ash
eect.
7.5.3 Motor Speed Controller: You can set the movement of the pattern of the laser eects
with the“Motor Speed Controller“.

Manual: Ecoline Series EL-160RGB Micro
page 8 / 15
Final statement
Product and package leaving warehouse without faults. Users have to follow the local safety
regulations and warnings of this manual. Damages through inappropriate use do not unterlie
the sphere of inuence of manufacturer or dealer. Therefore no liability or warranty will be
taken over. We cannot inform you in case of changes of this manual. If you have any questions,
please contact your dealer.
For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld.
Subject to change without notice. Because of the vast amount of data we cannot guarantee
any correctness of given information.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: Ecoline Series EL-160RGB Micro
page 9 / 15
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Geräteanschlüsse und Bedienelemente
7. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Ecoline Series EL-160RGB Micro
page 10 / 15
1. Lieferumfang & Hinweise
Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang
enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Netzkabel zur Stromversorgung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Bitte das Gerät immer mit der richtigen
Spannung betreiben (siehe Angaben auf
dem Gerät bzw. in dieser Bedienungsan-
leitung).
2. Während der Installation darf das Gerät
nicht mit dem Stromnetz verbunden
sein.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Die Stromversorgung zugänglich halten.
7. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, bitte
nicht unmittelbar danach anschalten.
Kondenswasser kann zu Schäden am Ge-
rät führen.
8. Niemals Dimmer-, Funk- oder andere
elektronisch gesteuerten Steckdosen
verwenden! Falls möglich, den Laser
nicht zusammen mit anderen großen
2. Einleitende Warnhinweise
1. Das Gerät nur gemäß dieser Bedienungsanleitung betreiben.
2. Wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an
den Stromversorgungsbuchsen oder -kabeln vorliegen, darf das Gerät nicht verwendet
werden.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf dem Gerät
abstellen.
Beim Entfernen des Garantielabels erlischt jeglicher Anspruch auf
Gewährleistung!

Manual: Ecoline Series EL-160RGB Micro
page 11 / 15
elektrischen Verbrauchern (insbesondere
Nebelmaschinen) auf derselben Leitung/
Phase betreiben!
9. Für eine ausreichende Belüftung sor-
gen und stellen das Gerät auf keine war-
men oder wärmeabstrahlenden Unter-
gründe stellen. Die Belüftungsönungen
dürfen nicht verdeckt sein.
10. Bitte sicherstellen, dass das Gerät nicht
zu heiß wird und dass es nicht dem Strahl
von Scheinwerfern ausgesetzt wird (ins-
besondere bei beweglichen Scheinwer-
fern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Der Netzstecker muss gezogen sein, wenn Sie am Gerät hantiert
bzw. es installiert wird.
2. Vor Arbeiten am Gerät alle reektierenden Gegenstände
wie Ringe, Uhren etc. ablegen.
3. Ausschließlich nicht reektierendes Werkzeug verwen-
den.
4. Auf die Laserstärke und -wellenlängen angepasste Schutz-
bekleidung (Schutzbrille, Handschuhe, etc.) tragen.
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, das Gerät vor Überhitzung schützen:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Das Gerät trocken halten und vor Näs-
se, Regen und Spritzwasser schützen.
• Bitte das Gerät ausstecken, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Die Geräte der Ecoline, Evolution und
Club Serie sind nicht für professionellen
Einsatz konzipiert. Sie sollten nach etwa
einer Stunde Betrieb für ca. 15 Minuten
abkühlen.

Manual: Ecoline Series EL-160RGB Micro
page 12 / 15
• Durch das Entfernen des Garantielabels
erlischt jeglicher Anspruch auf Gewähr-
leistung. Schäden am Gerät, die durch
unsachgemäßer Handhabung, Nichtbe-
achtung der Sicherheits-, Pege- und
Wartungshinweise entstehen besteht
kein Gewährleistungsanspruch.
6. Geräteanschlüsse und Bedienelemente
Anschluss für die
Stromversorgung
Typus
Leistungs-
daten &
Wellenlänge,
etc.
Garantielabel
Vor Inbetriebnahme Bedienungsanleitung lesen!
Mikrofon
Einstellregler Sensitivität
im Musik-Modus
Einstellregler für
die Blicksequenz im
Strobo-Modus
Geschwindigkeitsregler
für Eektbewegungen
An-/Ausschalter
& Moduswahl
EL-160RGB Micro
7. Bedienung
7.1 Stromversorgung
Verbinden Sie Ihren EL-Micro mit dem im Lieferumfang enthaltenen Netzadapter und schlie-
ßen Sie dieses an die Stromversorgung an. Stellen Sie sicher, dass das Gerät mit der richigen
Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen
kann. Die Spannungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedie-
nungsanleitung. Es muss darauf geachtet werden, dass die Vorderseite des Lasers (Bereich
des Strahlaustritts) während des Anschließens an die Stromversorgung nicht auf Personen
gerichtet ist.

Manual: Ecoline Series EL-160RGB Micro
page 13 / 15
7.2 An-/Ausschalten des Gerätes
Betätigen Sie den An-/Ausschalter auf der Geräterückseite. Stellen Sie den Schalter auf “ON“
um das Gerät an- bzw. auf “OFF“ um das Gerät auszuschalten. Auf “ON“ ist der Automodus
aktiv. Sollten Sie das Gerät für einen längeren Zeitraum nicht benötigen, trennen Sie das Gerät
von der Stromversorgung.
7.3 Stroboash
Stellen Sie den Schalter auf der Rückseite auf “Stroboash“ um den Flash-Eekt zu aktivieren.
Dadurch wird die Laserausgabe in bestimmten Abständen unterbrochen. Die Feineinstellung
des Flash-Eekts erfolgt über die Einstellregler.
7.4 Voice Controller
Wenn Sie den Schalter auf der Geräterückseite auf “Voice Controller“ stellen, wird der Musik-
Modus aktiviert. Die Feineinstellung des Musik-Modus erfolgt über die Einstellregler.
7.5 Einstellregler
Auf der Geräterückseite benden sich die Einstellregler “Voice Controller Stroboash“, “Auto
Stroboash“ und“Motor Speed Controller“.
8.5.1 Voice Controller Stroboash: Bendet sich Ihr Gerät im Musik-Modus (Voice Controller),
kann mit Hilfe des Einstellreglers “Voice Controller Stroboash“ die Sensitivität des Mikrofons
eingestellt. Sie können damit den EL-Micro auf die entsprechende Musik bzw. sonstige Geräu-
sche anpassen.
8.5.2 Auto Stroboash: Mit Hilfe des “Auto Stroboach“-Reglers können Sie die Geschwindig-
keit des Flash-Eektes anpassen.
8.5.3 Motor Speed Controller: Mit dem“Motor Speed Controller“ können Sie die Geschwindig-
keit der Musterbewegung des Lasereekts regeln.

Manual: Ecoline Series EL-160RGB Micro
page 14 / 15
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Sitz der Gesellschaft: Lengwil-Oberhofen / CH
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: Ecoline Series EL-160RGB Micro
page 15 / 15
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
DPSS (green), diode (red/blue)
DPSS (grün), Diode (rot/blau)
DPSS (verde), diode (rouge/bleu)
Laser class:
Laserklasse:
Classe laser
3b
Scanner: rotating grating wheel
rotierendes Gitterrad
Scan angle:
Strahlauslenkung:
Course des rayons:
max. 90°, diraction grating
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
auto, music
Beam: ca. 3mm / 2.0mrad
Power supply:
Stromversorgung:
Alimentation:
PSU: 100-250V / AC
unit: 5V / DC
Power consumption:
Stromaufnahme:
Consommation:
20W
Operating temperature:
Betriebstemperatur:
température d‘opération:
+10° to +35°C
min. - max. Red / Rot /
Rouge (650nm)
Green / Grün /
Verde (532nm)
Blue / Blau /
bleu (445nm)
EL-160RGB Micro 110-160mW >50mW >10mW >50mW
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
