Laserworld Diode Series User manual

Manual / Bedienungsanleitung / Mode d‘emploi
Diode Series
DS-2000RGB | DS-3000RGB
DS-1800G | DS-1600B | DS-5500B
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d’utilisation!
04/2018
English
Deutsch
Français

Manual: Diode Series
page 2 / 36
Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ih-
ren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Die-
se Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der
gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG über-
nimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende
Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen
sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product developments and technical improvements, La-
serworld (Switzerland) AG reserves the right to make modications to its products.
This manual and its content have been made with due care but Laserworld (Swit-
zerland) AG cannot however, take any responsibility for any errors, omissions or any
resulting damages forthwith. The brands and product names mentioned in this ma-
nual are trade marks or registered trade marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modica-
tions concernant leurs produits et ainsi de répondre au développement technique.
Ces modications ne seront pas nécessairement annoncées en tout cas spécique.
Ce mode d’emploi et les informations contenues dedans ont été établis avec le soin
minutieux qui s’impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d’éventuelles
erreurs d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms
de marques et de produits utilisés dans ce mode d’emploi sont des marques de fab-
rique ou des marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du
2 mai 2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe su-
périeure à 2 sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduc-
tion d’images en deux ou trois dimensions. »

Manual: Diode Series
page 3 / 36
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: Diode Series
page 4 / 36
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 2 x keys 1 x manual
1 x power cable 1 x interlock bridge
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permis-
sible exposure (MPE) is not exceeded
in areas accessible to the public or
members of sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
9. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity or in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: Diode Series
page 5 / 36
10. If the device has been exposed to great
temperature changes, do not switch it
on immediately. Condensation (or any
moisture/water formed) may damage
this device.
11. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
12. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
13. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
14. This unit is intended for indoor use only.
4. Working on the device
1. This product has no user serviceable parts inside and should
only be maintained and serviced by a qualied engineer.
2. Be sure that the mains plug is not connected to the power
supply while installing the device.
3. Take o all reecting things like rings, watches, etc.
before starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser power and wave-
length of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device an endsure sucient protection
during transportation. Look after your
Laserworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperatures.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.

Manual: Diode Series
page 6 / 36

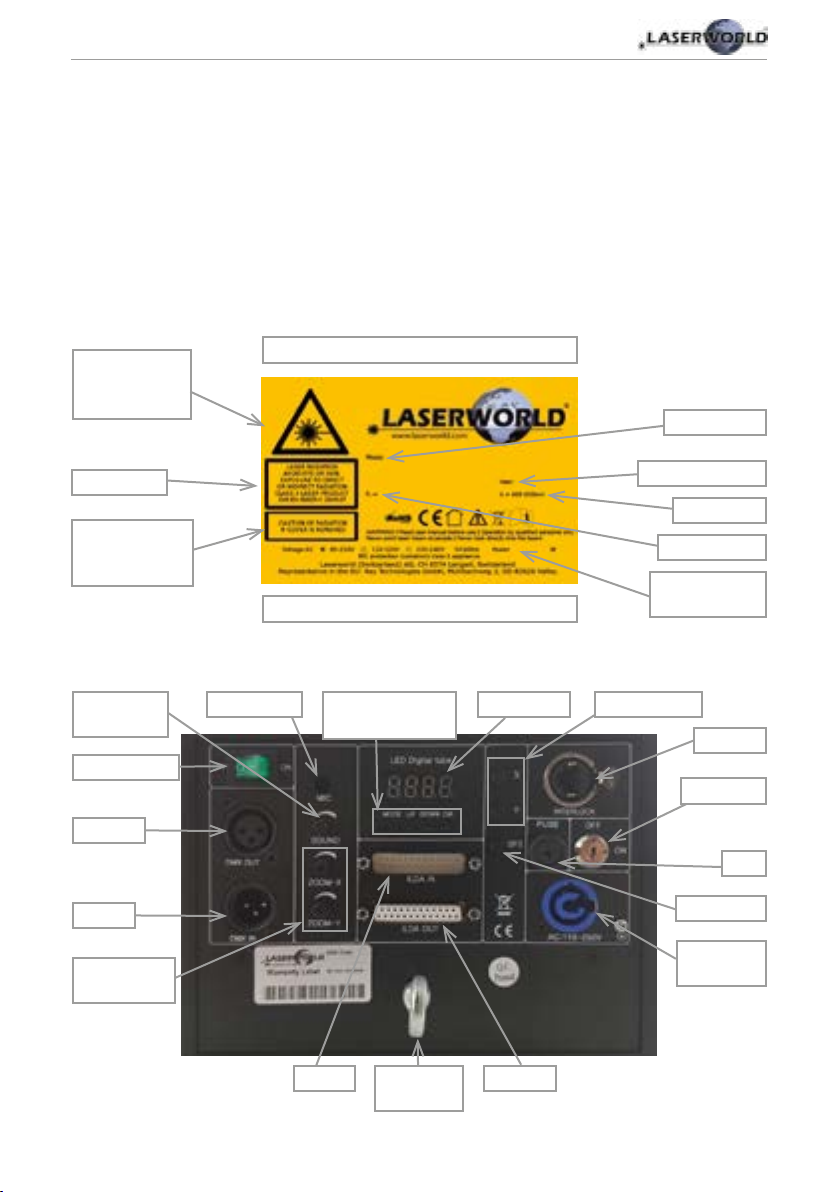

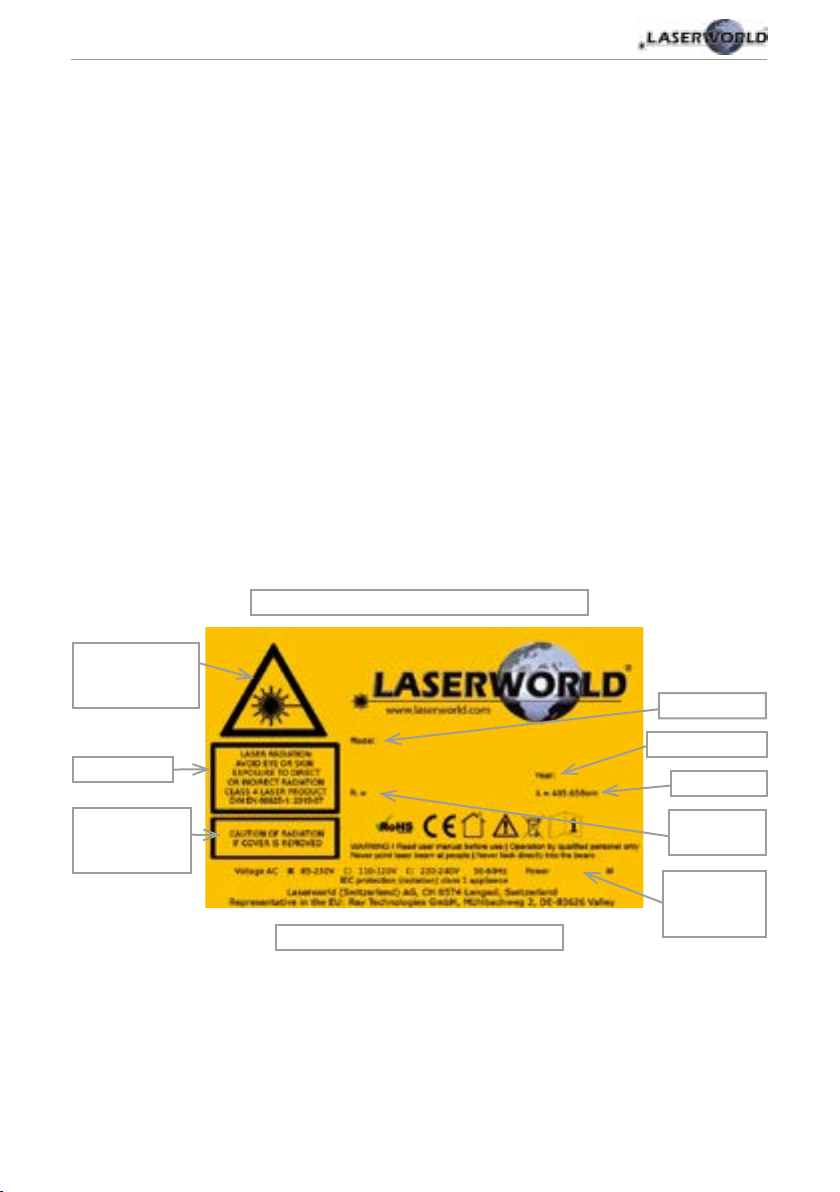

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class 4
Caution of radi-
ation if cover is
removed Power supply &
consumption
Model type
Wavelength
Output power
Production year
Please read manual before operation
Use in enclosed spaces only!
• Please ensure the fans and heatsinks are
clear from dust and debris otherwise the
risk of overheating may occur. If the unit
and airways appear to be blocked then
please contact a qualied service engi-
neer to maintain and service the product.
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

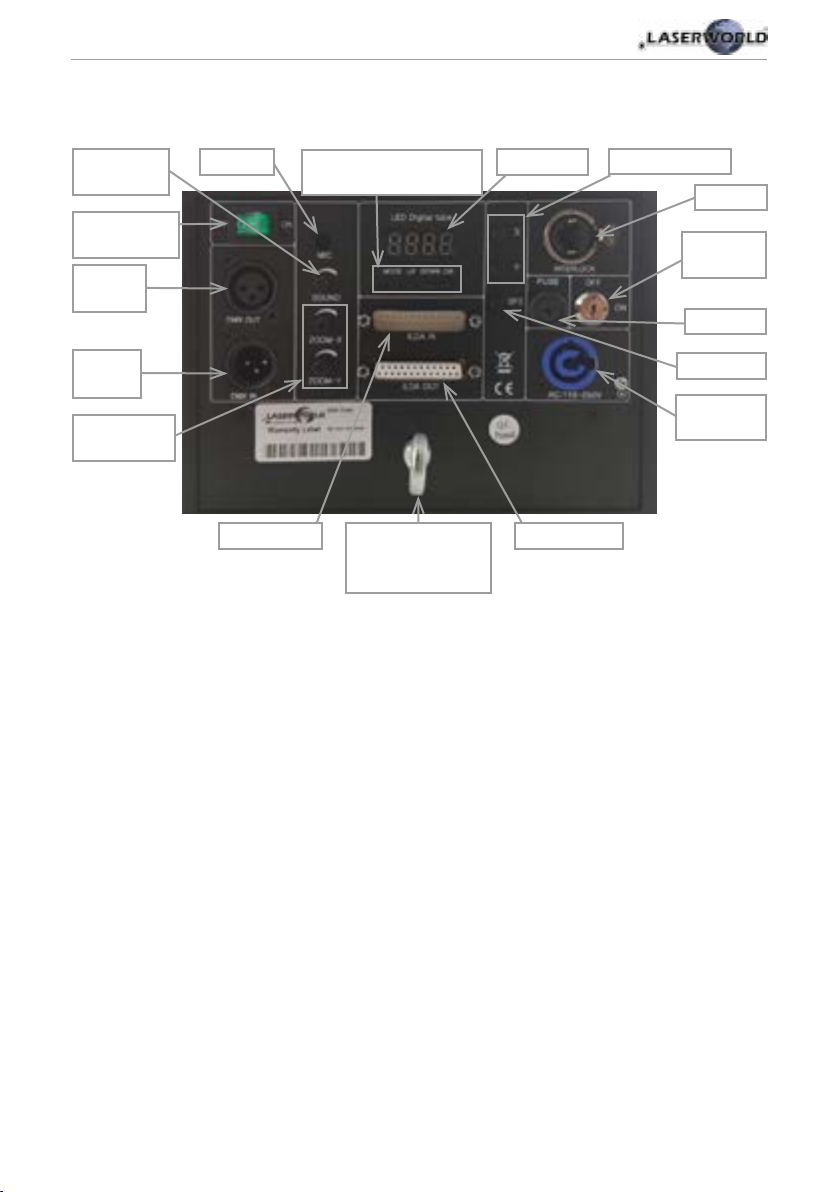

7. Device connections
DMX out
power
connection
Interlock
pattern size
zoom control
DMX in
ILDA in ILDA out
microphone
key switch
Scan Safety
loop for
safety cord
Mode selection,
DMX settings, etc.
On/O switch
X / Y inversion
LED displaymicrophone
sensitivity
Fuse

Manual: Diode Series
page 7 / 36
8. Operation
1. Power
Connect the power cable to the device and to the mains. Make sure that your device is
provided with the correct voltage. Wrong voltage could lead to irreparable damages.
Please nd the correct voltage data in the synoptical table at the end of this manual.
It must be ensured that the device is not directed to people or inammable objects
during installation. To start the device, connect the interlock bridge, insert the key and
switch it on, and switch the device on. The“Emission - Laser on“ LED at the front side
of the device begins to light up when the device is ready for use.
2. ILDA in / ILDA out
The device can be controlled via ILDA control signal. There are an ILDA-in (ILDA input)
and an ILDA-out interface at the rear side of the device. Connect the laser system to the
control interface (DAC) by using an ILDA cable. Do not connect the laser to standard
parallel port at your computer, but always use an appropriate ILDA interface (usually is
sold together with the laser control software). After that you are able to control your
laser by a show laser control software (e.g. Laserworld Showeditor). Use the ILDA-out
interface to connect it to another device.
3. Fuse
There is a fuse at the rear side of the device. If the fuse should blow, please change it by
a new one. If the problems recurs, please contact your dealer or the Laserworld service
department.
4. Key Switch
There is a key switch at the back of the laser system. Please plug the key to the switch
and turn it on. The laser device only runs when the key is inserted and switched on.
Prevent misuse! Unplug the key when the laser is unattended to prevent misuse of
the system.
5. Safety Presets
This device has an integrated Scan Safety (SFS). Is the Scan Safety active (on), single
beams are prevented. If the Scan Safety is switched o always ensure that maximum
permissible exposure (MPE) is not exceeded in areas accessible to the public or
members of sta.
6. X / Y Inversion
Use the X, Y, and/or X/Y buttons to invert the beams resp. patterns on the x-axis and/or
y-axis.
7. Microphone Sensitivity
Set the microphone sensitivity by the SOUND knob. This setting is needed when music
mode is active.

Manual: Diode Series
page 8 / 36
8. Zoom
Use the Zoom-X / Zoom-Y knobs to change the pattern size on the X resp. Y axis.
9. Modes / Functions
The modes can be selected by the‚MODE‘ button below the LED display. Use the‚UP‘ or
‚DOWN‘ buttons to set the DMX address and press‚DIR‘ to select the requested mode or
conrm the DMX address (see below).
• Automatic mode
Select this mode by pressing the MODE button until‚Auto‘ is displayed and conrm by
pressing DIR. Now the laser device projects patterns in random order
• Music mode
Select this mode by pressing the MODE button until‚Aud1‘ is displayed and conrm by
pressing DIR. Control the sensitivity of the microphone by the SOUND trim pot at the
rear side of the device. The LED is ashing when the device is triggered.
• DMX mode
Change the DMX address by using the UP and/or DOWN buttons and conrm the DMX
address by pressing the DIR button. By pressing the UP or DOWN buttons for 3 seconds,
the DMX values increases / decreases in intervals of +/- 10. The DMX mode only works
when a DMX controller is connected to the laser.
The laser uses 12 DMX channels, which are explained in the following table.
Channel Value Function
1 Mode Select 0 - 63 Laser o
64 - 127 Music mode
128 - 159 Auto mode (beam patterns)
160 - 191 Auto mode (graphics)
192 - 255 DMX mode
2 Pattern selection 0 - 87 Graphics patterns
88 - 253 Beam patterns
254 - 255 Laser o
3 Strobe 0 no strobe
1 - 255 Strobe (fast to slow)
4 X-axis movement 0 no movement
1 - 167 manual positioning / oset
168 - 188 movement left to right (slow to fast)
189 - 209 movement right to left
210 - 254 movement left to right
255 no movement

Manual: Diode Series
page 9 / 36
Channel Value Function
5 Y-axis movement 0 no movement
1 - 167 manual positioning
168 - 188 movement top to bottom (slow to fast)
189 - 209 movement bottom to top
210 - 254 movement top to bottom
255 no movement
6 Zoom 0 - 10 no zoom
11 -104 manual zoom (small to big)
105 - 154 small to big (increasing speed)
155 - 204 big to small (increasing speed)
205 -255 big <--> small (increasing speed)
255 opposite zoom of X- and Y-axis
7 Y-axis rotation 0 no rotation
1 - 150 manual positioning
151 - 255 rotation (increasing speed)
8 X-axis rotation 0 no rotation
1 - 150 manual positioning
151 - 255 rotation (increasing speed)
9 Z-axis rotation 0 no rotation
1 - 180 Manual positioning
181 - 217 Rotation clockwise (increasing speed)
218 - 255 Rotation anti-clockwise (increasing speed)
10 Blanking 0 - 70 no blanking
71 - 139 Dot visibility (fast to slow)
140 - 209 dashed lines
210 - 255 point selection
11 Sinus movement 0 no movement
1 - 127 manual positioning
128 - 191 left to right (fast to slow)
192 - 255 right to left (fast to slow)

Manual: Diode Series
page 10 / 36
Channel Value Function
12 Color 0 - 19 white
20 - 39 red
40 - 59 green
60 - 79 blue
80 - 99 yellow
100 - 119 purple
120 - 138 cyan
139 - 164 multi-color
165 - 248 changing multi-color (fast to slow)
249 - 254 changing multi-color 2
255 multi-color 2 (no red)
Please note that not each pattern can be combined with each eect.
• ILDA control:
Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. ILDA mode
starts immediately. Use a laser control software, e.g. Laserworld Showeditor, to run the
device. Use „ILDA OUT“ to connect it to another device.
• Master-Slave-Mode:
To use the daisy chain / Master-Slave-Mode connect two (or more) laser projectors of the
same series via DMX cables:
Master projector (DMX out) -> DMX cable -> slave projector 1 (DMX in) ;
slave projector 1 (DMX out) -> DMX cable -> slave projector 2 ...etc.
To use this mode, please press the
MODE button until the display shows
SLAV and conrm by pressing DIR.
DMX cable Slave projectorMaster projector
Select auto or music mode
at the master projector
(see above)
10. Turn device o
To turn o the device switch it o („OFF“), turn the key‚OFF‘ and disconnect the power
cable from the mains.

Manual: Diode Series
page 11 / 36
Convergence settings for dichros - Service openings
Settings for convergence must be made while the laser unit is running, therefore please take
care about your safety rst - don‘t look directly at the laser beam!
1. There is a ap on the panel on the right side (seen from front side). Unscrew the screws
and carefully remove the ap. Both dichros are right behind the ap.
2. Now you can set the color convergence using the two dichros, by carefully adjusting the
allen screws.
3. With the correct setting of the color balance ( put red, green and blue on top) you get a
perfect white.
4. After setting up, cautiously attach the ap back on the panel.
Important Note:
Operate scanners/galvos only at appropriate speed according to the res-
pective scan angle. Too high scan speed will damage the scanning system.

Manual: Diode Series
page 12 / 36
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
Switzerland
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE 258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Martin Werner
Mühlbachweg 2
83626 Valley / Germany

Manual: Diode Series
page 13 / 36
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Diode Series
page 14 / 36
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 2 x Schlüssel 1 x Bedienungsanleitung
1 x Stromkabel 1 x Interlock-Bridge
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
nterlock-Stecker bzw. Notausschalter mit
dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
9. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fang-
seil sollte mindestens dem 10-fachen
Gewicht des Geräts standhalten können.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betrei-
ben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher
Anspruch auf Gewährleistung!

Manual: Diode Series
page 15 / 36
Im Übrigen beachten Sie die Unfallverhü-
tungsvorschriften der Berufsgenossen-
schaften und/oder vergleichbare Rege-
lungen zur Unfallverhütung
10. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser (Nebel, Haze, usw.) kann zu
Schäden am Gerät führen.
11. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
12. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
14. Dieses Gerät nur im Innenbereich ver-
wenden
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von quali-
ziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn
Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegenstän-
de wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reektieren-
des Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutz-
brille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung oder Schläge vermeiden.
Bitte das Produkt bestmöglich schützen.
Laserworld bietet entsprechendes Equip-
ment an.

Manual: Diode Series
page 16 / 36
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
-Schalten Sie das Gerät aus, wenn es
nicht benutzt wird. Trennen Sie hier-
zu das Netzteil von der Stromversor-
gung. Auch wenn die Diode nicht
leuchtet: Sie ist in Betrieb, solange
das Gerät angeschaltet ist.
• Lüfter und Kühlkörper (Kühlrippen usw.)
müssen frei von Staubansammlungen
und Ablagerungen sein, da sonst die Ge-
fahr des Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte wenden Sie
sich an qualizierte Fachpersonen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 4
Laserstrahlung
bei geönetem
Gehäuse
Stromversor-
gung- und
verbrauch
Produktname
Wellenlänge
Ausgangs-
leistung
Produktionsjahr
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: Diode Series
page 17 / 36
7. Geräteanschlüsse & Bedienelemente
Schlüssel-
schalter
Strom-
versorgung
DMX
Ausgang
Interlock
Mustergröße
Zoom
DMX
Eingang
ILDA Eingang ILDA Ausgang
Mikrofon
Scan Safety
Öse zur Befesti-
gung eines
Sicherheitsfangseils
Modusauswahl,
DMX-Adressierung, usw.
An-/
Auschalter
X / Y Spiegelung
LED DisplayMikrofon-
sensitivität
Sicherung

Manual: Diode Series
page 18 / 36
8. Bedienung
1. Stromversorgung
Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf ge-
achtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da die falsche
Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten nden
sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des
Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversor-
gung nicht auf Personen oder entammbare Objekte gerichtet sein. Um das Gerät zu
starten die Interlock Bridge mit dem Gerät verbinden, den Schlüssel einstecken und auf
‚ON‘ drehen und den An-/Ausschalter betätigen. Die“Emission - Laser on“-LED auf der
Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.
2. ILDA in / ILDA out
Das Lasersystem kann bequem über ILDA angesteuert werden. Auf der Rückseite des
Gerätes benden sich eine ILDA-in- (ILDA-Eingang) und eine ILDA-out (ILDA-Ausgang)
Schnittstelle. Um die ILDA-in-Schnittstelle zu verwenden muss ein ILDA-Kabel über ein
kompatibles Interface mit einem Computer verbunden werden. Nun kann der Laser über
die zuvor installierte Showlasersoftware (z.B. Laserworld Showeditor) angesteuert wer-
den. Die ILDA-out Schnittstelle ist dafür gedacht, das Gerät mit einem weiteren zu ver-
binden.
3. Sicherung
Auf der Geräterückseite bendet sich eine Sicherung. Sollte diese durchbrennen, diese
bitte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen, bitte den
Händler oder einen Servicemitarbeiter von Laserworld kontaktieren.
4. Schlüsselschalter
An der Rückseite des Lasersystems bendet sich ein Schlüsselschalter. Eine Laserausgabe
kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüssel-
schalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsich-
tigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte
zu vermeiden.
5. Safety-Funktion
Dieses Gerät besitzt ein integriertes Scan Safety (SFS). Ist das Scan Safety aktiv (on), wird
ein einzelner Single Beam verhindert. Wird das Scan Safety deaktiviert (o), müssen die
geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zu-
lässige Bestrahlungswerte (MZB), immer eingehalten werden.
6. X / Y Spiegelung
Durch Drücken der X, Y und/oder X/Y Knöpfe können die Strahlen bzw. Muster an der X-
und/oder Y-Achse gespiegelt werden.
7. Mikrofonsensitivität
Die Mikrofonsensitivität kann über den SOUND Knopf eingestellt werden. Diese Funkti-
on ist für den Musikmodus wichtig.

Manual: Diode Series
page 19 / 36
8. Mustergröße / Zoom
Über die Zoom-X / Zoom-Y Knöpfe können die Mustergröße an der X- bzw. Y-Achse
geändert werden.
9. Modi
Die Modi können über den‚MODE‘ Knopf unter dem LED Display ausgewählt werden.
Über die‚UP‘ oder‚DOWN‘ Knöpfe kann die gewünschte DMX-Adressierung eingestellt
werden und durch Drücken des‚DIR‘ Knopfes kann der jeweilige Modus ausgewählt bz.
die DMX-Adresse bestätigt werden (s.u.).
• Automatik Modus
Um diesen Modus auszuwählen muss der MODE Knopf so oft gedrückt werden, bis
‚Auto‘ im Display angezeigt wird. Durch Drücken des DIR Knopfes wird die Auswahl
bestätigt. Der Laserprojektor projiziert jetzt Muster in zufälliger Wiedergabe.
• Musik Modus
Um diesen Modus auszuwählen muss der MODE Knopf so oft gedrückt werden, bis
‚Aud1‘ im Display angezeigt wird. Durch Drücken des DIR Knopfes wird die Auswahl
bestätigt. Die Sensitivität des integrierten Mikrofons kann über den Drehregler auf der
Geräterückseite geregelt werden. Wenn das Gerät auf Geräusche reagiert, wird dies
durch das Blinken der LED angezeigt.
• DMX Modus
Die DMX-Adresse kann durch Drücken der UP und DOWN Knöpfe abgeändert und mit
dem DIR Knopf bestätigt werden. Wird der UP oder DOWN Knopf 3 Sekunden lang
gedrückt, verändert sich der DMX-Wert jeweils in +/- 10 Zehnerschritten. Um den
DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entsprechenden
Steuerpult verbunden werden.
Der Laser hat 12 DMX-Betriebskanäle, auf die in der folgenden Tabelle eingegangen
wird.
Kanal Wert Funktion
1 Modus 0 - 63 Laser aus
64 - 127 Musikmodus
128 - 159 Automodus (Lasermuster)
160 - 191 Automodus (Graken)
192 - 255 DMX-Modus
2 Musterauswahl 0 - 87 Graken
88 - 253 Lasermuster
254 - 255 Laser aus
3 Strobo 0 Kein Strobo
1 - 255 Strobo (langsamer werdend)

Manual: Diode Series
page 20 / 36
Kanal Wert Funktion
4 Horizontale Bewegung 0 Keine Bewegung
1 - 167 Manuelle Positionierung / Oset
168 - 188 Links-rechts-Bewegung (schneller werdend)
189 - 209 Rechts-links-Bewegung
210 - 254 Links-rechts-Bewegung
255 Keine Bewegung
5 Vertikale Bewegung 0 Keine Bewegung
1 - 167 Manuelle Positionierung
168 - 188 Abwärtsbewegung (schneller werdend)
189 - 209 Aufwärtsbewegung
210 - 254 Abwärtsbewegung
255 Keine Bewegung
6 Zoom 0 - 10 Kein Zoom
11 -104 Manueller Zoom (größer werdend)
105 - 154 Größer werdend (schneller werdend)
155 - 204 Kleiner werdend (schneller werdend)
205 -255 groß <--> klein (schneller werdend)
255 gegenläuger Zoom bei X- und Y-Achse
7 Y-Achsen-Rotation 0 Keine Rotation
1 - 150 Manuelle Positionierung
151 - 255 Rotation (schneller werdend)
8 X-Achsen-Rotation 0 Keine Rotation
1 - 150 Manuelle Positionierung
151 - 255 Rotation (schneller werdend)
9 Z-Achsen-Rotation 0 Keine Rotation
1 - 180 Manuelle Positionierung
181 - 217 Rotation im Uhrzeigersinn (schneller werdend)
218 - 255 Rotation gegen den Uhrzeigersinn
(schneller werdend)
10 Blanking 0 - 70 Kein Blanking
71 - 139 Punktdarstellung (langsamer werdend)
140 - 209 Strichzeichnung
210 - 255 Punktauswahl
