Laserworld Ecoline Series User manual

Manual / Bedienungsanleitung
Ecoline Series
EL-100RG Micro
EL-150GB Micro
EL-200RB Micro
Please read this manual carefully prior to product operation!
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts!
rev. 06/2012 vs
English
Deutsch

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 2 / 16
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das
Recht vor, Änderungen an ihren Produkten
vorzunehmen, die der technischen Weiter-
entwicklung dienen. Diese Änderungen wer-
den nicht notwendigerweise in jedem Einzel-
fall dokumentiert.
Diese Betriebsanleitung und die darin ent-
haltenen Informationen wurden mit der ge-
botenen Sorgfalt zusammengestellt. Die Fir-
ma Laserworld AG übernimmt jedoch keine
Gewähr für Druckfehler, andere Fehler oder
daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Laserworld AG reserves the right to make
modications to its products, attending to
further technical developments. These modi-
cations do not necessarily have to be recor-
ded in each case.
This manual and its information have been
made with due care. Laserworld AG cannot,
however, take any responsibility for errata,
bugs, or the resulting damages.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 3 / 16
Content:
1. Scope of delivery & details
2. Preliminary warning notices
3. Steps for setup, safety instructions
4. Safety instructions for work on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections & setting opptions
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 4 / 16
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual
1 x PSU mounting material for ceiling mounting
1 x stand
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permissib-
le exposure (MPE) is not exceeded in are-
as accessible to the public.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. If the device has been exposed to great
temperature changes, do not switch
it on immediately. Condensation water
may damage device.
9. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
10. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of blindness!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers at the device.
Warranty claim expires with removal of warranty label.

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 5 / 16
11. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. Be sure that the mains plug is not connected to the power sup-
ply while installing.
2. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
3. Only use non-reecting tools to work on device.
4. Wear protective clothing (like goggles, gloves etc.) accor-
ding to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of device can re-
duce durability of the laser diode drama-
tically.
• Avoid concussions during transport.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear o even if there is no visible la-
ser output.
• The devices of Ecoline, Evolution and
Club Series are not meant for professional
applications. After approx. one hour of
operation, the device should cool down
for about 15 minutes.
• As for troubleshooting, please check the
FAQ on our website www.laserworld.com
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 6 / 16

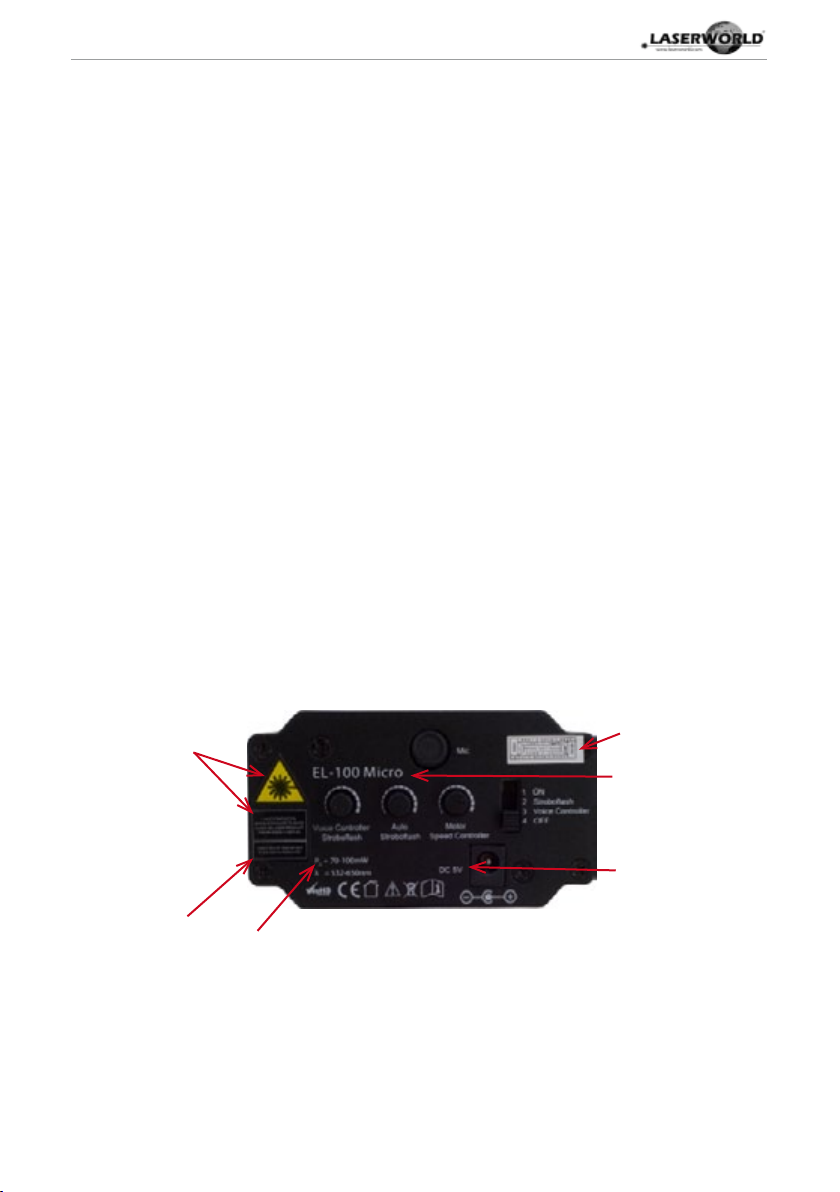

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class
3b
Caution of
radiation if cover
is removed
power supply
model type
Output power
& wavelength
warranty label
Please read manual before operation

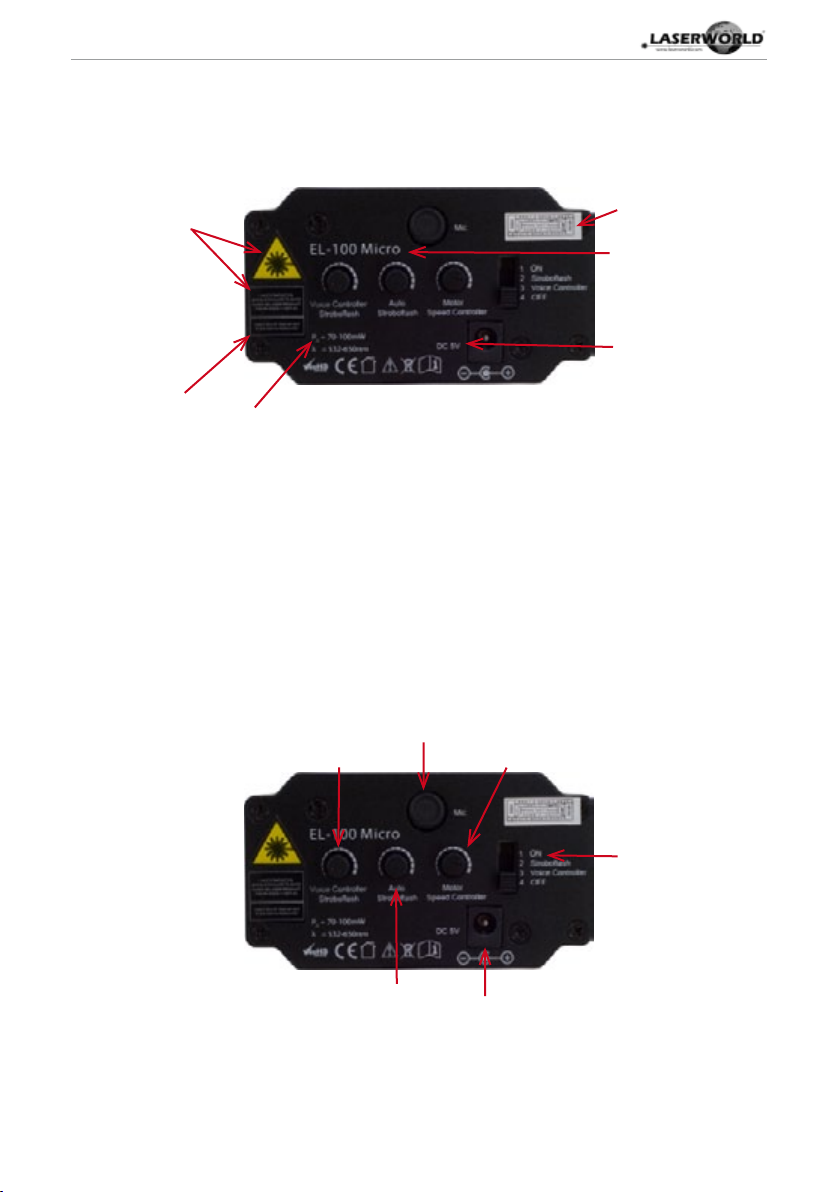

7. Device connections & setting options
connection for power
supply
micro
Sensivity control of the
music mode
Control of the ashing
frequency in strobo
mode
Speed control of the
eect movements
On / o switch &
modes

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 7 / 16
8. Operation
8.1 Power supply
Connect your EL-Micro with the line adapter and connect it with the power supply. Please
make sure that you are using the correct voltage. False voltages could destroy the device. Ple-
ase use the voltage specied at the end of this manual. Don‘t focus the front of the laser on
people while installation.
8.2 Switch on / o
Set the switch on the back side of the laser on “1 On“ to switch the device on or “4 O“ to
switch the device o. The auto mode is active when“1 On“ is set. Please disconnect the device
from the power supply if you don‘t need it for a longer period.
8.3 Stroboash
Set the switch on “2 Stroboash“ to activate the ash eect. The laser output will be interrup-
ted in certain intervals. Fine tuning will be made by the trim pots.
8.4 Voice Controller
The music mode is activ when “3 Voice Controller“ is activated. Fine tuning will be made by
the trim pots.
8.5 Trim Pots
There are 3 trim pots on the back side of the device: “Voice Controller Stroboash“, “Auto
Stroboash“ and“Motor Speed Controller“
8.5.1 Voice Controller Stroboash: If your device is in the music mode you can control the sen-
sivity of the micro with the trim pot“Voice Controller Stroboash“. So it is possible to adapt the
EL-Micro to the music or other sounds.
8.5.2 Auto Stroboash: With the trim pot “Auto Stroboash“ you can set the speed of the ash
eect.
8.5.3 Motor Speed Controller:You can set the movement of the pattern of the laser eects with
the“Motor Speed Controller“.

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 8 / 16
Final statement
Product and package leaving warehouse without faults. Users have to follow the local safety
regulations and warnings of this manual. Damages through inappropriate use do not unterlie
the sphere of inuence of manufacturer or dealer. Therefore no liability or warranty will be
taken over. We cannot inform you in case of changes of this manual. If you have any questions,
please contact your dealer.
For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld.
Subject to change without notice. Because of the vast amount of data we cannot guarantee
any correctness of given information.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Authorized person:
Supervisory board Mr Martin Werner
place of business: 8574 Lengwil-Oberhofen / SWITZERLAND
company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 9 / 16
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 10 / 16
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Stativ
1 x Netzkabel zur Stromversorgung Befestigungsmaterial für die Deckenmontage
1 x Bedienungsanleitung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Die Stromversorgung zugänglich halten.
7. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser kann zu Schäden am Gerät
führen.
8. Benutzen Sie niemals Dimmer-, Funk-
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf dem Gerät
abstellen.
Beim Entfernen des Garantielabels erlischt jeglicher Anspruch auf
Gewährleistung!

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 11 / 16
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
9. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
10. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am
Gerät hantieren bzw. es installieren.
2. Vor Arbeiten am Gerät alle reektierenden Gegenstände
wie Ringe, Uhren etc. ablegen.
3. Verwenden Sie für Arbeiten am Gerät ausschließlich
nicht reektierendes Werkzeug.
4. Tragen Sie auf die Laserstärke und -wellenlängen angepasste
Schutzbekleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 12 / 16
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Die Geräte der Ecoline, Evolution und
Club Serie sind nicht für professionellen
Einsatz konzipiert. Sie sollten nach etwa
einer Stunde Betrieb für ca. 15 Minuten
abkühlen.
• Bei Fehlfunktionen können Sie
in den FAQ unserer Webseite
www.laserworld.com die häugsten Pro-
bleme und Lösungenswege nachlesen.
• Durch das Entfernen des Garantielabels
erlischt jeglicher Anspruch auf Gewähr-
leistung. Schäden am Gerät, die durch
unsachgemäßer Handhabung, Nichtbe-
achtung der Sicherheits-, Pege- und
Wartungshinweise entstehen besteht
kein Gewährleistungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse
3b
Laserstrahlung
bei geönetem
Gehäuse
Stromversorgung
Typus
Leistungsdaten
& Wellenlänge
Garantielabel
Vor Inbetriebnahme Bedienungsanleitung lesen!

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 13 / 16
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
8.1 Stromversorgung
Verbinden Sie Ihren EL-Micro mit dem im Lieferumfang enthaltenen Netzadapter und schlie-
ßen Sie dieses an die Stromversorgung an. Stellen Sie sicher, dass das Gerät mit der richigen
Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen
kann. Die Spannungsdaten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedie-
nungsanleitung. Es muss darauf geachtet werden, dass die Vorderseite des Lasers (Bereich
des Strahlaustritts) während des Anschließens an die Stromversorgung nicht auf Personen
gerichtet ist.
8.2 An-/Ausschalten des Gerätes
Betätigen Sie den An-/Ausschalter auf der Geräterückseite. Stellen Sie den Schalter auf “1 ON“
um das Gerät an- bzw. auf“4 OFF“ um das Gerät auszuschalten. Auf“1 ON“ ist der Automodus
aktiv. Sollten Sie das Gerät für einen längeren Zeitraum nicht benötigen, trennen Sie das Gerät
von der Stromversorgung.
8.3 Stroboash
Stellen Sie den Schalter auf der Rückseite auf“2 Stroboash“ um den Flash-Eekt zu aktivieren.
Dadurch wird die Laserausgabe in bestimmten Abständen unterbrochen. Die Feineinstellung
des Flash-Eekts erfolgt über die Einstellregler.
Anschluss für die
Stromversorgung
Mikrofon
Einstellregler Sensitivität
im Musik-Modus
Einstellregler für die
Blicksequenz im Strobo-
Modus
Geschwindigkeitsregler
für Eektbewegungen
An-/Ausschalter
& Moduswahl

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 14 / 16
8.4 Voice Controller
Wenn Sie den Schalter auf der Geräterückseite auf“3 Voice Controller“ stellen, wird der Musik-
Modus aktiviert. Die Feineinstellung des Musik-Modus erfolgt über die Einstellregler.
8.5 Einstellregler
Auf der Geräterückseite benden sich die Einstellregler “Voice Controller Stroboash“, “Auto
Stroboash“ und“Motor Speed Controller“.
8.5.1 Voice Controller Stroboash: Bendet sich Ihr Gerät im Musik-Modus (3 Voice Controller),
kann mit Hilfe des Einstellreglers “Voice Controller Stroboash“ die Sensivität des Mikrofons
eingestellt. Sie können damit den EL-Micro auf die entsprechende Musik bzw. sonstige Geräu-
sche anpassen.
8.5.2 Auto Stroboash: Mit Hilfe des “Auto Stroboach“-Reglers können Sie die Geschwindig-
keit des Flash-Eektes anpassen.
8.5.3 Motor Speed Controller: Mit dem“Motor Speed Controller“ können Sie die Geschwindig-
keit der Musterbewegung des Lasereekts regeln.

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 15 / 16
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Verwaltungsrat: Martin Werner
Sitz des Unternehmens: CH-8574 Lengwil-Oberhofen / Schweiz
Firmennummer: CH-440.3.020.548-6
Handelsregister Kanton Thurgau
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: EL-100RG Micro / EL-150GB Micro / EL-200RB Micro
page 16 / 16
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
DPSS (green), diode (red/blue)
DPSS (grün), Diode (rot/blau)
DPSS (verde), diode (rouge/bleu)
Laser class:
Laserklasse:
Classe laser
3b
Scanner: rotating grating wheel
Scan angle:
Strahlauslenkung:
Course des rayons:
>90°, diraction grating
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
auto, music
Beam: ca. 3mm / 1.5mrad
Power supply:
Stromversorgung:
Alimentation:
PSU: 100-230V / AC
unit: 5V / DC
Power consumption:
Stromaufnahme:
Consommation:
40W
Operating temperature:
Betriebstemperatur:
température d‘opération:
+10° to +35°C
Dimensions:
Abmessungen: 117 x 93 x 52 mm (L x W x H)/(B x T x H)/(H x L x P)
Weight:
Gewicht:
Poids:
0.4 kg
min. - max. Red / Rot /
Rouge (650nm)
Green / Grün /
Verde (532nm)
Blue / Blau /
bleu (445nm)
EL-100RG Micro 70-100mW >60mW >10mW
EL-150GB Micro 110-150mW >10mW >100mW
EL-200RB Micro 160-200mW >60mW >100mW
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
