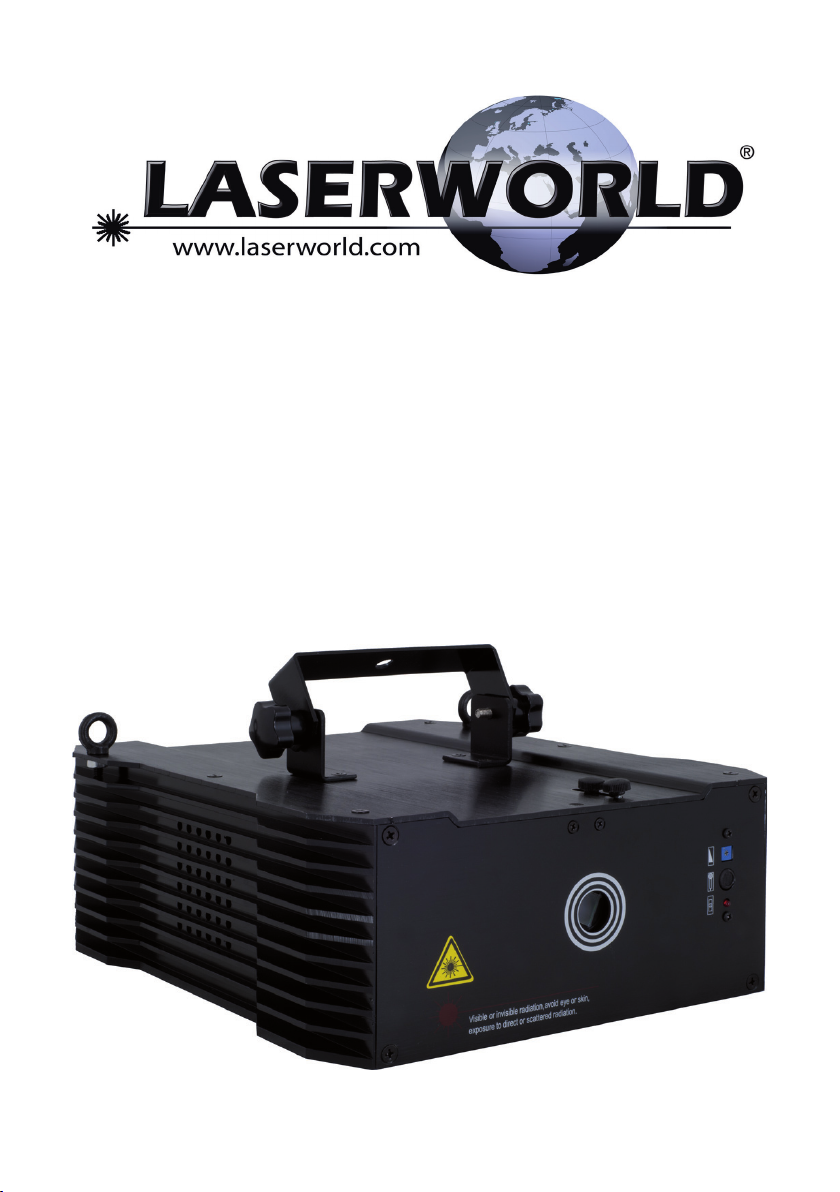

Laserworld Club Series User manual

Manual / Bedienungsanleitung
Club Series - Star Eect Laser
CS-250S
CS-800S RGB
Please read this manual carefully prior to product operation!
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts!
rev. 06/2012 vs
English
Deutsch

Manual: Club Series CS-250S / CS-800S RGB
page 2 / 18
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das
Recht vor, Änderungen an ihren Produkten
vorzunehmen, die der technischen Weiter-
entwicklung dienen. Diese Änderungen wer-
den nicht notwendigerweise in jedem Einzel-
fall dokumentiert.
Diese Betriebsanleitung und die darin ent-
haltenen Informationen wurden mit der ge-
botenen Sorgfalt zusammengestellt. Die Fir-
ma Laserworld AG übernimmt jedoch keine
Gewähr für Druckfehler, andere Fehler oder
daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Laserworld AG reserves the right to make
modications to its products, attending to
further technical developments. These modi-
cations do not necessarily have to be recor-
ded in each case.
This manual and its information have been
made with due care. Laserworld AG cannot,
however, take any responsibility for errata,
bugs, or the resulting damages.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: Club Series CS-250S / CS-800S RGB
page 3 / 18
Content:
1. Scope of delivery & details
2. Preliminary warning notices
3. Steps for setup, safety instructions
4. Safety instructions for work on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: Club Series CS-250S / CS-800S RGB
page 4 / 18
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x Interlock adapter
1 x power cable 2 x key (for key switch)
1 x manual
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permissib-
le exposure (MPE) is not exceeded in are-
as accessible to the public.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
9. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
10. If the device has been exposed to great
temperature changes, do not switch
it on immediately. Condensation water
may damage device.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of blindness!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers at the device.
Warranty claim expires with removal of warranty label.

Manual: Club Series CS-250S / CS-800S RGB
page 5 / 18
11. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
12. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
13. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. Be sure that the mains plug is not connected to the power sup-
ply while installing or opening the device (e.g. for cleaning).
2. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
3. Only use non-reecting tools to work on device.
4. Wear protective clothing (like goggles, gloves etc.) accor-
ding to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of device can re-
duce durability of the laser diode drama-
tically.
• Avoid concussions during transport.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear o even if there is no visible la-
ser output.
• Open the device at regular intervals and
remove any dust, particularly around fans
and laser. Otherwise the risk of overhe-
ating is imminent and will void the war-
ranty.
• If there are traces of fog uid in the pro-
jector, clean it and change the position of
the fog machine.
• The devices of Ecoline, Evolution and
Club-Series are not meant for professio-
nal applications. After approx. one hour
of

Manual: Club Series CS-250S / CS-800S RGB
page 6 / 18
• operation, the device should cool down
for about 15 minutes.
• As for troubleshooting, please check the
FAQ on our website www.laserworld.com
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

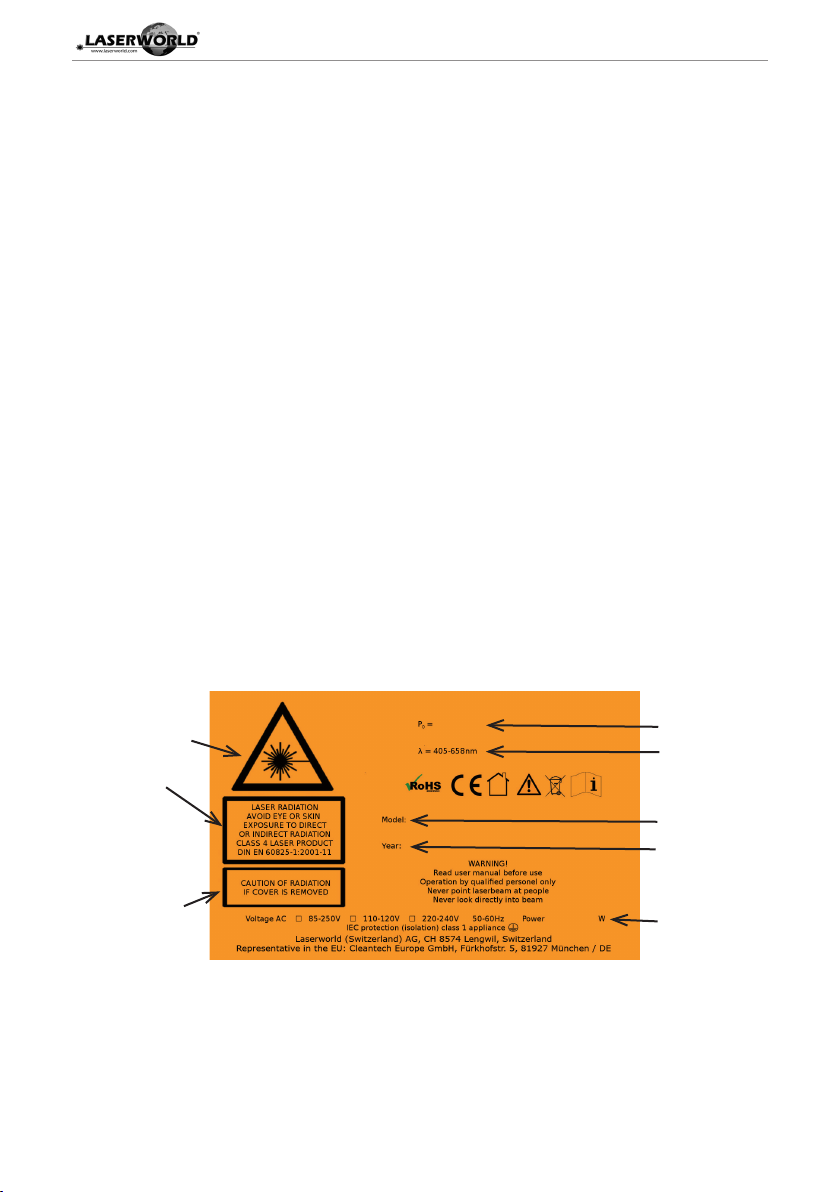

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class 4
Caution of
radiation if cover
is removed power supply
& consumption
model type
wavelength
Output power
production
year
Please read manual before operation
Use in enclosed spaces only!

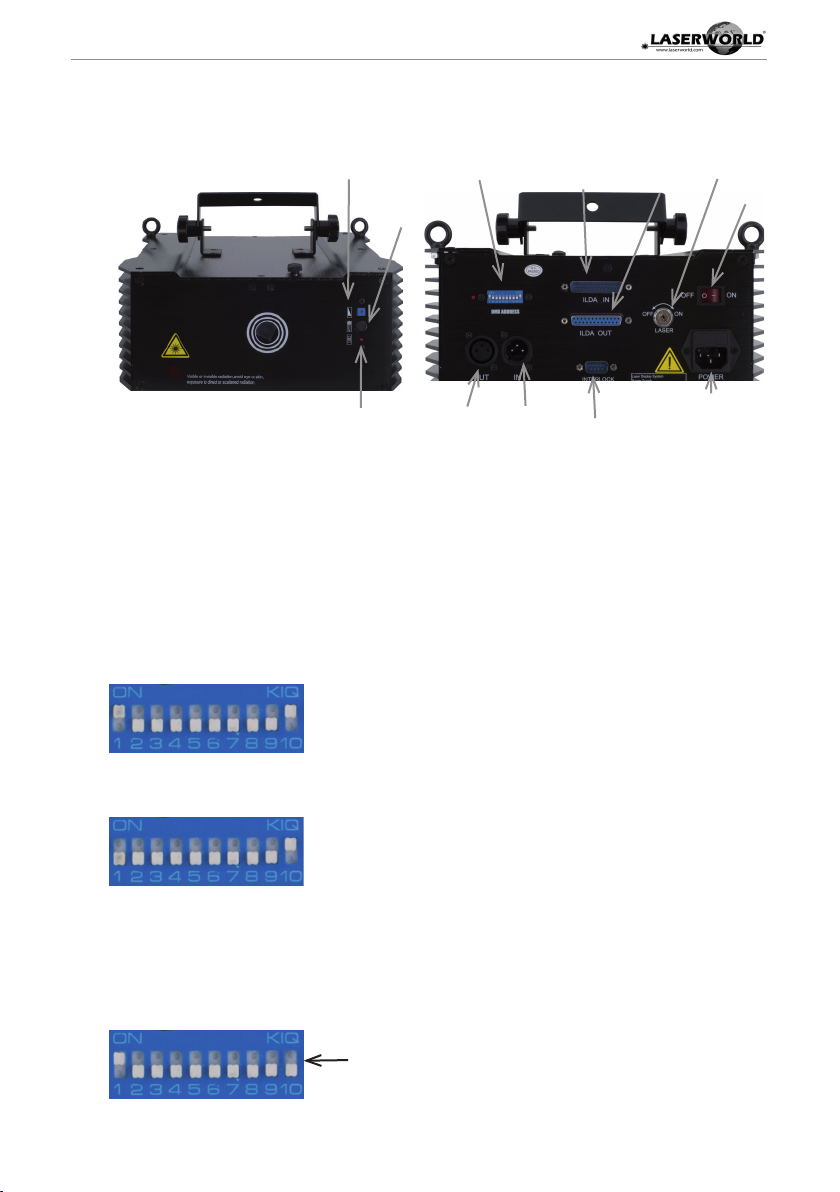

7. Device connections
connection for
power supply
DMX address
DMX out DMX in
ILDA in
power switch
interlock
trim pot for
music sensitivity*
micro*
LED signal*
ILDA out
key switch
* device-dependent; partly on the rear side of the device

Manual: Club Series CS-250S / CS-800S RGB
page 7 / 18

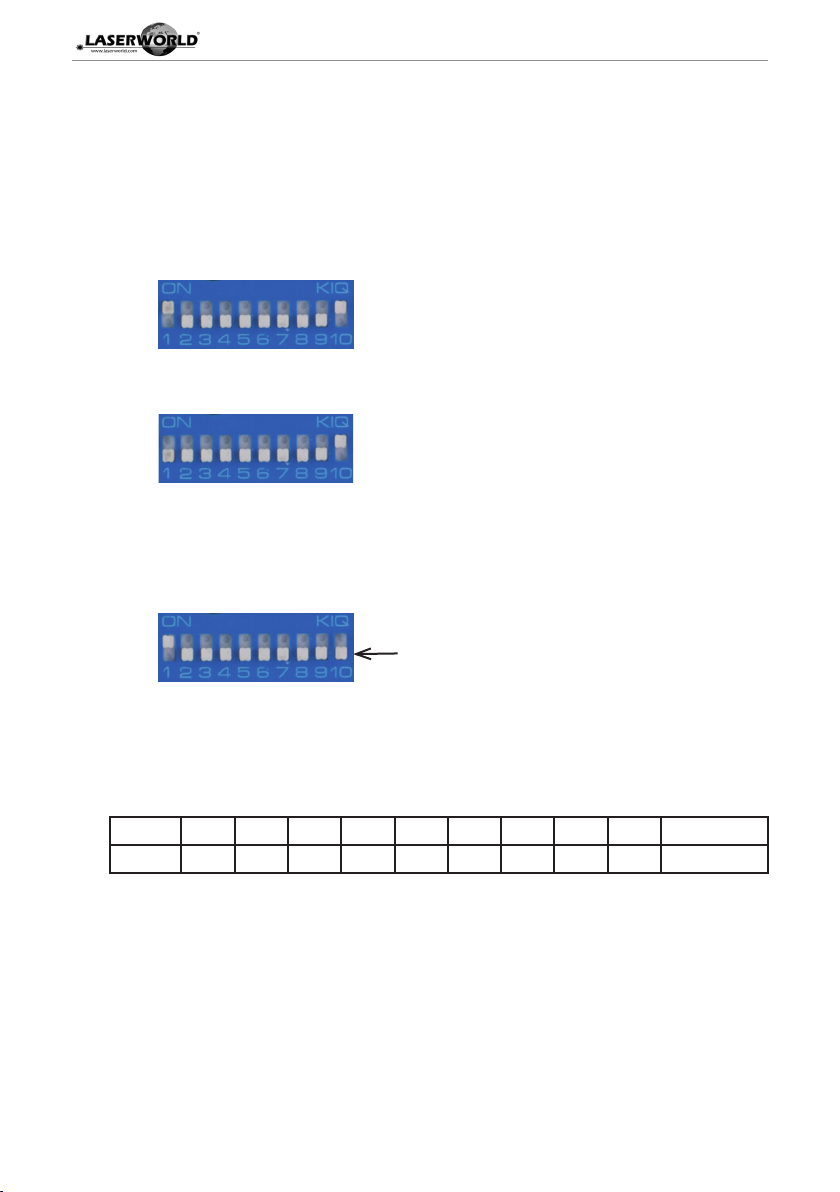

8. Operation
1. Connect the power cable to the device and then to the mains
2. Press„ON“ to switch the device on
3. Your device runs in auto mode:
4. Your device runs in music mode:
5. Control the music-sensitivity by the trim pot at the front (rear) side of the device. The
LED is ashing when the device is triggered.
6. Your device runs in DMX mode if ‘10‘ is switched o:
7. Connect a DMX controller to operate the laser.
8. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num-
ber. To dene a number use the preceding number and multipy it by 2:
The laser uses 6 DMX channels, so make sure that the next device uses an address that doesn’t
overlap with this range.
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch

Manual: Club Series CS-250S / CS-800S RGB
page 8 / 18
Channel Value Function
1 0-63 laser o
64-127 sound mode
128-191 automatic mode
192-255 DMX mode
Rotation mode
2 0-20 o
21-60 clockwise
61-100 counterclockwise
101-220 automatic to cw and ccw
221-255 sound cw to ccw
3 0-255 Speed (when moving)
Color
4 0-16 blue/green
17-33 red/blue
34-50 red /green
51-67 blue
68-84 red/green/blue
85-101 green
102-239 red/green/blue
240-255 sound control
Strobe
5 0-19 no eect
20-240 automatic movement with increased speed
241-255 sound control
6 0-255 Jitter eect
9. Please note that not each pattern can be combined with each eect.
10. To turn o the device, switch it o („OFF“) and disconnect the power cable from the
mains.

Manual: Club Series CS-250S / CS-800S RGB
page 9 / 18
Final statement
Product and package leaving warehouse without faults. Users have to follow the local safety
regulations and warnings of this manual. Damages through inappropriate use do not unterlie
the sphere of inuence of manufacturer or dealer. Therefore no liability or warranty will be
taken over. We cannot inform you in case of changes of this manual. If you have any questions,
please contact your dealer.
For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld.
Subject to change without notice. Because of the vast amount of data we cannot guarantee
any correctness of given information.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Authorized person:
Supervisory board Mr Martin Werner
place of business: 8574 Lengwil-Oberhofen / SWITZERLAND
company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: Club Series CS-250S / CS-800S RGB
page 10 / 18
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Club Series CS-250S / CS-800S RGB
page 11 / 18
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Interlock Adapter
1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel (für Schlüsselschalter)
1 x Bedienungsanleitung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
Interlock-Stecker bzw. Notausschalter
mitdem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf dem Gerät
abstellen.
Beim Entfernen des Garantielabels erlischt jeglicher Anspruch auf
Gewährleistung!

Manual: Club Series CS-250S / CS-800S RGB
page 12 / 18
1. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fangseil
sollte mindestens dem 10-fachen Ge-
wicht des Geräts standhalten können. Im
Übrigen beachten Sie die Unfallverhü-
tungsvorschriften der Berufsgenossen-
schaften und/oder vergleichbare Rege-
lungen zur Unfallverhütung.
2. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser kann zu Schäden am Gerät
führen.
3. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
4. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
5. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am
Gerät hantieren bzw. es installieren.
2. Vor Arbeiten am Gerät alle reektierenden Gegenstände
wie Ringe, Uhren etc. ablegen.
3. Verwenden Sie für Arbeiten am Gerät ausschließlich
nicht reektierendes Werkzeug.
4. Tragen Sie auf die Laserstärke und -wellenlängen angepasste
Schutzbekleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.

Manual: Club Series CS-250S / CS-800S RGB
page 13 / 18
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Önen Sie das Gerät in regelmässigen
Abständen und entfernen Sie eventuelle
Staubansammlungen, insbesondere im
Bereich der Lüfter und Laser, da sonst die
Gefahr des Überhitzens droht und jegli-
che Gewährleistung erlischt. Sollten sich
Spuren von Nebeluid absetzen, Gerät
reinigen und Position des Geräts und/
oder Nebelmaschine ändern.
• Die Geräte der Ecoline, EvoScan und
Club-Serie sind nicht für professionellen
Einsatz konzipiert. Sie sollten nach etwa
einer Stunde Betrieb für ca. 15 Minuten
abkühlen.
• Bei Fehlfunktionen können Sie
in den FAQ unserer Webseite
www.laserworld.com die häugsten Pro-
bleme und Lösungenswege nachlesen.
• Durch das Entfernen des Garantielabels
erlischt jeglicher Anspruch auf Gewähr-
leistung. Schäden am Gerät, die durch
unsachgemäßer Handhabung, Nichtbe-
achtung der Sicherheits-, Pege- und
Wartungshinweise entstehen besteht
kein Gewährleistungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 4
Laserstrahlung
bei geönetem
Gehäuse Stromversor-
gung- und
verbrauch
Wellenlänge
Wellenlänge
Ausgangsleis-
tung
Produktions-
jahr
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: Club Series CS-250S / CS-800S RGB
page 14 / 18
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
1. Das Gerät zunächst mit dem Stromkabel und anschließend an die Stromversorgung
anschließen.
2. Durch Drücken des An- / Ausschalters auf„ON“. wird das Gerät eingeschaltet
3. Ihr Gerät bendet sich im Auto Modus:
4. Ihr Gerät bendet sich im Musik Modus:
5. Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerä-
terückseite (Gerätevorderseite). Wenn das Gerät auf Geräusche reagiert, wird dies durch
das Blinken der LED angezeigt.
6. Ihr Gerät bendet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist:
Anschluss für die
Stromversorgung
DMX Adressie-
rung
DMX
Ausgang
DMX
Eingang
ILDA Ein-
gang An-/
Ausschalter
Interlock
Einstellung der
Mikrofonsensitivität
Mikrofon
LED Signal
ILDA
Ausgang Schlüsselschalter

Manual: Club Series CS-250S / CS-800S RGB
page 15 / 18
7. Verbinden Sie mit einem DMX Steuerpult um den Laser zu bedienen.
8. Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte-
rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer,
indem Sie die vorangehende Nummer mit 2 multiplizieren:
Der Laser hat 5 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu
achten, dass entsprechend 5 Kanäle hinter der Startadresse nicht für andere DMX-Geräte
belegt werden.
Kanal Wert Funktion
1 0-63 Laser aus
64-127 Soundmodus
128-191 Automatikmodus
192-255 DMX Modus
Rotation
2 0-20 aus
21-60 im Uhrzeigersinn
61-100 gegen den Uhrzeigersinn
101-220 automatisch im/gegen den Uhrzeigersinn
221-255 Soundgesteuert im/gegen den Uhrzeigersinn
3 0-255 Geschwindigkeit (bei Bewegungen)
Farbe
4 0-16 blau/grün
17-33 rot/blau
34-50 rot/grün
51-67 blau
68-84 rot/grün/blau
85-101 grün
102-239 rot/grün/blau
240-255 Soundsteuerung
Switch 12345678910
Nummer 1 2 4 8 16 32 64 128 256 Moduswechsel

Manual: Club Series CS-250S / CS-800S RGB
page 16 / 18
9. Bitte beachten Sie, dass nicht jedes Muster mit jedem Eekt kombiniert werden
kann.
10. Um das Gerät vollständig auszuschalten,„OFF“ am An- / Ausschalter drücken und
von der Stromversorgung trennen.
Strobe/Blinken
5 0-19 aus
20-40 Automodus
241-255 Soundsteuerung

Manual: Club Series CS-250S / CS-800S RGB
page 17 / 18
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Verwaltungsrat: Martin Werner
Sitz des Unternehmens: CH-8574 Lengwil-Oberhofen / Schweiz
Firmennummer: CH-440.3.020.548-6
Handelsregister Kanton Thurgau
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: Club Series CS-250S / CS-800S RGB
page 18 / 18
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
aircooled DPSS (green), diode (red / blue)
luftgekühlter DPSS (grün), Diode (rot / blau)
DPSS refroidi (verde), diode (rouge / bleu)
Laser class:
Laserklasse:
Classe laser
3b (CS-250S)
4 (CS-800S RGB)
Scanner: eect grating, Galvo system 30kpps@4° (CS-250S)
eect grating (CS-800S RGB)
Scan angle:
Strahlauslenkung:
Course des rayons:
>90° eect grating, jitter eect
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
auto, music, DMX
Auto, Musik, DMX
automatique, musique, DMX
Beam: ca. 3mm / 1mrad (CS-250S)
ca. 3mm / 2mrad (CS-800S RGB)
Power supply:
Stromversorgung:
Alimentation:
85V - 250V AC
Power consumption:
Stromaufnahme:
Consommation:
50W
Operating temperature:
Betriebstemperatur:
température d‘opération:
+10° to +35°C
Weight:
Gewicht:
Poids:
4.5 kg
min. - max. Red / Rot /
Rouge (655nm)
Green / Grün /
Verde (532nm)
Blue / Blau /
bleu (445nm)
CS-250S 170-250mW >110mW >60mW -
CS-800S RGB 600-800mW >110mW >40mW >450mW
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
