HG-50HD User Manual >>
/. | Sound effect gaming headset

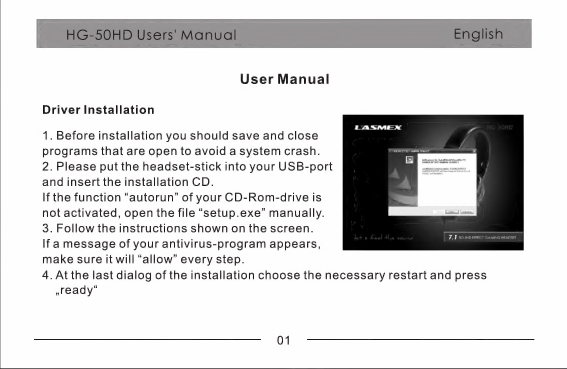

User Manual
Driver Installation
1. Before installation you should save and close
programs that are open to avoid asystem crash.
2. Please put the headset-stick into your USB-port
and insert the installation CD.
If the function “autorun” of your CD-Rom-drive is
not activated, open the file “setup.exe” manually.
3. Follow the instructions shown on the screen.
If a message of your antivirus-program appears,
make sure it will “allow” every step.
4. At the last dialog of the installation choose the necessary restart and press
„ready“
01

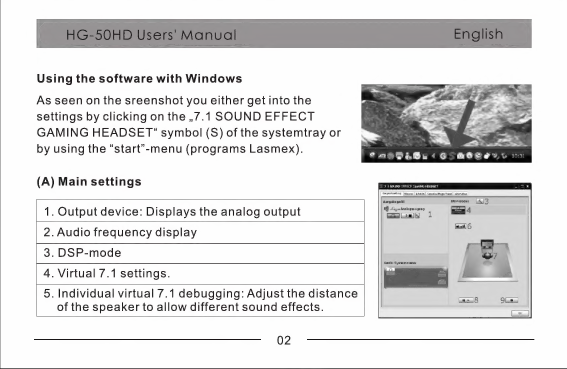

Using the software with Windows
As seen on the sreenshot you either get into the
settings by clicking on the „7.1 SOUNDEFFECT
GAMING HEADSET“ symbol (S) ofthe systemtray or
by using the “start"-menu (programs Lasmex).
(A) Main settings
1. Output device: Displays the analog output
2. Audio frequency display
3. DSP-mode
4. Virtual 7.1 settings.
5. Individual virtual 7.1 debugging: Adjust the distance
of the speaker to allow different sound effects.
02

6. Digital volume control to adjust the individual
channels
7. Speaker test: Click on each headphone
8. Automatic speaker test
9. Stop the test
(B) Mixer
1) Volume controls for Wave, SW-Synthesizer ...
1. Volume balance
2. Volume control
3. Mute
4. Wave balance
5. Wave volume control
03

6. Mute 12. Mute
7. Software synthesizer balance 13. Microphone balance
8. Software synthesizer volume control 14. Microphone volume control
9. Mute 15. Mute
10. CD player balance 16. Microphone boost
11. CD player volume control
2) Microphone Settings
1. Microphone balance 5. Wave balance
2. Microphone volume control 6. Wave volume control
3. Mute 7. Mute
4, Microphone boost
04

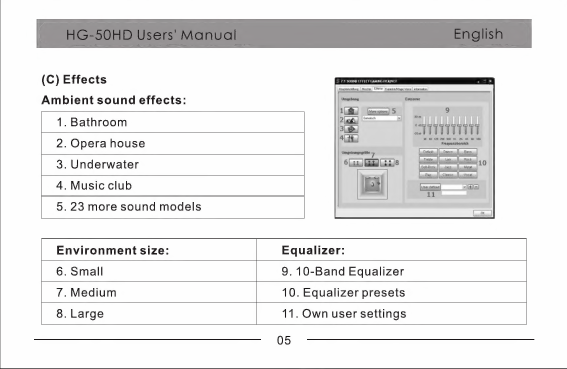

(C) Effects
Ambient sound effects:
9
Balsam TT
2. Opera house MA” 7
3. Underwater z ===.
4. Music club ne] =
5. 23 more sound models =
Environment size: Equalizer:
6. Small 9. 10-Band Equalizer
7. Medium 10. Equalizer presets
8. Large 11. Own user settings
05

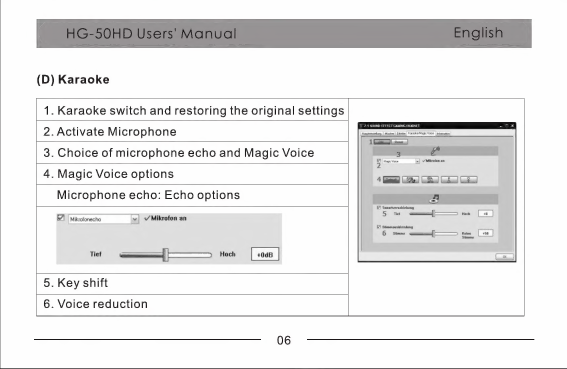

(D) Karaoke
Karaoke switch and restoring the original settings
Activate Microphone SSS =
de
2:
3. Choice of microphone echo and Magic Voice
4. Magic Voice options
Microphone echo: Echo options
M Miktotonecho le) v Mikrofon an
Tet —7,|————>_ Hoch
5. Key shift
6. Voice reduction
06

(E) Information
Kern Oren natien mm
TED @ Volume - @ Volume +
6) Speaker
© Mute @ Mic mute
Specifications:
1.Microphone dimensions: ®6.0x5.0mm
2.Directivity: Unidirectional
3.Impedance: S2.2KQ
07

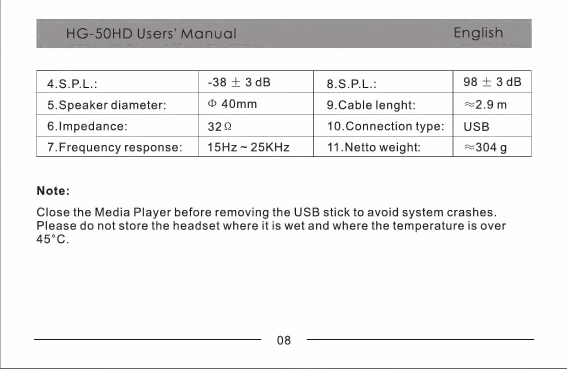

4.S.P.L.: -38 + 3 dB 8.S.P.L.: 98 + 3 dB
5.Speaker diameter: ® 40mm 9.Cable lenght: 2.9 m
6.Impedance: 329 10.Connection type: | USB
7.Freguency response: 15Hz - 25KHz 11.Netto weight: ~304g
Note:
Close the Media Player before removing the USB stick to avoid system crashes.
Please do not store the headset where it is wet and where the temperature is over
45°C.
08

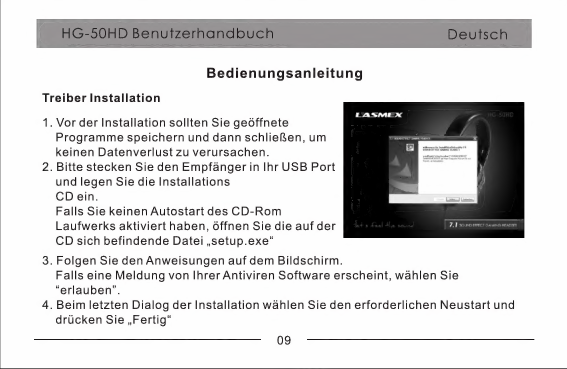

Bedienungsanleitung
Treiber Installation
1.
. Bitte stecken Sie den Empfänger in Ihr USB Port
Vor der Installation sollten Sie geöffnete
Programme speichern und dann schließen, um
keinen Datenverlust zu verursachen.
und legen Sie die Installations
CDein.
Falls Sie keinen Autostart des CD-Rom
Laufwerks aktiviert haben, öffnen Sie die auf der
CD sich befindende Datei „setup.exe“
. Folgen Sie den Anweisungen auf dem Bildschirm.
Falls eine Meldung von Ihrer Antiviren Software erscheint, wählen Sie
“erlauben”.
. Beim letzten Dialog der Installation wählen Sie den erforderlichen Neustart und
drücken Sie „Fertig“
09

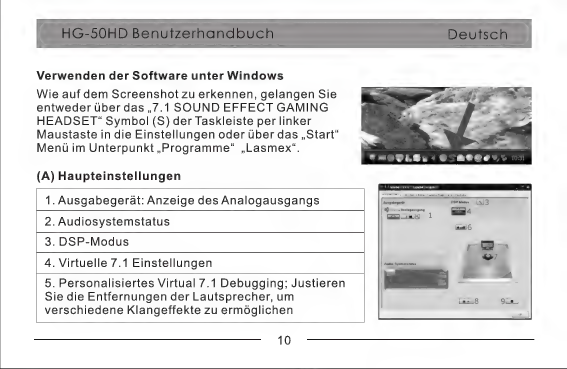

Verwenden der Software unter Windows
Wie auf dem Screenshot zu erkennen, gelangen Sie
entweder über das „7.1 SOUND EFFECT GAMING
HEADSET“ Symbol (S) der Taskleiste per linker
Maustaste in die Einstellungen oder über das „Start“
Menü im Unterpunkt „Programme“ „Lasmex“.
(A) Haupteinstellungen
1. Ausgabegerät: Anzeige des Analogausgangs
2. Audiosystemstatus
3. DSP-Modus
4. Virtuelle 7.1 Einstellungen
5. Personalisiertes Virtual 7.1 Debugging: Justieren
Sie die Entfernungen der Lautsprecher, um
verschiedene Klangeffekte zu ermöglichen
10

6. Digitale Lautstärkekontrolle zum Einstellen der
einzelnen Kanäle
7. Lautsprechertest: Klicken Sie auf die einzelnen
Kopfhörer
8. Automatischer Sound Test.
9. Beenden des Tests.
(B) Mischer
1) Lautstärkeregler für Wave, SW-Synthesizer ...
1. Lautstärke Balance Ausgleich
2. Lautstärke Regler
3. Stummschaltung
4. Wave Balance Ausgleich
5. Wave Lautstärke Regler
11

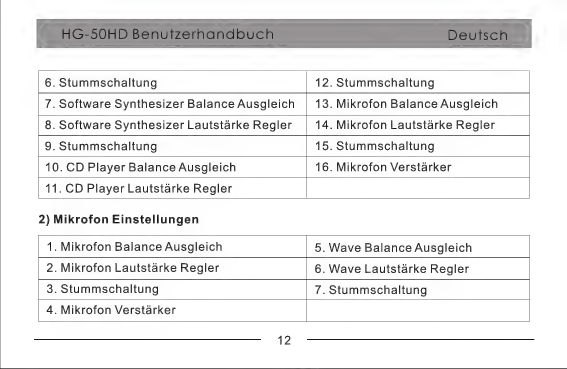

6. Stummschaltung 12. Stummschaltung
7. Software Synthesizer Balance Ausgleich | 13. Mikrofon Balance Ausgleich
8. Software Synthesizer Lautstärke Regler 14. Mikrofon Lautstärke Regler
9. Stummschaltung 15. Stummschaltung
10. CD Player Balance Ausgleich 16. Mikrofon Verstärker
11. CD Player Lautstärke Regler
2) Mikrofon Einstellungen
1. Mikrofon Balance Ausgleich 5. Wave Balance Ausgleich
2. Mikrofon Lautstärke Regler 6. Wave Lautstärke Regler
3. Stummschaltung 7.Stummschaltung
4. Mikrofon Verstärker
12

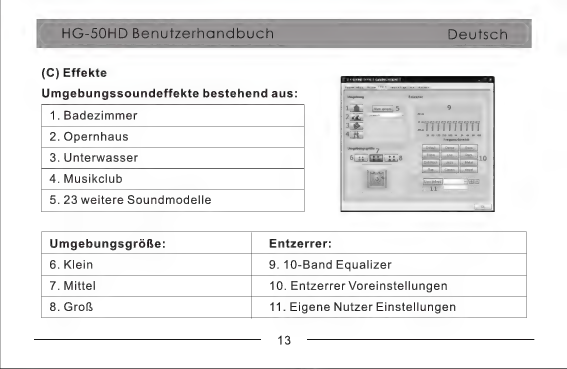

(C) Effekte
Umgebungssoundeffekte bestehend aus:
1. Badezimmer
mm
2.
Opernhaus
lá
NN
eel
3. Unterwasser se SEE
4. Musikclub S -=
5. 23 weitere Soundmodelle
Ga)
Umgebungsgröße: Entzerrer:
6. Klein 9. 10-Band Equalizer
7. Mittel 10. Entzerrer Voreinstellungen
8. Groß 11. Eigene Nutzer Einstellungen
13

(D) Karaoke
1. Karaoke anschalten und Wiederherstellen der
Originaleinstellungen
2. Einschalten des Mikrofon
3. Auswahl zwischen Mikrofonecho und Magic Voice
4. Magic Voice: Stimmverzerroptionen
Mikrofonecho: Echooptionen
M Mikrotonecho [x] v Mikrofon an
Tet | Hoh
5. Tonartverschiebung
6. Stimmausblendung
14

(E) Information
Spezifikationen:
The Introduction of cable controller
1.Mikrofon Abmessungen:
2.Richtwirkung:
3.Impedanz:
@Lautstarke - EIN QLautstarke +
A 8 OLautsprecher
@Lautsprecher
«
ce
@Mikrofon
Stumm
TT
Stumm
®6.0x5.0mm
Omnidirektional
<2.2K9
15

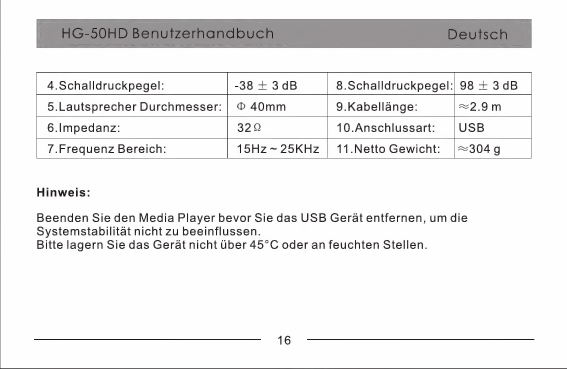

4.Schalldruckpegel: -38 + 3 dB 8.Schalldruckpegel:| 98 + 3 dB
5.Lautsprecher Durchmesser: | ® 40mm 9.Kabellange: =2.9 m
6.Impedanz: 322 10.Anschlussart: USB
7.Frequenz Bereich: 15Hz ~ 25KHz | 11.Netto Gewicht: |-304g
Hinweis:
Beenden Sie den Media Player bevor Sie das USB Gerät entfernen, um die
Systemstabilität nicht zu beeinflussen.
Bitte lagern Sie das Gerät nicht über 45°C oder an feuchten Stellen.
