LATICRETE STRATA_HEAT 120V User manual

1
Wire Repair Kit
Globally Proven
Construction Solutions
Globally Proven
Construction Solutions
Tools & Items Required for Repair
1. One Repair kit consisting of:
2x Large heat shrink
12x Small heat shrink
12x Small butt crimp
1x Length of bridge wire
2. Crimping Tool
3. Heat gun
4. Stanley knife / Wire strippers
5. Side cutters
6. Multimeter
Testing of the Heater During and After Repair
Do not tile if the heater does not pass all the tests.
There may be a problem with new joint or additional wire breaks.
Actual value should be +/-5%.
Contact LATICRETE at 1-800-243-4788 for further assistance.
120V Model Resistance
0802-0017-2 221.5
0802-0034-2 110.8
0802-0050-2 73.8
0802-0067-2 55.4
0802-0084-2 44.3
0802-0100-2 36.9
0802-0133-2 27.4
0802-0166-2 22.0
0802-0200-2 18.3
0802-0233-2 15.6
0802-0266-2 13.7
0802-0299-2 12.2
0802-0332-2 11.0
0802-0365-2 10.0
0802-0398-2 9.1
240V Model Resistance
0802-0083-4 177.2
0802-0100-4 147.7
0802-0133-4 109.7
0802-0166-4 87.9
0802-0200-4 73.4
0802-0233-4 62.6
0802-0266-4 54.9
0802-0299-4 48.8
0802-0332-4 44.0
0802-0415-4 35.1
0802-0498-4 29.2
0802-0581-4 25.0
0802-0664-4 21.9
0802-0747-4 19.5
0802-0830-4 17.8
STRATA_HEAT™Wire Systems
Warranty Disclaimer: This guide and the repair kit included have
been provided by LATICRETE, Inc. to aid in the repair of STRATA_HEAT™ Wire
systems damaged on-site. LATICRETE cannot warranty the repair or guarantee
the proper function of the heating system following a repair. LATICRETE
recommends that all repair work be carried out by a qualified electrician and
conform with current IEE Wiring Regulations.
For any further assistance, please contact LATICRETE at 1-800-243-4788.
CAUTION: Before commencing with the repair, ensure that the heating
system has been completely disconnected from the power source.

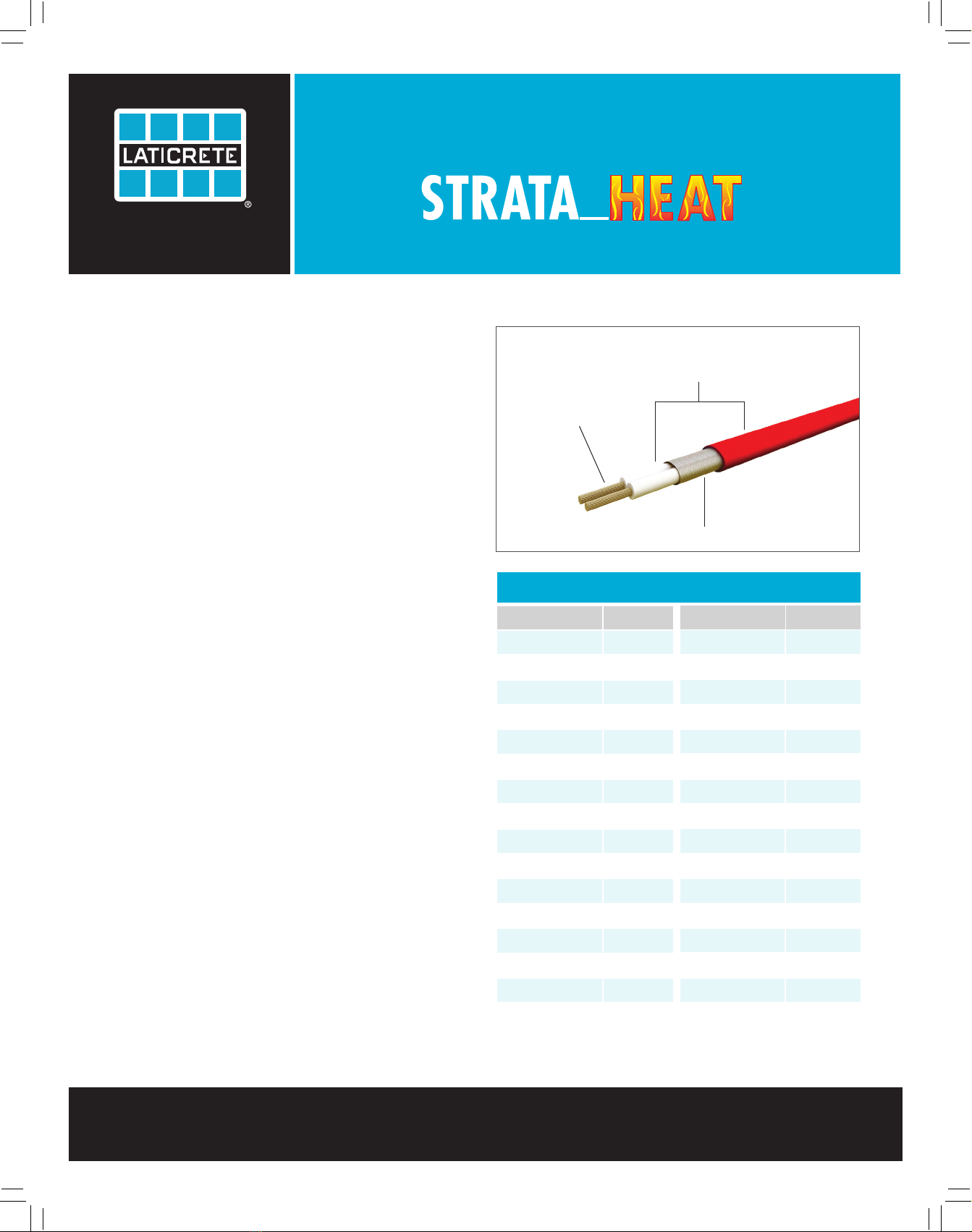

ADVANCED FLUOROPOLYMER INSULATION
MULTI-STRAND
TWIN CONDUCTORS
GROUND BRAID
Heating Wire Construction
On-Site Repair Kit Guide
On-Site Repair Kit Guide for STRATA_HEAT™Wire Systems

2
Use side cutters to remove any
damaged heating wire.
Unravel the ground braid on both ends of
the wire.
Twist the ground braid.
Use the wire strippers or Stanley knife to
carefully remove approximately 2 in.
(50 mm) of the outer sheath to expose the
ground braid on both ends of the wire cut.
Slide one piece of the large black heat shrink
over one end of the wire.
Attach a butt crimp to either end of the heater
cores using a crimping tool.
Slide one piece of the small heat shrink over
each end of the heating elements up to the
ground braid.
On both ends of the cut wire, use the wire
strippers or Stanley knife to very carefully
strip off approximately .25 in. (7 mm) of
the insulation covering both heater cores. It is
critical not to damage the heating wire core.
1
3
5
7
2
4
6
8

3
13 14
11 12

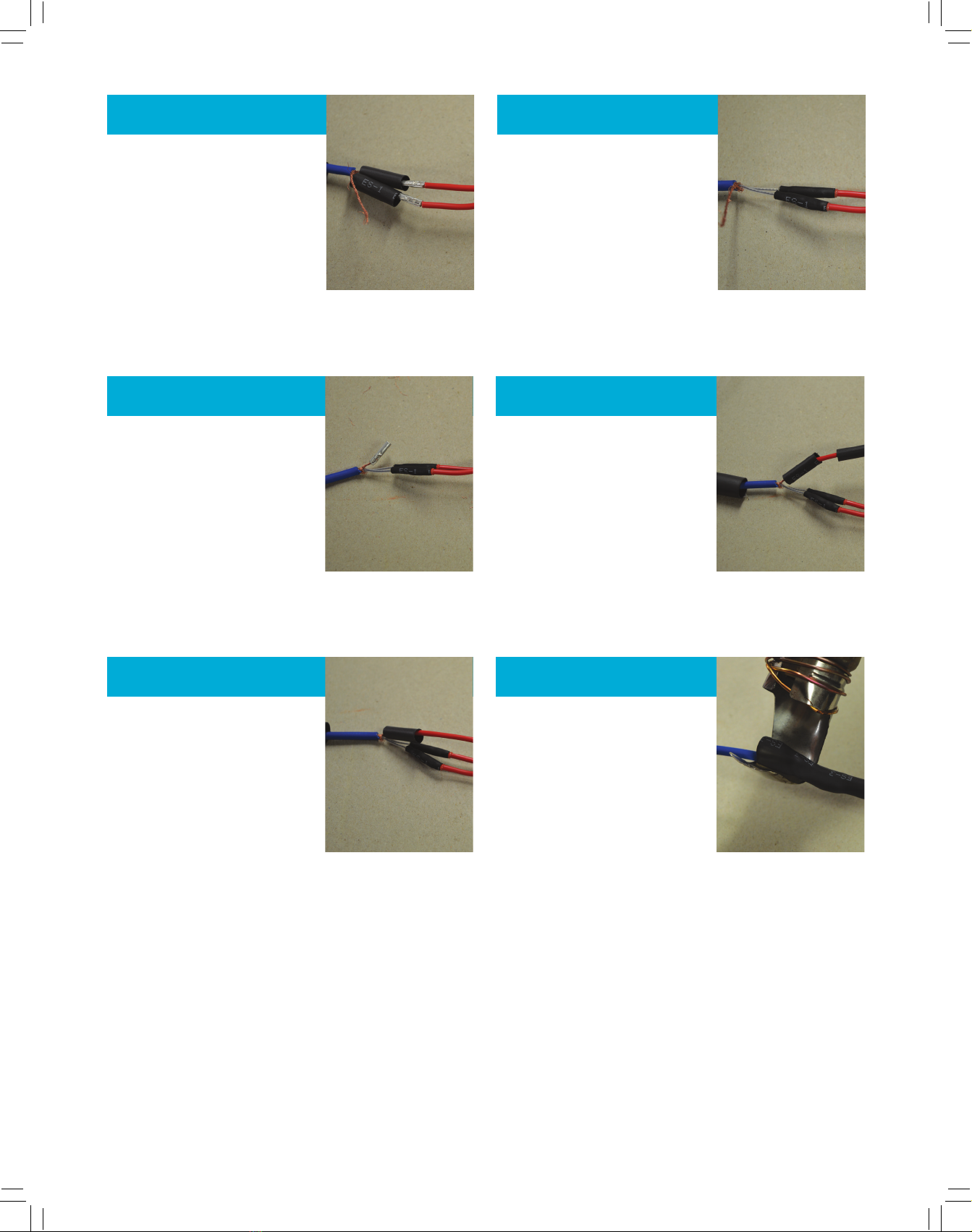

Attach a butt crimp to either end of the
ground braid using a crimping tool.
Slide the small heat shrink pieces over the
butt crimps so that the entire crimp is
covered. Use a heat gun in order to activate
the heat shrink.
Slide the large pieces of heat shrink over the
small heat shrink and apply the heat gun.
Allow the new joints to cool. Test resistance of
the heater and then tile as normal.
Slide one small piece of heat shrink over both
sections of exposed ground braid. Cut a section
of the “bridge” wire provided to a length
suitable to replace the wire removed from the
heating element. Strip 0.4 in. (10 mm) from
either end of this wire into the butt crimps
located on the ends of the ground braid and
crimp using the crimping tool.
Slide the small heat shrink pieces over the
butt crimps so that any bare metal is covered.
Use a heat gun in order to activate the heat
shrink.
910
Cut a section of the “bridge” wire provided to
a length suitable to replace the wire removed
from the heating elements. Strip 0.4 in.
(10 mm) from either end of this wire and
fit these ends into the butt crimps located
on the ends of the core wire and crimp using
the crimping tool. Test the resistance of the
heater.

4
DS-049.1-0217 ©2017 LATICRETE International, Inc. All trademarks shown are the intellectual properties of their respective owners.
LATICRETE International, Inc. lOne LATICRETE Park North, Bethany, CT 06524-3423 USA l1.800.243.4788 l +1.203.393.0010 l www.laticrete.com
For any further assistance, please contact LATICRETE at 1-800-243-4788.

5
ISOLANT FLUOROPOLYMÈRE AVANCÉ
À BRINS MULTIPLES
CONDUCTEURS JUMEAUX
TRESSE DE TERRE
Construction de fil de chauffage
Guide de la trousse de réparation sur site
La trousse de réparation
de fil
Outils et items requis pour la réparation
1. Une trousse de réparation consistant en :
2 tubes thermorétrécissables de grande taille
12 tubes thermorétrécissables de petite taille
12 petits embouts de sertissage
1 longueur de fil de pont
2. Outil de sertissage
3. Pistolet à air chaud
4. Couteau Stanley/Dénudeurs de fils
5. Couteaux latéraux
6. Multimètre
Test du dispositif de chauffage pendant et après la
réparation
Ne carrelez pas si le dispositif de chauffage ne passe pas tous les tests.
Il peut y avoir un problème avec un nouveau raccord ou davantage de
ruptures de fils. La valeur réelle doit être de +/-5 %.
Communiquez avec LATICRETE au 1-800-243-4788 pour plus d’aide.
120V Modèle Résistance
0802-0017-2 221.5
0802-0034-2 110.8
0802-0050-2 73.8
0802-0067-2 55.4
0802-0084-2 44.3
0802-0100-2 36.9
0802-0133-2 27.4
0802-0166-2 22.0
0802-0200-2 18.3
0802-0233-2 15.6
0802-0266-2 13.7
0802-0299-2 12.2
0802-0332-2 11.0
0802-0365-2 10.0
0802-0398-2 9.1
240V Modèle Résistance
0802-0083-4 177.2
0802-0100-4 147.7
0802-0133-4 109.7
0802-0166-4 87.9
0802-0200-4 73.4
0802-0233-4 62.6
0802-0266-4 54.9
0802-0299-4 48.8
0802-0332-4 44.0
0802-0415-4 35.1
0802-0498-4 29.2
0802-0581-4 25.0
0802-0664-4 21.9
0802-0747-4 19.5
0802-0830-4 17.8
Systèmes de fil STRATA_HEATMC
Avis de non-responsabilité de la garantie : Ce guide et la
trousse de réparation incluse ont été fournis par LATICRETE, Inc. pour aider
dans la réparation des systèmes de fils STRATA_HEATMC endommagés sur site.
LATICRETE ne peut garantir la réparation ni garantir le fonctionnement adéquat
du système de chauffage suite à une réparation. LATICRETE recommande que
tous les travaux de réparation soient effectués par un électricien qualifié et se
conforment aux règlementations de câblage IEE courantes. Pour davantage
d’aide, veuillez communiquer avec LATICRETE au 1-800-243-4788.
ATTENTION : Avant de débuter avec la réparation, assurez-vous que
le système de chauffage a été complètement débranché de la source
d’alimentation.
Guide de la trousse de réparation sur site pour le fil STRATA_HEATMC
MC
Des solutions de construction
éprouvées mondialement

6
Utilisez des couteaux latéraux pour enlever
tout fil de chauffage endommagé.
Déroulez la tresse de terre aux deux
extrémités du fil.
Tournez la tresse de terre.
Utilisez les dénudeurs de fils ou un couteau
Stanley pour enlever soigneusement environ
50 mm (2 po) de la gaine extérieure
et exposer la tresse de terre aux deux
extrémités de la coupe de fil.
Glissez un morceau du gros dissipateur de
chaleur noir sur une extrémité du fil.
Fixez un embout de sertissage aux deux
extrémités des cœurs du dispositif de
chauffage à l’aide d’un outil de sertissage.
Glissez un morceau du petit tube
thermorétrécissable sur chaque extrémité des
éléments de chauffage jusqu’à la tresse de
terre.
Aux deux extrémités du fil coupé, utilisez les
dénudeurs de fils ou un couteau Stanley pour
enlever très soigneusement environ 7 mm
(,25 po) de l’isolant couvrant les deux cœurs
du dispositif de chauffage.
Il est critique de ne pas endommager le cœur
du fil de chauffage.
1
3
5
7
2
4
6
8

7
13 14
11 12

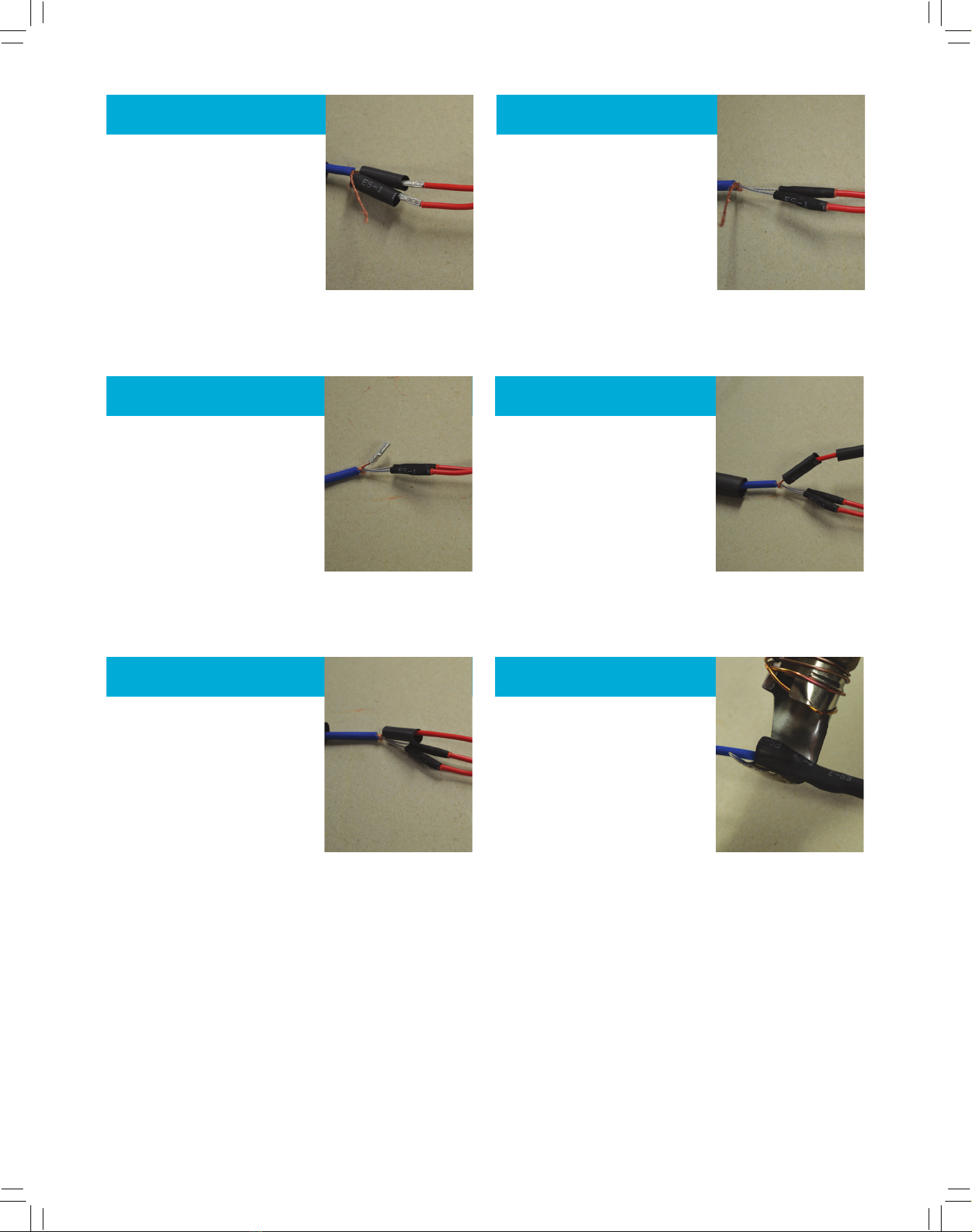

Fixez un embout de sertissage aux
extrémités de la tresse de terre à l’aide d’un
outil de sertissage.
Glissez les petits morceaux du tube
thermorétrécissable sur les embouts de
sertissage, afin que le sertissage au complet
soit recouvert. Utilisez un pistolet à air chaud
afin d’activer le thermorétrécissage.
Glissez les gros morceaux du tube
thermorétrécissable sur le petit tube
thermorétrécissable et appliquez le pistolet à
air chaud. Laissez les nouveaux raccords se
refroidir. Testez la résistance du dispositif de
chauffage, puis carrelez comme d’habitude.
Glissez un petit morceau de tube
thermorétrécissable sur les deux sections de la
tresse de terre exposée. Coupez une section
du fil « pont » fourni à une longueur adéquate
pour remplacer le fil enlevé de l’élément
de chauffage. Dénudez 10 mm (0,4 po)
de chaque extrémité de ce fil et insérez ces
extrémités dans les embouts de sertissage
situés aux extrémités de la tresse de terre et
sertissez à l’aide de l’outil de sertissage.
Glissez les petits morceaux du tube
thermorétrécissable sur les embouts de
sertissage, afin que tout métal nu soit
recouvert. Utilisez un pistolet à air chaud afin
d’activer le thermorétrécissage.
910
Coupez une section du fil « pont » fourni à
une longueur adéquate pour remplacer le fil
enlevé des éléments de chauffage. Dénudez
10 mm (0,4 po) de chaque extrémité de ce
fil et insérez ces extrémités dans les embouts
de sertissage situés aux extrémités du fil
principal et sertissez à l’aide de l’outil de
sertissage. Testez la résistance du dispositif de
chauffage.

8
DS-049.1-0217 ©2017 LATICRETE International, Inc. Toutes les marques présentées sont la propriété intellectuelle de leurs propriétaires respectifs.
LATICRETE International, Inc. lOne LATICRETE Park North, Bethany, CT 06524-3423 USA l1.800.243.4788 l +1.203.393.0010 l www.laticrete.com
Pour davantage d’aide, veuillez communiquer avec LATICRETE au 1-800-243-4788.

9
Kit de reparación de cable
AISLAMIENTO DE FLUOROPOLÍMERO AVANZADO
MÚLTIPLES HEBRAS
CONDUCTORES DOBLES
TRENZA DE TIERRA
Construcción del cable de calefacción
Guía del kit de reparación en el sitio
Herramientas y elementos necesarios para la reparación
1. Un kit de reparación que consta de:
2 termoencogibles grandes
12 termoencogibles pequeños
12 engarzados a tope pequeños
1 longitud de cable de puente
2. Herramienta de engarce
3. Pistola de calor
4. Cuchillo Stanley / Pelacables
5. Cortadores
6. Multímetro
Prueba del calentador durante y después de la reparación
No coloque el revestimiento si el calentador no pasa todas las pruebas.
Puede haber un problema con la nueva junta o roturas de cable adicionales.
El valor real debe ser +/-5%.
Contacte a LATICRETE al 1-800-243-4788 para obtener asistencia adicional.
Modelo 120V Resistencia
0802-0017-2 221.5
0802-0034-2 110.8
0802-0050-2 73.8
0802-0067-2 55.4
0802-0084-2 44.3
0802-0100-2 36.9
0802-0133-2 27.4
0802-0166-2 22.0
0802-0200-2 18.3
0802-0233-2 15.6
0802-0266-2 13.7
0802-0299-2 12.2
0802-0332-2 11.0
0802-0365-2 10.0
0802-0398-2 9.1
Modelo 240V Resistencia
0802-0083-4 177.2
0802-0100-4 147.7
0802-0133-4 109.7
0802-0166-4 87.9
0802-0200-4 73.4
0802-0233-4 62.6
0802-0266-4 54.9
0802-0299-4 48.8
0802-0332-4 44.0
0802-0415-4 35.1
0802-0498-4 29.2
0802-0581-4 25.0
0802-0664-4 21.9
0802-0747-4 19.5
0802-0830-4 17.8
Sistemas de cables STRATA_HEAT™
Renuncia de garantía: Esta guía y el kit de reparación incluidos han sido
proporcionados por LATICRETE, Inc. para ayudar en la reparación de sistemas
de cables STRATA_HEAT™ dañados en el sitio. LATICRETE no garantiza la
reparación ni el correcto funcionamiento de la calefacción después de una
reparación. LATICRETE recomienda que todos los trabajos de reparación se
lleven a cabo por un electricista calificado y que cumplan con las normas
vigentes de cableado del IEE. Para cualquier asistencia adicional, póngase en
contacto con LATICRETE en 1-800-243-4788.
PRECAUCIÓN: Antes de comenzar con la reparación, asegúrese de que
el sistema de calefacción esté totalmente desconectado de la fuente de
alimentación.
Guía del kit de reparación en el sitio de cable STRATA_HEAT™
Soluciones Constructivas
Comprobadas Mundialmente

10
Utilice los cortadores para quitar
cualquier cable de calefacción dañado.
Desenrede la trenza de tierra en ambos
extremos del cable.
Retuerza la trenza de tierra.
Use el pelacables o el cuchillo Stanley
para retirar de manera cuidadosa
aproximadamente 50 mm (2 pulg.) de la
vaina externa, para exponer la trenza de
tierra en ambos extremos del cable cortado.
Deslice una pieza del termoencogible negro
grande sobre un extremo del cable.
Fije un engarzado a tope a cualquiera de los
extremos de los núcleos del calentador usando
una herramienta de engarzado.
Deslice un trozo de termoencogible pequeño
sobre cada extremo de los elementos de
calefacción hasta la trenza de tierra.
En ambos extremos del cable cortado, use
el pelacables o el cuchillo Stanley para
retirar con mucho cuidado una tira de
aproximadamente 7 mm (.25 pulg.) de
aislamiento que cubre ambos núcleos del
calentador.
1
3
5
7
2
4
6
8

11
13 14
11 12
Fije un engarzado a tope a cualquiera de los
extremos de la trenza de tierra usando una
herramienta de engarzado.
Deslice los termoencogibles pequeños sobre
los engarzados de tope para que todo el
engarce quede cubierto. Utilice una pistola de
calor para activar el termoencogible.
Deslice las piezas grandes de termoencogible
sobre el termoencogible pequeño y aplique la
pistola de calor. Permita que las nuevas juntas
se enfríen. Pruebe la resistencia del calentador
y luego coloque el revestimiento de forma
normal.
Deslice una pieza pequeña de termoencogible
sobre ambas secciones de la trenza de tierra
expuesta. Corte una sección del cable de
“puente” a una longitud conveniente para
reemplazar el cable retirado del elemento
de calefacción. Quite 10 mm (0.4 pulg.) de
cualquiera de los extremos de este cable y
encaje estos extremos en los engarzados de
tope situados en los extremos de la trenza de
tierra y engárcelos con la herramienta.
Deslice los termoencogibles pequeños sobre
los engarzados de tope para que cualquier
parte metálica desnuda quede cubierta.
Utilice una pistola de calor para activar el
termoencogible.
910
Corte una sección del cable de “puente” a
una longitud conveniente para reemplazar el
cable retirado de los elementos de calefacción.
Quite 10 mm (0.4 pulg.) de cada extremo
de este cable y encaje estos extremos en los
engarzados de tope situados en los extremos
del cable del núcleo y engárcelos con la
herramienta. Compruebe la resistencia del
calentador.

DS-049.1-0217 ©2017 LATICRETE International, Inc. Todas las marcas comerciales son propiedad intelectual de sus respectivos propietarios.
LATICRETE International, Inc. lOne LATICRETE Park North, Bethany, CT 06524-3423 USA l1.800.243.4788 l +1.203.393.0010 l www.laticrete.com
Para cualquier asistencia adicional, póngase en contacto con LATICRETE en 1-800-243-4788.
