USER´S MANUAL
LDCURV500DSAT / LDCURV500DSATW
SAFETY INFORMATION
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. During installation, observe the applicable safety regulations for your country.
7. Never place sources of ignition, e.g., burning candles, on the equipment.
8. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor
equipment - in this case, observe the special instructions noted below. Do not expose this equipment
to flammable materials, fluids or gases.
9. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers
filled with liquids, such as vases or drinking vessels, on the equipment.
10. Make certain that objects cannot fall into the device.
11. Use this equipment only with the accessories recommended and intended by the manufacturer.
12. Do not open or modify this equipment.
13. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due
to tripping hazards.
14. During transport, make certain that the equipment cannot fall down and possibly cause property
damage and personal injuries.
15. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the equip-
ment or if it has been damaged in another way, switch it off immediately and unplug it from the
mains outlet (if it is a powered device). This equipment may only be repaired by authorized, qualified
personnel.
16. Clean the equipment using a dry cloth.
17. Comply with all applicable disposal laws in your country. During disposal of packaging, please sepa-
rate plastic and paper/cardboard.
18. Plastic bags must be kept out of reach of children.
CAUTION – HIGH VOLUME LEVELS WITH AUDIO PRODUCTS!
This equipment is intended for professional use. Therefore, commercial use of this equipment is subject
to the respectively applicable national accident prevention rules and regulations. As a manufacturer, Adam
Hall is obligated to notify you formally about the existence of potential health risks. Hearing damage due to
high volume and prolonged exposure: When in use, this product is capable of producing high sound-pres-
sure levels (SPL) that can lead to irreversible hearing damage in performers, employees, and audience
members. For this reason, avoid prolonged exposure to volumes in excess of 90 dB.
To prevent possible hearing damage, avoid listening at high volume levels over long periods
of time. Even exposure to short bursts of loud noise can result in hearing loss. Please
keep the volume constantly at a comfortable level.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at: https://cdn-shop.adamhall.com/
media/pdf/Manufacturers-Declarations-LDSYSTEMS_DE_EN_ES_FR.pdf
To request warranty service for a product, please contact Adam Hall GmbH, Daimler Straße 9, 61267 Neu
Anspach / Email [email protected] / 49 (0) 6081 / 9419-0
PROPER DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste separation)
This symbol on the product, or the documents accompanying the product, indicates that this appliance may not
be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled
waste disposal. Please dispose of this product separately from other waste and have it recycled to promote
sustainable economic activity.
Household users should contact either the retailer where they purchased this product, or their local gov-
ernment office, for details on where and how they can recycle this item in an environmentally friendly
manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract.
This product should not be mixed with other commercial wastes for disposal
CE conformity
Adam Hall GmbH hereby confirm that this product meets the following guidelines (where applicable):
R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017 / Low-voltage directive (2014/35/EU)
EMC Directive (2014/30/EU) / RoHS (2011/65/EU) / The full declaration of conformity can be found at www.
adamhall.com. You can also request it via [email protected]
FCC STATEMENT
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired operation
EN
Model name: LDCURV500DSAT(W)
Type: LD CURV 500®duplex array satellites
Loudspeakers: MF: 2 x 4" / HF: 6 x 1" with WaveAhead®Technology
Dispersion (H x V): 110° horizontal, 5° vertical
Impedance: 8 ohms
Sensitivity (1W/1M) dB: 91 dB
Max. SPL 109 dB
Frequency response : 120Hz-20Khz
Material: Die-cast aluminium
Surface: Powder coating
Colour: LDCURV500DSAT: black
LDCURV500DSAT(W): white
Ambient temperature
(in operation): 0°C - 40°C
Relative humidity: <80% (non condensing)
Dimensions (W x H x D): 122 x 240 x 126 mm
Weight: 3.3 kg (1 piece)
Features: WaveAhead®Technology, internal crossover, metal grille, SmartLink®
System, M3 safety thread for fixed installation

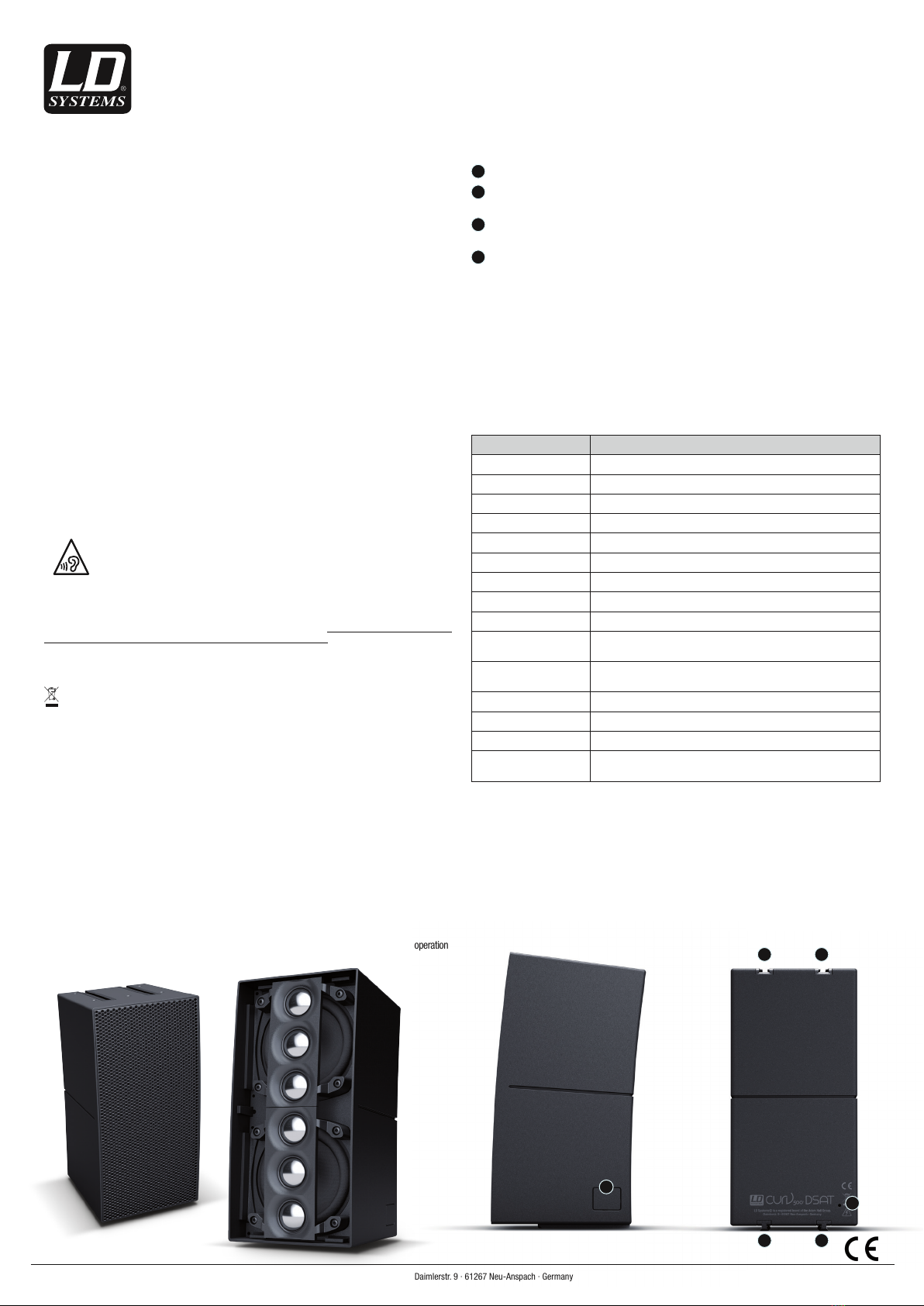

CONNECTIONS, CONTROLS, MECHANICS
1
RELEASE BUTTON
2
GUIDE RAILS
with locking system and contacts for connecting the components mechanically and electrically.
3
GROOVES
with locking system and contacts for connecting the components mechanically and electrically.
4
M3 THREAD
M3 thread for securing purposes in the event of fixed installation.
ASSEMBLY
Push a CURV 500® double satellite from behind onto the SmartLink® adapter (or CURV 500® satellite)
as far as it will go while keeping the spring-loaded release button (1) at the side of the satellite pressed
down. In doing so, make sure that the two guidance rails (2) of the satellite are correctly fitted into the
grooves (3) on the top of the SmartLink® adapter (or CURV 500® satellite) so as to ensure a solid fit and
establish a connection between the contacts of the two components. Now release the button to return
it to its original position and lock the connection. Proceed in the same way to expand the system with
additional satellites. When dismantling the system, proceed in the reverse order.
For further information on set-up and wiring, please see the LD CURV 500
®
iAMP user manual at WWW.
LD-SYSTEMS.COM.
TECHNICAL DATA
1
3 3
4
2 2

Adam Hall GmbH · Daimlerstr. 9 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: [email protected]
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
7. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
8. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte -
beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht
mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
9. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit
Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
10. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
11. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
12. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
13. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen
zu vermeiden.
14. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und
Personenschäden verursachen kann.
15. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere
gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der
Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachper-
sonal repariert werden.
16. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
17. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung
bitte Kunststoff und Papier bzw. Kartonagen voneinander.
18. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden
ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den
jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich
verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.Gehörschäden durch hohe Lautstärken
und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden,
die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger
anhaltende Belastung durch hohe Lautstärken über 90 dB.
Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei
großem Lautstärkepegel über lange Zeiträume.
Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die
Laustärke immer auf einem angenehmen Level.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.
com/media/pdf/Manufacturers-Declarations-LDSYSTEMS_DE_EN_ES_FR.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@
adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem
Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht
zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrol-
lierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen
es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu
umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über
die entsprechenden regionalen Behörden.Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen
die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit
anderen gewerblichen Abfällen entsorgt werden.
CE-KONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):
R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 / Niederspannungsrichtlinie (2014/35/EU) /
EMV-Richtlinie (2014/30/EU) / RoHS (2011/65/EU) / Die vollständige Konformitätserklärung finden Sie unter
www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.
BEDIENUNGSANLEITUNG
LDCURV500DSAT / LDCURV500DSATW DE
ANSCHLÜSSE, BEDIENELEMENTE, MECHANIK
1
ENTRIEGELUNGSKNOPF
2
FÜHRUNGSSCHIENEN
mit Verriegelungssystem und Kontakten für die mechanische und elektrische Verbindung der
Komponenten.
3
NUTEN
mit Verriegelungssystem und Kontakten für die mechanische und elektrische Verbindung der
Komponenten.
4
M3 GEWINDE
M3 Gewinde zum Sichern bei der Festinstallation.
AUFBAU
Schieben Sie einen CURV 500
®
Doppel-Satelliten von hinten auf den SmartLink
®
Adapter (bzw. CURV
500
®
Satellit) bis zum Anschlag, während Sie den gefederten Entriegelungsknopf (1) an der Seite des
Satelliten drücken. Achten Sie dabei darauf, dass die beiden Führungsschienen (2) des Satelliten korrekt
in die Nuten (3) auf der Oberseite des SmartLink
®
Adapters (bzw. CURV 500
®
Satellit) eingeführt werden,
um einen festen Sitz zu gewährleisten und die Verbindung der Kontakte beider Komponenten herzustellen.
Lösen Sie nun den Druck vom Entriegelungsknopf, um ihn wieder in die Ursprungsposition zu bringen und
die Verbindung zu verriegeln. Gehen Sie in der gleichen, zuvor beschriebenen Weise vor, um das System
um weitere Satelliten zu erweitern. Beim Abbau gehen Sie bitte in umgekehrter Reihenfolge vor.
Weitere Informationen zu Aufbau und Verkabelung finden Sie in der Bedienungsanleitung des LD CURV
500
®
iAMP auf WWW.LD-SYSTEMS.COM.
TECHNISCHE DATEN
Artikelnummer: LDCURV500DSAT(W)
Typ: LD CURV 500®Duplex Array Satellit
Lautsprecher: MF: 2 x 4” / HF: 6 x 1” mit WaveAhead®Technology
Abstrahlwinkel (H x V): 110° horizontal, 5° vertikal
Impedanz: 8 Ohm
Schalldruckpegel (1W/1M) 91 dB
Max. SPL 109 dB
Frequenzgang 120Hz-20Khz
Gehäusematerial: Aluminium
Gehäuseoberfläche: Pulverbeschichtung
Gehäusefarbe: LDCURV500DSAT: Schwarz
LDCURV500DSATW: Weiß
Umgebungstemperatur
(in Betrieb): 0°C - 40°C
Relative Luftfeuchtigkeit: <80% (nicht kondensierend)
Abmessungen (W x H x D): 122 x 240 x 126 mm
Gewicht: 3,3 kg
Features: WaveAhead®Technology, interne Frequenzweiche, Frontgitter aus Metall,
SmartLink®System, M3 Gewinde für Sicherungsöse
1
3 3
4
2 2
