LD ROADMAN 102 User manual

LD ROADMAN 102
PORTABLE SounD SyStem 150 W
QuICK StARt GuIDe
KuRZAnLeItunG
IntRoDuCtIon RAPIDe
GuÍA RÁPIDA
SKRÓConA InStRuKCJA
GuIDA RAPIDA

Before first use
Connect the power cord and charge the battery fully (battery already
connected)

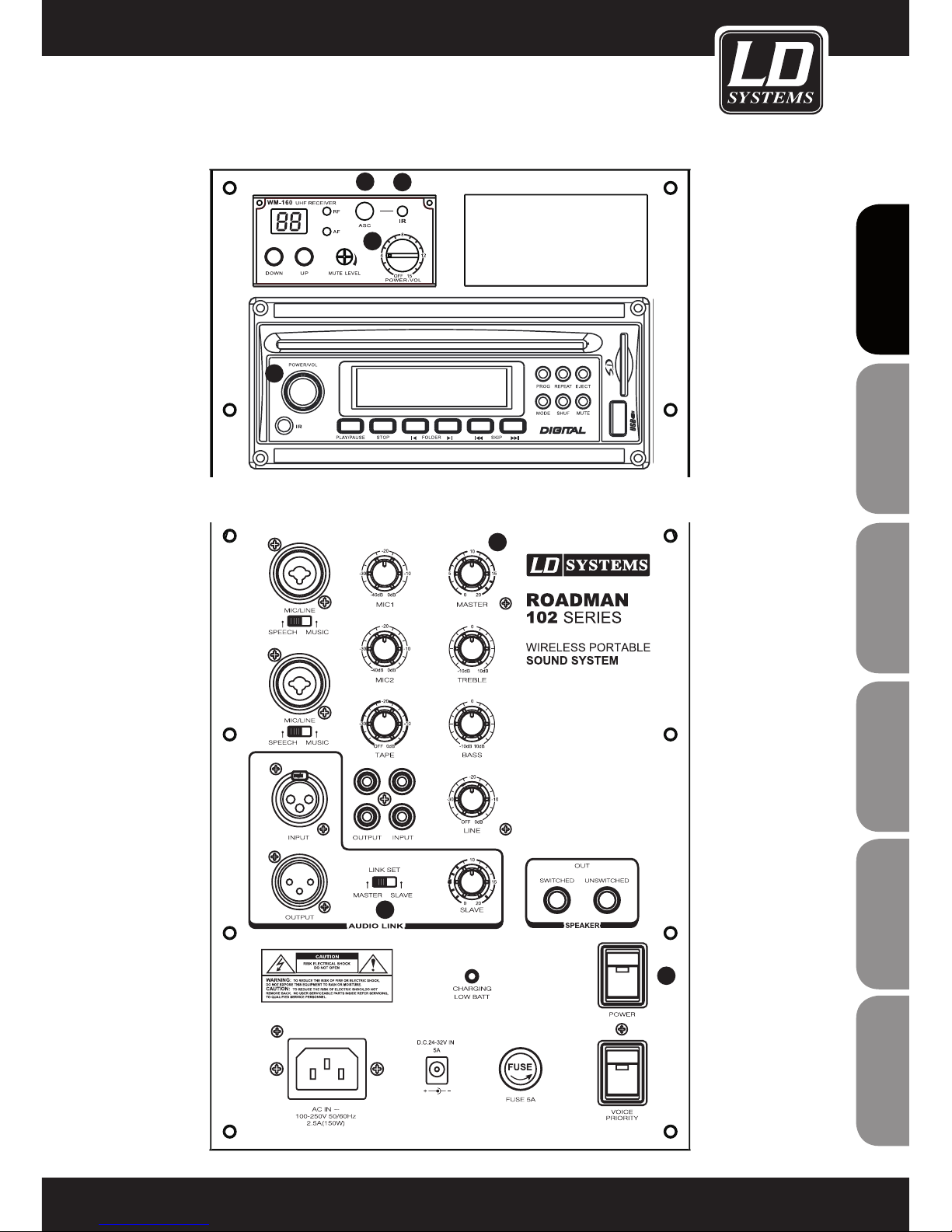

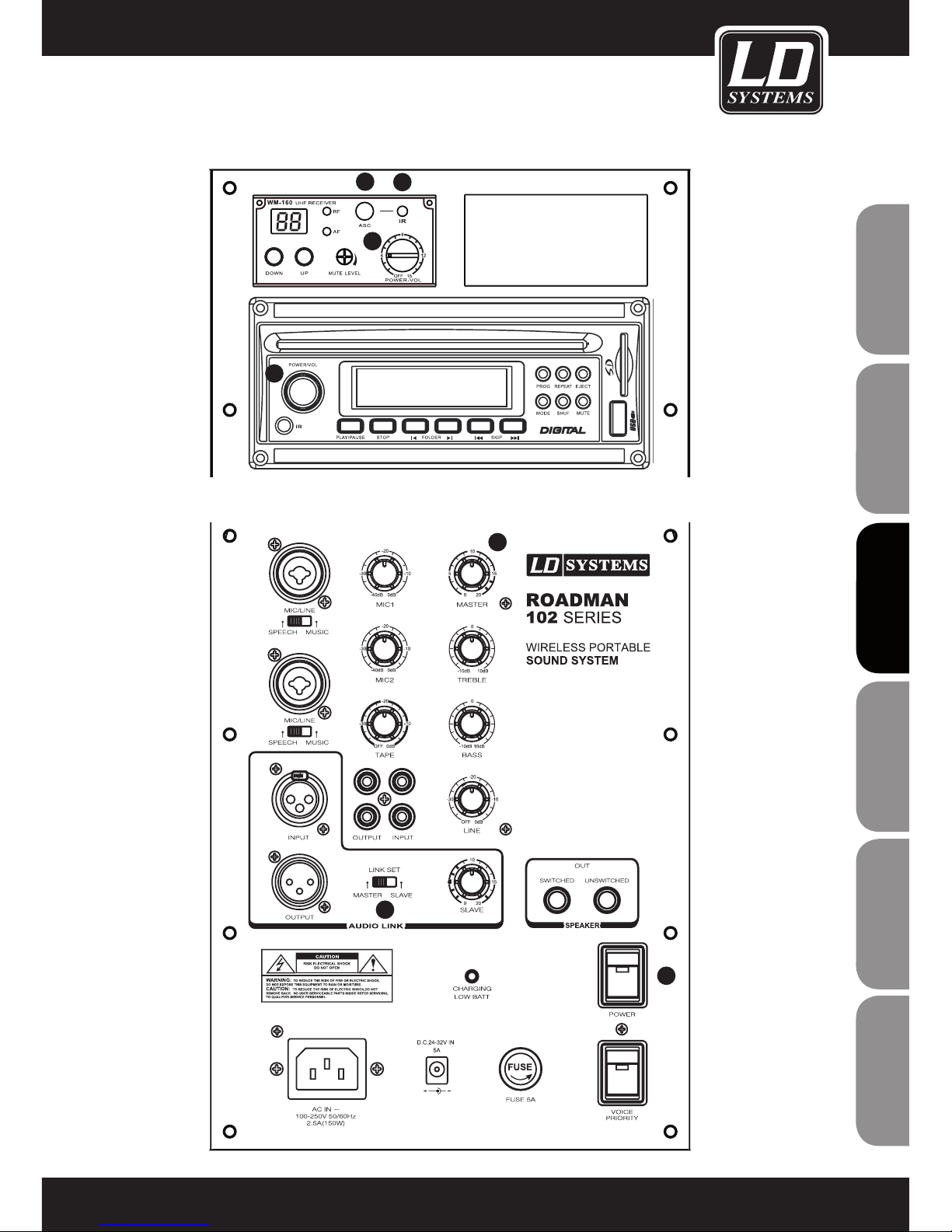

Important: Set LINK SET on the back to the MASTER position 1.
first use
Turn on the unit at the main switch (Power) 2. The red light in the
switch lights up.
Playing CDs
To turn on the CD player, press the Power/Volume knob for 31
second, gently insert a CD, increase the volume by turning the Power/
Volume knob to the right, and set the Roadman to the desired overall
volume using the master volume control (red knob 4).

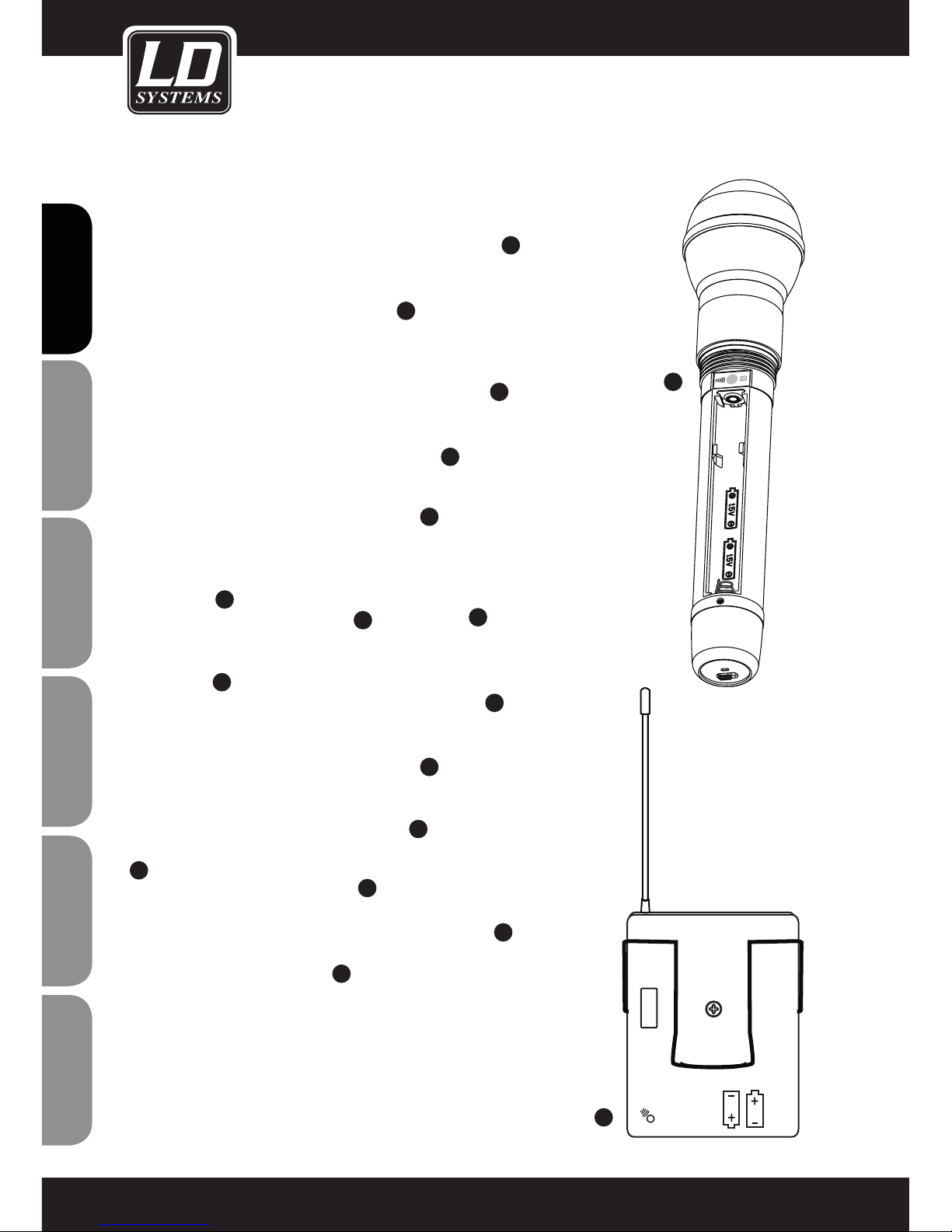

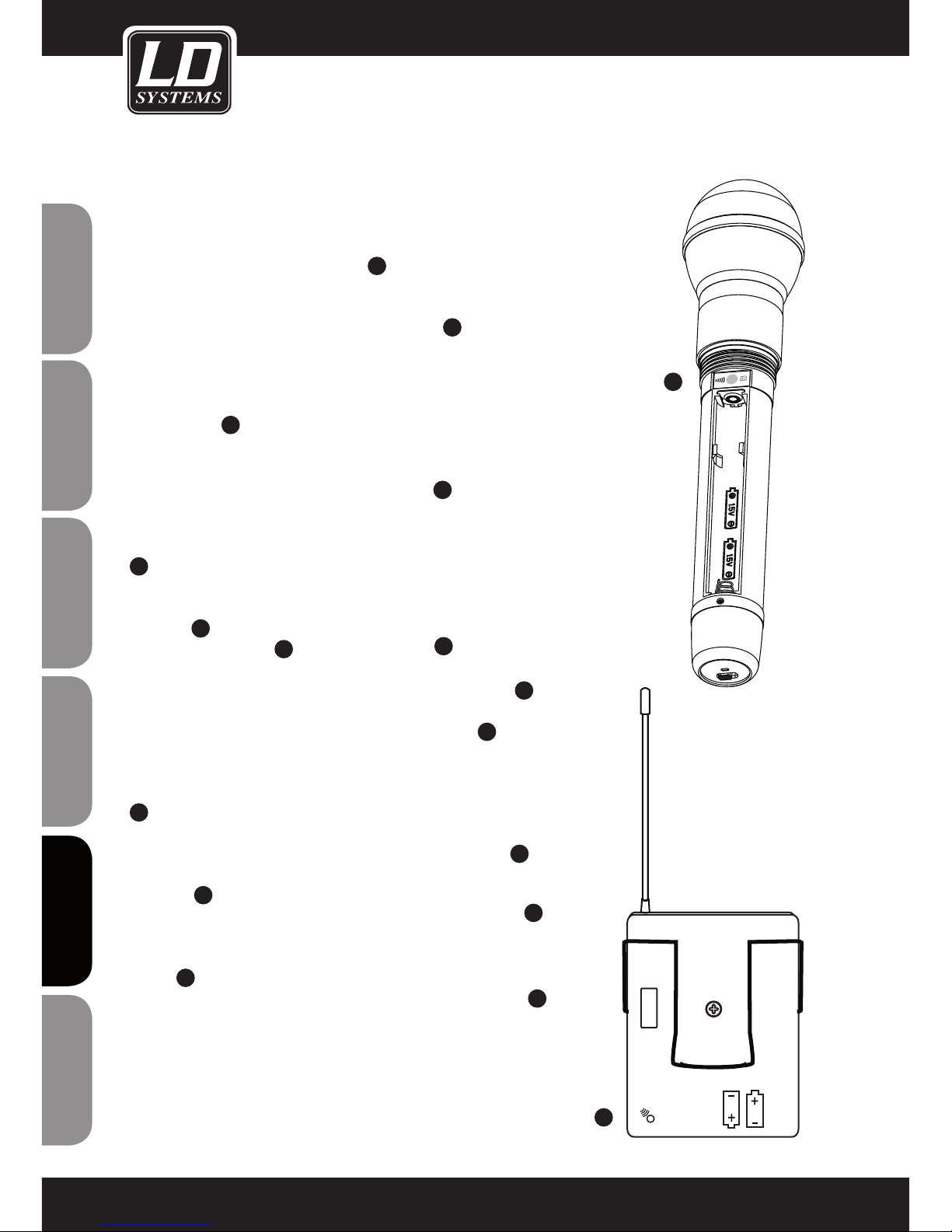

using the hanDhelD miCroPhone for the first time
Turn on the receiver at the Power/Volume knob 5by turning it to the
right (past the detent position). Insert the batteries in the handheld
microphone and turn it on. To synchronise the radio frequency,
position the uncovered infrared interface (IR above the battery
compartment 8) so that there is a direct line of sight between it and
the infrared interface of the receiver 6. Press the ASC 7on the
receiver. If the transmission was successful, the red RF-LED on the
receiver will light up. Increase the volume by turning the Power/
Volume knob 5to the right, and set the Roadman to the desired
overall volume using the master volume control (red knob 4).
using the Belt PaCk transmitter for the first time
Turn on the receiver at the Power/Volume knob 5by turning it to the
right (past the detent position). Insert the batteries in the belt pack
transmitter and turn it on. To synchronise the radio frequency, position
the uncovered infrared interface (on the back 9) so that there is a
direct line of sight between it and the infrared interface of the receiver
6. Press the ASC button on the belt pack transmitter (the green LED
will blink), then press the ASC button 7on the receiver. If the
transmission was successful, the red RF-LED on the receiver will light
up. Increase the volume by turning the Power/Volume knob 5to the
right, and set the Roadman to the desired overall volume using the
master volume control (red knob 4).
Battery maintenanCe instruCtions (reChargeaBle leaD
Battery)
Recharge the battery fully at every opportunity. Never completely
discharge a rechargeable lead battery or store it in discharged or
semi-charged condition. During extended periods of disuse and
storage, the battery must be recharged fully at regular intervals.
2
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

3
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

Vor Der ersten inBetrieBnahme
Netzkabel anschließen und Akku voll aufladen (Akku bereits angeschlossen).

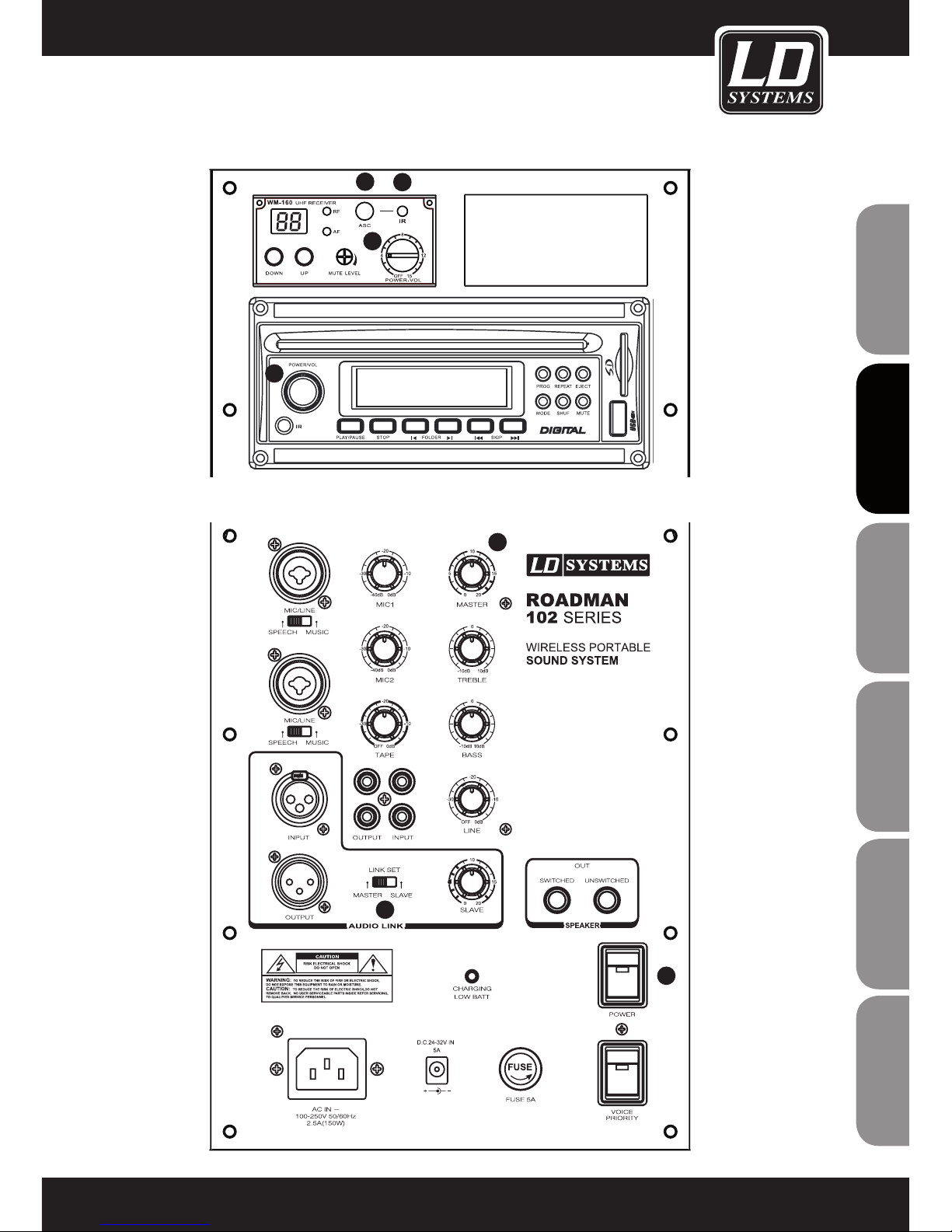

Wichtig: LINK SET auf der Rückseite in Stellung MASTER bringen 1.
inBetrieBnahme
Gerät am Hauptschalter (Power) einschalten 2. Rotes Licht im
Schalter leuchtet.
CDs aBsPielen
Zum Einschalten des CD-Spielers Power/Volume-Knopf 31 Sekunde
drücken, CD ohne Druck einschieben, Lautstärke am Power/
Volume-Knopf durch nach rechts drehen erhöhen und Roadman
mittels Master-Pegelsteller (roter Knopf 4) in die gewünschte
Gesamtlautstärke bringen.
hanDsenDer in BetrieB nehmen
Empfänger (Receiver) am Power/Volume Knopf 5durch drehen nach
rechts einschalten (über den Rastpunkt). Batterien in den Handsender
einlegen, einschalten. Zum synchronisieren der Funkfrequenz in
geöffnetem Zustand die Infrarot-Schnittstelle (IR oberhalb Batteriefach
8) in direkten Sichtkontakt mit der Infrarot-Schnittstelle des
Empfängers 6bringen. ASC-Taste 7am Empfänger drücken. War
die Übertragung erfolgreich, leuchtet die rote RF-LED am Empfänger.
Lautstärke am Power/Volume-Knopf 5durch nach rechts drehen
erhöhen und Roadman mittels Master-Pegelsteller (roter Knopf 4) in
die gewünschte Gesamtlautstärke bringen.
tasChensenDer in BetrieB nehmen
Empfänger (Receiver) am Power/Volume Knopf 5durch drehen nach
rechts einschalten (über den Rastpunkt). Batterien in den Taschen-
sender einlegen, einschalten. Zum synchronisieren der Funkfrequenz
die Infrarot-Schnittstelle (auf der Rückseite 9) in direkten Sichtkontakt
mit der Infrarot-Schnittstelle des Empfängers 6bringen. ASC-Taste am
Taschensender drücken (grüne LED blinkt), dann ASC-Taste 7am
Empfänger drücken. War die Übertragung erfolgreich, leuchtet die rote
RF-LED am Empfänger. Lautstärke am Power/Volume-Knopf 5durch
nach rechts drehen erhöhen und Roadman mittels Master-Pegelsteller
(roter Knopf 4) in die gewünschte Gesamtlautstärke bringen.
hinweis zur akkuPflege (Blei-akku)
Bei jeder möglichen Gelegenheit den Akku voll aufladen. Niemals
einen Blei-Akku völlig entladen, leer oder halbvoll lagern. Bei längerer
Nichtbenutzung und Lagerung muss der Akku in regelmäßigen
Abständen voll aufgeladen werden.
4
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

5
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

aVant Première utilisation
Brancher le câble secteur et charger complètement les accumulateurs
(déjà en place)
Important !! Placez le sélecteur LINK SET, sur le côté, en position MASTER 1.
utilisation
La mise sous tension de l'appareil s'effectue via l'interrupteur principal
(Power) 2. L'indicateur rouge intégré au sélecteur s'allume.
leCture De CD
Pour mettre le lecteur de CD sous tension, appuyez sur son bouton
Power/Volume 3pendant 1 seconde, introduisez le CD sans forcer,
montez le volume en tournant le bouton Power/Volume vers la droite,
puis réglez le niveau global du Roadman avec le potentiomètre Master
(bouton rouge 4) pour atteindre le volume sonore désiré.

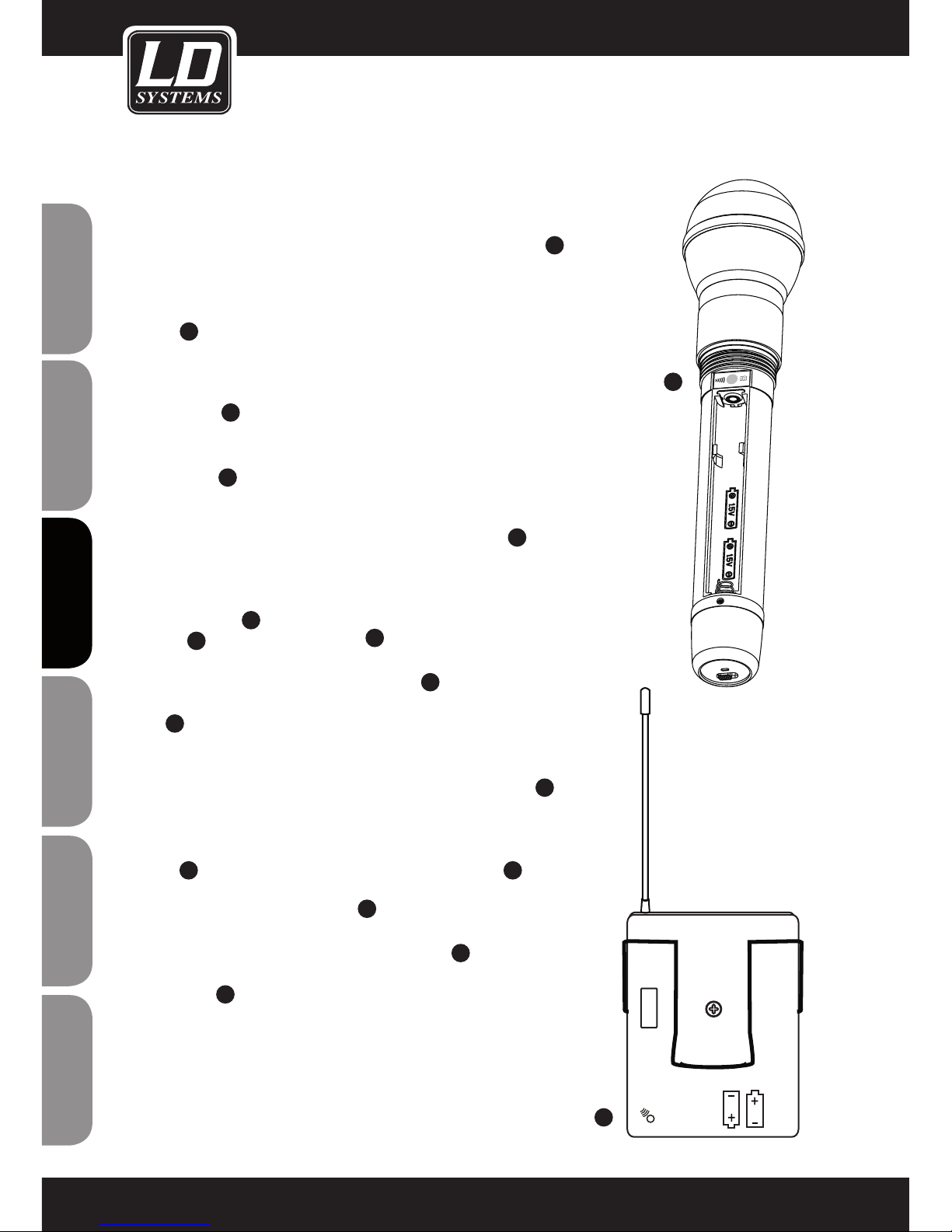

utilisation De l'émetteur à main
Allumez le récepteur en tournant son potentiomètre Power/Volume 5vers la
droite (après le cran). Placez les piles dans l'émetteur à main, et mettez-le
sous tension. Pour synchroniser la fréquence de réception avec celle
d'émission, orientez le port infrarouge de l'émetteur (il se trouve au-dessus du
compartiment piles 8) en contact visuel direct avec le port infrarouge du
récepteur 6.Appuyez sur la touche ASC 7du récepteur. Une fois la
synchronisation effectuée, la LED rouge s'allume sur le récepteur. Montez le
niveau sonore en tournant le bouton Power/Volume 5vers la droite, puis
réglez le niveau global du Roadman avec le potentiomètre Master (bouton
rouge 4) pour atteindre le volume sonore désiré.
utilisation De l'émetteur De PoChe
Pour allumer le récepteur, tournez son potentiomètre Power/Volume 5
vers la droite (après le cran). Placez les piles dans l'émetteur de poche, et
mettez-le sous tension. Pour synchroniser la fréquence de réception avec
celle d'émission, orientez le port infrarouge de l'émetteur (il se trouve à
l'arrière 9) en contact visuel direct avec le port infrarouge du 6
récepteur. Appuyez sur la touche ASC de l'émetteur de poche (la LED
verte clignote), puis sur la touche ASC 7du récepteur. Une fois la
synchronisation effectuée, la LED rouge s'allume sur le récepteur. Montez
le niveau sonore en tournant le bouton Power/Volume 5vers la droite,
puis réglez le niveau global du Roadman avec le potentiomètre Master
(bouton rouge 4) pour atteindre le volume sonore désiré.
Conseils D'utilisation Des aCCumulateurs (PlomB)
Dès que c'est possible, rechargez les accus à fond. Ne déchargez
jamais complètement un accumulateur au plomb, et ne le laissez
jamais déchargé ou même à moitié chargé. En cas de longue période
de non-utilisation ou de stockage, l'accumulateur doit être chargé à
fond à intervalles réguliers.
6
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

7
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

antes De utilizar el equiPo Por Primera Vez
Conecte el cable de alimentación y cargue al 100% la batería (batería
ya conectada).
Importante: En el panel posterior, ponga el conmutador LINK SET en la
posición MASTER 1.
Puesta en marCha
Encienda el equipo con el interruptor de encendido (POWER) 2. El
interruptor se iluminará de color rojo.
reProDuCCión De CDs
Para activar el reproductor de CDs, pulse durante 1segundo el botón
POWER/VOL 3, después inserte el CD sin forzar, aumente el volumen
girando el botón POWER/VOL a la derecha, y ajuste el volumen
general del Roadman con el control MASTER (control rojo 4).

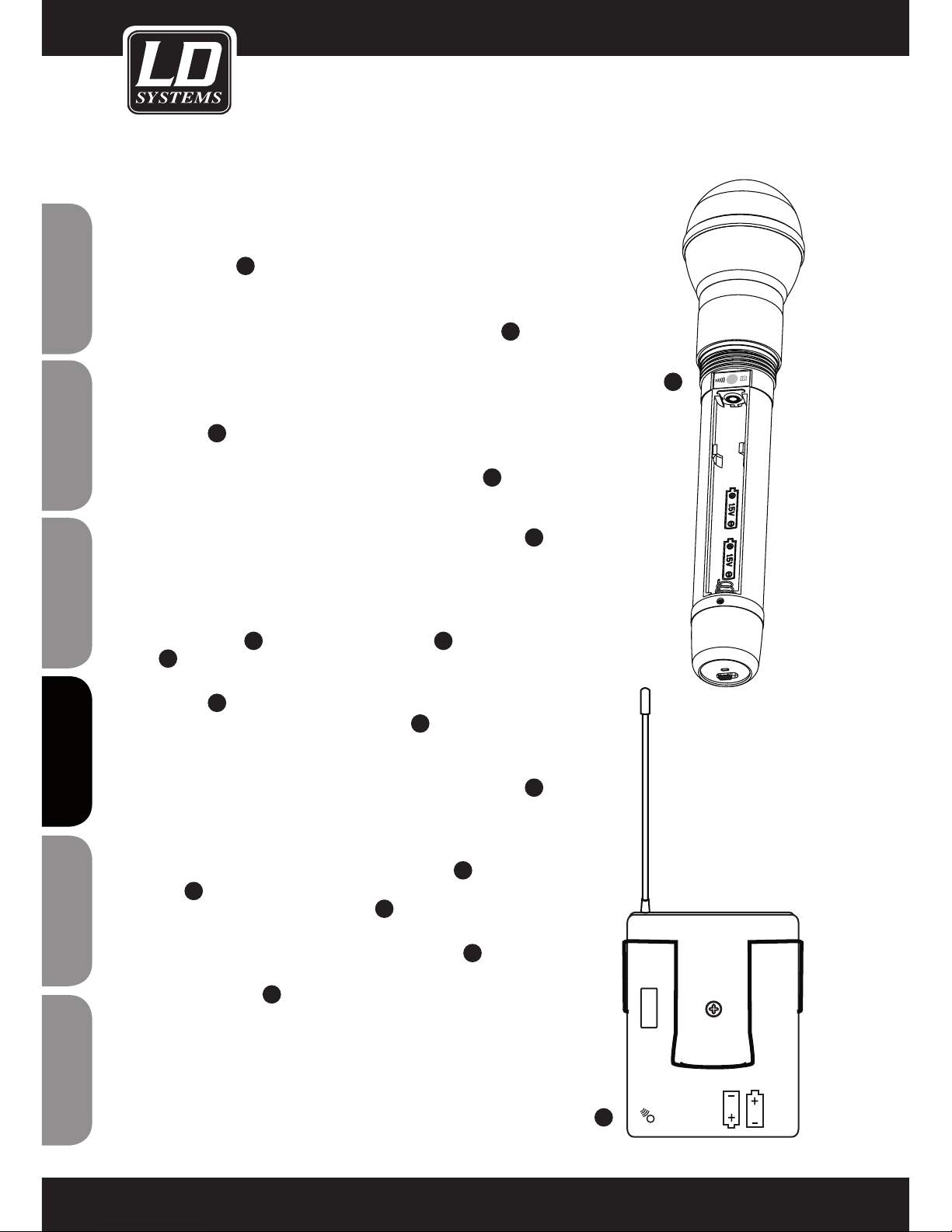

instalaCión Del miCrófono inalámBriCo
Gire a la derecha el control POWER/VOL del receptor (RECEIVER) 5,
hasta que oiga un clic. Inserte las baterías en el micrófono de mano y
enciéndalo. Para sincronizar la frecuencia de radio por infrarrojos, con
la empuñadura del micro quitada, asegúrese de que hay una "línea
directa" entre el puerto de infrarrojos (situado encima del comparti-
mento de baterías 8) del micro y el del receptor 6. Pulse el botón
ASC 7del receptor. Si la transmisión ha sido correcta, el LED rojo RF
del receptor se iluminará. Para aumentar el volumen, gire el control
POWER/VOL 5hacia la derecha y ajuste el volumen general del
Roadman con el control MASTER (control rojo 4).
instalaCión De la PetaCa transmisora
Gire a la derecha el control POWER/VOL del receptor (RECEIVER) 5,
hasta que oiga un clic. Inserte las baterías en la petaca transmisora y
enciéndala. Para sincronizar la frecuencia de radio por infrarrojos,
asegúrese de que hay una "línea directa" entre el puerto de
infrarrojos de la petaca (situado en la parte posterior 9) y el del
receptor 6. Pulse el botón ASC de la petaca (el LED parpadeará en
color verde), y luego pulse el botón ASC 7del receptor. Si la
transmisión ha sido correcta, el LED rojo RF del receptor se iluminará.
Para aumentar el volumen, gire el control POWER/VOL 5hacia la
derecha y ajuste el volumen general del Roadman con el control
MASTER (control rojo 4).
mantenimiento De Baterías De Plomo
Cargue al 100% las baterías siempre que sea posible. No almacene
las baterías de plomo completamente descargadas ni medio descar-
gadas. Si va a almacenar baterías durante un largo período de tiempo,
cárguelas periódicamente al 100%.
8
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

9
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

PrzeD Pierwszym uruChomieniem
Podłączyć kabel sieciowy i całkowicie naładować akumulator (akumu-
lator jest już podłączony).
Ważne: przełącznik LINK SET znajdujący się na tylnej stronie
urządzenia ustawić w pozycji MASTER 1.
uruChomienie
Urządzenie włączyć włącznikiem głównym (Power) 2. Zaświeci się
czerwona lampka włącznika.
oDtwarzanie Płyt CD
Aby włączyć odtwarzacz CD, należy nacisnąć i przytrzymać pokrętło
Power/Volume 3przez 1 sekundę, wsunąć płytę CD bez używania
siły, zwiększyć głośność, obracając pokrętło Power/Volume w prawo, i
ustawić żądaną głośność ogólną urządzenia za pomocą głównego
regulatora poziomu głośności (czerwony przycisk 4).

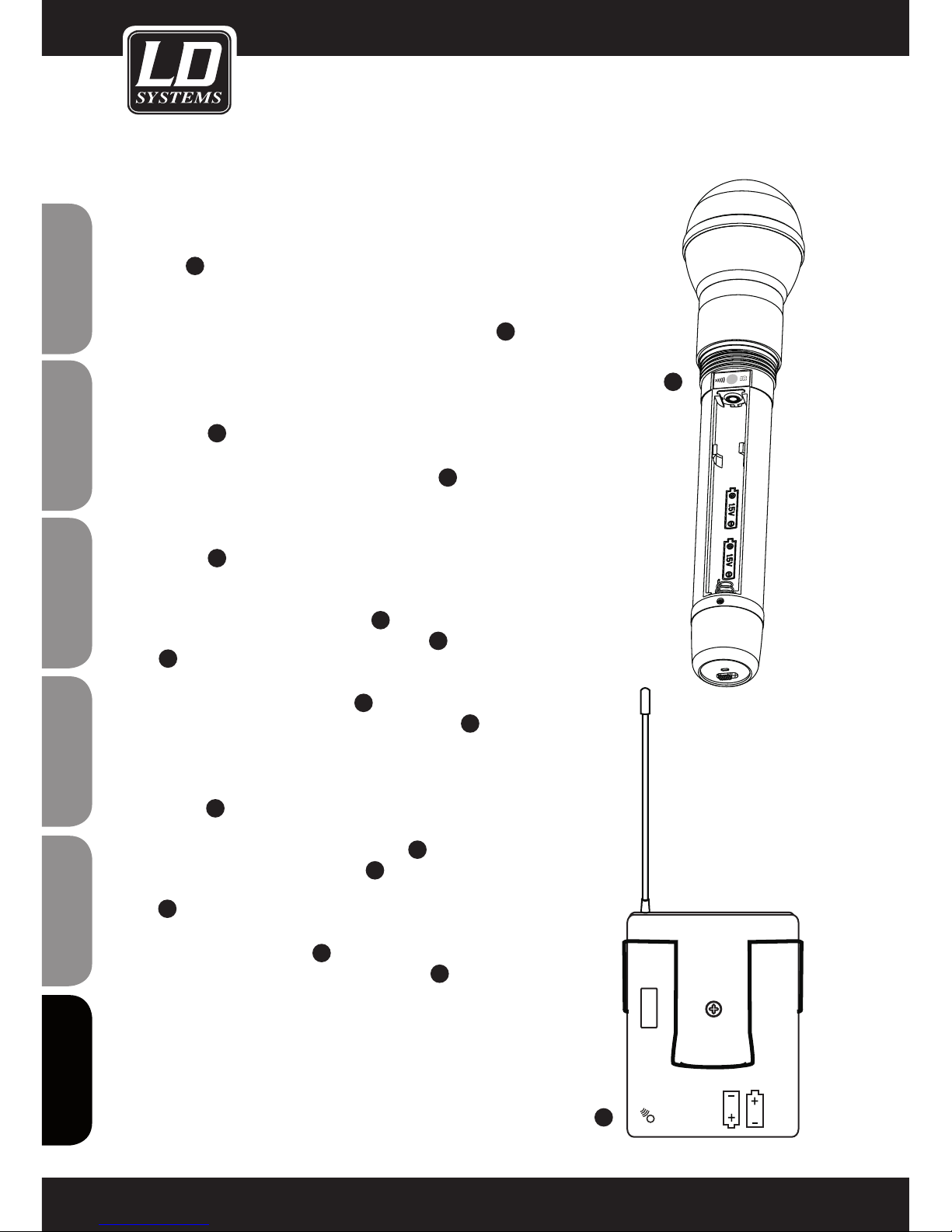

uruChamianie naDajnika ręCznego
Włączyć odbiornik (Receiver), obracając w prawo pokrętło Power/Volume
5(do momentu kliknięcia). Włożyć baterie do nadajnika ręcznego,
włączyć. W celu zsynchronizowania częstotliwości radiowej pozostawić
urządzenie otwarte i ustawić interfejs podczerwieni (IR powyżej komory
na baterie 8) w bezpośrednim „kontakcie wzrokowym” z interfejsem
podczerwieni odbiornika 6. Nacisnąć przycisk ASC 7na odbiorniku.
Jeśli synchronizacja się powiedzie, na odbiorniku zaświeci się czerwona
dioda LED. Zwiększyć głośność, obracając pokrętło Power/Volume 5w
prawo, i ustawić żądaną głośność ogólną urządzenia za pomocą
głównego regulatora poziomu głośności (czerwony przycisk 4).
uruChamianie naDajnika kieszonkowego
Włączyć odbiornik (Receiver), obracając w prawo pokrętło Power/Volume
5(do momentu kliknięcia). Włożyć baterie do nadajnika kieszonkowego,
włączyć. W celu zsynchronizowania częstotliwości radiowej ustawić
interfejs podczerwieni (znajdujący się na tylnej stronie urządzenia 9) w
bezpośrednim „kontakcie wzrokowym” z interfejsem podczerwieni
odbiornika 6. Nacisnąć przycisk ASC na nadajniku kieszonkowym
(zaświeci się zielona dioda LED), a następnie nacisnąć przycisk ASC 7
na odbiorniku. Jeśli synchronizacja się powiedzie, na odbiorniku zaświeci
się czerwona dioda LED. Zwiększyć głośność, obracając pokrętło Power/
Volume 5w prawo, i ustawić żądaną głośność ogólną urządzenia za
pomocą głównego regulatora poziomu głośności (czerwony przycisk 4).
wskazówki DotyCząCe akumulatora (akumulator
ołowiowy)
Przy każdej możliwej okazji maksymalnie ładować akumulator. Nigdy
nie rozładowywać akumulatora całkowicie, nie przechowywać w
stanie rozładowanym ani w połowie naładowanym. W przypadku
dłuższego okresu przechowywania i nieużywania akumulatora należy
go ładować w regularnych odstępach czasu.
10
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

11
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

Prima Della Prima messa in serVizio
Collegare il cavo di rete e caricare la batteria completamente (batteria
già collegata).
Importante: Posizionare il LINK SET del pannello posteriore su
MASTER 1.
messa in funzione
Accendere il dispositivo dall'interruttore principale (POWER) 2. La
spia rossa dell'interruttore si accende.
riProDuzione Dei CD
Per accendere il lettore CD, premere per un secondo il controllo
POWER/VOL 3, inserire il CD senza forzare, alzare il volume girando
verso destra il controllo POWER/VOL e regolare il volume generale del
Roadman con il controllo MASTER (controllo rosso 4).
messa in funzione Del miCrofono senza fili
Accendere il ricevitore (RECEIVER) girando verso destra il controllo
POWER/VOL 5(finché non si sente un clic). Inserire le batterie nel
microfono e accenderlo. Per sincronizzare la radiofrequenza, con
l'impugnatura del microfono aperta, verificare che l'interfaccia a
infrarossi (IR sopra il comparto batterie 8) sia in "contatto visivo"
diretto con l'interfaccia a infrarossi del ricevitore 6. Premere il tasto
ASC 7del ricevitore. Se la trasmissione si è prodotta correttamente,
il LED rosso RF del ricevitore si accende. Per alzare il volume, girare
verso destra il controllo POWER/VOL 5e regolare il volume generale
del Roadman con il controllo MASTER (controllo rosso 4).
messa in funzione Del trasmettitore tasCaBile
Accendere il ricevitore (RECEIVER) girando verso destra il controllo
POWER/VOL 5(finché non si sente un clic). Inserire le batterie nel
trasmettitore e accenderlo. Per sincronizzare la radiofrequenza, portare
l'interfaccia IR (collocata sulla parte posteriore 9) a contatto visivo
diretto con l'interfaccia IR del ricevitore 6. Premere il tasto ASC sul
trasmettitore tascabile (il LED verde si accende), quindi premere il tasto
ASC 7del ricevitore. Se la trasmissione si è prodotta correttamente, il
LED rosso RF del ricevitore si accende. Per alzare il volume, girare verso
destra il controllo POWER/VOL 5e regolare il volume generale del
Roadman con il controllo MASTER (controllo rosso 4).
nota Per la Cura Della Batteria (Batteria al PiomBo)
Appena possibile, caricare sempre completamente la batteria. Non
immagazzinare mai una batteria al piombo completamente scarica,
vuota o semiscarica. Se la batteria non viene utilizzata o viene stoccata
per un periodo prolungato, è necessario ricaricarla a intervalli regolari.
12
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo
8
9

13
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH
1
Y
1
Y
1
2
3
4
5
6
7

14
15

14
15

Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany
Tel. [phone] | Fax [phone]
web : www.adamhall.com | e-mail : [email protected]
WWW.LD-SYSTEMS.Com
