LD SUB 88 A User manual

Subwoofer mit integriertem Verstärker
Subwoofer with integrated amplifier
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD-Systems entschieden haben. Bitte
lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig und bewahren Sie sie für spätere
Referenzzwecke auf.
Thank you for buying LD-Systems Audio product. To take full advantage of this product, please
keep this manual and read the operating instructions carefully.
Content
Sicherheitshinweise 2 Safety instructions 2
Aufstellung und Betrieb 3 Installation and operating 3
44
55
Technische Daten Technical Data
Anschluss- und Bedienelemente Connection and operating elements
ACHTUNG:
Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen
Schlags besteht. Im Inneren des Geräts befinden sich keine Teile, die vom
Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen
ausschließlich von qualifiziertem Servicepersonal durchführen.
CAUTION:
To reduce the risk of electric shock, do not remove cover (or back). No user-
servicable parts inside. refer servicing to qualified personnel.
Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren,
die einen elektrischen Schlag verursachen können.
The lighting flash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated “dangerous voltage “within the product’s
enclosure that may be of sufficient magnitude to constitute a risk to persons.
Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.
The exclamation point, within an equilateral triangle, is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the litera-
ture accompanying the appliance.
!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
!
Page 1

Allgemeine und Sicherheitshinweise
1.Bitte lesen Sie die extra beiliegenden und die folgenden Sicherheitshinweise
sorgfältig.
2.Bitte befolgen Sie alle Sicherheitshinweise.
3.Bitte verwenden Sie das Produkt ausschließlich entsprechend dem bestimmungs-
gemäßen Gebrauch.
4. Bitte beachten Sie bei der Entsorgung die gültigen Richtlinien zur Umweltgerechten Entsorgung und
geben Sie die Verpackung getrennt nach Kunststoffen und Papier/Pappe zum Recycling.
5. Reparaturen und Wartung bei Schäden, eingedrungener Feuchtigkeit (Regen, Flüssigkeiten) oder bei
Fehlfunktion dürfen ausschließlich von Fachpersonal durchgeführt werden.
6. Bitte vermeiden Sie eine Aufstellung in der Nähe von großer Hitze, z. B von Öfen, Heizgeräten und
anderen Geräten (auch Verstärker). Bitte achten Sie auf ausreichend Abstand des eingebauten Ver-
stärkers zu Wänden, Racks etc. um Überhitzung zu vermeiden.
7. Bitte achten Sie beim Anschluss auf eine korrekte Verlegung der nötigen Kabel, ohne dass diese zu
Unfällen oder Beschädigungen des Produktes führen. Verwenden Sie NIE beschädigte Kabel!
8. Bitte verwenden Sie Verlängerungskabel für Netzspannung nur in passender Länge. Kabeltrommeln
müssen vollständig abgerollt werden, da sonst das Risiko einer Überhitzung des Kabels besteht.
9. Bitte verwenden Sie zur Aufstellung nur zugelassene und ausreichend stabile Ständer oder Unterlagen.
Achten Sie auf ausreichende Standsicherheit.
10. Bitte verwenden Sie zur Reinigung nur ein sauberes, trockenes Tuch. Bitte verwenden Sie keine zusätz-
lichen Reinigungsmittel.
LD SUB 88 A
!
!General and safety instructions
1.Please read the attached safety instructions as also as the following instructions
carefully.
2.Please keep all the instructions.
3.Please use the device only as intended.
4. Please keep the valid waste management rules. Please deliver the packaging devided in plastic and
paper / cardboard to the recycling management.
5. Please refer all servicing to qualified personel only if device is damaged, exposed to liquid/rain or does
not operate normally.
6. Please do not expose to any kind of heat such as ovens, radiators or any other devices (incl. ampli-
fiers). Please check for enough distance between integrated amplifer and walls, racks etc. to prevent
overheating.
7. After connection please check the wiring to prevent any kind of accidence or damage. Please do
NEVER use any kind of damaged cable and wiring.
8. Please use only extension cables for mains voltage in a matching length. Please unroll cable drums
completely otherwise the cable may overheat.
9. Please use for installation only authorized and stable stands, brackets, shelfs, tables etc.. Please check
for adequate stability against collapse.
10. Please clean only with a dry cloth. Please do not use any kind of detergents.
Page 2
Subwoofer mit integriertem Verstärker Subwoofer with integrated amplifier

Montage, Anschluss und Inbetriebnahme
Montage /Aufstellung
Der Aktivsubwoofer LD SUB 88 A ist für eine Aufstellung auf dem Boden oder einer sehr festen und tragfähigen
Unterlage vorgesehen. Eine Aufstellung in einer Höhe über 150 cm (Regal etc.) ist zu vermeiden (Es besteht die
Gefahr, das der LD SUB 88 Aherunterfällt).
Der in der Rückseite eingebaute Verstärker muss dabei mit mindestens 20 cm Abstand zu Wänden, Racks etc.
aufgestellt werden, um eine Überhitzung sicher zu vermeiden.
Bitte achten Sie auf eine einwandfreie Verkabelung sowohl für die Stromzufuhr als auch mit dem angeschlossenen
Zuspielgerät (Mixer etc.). Verwenden Sie nur unbeschädigte Kabel mit ausreichendem Querschnitt sowie nur
vollständig abgewickelte Kabelrollen. Verlegen Sie die Kabel so, dass keine Stolperfallen entstehen können.
Das Gerät sollte nie direkt an eine Kante gestellt werden (z. B. der Rand eines Regalbrettes).
Anschluss und Bedienung
Um den LD SUB 88 A anzuschliessen, muß das Gerät ausgeschaltet sein. Die Anschlüsse erlauben sowohl eine
symmetrische Verbindung mit 6.3 mm Klinkenstecker (dreipolig symmetrisch / zweipolig asymmetrisch) als auch eine
symmetrische Verbindung mit dreipoligem XLR Stecker zu einem Zuspielgerät.
Nachdem alle nötigen Kabel angeschlossen sind und der MAIN LEVEL Regler auf Linksanschlag gestellt wurde, kann
das Zupielgerät eingeschaltet werden. Erst danach darf der LD SUB 88 A eingeschaltet werden. Stellen Sie den LD
SUB 88Adurch drehen des MAIN LEVEL Reglers im Uhrzeigersinn auf die gewünschte Lautstärke ein.
Mit der eingebauten aktiven Frequenzweiche kann der LD SUB 88 A an die verwendeten Satelliten angepasst werden.
Ebenso der eingebaute Phasenschalter dient dazu, den LD SUB 88 A an die verwendeten Satelliten anzupassen. Bitte
verwenden Sie die Einstellungen, die die gewünschte Wiedergabe ergibt.
Die Position derAnschlüsse und Bedienelemente des LD SUB 88Asind auf Seite 5 dargestellt.
Installation and operating
Mounting / installation
The powered system LD SUB 88A can be either installed on ground or on a solid base with adequate load capacity. It is
strictly recommended to install the LD SUB 88A not in a height above 150 cm (risk of drop down). The LD SUB 88 A can
be installed either in horizontal positon or upright.
Please check for enough distance (> 20 cm) between integrated amplifer and walls, racks etc. to prevent overheating
for sure. Especially if installed in a shelf or inside a bar etc.. It is important to take care for an adequate ventilation of the
integrated amplifier.
Please take care for a accurate wiring for the power wiring as for the input wiring. Please use only undamaged cables of
an adequate size as well as only completely unrolled cable reels. Please check the wiring for any kind of trip hazard etc.
to prevent any kind of accident or damage.
Please do not install the items directly beside an edge like the border of the base.
Connecting and Operating
To connect the LD SUB 88A the device should be turned to OFF. There is a connection using 6.3 mm jacks (symmetrical
Der LD SUB 88Akann sowohl liegend als auch stehend aufgestellt werden.
Besonders bei einer Aufstellung in einem Regal, einer
Theke etc. ist auf eine ausreichende Belüftung des eingebauten Verstärkers zu achten.
Es empfiehlt sich, das Gerät immer als letztes ein- sowie als erstes auszuschalten, um laute Ein- und Ausschalt-
knackser durch die angeschlossenen Geräte zu vermeiden.
Page 3
LD SUB 88 A

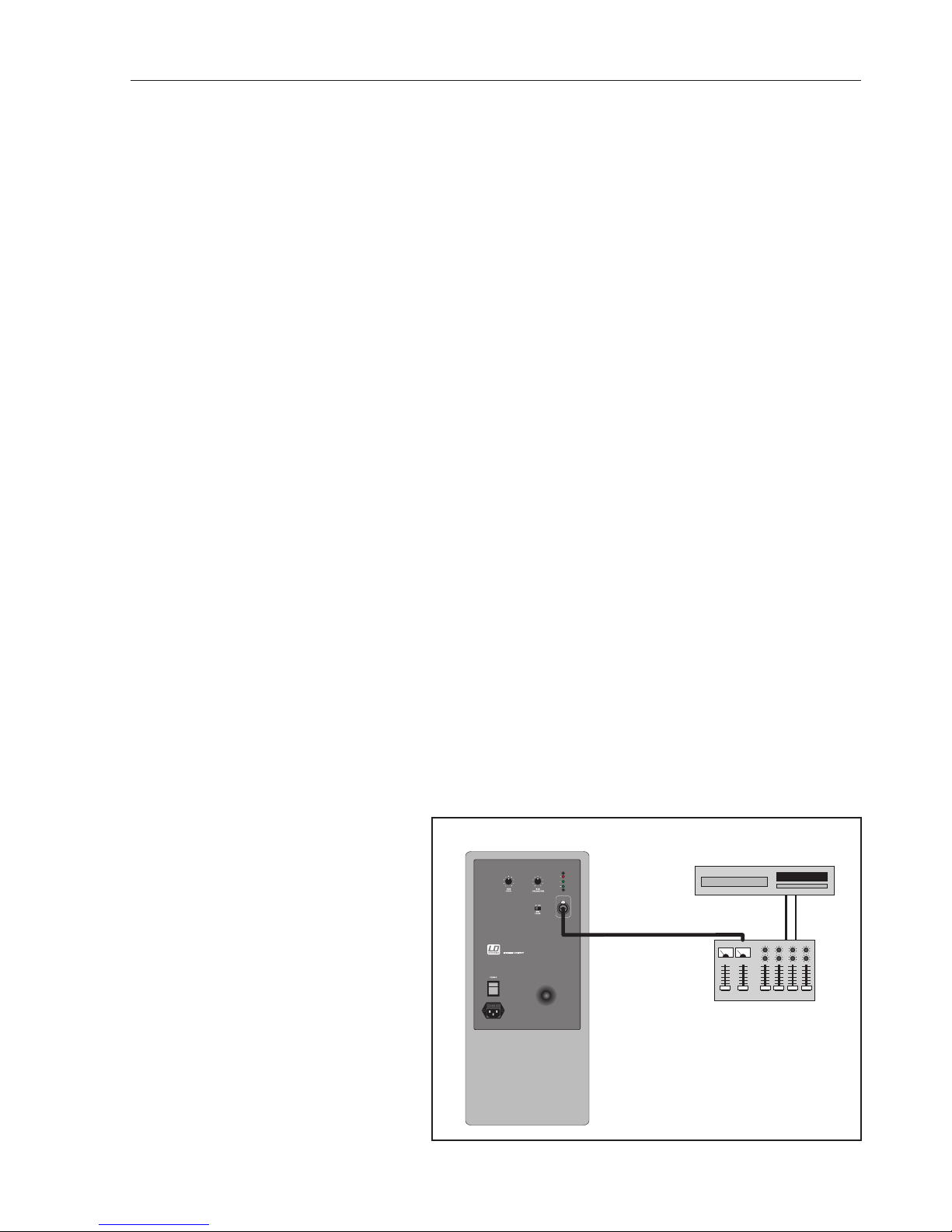

LD SUB 88 A Subwoofer mit integriertem Verstärker Subwoofer with integrated amplifier
INPUT
LIMIT
SIGNAL
POWER
LD SUB 88LD SUB 88AA
CD-Player etc.
Input XLR / 6.3 mm jack
Mischpult / Mixer
triple pole / asymmetrical two pole) possible
as well as a symmetrical connection using
triple pole XLR plugs.
After connecting all necessary wires and the
MAIN LEVEL adjust is turned counterclock-
wise the source device can be turned to on.
Then the LD SUB 88 A can be turned to ON
too. Please turn the MAIN LEVEL adjust
clockwise until designated level is reached.
Using the SUB CROSSOVER adjust the fre-
quency range can be limited to match the LD
SUB 88 A with the used satellites. Please use
adjustment with the best sound. Also the
PHASE switch can be used to match the LD
SUB 88A better with the satellites. Please use
switch position with the best sound.
The Connection and operating elements of
LD SUB 88A are shown on page 5.
It is recommended to switch the system to ON
as the last one and to OFF as the first one to
prevent start-up noise caused by a connected
devices like mixer etc..

Page 4
Technische Daten - Technical data
Typ / type: 2 x 8” Compound Subwoofer
Grösse (BxHxT) / (Size WxHxD) mm: 600 x 250 x 350 mm
Gewicht / Weight kg: 16 kg
Frequenzbereich / Frequency range: 40 - max.140 Hz
Einstellbarere Tiefpass (aktiv) /
Adjustable Lowpass (active) : 70 -140 Hz
SPL: 92 dB
Max. SPL: 114 dB
Verstärker / Amplifier:
Ausgangsleistung / Power output: 150 W R.M.S.
Anschlüsse / connectors:
Line In: sym. XLR / 6.3 mm Klinke / jack
Versorgunsspannung / Leistungsaufn.
Voltage / Power input: 220-240 V / 200 VA
Änderungen der technischen Daten vorbehalten
Specificationis subject to change without prior notice.

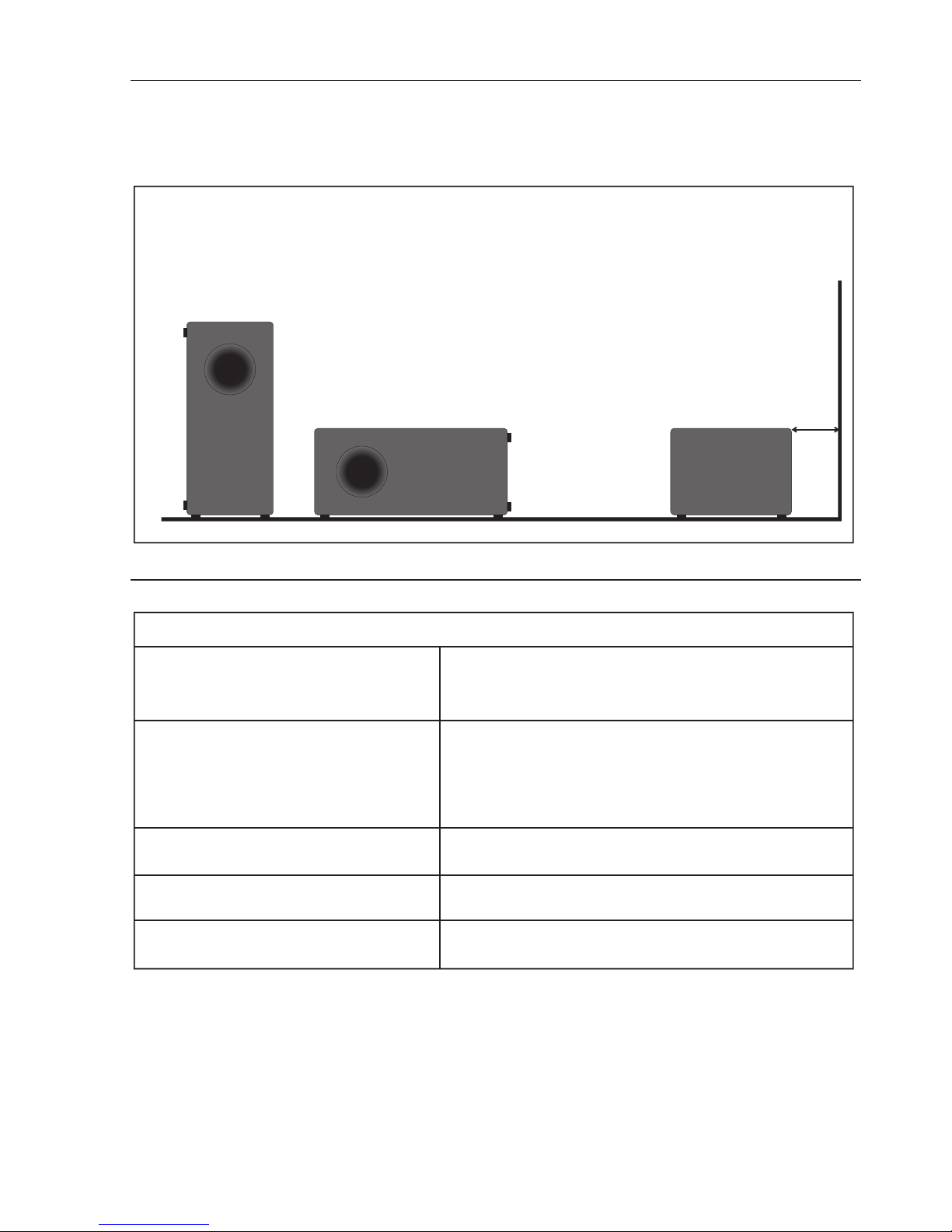

LD SUB 88 A Subwoofer mit integriertem Verstärker Subwoofer with integrated amplifier
Min.
20 cm
Mindestabstand Rückseite
LD SUB 88 A zur Wand.
Der LD SUB 88 A kann stehend und liegend
aufgestellt werden.
LD SUB 88 A can be installed in horizontal and
vertical position. Minimum distance backside
LD SUB 88 A to wall.
Hinweise zur Aufstellung des LD SUB 88 A
Notes for installation of LD SUB 88 A

Anschluss- und Bedienelemente Connection and operating elements
1 MAIN LEVELADJUST
Voreinstellung der Lautstärke.
Preset of the level.
2 SUB CROSSOVER
Aktiver Tiefpass. Einstellbar von 70 - 140 Hz. Dient
zum Anpassen des Subwoofers an die verwen-
deten Satelliten.
Adjustable active lowpass 70 - 140 Hz. Is used to
match the used satellite speakers better to the
subwoofer.
3 SUB PHASE
Schalter zum Umschalten der Phase des
Subwoofers. Dient zumAnpassen des Subwoofers
an die verwendeten Satelliten.
Switch to adjust the phase oft he subwoofer. Is
used to match the subwoofer with the connected
satellites.
4 INPUT XLR / 6.3 mm jack
Symmetrischer Line Eingang für XLR-Stecker und
6.3 mm Klinkenstecker.
Symmetrical Line Input for XLR connectors and 6.3
mm jacks.
5 POWER, SIGNAL, LIMIT LED
POWER LED:
Leuchtet grün, wenn das Gerät eingeschaltet ist.
Flashes green if device is turned to ON.
SIGNAL LED:
Leuchtet grün, wenn ein Signal anliegt.
Flashes green, when a signal is detected.
Page 5
LD SUB 88 A Subwoofer mit integriertem Verstärker Subwoofer with integrated amplifier
INPUT
LD SUB 88LD SUB 88AA
FUSE
T 2.0 AL250VAC
REPLACE
AS MARKED
220-240V / 50-60HZ
MAX 200VA / AC
LIMIT
SIGNAL
POWER
MIN MAX 70 Hz 140 Hz
12
34
5
6
7
LIMIT LED:
Leuchtet rot, wenn der eingebaute Limiter aktiv ist.
Flashes red if the integrated limiter is active.
6 POWER SWITCH
EIN- / Ausschalter. Angeschlossene Geräte wie
Mischpulte etc. vor dem LD SUB 88 A einschalten
und nach dem LD SUB 88A ausschalten.
ON / OFF switch. Please switch connected devices
to ON before switching the LD SUB 88 A to ON and
to OFF after switching the LD SUB 88A to OFF.
7 POWER CONNECTION SEAT
Anschlussbuchse 240 V (Kaltgeräte-stecker) und
Sicherungshalter. Die Sicherung nur bei
gezogenem Netz-stecker auswechseln. Brennt die
Sicherung wiederholt durch, muss das Gerät durch
einen Fachbetrieb geprüft werden.
Power connection seat 240 V (IEC power
connector) and fuse seat. Replacement of fuse
only if power connection is disconnected. If fuse
blows repeatedly please contact authorized
personel for servicing.

Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es
nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf.
Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyclen
Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollen den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen
Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyclen können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des
Verkaufsvertrages konsultieren. Dieses Produkt darf nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
Correct disposal of this product
(Waste Electrical & Electronic Equipement)
(Applicable in the European Union and other European countries with seperate
collection system)
The marking on the product or its literature indicates that it should not be disposed with other
household wastes at the end of its working life. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, please seperate this from other types of
wastes and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product or their
local Government office, for details of where and how they can take this item for enviromentally
safe recycling.
Business users should contact their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other commercial wastes for
disposal.
LD SUB 88 A Subwoofer mit integriertem Verstärker Subwoofer with integrated amplifier
