LEAD dynamic PDW Series User manual

VERSION 2.1 10/15
BEDIENUNGSANLEITUNG
OPERATING MANUAL
MANUEL D’UTILISATION
HANDLEIDING
BRUKSANVISNING
NÁVOD KOBSLUZE
NÁVOD NA POUŽITIE
INSTRUCŢIUNI DE UTILIZARE
LED PANEL DYNAMIC
PDW/PDC
PDW30 Art. Nr. 70200027
PDW60 Art. Nr. 70200025
PDW62 Art. Nr. 70200023
PDW120 Art. Nr. 70200024
PDW120 SLIM Art. Nr. 70200026
PDC30 Art. Nr. 70200027
PDC62 Art. Nr. 70200028

DEUTSCH
Vielen Dank, dass Du Dich für ein Produkt der LEAD
energy AG entschieden hast. Falls Du unseren
Service erreichen möchtest, sind wir für Dich auf
unserer Homepage und per E-Mail erreichbar.
?
service@lead-energy.com
www.lead-energy.com
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen/technischer Support: www.lead-energy.com
Bestimmungsgemäße Verwendung Hinweis
Beachte vor der Installation zwingend die bei-
liegenden Warnhinweise!
Du kannst die Panel PDW und PDC in Rasterdecken
einbauen oder sie mit optional erhältlichem Zubehör
als Deckenaufbauleuchte oder abgehängte Leuchte
montieren.
Montage
1Montage in Rasterdecken
1.1
Beachte, dass der WLAN-Controller Deiner Leuchte
zur Konfiguration des Produkts zugänglich sein
muss. Du kannst Deine Leuchte auch vor der Mon-
tage konfigurieren. Die Einstellungen bleiben auch
nach dann erhalten, wenn Du die Stromversorgung
trennst. Notiere Dir die SSID und das Passwort des
WLAN-Controllers.
Du kannst Dein PDC oder PDW in Rasterdecken ein-
bauen, indem Du eine Deckenplatte durch das Panel
ersetzt. Die Größe der Deckenplatte muss dabei
Montage in abgehängte Decken (diese Montageart ist nur bei den PDW-Panels möglich)
1.2
Befestige die beiliegenden Federhalter mit den Schrauben an Deinem Panel. Stelle einen Deckenausschnitt her;
die Größe des Ausschnitts kannst Du der folgenden Auflistung entnehmen: PDW 30: 289 x 289 mm, PDW 62: 609 x
609 mm, PDW 60: 589 x 289 mm, PDW 120 SLIM: 1189 x 139 mm und PDW 120: 1189 x 289 mm
Den Ausschnitt musst Du sehr präzise ausführen. Die Ränder des Ausschnitts müssen das Gewicht der Leuchte
tragen können.
Stelle in der Decke den elektrischen Anschluss des Netzkabels her. Setze das Panel in den Deckeneinschnitt ein,
indem Du die Federhalter zurück drückst. Gehe sicher, dass das Panel vollständig eingerastet ist.

DEUTSCH
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen/technischer Support: www.lead-energy.com
Montage mit optional erhältlichem PANEL FRAME
PF (Beachte auch die Montageanleitungen des
Zubehörs)
Setze die vier Profile zusammen und verschraube
diese mit je vier Schrauben in den dafür vorgese-
henen Löchern an den beiden Endkappen.
Befestige den Rahmen an der Decke. Hierzu musst
Du die für Deine Decke geeigneten Befestigungs-
materialien verwenden. Löse anschließende eine
Endkappe vom Rahmen, stelle den elektrischen
Anschluss her und lege Dein Panel ein.
Verschraube nun wieder die Endkappe mit den vier
Schrauben.
1.4
Hierzu benötigst Du zusätzlich zum Rahmen ein
passendes ROPE HANGER SET.
Setze die vier Profile zusammen und verschraube
diese mit je vier Schrauben in den dafür vorgese-
henen Löchern an den beiden Endkappen.
Befestige die Montagesockel Deines ROPE HANGER
SETS an der Decke. Hierzu musst Du die für Deine
Decke geeigneten Befestigungsmaterialien ver-
wenden.
Befestige die dafür vorgesehenen Enden Deines
ROPE HANGER SETS am PANEL FRAME.
Löse anschließende eine Endkappe vom Rahmen
und lege Dein Panel ein.
Verschraube nun wieder die Endkappe mit den vier
Schrauben und stelle den elektrischen Anschluss
her.
Montage als Anbauleuchte
1.3 Montage als abgehängte Leuchte mit
Rahmen
Beachte auch die Montageanleitungen des Zubehörs.
Montage als abgehängte Leuchte ohne Rahmen
1.5
1. Befestige die Montagesockel Deines ROPE HANGER SETS an der Decke. Hierzu musst Du die für Deine Decke geeig-
neten Befestigungsmaterialien verwenden.
2. Befestige die Gegenstücke zu Deinem ROPE HANGER SETS am PANEL FRAME in den vorgesehenen Bohrlöchern
mit den beiliegenden Schrauben.
3. Schraube die Endstücke Deines ROPE HANGER SETs an die zuvor befestigten Gegenstücke am Panel.
4. Stelle den elektrischen Anschluss her.

DEUTSCH
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen/technischer Support: www.lead-energy.com
3
Zum Steuern eines Produktes aus der LED
DYNAMIC SERIE von LEAD DYNAMIC brauchst Du
entweder ein Smartphone (nicht enthalten) und die
LEAD DYNAMIC APP oder ein optional erhältliches
Produkt zum Steuern (beachte hierzu die Übersicht
am Ende des Abschnitts). Die LEAD DYNAMIC APP
kannst Du kostenlos im APP Store von Apple oder
im Play Store von Google herunterladen. Eine aktu-
elle Liste mit den unterstützten Betriebssystemen
findest Du unter: www.lead-energy.com
Ansonsten benötigst Du einen der folgenden Artikel:
DYNAMIC COLOR:
Fernbedienung CDC / Art.-Nr.: 70100006
DYNAMIC WHITE:
Fernbedienung CDW / Art.-Nr.: 70100007
DYNAMIC COLOR:
Wandcontroller WCC / Art.-Nr.: 70100015
DYNAMIC WHITE:
Wandcontroller WCW / Art.-Nr.: 70100016
B
A
Weiß : kaltweiß
Gelb: kaltweiß
Braun: +
Braun: +
Rot: roter Farbkanal
Grün: grüner Farbkanal
Blau: blauer Farbkanal
Weiß : kaltweiß
Gelb: kaltweiß
Braun: +
Braun: +
Rot: roter Farbkanal
Grün: grüner Farbkanal
Blau: blauer Farbkanal
Installation
2
Steuerung
Um alle Einstellungen Deines LED PANEL DYNAMIC zurückzusetzen, halte die „Learning“-Taste auf Deinem WiFi-Con-
troller gedrückt bis Deine Leuchte blinkt (ca. 10 Sekunden).
Einstellungen zurücksetzen
4
}
15 sec.
Smartphone
Fernbedienung
Wandcontroller
B
A
Um die „LERNEN“-Funktion zu starten, verbinde Dein
LED PANEL DYNAMIC mit dem Netz, drücke die „Lear-
ning“-Taste auf Deinem WiFi-Controller und befolge die
Installationsanweisungen in der Bedienungsanleitung
Deiner Fernbedienung / Deines Wandcontrollers oder
die Hinweise in der APP. Der gesamte „Lernen“-Vor-
gang muss innerhalb von 15 Sekunden abgeschlossen
werden. Wenn Du die Leuchte mit der LED DYNAMIC
APP steuern möchtest, hast Du 90 Sekunden Zeit um
den „Lernen“-Vorgang abzuschließen.
<90 sec.
WiFi
lernen
A B
„learning“
+
Knopf

ENGLISH
Thank you for choosing a product from LEAD energy
AG. If you would like to get in touch with our service
team, please contact them via our website or by
e-mail.
?
service@lead-energy.com
www.lead-energy.com
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com
Intended use Note
Please observe the warnings prior to installation.You can install the PDW and PDC panels in grid ceil-
ings or install them as surface mounted ceiling lights
or suspended lights using the accessories that are
available separately.
Mounting

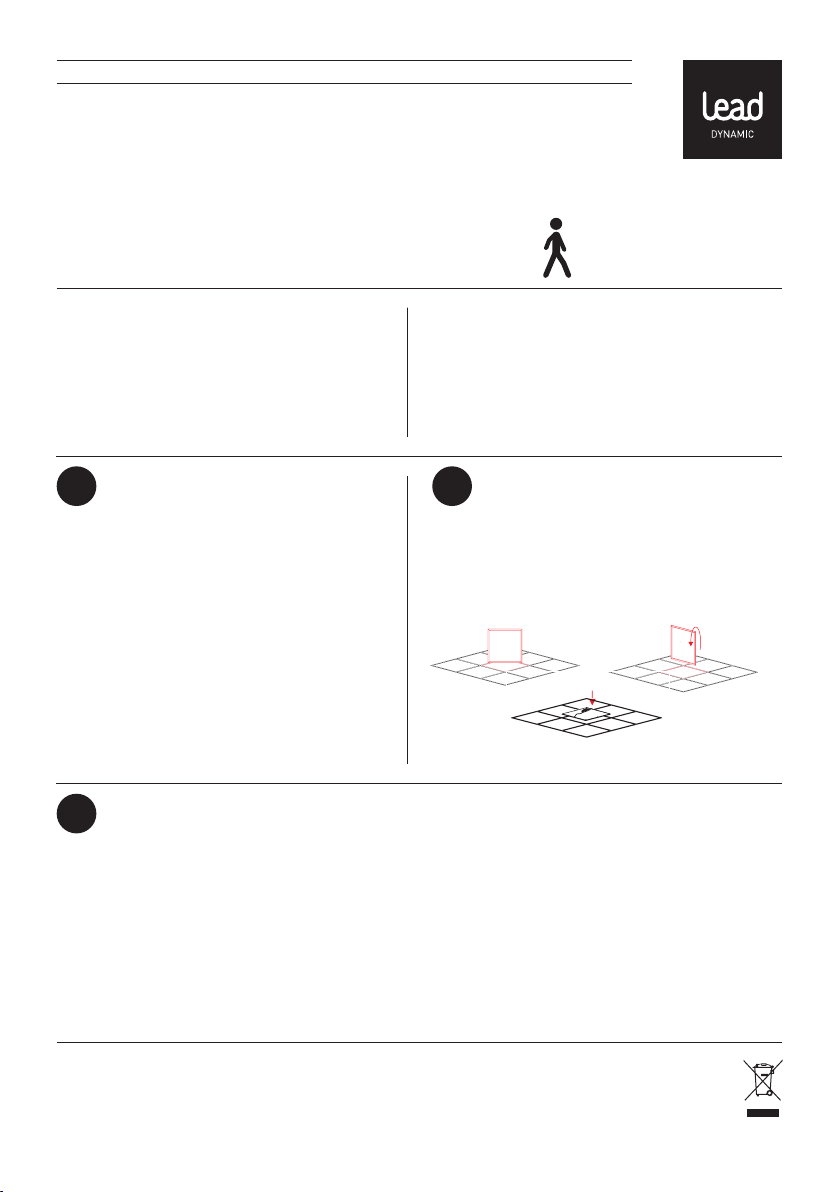

1Mounting in grid ceilings
1.1
Note that the WLAN controller for your luminaire
must be accessible for product configuration. You
can also configure your luminaire prior to instal-
lation. The settings will be maintained even if the
power supply is disconnected. Make a note of the
SSID and password of the WLAN controller.
You can install your PDC or PDW in grid ceilings by
replacing a ceiling panel with the respective light
panel. The size of the ceiling panel must match that
Mounting in suspended ceilings (this type of installation is only possible with PDW panels)
1.2
Fix the spring clips provided to your panel using the screws. Make a ceiling cut-out; the size of the cut-out can be
selected from the following list: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW 60: 589 x 289 mm, PDW 120
SLIM: 1189 x 139 mm und PDW 120: 1189 x 289 mm
The cut-out must be extremely precise. The edges of the cut-out must be able to bear the weight of the luminaire.
Connect the power supply in the ceiling. Insert the panel into the cut-out in the ceiling by pressing back the spring
clips. Make sure the panel is locked fully into place.

ENGLISH
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com

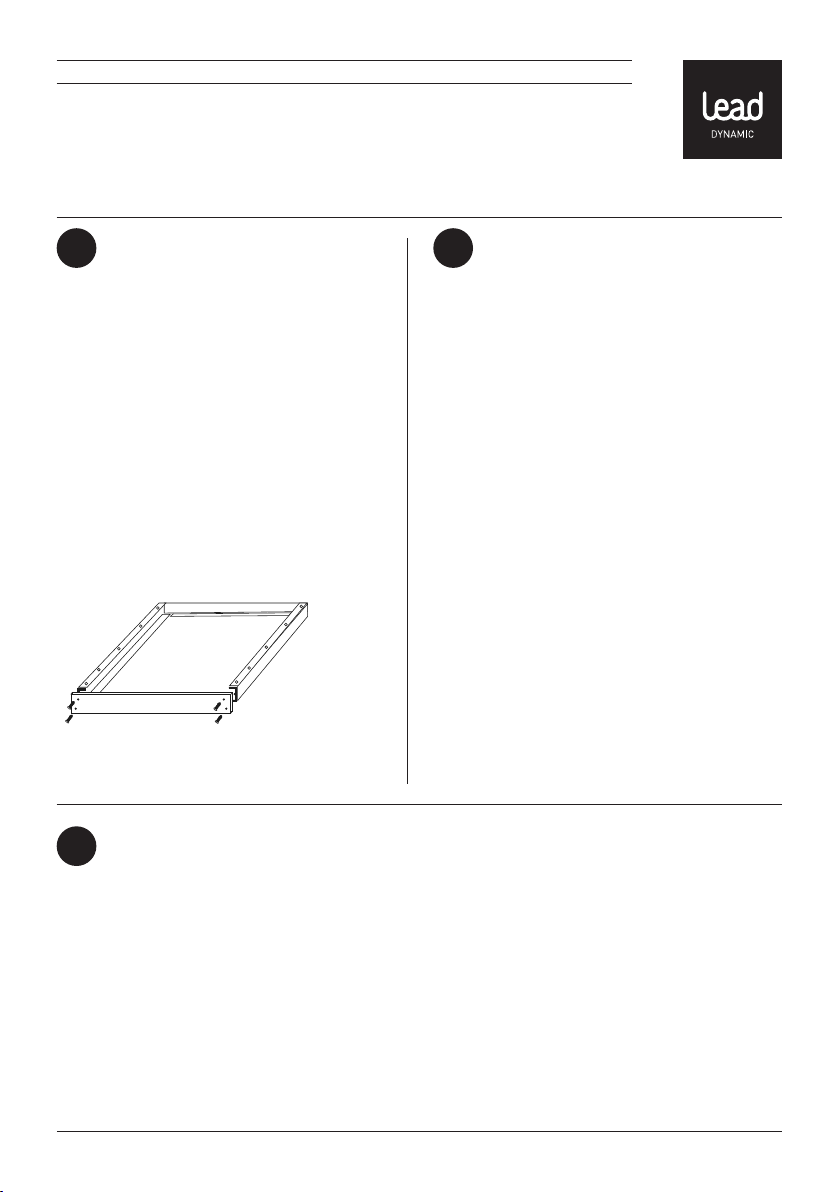

Installation with optionally available PANEL
FRAME PF (See also installation instructions for
accessories)
Assemble the four profiles and screw them together
using four screws in the holes provided on both end
caps. Attach the frame to the ceiling. You must use
attachment materials that are appropriate for your
ceiling. Loosen an end cap from the frame, connect
to the mains and insert your panel.
Now screw the end cap back on using the four
screws.
1.4
You will also need a ROPE HANGER SET in addition
to the frame for this.
Assemble the four profiles and screw them
together using four screws in the holes provided
on both end caps. Fix the installation socket of
your ROPE HANGER SET to the ceiling. You must
use fixing materials that are appropriate for your
ceiling for this purpose. Attach the ends of your
ROPE HANGER SET provided for this purpose to the
PANEL FRAME. Loosen an end cap from the frame
and insert your panel.
Now screw the end cap back on using the four
screws and connect to the mains.
Mounting as a surface-mounted light
1.3 Mounting as suspended light with frame
See also installation instructions for accessories.
1. Fix the installation socket of your ROPE HANGER SET to the ceiling. You must use fixing materials that are appro-
priate for your ceiling for this purpose.
2. Mount the counterparts to your ROPE HANGER SET on the PANEL FRAME in the drilling holes provided using the
screws enclosed.
3. Screw the end pieces of your ROPE HANGER SET to the previously attached counterparts on the panel.
4. Connect to the mains.
Mounting as suspended light without frame
1.5

ENGLISH
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com
3

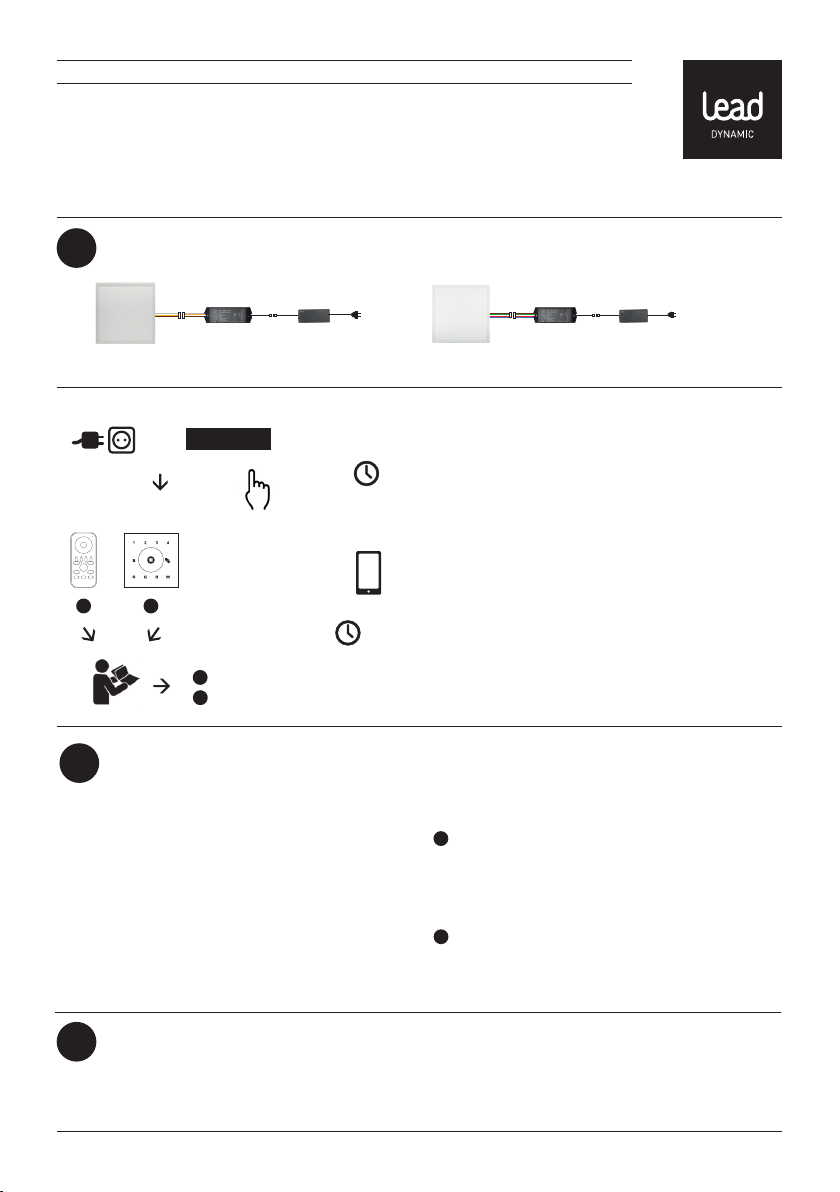

To control a product from the LED DYNAMIC SERIES
from LEAD DYNAMIC, you need either a Smart-
phone (not included) and the LEAD DYNAMIC app
or an optionally available product for controlling
(please note the overview at the end of the section).
You can download the LEAD DYNAMIC app free from
the Apple App Store or the Google Play Store. An
up-to-date list of supported operating systems is
available at: www.lead-energy.com.
Otherwise, you will need one of the following
products:
DYNAMIC COLOR:
Remote Control CDC / Product No.: 70100006
DYNAMIC WHITE:
Remote Control CDW / Product No.:70100007
DYNAMIC COLOR:
Wall Controller WCC / Product No.: 70100015
DYNAMIC WHITE:
Wall Controller WCW / Product No.: 70100016
B
A
white: cool white
yellow: warm white
brown: +
brown: +
red: red colour channel
green: green colour channel
blue: blue colour channel
white: cool white
yellow: warm white
brown: +
brown: +
red: red colour channel
green: green colour channel
blue: blue colour channel
Installation
2
Control
To reset all settings on your LED PANEL DYNAMIC, hold down the ‘Reset’ button on your WIFI controller until your
luminaire flashes (approx. 10 seconds).
Reset settings
4
}
15 sec.
Smartphone
Remote Control
Wall Controller
B
A
To start the ‘LEARN’ function, connect your LED
PANEL DYNAMIC to the mains, press the ‘Learning’
button on your WiFi controller and follow the instal-
lation instructions in the operating manual for your
remote control / wall controller or the instructions in
the app. The ‘learning’ process must be completed
within 15 seconds. If you want to control the luminaire
using the LED DYNAMIC APP, you have 90 seconds to
complete the ‘learning’ process.
<90 sec.
WiFi
learn
A B
„learning“
+
Button

FRANÇAIS
Merci d’avoir choisi un produit LEAD energy AG. Si
vous avez besoin de notre SAV, vous pouvez nous
joindre sur notre page d’accueil et par e-mail à
l’adresse suivante:
?
service@lead-energy.com
www.lead-energy.com
Utilisation conforme Remarque
Avant l‘installation, veuillez observer impérativement
les avertissements énoncés!
Vous pouvez monter les panneaux PDW et PDC dans
des plafonds à grille ou les poser comme montage
en saillie au plafond ou luminaire suspendu à l’aide
d’accessoires disponibles en option.
Montage
1Montage dans les plafonds à grille
1.1
Veuillez à ce que le contrôleur WiFi de votre lampe
soit accessible pour la configuration du produit.
Vous pouvez aussi configurer votre lampe avant le
montage. Les réglages restent encore disponibles
si vous coupez l’alimentation électrique. Notez le
numéro SSID et le mot de passe du contrôleur WiFi.
Vous pouvez monter votre panneau PDC ou PDW dans
des plafonds à grille, en remplaçant une dalle de pla-
fond par le panneau. Ce faisant, la taille de la dalle de
plafond doit correspondre à celle du panneau.
Le montage en faux plafonds (ce type de montage est uniquement possible avec les panneaux PDW)
1.2
Vissez les pinces à ressort fournies avec les vis sur votre panneau. Réalisez une découpe de plafond. Vous pouvez
déduire la taille de la découpe de la liste suivante: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW 60: 589 x
289 mm, PDW 120 SLIM: 1189 x 139 mm und PDW 120: 1189 x 289 mm
Vous devez réaliser la découpe avec beaucoup de précision. Les bords de la découpe doivent pouvoir supporter
le poids du luminaire.
Effectuez le raccordement électrique du cordon d’alimentation dans le plafond. Placez le panneau dans la découpe
de plafond, en repoussant les pinces à ressort. Assurez-vous que le panneau est complètement enclenché.
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

FRANÇAIS
Montage avec le PANEL FRAME PF disponible en
option (Observez aussi les instructions de montage
des accessoires).
Assemblez les quatre profilés et vissez-les avec
quatre vis dans les trous prévus à cet effet sur
les deux embouts de fermeture. Fixez le cadre de
montage au plafond. À cet effet, vous devez utiliser
les matériaux de fixation appropriés pour votre
plafond. Puis desserrez un embout de fermeture
du cadre, effectuez le raccordement électrique et
insérez votre panneau.
Revissez maintenant l’embout de fermeture avec
les quatre vis.
1.4
À cet effet, vous avez besoin en plus du cadre d’un
SET ROPE HANGER approprié.
Assemblez les quatre profilés et vissez-les avec
quatre vis dans les trous prévus à cet effet sur les
deux embouts de fermeture. Fixez le socle de mon-
tage de votre SET ROPE HANGER au plafond. À cet
effet, vous devez utiliser les matériaux de fixation
appropriés pour votre plafond. Fixez les extrémités
de votre SET ROPE HANGER au PANEL FRAME.
Puis desserrez un embout de fermeture du cadre et
insérez votre panneau.
Revissez maintenant l’embout de fermeture
avec les quatre vis et effectuez le raccordement
électrique.
Montage comme luminaire en saillie
1.3 Montage en tant que luminaire suspendu
avec cadre
Observez aussi les instructions de montage des accessoires.
1. Fixez le socle de montage de votre SET ROPE HANGERau plafond. À cet effet, vous devez utiliser les matériaux
de fixation appropriés pour votre plafond.
2. Fixez les embouts de votre SET ROPE HANGER au PANEL FRAME dans les trous de perçage prévus à cet effet
avec les vis fournies.
3. Fixez les extrémités de votre SET ROPE HANGER aux embouts précédemment fixés au panneau.
4. Effectuez le raccordement électrique.
Montage en tant que luminaire suspendu sans cadre
1.5
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

FRANÇAIS
3
Pour contrôler un produit de la GAMME LED
DYNAMIC de LEAD DYNAMIC, vous avez besoin soit
d’un smartphone (non compris) et de l’application
LEAD DYNAMIC, soit d’un produit de contrôle dis-
ponible en option (à cet effet, observez l’aperçu à
la fin de la section). L’application LEAD DYNAMIC
peut être téléchargée gratuitement dans l’App Store
d’Apple ou dans le Play Store de Google. Une liste
actuelle des systèmes d’exploitation pris en charge
est disponible à l’adresse suivante: www.lead-en-
ergy.com.
Sinon, vous avez besoin de l‘un des articles suivants:
DYNAMIC COLOR:
Télécommande CDC / Référence: 70100006
DYNAMIC WHITE:
Télécommande CDW / Référence:70100007
DYNAMIC COLOR:
Contrôleur mural WCC / Référence: 70100015
DYNAMIC WHITE:
B
A
blanc: blanc chaud
jaune: blanc chaud
brun: +
brun: +
rouge: canal de couleur rouge
vert: canal de couleur vert
bleu: canal de couleur bleu
blanc: blanc chaud
jaune: blanc chaud
brun: +
brun: +
rouge: canal de couleur rouge
vert: canal de couleur vert
bleu: canal de couleur bleu
Installation
2
Contrôle
Pour réinitialiser tous les réglages de votre LED PANEL DYNAMIC, maintenez enfoncée la touche «Apprentissage»
de votre contrôleur WiFi jusqu’à ce que votre luminaire clignote (environ 10secondes).
4
}
15 sec.
Smartphone
Télécommande
Contrôleur mural
B
A
Pour démarrer la fonction « APPRENTISSAGE »,
connectez votre LED PANEL DYNAMIC au réseau,
appuyez sur la touche « Apprentissage » de votre
contrôleur mural et suivez les instructions d’installa-
tion du manuel d’installation de votre télécommande/
contrôleur mural ou les indications contenues dans
l’application. Le processus « d’apprentissage » doit
être fermé dans un délai de 15secondes. Si vous sou-
haitez contrôler ce luminaire avec l’application LEAD
DYNAMIC, vous disposez de 90secondes pour fermer
le processus «d’apprentissage».
<90 sec.
WiFi
apprentissage
A B
+
Bouton
Contrôleur mural WCW / Référence: 70100016
Réinitialiser les réglages
« apprentissage »
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

NEDERLANDSE
Hartelijk dank dat je voor een product van LEAD
energy AG hebt gekozen. Als je een vraag hebt voor
onze serviceafdeling, kun je een e-mail sturen of
onze homepagina bezoeken.
?
service@lead-energy.com
www.lead-energy.com
Correct gebruik Aanwijzing
Neem vóór het installeren altijd de meegeleverde
waarschuwingen in acht!
Je kunt het paneel PDW en PDC in roosterplafonds
inbouwen of het met optioneel verkrijgbare toebe-
horen als plafondopbouwlamp of afgehangen lamp
monteren.
Montage
1Montage in systeemplafonds
1.1
Houd er rekening mee dan de WLAN-controller
van je lamp toegankelijk moet zijn voor de configu-
ratie van het product. Je kunt je lamp ook vóór de
montage configureren. De instellingen blijven ook
bewaard, nadat je het apparaat van het stroomnet
hebt losgekoppeld. Schrijf het SSID-nummer en het
wachtwoord van de WLAN-controller op.
Je kunt je PDC of PDW in systeemplafonds inbouwen,
door een plafondplaat te vervangen door het paneel.
De afmetingen van de plafondplaat moet altijd over-
eenkomen met de afmetingen van het paneel.
Montage in afhangende plafonds (deze montagevorm is alleen bij de PDW-panelen mogelijk)
1.2
Schroef de meegeleverde veerhouders met de schroeven op je paneel vast. Maak een plafonduitsnede; de afme-
tingen van de uitsnede vindt je in de volgende opsomming: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW
60: 589 x 289 mm, PDW 120 SLIM: 1189 x 139 mm und PDW 120: 1189 x 289 mm
Voer de uitsnede zeer nauwkeurig uit. De randen van de uitsnede moeten het gewicht van de lamp kunnen dragen.
Sluit in het plafond de stroomkabel aan. Plaats het paneel in de plafonduitsnede, door de veerhouder terug te
drukken. Klik het paneel volledig vast.
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Fouten en wijzigingen voorbehouden Informatie / technische ondersteuning: www.lead-energy.com

NEDERLANDSE
Montage met optioneel verkrijgbare PANEL FRAME
PF (lees ook de montagehandleidingen van de
toebehoren).
Stel de vier profielen samen en draai deze elk met
vier schroeven in de hiervoor aangebrachte gaten
op beide eindkappen. Bevestig het frame aan het
plafond. Gebruik hierbij bevestigingsmaterialen
die geschikt zijn voor je plafond. Maak vervolgens
een eindkap van het frame los, breng de elektrische
aansluiting tot stand en plaats je paneel.
Draai nu de eindkap weer vast met de vier
schroeven.
1.4
Hiervoor heb je behalve het frame een geschikte
ROPE HANGER SET nodig.
Stel de vier profielen samen en draai deze elk met
vier schroeven in de hiervoor aangebrachte gaten
op beide eindkappen. Bevestig de montagesokkel
van je ROPE HANGER SET op het plafond. Gebruik
hierbij bevestigingsmaterialen die geschikt zijn voor
je plafond. Bevestig de hiervoor bedoelde uiteinden
van je ROPE HANGER SET op het PANEL FRAME.
Maak vervolgens een eindkap van het frame los en
plaats je paneel.
Draai nu de eindkap weer vast met de vier schroeven
en breng een elektrische aansluiting tot stand.
Montage als aanbouwlamp
1.3 Montage als afgehangen lamp met frame
Lees ook de montagehandleidingen van de toebehoren.
1. Bevestig de montagesokkel van je ROPE HANGER SET op het plafond. Gebruik hierbij bevestigingsmaterialen die
geschikt zijn voor je plafond.
2. Bevestig de contrastukken op je ROPE HANGER SET op het PANEL FRAME in de hiervoor bestemde boorgaten
met de meegeleverde schroeven.
3. Schroef het eindstuk van je ROPE HANGER SET op de eerder bevestigde contrastukken op het paneel.
4. Breng de elektrische aansluiting tot stand.
Montage als afgehangen lamp zonder frame
1.5
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Fouten en wijzigingen voorbehouden Informatie / technische ondersteuning: www.lead-energy.com

NEDERLANDSE
3
Om een product uit de LED DYNAMIC-SERIE van
LEAD DYNAMIC te bedienen, heb je een smart-
phone (niet meegeleverd) en de LEAD DYNAMIC
APP of een optioneel verkrijgbaar product voor de
bediening nodig (lees hiervoor het overzicht aan het
einde van de alinea). De LEAD DYNAMIC app kun
je gratis in de App Store van Apple of in de Play
Store van Google downloaden. Een actuele lijst met
ondersteunde besturingssystemen vind je onder:
www.lead-energy.com.
Anders heb je een van de volgende artikelen nodig:
DYNAMIC COLOR:
Afstandsbediening CDC / art.nr.: 70100006
DYNAMIC WHITE:
Afstandsbediening CDW / art.nr.:70100007
DYNAMIC COLOR:
Wandcontroller WCC / art.nr.: 70100015
DYNAMIC WHITE:
B
A
wit: koel wit
geel: warm wit
bruin: +
bruin: +
rood: rood kleurkanaal
groen: groen kleurkanaal
blauw: blauw kleurkanaal
wit: koel wit
geel: warm wit
bruin: +
bruin: +
rood: rood kleurkanaal
groen: groen kleurkanaal
blauw: blauw kleurkanaal
Installatie
2
Bediening
Om alle instellingen van LED PANEL DYNAMIC te resetten, houd je de „Learning“-knop op je WiFi-controller inge-
drukt, totdat je lamp knippert (ca. 10 seconden).
4
}
15 sec.
Smartphone
Afstandsbediening
Wandcontroller
B
A
Om de „LEER“-functie te starten, verbind je je LED
PANEL DYNAMIC et het stroomnet, druk je op de
„Learning“-toets op je WiFi-Controller en volg je
de installatieaanwijzingen in de handleiding van
je afstandsbediening / van je wandcontroller of de
instructies in de APP. De „leer“-procedure moet
binnen 15 seconden worden afgesloten. Als je deze
lamp via de LEAD DYNAMIC APP wilt bedienen, heb je
90 seconden de tijd voor de „leer“-procedure.
<90 sec.
WiFi
leren
A B
+
Wandcontroller WCW / art.nr.: 70100016
Instellingen resetten
“geleerdheid”
Button
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Fouten en wijzigingen voorbehouden Informatie / technische ondersteuning: www.lead-energy.com

SVENSKA
Tack för att du har valt en produkt från LEAD energy
AG. Om du behöver vår service kan du nå oss via vår
hemsida och via e-post.
?
service@lead-energy.com
www.lead-energy.com
Avsedd användning Observera
Beakta ovillkorligen de medföljande varningsanvis-
ningarna innan installationen!
Du kan montera panelerna PDW och PDC i rastertak
eller som takmonterat ljus eller upphängd lampa
med tillbehör tillgängliga som tillval.
Montage
1Montage i rastertak
1.1
Observera att WLAN-controllern för din lampa
måste vara tillgänglig för konfiguration av pro-
dukten. Du kan även konfigurera din lampa innan
monteringen. Inställningarna bibehålls även efter
att du frånskiljer strömförsörjningen. Notera SSID
och lösenord för WLAN-controllern.
Du kan montera din PDC eller PDW i rastertak genom
att du ersätter en takplatta med panelen. Takplattan
måste då ovillkorligen motsvara panelens storlek.
Montage i undertak (för denna form av montage lämpar sig endast PDW-paneler)
1.2
Fäst fjäderklämmorna som medföljer på din panel med skruvarna. Skapa ett takurtag. Urtagets storlek hittar du i
följande lista: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW 60: 589 x 289 mm, PDW 120 SLIM: 1189 x 139
mm und PDW 120: 1189 x 289 mm
Du måste utföra urtaget mycket exakt. Kanterna på urtaget måste kunna bära armaturens vikt.
Anslut nätkabeln till elnätet i taket. Sätt in panelen i takurtaget genom att du trycker tillbaka fjäderhållarna.
Säkerställ att panelen är helt ihakad.
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Med reservation för fel och ändringar Information/teknisk support: www.lead-energy.com

SVENSKA
Montage med PANEL FRAME PF tillgänglig
som tillval (observera även tillbehörets
monteringsanvisning).
Sätt ihop de fyra profilerna och skruva fast dem
med vardera fyra skruvar i hålen avsedda för detta
på de båda ändskydden. Fäst ramen i taket. För
detta måste du använda fastsättningsmaterial som
är lämpligt för ditt tak. Lossa sedan ett ändskydd
från ramen, upprätta den elektriska anslutningen
och lägg in din panel.
Skruva nu fast ändskyddet igen med de fyra
skruvarna.
1.4
För detta behöver du förutom ramen även ett pas-
sande ROPE HANGER SET.
Sätt ihop de fyra profilerna och skruva fast dem
med vardera fyra skruvar i hålen avsedda för detta
på de båda ändskydden. Fäst montagesockeln för
ditt ROPE HANGER SET i taket. För detta måste du
använda fastsättningsmaterial som är lämpligt för
ditt tak. Fäst de för detta avsedda ändarna på ditt
ROPE HANGER SET i PANEL FRAME. Lossa sedan
ett ändskydd från ramen och lägg in din panel.
Skruva nu fast ändskyddet igen med de fyra skru-
varna och upprätta den elektriska anslutningen.
Montage som utanpåliggande armatur
1.3 Montage som upphängd lampa med ram
Observera även tillbehörets monteringsanvisning.
1. Fäst montagesockeln för ditt ROPE HANGER SET i taket. För detta måste du använda fastsättningsmaterial som
är lämpligt för ditt tak.
2. Fäst motstyckena i ditt ROPE HANGER SET på PANEL FRAME i de för detta avsedda hålen med de medföljande
skruvarna.
3. Skruva fast ändstyckena för ditt ROPE HANGER SET i de tidigare fastsatta motstyckena i panelen.
4. Upprätta den elektriska anslutningen.
Montage som upphängd lampa utan ram
1.5
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Med reservation för fel och ändringar Information/teknisk support: www.lead-energy.com

SVENSKA
3
För att styra en produkt från LED DYNAMIC SERIE
från LEAD DYNAMIC behöver du antingen en
smarttelefon (ingår ej) och LEAD DYNAMIC APP
eller en tillvalsprodukt för styrningen (observera
översikten i slutet av avsnittet). Du kan ladda ner
LEAD DYNAMIC APP gratis från Apple App Store
eller Google Play Store. En aktuell lista med opera-
tivsystem som stöds hittar du under: www.lead-en-
ergy.com.
Annars behöver du en av följande artiklar:
DYNAMIC COLOR:
Fjärrkontroll CDC / art.nr.: 70100006
DYNAMIC WHITE:
Fjärrkontroll CDW / art.nr.: 70100007
DYNAMIC COLOR:
Vägg-controller WCC / art.nr.: 70100015
DYNAMIC WHITE:
B
A
vit: kallvitt
gul: varmvitt
brun: +
brun: +
röd: röd färgkanal
grön: grön färgkanal
blå: blå färgkanal
vit: kallvitt
gul: varmvitt
brun: +
brun: +
röd: röd färgkanal
grön: grön färgkanal
blå: blå färgkanal
Installation
2
Styrning
För att återställa alla inställningar i din LED PANEL DYNAMIC ska du hålla “Learning”-knappen på din WiFi-con-
troller intryckt tills din lampa blinkar (ca. 10 sekunder).
4
}
15 sec.
Smartphone
Fjärrkontroll
Vägg-controller
B
A
För att starta “LÄRA”-funktionen ska du ansluta din
LED PANEL DYNAMIC till nätet, trycka på “Lear-
ning”-knappen på din WiFi-controller och följa instal-
lationsanvisningarna i din fjärrkontrolls/vägg-control-
lers bruksanvisning eller anvisningarna i appen. Hela
“lära”-processen måste slutföras inom 15 sekunder.
Om du vill styra lampan med LED DYNAMIC APP har
du 90 sekunder på dig för “lära”-processen.
<90 sec.
WiFi
A B
+
Vägg-controller WCW / art.nr.: 70100016
Återställa inställningar
lära “lärande”
Knapp
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Med reservation för fel och ändringar Information/teknisk support: www.lead-energy.com

ČEŠTINA
Děkujeme, že jste se rozhodli pro výrobek spo-
lečnosti LEAD energy AG. V případě zájmu o naše
služby nás můžete kontaktovat přes naši domovskou
stránku nebo e-mailem.
?
service@lead-energy.com
www.lead-energy.com
Použití vsouladu surčeným účelem Upozornění
Před instalací je nezbytné vzít na vědomí všechna při-
ložená výstražná upozornění!
Panely PDW a PDC lze namontovat do mřížko-
vých stropů nebo je lze s volitelným příslušenstvím
namontovat jako svítidlo na stropní plochu nebo jako
zavěšené svítidlo.
Montáž
1Montáž do mřížkových stropů
1.1
Pozor, pro konfiguraci produktu musíte mít přístup
k bezdrátovému ovladači Vašeho svítidla. Svítidlo
lze konfigurovat i před montáží. Uložená nastavení
zůstanou zachována i poté, co odpojíte síťové napá-
jení. Poznamenejte si SSID (síťový identifikátor) a
heslo bezdrátového ovladače.
Panely PDC nebo PDW lze namontovat do mřížko-
vých stropů tak, že jednu stropní desku nahradíte
panelem. Přitom je bezpodmínečně nutné, aby veli-
kost stropní desky odpovídala velikosti panelu.
Montáž do stropních podhledů (tento druh montáže lze provádět pouze u PDW panelů)
1.2
Upevněte přiložené držáky pera pomocí šroubů k Vašemu panelu. Vyřežte otvor ve stropním podhledu; možné
velikosti otvorů naleznete v následujícím seznamu: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW 60: 589
x 289 mm, PDW 120 SLIM: 1189 x 139 mm und PDW 120: 1189 x 289 mm
Výřez je třeba udělat velmi precizně. Okraje výřezu musejí být schopny unést váhu svítidla.
Připravte ve stropním podhledu přípojku síťového kabelu. Zasaďte panel do otvoru ve stropním podhledu tak, že
zatlačíte zpět držáky pera. Ujistěte se, že panel zcela zapadl do otvoru.
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

ČEŠTINA
Montáž s volitelně dostupným rámem PANEL
FRAME PF (Dbejte také na návody k montáži
příslušenství).
Složte čtyři profily rámu dohromady a sešroubujte
je vždy čtyřmi šrouby v připravených otvorech, u
obou koncových krytek. Připevněte rám na strop. K
tomu je třeba použít spojovací materiál vhodný pro
Váš strop. Poté uvolněte jednu koncovou krytku z
rámu, zapojte panel do sítě a panel zasaďte.
Nyní opět zašroubujte koncovou krytku pomocí čtyř
šroubů.
1.4
Kromě rámu je k této montáži potřeba ještě vhodná
sada ROPE HANGER.
Složte čtyři profily rámu dohromady a sešroubujte
je vždy čtyřmi šrouby v připravených otvorech, u
obou koncových krytek. Připevněte montážní patky
Vaší sady ROPE HANGER na strop. K tomu je třeba
použít spojovací materiál vhodný pro Váš strop. Při-
pevněte k tomu určené konce sady ROPE HANGER k
rámu PANEL FRAME. Poté uvolněte jednu koncovou
krytku z rámu a panel zasaďte.
Nyní opět zašroubujte koncovou krytku pomocí čtyř
šroubů a zapojte svítidlo do sítě.
Montáž svítidla na plochu stropu
1.3 Montáž jako zavěšené svítidlo s rámem
Dbejte také na návody k montáži příslušenství.
1. Připevněte montážní patky Vaší sady ROPE HANGER na strop. K tomu je třeba použít spojovací materiál vhodný
pro Váš strop.
2. Pomocí přiložených šroubů připevněte protikusy k Vaší sadě ROPE HANGER do připravených děr na rámu PANEL
FRAME.
3. Přišroubujte koncovky Vaší sady ROPE HANGER na protikusy, které jste předem připevnili na panel.
4. Zapojte svítidlo do sítě.
Montáž jako zavěšené svítidlo bez rámu
1.5
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

ČEŠTINA
3
K ovládání výrobků ze série LED DYNAMIC od LEAD
DYNAMIC potřebujete buď chytrý telefon (není
součástí dodávky) a aplikaci LEAD DYNAMIC nebo
jiný volitelně dostupný produkt k ovládání (viz při-
ložený přehled na konci odstavce). Aplikaci LEAD
DYNAMIC lze stáhnout zdarma v Apple App Store
nebo Google Play Store. Aktuální seznam podpo-
rovaných operačních systémů najdete na adrese:
www.lead-energy.com.
Nemáte-li chytrý telefon, budete potřebovat jeden z
následujících výrobků:
DYNAMIC COLOR:
Dálkové ovládání CDC / Čís. výr.: 70100006
DYNAMIC WHITE:
Dálkové ovládání CDW / Čís. výr.: 70100007
DYNAMIC COLOR:
Nástěnný ovladač WCC / Čís. výr.: 70100015
DYNAMIC WHITE:
B
A
bílá: chladná bílá
žlutá: teplá bílá
hnědá: +
hnědá: +
červená: červený barevný kanál
zelená: zelený barevný kanál
modrá: modrý barevný kanál
bílá: chladná bílá
žlutá: teplá bílá
hnědá: +
hnědá: +
červená: červený barevný kanál
zelená: zelený barevný kanál
modrá: modrý barevný kanál
Instalace
2
Ovládání
Abyste vyresetovali všechna nastavení Vašeho LED PANEL DYNAMIC, podržte stisknuté tlačítko „Learning“ na
Vašem WiFi ovladači tak dlouho, dokud světlo nebliká (cca 10 sekund).
4
}
15 sec.
Smartphone
Dálkové ovládání
Nástěnný ovladač
B
A
Pro spuštění funkce „Učení“ zapojte LED PANEL
DYNAMIC do sítě, stiskněte tlačítko „Learning“ na WiFi
ovladači a pak se řiďte pokyny k instalaci, které najdete
v návodu k obsluze Vašeho dálkového ovládání nebo
Vašeho nástěnného ovladače, event. pokyny v mobilní
aplikaci. Celý proces „Učení“ musí být dokončen v
průběhu 15 sekund. Pokud byste chtěli toto osvětlení
ovládat pomocí aplikace LEAD DYNAMIC, máte na
proces „Učení“ čas 90 sekund.
<90 sec.
WiFi
A B
+
Nástěnný ovladač WCW / Čís. výr.: 70100016
Reset nastavení
učení “učení”
Tlačítko
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

SLOVENSKÝ
Ďakujeme, že ste si vybrali produkt spoločnosti LEAD
energy AG. Ak by ste potrebovali služby nášho servis-
ného oddelenia, sme Vám k dispozícii na našich
internetových stránkach alebo cez e-mail.
?
service@lead-energy.com
www.lead-energy.com
Použitie vsúlade surčením Upozornenie
Pred inštaláciou je nevyhnutne potrebné dodržať pri-
ložené výstražné pokyny.
Panely PDW a PDC možno zabudovať do rastrových
stropov, alebo ich s pomocou voliteľne dostupného
príslušenstva inštalovať na stropy alebo ako závesné
svietidlá.
Montáž
1Montáž do rastrových stropov
1.1
Na konfiguráciu produktu musí byť dostupný WLAN
ovládač Vašej žiarivky. Žiarivku možno nakonfigu-
rovať aj pred montážou. Vykonané nastavenia sa
zachovajú aj vtedy, keď bola žiarivka odpojená od
siete. Poznamenajte si SSID a heslo Vášho WLAN
ovládača.
Vaše PDC alebo PDW panely môžete zabudovať do
rastrových stropov tak, že sa stropná doska vymení
za panel. Veľkosť stropnej dosky sa samozrejme musí
zhodovať sveľkosťou panelu.
Montáž do zavesených podhľadov (tento spôsob montáže je možný len pre PDW panely)
1.2
Skrutkami upevnite na panel priložené pružinové držiaky. Vytvorte vstrope výrez. Pre potrebné rozmery výrezu
platí nasledujúci prehľad: PDW 30: 289 x 289 mm, PDW 62: 609 x 609 mm, PDW 60: 589 x 289 mm, PDW 120 SLIM:
1189 x 139 mm und PDW 120: 1189 x 289 mm
Výrez je potrebné zhotoviť veľmi precízne. Okraje výrezu musia byť spôsobilé niesť hmotnosť osvetľovacieho telesa.
Vytvorte vstrope elektrickú prípojku na sieťový kábel. Zasaďte panel stlačením pružinových držiakov do stropného
výrezu. Ubezpečte sa, že sa panel úplne zatlačil a zapadol do svojej polohy.
LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a zmeny vyhradené Informácie / technická podpora: www.lead-energy.com
This manual suits for next models
8
Table of contents
Languages:
Other LEAD dynamic Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands

Integral LED
Integral LED ILSTRGBA166B Installation instruction

Hydra Pools
Hydra Pools SWEETWATER STEPS installation manual

interpret
interpret ECO-MAX LED quick start guide

VelLight
VelLight XMPL9 user manual

Hydrel
Hydrel M9000 Series installation instructions

Trilux
Trilux TAGO S Series operating instructions
