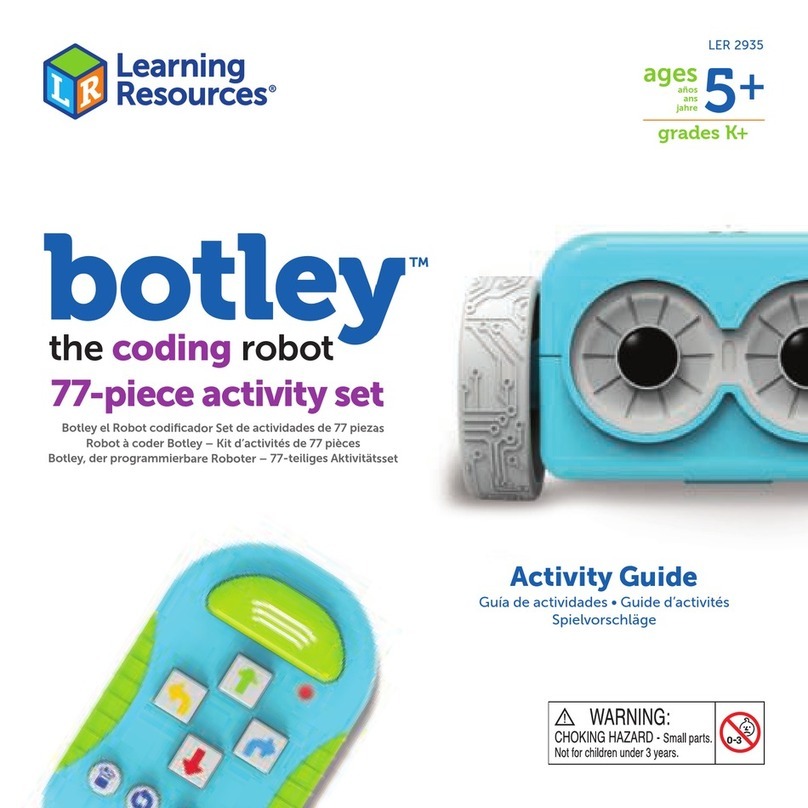

Learning Resources botley User manual

botley
the coding robot
77-piece activity set
™
Botley el Robot codificador Set de actividades de 77 piezas
Kit d’activités de 77 pièces du robot de codage Botley
Botley, der programmierbare Roboter – 77-teiliges Aktivitätsset
botley
™
Activity Guide
Guía de actividades • Guide d’activités
Spielvorschläge
El robot de codificación • Le robot
decodage • Der Kodierroboter
LER 2936
ages
años
ans
jahre 5+
grades K+
2936 Botley Coding Robot GUD NBR4.indd 1 9/22/17 4:47 PM

STOP
POWER
Introducing Botley™, the Coding Robot
Coding is the language we use to communicate with computers.
When you program Botley using the included Remote Programmer,
you are engaging in a basic form of “coding.” Beginning with the
very basics of sequence programming is a great way to get started in
the world of coding. So why is learning this so important? Because it
helps teach and encourage:
1. Basic coding concepts
2. Advanced coding concepts like
If/Then logic
3. Critical thinking
4. Spatial concepts
5. Collaboration and teamwork
Set includes:
• 1 Botley robot
• 1 Remote Programmer
• Detachable robot arms
• 40 Coding cards
FORWARD
Botley moves forward 1
step (approximately 8",
depending on the surface).
CLEAR
Press to clear
all previously
programmed steps.
REVERSE
Botley moves
backward 1 step.
TURN RIGHT
Botley will rotate to
the right 90 degrees.
TURN LEFT
Botley will rotate to
the left 90 degrees.
LOOP
Press to repeat a step
or sequence of steps.
TRANSMIT
Press to send your
code from the
Remote Programmer
to Botley.
OBJECT DETECTION
Press to enable object
detection. SOUND
Press to toggle
between 3 sound
settings: High, Low,
and O ff .
Basic Operation
Power— Slide this switch
to toggle between OFF,
CODE, and LINE-
following modes.
Using the Remote Programmer
You can program Botley using the Remote Programmer.
Press these buttons to enter commands.
2
2936 Botley Coding Robot GUD NBR4.indd 2 9/22/17 4:47 PM

Inserting Batteries
Botley requires (3) three AAA batteries. The Remote
Programmer requires (2) two AAA batteries. Please follow the
directions for battery installation on page 6 of this guide.
Note: When the batteries are low on power, Botley will beep
repeatedly and functionality will be limited. Please insert new
batteries.
Getting Started
In CODE mode, each arrow button you press represents a
step in your code. When you transmit your code to Botley,
he will execute all the steps in order. The lights on the top of
Botley will light up at the beginning of each step. Botley will
stop and make a sound when he completes the code.
STOP Botley from moving at any time by pressing the center
button on top of him.
CLEAR deletes all previously programmed steps. Note that
the Remote Programmer retains code even if Botley is turned
o. Press CLEAR to start a new program.
Botley will power down if left idle for 5 minutes. Press the
center button on top of Botley to wake him up.
Start with a simple program. Try this:
1. Slide the POWER switch on the bottom of Botley
to CODE.
2. Place Botley on the floor (he works best on hard
surfaces).
3. Press the FORWARD arrow on the Remote Programmer.
4. Point the Remote Programmer at Botley and press the
TRANSMIT button.
5. Botley will light up, make a sound to indicate the
program has been transmitted, and move forward
one step.
Note: If you hear a negative sound after pressing the transmit
button:
• Press TRANSMIT again. (Do not re-enter your program—
it will remain in the Remote Programmer memory until
you clear it.)
• Check that the POWER button on the bottom of Botley
is in the CODE position.
• Check the lighting of your surroundings. Bright light can
aect the way the Remote Programmer works.
• Point the Remote Programmer directly at Botley.
• Bring the Remote Programmer closer to Botley.
Now, try a longer program. Try this:
1. Press CLEAR to delete the old program.
2. Enter the following sequence: FORWARD, FORWARD,
RIGHT, RIGHT, FORWARD.
3. Press TRANSMIT and Botley will execute the program.
Tips:
1. STOP Botley at any time by pressing the center button
on top of him.
2. You can transmit a program from up to 10’ away
depending on the lighting (Botley works best in ordinary
room lighting).
3. You can add steps onto a program. Once Botley
completes a program, you can add more steps by
entering them into the Remote Programmer. When you
press TRANSMIT, Botley will restart the program
from the beginning, adding on the additional steps at
the end.
4. Botley can perform sequences of up to 80 steps! If you
enter a programmed sequence that exceeds 80 steps,
you’ll hear a sound indicating the step limit has been
reached.
Loops
Professional programmers and coders try to work as
eciently as possible. One way to do this is by using LOOPS
to repeat a sequence of steps. Performing a task in the
fewest steps possible is a great way to make your code more
ecient. Every time you press the LOOP button, Botley will
repeat that sequence.
Try this (in CODE mode):
1. Press CLEAR to delete the old program.
2. Press LOOP, RIGHT, RIGHT, RIGHT, RIGHT, LOOP again
(to repeat the steps).
3. Press TRANSMIT.
Botley will perform two 360s, turning completely around twice.
Introducing Botley™, the Coding Robot
3
2936 Botley Coding Robot GUD NBR4.indd 3 9/22/17 4:47 PM

Now, add a loop in the middle of a program.
Try this:
1. Press CLEAR to delete the old program.
2. Enter the following sequence: FORWARD, LOOP, RIGHT,
LEFT, LOOP, LOOP, REVERSE.
3. Press TRANSMIT and Botley will execute the program.
You can use LOOP as many times as you’d like, as long as you
don’t exceed the maximum number of steps (80).
Object Detection & If/Then Programming
If/Then programming is a way to teach robots how to behave
in certain conditions. We use If/Then behavior and logic all
the time. For example, IF it looks like rain outside, THEN we
might carry an umbrella. Robots can be programmed to use
sensors to interact with the world around them. Botley has an
object detection (OD) sensor that can help him “see” objects
in his path. Using this sensor is a great way to learn about If/
Then programming.
Try this (in CODE mode):
1. Place an object (such as a cup) about 10 inches directly
in front of Botley.
2. Press CLEAR to delete the old program.
3. Enter the following sequence: FORWARD, FORWARD,
FORWARD.
4. Press the OBJECT DETECTION
(OD) button. You’ll hear a sound
and the red light on the Remote
Programmer will stay lit to indicate
that the OD sensor is on. Next,
enter in what you would like
BOTLEY to do if he “sees” an
object in his path—try RIGHT, FORWARD, LEFT.
5. Press TRANSMIT.
Botley will execute the sequence. IF Botley “sees” an object
in his path, THEN he will perform the alternate sequence. He
will then finish the original sequence.
Note: Botley’s OD sensor is between his eyes. He only detects
objects that are directly in front of him and at least 2" tall by
1⁄" wide. If Botley isn’t “seeing” an object in front of him,
check the following:
• Is the POWER button on the bottom of Botley in the
CODE position?
• Is the OBJECT DETECTION sensor on (the red light on
the programmer should be lit)?
• Is the object too small?
• Is the object directly in front of Botley?
• Is the lighting too bright? Botley works best in ordinary
room lighting. His performance may be inconsistent in
very bright sunlight.
• Botley will not move forward when he “sees” an object.
He’ll just honk until you move the object out of his way.
Black Line Following
Botley has a special sensor underneath him that allows him
to follow a black line. You can also draw your own path for
Botley to follow. Use a white piece of paper and a thick black
marker. Hand-drawn lines must be between 4mm and 10mm
wide and solid black against white. Note that any dark pattern
or color change will aect his movements, so be sure there
are no other color or surface changes near the black line.
Draw something like this:
Botley will turn around and go back when he reaches the end
of the line.
Try this:
1. Slide the POWER switch
on the bottom of Botley
to LINE.
2. Place Botley on the black
line. The sensor on the
bottom of Botley needs
to be directly over the
black line.
Start Botley
here
4
2936 Botley Coding Robot GUD NBR4.indd 4 9/22/17 4:47 PM

3. Press the center button on top of Botley to start line
following. If he just keeps spinning around, nudge him
closer to the line—he’ll say “Ah-ha” when he finds the
line.
4. Press the center button again to stop Botley—or just
pick him up!
Detachable Robot Arms
Botley comes equipped with detachable robot arms,
designed to help him perform tasks. Snap the gear onto
Botley’s face, and insert the two robot arms.
Botley can now move objects. Set up mazes and try to build
a code to direct Botley to move an object from one place to
another.
Note: The object detection (OD) feature will not function well
when the detachable robot arms is attached. Please remove
detachable robot arms when using this feature.
Coding Cards
Use the coding cards to keep track of each step in your
code. Each card features a direction or “step” to program
into Botley. These cards are color-coordinated to match the
buttons on the Remote Programmer.
We recommend lining up the coding cards horizontally in
sequence to mirror each step in your program and to help
follow and remember the sequence.
Easter Eggs and Hidden Features
Enter these sequences on the Remote Programmer to make
Botley perform secret tricks!
Press CLEAR before trying each one.
1. Forward, Forward, Right, Right, Forward. Then press
Transmit. Botley wants to say “Hi!”
2. Forward, Forward, Forward, Forward, Forward,
Forward (that’s Forward x 6). Then press Transmit.
Botley is having fun now!
3. Right, Right, Right, Right, Left, Left, Left, Left, and
Transmit. Uh-oh, Botley’s a little dizzy.
For even more tips, tricks, and hidden features, please visit
http://learningresources.com/botley
Troubleshooting
Remote Programmer/Transmitting codes
If you hear a negative sound after pressing the TRANSMIT
button, try the following:
• Check the lighting. Bright light can aect the way the
Remote Programmer works.
• Point the Remote Programmer directly at Botley.
• Bring the Remote Programmer closer to Botley.
• Botley can be programmed a maximum of 80 steps. Be
sure a programmed code is 80 steps or fewer.
• Botley will power down after 5 minutes if left idle. Press
the center button on top of Botley to wake him up. (He’ll
try to get your attention four times before he powers
down.)
• Be sure fresh batteries are inserted properly in both
Botley and the Remote Programmer.
• Check that nothing is obstructing the lens on the
programmer or on top of Botley.
Botley’s moves
If Botley isn’t moving properly, check the following:
• Be sure Botley’s wheels can move freely and nothing is
blocking their movement.
• Botley can move on a variety of surfaces, but works best
on smooth, flat surfaces like wood or flat tile.
• Do not use Botley in sand or water.
• Be sure fresh batteries are inserted properly in both
Botley and the Remote Programmer.
Object Detection
If Botley isn’t detecting objects or working erratically using
this feature, check the following:
• Remove detachable robot arms before using object
detection.
• If Botley isn’t “seeing” an object, check its size and
shape. Objects should be at least 2" tall and 1½" wide.
5
2936 Botley Coding Robot GUD NBR4.indd 5 9/22/17 4:47 PM

• When OD is on, Botley will not move forward when he
“sees” an object—he’ll just stay in place and honk until
you move the object out of his way. Try
reprogramming Botley to go around the object.
Battery Information
When the batteries are low on power, Botley will beep
repeatedly. Please insert new batteries to continue using
Botley.
Installing or Replacing Batteries
WARNING! To avoid battery leakage, please follow these
instructions carefully.
Failure to follow these instructions can result in battery acid
leakage that may cause burns, personal injury, and property
damage.
Requires: 5 x 1.5V AAA batteries and a Phillips screwdriver
• Batteries should be installed or replaced by an adult.
• Botley requires (3) three AAA batteries. The Remote
Programmer requires (2) AAA batteries.
• On both Botley and the Remote Programmer, the
battery compartment is located on the back of the unit.
• To install batteries, first undo the screw with a Phillips
screwdriver and remove the battery-compartment door.
Install batteries as indicated inside the compartment.
• Replace compartment door and secure with screw.
Battery Care and Maintenance Tips
• Use (3) three AAA batteries for Botley and (2) two AAA
batteries for the Remote Programmer.
• Be sure to insert batteries correctly (with adult
supervision) and always follow the toy and battery
manufacturer’s instructions.
• Do not mix alkaline, standard (carbon-zinc), or
rechargeable (nickel-cadmium) batteries.
• Do not mix new and used batteries.
• Insert battery with the correct polarity. Positive (+)
and negative (-) ends must be inserted in the correct
directions as indicated inside the battery compartment.
• Do not recharge non-rechargeable batteries.
• Only charge rechargeable batteries under adult
supervision.
• Remove rechargeable batteries from the toy before
charging.
• Only use batteries of the same or equivalent type.
• Do not short-circuit the supply terminals.
• Always remove weak or dead batteries from the
product.
• Remove batteries if product will be stored for an
extended period of time.
• Store at room temperature.
• To clean, wipe the surface of the unit with a dry cloth.
• Please retain these instructions for future reference.
6
2936 Botley Coding Robot GUD NBR4.indd 6 9/22/17 4:47 PM

Funcionamiento básico
Encendido: Desliza este interruptor
para cambiar entre los modos
Apagado, CÓDIGO y Seguir LÍNEA
Cómo usar el Programador IR
Podrás programar Botley usando el Programador IR. Pulsa estos botones para introducir
comandos
ES
Presentamos a Botley, el Robot codificador
La codificación es el lenguaje que utilizamos para comunicarnos con los ordenadores.
Cuando programes Botley usando el Programador IR incluido, estarás llevando a cabo una
forma básica de “codificación”. Empezar con los elementos básicos de la programación de
secuencias es una forma estupenda de introducirse en el mundo de la codificación. ¿Por
qué es tan importante aprender esto? Porque ayuda a enseñar y fomenta:
• Conceptos básicos de codificación
• Conceptos avanzados de codificación
como lógica Si/Entonces
• Pensamiento crítico
• Conceptos espaciales
• Colaboración y trabajo en equipo
Insertar las pilas
Botley requiere tres (3) pilas AAA. El Programador IR requiere dos (2) pilas AAA. Sigue las
instrucciones para poner las pilas al final de esta guía.
Observación: cuando las pilas estén casi agotadas, Botley emitirá pitidos repetidamente y
su funcionamiento será limitado. Inserta pilas nuevas.
Primeros pasos
En el modo de CÓDIGO, cada botón de flecha que pulses representa un paso de tu código.
Cuando transmitas el código a Botley, este ejecutará todos los pasos en orden. Las luces de
la parte superior de Botley se encenderán al principio de cada paso. Botley se detendrá y
hará un sonido cuando complete el código.
Hacia delante
Botley se mueve 1 paso
hacia delante (unos 20
cm, dependiendo de la
superficie)
Borrar
Pulsa para borrar todos
los pasos programados
anteriormente
Hacia atrás
Botley se mueve 1
paso hacia atrás
Giro a la derecha
Botley girará a la
derecha 90º
Giro a la izquierda
Botley girará a la
izquierda 90º
Bucle
Pulsa para repetir un
paso o una secuencia
de pasos
Transmitir
Pulsa para enviar
el código del
Programador IR a
Botley
Detección de objetos
Pulsa para activar la
detección de objetos Sonido
Pulsa para alternar
entre 3 ajustes de
sonido: Alto, bajo y
Apagado.
El set incluye:
• 1 robot Botley
• 1 Programador IR
• Equipo/brazos para el robot
• 40 tarjetas de codificación
Parar
Encendido
7
2936 Botley Coding Robot GUD NBR4.indd 7 9/22/17 4:47 PM

PARAR hace que Botley deje de moverse en cualquier momento al pulsar el botón central
que hay encima de él
BORRAR borra todos los pasos programados previamente. Ten en cuenta que el
Programador IR retiene el código incluso si Botley se apaga. Pulsa BORRAR para iniciar un
nuevo programa
Botley se quedará en modo en espera si no se usa durante 5 minutos. Pulsa el botón central
encima de Botley para despertarlo.
Empieza con un programa sencillo. Prueba lo siguiente:
1. Desliza el interruptor de ENCENDIDO de la parte inferior de Botley a CÓDIGO.
2. Coloca a Botley en el suelo (las superficies duras es donde funciona mejor).
3. Pulsa la flecha HACIA DELANTE del Programador IR.
4. Apunta el Programador IR a Botley y pulsa el botón TRANSMITIR.
5. Botley se iluminará, hará un sonido para indicar que el programa se ha transmitido y se
moverá un paso hacia delante.
Observación: si escuchas un sonido negativo después de pulsar el botón transmitir:
• Vuelve a pulsar TRANSMITIR. (No vuelvas a introducir el programa, se quedará en la
memoria del Programador IR hasta que lo borres.)
• Comprueba que el botón de ENCENDIDO de la parte inferior de Botley esté en la
posición CÓDIGO.
• Comprueba la iluminación del entorno. La luz brillante puede afectar a la manera en la
que funciona el Programador IR.
• Apunta el Programador IR directamente a Botley.
• Acerca el Programador IR a Botley.
Ahora, prueba con un programa más largo. Prueba lo siguiente:
1. Pulsa BORRAR para borrar el programa antiguo.
2. Introduce la siguiente secuencia: HACIA DELANTE, HACIA DELANTE, DERECHA,
DERECHA, HACIA DELANTE.
3. Pulsa TRANSMITIR y Botley ejecutará el programa.
Consejos:
1. PARA Botley en cualquier momento pulsando el botón central que hay encima de él.
2. Podrás transmitir un programa desde una distancia máxima de 3 metros, dependiendo
de la luz (Botley funciona mejor con luz ambiental normal).
3. Podrás agregar pasos a un programa. Una vez que Botley complete un programa,
podrás agregar más pasos introduciéndolos en el Programador IR. Cuando pulses
TRANSMITIR, Botley reiniciará el programa desde el principio, agregando los pasos
adicionales al final.
4. ¡Botley puede realizar secuencias de hasta 80 pasos! Si introduces una secuencia
programada que exceda los 80 pasos, escucharás un sonido que indica que se ha
alcanzado el límite de pasos.
Bucles
Los programadores y codificadores profesionales intentan trabajar de la forma más eficiente
posible. Una forma de hacerlo es usando BUCLES para repetir una secuencia de pasos.
Realizar una tarea en la menor cantidad posible de pasos es una forma estupenda de hacer
que el código sea más eficiente. Cada vez que pulses el botón BUCLE, Botley repetirá esa
secuencia.
Prueba lo siguiente (en modo CÓDIGO):
1. Pulsa BORRAR para borrar el programa antiguo.
2. Pulsa BUCLE, DERECHA, DERECHA, DERECHA, DERECHA, y BUCLE de nuevo (para
repetir los pasos).
3. Pulsa TRANSMITIR.
Botley realizará dos vueltas completas.
Ahora, agrega un bucle en medio de un programa. Prueba lo
siguiente:
1. Pulsa BORRAR para borrar el programa antiguo.
2. Introduce la siguiente secuencia: HACIA DELANTE, BUCLE, DERECHA, IZQUIERDA,
BUCLE, BUCLE, HACIA ATRÁS.
3. Pulsa TRANSMITIR y Botley ejecutará el programa.
Puedes usar BUCLE todas las veces que quieras, siempre que no superes el número máximo
de pasos (80).
Detección de objetos y Programación Si/Entonces
La programación Si/Entonces es una forma de enseñar a los robots cómo comportarse
en determinadas condiciones. Usamos el comportamiento y la lógica Si/Entonces todo
el tiempo. Por ejemplo, SI parece que va a llover fuera, ENTONCES nos llevaremos un
paraguas. Los robots se pueden programar para que usen sensores con el fin de interactuar
con el mundo a su alrededor. Botley tiene un sensor de detección de objetos (DO) que le
puede ayudar a “ver” objetos en su camino. Usar este sensor es una forma estupenda de
aprender acerca de la programación Si/Entonces.
Prueba lo siguiente (en modo CÓDIGO):
1. Coloca un vaso (o un objeto similar) justo delante de Botley a unos 25 cm.
2. Pulsa BORRAR para borrar el programa antiguo.
3. Introduce la siguiente secuencia: HACIA DELANTE, HACIA
DELANTE, HACIA DELANTE.
4. Pulsa el botón DETECCIÓN DE OBJETOS (DO). Escucharás un
sonido y la luz roja del Programador IR se mantendrá encendida
para indicar que el sensor DO está encendido.
5. A continuación, introduce lo que te gustaría que hiciera BOTLEY si “ve” un objeto en su
camino: prueba con DERECHA, HACIA DELANTE, IZQUIERDA.
6. Pulsa TRANSMITIR.
Botley ejecutará la secuencia. SI Botley “ve” un objeto en su camino, ENTONCES realizará la
secuencia alterna. Y luego terminará la secuencia original.
Observación: el sensor DO de Botley está entre sus ojos. Solo detecta objetos que estén
directamente delante de él y que tengan al menos 5 cm de altura y 4 cm de ancho. Si Botley
no “ve” un objeto que está delante de él, comprueba lo siguiente:
• ¿Está el botón de ENCENDIDO de la parte inferior de Botley en la posición CÓDIGO?
• ¿Está encendido el sensor de DETECCIÓN DE OBJETOS (la luz roja del programador
deberá estar encendida)?
• ¿Es el objeto demasiado pequeño?
• ¿Está el objeto directamente delante de Botley?
• ¿Es la luz demasiado brillante? Botley funciona mejor con luz ambiental normal. Sus
prestaciones pueden ser poco consistentes con luz solar muy brillante.
• Botley no se moverá hacia delante si “ve” un objeto. Se quedará pitando hasta que
quites el objeto de su camino.
Seguir una línea negra
Botley tiene un sensor especial debajo de él que le permite seguir una línea negra. También
podrás dibujar tu propio camino para que lo siga Botley. Usa una hoja de papel blanco y
un rotulador grueso negro. Las líneas dibujadas a mano deberán tener entre 4 y 10 mm de
ancho y ser de un fuerte color negro sobre blanco. Ten en cuenta que cualquier diseño
oscuro o cambio de color afectará a sus movimientos, así que asegúrate de que no hay otro
color ni cambios en la superficie cerca de la línea negra. Dibuja algo como esto:
Pon Botley
aquí
Botley se dará media vuelva y regresará cuando llegue al final de la línea.
Prueba lo siguiente:
1. Desliza el interruptor de ENCENDIDO de la parte
inferior de Botley a LÍNEA.
2. Coloca a Botley en la línea negra. El sensor
de la parte inferior de Botley tiene que estar
directamente sobre la línea negra.
8
2936 Botley Coding Robot GUD NBR4.indd 8 9/22/17 4:47 PM

3. Pulsa el botón central encima de Botley para empezar a seguir la línea. Si no deja de
dar vueltas, acércalo a la línea; dirá “Ajá” cuando encuentre la línea.
4. Vuelve a pulsar el botón central para parar a Botley, o ¡bastará que lo cojas!
Equipo de robot
Botley está equipado con un EQUIPO DE ROBOT, diseñado para ayudarle a realizar las
tareas. Ajusta el equipo en la cara de Botley e inserta los dos brazos de robot.
Ahora Botley podrá mover objetos. Haz un laberinto e intenta crear un código para dirigir a
Botley para que mueva un objeto de un lugar a otro.
Observación: la función de detección de objetos (DO) no funcionará bien cuando el robot
lleve acoplado el equipo. Retira el equipo cuando uses esta función.
Tarjetas de codificación
Usa las tarjetas de codificación para controlar cada paso de tu código. Cada tarjeta presenta
una indicación o “paso” para programarlo en Botley. Estas tarjetas se coordinan por colores
para ajustarse a los botones del Programador IR.
Recomendamos alinear las tarjetas de codificación horizontalmente en secuencia para
reproducir cada paso de tu programa. Por ejemplo, si una secuencia programada incluye
los pasos HACIA DELANTE, HACIA DELANTE, GIRO A LA DERECHA, HACIA DELANTE, coloca
esas tarjetas en orden para ayudarte a seguir y recordar la secuencia.
Huevos de Pascua y funciones ocultas
¡Introduce estas secuencias en el Programador IR para hacer que Botley realice trucos
secretos!
Pulsa BORRAR antes de probar cada uno de ellos.
1. Hacia delante, hacia delante, derecha, derecha, hacia delante. Luego pulsa
Transmitir. Botley quiere decir “¡Hi!”
2. Hacia delante, hacia delante, hacia delante, hacia delante, hacia delante, hacia
delante (es decir, 6 veces hacia delante). Luego pulsa Transmitir. ¡Ahora Botley se lo
está pasando muy bien!
3. Derecha, derecha, derecha, derecha, izquierda, izquierda, izquierda, izquierda y
Transmitir. Uy, Botley está un poco mareado.
Para más consejos, trucos y funciones ocultas, visita http://learningresources.com/botley.
Resolución de problemas
Códigos de Programador IT/Transmisión
Si escuchas un sonido negativo después de pulsar el botón TRANSMITIR, prueba a hacer lo
siguiente:
• Comprueba la iluminación. La luz brillante puede afectar a la manera en la que funciona
el Programador IR.
• Apunta el Programador IR directamente a Botley.
• Acerca el Programador IR a Botley.
• Botley se puede programar un máximo de 80 pasos. Asegúrate de que el código que
programes tenga 80 pasos o menos.
• Botley pasará al modo en espera si no se usa durante 5 minutos. Pulsa el botón central
encima de Botley para despertarlo. (Intentará atraer tu atención cuatro veces antes de
pasar al modo en espera.)
• Asegúrate de que las pilas nuevas se han insertado correctamente tanto en Botley como
en el Programador IR.
• Comprueba que no hay nada que esté obstruyendo la lente del programador o encima
de Botley.
Movimientos de Botley
Si Botley no se está moviendo correctamente, comprueba lo siguiente:
• Asegúrate de que las ruedas de Botley se pueden mover libremente y que nada está
bloqueando su movimiento.
• Botley se puede mover por una amplia variedad de superficies, pero funciona mejor
sobre superficies lisas y planas como madera o baldosas planas.
• No uses Botley en arena o agua.
• Asegúrate de que las pilas nuevas se han insertado correctamente tanto en Botley como
en el Programador IR.
Detección de objetos
Si Botley no está detectando objetos o están funcionando de una forma errática al usar esta
función, comprueba lo siguiente:
• Retira el equipo del robot antes de usar la detección de objetos.
• Si Botley no está “viendo” un objeto, comprueba su tamaño y forma. Los objetos
deberán tener al menos 5 cm de altura y 4 cm de ancho.
• Cuando la DO esté encendida, Botley no se moverá hacia delante cuando “vea” un
objeto, se quedará donde está y pitará hasta que le quites el objeto de su camino.
Intenta reprogramar a Botley para que rodee el objeto.
Información sobre las pilas
Cuando las pilas estén casi agotadas, Botley emitirá pitidos repetidamente. Inserta pilas
nuevas para continuar usando Botley.
Cómo colocar o sustituir las pilas
¡ADVERTENCIA! Para evitar fugas en las pilas, sigue atentamente estas instrucciones.
Si no lo haces, podrán producirse fugas de ácido de las pilas que pueden causar
quemaduras, lesiones físicas y daños materiales.
Requiere: 5 pilas AAA de 1,5V y un destornillador de estrella
• Las pilas las deberá colocar o sustituir un adulto.
• Botley requiere tres (3) pilas AAA. El Programador IR requiere 2 pilas AAA.
• Tanto en Botley como en el Programador IR, el compartimento de las pilas está ubicado
en la parte trasera de la unidad.
• Para colocar las pilas, afloja primero el tornillo con un destornillador de estrella y quita
la tapa del compartimento de las pilas. Coloca las pilas tal como se indica dentro del
compartimento.
• Vuelve a poner la tapa del compartimento y fíjala con un tornillo.
Cuidado de las pilas y consejos de mantenimiento
• Usa tres (3) pilas AAA para Botley y dos (2) pilas AAA para el Programador IR.
• Asegúrate de insertar las pilas correctamente con la supervisión de un adulto y sigue
siempre las instrucciones del fabricante del juguete y las pilas.
• No mezcles pilas alcalinas, estándar (zinc-carbono) o recargables (níquel-cadmio).
• No mezcles pilas nuevas y viejas.
• Inserta las pilas con la polaridad correcta. Los extremos positivo (+) y negativo (-) se
deberán insertar en las direcciones correctas, tal como se indica en el compartimento
de las pilas.
• No recargues pilas no recargables.
• Carga las pilas recargables solo bajo la supervisión de un adulto.
• Retira las pilas recargables del juguete antes de recargarlas.
• Usa solo pilas de la misma clase o equivalentes.
• No cortocircuites los terminales de corriente.
• Quita siempre las pilas agotadas o casi agotadas del producto.
• Quita las pilas si vas a guardar el producto durante mucho tiempo.
• Guarda la unidad a temperatura ambiente.
• Para limpiar la superficie de la unidad, límpiala con un paño seco.
• Guarda estas instrucciones para futuras consultas.
9
2936 Botley Coding Robot GUD NBR4.indd 9 9/22/17 4:47 PM

Présentation de Botley, le robot de codage
Le codage est le langage utilisé pour communiquer avec les ordinateurs. Lorsque tu
programmes Botley à l’aide du programmateur à infrarouges (IR), tu pratiques une forme
basique de codage. Commencer par les bases de la séquence de programmation est un
excellent moyen de découvrir le monde du codage. Pourquoi est-il important d’apprendre
à le faire ? Parce que cela enseigne et encourage :
• les concepts fondamentaux du codage ;
• les concepts de codage avancés, tels que la logique If/Then ;
• l’esprit critique ;
• les concepts spatiaux ;
• la collaboration et le travail d’équipe.
Fonctionnement
Alimentation - Déplace l’interrupteur
entre les modes Désactivé (OFF),
CODE (CODE)
et Suivi de lignes (LINE-following).
Mode d’emploi du programmateur IR
Tu peux programmer le robot Botley à l’aide du programmateur IR. Appuie sur ces boutons
pour saisir les commandes.
Avant
Le robot Botley avance
d’un pas (environ 20 cm)
selon la surface.
Effacer
Appuie sur ce bouton
pour eacer les
étapes programmées
précédemment.
Arrière
Le robot Botley
recule d’un pas.
Tourner à droite
Le robot Botley tourne
de 90° à droite.
Tourner à gauche
Le robot Botley tourne
de 90° à gauche.
Boucle
Appuie sur ce bouton
pour répéter une étape
ou une séquence
d’étapes.
Transmettre
Appuie sur ce bouton
pour envoyer ton code
au robot Botley à l’aide
du programmateur IR.
Détection d’objets
Appuie sur ce bouton pour
activer la détection d’objets. Son
Appuie sur ce bouton
pour passer dans les
trois modes de son
suivants : Fort, Faible
et Désactivé.
L’ensemble comprend :
• 1 robot Botley
• 1 programmateur IR
• Des bras de robot
• 40 fiches de codage
FR
Insertion des piles
Le robot Botley fonctionne avec trois (3) piles AAA. Le programmateur IR fonctionne avec
deux (2) piles AAA. Suis les directions pour installer les piles à la fin de ce guide.
Remarque : lorsque les piles sont faibles, le robot Botley émet des bips sonores répétitifs et
sa fonctionnalité est limitée. Remplace les piles.
Pour commencer
En mode de CODE, chaque flèche sur laquelle tu appuies représente une étape de ton
code. Lorsque tu transmets ton code au robot Botley, il exécutera toutes les étapes dans
l’ordre. Les lumières sur le dessus du robot Botley s’allumeront au début de chaque étape. Il
s’arrêtera et émettra un son une fois le code terminé.
STOP Arrête le déplacement du robot Botley à tout moment en appuyant sur le bouton du
milieu du dessus.
Arrêt
Alimentation
10
2936 Botley Coding Robot GUD NBR4.indd 10 9/22/17 4:47 PM

EFFACER supprime toutes les étapes programmées précédemment. Remarque : le
programmateur IR conserve le code même si le robot Botley est éteint. Appuie sur EFFACER
pour démarrer un nouveau programme.
Le robot Botley s’éteint après toute inactivité de 5 minutes. Appuie sur le bouton du milieu
sur le dessus du robot pour le réveiller.
Commence avec un programme simple. Essaie ce qui suit :
1. Déplace le bouton ALIMENTATION sur le dessous du robot Botley sur CODE.
2. Place le robot Botley au sol (il fonctionne mieux sur des surfaces dures).
3. Appuie sur la flèche AVANT du programmateur IR.
4. Pointe le programmateur IR sur le robot Botley et appuie sur le bouton TRANSMETTRE.
5. Le robot s’allume, émet un son pour indiquer que le programme a été transmis et se
déplace en avant d’un pas.
Remarque : si tu entends un son négatif après avoir appuyé sur le bouton de transmission :
1. Appuie à nouveau sur TRANSMETTRE. (Inutile de saisir à nouveau le programme, il
reste dans la mémoire du programmateur IR jusqu’à ce que tu l’eaces.)
2. Vérifie que le bouton ALIMENTATION situé sur le dessous du robot Botley est en
position CODE.
3. Vérifie l’éclairage de ton environnement. Les lumières vives peuvent en eet aecter le
fonctionnement du programmateur IR.
4. Pointe le programmateur IR directement vers le robot Botley.
5. Rapproche le programmateur IR du robot Botley.
Essaie maintenant une programmation plus longue. Essaie ce
qui suit :
1. Appuie sur EFFACER pour supprimer l’ancien programme.
2. Saisis la séquence suivante : AVANT, AVANT, TOURNER À DROITE, TOURNER À
DROITE, AVANT.
3. Appuie sur TRANSMETTRE pour que le robot Botley exécute le programme.
Conseils :
1. ARRÊTE le robot Botley à tout moment en appuyant sur le bouton du milieu du dessus.
2. Tu peux transmettre un programme jusqu’à 3 m en fonction de l’éclairage (le robot
Botley fonctionne mieux dans une pièce avec un éclairage ordinaire).
3. Tu peux ajouter des étapes à un programme. Une fois que le robot Botley a terminé
un programme, tu peux ajouter des étapes supplémentaires en les saisissant dans le
programmateur IR. Lorsque tu appuies sur TRANSMETTRE, le robot Botley redémarre
le programme du début en ajoutant les étapes supplémentaires à la fin.
4. II peut réaliser des séquences comprenant jusqu’à 80 étapes ! Si tu saisis une séquence
programmée de plus de 80 étapes, tu entendras un son indiquant que le nombre limite
d’étapes a été atteint.
Boucles
Les programmateurs et codeurs professionnels essaient de travailler aussi ecacement que
possible. Une manière de le faire est d’utiliser des BOUCLES pour répéter une séquence
d’étapes. Réaliser une tâche en le moins d’étapes possible est un excellent moyen de rendre
ton code plus ecace. Chaque fois que tu appuies sur le bouton BOUCLE, le robot Botley
répétera cette séquence.
Essaie ce qui suit (en mode CODE) :
1. Appuie sur EFFACER pour supprimer l’ancien programme.
2. Appuie sur BOUCLE, TOURNER À DROITE, TOURNER À DROITE, TOURNER À DROITE,
TOURNER À DROITE, BOUCLE (pour répéter les étapes).
3. Appuie sur TRANSMETTRE.
Le robot Botley eectuera deux tours complets (360°) sur lui-même.
Ajoute ensuite une boucle au milieu d’un programme Essaie ce
qui suit :
1. Appuie sur EFFACER pour supprimer l’ancien programme.
2. Saisis la séquence suivante : AVANT, BOUCLE, TOURNER À DROITE, TOURNER À
GAUCHE, BOUCLE, BOUCLE, ARRIÈRE.
3. Appuie sur TRANSMETTRE pour que le robot Botley exécute le programme.
Tu peux utiliser le bouton BOUCLE autant de fois que tu le veux tant que tu ne dépasses pas
le nombre limite de 80 étapes.
Détection d’objets et programmation IF/Then
La programmation f/Then est un moyen d’enseigner aux robots comment se comporter dans
certaines situations. Nous utilisons le comportement et la logique If/Then tout le temps. Par
exemple, si (IF) le temps semble tourner à la pluie, alors (THEN) on va prendre un parapluie.
Les robots peuvent être programmés pour utiliser des capteurs pour interagir avec le monde
qui les entoure. Le robot Botley est équipé d’un capteur de détection d’objets (DO) qui peut
l’aider à « voir » les objets qui se trouvent sur son chemin. L’utilisation de ce capteur est un
excellent moyen d’en apprendre davantage sur la programmation If/Then.
Essaie ce qui suit (en mode CODE) :
1. Place un Coupe (ou tout objet similaire) à 25 cm environ directement en face du robot
Botley.
2. Appuie sur EFFACER pour supprimer l’ancien programme.
3. Saisis la séquence suivante : AVANT, AVANT, AVANT.
4. Appuie sur le bouton DÉTECTION D’OBJETS (DO). Tu entendras un
son et le voyant rouge du programmateur IR restera allumé pour
indiquer que le capteur DO est activé.
5. Ensuite, indique au robot Botley ce que tu veux qu’il fasse s’il « voit » un objet sur son
chemin. Essaie TOURNER À DROITE, AVANT, TOURNER À GAUCHE.
6. Appuie sur TRANSMETTRE.
Le robot Botley exécutera la séquence. Si (IF) le robot Botley « voit » un objet sur son
chemin, alors (THEN) il exécutera l’autre séquence. Il terminera ensuite la séquence
d’origine.
Remarque : le capteur DO du robot Botley se trouve entre ses deux yeux. Il détecte
uniquement les objets qui se trouvent directement devant lui et qui font au moins 5 cm de
haut par 4 cm de large. Si le robot Botley ne « voit » pas un objet devant lui, vérifie que :
• le bouton ALIMENTATION situé sur le dessous du robot Botley est en position CODE.
• le capteur de détection des objets est activé (le voyant rouge du programmateur doit
être allumé).
• l’objet n’est pas trop petit.
• l’objet se trouve directement en face du robot Botley.
• l’éclairage n’est pas trop puissant. Le robot Botley fonctionne mieux dans une pièce
avec un éclairage ordinaire. Ses performances pourront varier avec une lumière du soleil
éclatante.
• Le robot Botley ne se déplacera pas en avant s’il « voit » un objet. Il émettra des sons
jusqu’à ce que tu déplaces l’objet.
Suivi d’une ligne noire
Le robot Botley est équipé d’un capteur spécial situé en dessous du robot qui lui permet
de suivre une ligne noire. Tu peux aussi dessiner ton propre parcours que le robot devra
suivre. Utilise une feuille de papier blanche et un marqueur noir épais. Les lignes dessinées
à la main doivent faire entre 4 et 10 mm de large et être totalement noires sur fond blanc.
Remarque : tout motif foncé ou changement de couleur aectera ses mouvements. Veille
à ce qu’il n’y ait aucun changement de couleur ou de surface à proximité de la ligne noire.
Dessinez quelque chose comme ceci:
Démarrez le
robot Botley ici.
Le robot Botley tourne sur lui-même et revient en arrière lorsqu’il atteint la fin de la ligne.
Essaie ce qui suit :
1. Déplace le bouton ALIMENTATION sur le dessous
du robot Botley sur LIGNE.
2. Place le robot Botley sur la ligne noire. Le
capteur sur le dessous du robot Botley doit
se trouver directement sur la ligne noire.
11
2936 Botley Coding Robot GUD NBR4.indd 11 9/22/17 4:47 PM

3. Appuie sur le bouton du milieu sur le dessus du robot pour commencer à suivre la
ligne. S’il tourne sur lui-même, rapproche-le de la line et il dira « Ah, ah » une fois qu’il
aura trouvé la ligne.
4. Appuie à nouveau sur le bouton du milieu pour arrêter le robot ou soulève-le du sol !
Bras de robot
Le robot Botley est fourni avec des BRAS conçus pour l’aider à réaliser des tâches. Insère les
deux bras dans le visage du robot Botley.
Le robot peut désormais déplacer des objets. Construis un labyrinthe et essaie d’élaborer un
code pour dire au robot Botley de déplacer un objet d’un endroit à un autre.
Remarque : la fonction de détection des objets (DO) ne fonctionnera pas bien une fois les
bras fixés en place. Retire les bras pour utiliser cette fonction.
Fiches de codage
Utilise les fiches de codage pour conserver une trace de chaque étape de ton code. Chaque
fiche comprend une direction, ou étape, à programmer sur le robot Botley. Ces fiches ont
un code couleur correspondant aux boutons du programmateur IR.
Il est recommandé d’aligner les fiches de codage à l’horizontale dans l’ordre pour refléter
chaque étape de ton programme. Par exemple, si une séquence programmée inclut les
étapes AVANT, AVANT, TOURNER À DROITE, AVANT, place ces fiches dans l’ordre pour
t’aider à suivre et à te souvenir de la séquence.
Œufs de Pâques et fonctions cachées
Saisis ces séquences sur le programmateur IR pour faire réaliser des tours secrets au robot
Botley !
Appuie sur EFFACER après chaque tour.
1. AVANT, AVANT, TOURNER À DROITE, TOURNER À DROITE, AVANT. Appuie sur
Transmettre. Le robot Botley veut te dire bonjour !
2. AVANT, AVANT, AVANT, AVANT, AVANT, AVANT (six fois Avant). Appuie sur
Transmettre. Le robot Botley s’amuse !
3. AVANT, AVANT, AVANT, AVANT, TOURNER À GAUCHE, TOURNER À GAUCHE,
TOURNER À GAUCHE, TOURNER À GAUCHE et Transmettre. Oh, oh ! Le robot Botley
a la tête qui tourne.
Pour davantage de conseils, d’astuces et de fonctions cachées, consulte le site http://
learningresources.com/botley.
Résolution des problèmes
Programmateur IR / codes de transmission
Si tu entends un son négatif après avoir appuyé sur le bouton TRANSMETTRE, essaie ce qui suit :
• Vérifie l’éclairage. Les lumières vives peuvent en eet aecter le fonctionnement du
programmateur IR.
• Pointe le programmateur IR directement vers le robot Botley.
• Rapproche le programmateur IR du robot Botley.
• Il est possible de programmer 80 étapes maximum pour le robot Botley. Fais donc en
sorte de programmer 80 étapes ou moins.
• Le robot Botleys’éteint après 5 minutes d’inactivité. Appuie sur le bouton du milieu sur
le dessus du robot pour le réveiller. (Il essaiera d’attirer ton attention quatre fois avant
de s’éteindre.)
• Vérifie que des piles neuves sont installées correctement dans le robot Botley et le
programmateur IR.
• Vérifie que rien n’obstrue la lentille du programmateur ou du dessus du robot.
Déplacements du robot
Si le robot Botley ne se déplace pas correctement, vérifie ce qui suit :
• Vérifie que les roues du robot bougent librement et que rien ne bloque leur mouvement.
• Le robot peut se déplacer sur diérentes surfaces, mais il fonctionne mieux sur des
surfaces plates et lisses, comme du bois ou du carrelage lisse.
• N’utilise pas le robot Botley dans le sable ou dans l’eau.
• Vérifie que des piles neuves sont installées correctement dans le robot Botleyet le
programmateur IR.
Détection d’objets
Si le robot ne détecte pas les objets ou que cette fonction est réalisée de manière
irrégulière, vérifie ce qui suit :
• Retire les bras du robot avant d’utiliser la fonction de détection d’objets.
• Si le robot ne « voit » pas un objet, vérifie sa taille et sa forme. Les objets doivent faire au
moins 5 cm de haut et 4 cm de large.
• Lorsque la fonction DO est activée, le robot Botley n’avancera pas lorsqu’il « voit » un
objet. Il restera immobile et émettra un son jusqu’à ce que tu déplaces l’objet. Essaie de
reprogrammer le robot pour qu’il contourne l’objet.
Informations relatives aux piles
Lorsque les piles sont faibles, le robot Botley émet des bips sonores répétitifs. Remplace les
piles par des piles neuves pour continuer à l’utiliser.
Installation ou changement des piles
AVERTISSEMENT ! Pour éviter toute fuite des piles, respecter les consignes suivantes.
Le non-respect de ces consignes peut entraîner la fuite des piles et causer des brûlures, des
blessures personnelles ou des dégâts matériels.
Fonctionne avec : 5 piles AAA 1,5 V. Tournevis cruciforme requis pour ouvrir le
compartiment à piles.
• L’installation ou le changement de piles doit toujours être eectué par un adulte.
• Le robot Botley fonctionne avec trois (3) piles AAA. Le programmateur IR fonctionne
avec deux (2) piles AAA.
• Le compartiment des piles du robot Botley et du programmateur IR est situé au dos de
l’appareil.
• Pour installer les piles, dévisser la vis à l’aide du tournevis cruciforme pour ouvrir le
clapet. Installer les piles dans le sens indiqué à l’intérieur du compartiment.
• Refermer le clapet du compartiment et visser la vis.
Conseils d’entretien et de maintenance des piles
• Utilise trois (3) piles AAA pour le robot Botley et deux (2) piles AAA pour le
programmateur IR.
• Insérer les piles correctement (sous la supervision d’un adulte) et toujours suivre les
instructions du fabricant du jouet et des piles.
• Ne pas mélanger les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-
cadmium).
• Ne pas mélanger les piles neuves et usagées.
• Insérer les piles en respectant la polarité. Les extrémités positives (+) et négatives (-)
doivent être insérées correctement, comme indiqué à l’intérieur du compartiment des
piles.
• Ne pas recharger les piles non rechargeables.
• Charger uniquement les piles rechargeables sous la supervision d’un adulte.
• Retirer les piles rechargeables du jouet avant de les charger.
• Utiliser uniquement des piles du même type ou de type équivalent.
• Ne pas court-circuiter les bornes d’alimentation.
• Toujours retirer les piles faibles ou déchargées du produit.
• Retirer les piles si le produit ne va pas être utilisé pendant une longue période de temps.
• À conserver à température ambiante.
• Nettoyer la surface de l’appareil avec un chion sec.
• Veuillez conserver ces instructions pour toute référence ultérieure.
12
2936 Botley Coding Robot GUD NBR4.indd 12 9/22/17 4:47 PM

DE
Botley, der programmierbare Roboter
Die Sprache, in der wir uns mit Computern „unterhalten“, nennen wir Programmieren. Wenn
du Botley mithilfe des mitgelieferten IR-Programmiergeräts (IR = Infrarot) programmierst,
wendest du eine Grundform des sogenannten „Codierens“ an. Taste dich an die Welt des
Codierens heran und beginne mit den einfachen Grundlagen zur Programmierung
von Sequenzen (Abfolgen). Wozu brauchst du das überhaupt? Weil du
damit Folgendes lernst und dir erarbeiten kannst:
1. Grundlagen der Programmierung
2. Programmierkonzepte für Fortgeschrittene, beispielsweise das
Wenn-dann-Prinzip (Bedingungsprinzip)
3. Logisches Denken
4. Räumliche Konzepte
5. Zusammenarbeit und Teamwork
Das Set enthält:
• 1 Roboter „Botley“
• 1 IR-Programmiergerät
• Roboteraufsatz/-arme
• 40 Programmierkarten
Grundfunktionen
An/Aus – Über diesen Schalter
kannst du zwischen den Modi AUS,
CODE und LINIE
folgen wählen.
Der Gebrauch des IR-Programmiergeräts
Mit dem IR-Programmiergerät wird Botley programmiert. Die Tastenbefehle haben die
folgenden Bedeutungen:
Vorwärts
Botley macht 1 Schritt
nach vorn (je nach
Bodenbeschaenheit
circa 20 cm).
Löschen
Löscht alle bisher
programmierten
Schritte.
Rückwärts
Botley macht
1 Schritt zurück.
Rechtskurve
Botley dreht sich um
90 Grad nach rechts.
Linkskurve
Botley dreht sich um
90 Grad nach links.
Schleife
Wiederholt einen Schritt
oder eine Schrittfolge
(Sequenz).
Übertragen
Sendet deinen
Code vom IR-
Programmiergerät an
Botley
Objekterkennung
Aktiviert die
Objekterkennung.
Lautstärke
Hier kannst du
zwischen 3 Lautstärken
hin- und herschalten:
Laut, Leise und Aus
Batterien einsetzen
Botley benötigt drei (3) AAA-Batterien. Das IR-Programmiergerät benötigt zwei (2) AAA-
Batterien. Beachten Sie die Hinweise am Ende dieser Anleitung zum Einsetzen der Batterien.
Hinweis: Bei niedrigem Batteriestand piepst Botley wiederholt und funktioniert nur noch
eingeschränkt. Setzen Sie dann bitte neue Batterien ein.
Erste Schritte
CODE: Für jeden Schritt deines Programmiercodes musst du eine der Pfeiltasten drücken.
Wenn du den Code an Botley überträgst, führt er die Schritte in der programmierten
Reihenfolge aus. Die Lämpchen oben auf Botleys „Kopf“ leuchten zu Beginn jedes Schrittes.
Sobald Botley die Schrittfolge abgefahren hat, stoppt er und gibt ein Tonsignal ab.
Stopp
An/Aus
13
2936 Botley Coding Robot GUD NBR4.indd 13 9/22/17 4:47 PM

Um Botley während eines Programmablaufs zu STOPPEN, drückst du die mittlere Taste auf
seinem Kopf.
Mit der Taste LÖSCHEN werden alle zuvor programmierten Schritte gelöscht. Hinweis:
Das IR-Programmiergerät speichert einen Code und löscht ihn auch nicht, falls Botley
abgeschaltet wird. Drücke LÖSCHEN, um einen neuen Code zu programmieren.
Bei einer Inaktivität von 5 Minuten schaltet sich Botley ab. Um ihn wieder aufzuwecken,
drückst du die mittlere Taste oben auf Botley.
Beginne mit einem einfachen Programm. Probiere einmal
Folgendes:
1. Schiebe den AN/AUS-Schalter am „Bauch“ von Botley auf „CODE“.
2. Stelle Botley auf den Boden (am besten funktioniert er auf einem festen Untergrund).
3. Drücke am IR-Programmiergerät den VORWÄRTS-Pfeil.
4. Zeige mit dem IR-Programmiergerät auf Botley und drücke die Taste ÜBERTRAGEN.
5. Botley leuchtet auf, zeigt mit einem Tonsignal, dass das Programm übertragen wurde
und macht einen Schritt nach vorn.
Hinweis: Falls du nach Drücken der Übertragen-Taste ein negatives Signal hörst:
1. Drücke nochmals ÜBERTRAGEN. (Gib jedoch dein Programm nicht erneut ein. Es bleibt
bis zum Löschen im IR-Programmiergerät gespeichert.)
2. Überprüfe, ob sich der AN/AUS-Schalter unter Botley auf der CODE-Position befindet.
3. Überprüfe die Beleuchtung deines Umfelds. Sehr helles Licht kann die Funktion des
IR-Programmiergeräts einschränken.
4. Zeige mit dem IR-Programmiergerät direkt auf Botley.
5. Bringe das IR-Programmiergerät näher an Botley heran.
Versuche es jetzt mit einer längeren Schrittfolge. Probiere
einmal Folgendes:
1. Drücke LÖSCHEN, um das alte Programm zu entfernen.
2. Gib die folgende Sequenz ein: VORWÄRTS, VORWÄRTS, RECHTS, RECHTS, VORWÄRTS.
3. Sobald du ÜBERTRAGEN drückst, führt Botley das Programm aus.
Tipps:
1. Um Botley zu STOPPEN, drückst du die mittlere Taste auf seinem Kopf.
2. Je nach Beleuchtungsstärke kann der Abstand zwischen Programmiergerät und Botley
bis zu 3 m betragen (Botley funktioniert am besten bei einfacher Zimmerbeleuchtung).
3. Zu einem bestehenden Programm lassen sich weitere Schritte hinzufügen. Sobald
Botley das Programm abgefahren hat, kannst du weitere Schritte hinzufügen. Dazu
einfach die entsprechende Eingabe im IR-Programmiergerät vornehmen. Wenn du
auf ÜBERTRAGEN drückst, beginnt Botley am Beginn des Programms und fügt die
zusätzlichen Schritte am Ende hinzu.
4. Botley kann Bewegungsabfolgen aus bis zu 80 Einzelschritten durchführen! Falls du
eine Programmsequenz aus mehr als 80 Schritten eingibst, ertönt ein Tonsignal, was
heißt, dass die Anzahl der möglichen Schritte erreicht wurde.
Schleifen
Professionelle Programmierer und Codierer müssen möglichst ezient arbeiten.
Eine Möglichkeit dafür sind SCHLEIFEN, die eine bestimmte Schrittfolge wiederholen.
Eine eziente Programmierung will eine Aufgabe in so wenig Schritten wie möglich
durchführen. Sobald du die SCHLEIFE-Taste drückst, wiederholt Botley diese Sequenz.
Probieren einmal Folgendes (im CODE-Modus):
1. Drücke LÖSCHEN, um das alte Programm zu entfernen.
2. Drücke SCHLEIFE, RECHTS, RECHTS, RECHTS, RECHTS und nochmals SCHLEIFE (zum
Wiederholen der Schritte).
3. Drücke ÜBERTRAGEN.
Botley macht zwei 360-Grad-Wendungen, d. h., er dreht sich zweimal vollständig um die
eigene Achse.
Füge als nächstes eine Schleife mitten im Programm ein. Probi-
ere einmal Folgendes:
1. Drücke LÖSCHEN, um das alte Programm zu entfernen.
2. Gib die folgende Sequenz ein: VORWÄRTS, SCHLEIFE, RECHTS, LINKS, SCHLEIFE,
SCHLEIFE, RÜCKWÄRTS.
3. Sobald du ÜBERTRAGEN drückst, führt Botley das Programm aus.
Solange du die maximale Schrittzahl (80) nicht überschreitest, kannst du SCHLEIFE beliebig
oft verwenden.
Objekterkennung und WENN-DANN-Programmierung
Die Wenn-dann-Programmierung ist eine Möglichkeit, dem Roboter zu sagen, wie er sich
unter bestimmten Bedingungen verhalten soll. Im Grunde bedienen wir uns ständig des
Wenn-dann-Verhaltens. Ein Beispiel: WENN es draußen nach Regen aussieht, DANN sollten
wir vielleicht einen Regenschirm mitnehmen. Roboter können so programmiert werden,
dass sie mithilfe von Sensoren ihr Umfeld wahrnehmen. Botley ist mit einem Sensor zur
Objekterkennung (OD) ausgestattet, mit dem er Gegenstände „sehen“ kann, die auf seinem
Weg liegen. Der Sensor kann die Wenn-dann-Programmierung anschaulich vermitteln.
Probiere einmal Folgendes (im CODE-Modus):
1. Stelle einen Tasse (oder einen ähnlichen Gegenstand) etwa 25 Zentimeter direkt vor
Botley auf.
2. Drücke LÖSCHEN, um das alte Programm zu entfernen.
3. Gib die folgende Sequenz ein: VORWÄRTS, VORWÄRTS,
VORWÄRTS.
4. Drücke die Taste OBJEKTERKENNUNG (OD). Du hörst ein
Tonsignal und siehst ein rotes Dauerlicht am IR-Programmiergerät,
das anzeigt, dass der OD-Sensor aktiviert wurde.
5. Gib als nächstes ein, was BOTLEY tun soll, wenn er einen Gegenstand „sieht“, der ihm
den Weg versperrt – versuche es mit RECHTS, VORWÄRTS, LINKS.
6. Drücke ÜBERTRAGEN.
Botley führt die Sequenz aus. WENN Botley einen Gegenstand in seinem Weg erkennt,
DANN führt er die alternative Sequenz durch. Anschließend beendet er die Originalsequenz.
Hinweis: Botleys OD-Sensor befindet sich zwischen seinen Augen. Er erkennt nur
Gegenstände, die direkt vor ihm stehen und mindestens 5 mm hoch und 4 mm breit sind.
Falls Botley einen Gegenstand vor sich nicht „sieht“, überprüfe bitte Folgendes:
• Befindet sich der AN/AUS-Schalter unter Botley auf der CODE-Position?
• Ist der Sensor für die OBJEKTERKENNUNG aktiviert (leuchtet das rote Lämpchen am
Programmiergerät)?
• Ist der Gegenstand zu klein?
• Befindet sich der Gegenstand direkt vor Botley?
• Ist die Umgebungsbeleuchtung zu hell? Botley funktioniert am besten bei normaler
Raumbeleuchtung. Seine Leistung könnte bei sehr hellem Sonnenlicht beeinträchtigt
sein.
• Sobald Botley einen Gegenstand vor sich „sieht“, bewegt er sich nicht weiter vorwärts.
Er hupt so lange, bis du den Gegenstand aus dem Weg geräumt hast.
Der schwarzen Linie folgen
Botley verfügt an seiner Unterseite über einen speziellen Sensor, mithilfe dessen er
einer schwarzen Linie folgen kann. Du kannst auch selbst einen Weg zeichnen, dem
Botley folgen soll. Verwende dazu ein weißes Blatt Papier und einen dicken Filzmarker in
Schwarz. Von Hand gemalte Linien müssen 4–10 mm dick und durchgängig schwarz sein
(es darf kein weißer Untergrund durchschimmern). Hinweis: Andere dunkle Muster oder
Farbveränderungen am Untergrund können seinen Sensor beeinflussen. Daher sollten sich
in der Nähe der schwarzen Linie keine anderen Farb- oder Oberflächenwechsel befinden.
Zeichne so etwas:
Setze Botley
hierhin
Sobald Botley das Ende der Linie erreicht hat, macht er kehrt und geht zurück.
14
2936 Botley Coding Robot GUD NBR4.indd 14 9/22/17 4:47 PM

Probiere einmal Folgendes:
1. Schiebe den AN/AUS-Schalter am „Bauch“ von
Botley auf „LINIE“.
2. Stelle Botley auf die schwarze Linie. Der Sensor
unter Botley muss direkt über der schwarzen
Linie sein.
3. Wenn Botley beginnen soll, der Linie zu folgen,
drückst du die mittlere Taste auf seinem „Kopf“.
Falls er sich ständig hin- und herdreht, schiebe ihn
näher an die Linie heran – er sagt „Aha“, sobald er
eine Linie erkannt hat.
4. Um Botley zu stoppen, drücke nochmals die mittlere Taste – oder hebe ihn einfach
vom Boden auf!
Roboteraufsatz
Botley ist mit einem ROBOTERAUFSATZ ausgestattet, mit dem er verschiedene Aufgaben
ausführen kann. Stecke den Aufsatz auf Botleys Gesicht und setze die beiden Roboterarme
auf.
Botley kann jetzt Objekte bewegen. Baue verschiedene Labyrinthe auf und versuche, Botley
so zu programmieren, dass er einen Gegenstand von einem Ausgangs- zu einem Zielpunkt
schiebt.
Hinweis: Mit Roboteraufsatz funktioniert die Objekterkennung (OD) nur bedingt. Falls du die
OD-Funktion nutzen möchtest, entferne bitte zuerst den Aufsatz.
Programmierkarten
Mithilfe der Programmierkarten kannst du jeden Schritt deines Codes übersichtlich
festhalten. Jede Karte enthält eine Richtung oder einen „Schritt“, mit der/dem Botley
programmiert wird. Die Karten sind farblich auf die Tasten am IR-Programmiergerät
abgestimmt.
Um die einzelnen Schritte deines Programms festzuhalten, empfehlen wir dir, die
Programmierkarten in einer waagerechten Reihe auszulegen. Beispiel: Wenn eine
programmierte Bewegungsabfolge aus den Schritten VORWÄRTS, VORWÄRTS,
RECHTSKURVE, VORWÄRTS besteht, legst du diese Karten in der richtigen Reihenfolge aus,
um die Bewegungsabfolge nachzubilden und nachzuverfolgen.
Tricks und versteckte Funktionen
Gib diese Abfolgen am IR-Programmiergerät ein, damit Botley geheime Tricks vollführt!
Drücke vor jeder neuen Eingabe LÖSCHEN.
1. Vorwärts, vorwärts, rechts, rechts, vorwärts. Danach auf Übertragen drücken.
Botley möchte „Hi!“ sagen.
2. Vorwärts, vorwärts, vorwärts, vorwärts, vorwärts, vorwärts (also 6 x vorwärts).
Danach auf Übertragen drücken. Botley hat so richtig Spaß!
3. Rechts, rechts, rechts, rechts, links, links, links, links und Übertragen. Ojeh! Botley
ist ein bisschen schwindelig.
Weitere Tipps, Tricks und versteckte Funktionen findest du hier:
http://learningresources.com/botley.
Fehlerdiagnose
IR-Programmiergerät/Übertragungscodes
Falls du nach Drücken der ÜBERTRAGEN-Taste ein negatives Signal hörst, versuche bitte
Folgendes:
• Überprüfe die Beleuchtung. Sehr helles Licht kann die Funktion des IR-
Programmiergeräts einschränken.
• Zeige mit dem IR-Programmiergerät direkt auf Botley.
• Bringe das IR-Programmiergerät näher an Botley heran.
• Botley kann mit bis zu 80 Einzelschritten programmiert werden. Achte darauf, dass dein
Programmiercode 80 Schritte nicht überschreitet.
• Botley fährt nach 5 Minuten Inaktivität herunter. Um ihn wieder aufzuwecken, drücke
die mittlere Taste oben auf Botley. (Vor dem Herunterfahren versucht er aber selbst
viermal, deine Aufmerksamkeit zu erlangen.)
• Setzen Sie frische Batterien in der richtigen Ausrichtung in Botley sowie in das IR-
Programmiergerät.
• Stelle sicher, dass die Sensorlinsen am Programmiergerät bzw. oben auf Botley nicht
abgedeckt sind.
Botleys Bewegungen
• Falls Botley sich nicht richtig bewegt, überprüfe bitte Folgendes:
• Sieh nach, ob Botleys Räder sich frei bewegen können und nicht blockiert sind.
• Botley kann sich auf verschiedenen Untergründen bewegen, funktioniert aber am
besten auf einer glatten, geraden Fläche wie einem Holzboden oder auf ebenen
Kacheln.
• Verwende Botley nicht auf Sand oder Wasser.
• Setzen Sie frische Batterien in der richtigen Ausrichtung in Botley sowie in das IR-
Programmiergerät.
Objekterkennung
• Falls Botley keine Objekte erkennt oder bei dieser Funktion „rastlos umherirrt“, probiere
bitte Folgendes:
• Entferne den Roboteraufsatz, bevor du die Objekterkennung verwendest.
• Falls Botley einen Gegenstand nicht „sieht“, überprüfe dessen Größe und Form. Ein
Gegenstand sollte mindestens 5 mm hoch und 4 mm breit sein.
• Botley bewegt sich bei eingeschaltetem OD-Modus nicht vorwärts, wenn er einen
Gegenstand „sieht“. Stattdessen bleibt er stehen und hupt, bis du den Gegenstand
aus dem Weg geräumt hast. Versuche, Botley so umzuprogrammieren, dass er den
Gegenstand umfährt.
Wichtige Hinweise zu Batterien
Bei niedrigem Batteriestand piepst Botley wiederholt. Bitte neue Batterien einsetzen, damit
Botley wieder funktioniert.
Batterien einlegen bzw. austauschen
ACHTUNG! Um ein Auslaufen der Batterien zu verhindern, halten Sie sich bitte genau an
nachfolgende Anweisungen.
Eine Nichtbeachtung dieser Anweisungen kann dazu führen, dass Batteriesäure ausläuft.
Dadurch kann Sachschaden entstehen und es besteht schwere Verbrennungs- und
Verletzungsgefahr!
Für dieses Gerät benötigt: 5 x 1,5V AAA-Batterien und ein Kreuzschlitzschraubendreher
• Batterien sollten ausschließlich von Erwachsenen eingelegt bzw. ausgewechselt
werden.
• Botley benötigt drei (3) AAA-Batterien. Das IR-Programmiergerät benötigt 2 AAA-
Batterien.
• Am Botley sowie dem IR-Programmiergerät befindet sich das Batteriefach auf der
Rückseite des Geräts.
• Um die Batterien einzulegen, drehen Sie zuerst die Schraube mit einem
Kreuzschlitzschraubendreher heraus und entfernen dann den Deckel des Batteriefachs.
Legen Sie die Batterien wie im Batteriefach angezeigt ein.
• Geben Sie den Deckel wieder auf das Batteriefach und drehen Sie die Schraube fest.
Tipps zur Batteriepflege und Wartung
• Verwenden Sie drei (3) AAA-Batterien für Botley und zwei (2) AAA-Batterien für das
IR-Programmiergerät.
• Die Batterien müssen unter Aufsicht eines Erwachsenen eingesetzt werden. Beachten
Sie immer die Anweisungen des Herstellers zu Spielgerät und Batterien.
• Nicht Alkaline-, herkömmliche (Zink-Kohle) und wiederaufladbare (Nickel-Cadmium)
Batterien zusammen verwenden.
• Nicht neue und alte Batterien zusammen verwenden.
• Beim Einsetzen der Batterien auf die richtige Ausrichtung der Pole achten. Der Positivpol
(+) und der Negativpol (-) müssen jeweils in der richtigen Richtung eingesetzt werden
(siehe Angaben im Batteriefach).
• Nicht versuchen, nichtaufladbare Batterien aufzuladen.
• Wiederaufladbare Batterien nur unter Aufsicht Erwachsener aufladen.
15
2936 Botley Coding Robot GUD NBR4.indd 15 9/22/17 4:47 PM

• Wiederaufladbare Batterien vor dem Aufladen aus dem Spielgerät entnehmen.
• Nur Batterien desselben oder eines geeigneten Typs verwenden.
• Anschlüsse nicht kurzschließen.
• Entfernen Sie schwache oder leere Batterien immer aus dem Produkt.
• Entfernen Sie die Batterien, falls das Produkt für längere Zeit weggeräumt wird.
• Bei Zimmertemperatur lagern.
• Zum Reinigen das Gerät außen mit einem trockenen Tuch abwischen.
• Bewahren Sie diese Anleitung bitte gut auf.
Learn more about our products
at LearningResources.com
© Learning Resources, Inc., Vernon Hills, IL, US
Learning Resources Ltd., Bergen Way,
King’s Lynn, Norfolk, PE30 2JG, UK
Please retain the package for future reference.
Made in China. LRM2936-GUD
Hecho en China. Conserva el envase para
futuras consultas.
Fabriqué en Chine. Veuillez conserver
l’emballage.
Hergestellt in China. Bitte Verpackung gut
aufbewahren.
This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
16
2936 Botley Coding Robot GUD NBR4.indd 16 9/22/17 4:47 PM
