LECCOR CIRCOLO 510 User manual

Netzteil
power supply
Nr. .:/no . . . . . . . . . . . . . . . . . . .
®
Projekt / :project
Datum / :dateBestellnr. / :item no.
Alle Modelle sind international gesetzlich geschützt.
All models are protected by international law.
CIRCOLO Typ 510
Daimlerstraße 73 · DE-74545 Michelfeld · Tel. [phone] · Fax [phone] · E-Mail: [e-mail]
LECCOR Leuchten GmbH

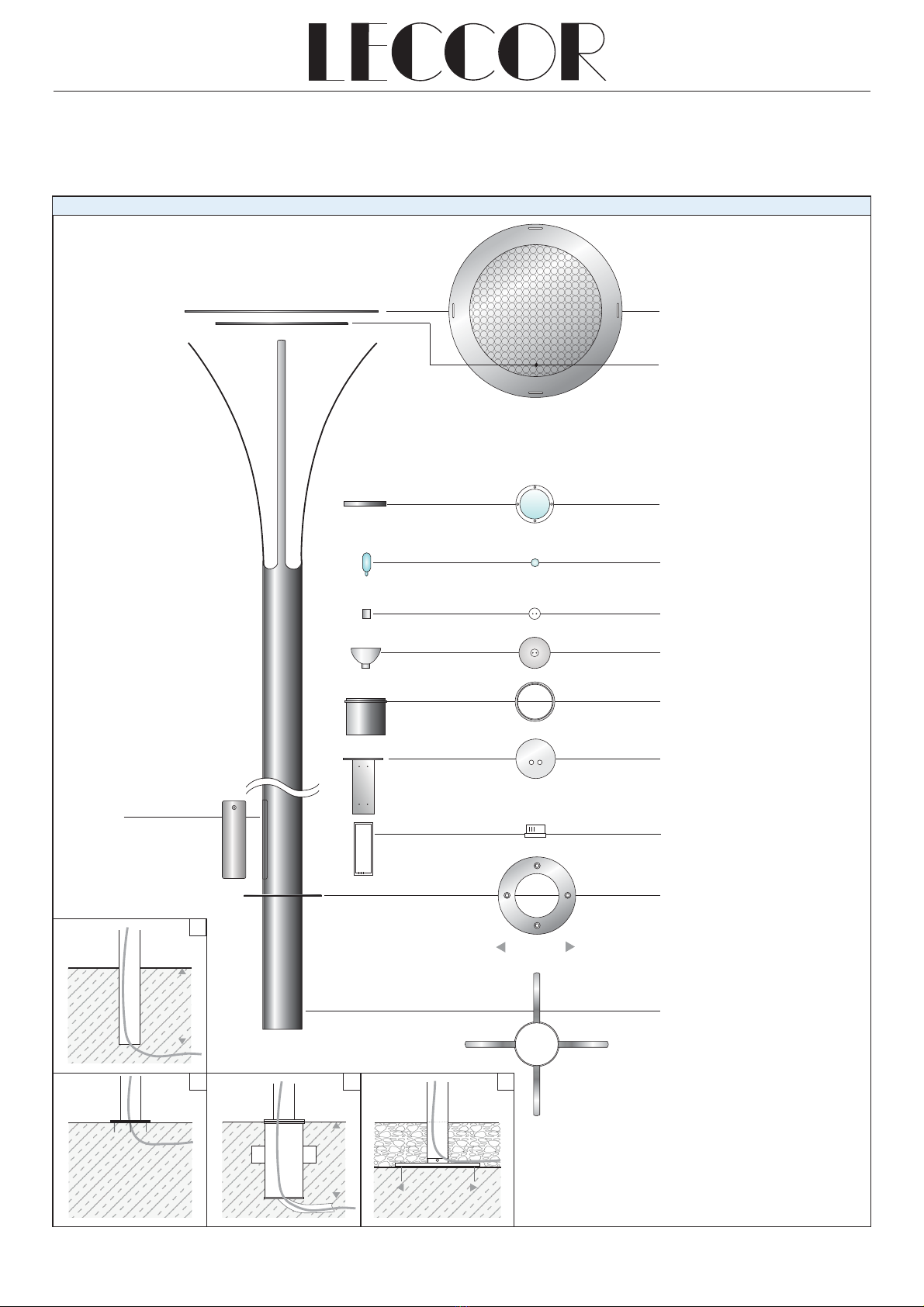

STANDROHRLEUCHTE · COLUMN LIGHT
Montageanleitung / Ersatzteile
assembly instruction / spareparts
. . . . mm
Bodenhülse
ground sleeve
direkt verschraubt
directly screwed
. . . . mm
direkt / direct
Flansch mit Borosilikat-Scheibe
flange with borosilicate prot. glass
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Sockel / socle
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Ø220
Reflektoraufnahme
reflector support
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Flansch (optional)
flange (optional)
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Leuchtmittel HCI / LED
illuminant HCI / LED
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Reflektor AL / reflector AL
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Aufnahmehülse für Leuchtmittel
sleeve for illuminant
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Edelstahl Designrohr
stainless steel design tube
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Tür / door
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Reflektorscheibe
reflector disc
Nr. .:/no . . . . . . . . . . . . . . . . . . .
Bodenplatte
base plate
XX
Wabenreflektor (optional)
wave reflector (optional)
Nr. .:/no . . . . . . . . . . . . . . . . . . .

Montageanleitung
Installation instruction
®
Alle Modelle sind international gesetzlich geschützt.
All models are protected by international law.
Daimlerstraße 73 · DE-74545 Michelfeld · Tel. [phone] · Fax [phone] · E-Mail: [e-mail]
LECCOR Leuchten GmbH
Beschreibung
Edelstahl Standrohrleuchte mit Reflektor für indirekte Beleuchtung
1. Technische Daten
Prüfzeichen: siehe Homepage
Edelstahlrohr aus V2A oder V4A mit Ø140mm.
Oberfläche glasperlengestrahlt oder pulverbeschichtet.
Schutzscheibe aus Boroslikatglas, Schutzart IP65, Schutzklasse 1
Lichtarmaturen mit:
HCI-T, LED technische Daten auf Anfrage.
2. Gebrauchshinweise
Die Leuchte wird in komplett zusammengebautem Zustand mit dafür
vorgesehenem Zubehör geliefert. Sie ist zuerst auf etwaige Transport-
schäden zu untersuchen und zu prüfen (siehe AGB).
Um Fehler zu vermeiden bitten wir Sie, die einzelnen Punkte der
Montageanleitung zu beachten.
ACHTUNG: Vor Montagearbeiten oder Leuchtmittelwechsel ist
die Leuchte spannungslos zu schalten!
3. Montage / Elektrischer Netzanschluß
·Montagetür mit 3-Kantschlüssel demontieren
· Kabelkasten (optional) öffnen
·Erdkabel verbinden
4. Leuchtmittelwechsel
·2x Schrauben M5 lösen, Flansch mit Schutzglas herausnehmen
·altes Leuchtmittel entnehmen
·neues Leuchtmittel mit Schutzhandschuh einsetzen
·Zusammenbau erfolgt in umgekehrter Reihenfolge.
5. Reparatur und Ersatzteile
·Bei Instandsetzung / Instandhaltung nur Originalteile verwenden.
Bitte geben Sie bei Bestellungen unsere Bestellnummer an, um
Fehler zu vermeiden.
·Werden nachträglich Änderungen am LECCOR Produkt
vorgenommen, so erlischt die Gewährleistung / Garantie.
·Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäßen Einsatz entstehen.
6. Montage und Wartung
·Bitte beachten Sie, dass elektrische Beleuchtungskörper grundsätzlich nur
durch Elektrofachkräfte repariert, gewartet und geprüft werden dürfen, da
durch unsachgemäße Reparaturenerhebliche Gefährdungen entstehen können.
·Beim Montieren, Verkabeln und der Wartung der Leuchten sind die
einschlägigen Vorschriften (ENEC) zu beachten!
7. Reinigung und Pflege nur in spannungsfreien und kaltem Zustand
Schutzglas:
Es ist zu beachten, daß oben genannte Materialien nur mit einem
weichen oder / und feuchten Lappen gereinigt werden dürfen. Bei
harten Gegenständen können sonst Kratzer oder Riefen entstehen.
Edelstahl:
Kann durch handelsübliche Reiniger oder feuchten Lappen gereinigt werden.
Aus Sicherheitsgründen immer im spannungsfreien Zustand reinigen!
Sollten die Anleitung oder Hinweise aufgrund von Sonderausführungen
unzutreffend sein, bitten wir um Rücksprache für die Bereitstellung der
adäquaten Informationen bezüglich Montage und Wartung.
Gerne beraten wir Sie unter folgender Nummer: 0791-470 77
Technische Änderungen behalten wir uns vor.
Alle LECCOR Produkte und Dokumentationen sind urheberrechtlich
nach internationalem Recht geschützt.
Anlage: Montageanleitung / Ersatzteile CIRCOLO
Description
Stainless steel pole luminaire with indirect illumination.
1. Technical data
Marks of conformity: see homepage
We reserve technical modifications.
Stainless steel tube L304 (V2A), L316 (V4A), glass beaded or powder
coated.Protection glass made of borosilicate glass, protection class
IP65, electrical safety class 1.
Available with illuminants:
HCI-T, LED technical data on request.
2 Handling and installation instructions.
The is delivered completely withluminaire assembled belonging
equipment. First of all for possible damageit should be examined
caused by transport To avoid please follow the installation. defects
instructions.
CAUTION: before maint nance works or changing ofe illuminant,
the has to be disconnected from electricity!luminaire
3. Mounting /electrical connection
·Open maintenance door
· Open junction box (if installed)
· Connect underground cable
4 ing illuminant. Chang
·remove 2x 5 flange with protection glassscrews M and take off
·remove used illuminant
·install new illuminant by using protective glove
·The remounting of the theluminaire works in reverse order.
5. Repair and spare parts
·.We advise you to use only original parts for maintenance
By placing order, p item to avoidlease indicate our number
confusions.
·In case of subsequent modifications warranty / guaranty expires
automatically.
·The producer does not liability for damagassume any es caused by
inappropriate use.
6 Installation. and maintenance
·Please note, that electrical luminaires are only to be repaired,
, impropermaintained and examinated by qualified electricians
handling can cause enormous human and material damage.
·By installation, wiring and maintenance of luminaire, established
according to .regulations ( ENEC) are to be observed
7. Cleaning
Polycarbonate, PVC, acrylic glass:
Please that the protection to be cleandedconsider tube is only by a
soft damp cloth, the use of other materials may cause scratches.
Stainless steel:
Stainless steel can be cleaned with damp cloth or customary
cleaning products.
For security reasons, luminaire has to be in voltage-free state while cleaning!
Should the indications and instructions not apply due to a special
product-version, please contact us for providing you the adequate
information regarding installation and maintenance.
We will be pleased to advise you under following phone number:
[phone]
We reserve technical modifications.
All LECCOR products and documentations are copyright-protected
by international law.
Annex: Assembly instructions / spare parts CIRCOLO
ISO 9001
CIRCOLO Leuchte für Außen- und Innenbereich
in- and outdoor illuminant
