LED2WORK MECHALED User manual

/ 2014 / 35 / EU
Betriebsanleitung
User Instructions
BA 03/2019
MECHALED
ARBEITSPLATZBELEUCHTUNG
LED Flex-Arm-Leuchte
WORKPLACE LIGHTING
LED ex-arm luminaire

2 | BA MECHALED . BA 03/2019
| Inhalt
1Bestimmungsgemäße Verwendung Seite 3
2Zum sicheren Betrieb Seite 3
3Sicherheitshinweise Seite 4
4Montage, Befestigung und Optikwechsel Seite 4
5Anschluss Seite 5
6Wartung und Pflege Seite 5
7Gewährleistung Seite 6
8Entsorgung Seite 6
9Kundendienst Seite 6
10 Technische Daten Seite 7
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-
mieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.

| 3
MECHALED
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Befestigt wird
die Leuchte, je nach Variante, über den Dauermagnet oder den Anschraubsockel.
Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine
M12 Steckverbindung an der Leuchte angeschlossen.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Maschinen können durch verschiedene Einflüsse Spannungs-
spitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit
Gleichrichter, da diese durch Induktivitäten Spannungsspitzen ab-
geben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit aus-
gehändigt werden.
Die Leuchte darf keinesfalls mit Tüchern, Folien o. ähnlichem abge-
deckt werden. Objektabstand von der Leuchte mindestens 10 cm.

4 | BA MECHALED . BA 03/2019
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elekt-
rofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichti-
gen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4 | Montage, Befestigung und Optikwechsel
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert, mit der 10° Optik für Punktlicht, ausgelie-
fert. Eine 25° Optik für Streulicht liegt bei. Befestigt wird die Leuchte, je nach Variante,
über den Fußmagnet oder den Anschraubsockel.
Optikwechsel: Entfernen Sie die Kunststoff-Überwurfmutter am Leuchtenkopf. Lösen
Sie vorsichtig das Glas. Nun können Sie die Linsen-Optik inklusive dem Haltering ent-
fernen. Achten Sie beim Installieren der Wechseloptik darauf, dass kein Druck auf die
LED ausgeübt wird und die Optik korrekt sitzt. Berühren Sie die LEDs nicht mit den
Fingern! Anschließend wird das Glas mit der Überwurfmutter wieder montiert. Achten
Sie auf den korrekten Sitz des O-Ring unter der Glasscheibe.
Für die Leuchte selbst steht optional folgendes Zubehör zur Verfügung:
Best.-Nr.
Glasscheibe klar (1 Stück im Lieferumfang) 220400-01
Glasscheibe mattiert 220400-02
Dimmung mit Taster in Leuchte - Sonderaufbau 999999-10
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-
steht auf Grund des Eigengewichts Verletzungsgefahr!

| 5
MECHALED

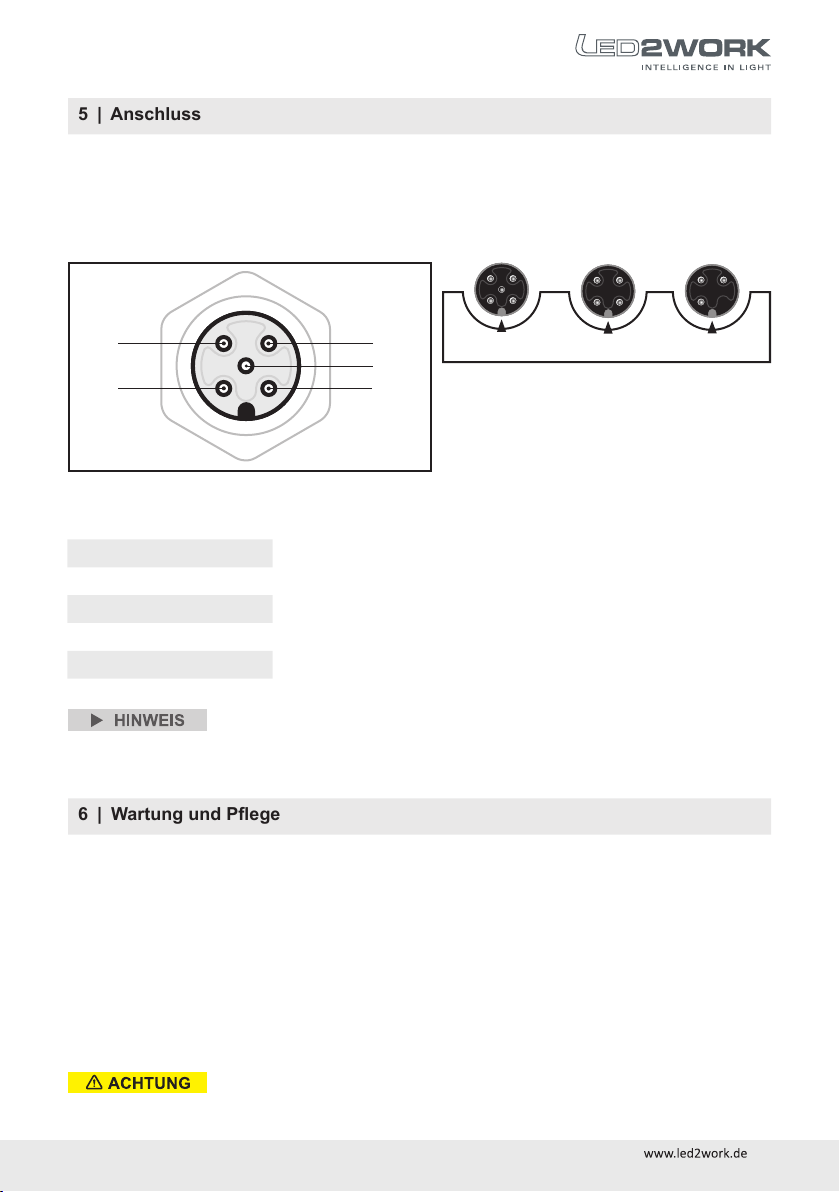

5 | Anschluss
Die LED-Leuchte wird mit einem vormontierten 3m Sensorkabel, PUR, und einem M12
Stecker, A kodiert, am Ende, ausgeliefert. Geeignetes Anschlussmaterial, Leitungen
und Zubehör nden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
Schemazeichnung M12-Stecker
43
12
5
Mögliche Varianten M12 Stecker
PIN-Belegung
PIN 1 = 24V DC
PIN 2 =nicht belegt
PIN 3 = GND
PIN 4 =24V DC
PIN 5 =nicht belegt
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuchte
vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-
mittel entstehen, wird keine Gewährleistung übernommen.
An PIN 1 oder an PIN 4 können 24V DC zu Versorgung angelegt
werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.

6 | BA MECHALED . BA 03/2019
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Be-
weislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vor-
schriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Per Telefon: [phone]
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: [e-mail]
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwen-
dung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.

| 7
MECHALED
Artikel-Nr. LED-Leuchte Befestigung Länge Flex-Arm Stromstärke max. Leistungsaufn. max.
120112-01 MECHALED, Flex-Arm Magnetfuß 250 mm 0,35 A 8,5 W
120112-02 MECHALED, Flex-Arm Magnetfuß 500 mm 0,35 A 8,5 W
120112-03 MECHALED, Flex-Arm Magnetfuß 600 mm 0,35 A 8,5 W
120212-01 MECHALED, Flex-Arm Anschraubsockel 250 mm 0,35 A 8,5 W
120212-02 MECHALED, Flex-Arm Anschraubsockel 500 mm 0,35 A 8,5 W
120212-03 MECHALED, Flex-Arm Anschraubsockel 600 mm 0,35 A 8,5 W
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
10 | Technische Daten
Anschlusswerte 24 V DC ±10 %
Schutzklasse III
Abstrahlwinkel 10° spot light / 25° scattered light
Lebensdauer LED > 60.000 h
Betriebstemperatur -10... +40 °C
Schutzart IP64
Techn. Sicherheitsprüfung DIN EN 62471

8 | BA MECHALED . BA 03/2019
| Contents
1Proper use Page 9
2For safe operation Page 9
3Safety information Page 9
4Assembly, Mounting and Optics exchange Page 10
5Connection Page 10
6Maintenance and Care Page 11
7Warranty Page 11
8Disposal Page 12
9Customer service Page 12
10 Technical data Page 12
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.

| 9
MECHALED
1 | Proper use
The luminaire is used for illumination. The luminaire is intended for mounting in a lumi-
naire holder or mounting bracket.
For connection values see "Technical data". The supply cable is connected to the lumi-
naire via an M12 plug connection.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must cor-
respond to the supply parameters of the machine or of the transformer.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
Machines can emit voltage spikes due to various factors. These
voltage spikes in the power supply via machines should be avoid-
ed: Only use regulated 24V DC switched-mode power supplies,
not transformers with rectifiers, as these can give rise to voltage
spikes due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply
which is already connected to the mains), since this can lead to the destruction of
the LED luminaire.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
Installation of electrical equipment may only be carried out by quali-
fied electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
3 | Safety information

10 | BA MECHALED . BA 03/2019
5 | Connection
The LED-luminaire is delivered with a preassembled 3m sensor cable, PUR, and M12
connector, A coded, at the end. Suitable connection material, cables and accessories
can be found in the accessory range of LED2WORK.
4 | Assembly, Mounting and Optics exchange
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled - with 10° optics for spotlight. the 25° optics
lens for scattered light is attached. According to varint, the luminaire is attached via
magnet or srew-on base.
Optics exchange: Remove the plastic cap nut form top of the luminaire. Carefully
remove the glass cover. Now you can exchange the lenses including the holding ring.
Do not touch the LEDs! Take care when installing the changeable optics for a correct-
ly positioning - do not apply any pressure. Close the glass cover with the cap nut. Take
care for a correctly positioning of o-ring gasket under the glass cover.
Optional there is follow accessories for this luminaire:
Item no.
Protection glass, clear (1 pcs. including delivery) 220400-01
Protection glass, opal white 220400-02
Dimmable with build-in push-button - made to order 999999-10
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
3 | Safety information
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
Only use the device if it is completely free of faults, and with safety
and awareness in mind.
If warnings or symbols are attached to the luminaire, they must not
be removed.

| 11
MECHALED
Schematic drawing of M12 plug
43
12
5
Possible variants of the M12 connector
PIN allocation
PIN 1 = 24V DC
PIN 2 =not used
PIN 3 = GND
PIN 4 =24V DC
PIN 5 =not used
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and cannot be replaced.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuit-
able cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligen-
ce or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
24V DC for supply can be connected
to PIN1 or PIN 4. It is not necessary
to assign both PINs at once!
PIN assignment of the M12 connector is as follows:

LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]
www.led2work.de
Leuchte gefertigt am / Date of production _________________________
© LED2WORK GmbH BA 03/2019 . 8960-2010-00-000 . BA MECHALED
10 | Technical data
Connection values 24 V DC ±10 %
Class of protection III
Beam angle 10° spot light / 25° scattered light
LED lifetime > 60.000 h
Operating temperature -10... +40 °C
System of protection IP64
Technical safety inspection DIN EN 62471
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
Item no. LED luminaire Mounting Length Flex-Arm Max. current Max. power cons.
120112-01 MECHALED, Flex-Arm magnetic base 250 mm 0.35 A 8.5 W
120112-02 MECHALED, Flex-Arm magnetic base 500 mm 0.35 A 8.5 W
120112-03 MECHALED, Flex-Arm magnetic base 600 mm 0.35 A 8.5 W
120212-01 MECHALED, Flex-Arm screw-on base 250 mm 0.35 A 8.5 W
120212-02 MECHALED, Flex-Arm screw-on base 500 mm 0.35 A 8.5 W
120212-03 MECHALED, Flex-Arm screw-on base 600 mm 0.35 A 8.5 W
8 | Disposal
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: [phone]
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: [e-mail]
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, nation-
al regulations. (WEEE-Nr. 32828318)
