LED2WORK INROLED 50 Power Ecolab AC User manual

/ 2014/35/EU
Betriebsanleitung
User Instructions
BA 11/2020
INROLED_50 AC
INDUSTRIEBELEUCHTUNG
LED Rohrleuchte 230V AC
INDUSTRIAL LIGHTING
LED tube luminaire 230V AC

2 | BA INROLED_50 ECOLAB 230V AC . BA 11/2020
| Inhalt
1Bestimmungsgemäße Verwendung Seite 3
2Zum sicheren Betrieb Seite 3
3Sicherheitshinweise Seite 4
4Montage/Befestigung Seite 4
5Anschluss Seite 5
6 Wartung und Pflege Seite 5
7Gewährleistung Seite 6
8Entsorgung Seite 6
9Kundendienst Seite 6
10 Technische Daten Seite 7
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-
mieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.

| 3
INROLED_50 AC
www.led2work.com
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchten-
halter oder Montagewinkel vorgesehen.
Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine
M12 Steckverbindung an der Leuchte angeschlossen.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Maschinen oder Anlagen können durch verschiedene Einflüsse
Spannungsspitzen abgeben. Diese Spannungsspitzen bei der
Stromversorgung über Maschinen, Anlagen oder Geräte sind
zu vermeiden.
Im Betrieb der Leuchte in einem 220 - 240V AC Netz können bei Anlaufen größerer
Abnehmer (Induktivitätsverursacher), die ebenfalls aus diesem Netz versorgt werden,
sehr starke Störspitzen auftreten. Die Abweichung darf max. ± 10% betragen.
Betreiben Sie die Leuchte nur im befestigten Zustand. Die Leuchte darf nur lastfrei
angeschlossen werden, da Hot Plugging zur Zerstörung der LEDs führen kann.
Einsatzmöglichkeit: Nahrungs- und Getränkeindustrie (Food &
Beverage)
Zertifikate: HACCP und Ecolab
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung, wenn möglich, beim Gerät ver-
fügbar. Sie muss aufbewahrt und bei Weitergabe des Produktes an
Dritte mit ausgehändigt werden.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt
werden. Objektabstand von der Leuchte mindestens 10 cm.

4 | BA INROLED_50 ECOLAB 230V AC . BA 11/2020
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elekt-
rofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät Last
freischalten. Dabei alle Leitungsschutzschalter berücksichtigen,
die gefährliche Spannungen an Gerät oder Last liefern. Auch bei
nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz
getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
die mitgelieferten Leuchtenhalter aus metalldetektierbaren PP (Kabelbinder + Sockel)
oder optionale Befestigungsteile:
Best.-Nr.
INROLED_50 Federklemme, Stahl verzinkt, 1 Paar 210200-17
INROLED_50 Leuchtenhalter, F&B geeignet, 1 Paar 210200-09
Ersatzteil: Leuchtenhalter 1 Paar Kabelbinder+Sockel,
metalldetektierbares PP (im Lieferumfang)
210200-13
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-
steht auf Grund des Eigengewichts Verletzungsgefahr!

| 5
INROLED_50 AC
www.led2work.com
5 | Anschluss
An der TUBELED_70 AC befindet sich ein Eingang über einen M12 Sensorstecker S-
kodiert. Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an ein 230V
AC Netz angeschlossen. Geeignetes Anschlussmaterial und Leitungen nden Sie im
Zubehörangebot von LED2WORK.
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der
Leuchte vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur
Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-
mittel entstehen, wird keine Gewährleistung übernommen.
Die Leuchte darf nur im lastfreien Zustand angeschlossen werden,
da es sonst zur Zerstörung der Leuchte kommen kann. Das heißt,
wird die Leuchte direkt an eine Maschine oder ein 230V Netz
angeschlossen, müssen diese zur Installation ausgeschaltet und
lastfrei sein.

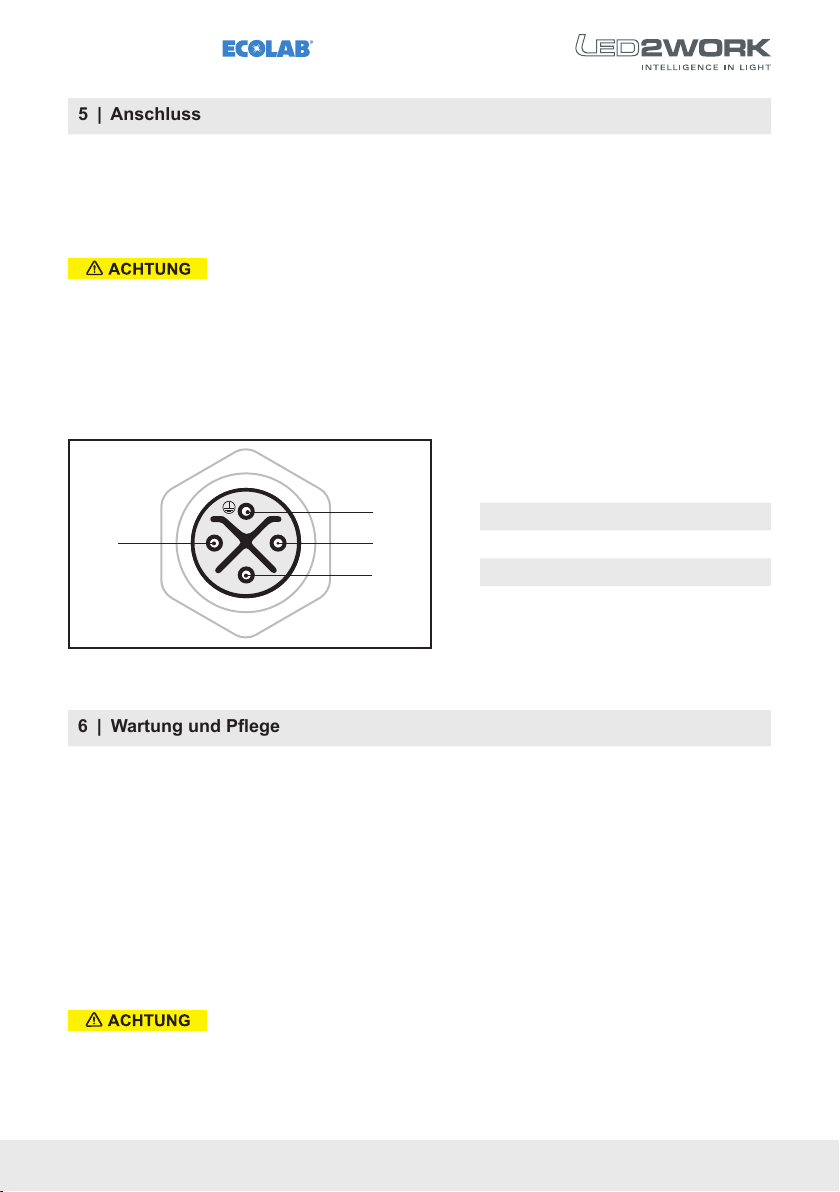

Die PIN-Belegung des M12 Steckers ist wie folgt:
Schemazeichnung M12-Stecker, S-kodiert
4
1
2
3
PIN-Belegung
PIN 1 = nicht belegt
PIN 2 = Außenleiter/Phase (L)
PIN 3 = Neutralleiter (N)
PIN 4 = Schutzleiter (PE)

6 | BA INROLED_50 ECOLAB 230V AC . BA 11/2020
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Be-
weislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vor-
schriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Per Telefon: [phone]
Mo bis Do 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr
Fr 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr
Per e-mail: [e-mail]
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwen-
dung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.

| 7
INROLED_50 AC
www.led2work.com
10 | Technische Daten
Anschlusswerte 220 – 240 V~, 50 – 60 Hz
Schutzklasse I (Schutzerdung)
Abstrahlwinkel 100°
Lebensdauer LED > 50.000 h
Betriebstemperatur -30... +40°C
Schutzart IP67/IP69K
Techn. Sicherheitsprüfung DIN EN 62471
INROLED_50 AC, 5200K-5700K
Artikel-Nr. LED-Leuchte Länge Durchmesser Leistungsaufn. max.
110010-03 INROLED_50 Power AC 305 mm 50 mm ~8,5 W
110110-03 INROLED_50 Power AC 565 mm 50 mm ~17 W
110210-03 INROLED_50 Power AC 1065 mm 50 mm ~34 W
Irrtümer und Änderungen vorbehalten./Errors and technical changes excepted.
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]

8 | BA INROLED_50 ECOLAB 230V AC . BA 11/2020
| Contents
1Proper use Page 9
2For safe operation Page 9
3 Safety information Page 9
4Assembly/mounting Page 10
5Connection Page 10
6Maintenance and Care Page 11
7Warranty Page 11
8Disposal Page 11
9Customer service Page 11
10 Technical data Page 12
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.

| 9
INROLED_50 AC
www.led2work.com
1 | Proper use
The luminaire is used for illumination. The luminaire is intended for mounting in a lumi-
naire holder or mounting bracket.
For connection values see "Technical data". The supply cable is connected to the lumi-
naire via an M12 plug connection.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must cor-
respond to the supply parameters of the machine or of the transformer.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
Machines or systems can emit voltage spikes due to various
factors. These voltage spikes in the power supply via machines,
systems or units should be avoided.
During the operation of the luminaire in a 220 -240V power supply net, it could be
the cause, that machines (induction perpetrators) inside the same power supply net
cause interference spikes at start. This deviations may only 10% max.
Operate the luminaire only in a mounted status. Do only connect the luminaire in a
load free condition. Hot plugging can destroy the LEDs.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.

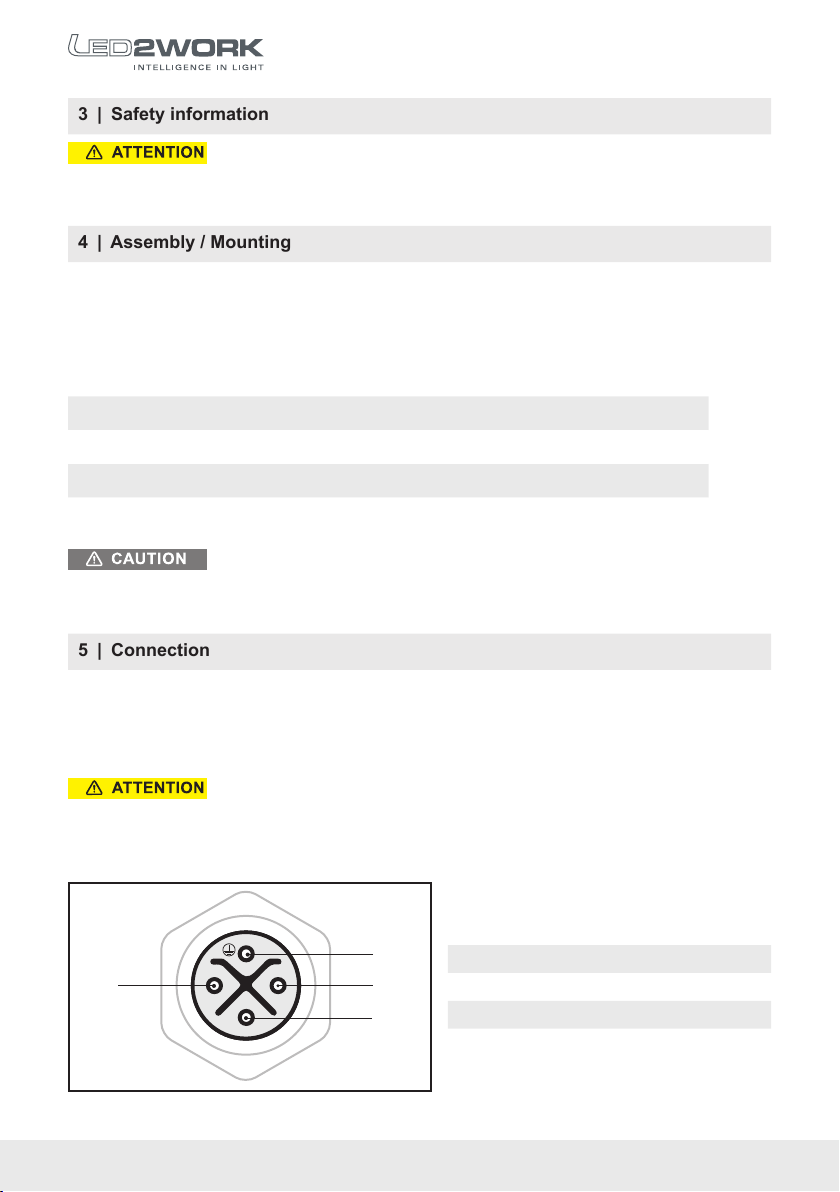

3 | Safety information
Installation of electrical equipment may only be carried out by quali-
fied electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
Field of application: for systems and other lighting in the Food and
beverage industry
HACCP certificated and Ecolab certificated

10 | BA INROLED_50 ECOLAB 230V AC . BA 11/2020
5 | Connection
On the luminaire is an input for about a M12 connector S-coded. About this jack and
with suitable connection material the luminaire is connected with a 230V AC electric
power supply system. Suitable connection material and cables can be found in the
accessory range of LED2WORK.
4 | Assembly / Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled.The luminaire is attached via the delivered
holder made of detectable PP (holder and zip ties) or via optional mounting hardware:
Item no.
INROLED_50 spring clip, steel galvanized, pair 210200-17
INROLED_50 luminaire bracket, FDA conform, pair 210200-09
Spare part: INROLED_50 zip ties, F+B, detectable PP, blue, pair 210200-13
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
3 | Safety information
Only use the device if it is completely free of faults, and with safety
and awareness in mind. If warnings or symbols are attached to the
luminaire, they must not be removed.
For the installation on the power supply system the luminaire must
be electrically load-free. A direct connection of a luminaire via a
running machine can destroy the LEDs!
PIN assignment of the M12 connector is as follows:
Schematic drawing of M12 plug, S-coded
PIN allocation
PIN 1 = not connected
PIN 2 = external conductor/phase (L)
PIN 3 = neutral conductor (N)
PIN 4 = protective earth conductor
(PE)
4
1
2
3

| 11
INROLED_50 AC
www.led2work.com
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and cannot be replaced.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuit-
able cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligen-
ce or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, nation-
al regulations. (WEEE-Nr. 32828318)
8 | Disposal
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: [phone]
Monday to Thursday 8:00 am to 12:00 midday and 1:00 pm to 4:30 pm
Friday 8:00 am to 12:00 midday and 1:00 pm to 3:00 pm
By email: [e-mail]

Leuchte gefertigt am / Date of production _________________________
© LED2WORK GmbH BA 11/2020 . 8960-2610-00-000 . BA INROLED_50 ECOLAB 230V AC
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]
www.led2work.com
Irrtümer und Änderungen vorbehalten./Errors and technical changes excepted.
10 | Technical data
Connection values 220 – 240 V~, 50 – 60 Hz
Class of protection I (protective grounding)
Beam angle 100°
LED lifetime > 50.000 h
Operating temperature -30... +40°C
System of protection IP67/IP69K
Technical safety inspection DIN EN 62471
INROLED_50 AC, 5200K-5700K
Item no. LED luminaire Length Diameter Max. power cons.
110010-03 INROLED_50 Power AC 305 mm 50 mm ~8,5 W
110110-03 INROLED_50 Power AC 565 mm 50 mm ~17 W
110210-03 INROLED_50 Power AC 1065 mm 50 mm ~34 W
