LEGACY HOME C1910147 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
2-Door/1-Drawer Cabinet
Gabinete de 2 puertas / 1 cajón
C1910147
120mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles

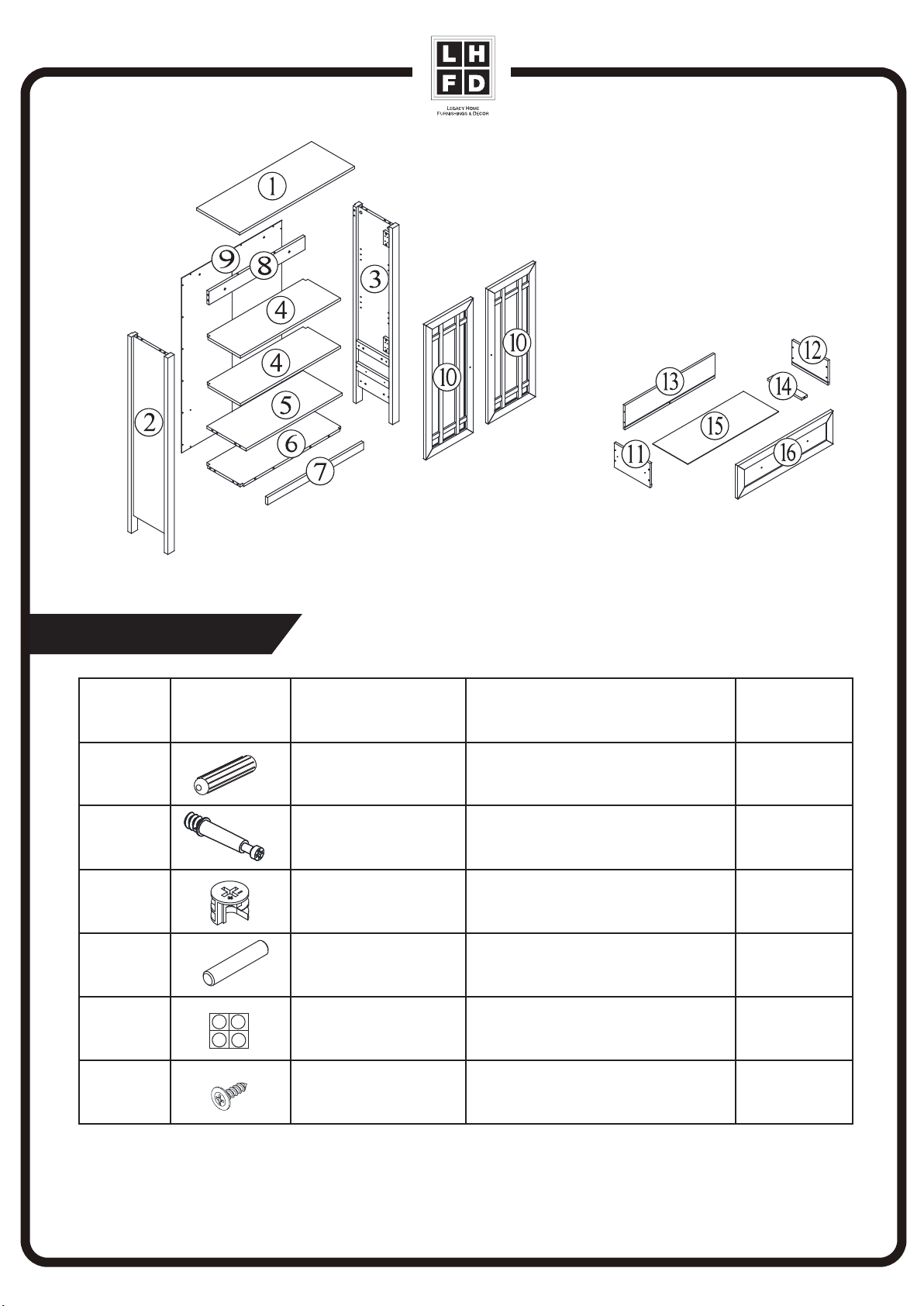

Parts list/Lista de piezas
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
2
1
1
1
1
1
1
1
3
4
5
6
7
8
Top Panel superior
Gable left
Gable right
Adjustable shelf
Fixed shelf
Bottom
Front rail
Back rail
1
9Back panel
Tablero izquierdo
Tablero derecho
Estante movible
Estante fijo
Tablero inferior
Barra inferior
Barrar posterior
Tablero posterior
2
10 Door panel Puerta
1
11 Drawer side left Tablero izquierdo de cajón
1
12 Drawer side right Tablero derecho de cajón
1
13 Drawer back Tablero posterior de cajón
1
14 Drawer support rail Barrar inferior de cajón
1
15 Drawer bottom Tablero inferior de cajón
1
16 Drawer front Tablero frontal de cajón
01

Ha
rdwar
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
16
Wood dowel
B19
Cam bolt (large)
C19
Cam lock (large)
Shelf support
D8
E6
Sticker
F24
Φ3×12 mm Screw
Perno madera
Perno metálico (Grande)
Bloqueo metálico (Grande)
Perno
Pegatina
Φ3×12 mm Tornillo

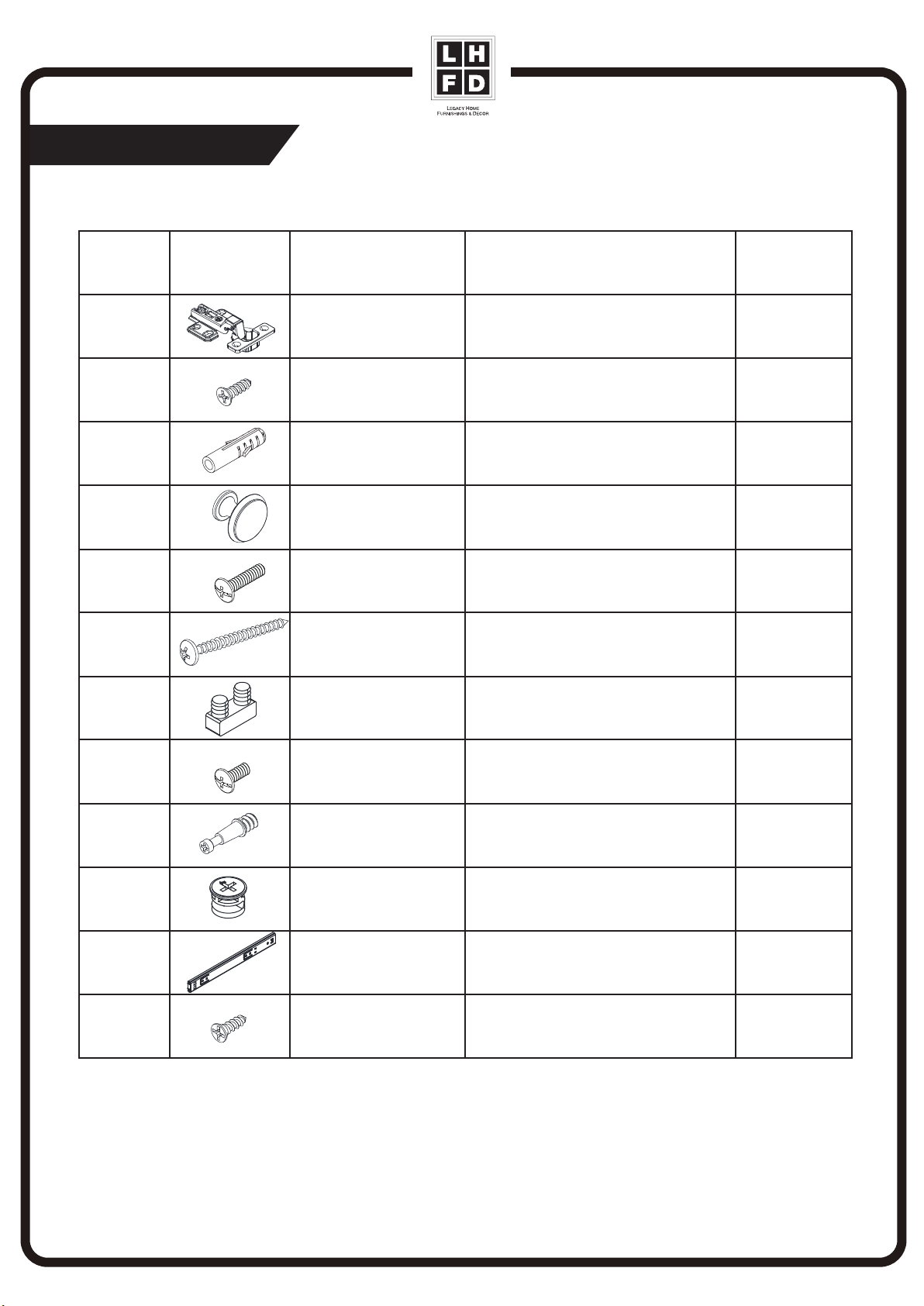

Har
Hardware/Lista de materiales
02

Har
Hardware/Lista de materiales
M1
Door stop
ITEM IMAGE DESCRIPTION
Tope de puerta
DESCRIPCIÓN QUANTITY
H24
Φ4×14 mm Screw
I2
J4
K2
M4×24 mm Bolt
L2
Φ4×50 mm Screw
Φ4×14 mm Tornillo
Tirador
M4×24 mm Tornillo
Φ4×50 mm Tornillo
Wall anchor
Handle
Hinge
Expansión de plástico
N2
M4×12 mm Bolt M4×12 mm Tornillo
O1
Cam bolt (small) Perno metálico (Pequeño)
P1
Cam lock (small) Bloqueo metálico (Pequeño)
Q1
Glide Planeador
R10
Φ3×12 mm Screw Φ3×12 mm Tornillo
G4
Bisagra
03

ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Rema rque/Nota
S
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
2
Drawer connector
T4
Φ4.7×12.5 mm Screw
Φ3.5×12 mm Screw
U4
V5
Φ3.8×35 mm Screw
Conector de plástico
Φ4.7×12.5 mm Tornillo
Φ3.5×12 mm Tornillo
Φ3.8×35 mm Tornillo
Har
Hardware/Lista de materiales
04

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
05

Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)

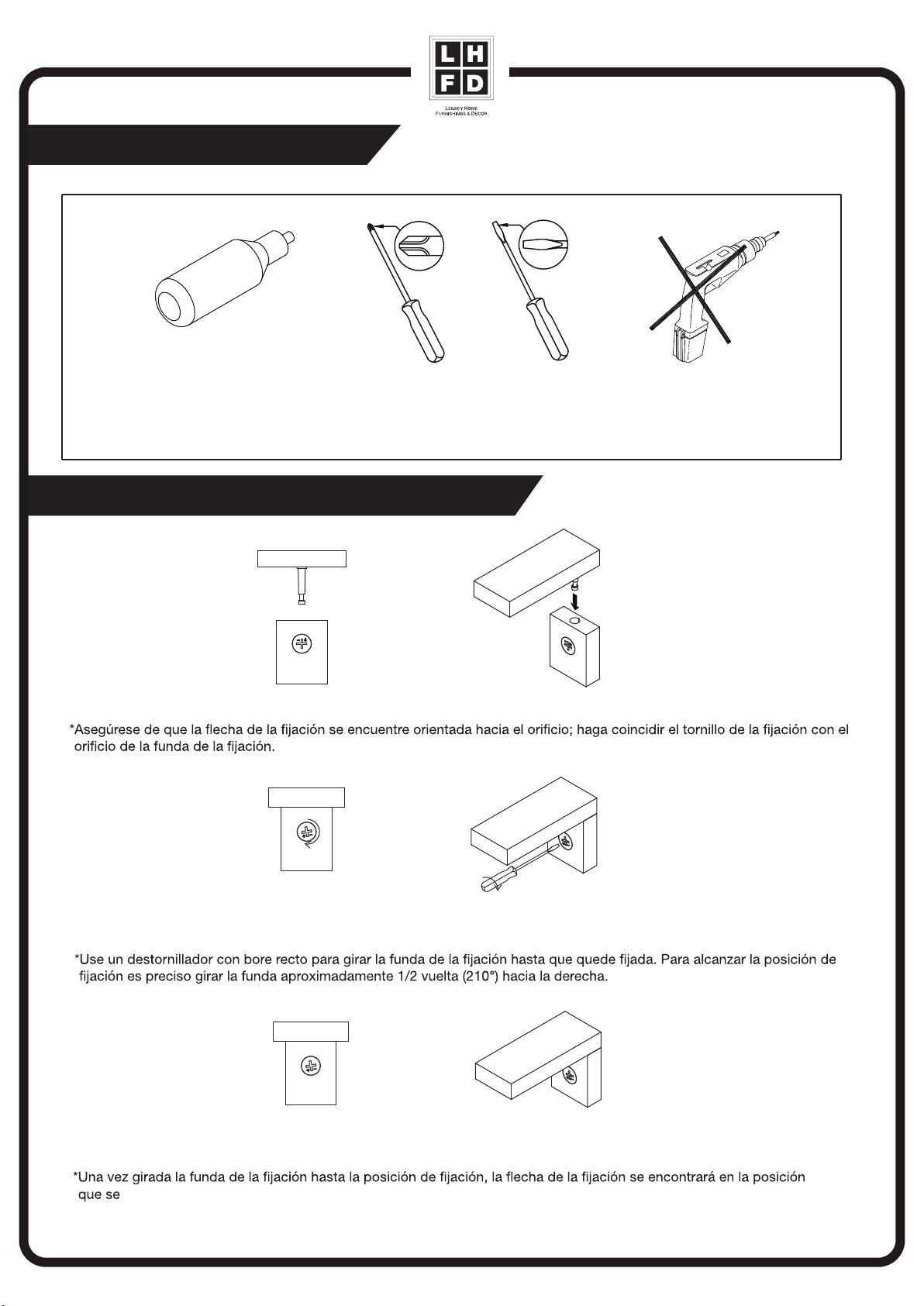

How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
06

Step 1/Paso 1
Step 2/Paso 2
A
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.
A x 6
Insert 6 wood dowels (A) into the holes on the edge of bottom (6).
Inserte 6 Pernos maderas (A) en el Tablero inferior (6).
Insert 3 cam bolts (B) into front rail (7).
Inserte 3 Pernos metálicos (B) en la Barra frontal (7).
B
B x 3
D
07

A x 2
A
Step 3/Paso 3
Step 4/Paso 4
C x 3
Insert 3 cam locks (C) into bottom (6) to connect front rail (7).
Conecte el Tablero inferior (6) al Barra frontal (7) con 3 Bloqueos metálicos (C).
Insert 2 wood dowels (A) into the holes on the edge of back rail (8).
Inserte 2 Pernos maderas (A) en la Barra posterior (8).
08

A x 4
B x 5
Q x 1
R x 3
B
Step 5/Paso 5
Step 6/Paso 6
Insert 4 wood dowels (A) into the holes on the edge of xed shelf (5).
Inserte 4 Pernos maderas (A) en el Estante jo (5).
Insert 5 cam bolts (B) into gable left (2). Insert glide (Q) into gable left (2) with 3 screws (R).
Inserte 5 Pernos metálicos (B) en el Tablero izquierdo (2) Fije un Planeador (Q) con 3 Tornillos (R).
A
B
R
Q
09

B
Step 7/Paso 7
Step 8/Paso 8

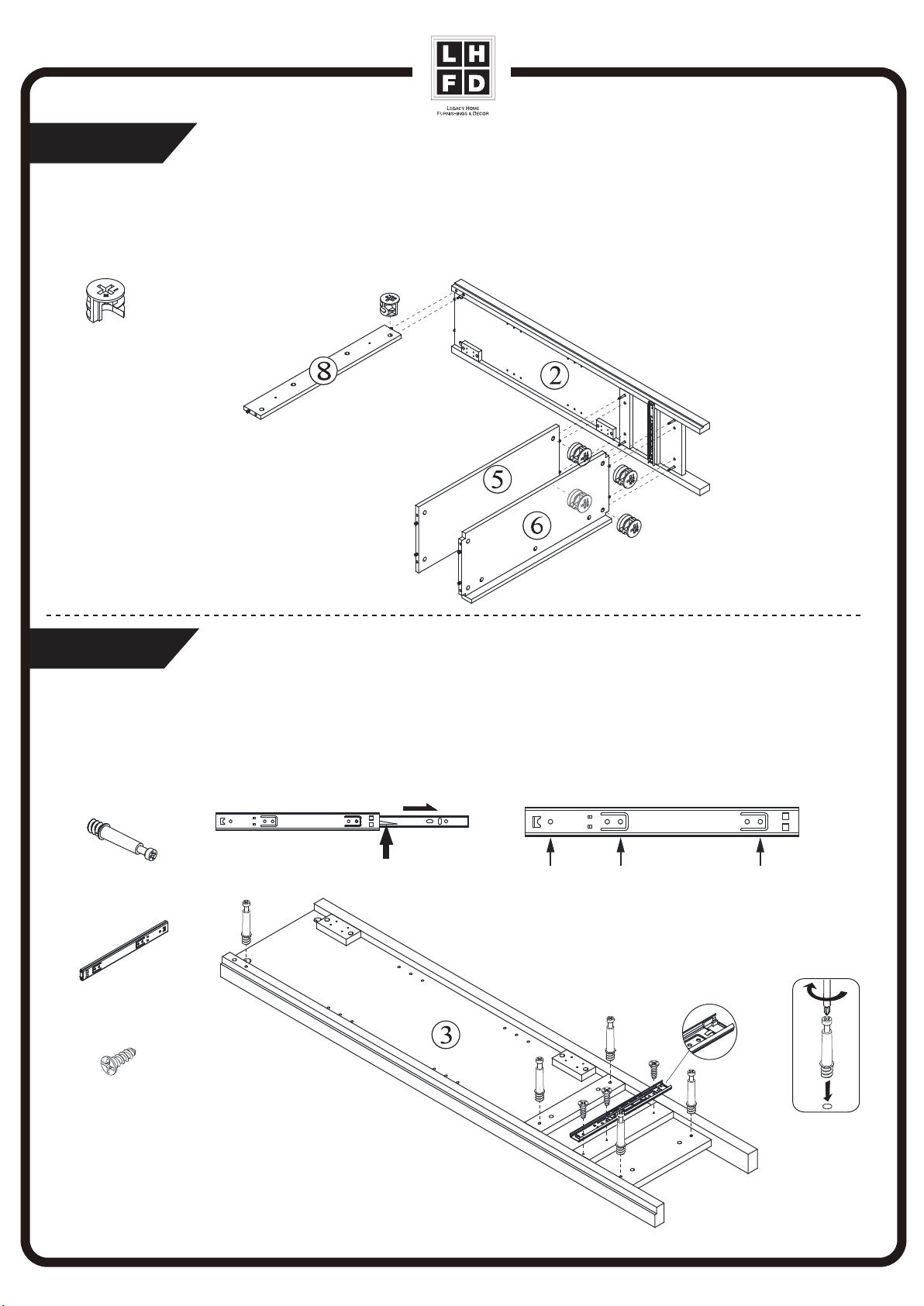

Connect back rail (8) and gable left (2) with 1 cam lock (C). Connect xed shelf (5), bottom (6) and gable left (2)
with 5 cam locks (C).
Conecte el el Estante jo(5), la Barra posterior (8), el Tablero inferior (6) al Tablero izquierdo (2) con 5 Bloqueos
metálicos (C).
Insert 5 cam bolts (B) into gable right (3). Insert glide (Q) into gable right (3) with 3 screws (R).
Inserte 5 Pernos metálicos (B) en el Tablero derecho (3) y je un Planeador (Q) con 3 Tornillos (R).
C x 5
Q
B x 5
Q x 1
R x 3
C
B
R
10

Step 9/Paso 9
Step 10/Paso 10
Attach gable right (3) to the assembly with 5 cam locks (C).
Conecte el Tablero derecho (3) al ensamblaje con 5 Bloqueos metálicos (C).
Insert 6 cam bolts (B) into top (1). Hammer 1 door stop (M) into the holes on the top (1).
Inserte 6 Pernos metálicos (B) en el Plane superior (1), inserte un tope de puerta (M).
C
C x 5
BM
M
B x 6
M x 1
B
11

C
C x 6
F x 24
Step 11/Paso 11
Step 12 /Paso 12

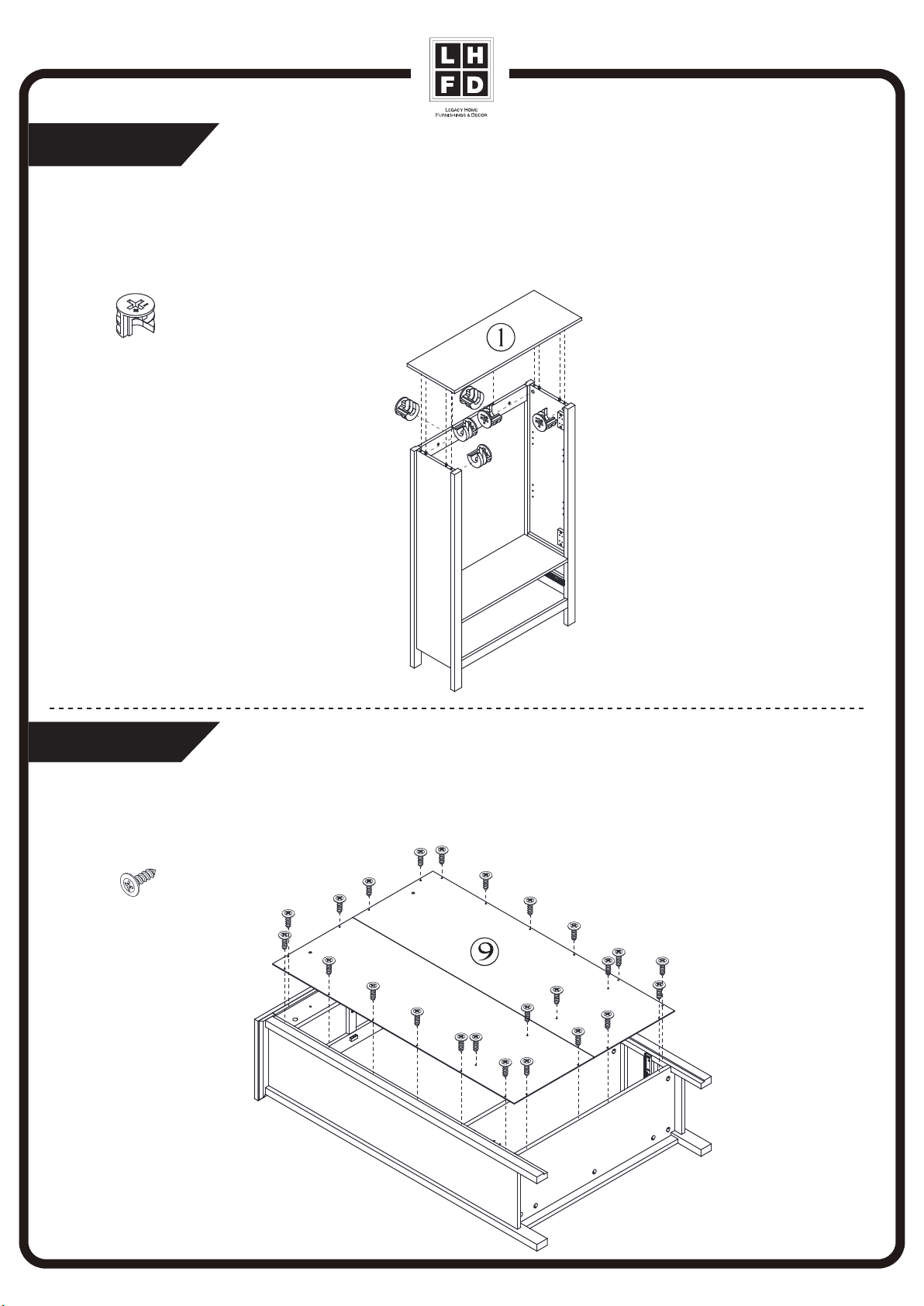

Insert top (1) into the stand assembly with 6 cam locks (C).
Conecte el Panel superior (1) al ensamblaje con 6 Bloqueos metálicos (C).
Insert back panel (9) into the stand assembly with 24 screws (F).
Conecte el Tablero posterior (9) al ensamblaje con 24 Tornillos (F).
F
12

Step 13/Paso 13
Step 14 /Paso 14
Insert 2 hinges (G) into the door panel (10) with 4 screws (H). Align handle (J) with the hole on the door panel (10),
secure with 1 screw (K). Repeat this step for another door.
Fije 2 Bisagras (G) en la puerta (10) con 4 Tornillos (H), Fije el Tirador (J) con 1 Tornillo (K), Repite este paso.
Insert hinges (G) on the door panel (10) into the stand assembly with 16 screws (H).
Fije las Bisagras (G) en el ensamblaje con 16 Tornillos (H).
K
G
G
H
J
K x 2
J x 2
H x 8
G x 4
x 2
H
H x 16
13

Q x 2
R x 4
Step 15/Paso 15
Step 16 /Paso 16
Insert 8 shelf supports (D) into the holes on the gable (2) and gable right (3). Then put 2 adjustable shelves (4)
into the stand assembly.
Inserte 8 Pernos (D) y 2 Estantes (4).
Insert 2 glides (Q) into drawer side left (11) and drawer side right (12) with 2 screws (R) .
Fije los Planeadores (Q) en el Tablero izquierdo de cajón (11) e Tablero derecho de cajón (12) con 4 Tornillos (R).
R
R
QQ
D
D x 8
14

N x 2
J x 2
Step 17/Paso 17
Step 18 /Paso 18
Insert 2 drawer connectors (S) into drawer side left (11) and drawer side right (12) with 4 screws (U). Connect drawer
back (13) and drawer side left (11), drawer side right (12) with 5 screws (V). Combine drawer back (13) wirth drawer
support rail (14) with 1 screws (V).
Inserte 2 Conectores de plástico (S) en el frente del Tablero izquierdo de cajón (11) e Tablero derecho de cajón (12)
con 4 Tornillos (U), Conecte los dos tableros y la Barrar inferior de cajón (14) al Tablero posterior de cajón (13) con
5 Tornillos (V).
Align 2 handles (J) with the holes on the drawer front (16), secure with 2 screws (N). Insert 1 cam bolt (O) into drawer
front (16). Slide drawer bottom (15) into the assembly part.
Orientation.
Orientación.
Inserte 2 Tiradores (J) y un Perno metálico (O) en el Tablero frontal de cajón (16) con 2 Tornillos (N), Inserte el
Tablero inferior de cajón (15) en el ensamblaje.
VU
S
J
O
N
V x 5
S x 2
U x 4
O x 1
15

Step 19/Paso 19
Step 20/Paso 20
Attach drawer front (16) to the inner drawer with 4 screws (T) and 1 cam lock (P).
Fije el Tablero frontal de cajón (16) en el ensamblaje con 4 Tornillos (T) y un Bloqueo metálico (P).
Put the drawer into the cabinet.
Inserte el cajón.
P x 1
T
P
T x 4
16

Step 21/Paso 21
L x 2
I
L
I x 2
Insert 2 wall anchors (I) into the holes on the wall. Insert 2 screws (L) into back rail (8) to secure the product to
the wall.
Perfore 2 agujeros en la pared,Golpee 2 Expansiones de plástico (I) en los agujeros de la pared, bloquee la Barra
posterior (8) al pared con 2 Tornillos (L).
Serious or fatal crushing injuries can
occur from furniture tip-over.
To help prevent tip-over:
-Place heaviest items in the lowest rack.
-Never allow children to climb or hang
on railings,storage bins on the rack.
-Bins not designed for stepping on.
May result in injury.
Puedenocurrirlesionesserias o
incluso fatales comoconsecuencia
de la volcadura de muebles.
Para prevenir las volcaduras:
-Coloque los objetosmáspesados en
elestante inferior.
-Nuncapermitaqueniños se subanose
cuelguen en lasbarandillas,contenedores
en la rejilla.
-Los contenedores no
estándiseñadosparaserpisados.
Estopodríaocasionarlesiones.
*Use of tip-over restraints may only
reducebut not eliminate the risk of tip-over.
*El uso de sistema de prevención
devuelcossólopuedereducir, más no
eliminar, dichoriesgo.
WARNING
ADVERTENCIA
17

E
E x 6
Step 22/Paso 22
Cover visible cam lock holes on gable left (2) and gable right (3) and screw holes on back rail (8) with 6 stickers (E).
Utilice 6 Pegatinas (E) para cubrar los agujeros de Table izquierdo (2), el Tablero derecho (3) y la Barra posterior (8).
18

Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
22.7 kg
50 lbs.
13.6 kg
30 lbs.
13.6 kg
30 lbs.
5 kg
11 lbs.
13.6 kg
30 lbs.
19
