LEGACY HOME C1930005 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
LEGACY HOME
FURNISHINGS & DECOR
L Shaped Desk with Drawers
Escritorio en forma de L con cajones
C1930005
120mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
1
1
1
1
1
2
1
1
3
4
5
6
7
8
Right Top Panel superior
Bottom
Gable left
Gable right
Left divider
Right divider
Fixed shelf
Back panel
1
9Left top
Tablero inferior
Tablero izquierdo
Tablero derecho
Tablero vertical
Tablero vertical
Estante fijo
Tablero posterior
Panel superior
2
10 Drawer side left Tablero izquierdo de cajón
2
11 Drawer side right Tablero derecho de cajón
2
12 Drawer back Tablero posterior de cajón
2
13 Drawer bottom Tablero inferior de cajón
2
14 Drawer front Tablero frontal de cajón
2
15 Connecting pipe Tubo de conexión
1
16 Left leg Marco izquierdo
1
17 Right leg Marco derecho
1
18 Connecting pipe Tubo de conexión
1
19 Connecting pipe Tubo de conexión
LEGACY HOME
FURNISHINGS & DECOR

02
Ha
r
Ha r
Parts list/Lista de piezas
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
20
21
1
1
3
1
1
22
23
24
Connecting pipe Tubo de conexión
Metal frame
Connecting pipe
Connecting pipe
Connecting pipe
Marco grande
Tubo de conexión
Tubo de conexión
Tubo de conexión
x 2
LEGACY HOME
FURNISHINGS & DECOR

03
Ha
r
dwar
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
20
Ø7.8×30mm Wood dowel
B12
Cam bolt
C16
Cam lock
D
E
F
Φ7.8*30 mm Perno madera
Perno metálico (Grande）
Bloqueo metálico (Grande）
Har
Hardware/Lista de materiales
I4
Φ4.7×12.5 mm Screw Φ4.7×12.5 mm Tornillo
24
Φ3.5×12 mm Screw
2
Left glide
2
Right glide
Φ3.5×12 mm Tornillo
Planeador izquierdo
Planeador derecho
G
H
4
Drawer connector
8
Φ3.5×12 mm Screw
Conector de plástico (pequeño)
Φ3.5×12 mm Tornillo
J
K
L
8
Φ3.8×35 mm Screw
2
Ø7.8×50mm Wood dowel
2
Double-end cam bolt
Φ3.8×35 mm Tornillo
Perno madera (Larga)
Biela de doble cabeza
M
N
2
Handle
4
M4×25 mm Bolt
Tirador
M4×25 mm Tornillo
O
P
8
Φ5×50 mm Screw
1
Hexagon Wrench
Φ5×50 mm Tornillo
Llave Allen
LEGACY HOME
FURNISHINGS & DECOR

Har
04
Hardware/Lista de materiales
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Nota
ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
Q
R
18
Washer
20
M6×30 mm Bolt
Arandela plana
M6×30 mm Tornillo hexagonal
S17
M6×15 mm Bolt M6×15 mm Tornillo hexagonal
LEGACY HOME
FURNISHINGS & DECOR

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
05
LEGACY HOME
FURNISHINGS & DECOR

06

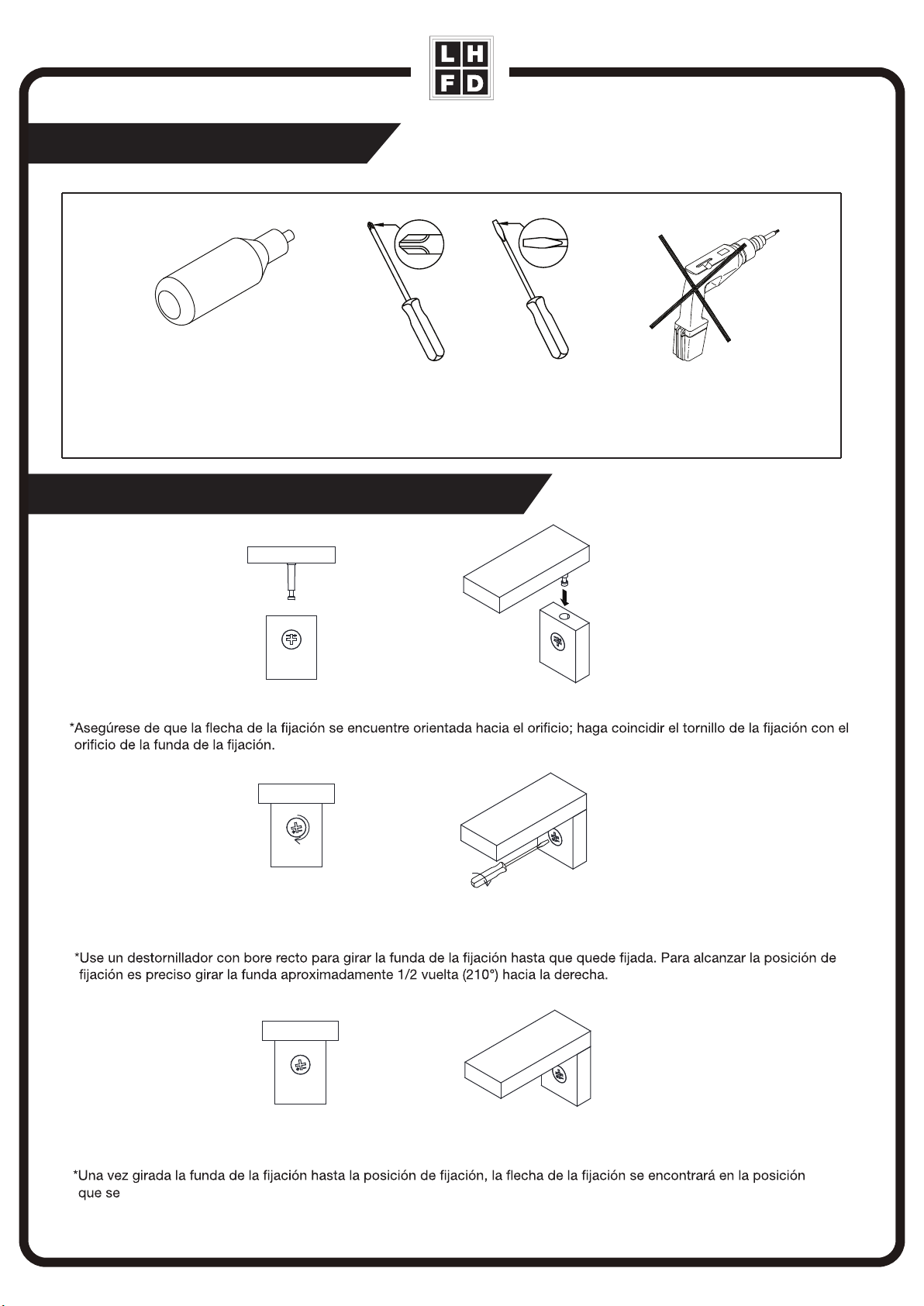

Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr
ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)
How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
LEGACY HOME
FURNISHINGS & DECOR

07

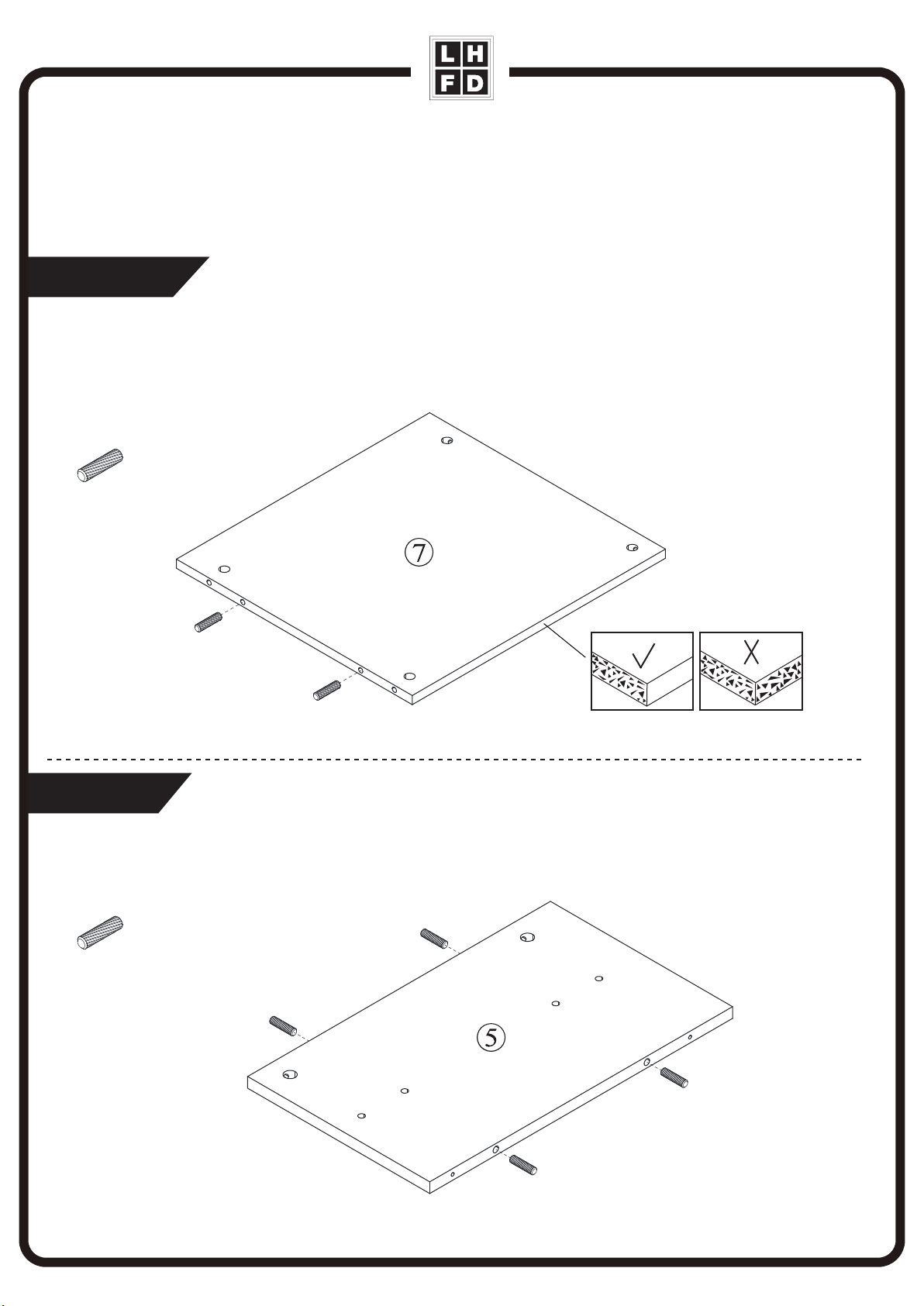

Step 1/Paso 1
Step 2/Paso 2
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.
Insert 2 wood dowels (A) into the holes on the edge of xed shelf (7).
Inserte 2 Pernos maderas (A) en el Estante jo (7).
Insert 4 wood dowels (A) into the holes on the edge of left divider (5).
Inserte 4 Pernos maderas (A) en el Tablero vertical (5).
A x 4
A x 2
A
AFinished Edge/Borde terminado
LEGACY HOME
FURNISHINGS & DECOR

08
K x 2
C x 2
L x 2
Step 3/Paso 3
Step 4/Paso 4
Insert 2 wood dowels (K) , 2 double-end cam bolts (L) and 2 cam locks (C) into xed shelf (7). Connect with left
divider (5).
Inserte 2 Pernos maderas (K) y 4 Bielas de doble cabeza (L) en un Estante jo (7). Conecte el Estante jo (7) al
Tablero vertical (5) con 2 Bloqueos metálicos (C).
Insert 2 wood dowels (A) into another xed shelf (7).
Inserte 2 Pernos maderas (A) en el Estante jo (7).
A
K
L
C
A x 2
Finished Edge/Borde terminado
Finished Edge/Borde terminado
LEGACY HOME
FURNISHINGS & DECOR

09

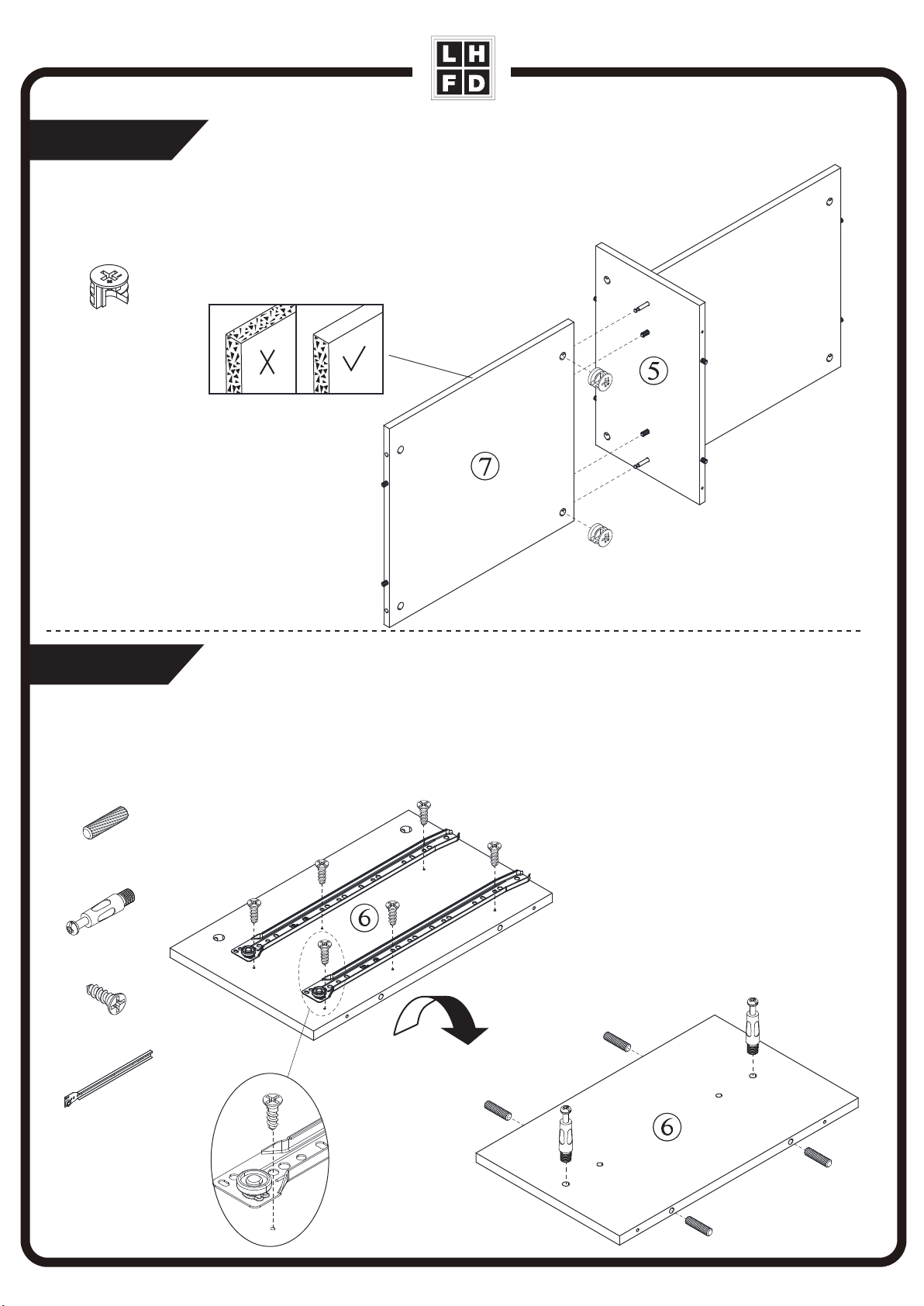

Step 5/Paso 5
Step 6/Paso 6
Connect xed shelf (7) with left divider (5), use 2 cam locks (C).
Conecte otro Estante jo (7) al Tablero vertical (5) con 2 Bloqueos metálicos (C).
Attach 2 left glides (E) to right divider (6) with 6 screws (D). Turn over , insert 2 cam bolts (B) and 4 wood dowels
(A) into right divider (6).
Conecte 2 Planeadores izquierdos (E) al Tablero vertical (6) con 6 Tornillos (D), Inserte 2 Pernos metálicos (B) y
4 Pernos maderas (A) en el Tablero vertical (6).
C
C x 2
Finished Edge/Borde terminado
D
D
E
E
A x 4
B x 2
D x 6
E x 2
081 °
AB
LEGACY HOME
FURNISHINGS & DECOR

10

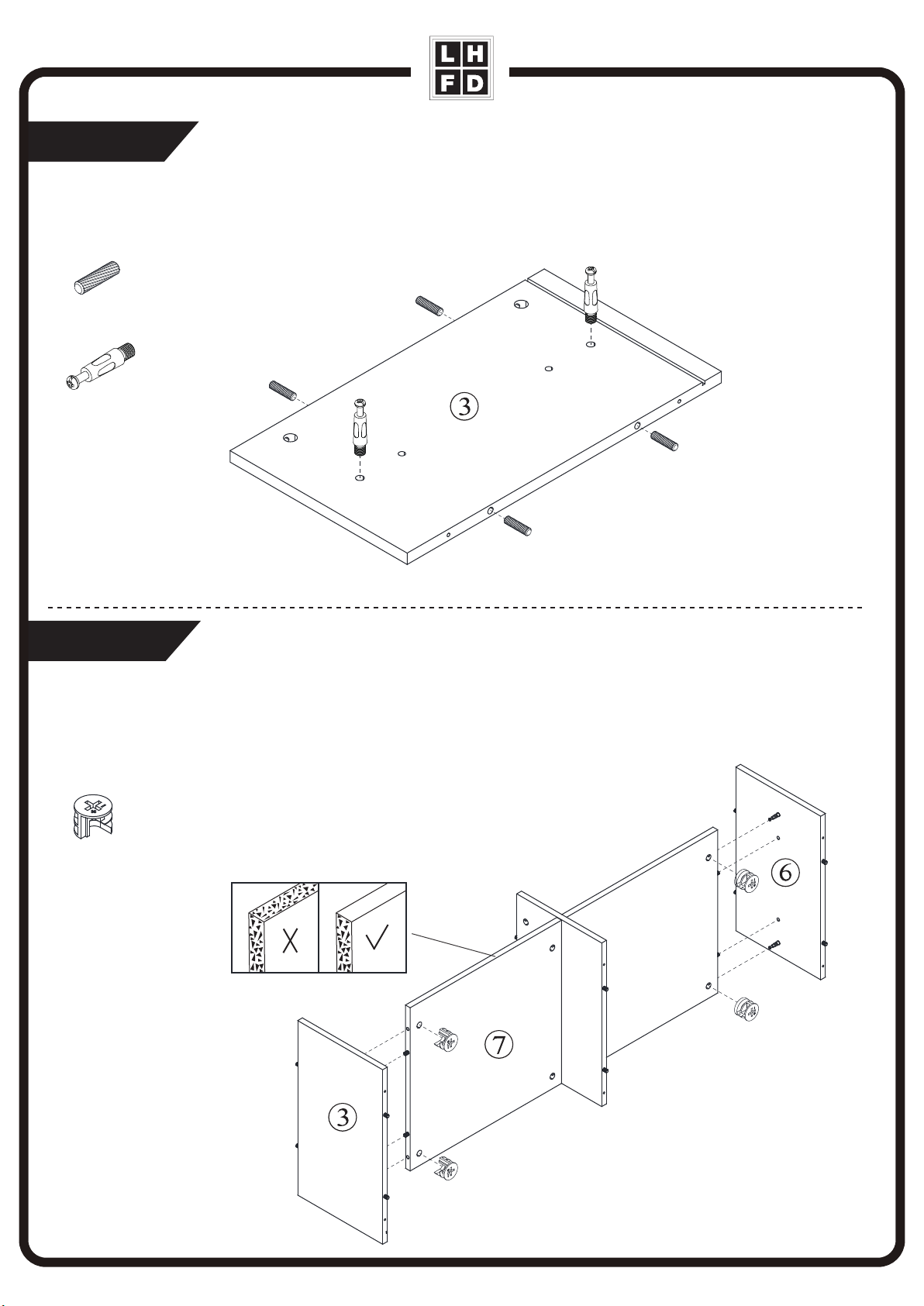

Step 7/Paso 7
Step 8/Paso 8
Insert 2 cam bolts (B) and 4 wood dowels (A) into gable left (3).
Inserte 2 Pernos metálicos (B) y 4 Pernos maderas (A) en el Tablero izquierdo (3).
Connect gable left (3), right divider (6) with xed shelf (7), use 4 cam locks (C).
Conecte el Tablero izquierdo (3), el Tablero vertical (6) al ensamblaje con 4 Bloqueos metálicos (C).
C x 4 Finished Edge/Borde terminado
C
A x 4
B x 2 A
B
LEGACY HOME
FURNISHINGS & DECOR

11
Step 9/Paso 9
Step 10/Paso 10
Attach 2 right glides (F) to gable right (4) with 6 screws (D). Insert 4 wood dowels (A) into gable right (4).
Conecte 2 Planeadores derechos (F) al Tablero derecho (4) con 6 Tornillos (D). Inserte 4 Pernos maderas (A)
en el Tablero derecho (4).
Combine bottom (2), gable right (4) with the assembly part,use 8 screws (O).
Conecte el Tablero inferior (2), el Tablero derecho (4) al ensamblaje, con 8 Tornillos (O).
DD
F x 2
O x 8
A x 4
D x 6
A
O
F
F
LEGACY HOME
FURNISHINGS & DECOR

12

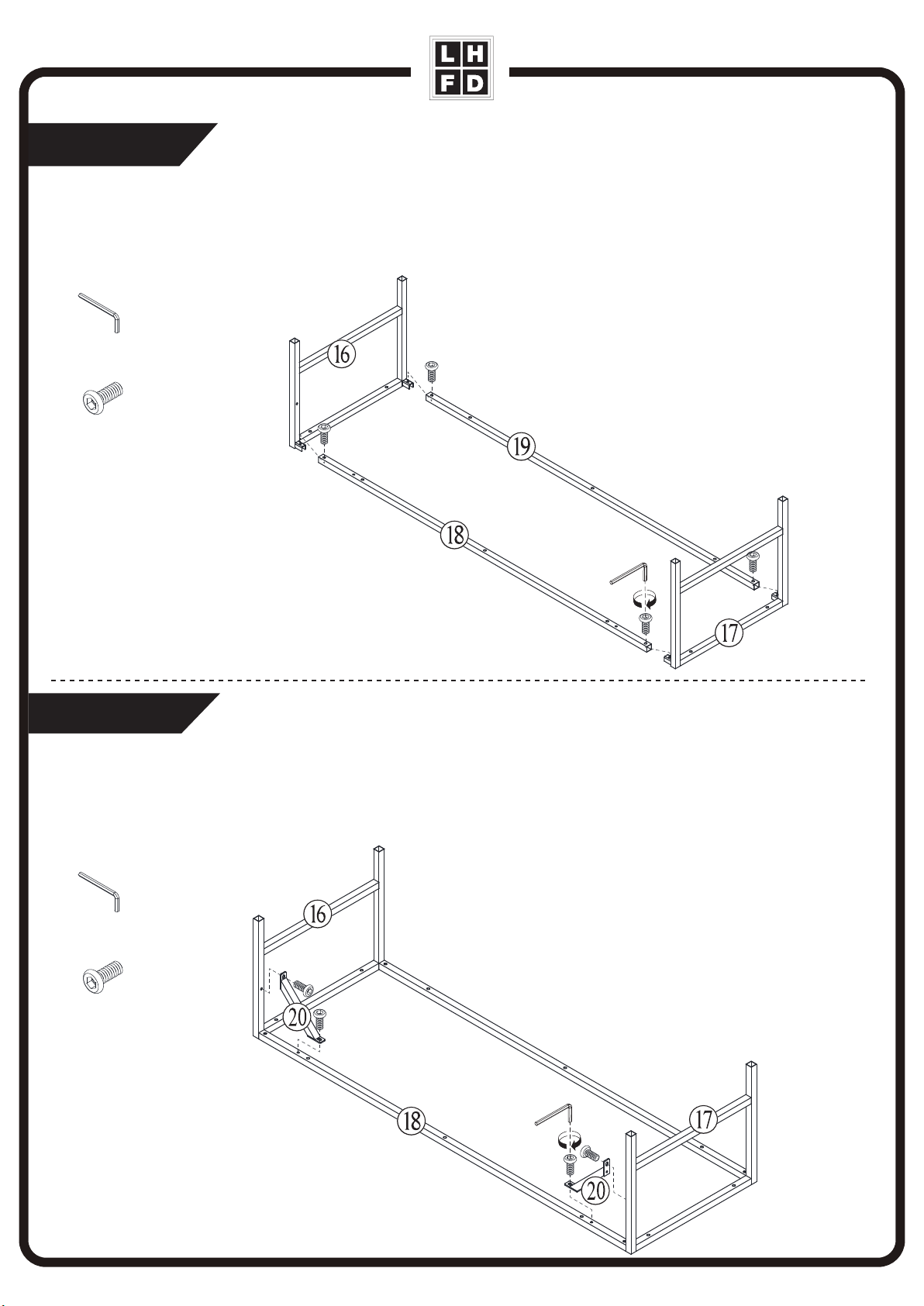

Step 11/Paso 11
Step 12 /Paso 12
Connect connecting pipes (18) (19) with legs (16) (17), use 4 bolts (S). Hand tighten bolts with hexagon wrench (P).
Conecte los Tubos de conexión (18) (19) a los Marcos (16) (17) con 4 Tornillos hexagonales (S), cerrarlos bien con
la Llave Allen (P).
Connect 2 connecting pipes (20) with legs (16) (17) and connecting pipe (18), use 4 bolts (S). Hand tighten bolts
with hexagon wrench (P).
Conecte los Tubos de conexión (20) a los Marcos (16) (17) (18) con 4 Tornillos hexagonales (S), cerrarlos bien
con la Llave Allen (P).
S x 4
P
S x 4
P
S
S
P
P
LEGACY HOME
FURNISHINGS & DECOR

13
Step 13/Paso 13
Step 14 /Paso 14
Combine up with base, use 10 bolts (R) and 10 washers (Q). Hand tighten bolts with hexagon wrench (P).
Fije el ensamblaje de hierro en el ensamblaje de madera con 10 Arandelas planas (Q) y 10 Tornillos hexagonales
(R), cerrarlos bien con la Llave Allen (P).
Slide back panel (8) into the stand assembly.
Fije el Tablero posterior (8) en el ensamblaje.
Q x 10
R x 10
P
P
R
Q
LEGACY HOME
FURNISHINGS & DECOR

14
Step 15/Paso 15
Step 16 /Paso 16
Insert 8 cam bolts (B) into the right top (1).
Inserte 8 Pernos metálicos (B) en el Panel superior (1).
Connect 2 connecting pipes (15) with right top (1), use 2 bolts (R). Hand tighten bolts with hexagon wrench (P).
Conecte los Tubos de conexión (15) al Panel superior (1) con 2 Tornillos hexagonales (R), cerrarlos bien con la
Llave Allen (P).
B
B x 8
P
P
R
R x 2
LEGACY HOME
FURNISHINGS & DECOR

15
Step 17/Paso 17
Step 18 /Paso 18
Fasten right top (1) to stand assembly with 8 cam locks (C).
Conecte el Panel superior (1) al ensamblaje con 8 Bloqueos metálicos (C).
Connect connecting pipes (22) (23) with left top (9), use 6 bolts (R) and 6 washers (Q). Hand tighten bolts with
hexagon wrench (P).
Fije los Tubos de conexión (22) (23) en el Panel superior (1) con 6 Arandelas planas (Q) y 6 Tornillos hexagonales
(R), cerrarlos bien con Llave Allen (P).
Q x 6
R x 6
P
P
R
Q
C x 8
LEGACY HOME
FURNISHINGS & DECOR

16

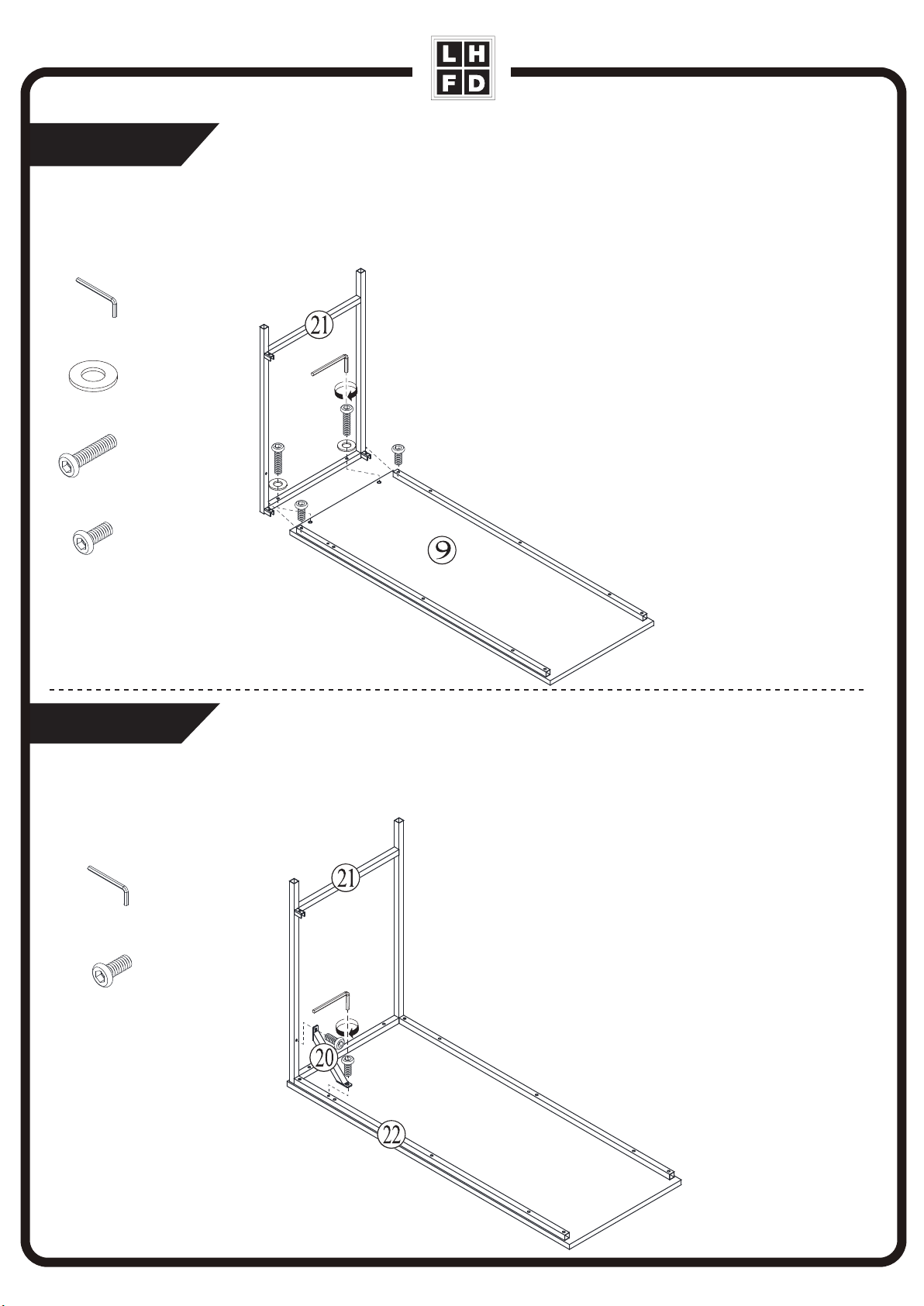

Step 19/Paso 19
Step 20 /Paso 20
Connect metal frame (21) with left top (9), use 2 bolts (R), 2 bolts (S) and 2 washers (Q). Hand tighten bolts with
hexagon wrench (P).
Conecte el ensamblajes al Marco grande (21) con 2 Tornillos hexagonales (R), 2 Tornillos hexagonales (S) y 2
Arandelas planas (Q), cerrarlos bien con el Llave Allen (P).
Connect metal frame (21) with connecting pipes (20) (22), use 2 bolts (S). Hand tighten bolts with hexagon wrench (P).
Conecte el Tubo de conexión (20) al ensamblaje con 2 Tornillos hexagonales (S), cerrarlos bien con la Llave Allen (P).
Q x 2
R x 2
P
R
QS
P
S x 2
S x 2
P
S
P
LEGACY HOME
FURNISHINGS & DECOR

17
Step 21/Paso 21
Step 22 /Paso 22
Connect metal frame (21) with connecting pipes (24), use 1 bolt (S). Hand tighten the bolt with hexagon wrench (P).
Conecte el Tubo de conexión (24) al Marco grande (21) con un Tornillo hexagonales (S), cerrarlo bien con la Llave
Allen (P).
Fasten left top (9) to stand assembly with 4 cam locks (S). Hand tighten bolts with hexagon wrench (P).
Conecte el Panel superior (9) al ensamblaje al con 4 Tornillos hexagonales (S), cerrarlos bien con la Llave Allen (P).
S x 1
P
S x 4
P
S
P
SP
LEGACY HOME
FURNISHINGS & DECOR

D x 12
E x 2
x 2
x 2
F x 2
G x 4
H x 8
J x 8
J
18

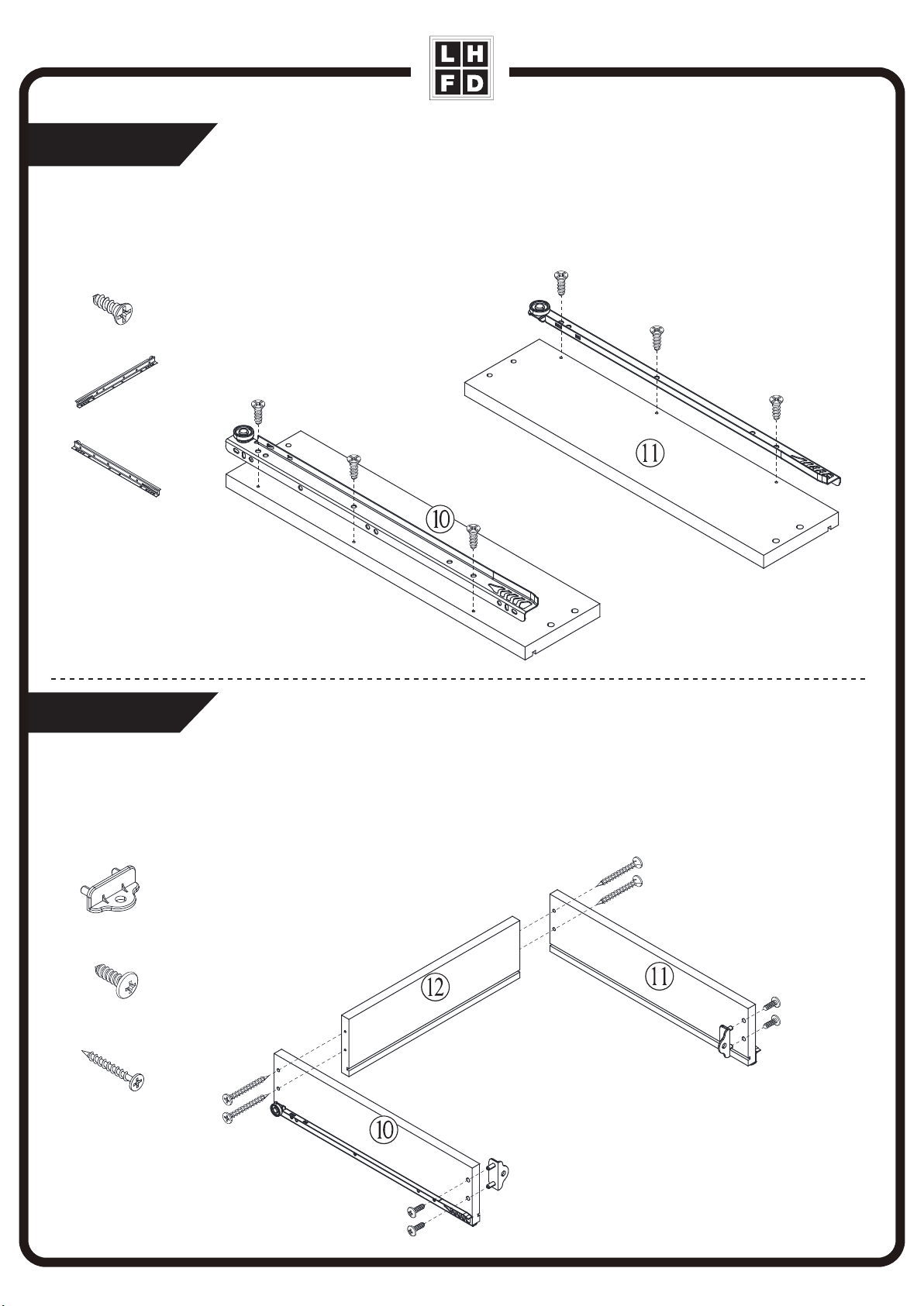

Step 23/Paso 23
Step 24 /Paso 24
Attach glide (E) (F) to drawer sides (10) (11) with 6 screws (D). Repeat twice.
Fije los Planeadores (E )(F) en el Tablero izquierdo de cajón (10) e Tablero derecho de cajón (11) con 6 Tornillos
(D). Repite este paso.
Insert 2 drawer connectors (G) to the drawer sides (10) (11) with 4 screws (H). Connect drawer sides (10) (11) with
drawer back (12), use 4 screws (J). Repeat twice.
Inserte 2 Conectores de plástico (G) en el frente de los tableros latelares de cajón(10) (11) con 4 Tornillos (H).
Conecte los tableros latelares cajón(10) (11) al Tablero posterior de cajón (12) con 4 Tornillos (J). Repite este paso.
D
E
FD
orientation
orientación
G
H
LEGACY HOME
FURNISHINGS & DECOR

x 2
x 2
19

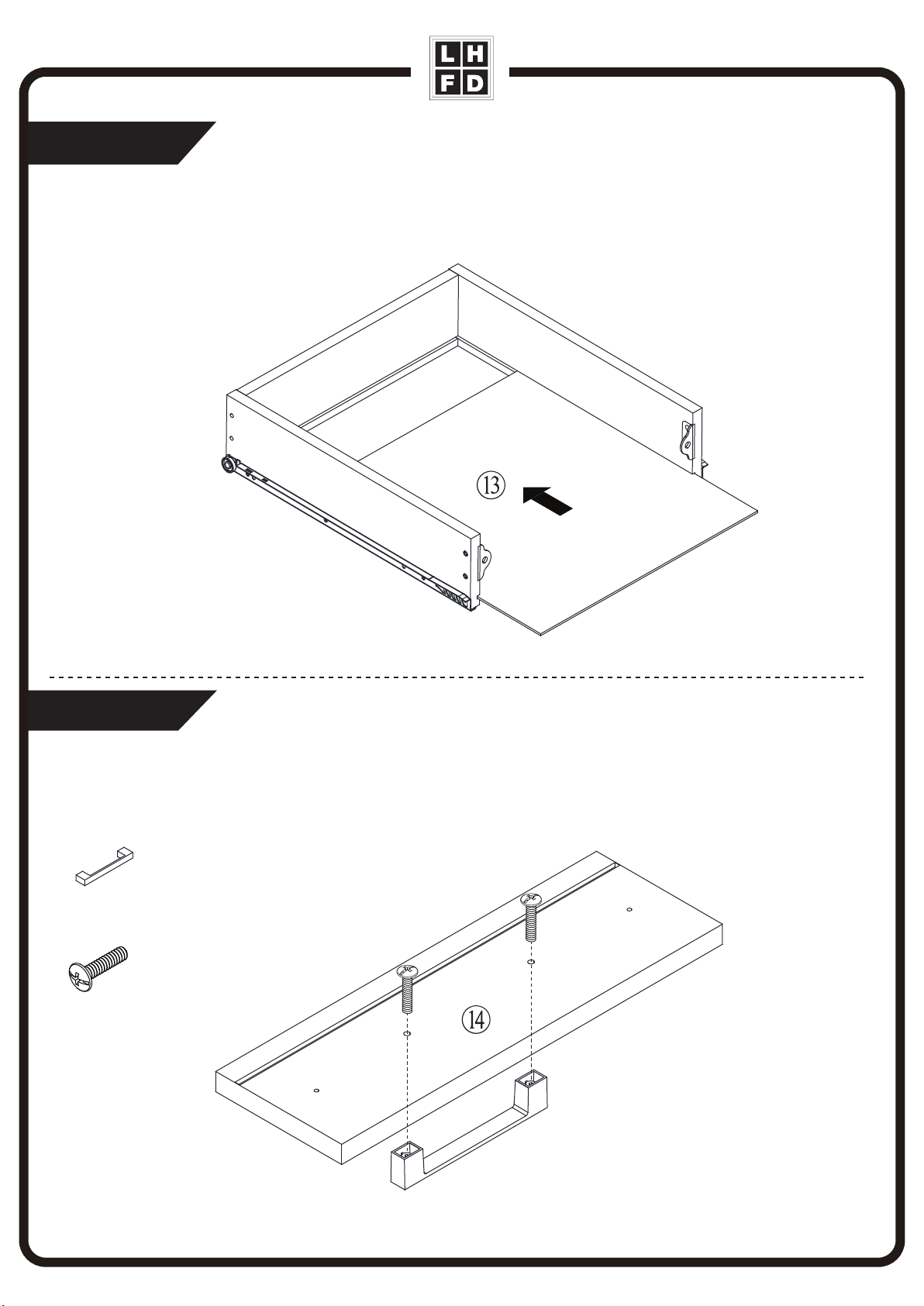

Step 25/Paso 25
Step 26 /Paso 26
Slide drawer bottom (13) into the assembly part. Repeat twice.
Inserte el Tablero inferior de cajón (13) en el ensamblaje. Repite este paso.
Align 1 handle (M) with the holes on the drawer front (14), secure with 2 bolts (N). Repeat twice.
Inserte 1 Tiradore (M) en el Tablero frontal de cajón (14) con 2 Tornillos (N). Repite este paso.
N x 4
M x 2
N
M
LEGACY HOME
FURNISHINGS & DECOR
