LEGACY HOME C1930029 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
Do Not Return!
No Vuelvas!
Desk with Hutch
Escritorio con conejera
C1930029
150mns

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN
QUANTITY
1
2
4
1
2
1
2
1
1
2
3
4
5
6
7
8
Top Panel Superior
Upper side panel
Upper divider
Upper front rail
Upper back panel
Adjustable shelf
Desktop
Gable left
1
9Gable right
Tablero vertical
Tablero vertical
Barra
Tablero posterior
Estante
Panel
Marco izquierdo
Marco derecho
1
10 Left divider Marco central
1
11 Right divider Marco central
2
12 Fixed shelf Estante
2
13 Lower back rail Barra
2
14 Lower front rail
Front rail
Barra
2
15 Barra
2
16 Left&right back panel Panel posterior
1
17 Middle back panel Panel posterior
2
18
Upper drawer side left
Tablero izquierdo del cajón superior

02
ITEM DESCRIPTION DESCRIPCIÓN
QUANTITY
19 2
Upper drawer side right
Tablero derecho del cajón superior
20 2
Upper Drawer back
Tablero posterior del cajón superior
21 4
Drawer bottom
Tablero inferior de cajón
22 2
Upper drawer front
Tablero frontal del cajón superior
23 2
Lower drawer side left
Tablero izquierdo del cajón inferior
24 2
Lower drawer side right
Tablero derecho del cajón inferior
25 2
Lower drawer back
Tablero posterior del cajón inferior
26 2
Lower drawer front
Tablero frontal del cajón inferior
Parts list/Lista de piezas
×2
×2

03
Hardware/Lista de materiales
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
46
Wood dowel
B50
Cam bolt
C50
Cam lock
D48
Φ3.5×12 mm Screw
E4
Left glide
F4
Right glide
G
H
I
J
K
4
Drawer connector (small)
L
16
Φ3.5×12 mm Screw
Perno Madera
Perno Metálico
Bloqueo metálico
Φ3.5×12 mm Tornillo
Planeador izquierdo
Planeador derecho
Conector de plástico (pequeño)
Φ3.5×12 mm Tornillo
12
Φ4.7×12.5 mm Screw
16
Φ3.8×35 mm Screw
4
Drawer connector (large)
8
M4×20 mm Bolt
Φ4.7×12.5 mm Tornillo
Φ3.8×35 mm Tornillo
Conector de plástico (grande)
M4×20 mm Tornillo

04
Hardware/Lista de materiales
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Nota
M

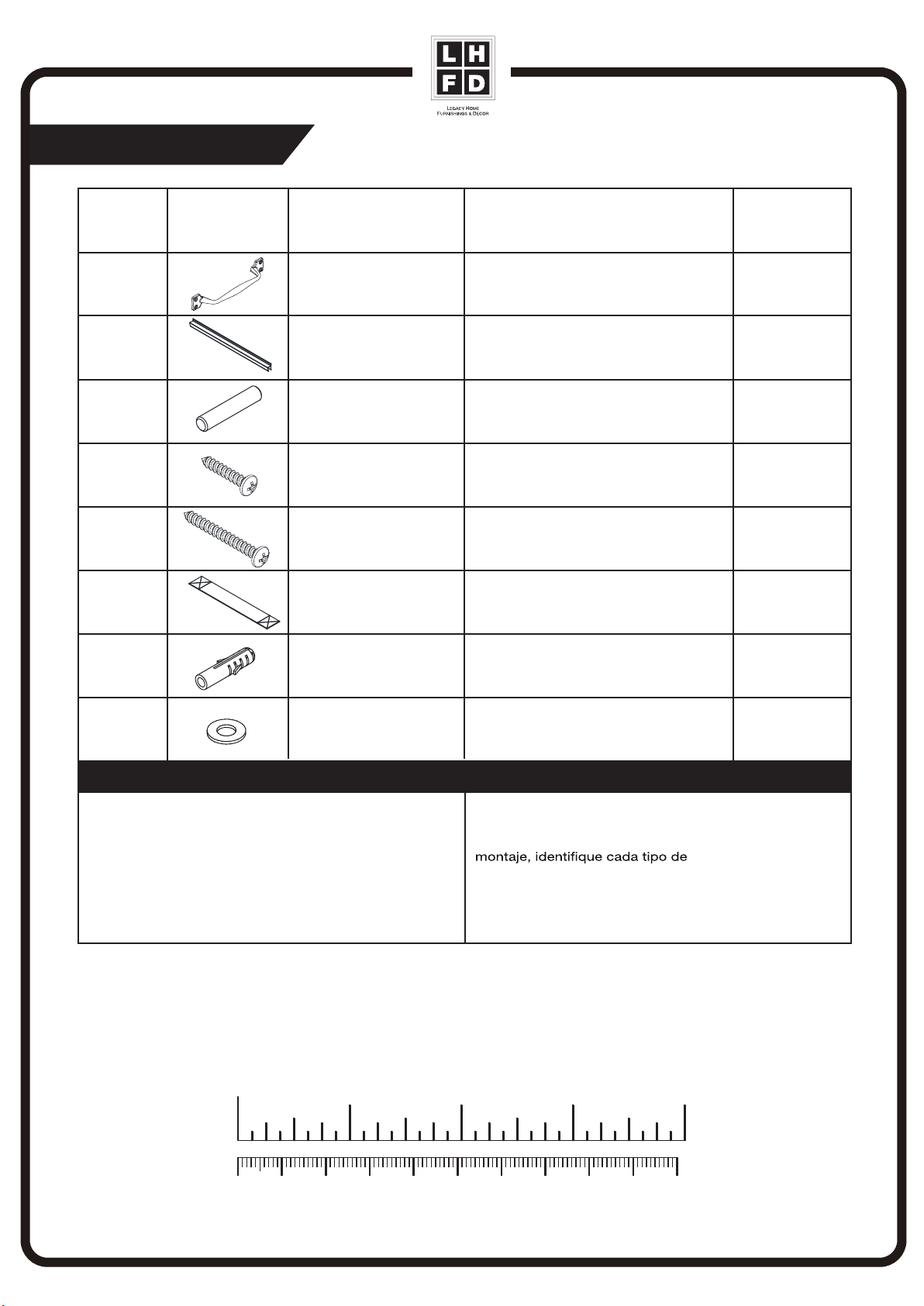

ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
N
4
Handle
4
Plastic file hanger
Tirador
Perchero de plástico
O8
Metal shelf pin Perno
ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
P
Q
2
Φ4×20 mm Screw
2
Φ4×40 mm Screw
Φ4×20 mm Tornillo
Φ4×40 mm Tornillo
R2
Fabric strip Tira de tela
S2
Wall anchor Expansión de plástico
T4
Washer Arandela plana

05
Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr
ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)
How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3

06
Step 1/Paso 1
Step 2/Paso 2
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.

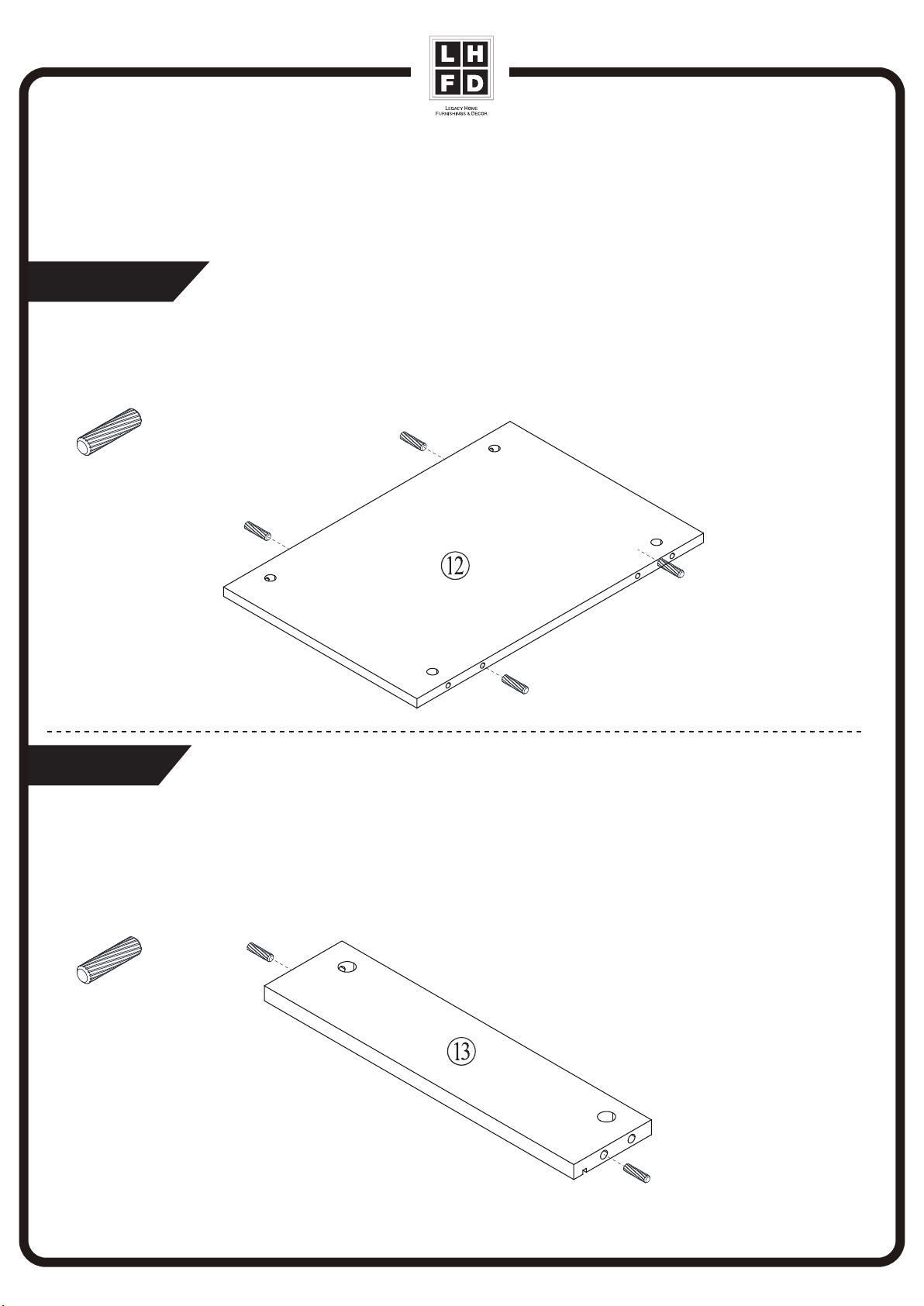

Insert 4 wood dowels (A) into the holes on the edge of xed shelf (12). Repeat twice.
Inserte 4 Pernos maderas (A) en el Estante (12). Repite este paso.
Insert 2 wood dowels (A) into the holes on the edge of lower back rail (13). Repeat twice.
Inserte 2 Pernos maderas (A) en la Barra (13). Repite este paso.
A x 8
A x 4
A
x 2
x 2
A

07
C x 4
A x 4
Step 3/Paso 3
Step 4/Paso 4
Insert 2 wood dowels (A) into lower front rail (14). Insert 2 cam bolts (B) into front rail (15). Repeat twice.
Inserte 2 Pernos maderas (A) en la Barrar (14). Inserte 2 Pernos metálicos(B) en la Barrar (15). Repite este paso.
Insert 2 cam locks (C) into lower front rail (14) to connect with front rail (15). Repeat twice.
Conecte la Barra (15) a la Barra (14) con 2 Bloqueos metálicos (C). Repite este paso.
B x 4
x 2
x 2
A
B
C

08
Step 5/Paso 5
Step 6/Paso 6

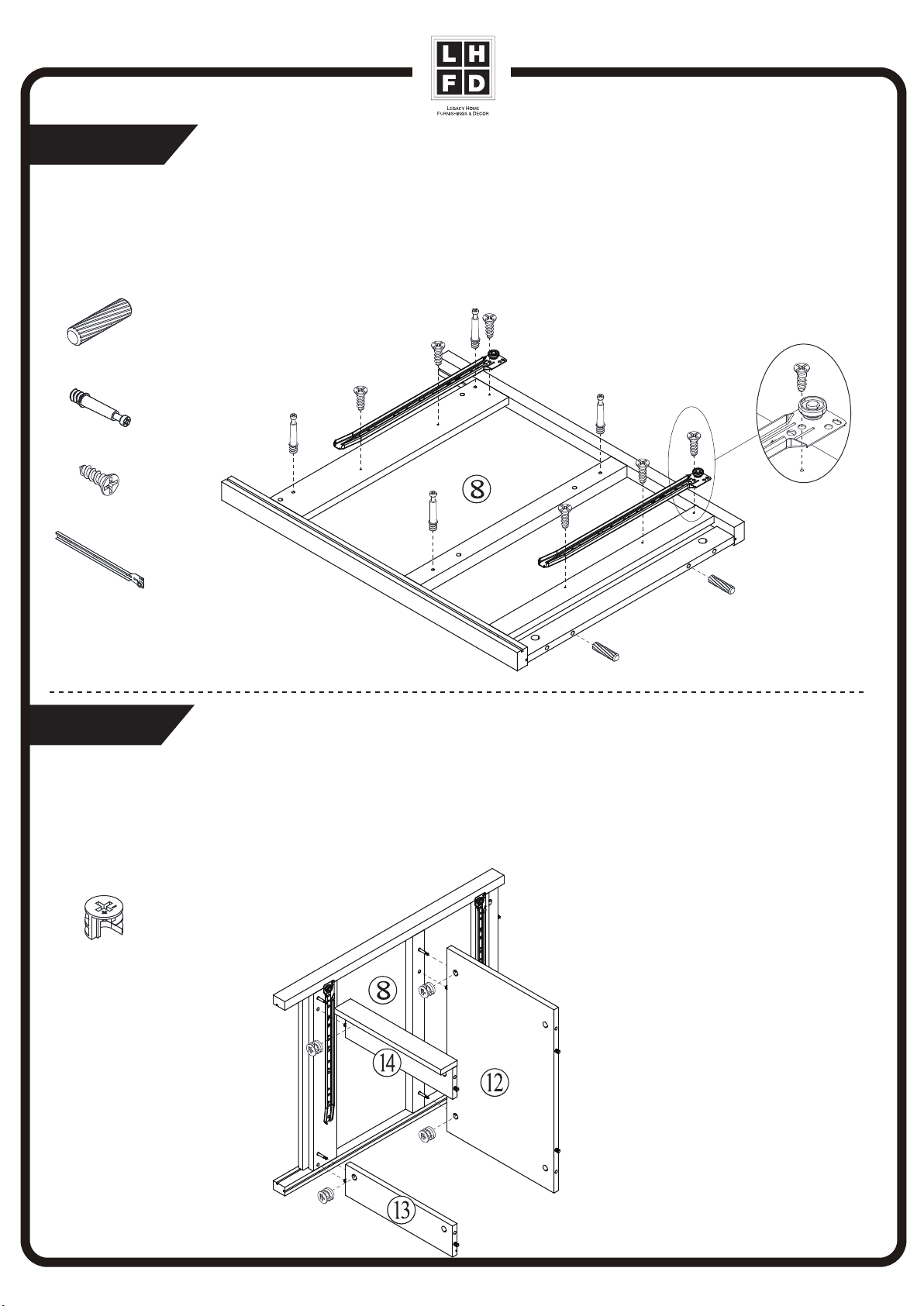

Insert 2 wood dowels (A) and 4 cam bolts (B) into gable left (8). Attach 2 left glides (E) to gable left (8) with 6 screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco izquierdo (8). Bloquee 2 Planeadores izquierdos
(E) al Marco izquierdo (8) con 6 Tornillos (D).
Insert 4 cam locks (C) into xed shelf (12) and lower rails (13) (14) to combine them with gable left (8).
Conecte un Estantes (12), las Barras (13) (14) al Marco izquierdo (8) con 4 Bloqueos metálicos (C).
A x 2
B x 4
D x 6
E x 2
C x 4
D
E
A
BD
C

09
Step 7/Paso 7
Step 8/Paso 8

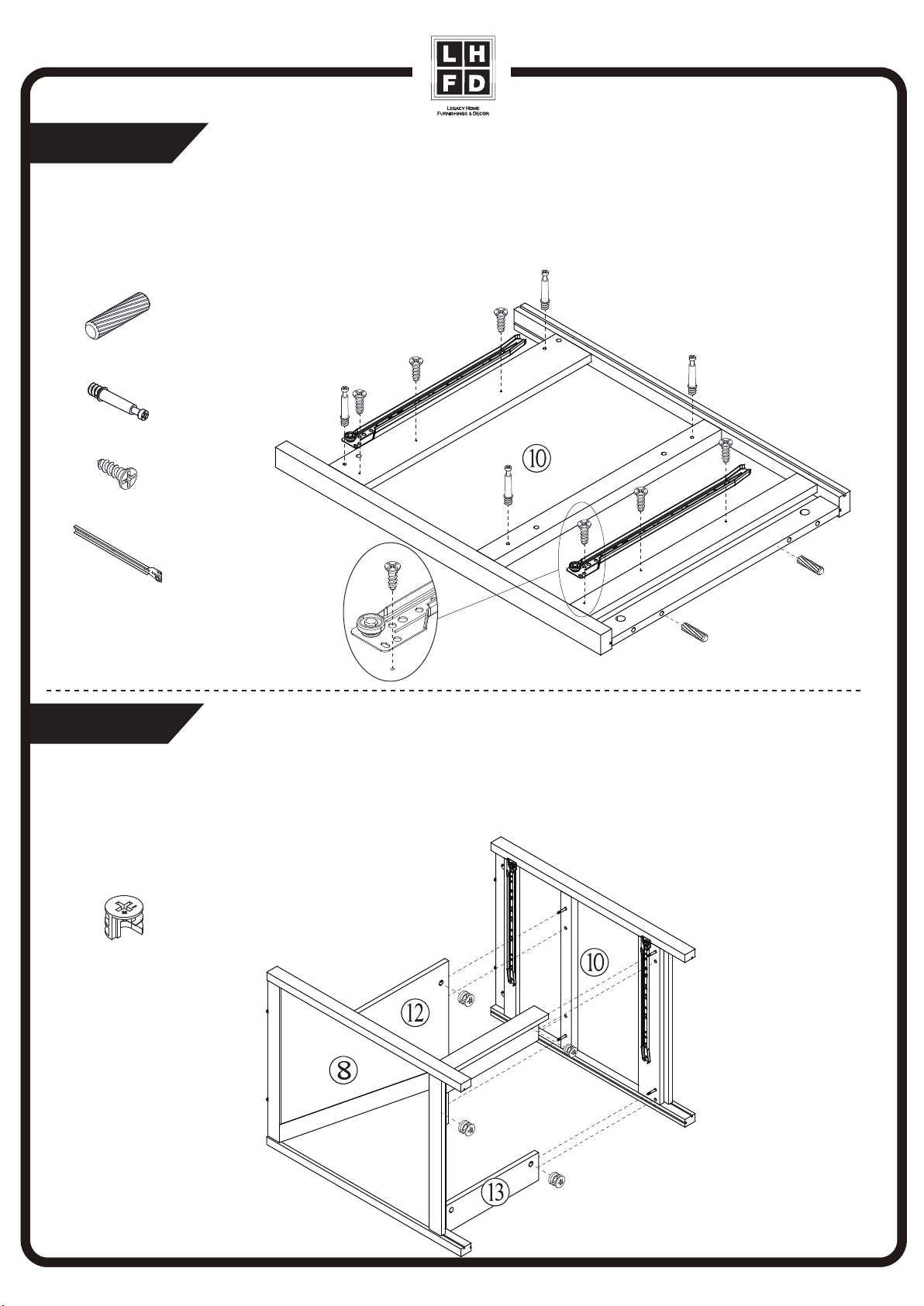

Insert 2 wood dowels (A) and 4 cam bolts (B) into left divider (10). Attach 2 right glides (F) to left divider (10) with 6
screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco central (10). Bloquee 2 Planeadores derechos
(F) al Marco central (10) con 6 Tornillos (D).
Insert 4 cam locks (C) into xed shelf (12) and lower rails (13) (14) to combine them with left divider (10).
Conecte el Marco central (10) a la Estante (12) y las Barras (13) (14) con 4 Bloqueos metálicos (C).
D
D
F
B
A
A x 2
B x 4
D x 6
F x 2
C
C x 4

10
Step 9/Paso 9
Step 10/Paso 10

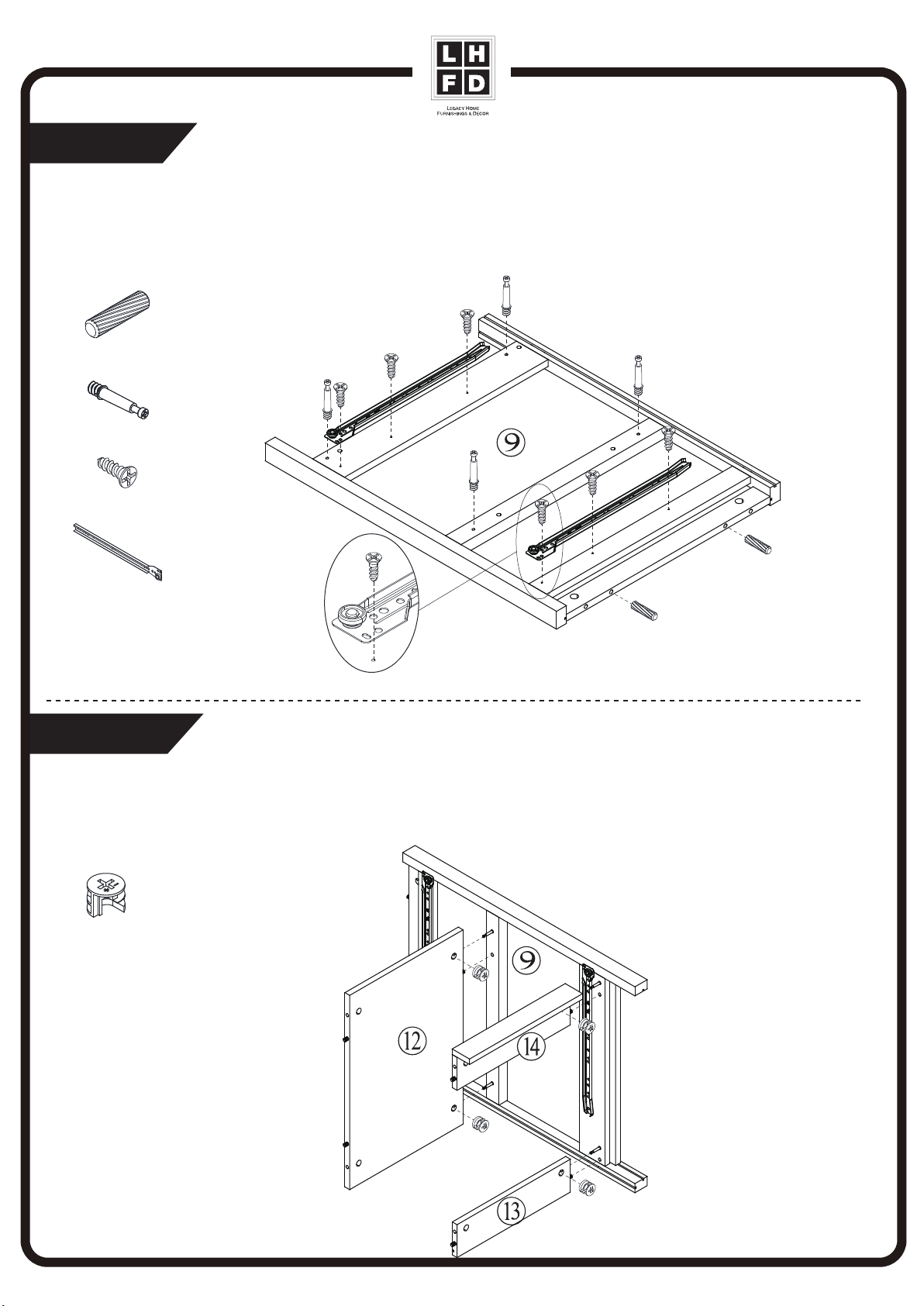

Insert 2 wood dowels (A) and 4 cam bolts (B) into gable right (9) . Attach 2 right glides (F) to gable right (9) with 6
screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco derecho (9). Bloquee 2 Planeadores izquierdos
(E) al Marco izquierdo (9) con 6 Tornillos (D).
Insert 4 cam locks (C) into xed panel (12) and lower rails (13) (14) to combine them with gable right (9).
Conecte el el Estantes (12), las Barras (13) (14) al Marco derecho (9) con 4 Bloqueos metálicos (C).
C x 4
D
A x 2
B x 4
D x 6
F x 2
D
B
F
A
C

11

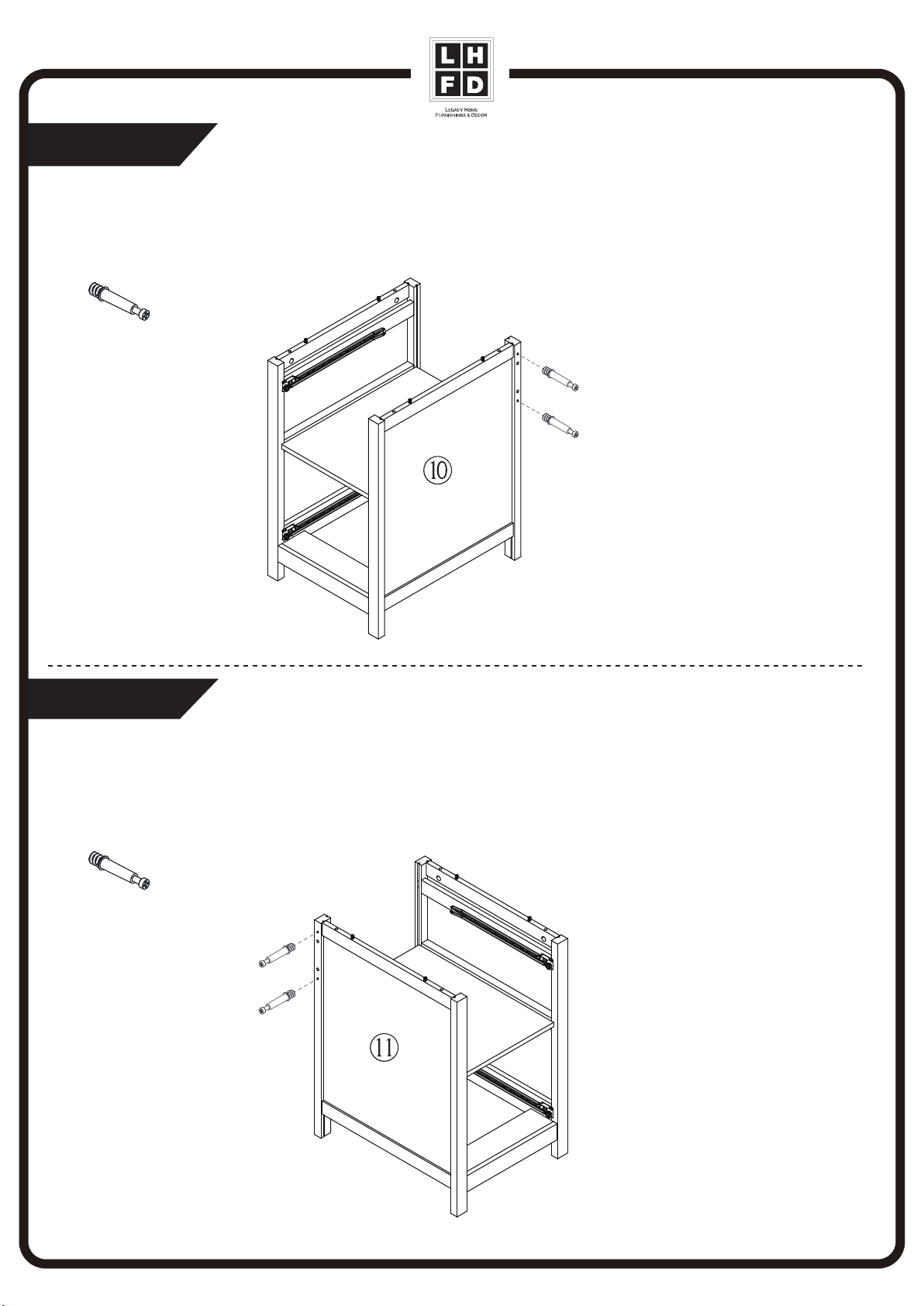

Step 11/Paso 11
Step 12/Paso 12

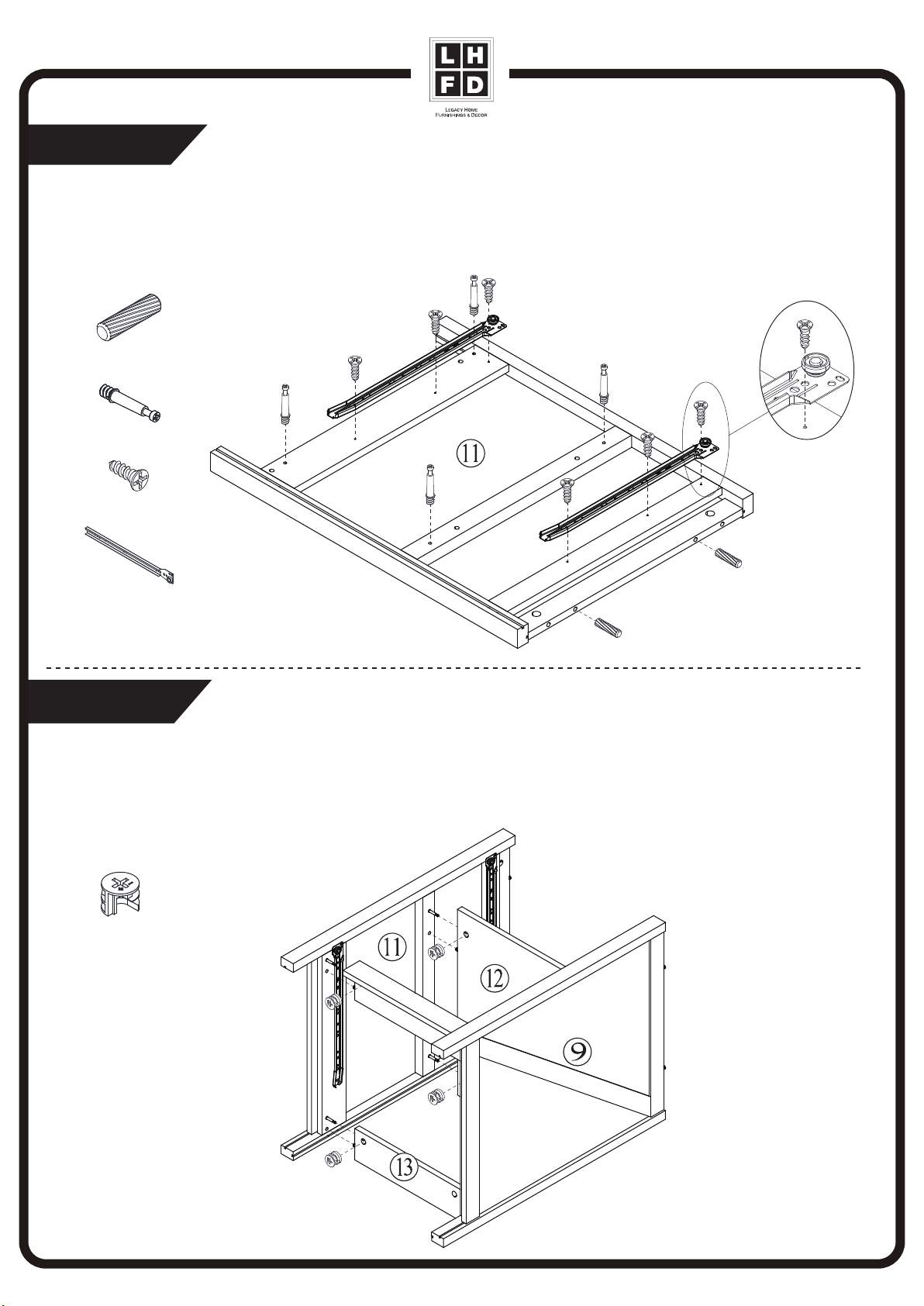

Insert 2 wood dowels (A) and 4 cam bolts (B) into right divider (11). Attach 2 left glides (E) to right divider (11) with 6
screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco central (11). Bloquee 2 Planeadores izquierdos
(E) al Marco central (11) con 6 Tornillos (D).
Insert 4 cam locks (C) into xed panel (12) and lower rails (13) (14) to combine them with right divider (11).
Conecte el Marco central (11) al ensamblaje con 4 bloqueos metálicos (C).
C x 4
DD
B
A
E
A x 2
B x 4
D x 6
E x 2
C

12
Step 13/Paso 13
Step 14 /Paso 14
Insert 2 cam bolts (B) into left divider (10).
Inserte 2 Pernos metálicos (B) en el Marco central (10).
Insert 2 cam bolts (B) into right divider (11).
Inserte 2 Pernos metálicos (B) en el Marco central (11).
B x 2
B x 2
B
B

C x 4
A x 6
13
Step 15/Paso 15
Step 16/Paso 16
Insert 6 wood dowels (A) into the holes on the edge of middle back panel (17).
Inserte 6 Pernos maderas (A) en el Tablero poterior (17).
Insert 4 cam locks (C) into middle back panel (17) to combine with dividers (10) (11).
Conecte el Tablero posterior (17) a 2 ensamblajes con 4 Bloqueos metálicos (C).
A
C

C x 10
14
Step 17/Paso 17
Step 18 /Paso 18
Insert 10 cam bolts (B) into desktop (7).
Inserte 10 Pernos metálicos (B) en el Panel (7).
Slide left&right back panels (16). Combine top and base with 10 cam locks (C). Insert 4 cam bolts (B) into desktop (7).
Inserte los Tableros posteriores (16) en los ensamblajes. Conecte el Panel (7) al ensamblaje con 10 Bloqueos metálicos (C).
Inserte 4 Pernos metálicos (B) en el Panel (7).
B
B x 10
B x 4
C
B

15
Step 19/Paso 19
Step 20/Paso 20

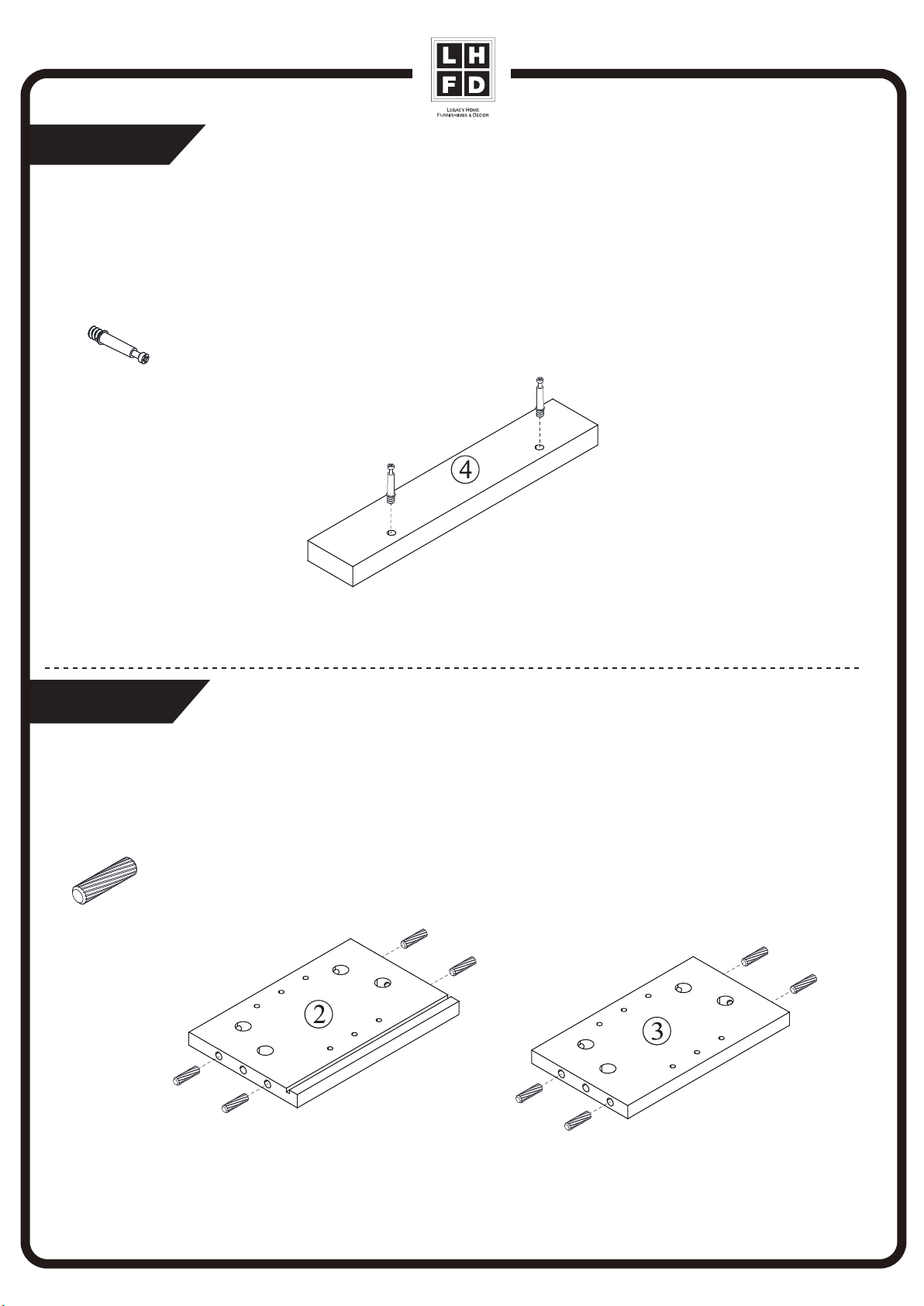

Insert 2 cam bolts (B) into the holes on front rail (4). Repeat four times.
Inserte 2 Pernos metálicos (B) en la Barra (4). Repite este paso 4 veces.
Insert 8 wood dowels (A) into the holes on upper side panel (2) and upper divider (3). Repeat twice.
Inserte 8 Pernos maderas (A) en los Tableros verticales (2) (3). Repite este paso.
B x 8
B
x 4
x 2
AA
A x 16

16

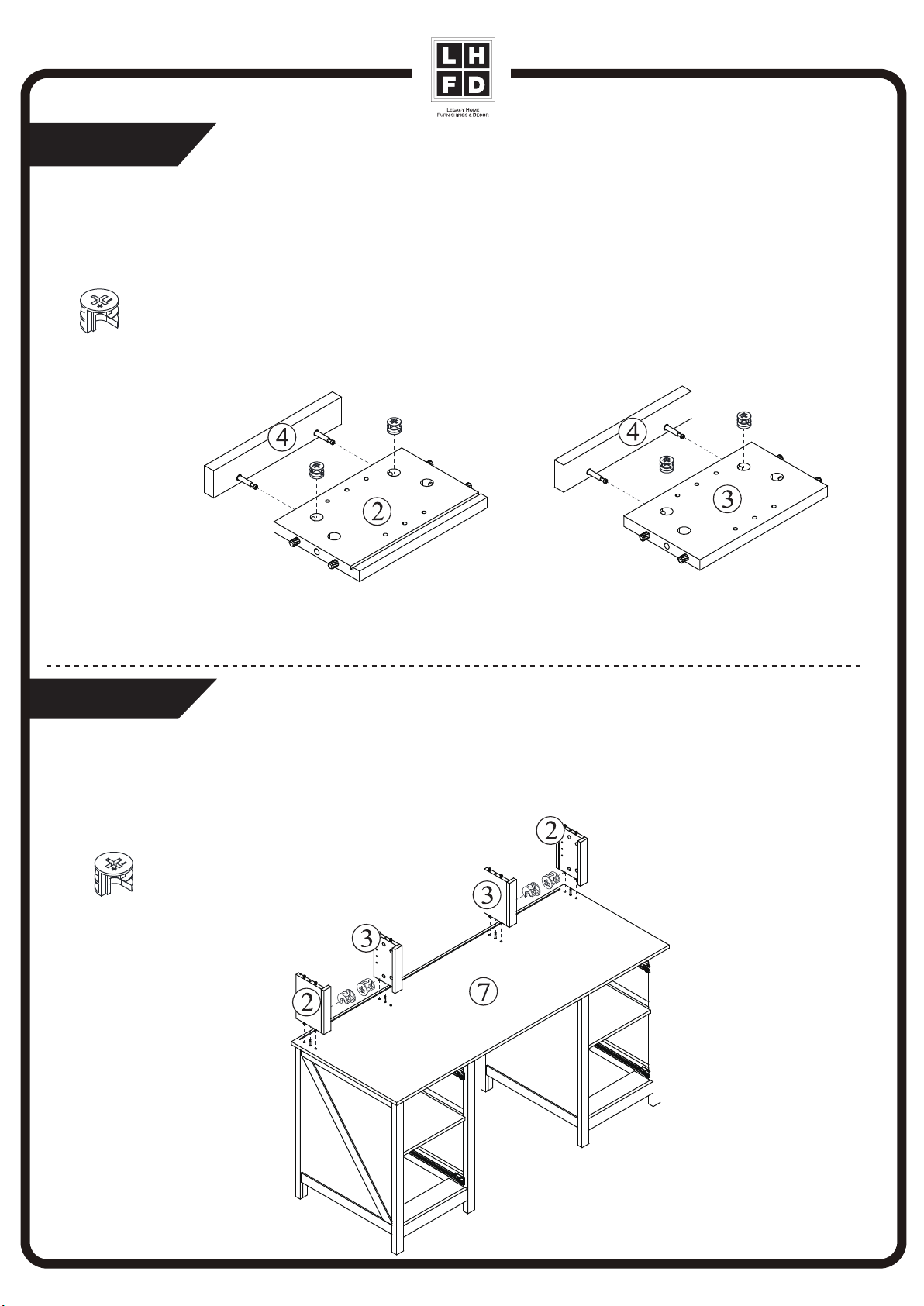

Step 21/Paso 21
Step 22 /Paso 22
Insert 4 cam locks (C) into upper side panel (2) and upper divider (3) to connect with front rail(4). Repeat twice.
Conecte el Tablero vertical (2) a la Barra (4) con 4 Bloqueos metálicos (C). Conecte el Tablero vertical (3) a la
Barra (4) con 4 Bloqueos metálicos (C). Repite este paso.
Connect 2 upper side panels (2), 2 upper dividers (3) and desktop (7) with 4 cam locks (C).
Conecte los Tableros verticales (2) (3) al Panel (7) con 4 Bloqueos metálicos (C).
x 2
CC
C x 8
C x 4
C

B x 4
17
Step 23/Paso 23
Step 24/Paso 24

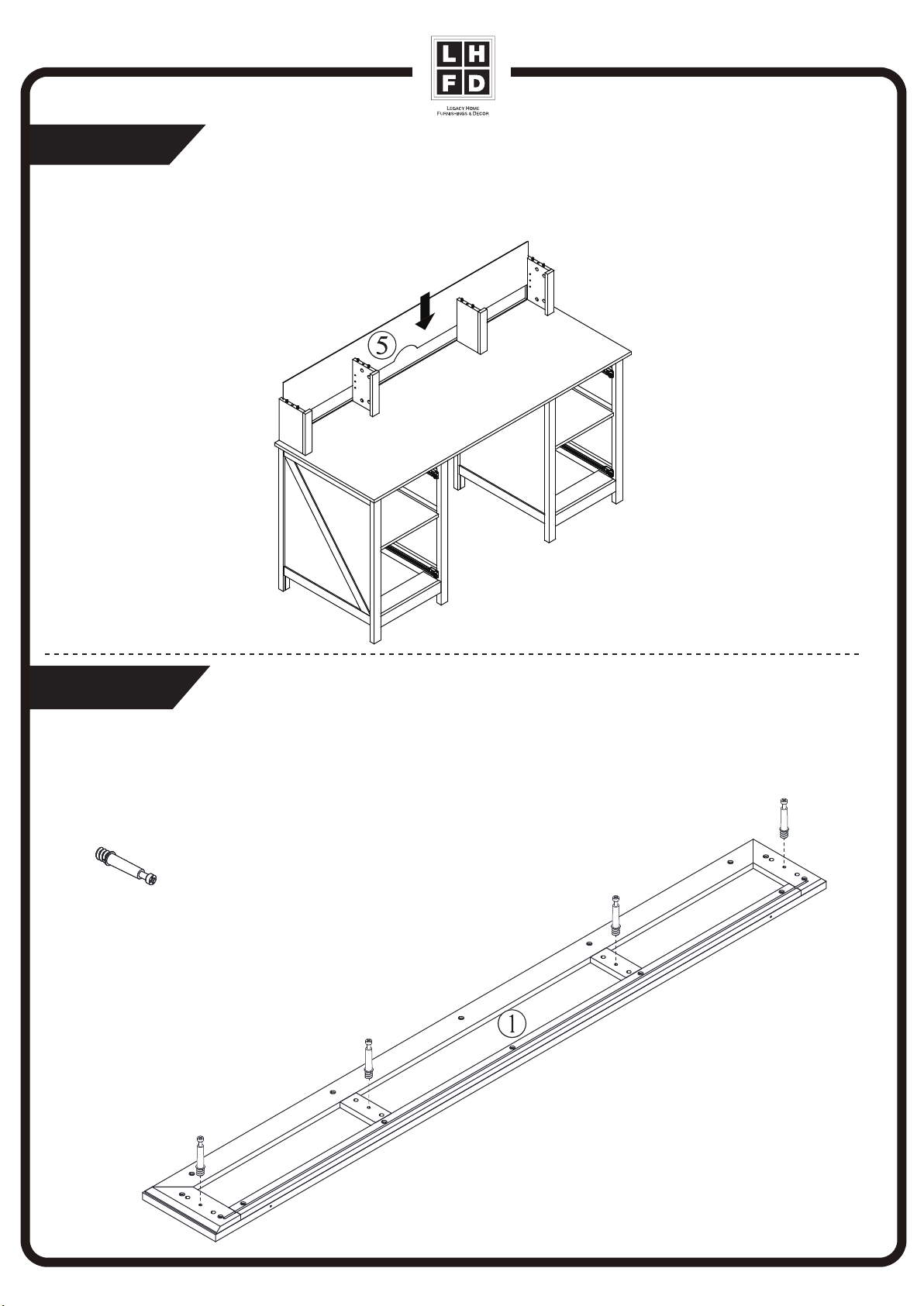

Put upper back panel (5) into the desk.
Inserte el Tablero posterior (5).
Insert 4 cam bolts (B) into the top (1).
Inserte 4 Pernos metálicos (B) en el Panel Superior (1).
B

18
Step 25/Paso 25
Step 26 /Paso 26
Connect top (1) and the stand assembly with 4 cam locks (C).
Conecte el Panel superior (1) al ensamblaje con 4 Bloqueos metálicos (C).
Insert 8 metal shelf bins (O) into the stand assembly, then put into the adjustable shelves (6).
Inserte 8 Pernos (O) y 2 Estantes (6).
C x 4
O x 8
C
O
