LEGACY HOME C1910167 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
LEGACY HOME
FURNISHINGS & DECOR
2-Door/1-Drawer Cabinet
Gabinete de 2 puertas / 1 cajón
C1910167/C2010010
120mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
2
1
1
1
1
1
1
1
3
4
5
6
7
8
Top Panel superior
Gable left
Gable right
Adjustable shelf
Fixed shelf
Bottom
Front rail
Back rail
1
9Back panel
Tablero izquierdo
Tablero derecho
Estante movible
Estante fijo
Tablero inferior
Barra inferior
Barra posterior
Tablero posterior
2
10 Door panel Puerta
1
11 Drawer side left Tablero izquierdo de cajón
1
12 Drawer side right Tablero derecho de cajón
1
13 Drawer back Tablero posterior de cajón
1
14 Drawer support rail Barrar inferior de cajón
1
15 Drawer bottom Tablero inferior de cajón
1
16 Drawer front Tablero frontal de cajón
01
LEGACY HOME
FURNISHINGS & DECOR

Ha
rdwar
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
10
B12
C12
D8
E2
F24
Har
Hardware/Lista de materiales
02
LEGACY HOME
FURNISHINGS & DECOR
Φ7.8×30 mm Wood dowel
Φ7.8×20 mm Wood dowel
M6×30 mm Bolt
Shelf support
Sticker
Φ3×12 mm Screw
Ø7.8×30mm Perno madera
Ø7.8×20mm Perno madera
M6×30 mm Tornillo hexagonal
Perno
Pegatina
Φ3×12 mm Tornillo

Har
Hardware/Lista de materiales
M1
Door stop
ITEM IMAGE DESCRIPTION
Tope de puerta
DESCRIPCIÓN QUANTITY
H24
Φ4×14 mm Screw
I2
J4
K2
M4×30 mm Bolt
L2
Φ4×50 mm Screw
Φ4×14 mm Tornillo
Tirador
M4×30 mm Tornillo
Φ4×50 mm Tornillo
Wall anchor
Handle
Hinge
Expansión de plástico
N2
M4×18 mm Bolt M4×18 mm Tornillo
O1
Φ5.8×30 mm Wood dowel Φ5.8×30 mm Perno madera
P4
M6×55 mm Hexagon bolt M6×55 mm Tornillo hexagonal
Q2
Glide Planeador
R10
Φ3.5×12 mm Screw Φ3.5×12 mm Tornillo
G4
Bisagra
03
LEGACY HOME
FURNISHINGS & DECOR

ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Rema rque/Nota
S
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
2
Drawer connector
T4
Φ4.7×12.5 mm Screw
Φ3.5×12 mm Screw
U4
V5
Φ3.8×35 mm Screw
Conector de plástico
Φ4.7×12.5 mm Tornillo
Φ3.5×12 mm Tornillo
Φ3.8×35 mm Tornillo
W1
Wrench Llave Allen
Har
Hardware/Lista de materiales
04
LEGACY HOME
FURNISHINGS & DECOR

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
05
LEGACY HOME
FURNISHINGS & DECOR

Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)
How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
06
LEGACY HOME
FURNISHINGS & DECOR

Step 1/Paso 1
Step 2/Paso 2
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.
Insert 8 wood dowels (B) into bottom (6).
Inserte 8 Pernos maderas (B) en el Tablero inferior (6).
Connect front rail (7) and bottom (6) with 4 bolts (C), then tighten with wrench (W).
Conecte la Barra inferior (7) al Tablero inferior (6) con 4 Tornillos hexagonales (C), cerrarlos bien con la Llave
Allen (W).
07
B
B x 8
C
W
C x 4
W
LEGACY HOME
FURNISHINGS & DECOR

Q x 1
R x 3
Step 3/Paso 3
Step 4/Paso 4

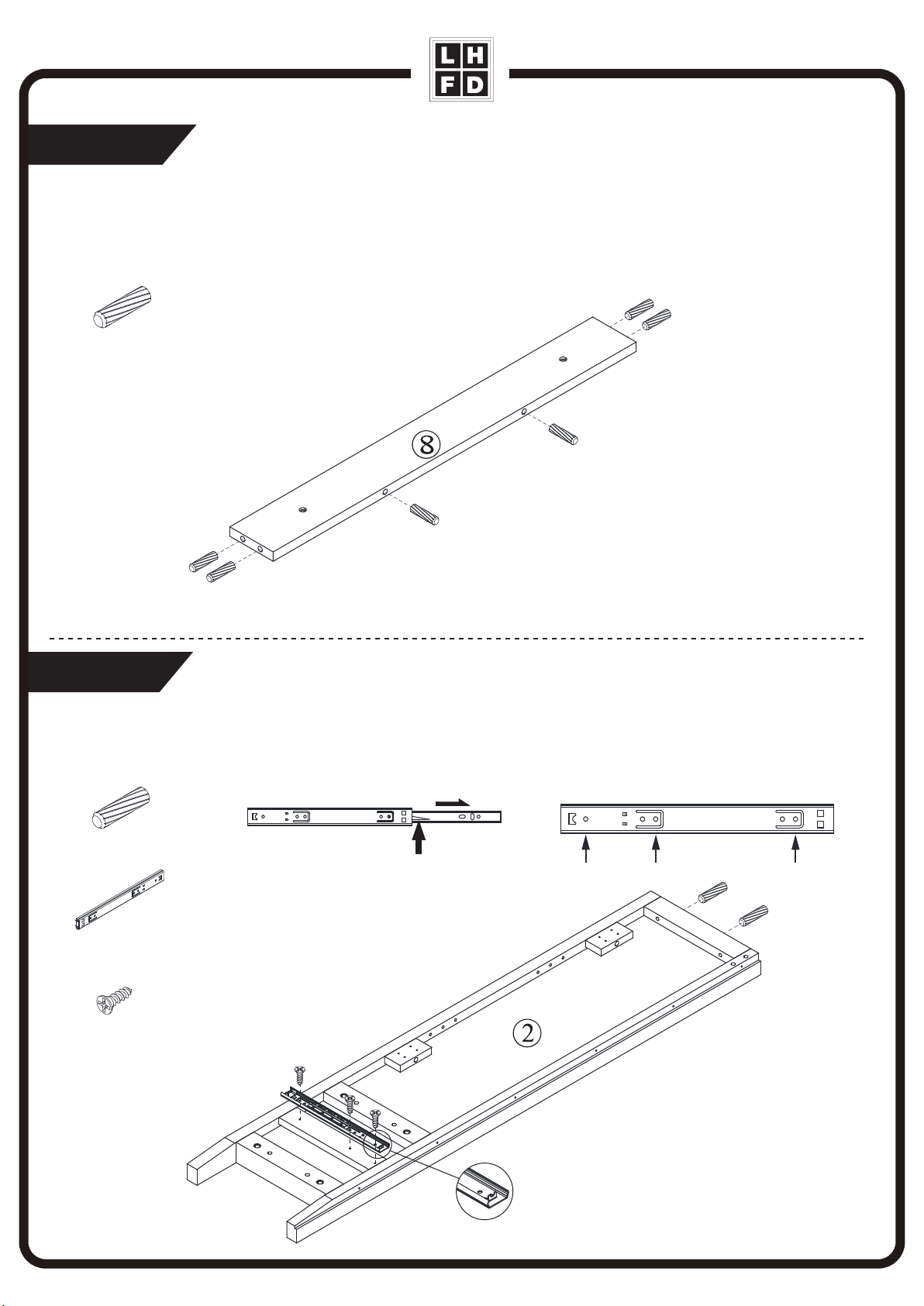

Insert 6 wood dowels (A) into the holes on the edge of back rail (8).
Inserte 6 Pernos maderas (A) en la Barra posterior (8).
Insert 2 wood dowels (A) into gable left (2). Attach glide (Q) to gable left (2) with 3 screws (R).
Inserte 2 Pernos maderas (A) en la Tablero izquierdo (2) Fije un Planeador (Q) con 3 Tornillos (R).
Q
08
A
A
A x 6
A x 2
R
LEGACY HOME
FURNISHINGS & DECOR

Step 5/Paso 5
Step 6/Paso 6

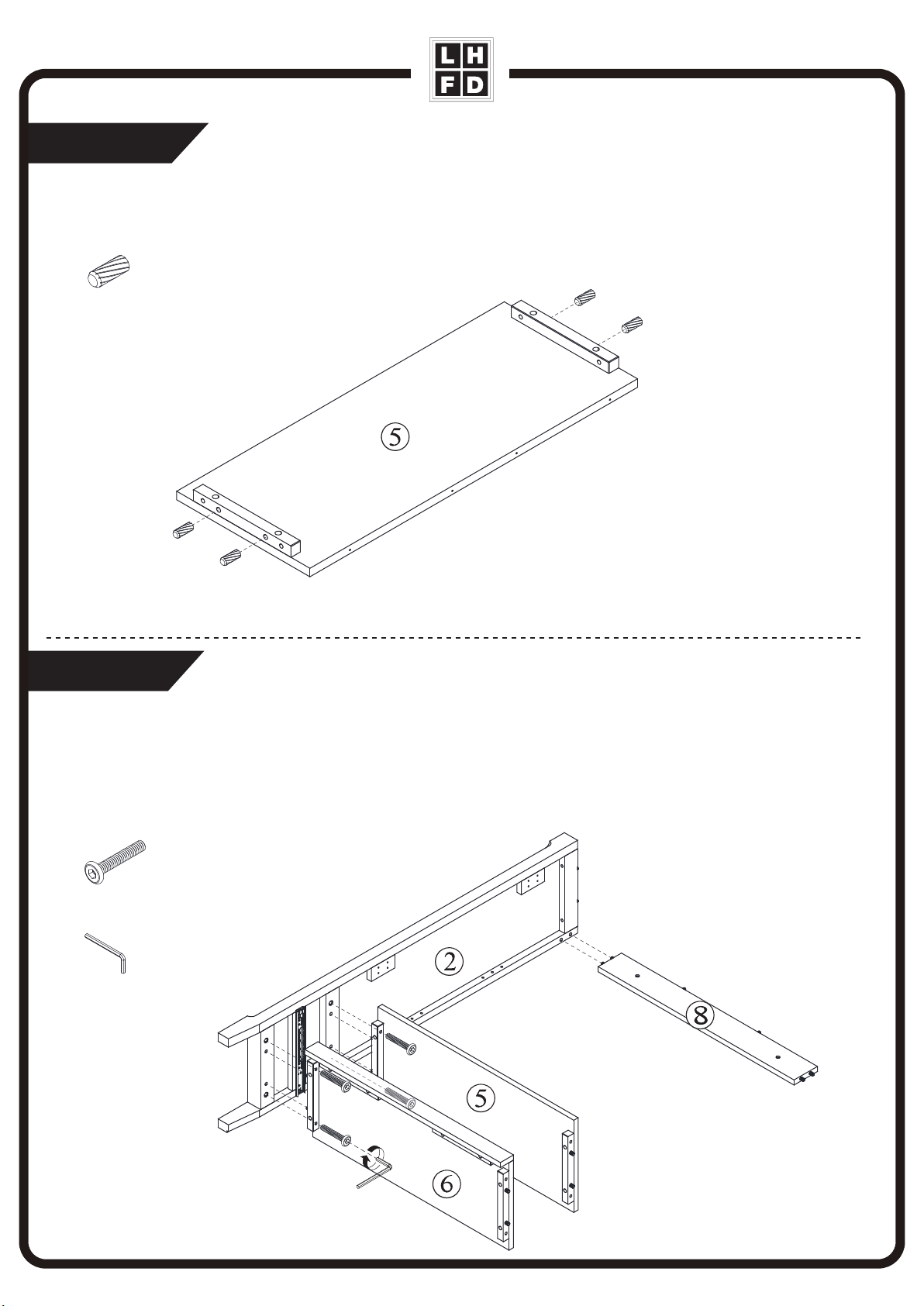

Insert 4 wood dowels (B) into xed shelf (5).
Inserte 4 Pernos maderas (B) en el Estante jo (5).
Connect xed shelf (5), bottom (6) and gable left (2) with 4 bolts (C), then tighten with wrench (W).
Attach back rail (8) to gable left (2) .
Conecte el Estante jo (5), el Tablero inferior (6) al ensamblaje con 4 Tornillos hexagonales (C), cerrarlos bien con
la Llave Allen (W). Inserte la Barrar posterior (8).
09
B x 4
B
C
W
C x 4
W
LEGACY HOME
FURNISHINGS & DECOR

Step 7/Paso 7
Step 8/Paso 8

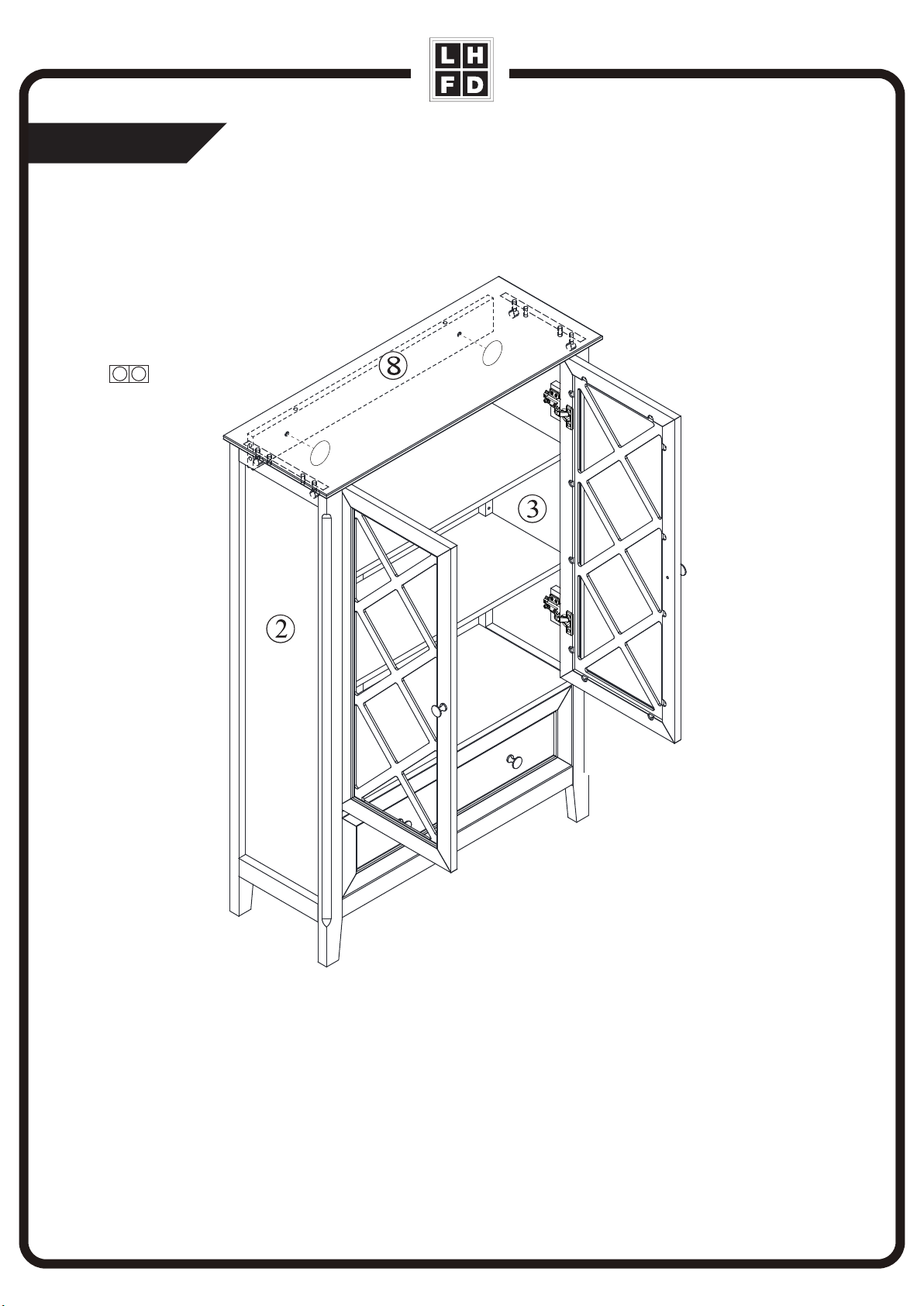

Insert 2 wood dowels (A) into gable right (3). Attach glide (Q) to gable right (3) with 3 screws (R).
Inserte 2 Pernos maderas (A) en la Tablero derecho (3) Fije un Planeador (Q) con 3 Tornillos (R).
Connect xed shelf (5), bottom (6) and gable right (3) with 4 bolts (C), then tighten with wrench (W).
Attach back rail (8) to gable right (3) .
Conecte el Estante jo (5), el Tablero inferior (6) al ensamblaje con 4 Tornillos hexagonals (C), cerrarlos bien con
la Llave Allen (W). Inserte la Barrar posterior (8).
Q
10
Q x 1
R x 3
A x 2
R
W
C x 4
W
A
C
LEGACY HOME
FURNISHINGS & DECOR

Step 9/Paso 9
Step 10/Paso 10

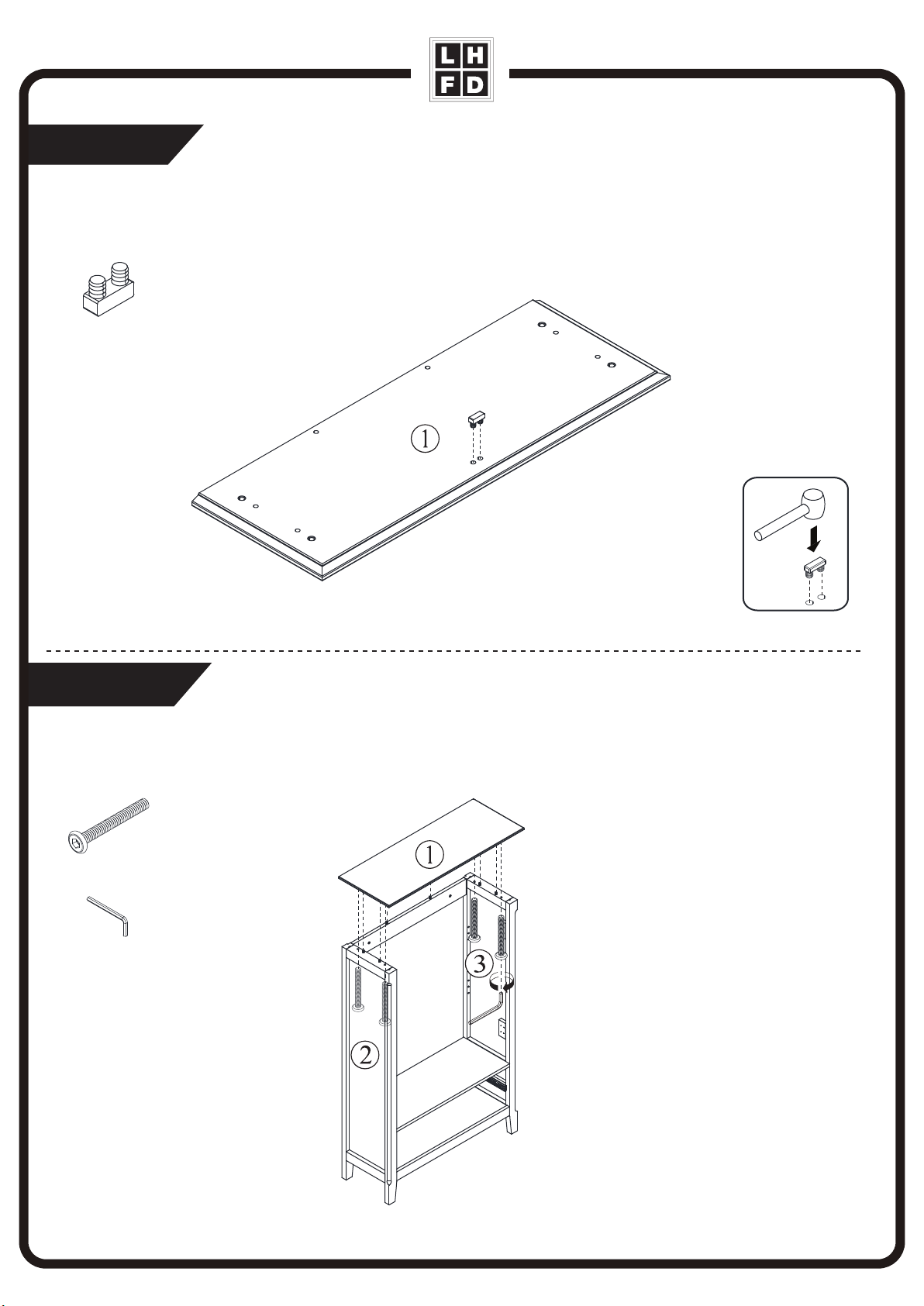

Hammer 1 door stop (M) into the holes on the top (1).
Inserte el Tope de puerta (M) en el Panel superior (1).
Insert top (1) into stand assembly with 4 bolts (P), then tighten with wrench (W).
Conecte el Panel superior (1) al ensamblaje con 4 Tornillos hexagonales (P), cerrarlos bien con la Llave Allen (W).
M
M
M x 1
11
P x 4
W
P
W
LEGACY HOME
FURNISHINGS & DECOR

F x 24
Step 11/Paso 11
Step 12 /Paso 12

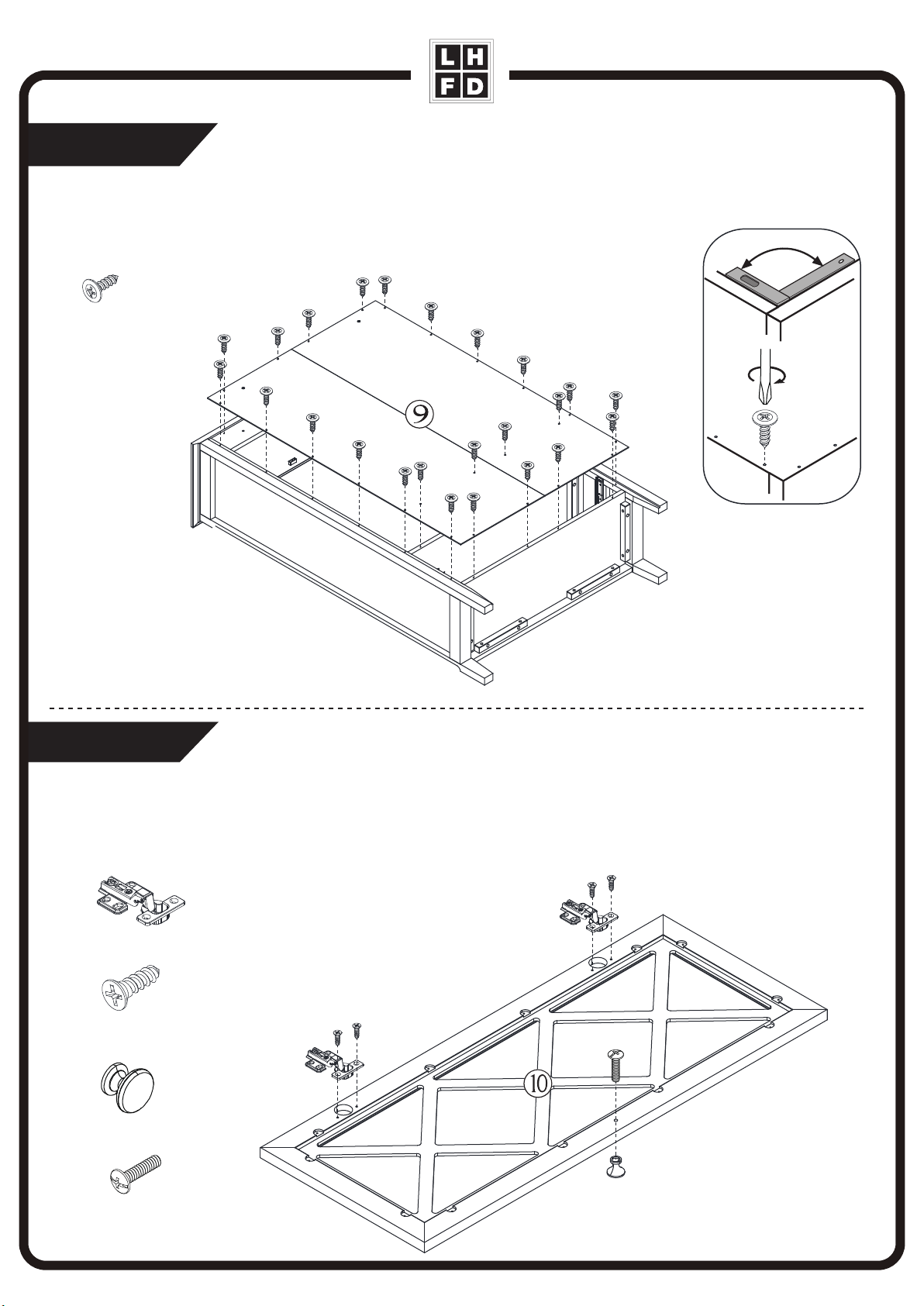

Insert back panel (9) into the assembly with 24 screws (F).
Conecte el Tablero posterior (9) al ensamblaje con 24 Tornillos (F).
Insert 2 hinges (G) into door panel (10) with 4 screws (H). Align 1 handle (J) with the hole on the door panel (10),
secure with 1 screw (K). Repeat twice.
Fije 2 Bisagras (G) en la Puerta (10) con 4 Tornillos (H), Fije el Tirador (J) con 1 Tornillo (K), Repite este paso.
F
12
K
G
H
J
K x 2
J x 2
H x 8
G x 4
x 2
LEGACY HOME
FURNISHINGS & DECOR
F
°90

Step 13/Paso 13
Insert hinges (G) on the door panel (10) into the stand assembly, then secure with 16 screws (H).
Fije las Bisagras (G) en el ensamblaje con 16 Tornillos (H).
Step 14 /Paso 14
Insert 8 shelf supports (D) into the holes on the gables (2) (3), then put 2 adjustable shelves (4) into the assembly.
Inserte 8 Pernos (D) y 2 Estantes (4).
G
H
H x 16
D
D x 8
13
LEGACY HOME
FURNISHINGS & DECOR
1
3
2

Q x 2
R x 4
Step 15/Paso 15
Step 16 /Paso 16

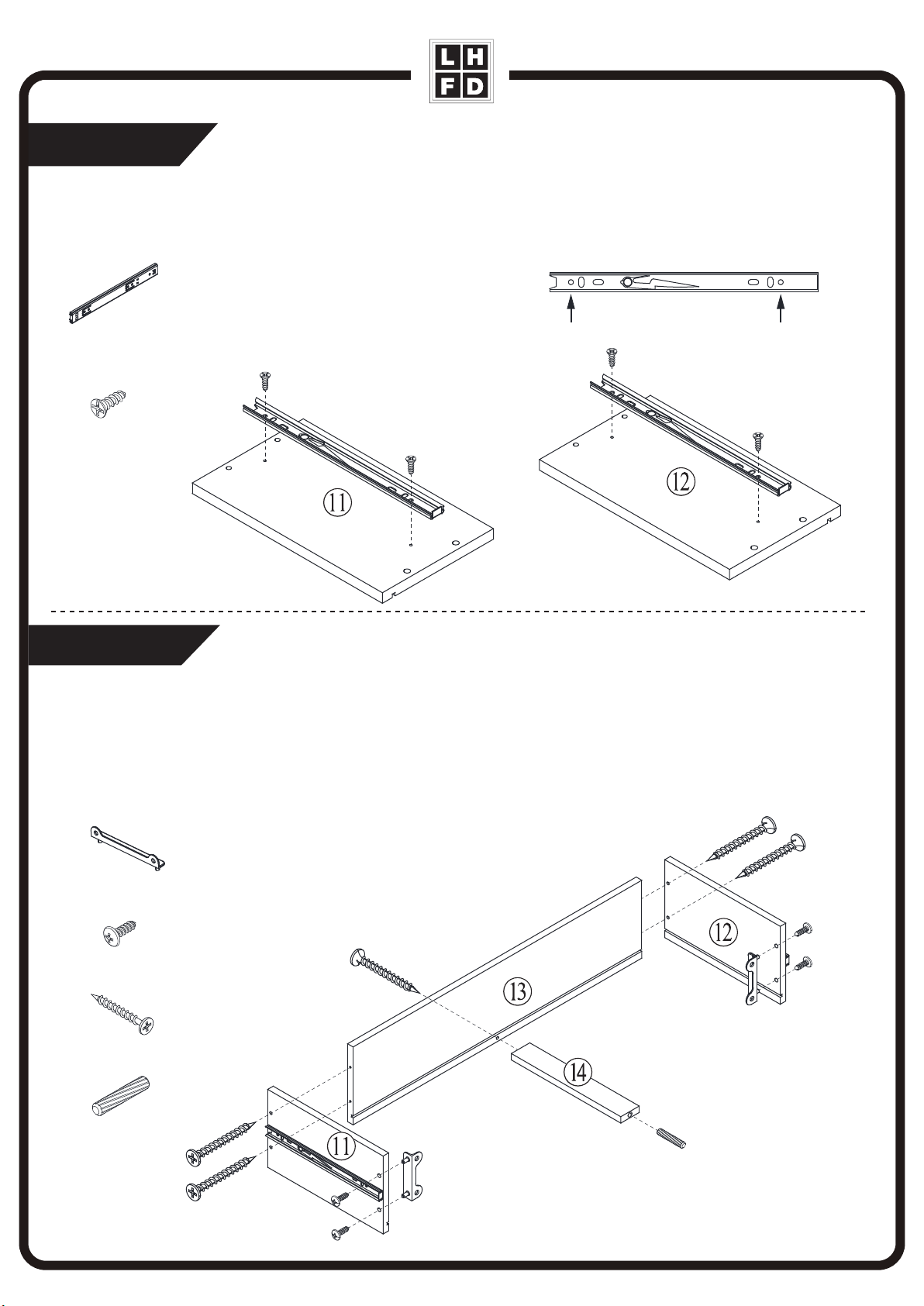

Attach glide (R) to drawer side left (11) with 2 screws (D). Attach glide (R) to drawer side right (12) with 2 screws (D).
Fije los Planeadores en el Tablero izquierdo de cajón (11) e Tablero derecho de cajón (12) con 4 Tornillos (R).
Insert 2 drawer connectors (S) into the drawer sides (11) (12) with 4 screws (U). Connect drawer sides (11) (12),
drawer back (13) and drawer rail (14) with 5 screws (V). Insert 1 wood dowel (O) into drawer support rail (14).
Inserte 2 Conectores de plástico (S) en el frente del Tablero izquierdo de cajón (11) e Tablero derecho de cajón
(12) con 4 Tornillos (U), Conecte los dos tableros (11) (12) y la Barrar inferior de cajón (14) al Tablero posterior de
cajón (13) con 5 Tornillos (V). Inserte 1 Perno madera (A) en la Barrar inferior de cajón (14).
Orientation.
Orientación.
VU
S
R
O
R
QQ
V x 5
S x 2
U x 4
O x 1
14
LEGACY HOME
FURNISHINGS & DECOR

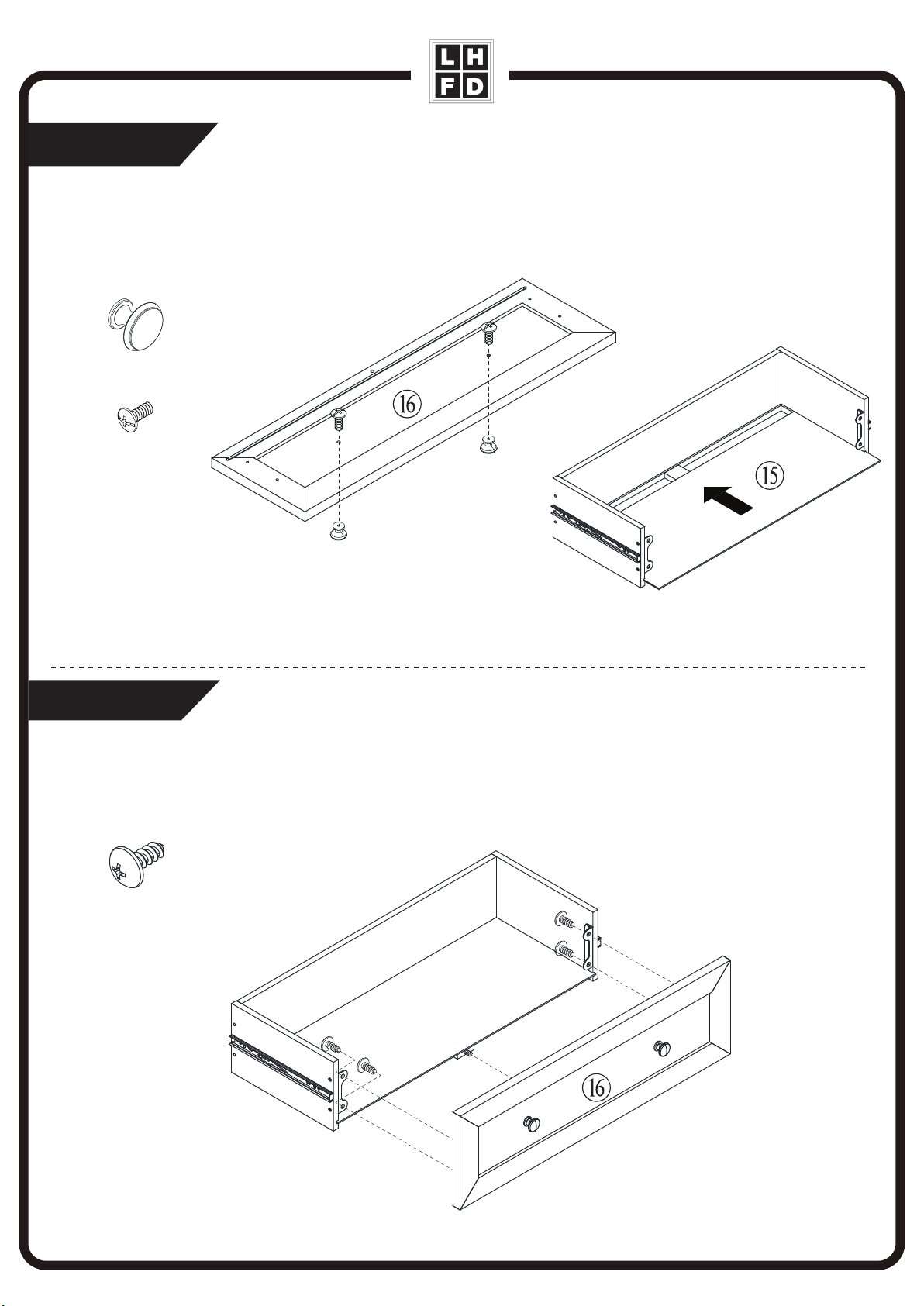

Attach drawer front (16) to the assembly part with 4 screws (T).
Fije el Tablero frontal de cajón (16) en el ensamblaje con 4 Tornillos (T).
N x 2
J x 2
Step 17/Paso 17
Step 18 /Paso 18
Align 2 handles (J) with the holes on the drawer front (16), secure with 2 bolts (N). Slide drawer bottom (15) into
the drawer.
Inserte 2 Tiradores (J) en el Tablero frontal de cajón (16) con 2 Tornillos (N), Inserte el Tablero inferior de cajón
(15) en el ensamblaje.
J
N
T
T x 4
15
LEGACY HOME
FURNISHINGS & DECOR

Step 19/Paso 19
Put the drawer into the cabinet.
Inserte el cajón.
16
LEGACY HOME
FURNISHINGS & DECOR

Step 20/Paso 20
L x 2
I
L
I x 2

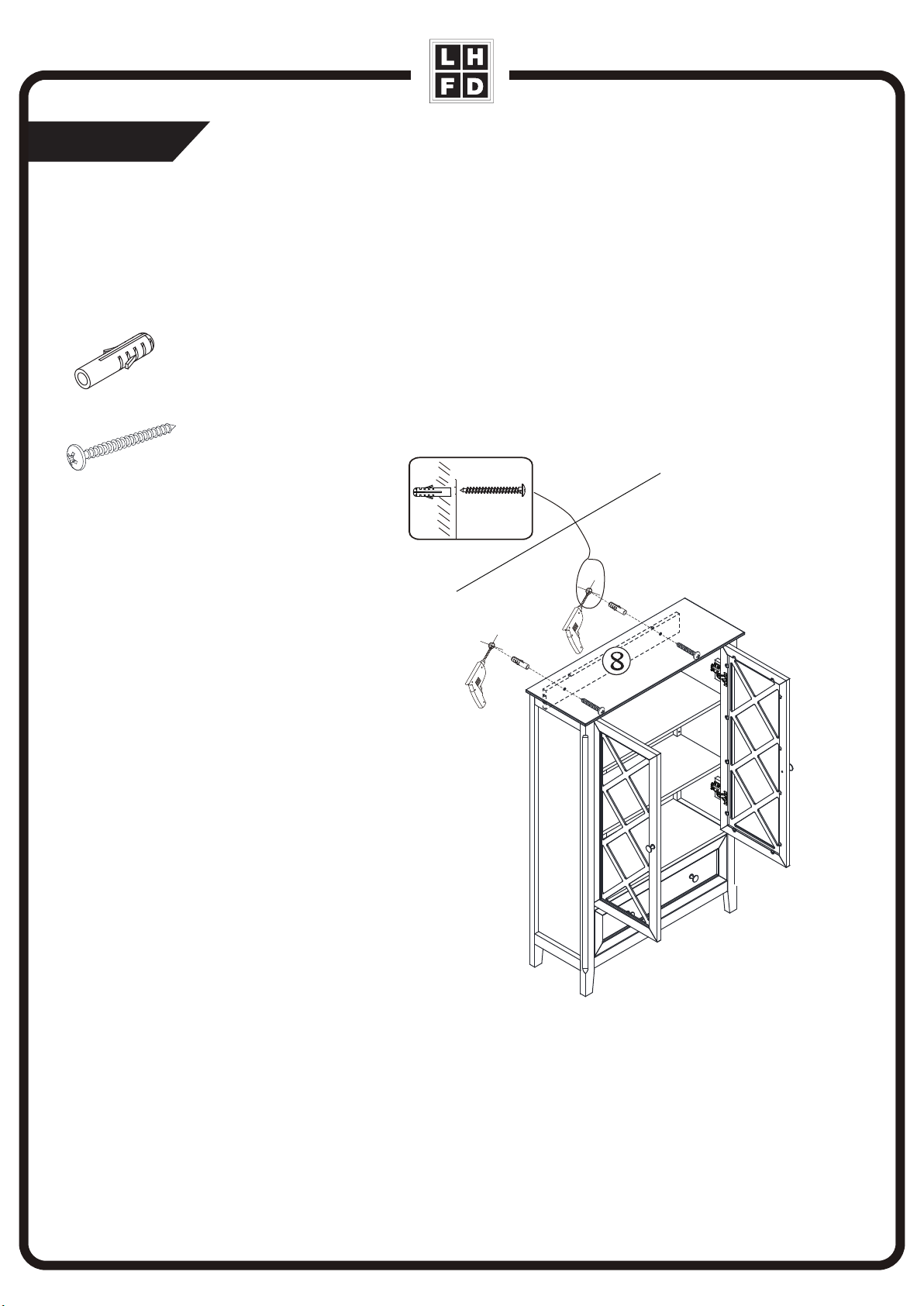

Insert 2 wall anchors (I) into the holes on the wall. Insert 2 screws (L) into back rail (8) to secure the cabinet to the wall.
Perfore 2 agujeros en la pared, Golpee 2 Expansiones de plástico (I) en los agujeros de la pared, bloquee la Barra
posterior (8) al pared con 2 Tornillos (L).
Serious or fatal crushing injuries can
occur from furniture tip-over.
To help prevent tip-over:
-Place heaviest items in the lowest rack.
-Never allow children to climb or hang
on railings,storage bins on the rack.
-Bins not designed for stepping on.
May result in injury.
Puedenocurrirlesionesserias o
incluso fatales comoconsecuencia
de la volcadura de muebles.
Para prevenir las volcaduras:
-Coloque los objetosmáspesados en
elestante inferior.
-Nuncapermitaqueniños se subanose
cuelguen en lasbarandillas,contenedores
en la rejilla.
-Los contenedores no
estándiseñadosparaserpisados.
Estopodríaocasionarlesiones.
*Use of tip-over restraints may only
reducebut not eliminate the risk of tip-over.
*El uso de sistema de prevención
devuelcossólopuedereducir, más no
eliminar, dichoriesgo.
WARNING
ADVERTENCIA
17
LEGACY HOME
FURNISHINGS & DECOR

E
E x 2
Step 21/Paso 21
Cover visible screw holes on back rail (8) with 2 stickers (E).
Utilice 2 Pegatinas (E) para cubrar los agujeros de la Barra posterior (8).
18
LEGACY HOME
FURNISHINGS & DECOR

Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
22.7 kg
50 lbs.
13.6 kg
30 lbs.
13.6 kg
30 lbs.
5 kg
11 lbs.
13.6 kg
30 lbs.
19
LEGACY HOME
FURNISHINGS & DECOR
