Legacy C1930032 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
LEGACY HOME
FURNISHINGS & DECOR
2-Drawer Desk
Escritorio con dos cajones
C1930032
120mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
2
2
2
1
1
2
1
1
3
4
5
6
7
8
Top Panel superior
Gable left
Left divider
Front rail
Back rail
Bottom
Left&Right back panel
Right divider
1
9Gable right
Marco izquierdo
Tablero vertical
Barra inferior
Barra posterior
Tablero inferior
Tablero posterior
Tablero vertical
Marco derecho
1
10 Middle back panel Tablero posterior central
2
11 Drawer side left Tablero izquierdo de cajón
2
12 Drawer side right Tablero derecho de cajón
2
13 Drawer back Tablero posterior de cajón
2
14 Drawer bottom
Drawer front
Tablero inferior de cajón
2
15 Tablero frontal de cajón
LEGACY HOME
FURNISHINGS & DECOR

02
Parts list/Lista de piezas
LEGACY HOME
FURNISHINGS & DECOR
x 2

03

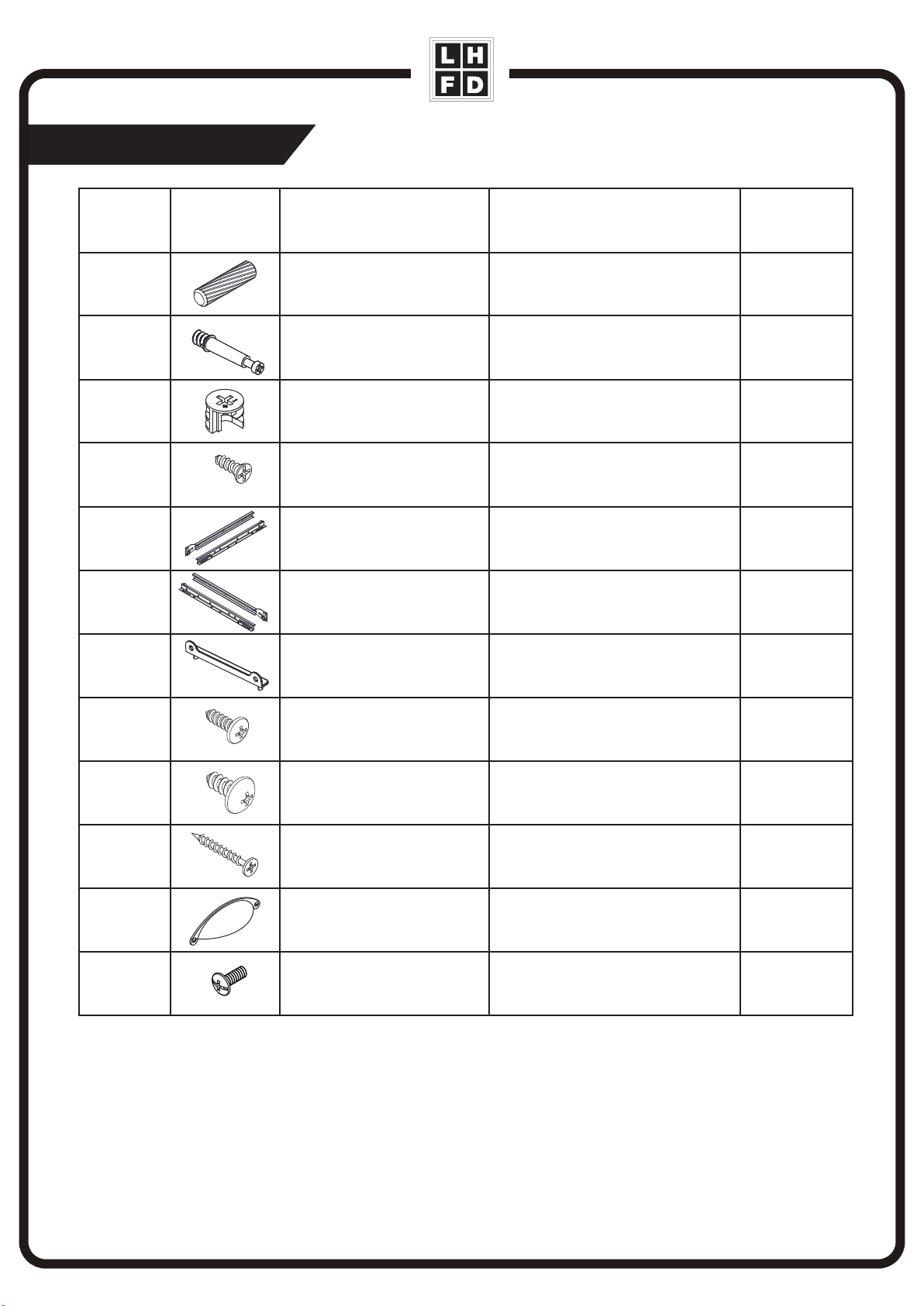

Hardware/Lista de materiales
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
30
Wood dowel
B30
Cam bolt
C30
Cam lock
D24
Φ3.5×12 mm Screw
E2
Left glide
F2
Right glide
G
H
I
J
K
4
Drawer connector
8
Φ3.5×12 mm Screw
Perno Madera
Perno Metálico
Bloqueo metálico
Φ3.5×12 mm Tornillo
Planeador izquierdo
Planeador derecho
Conector de plástico
Φ3.5×12 mm Tornillo
8
Φ4.7×12.5 mm Screw
8
Φ3.8×35 mm Screw
2
Handle
Φ4.7×12.5 mm Tornillo
Φ3.8×35 mm Tornillo
Tirador
L4
M4×10 mm Bolt M4×10 mm Tornillo
LEGACY HOME
FURNISHINGS & DECOR

M
04
Hardware/Lista de materiales
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Nota
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
4
Plastic file hanger Perchero de plástico
ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
LEGACY HOME
FURNISHINGS & DECOR

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
05
LEGACY HOME
FURNISHINGS & DECOR

06
Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr
ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)
How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
LEGACY HOME
FURNISHINGS & DECOR

07
Step 1/Paso 1
Step 2/Paso 2
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.

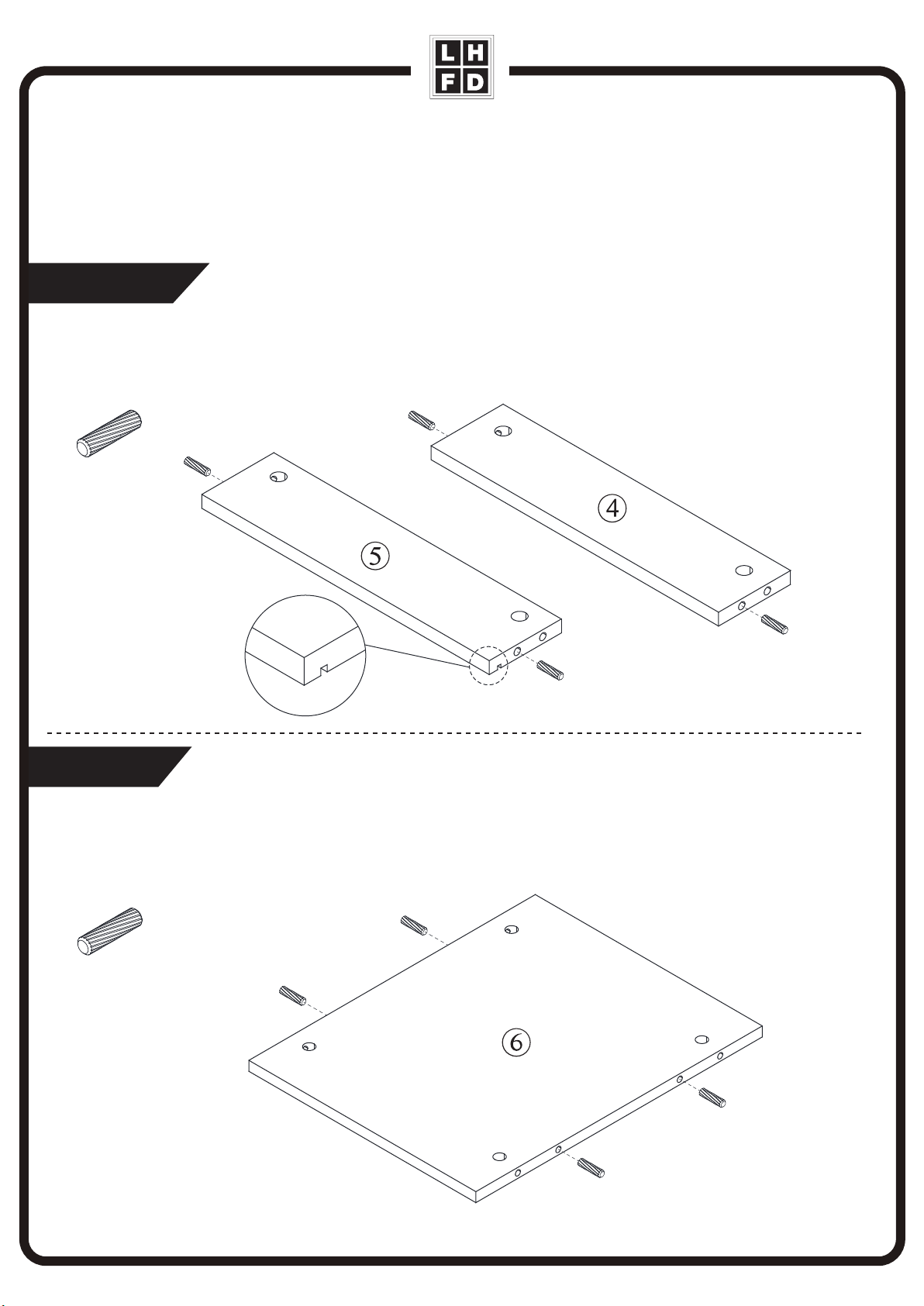

Insert 4 wood dowels (A) into the holes on the edge of front rail (4) and back rail (5). Repeat twice.
Inserte 4 Pernos maderas (A) en la Barra inferior (4) y la Barrar posterior (5). Repite este paso.
Insert 4 wood dowels (A) into the holes on the edge of bottom (6). Repeat twice.
Inserte 4 Pernos maderas (A) en el Tablero inferior (6). Repite este paso.
A x 8
x 2
x 2
A
A
A x 8
LEGACY HOME
FURNISHINGS & DECOR
A

08
A x 2
B x 4
D x 3
E x 1
Step 3/Paso 3
Step 4/Paso 4

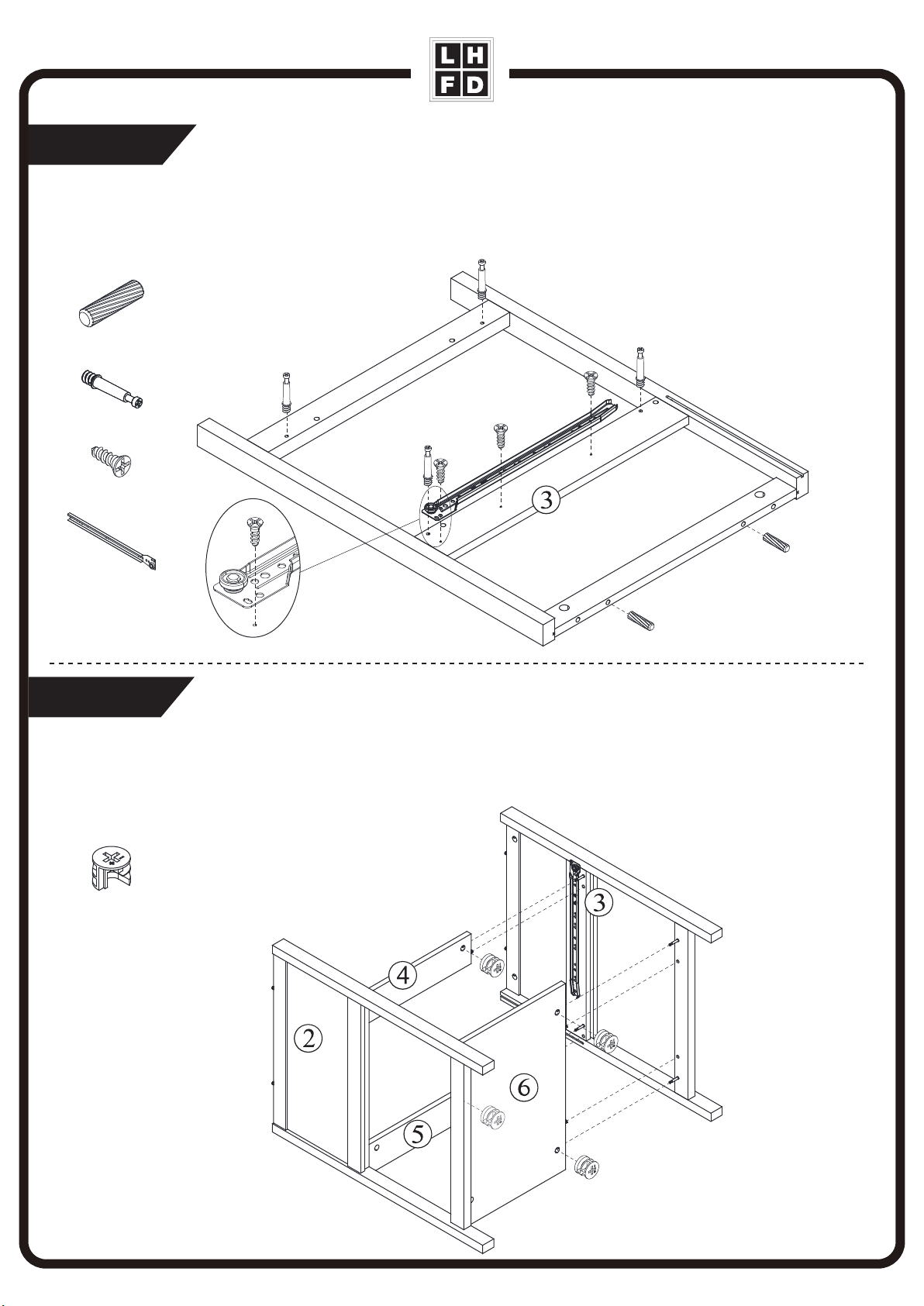

Insert 2 wood dowels (A) and 4 cam bolts (B) into gable left (2). Attach left glide (E) to gable left (2) with 3 screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco izquierdo (2). Bloquee el Planeador izquierdo (E)
al Marco izquierdo (2) con 3 Tornillos (D).
Insert 4 cam locks (C) into front rail (4), back rail (5) and bottom (6) to combine them with gable left (2).
Conecte el el Tablero inferior (6), las Barras (4)(5) al Marco izquierdo (2) con 4 Bloqueos metálicos (C).
D
E
B
A
D
C
C x 4
LEGACY HOME
FURNISHINGS & DECOR

09

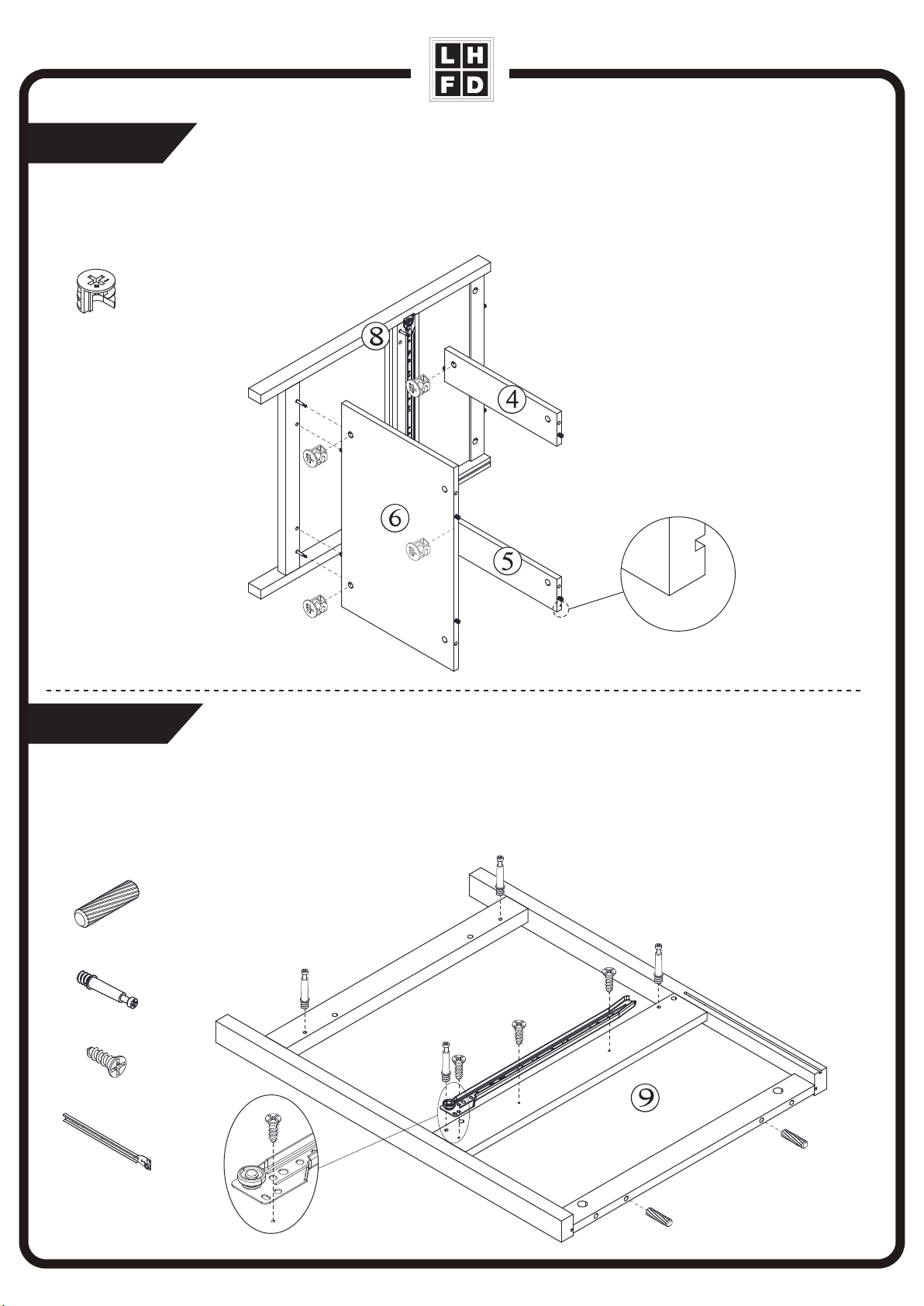

Step 5/Paso 5
Step 6/Paso 6
Insert 2 wood dowels (A) and 4 cam bolts (B) into left divider (3). Attach right glide (F) to left divider (3) with 3 screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Tablero vertical (3). Bloquee el Planeador derecho (F)
al Tablero vertical (3) con 3 Tornillos (D).
Insert 4 cam locks (C) into the assembly part to combine with left divider (3).
Conecte el ensamblaje al Tablero vertical (3) con 4 Bloqueos metálicos (C).
D
B
A
D
F
A x 2
B x 4
D x 3
F x 1
C
C x 4
LEGACY HOME
FURNISHINGS & DECOR

10

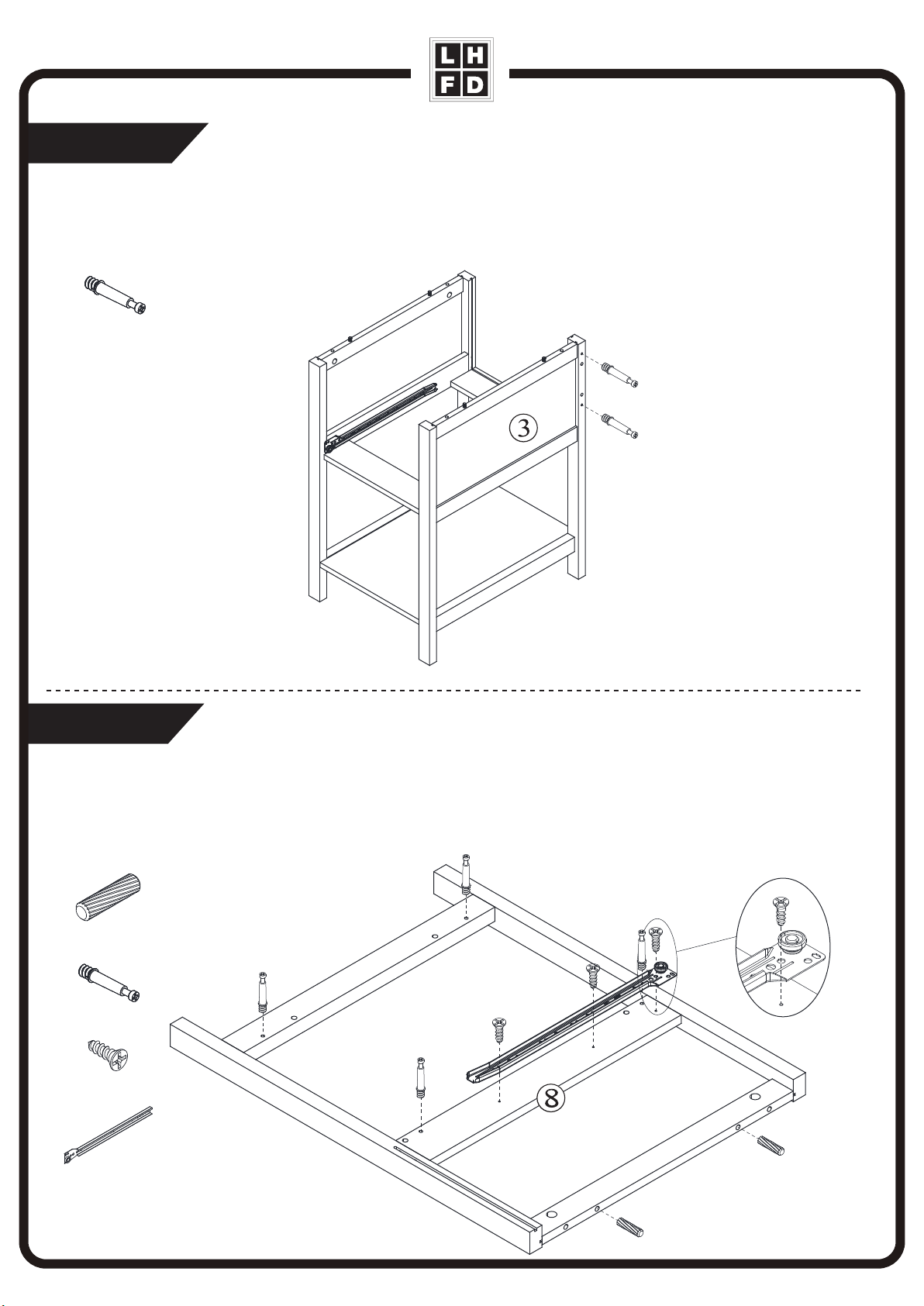

Step 7/Paso 7
Step 8/Paso 8
Insert 2 cam bolts (B) into left divider (3).
Inserte 2 Pernos metálicos (B) en el Tablero vertical (3).
Insert 2 wood dowels (A) and 4 cam bolts (B) into right divider (8). Attach left glide (E) to right divider (8) with 3
screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Tablero vertical (8). Bloquee el Planeador izquierdo (E)
al Tablero vertical (8) con 3 Tornillos (D).
LEGACY HOME
FURNISHINGS & DECOR
B
B x 2
A x 2
B x 4
D x 3
E x 1
D
E
B
A
D

C
C x 4
11
Step 9/Paso 9
Step 10/Paso 10
Insert 4 cam locks (C) into front rail (4),back rail (5) and bottom (6) to combine with right divider (8).
Conecte el Tablero inferior (6),las Barras (4)(5) al Tablero vertical (8) con 4 Bloqueos metálicos (C).
Insert 2 wood dowels (A) and 4 cam bolts (B) into gable right (9). Attach right glide (F) to gable right (9) with 3
screws (D).
Inserte 2 Pernos maderas (A) y 4 Pernos metálicos (B) en el Marco derecho (9). Bloquee el Planeador derecho (F) al
Marco derecho (9) con 3 Tornillos (D).
LEGACY HOME
FURNISHINGS & DECOR
D
B
A
D
F
A x 2
B x 4
D x 3
F x 1

12
Step 11/Paso 11
Step 12/Paso 12
Insert 4 cam locks (C) into the assembly part to combine with gable right (9).
Conecte el ensamblaje al Marco derecho (9) con 4 Bloqueos metálicos (C).
Insert 2 cam bolts (B) into right divider (8).
Inserte 2 Pernos metálicos (B) en el Tablero vertical (8).
LEGACY HOME
FURNISHINGS & DECOR
C
C x 4
B
B x 2

13
Step 13/Paso 13
Step 14 /Paso 14
Insert 6 wood dowels (A) into the holes on the edge of middle back panel (10).
Inserte 6 Pernos maderas (A) en el Tablero posterior (10).
Insert 4 cam locks (C) into middle back panel (10) to combine with right divider (8) and left divider (3).
Conecte el Tablero posterior (10) al ensamblaje con 4 Bloqueos metálicos (C).
A x 6
LEGACY HOME
FURNISHINGS & DECOR
A
C x 4
C

14

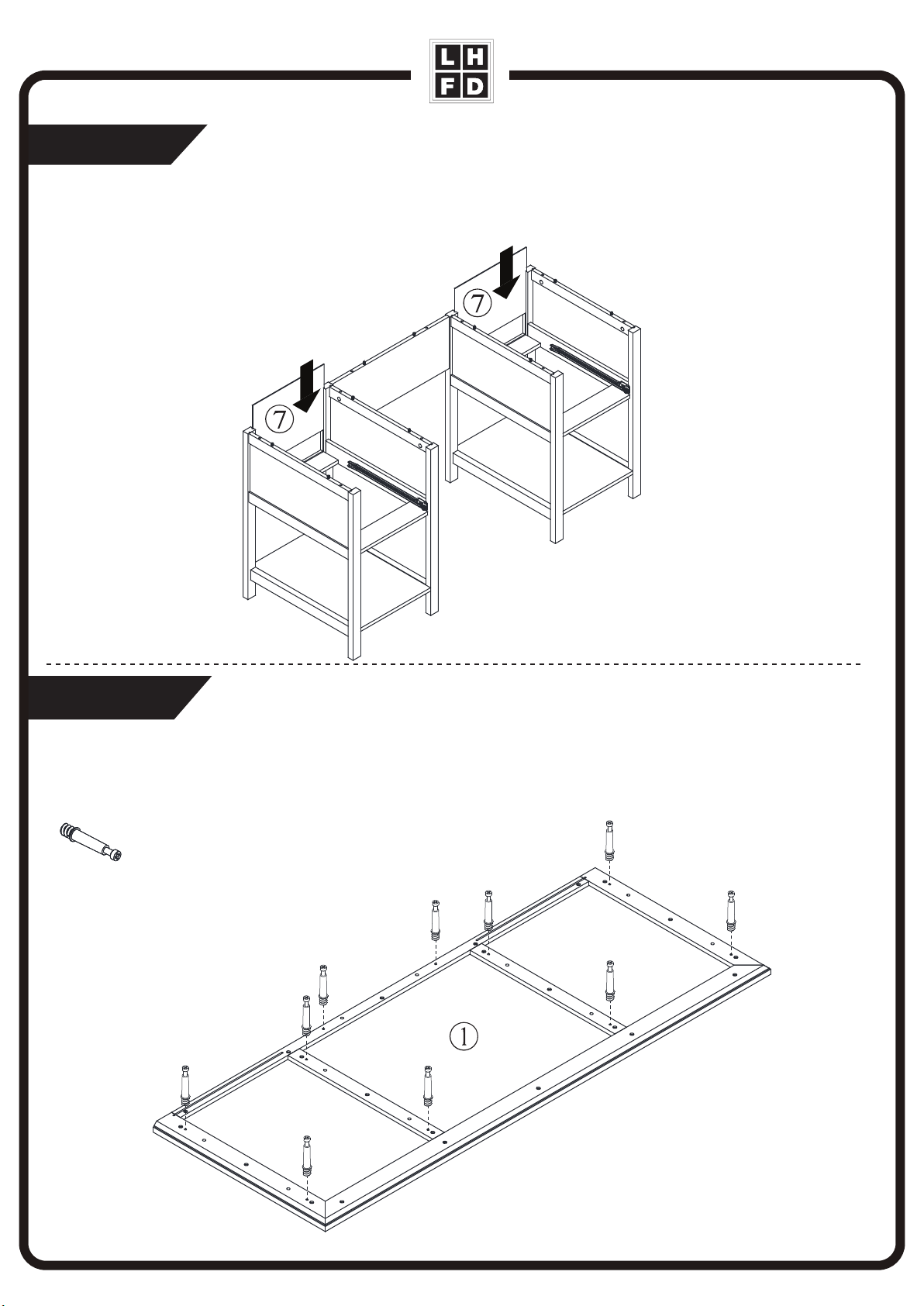

Step 15/Paso 15
Step 16/Paso 16
Slide back panel (7) into the stand assembly.
Inserte los Tableros posteriores (7) en el ensamblaje.
Insert 10 cam bolts (B) into top (1).
Inserte 10 Pernos metálicos (B) en el Panel superior (1).
LEGACY HOME
FURNISHINGS & DECOR
B x 10
B

D x 12
E x 2
F x 2
x 2
D
D
E
F
C
15
Step 17/Paso 17
Step 18 /Paso 18
Combine top (1) with base, use 10 cam locks (C).
Conecte Panel superior (1) al ensamblaje con 10 Bloqueos metálicos (C).
Attach left glide (E) to drawer side left (11) with 3 screws (D). Attach right glide (F) to drawer side right (12) with 3
screws (D). Repeat twice.
Utilice 3 Tornillos (D) para jar el Planeador izquierdo (E) en el Tablero izquierdo de cajón (11). Utilice 3 Tornillos (D)
para jar el Planeador derecho (F) en el Tablero derecho de cajón (12). Repite este paso.
C x 10
LEGACY HOME
FURNISHINGS & DECOR

G x 4
H x 8
J x 8
Orientation
Orientación
x 2
x 2
J
H
G
16
Step 19/Paso 19
Step 20/Paso 20

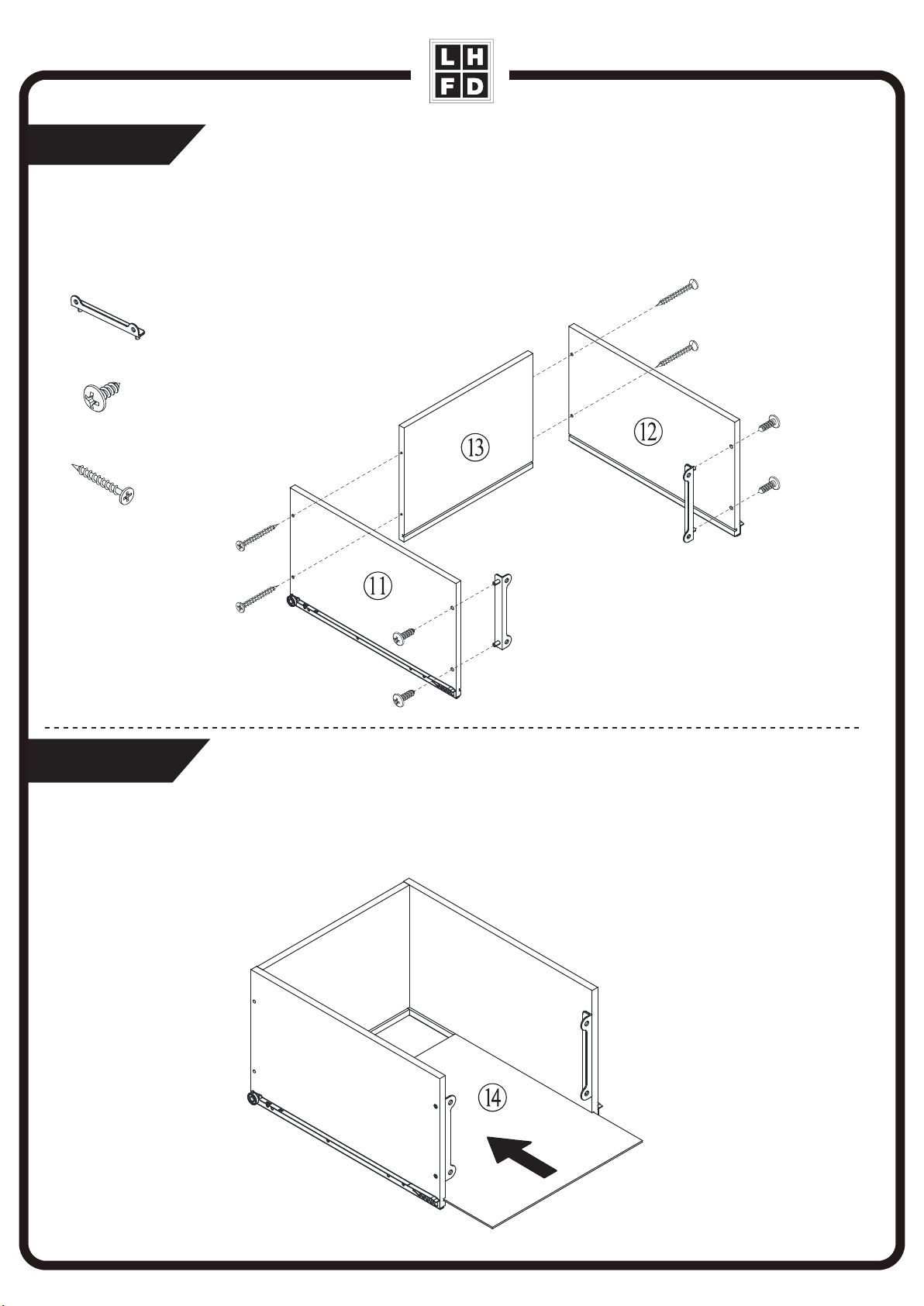

Insert 2 drawer connectors (G) to the drawer sides (11) (12) with 4 screws (H). Connect drawer sides (11) (12) with
drawer back (13) with 4 screws (J). Repeat twice.
Inserte 2 Conectores de plástico (G) en los Tableros laterales de cajón(11) (12) con 4 Tornillos (H), Conecte los dos
Tableros laterales de cajón (11) (12) al Tablero posterior de cajón (13) con 4 Tornillos (J). Repite este paso.
Slide drawer bottom (14) into drawer. Repeat twice.
Inserte el Tablero inferior de cajón (14) en el ensamblaje. Repite este paso.
LEGACY HOME
FURNISHINGS & DECOR

x 2
L x 4
K x 2
I x 8
17
Step 21/Paso 21
Step 22 /Paso 22

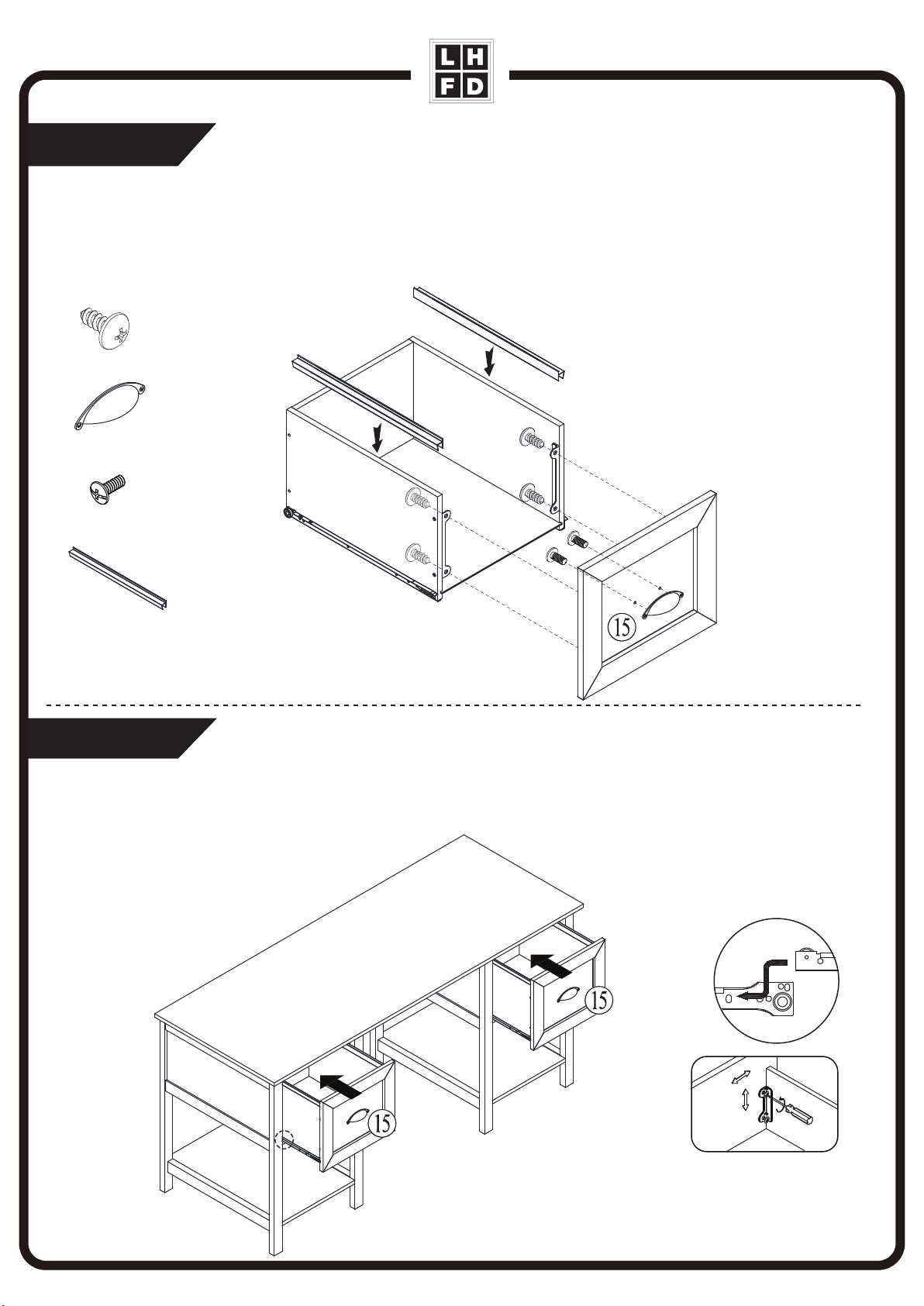

Align handle (K) with the holes on the drawer front (15), secure with 2 bolts (L). Insert drawer front (15) into assembly
part with 4 screws (I). Put 2 plastic le hangers (M) into the drawer sides. Repeat twice.
Inserte el Tirador (K) en el Tablero frontal de cajón (15) con 2 Tornillos (L). Fije el Tablero frontal de cajón (15) en
el ensamblaje con 4 Tornillos (I). Fije 2 Percheros de plástico (Q) en los Tableros laterales del cajón.Repite este paso.
Push 2 drawers to the desk.
Inserte los cajones en la mesa.
LEGACY HOME
FURNISHINGS & DECOR
K
I
M
L
M x 4

18

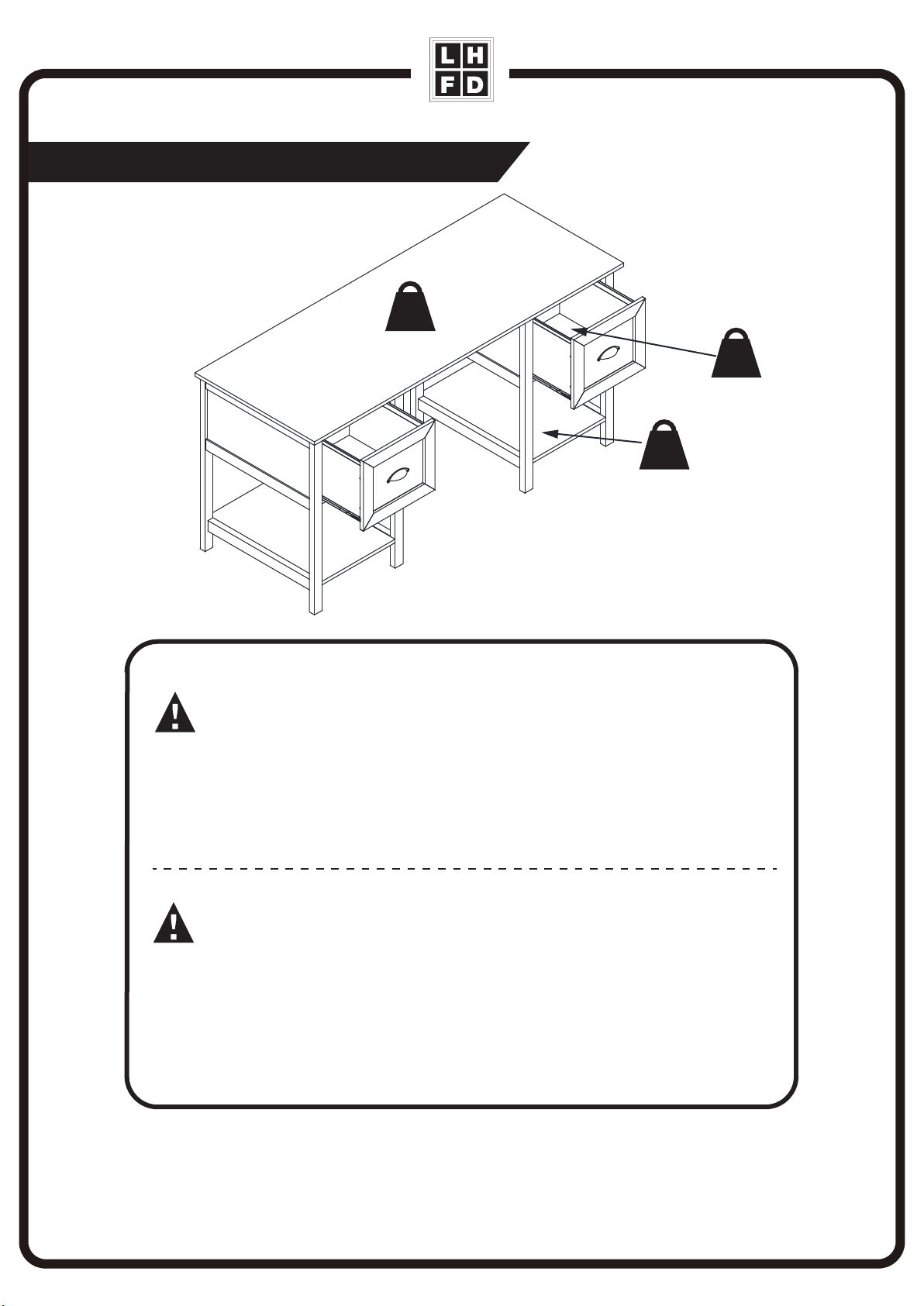

Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
50 kg
110 lbs.
10 kg
22 lbs.
10 kg
22 lbs.
LEGACY HOME
FURNISHINGS & DECOR

19
1 YEAR WARRANTY
1. Install and operate this item in accordance with the Installation and
operating instructions provided with the product at all times. Any
alteration, willful abuse, accident, or misuse of the product shall nullify this
warranty.
2. This warranty is non-transferable and is made to the original owner,
provided that the purchase was made through an authorized supplier of
the product.
3. This warranty is limited to the repair or replacement of part(s) found to
be defective in material or workmanship, provided that such part(s) have
been subjected to normal conditions of use and service, after said defect
is confirmed by the manufacturer's inspection.
4. The manufacturer may, at its discretion, fully discharge all obligations
with respect to this warranty by refunding the wholesale price of the
defective part(s).
5. Any installation, labour, construction, transportation, or other related
costs/expenses arising from defective part(s), repair, replacement, or
otherwise of same, will not be covered by this warranty, nor shall the
manufacturer assume responsibility for same.
6. The owner/user assumes all other risks, if any, including the risk of any
direct, indirect, or consequential loss or damages arising out of the use, or
inability to use the product, except as provided by law.
7. All other warranties expressed or implied with respect to the product, its
components and accessories, or any obligations/liabilities on the part of
the manufacturer are hereby expressly excluded.
8. The manufacturer neither assumes nor authorizes any third part to
assume, on its behalf, any other liabilities with respect to the sale of the
product.
9. The warranties as outlined within this document do not apply to any
accessories used in conjunction with the installation of this product.
10.For warranty inquiries or claims, you may contact Homestar at
1-214-758-1098/Toll free: 1-883-907-1099, email us at
[email protected]. Please include your sales receipt or other proof
of purchase and a specific description of the product defect.
BASIC WARRANTY:
Homestar® furniture is warranted by Homestar Corporation (Homestar) to the original purchaser for a period of one year from the
date of purchase, subject to the following conditions and limitations.
GARANTIA 1 AÑO
1. Instale y utilice este tema de conformidad con las instrucciones de
instalación y funcionamiento proporcionadas con el producto en todo
momento. Cualquier alteración, abuso intencional, accidente o mal uso del
producto deberá anular esta garantía.
2. Esta garantía no es transferible y se hace al dueño original, siempre que
la compra se hizo a través de un proveedor autorizado del producto.
3. Esta garantía está limitada a la reparación o reemplazo de la parte (s)
que se encuentre defectuoso en materiales o mano de obra, siempre que
dicha parte (s) han sido sometidos a las condiciones normales de uso y
servicio, después de que dicho defecto se confirma mediante inspección
del fabricante .
4. El fabricante podrá, a su discreción, cumplir plenamente todas las
obligaciones con respecto a esta garantía reembolsando el precio de venta.
5. Cualquier instalación, mano de obra, construcción, transporte u otros
costos relacionados / gastos derivados de la pieza defectuosa (s), la
reparación, reemplazo o de otro tipo de las mismas, no serán cubiertos
por esta garantía, ni tampoco podrá el fabricante asumirá la responsabili
dad de la misma.
6. El propietario / usuario asume todos los otros riesgos, en su caso,
incluyendo el riesgo de las pérdidas o daños que surjan del uso directo,
indirecto o consecuente, o la imposibilidad de usar el producto, salvo lo
dispuesto por la ley.
7. Todas las demás garantías expresas o implícitas, con respecto al
producto, quedan expresamente excluidas de sus componentes y
accesorios, o cualquier obligaciones / responsabilidades por parte del
fabricante.
8. El fabricante no asume ni autoriza a ninguna tercera parte para asumir
,
en su nombre, cualquier otra responsabilidad con respecto a la venta del
producto.
9. Las garantías como se indica en este documento no se aplican a los
accesorios usados en conjunción con la instalación de este producto.
10. Para consultas o reclamación de Garantía, puede comunicarse con
Homestar en 1-214-758-1098/Toll free: 1-883-907-1099, envíenos un correo
electrónico a [email protected]. Por favor, incluya el recibo de
compra u otra prueba de comprauna descripción específica del defecto del
producto defecto del producto.
GARANTÍA BÁSICA:
Meubles Homestar estan garantizados por Homestar Corporation (Homestar) al comprador original por un período de un año
desde la fecha de compra, sujeto a las siguientes condiciones y limitaciones.
LEGACY HOME
FURNISHINGS & DECOR
